电厂工艺流程

电厂环保工艺流程1. 燃料前处理
- 煤炭清洗和脱硫
- 天然气预处理和脱硫
2. 燃烧控制
- 低氮燃烧技术
- 过量空气控制
- 燃料重整和加湿
3. 烟气净化
- 选择性催化还原 (SCR) 脱硝
- 电袋复合除尘器
- 湿式电除雾器
- 石灰石-石膏湿法脱硫
4. 废水处理
- 中水回用系统
- 生化处理系统
- 反渗透浓盐水处理
5. 固体废弃物处理
- 飞灰稳定化solidification
- 石膏综合利用
- 脱硝催化剂再生
6. 连续监测
- 烟气排放在线监测
- 废水排放在线监测
- 噪声监测
7. 能源管理
- 余热利用
- 变频节能改造
- 能源计量与管理系统
通过采用先进的环保工艺技术,电厂实现了清洁高效的发电运营,大幅减少了污染物排放,并加强了能源的综合利用,为构建资源节约型和环境友好型社会做出了贡献。

火电厂工艺流程范文
一、火电厂的工艺流程
火电厂的工艺流程可以分成三个主要的环节：水的处理、燃烧和动力生产。

1、水处理：首先，火电厂要求给定的水质标准，通过去除有害物质和其他污染物，经过调节、分离、净化和稳定水，使其达到技术要求。

2、燃烧：利用燃料的燃烧，将其转化为热能，并且在发生反应过程中进行脱硫、脱硝、除尘等污染物控制工艺，以达到环境保护的要求。

3、动力生产：在发电机轴上安装汽轮机，利用水的热能转化为机械能，进而经过变压变流器调节频率、相位、强度等，使电能最终输出，进行变电站，统一成系统电能供用户使用。

二、火电厂工艺流程控制
火电厂的工艺流程是由机械、电气、计算机等一系列自动化控制系统设计完成的，其主要控制系统构成如下：
1、自动化控制系统：包括汽轮机智能控制系统、炉控系统、蒸汽管道控制系统、系统构造控制系统等。

2、热力系统：包括发热系统、冷却系统、给水系统、排水系统等，用于根据台区要求调节机械能的输出。

3、电气部分：包括发电机、限流器、传动系统、分布式控制系统、电力度系统等，用于根据发电机的性能。

火力发电厂工艺流程简介火力发电厂是一种利用燃料燃烧产生热能，通过热能转化为机械能，再由发电机将机械能转化为电能的电力发电设备。

它是一种重要的能源供应方式，广泛应用于工业、商业和居民用电领域。

下面将对火力发电厂的工艺流程进行简要介绍。

火力发电厂的工艺流程主要分为燃烧系统、锅炉系统、汽轮机系统、发电机系统和辅助系统。

首先是燃烧系统。

燃烧系统主要由燃料处理、燃烧器和炉膛组成。

燃料处理包括燃料的储存、输送和准备，通常包括煤场、煤仓、输煤系统等设备。

燃烧器是将燃料与空气混合并点燃的设备，它能够提供所需的燃料燃烧所需的氧气。

炉膛是进行燃料燃烧的空间，它能够提供充足的燃料燃烧时间和空间，从而使燃料能够充分燃烧，释放出更多的热能。

接下来是锅炉系统。

锅炉是将燃烧产生的热能转化为水蒸汽的设备。

锅炉系统主要由炉膛、过热器、再热器、空预器、经济器、空气与烟气系统等组成。

炉膛是将燃料燃烧产生的热能传递给水的空间，它通常采用水冷壁结构，能够有效地吸收炉膛内部的热能。

过热器是将饱和蒸汽加热至高温的设备，它能够提高蒸汽的温度和压力，提高汽轮机的效率。

再热器是将蒸汽重新加热至高温的设备，它能够提高蒸汽的温度，提高汽轮机的效率。

空预器是将燃烧产生的烟气与空气进行热交换的设备，它能够提高锅炉的热效率。

经济器是将烟气中的余热转化为水的设备，它能够提高锅炉的热效率。

空气与烟气系统包括引风机、排风机、风管等设备，它们能够提供所需的空气和排出燃烧产生的烟气。

然后是汽轮机系统。

汽轮机是将蒸汽的热能转化为机械能的设备。

汽轮机系统主要由高压缸、中压缸、低压缸和凝汽器组成。

高压缸是将高温高压蒸汽的热能转化为机械能的设备，中压缸和低压缸是将中温中压和低温低压蒸汽的热能转化为机械能的设备。

凝汽器是将汽轮机排出的低温低压蒸汽冷凝为水的设备，它能够回收蒸汽中的热能，提高汽轮机的效率。

接着是发电机系统。

发电机是将汽轮机输出的机械能转化为电能的设备。

发电机系统主要由发电机、励磁系统和变压器组成。

火电厂工艺流程简介1. 火电厂概述火电厂是利用燃煤、燃油等燃料通过燃烧产生的热能驱动涡轮发电机发电的一种发电厂。

火电厂是一种主要依靠热能转化为机械能来发电的发电厂，其发电效率较高。

本文将对火电厂的工艺流程进行简要介绍。

2. 燃料处理燃料处理是火电厂的第一步，主要包括燃料的储存、输送和燃烧前的处理。

燃料通常以煤炭为主，同时也会使用燃油、天然气等其他燃料。

燃料储存区通常设置在燃料库，燃料通过输送系统输送到锅炉燃烧室。

3. 锅炉系统锅炉系统是火电厂的核心部分，负责将燃料燃烧产生的热能转化为蒸汽。

锅炉系统通常由燃烧系统、炉膛、水冷壁、过热器、再热器等组成。

燃烧系统将燃料和空气充分混合并燃烧，产生高温燃烧气体。

燃烧产生的热能通过水冷壁传递给水，使水沸腾产生蒸汽。

蒸汽随后进入过热器，提高其温度和压力。

再热器将部分蒸汽重新加热，提高燃烧效率。

4. 涡轮发电机涡轮发电机是火电厂发电的关键设备，负责将蒸汽能量转化为机械能，并驱动发电机发电。

涡轮发电机通常由高压缸、中压缸和低压缸组成。

蒸汽从锅炉系统进入高压缸，利用蒸汽对涡轮叶片的推力驱动涡轮旋转。

旋转的涡轮通过轴将机械能传递给发电机，进而产生电能。

5. 冷却循环系统在涡轮发电机产生电能后，蒸汽需要通过冷却循环系统进行冷却并转化为水，以便继续循环使用。

冷却循环系统通常由冷凝器、给水泵和循环水泵组成。

蒸汽通过冷凝器，被冷却成水，并通过给水泵回送到锅炉系统重新加热。

循环水泵将外界的冷却水引入冷凝器，将冷却水和热蒸汽进行热交换，然后将冷却水排入冷却塔或其他冷却设备进行冷却。

6. 废气处理系统火电厂在燃烧过程中会产生大量的废气，这些废气中含有大量的颗粒物、二氧化硫等污染物。

废气处理系统用来减少和控制废气排放对环境的影响。

废气通过烟囱排放到大气中之前，通常要经过除尘、脱硫、脱硝等处理过程。

7. 辅助系统火电厂还有一些辅助系统，用于提供压缩空气、循环水、给水、热力等等。

这些辅助系统对保证火电厂正常运行起着重要的作用。

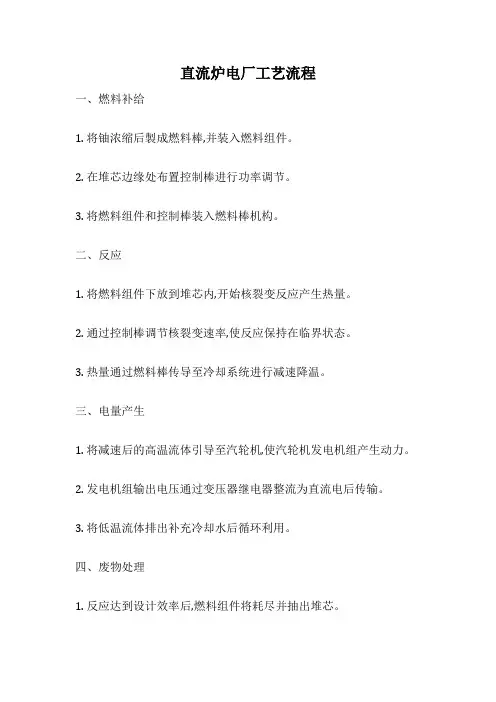

直流炉电厂工艺流程
一、燃料补给
1. 将铀浓缩后製成燃料棒,并装入燃料组件。

2. 在堆芯边缘处布置控制棒进行功率调节。

3. 将燃料组件和控制棒装入燃料棒机构。

二、反应
1. 将燃料组件下放到堆芯内,开始核裂变反应产生热量。

2. 通过控制棒调节核裂变速率,使反应保持在临界状态。

3. 热量通过燃料棒传导至冷却系统进行减速降温。

三、电量产生
1. 将减速后的高温流体引导至汽轮机,使汽轮机发电机组产生动力。

2. 发电机组输出电压通过变压器继电器整流为直流电后传输。

3. 将低温流体排出补充冷却水后循环利用。

四、废物处理
1. 反应达到设计效率后,燃料组件将耗尽并抽出堆芯。

2. 经储存一定时间后,高热量废料将转移至乾式贮存池或永久废料库中。

以上就是直流炉电厂常规工艺流程概述。

实际运行中还需要配套完善的监测、控制及安全系统保证反应的稳定性。

自建电厂工艺流程
《自建电厂工艺流程》
自建电厂是指企业或个人自行建设和运营的发电厂，通常用于满足自身或周边地区的电力需求。

在自建电厂的建设过程中，工艺流程是至关重要的，它涉及到发电设备的选择、安装调试、运行维护等一系列关键环节。

下面我们将介绍一般自建电厂的工艺流程。

首先，自建电厂的工艺流程始于项目规划和设计阶段。

在此阶段，需要确定发电厂的电力需求和可利用资源，制定发电方案和选址方案，选择适合的发电设备，并进行初步的财务和环境评估。

此外，还需提前进行相关审批手续的办理和相关部门的沟通。

接下来是采购和施工阶段。

在这一阶段，需要进行设备的采购和安装，同时进行现场施工和设备调试等工作。

这一阶段需要注意设备的质量和进度，以确保发电厂的按时建成并投入运行。

然后是试运行和调试阶段。

在此阶段，需要对发电设备进行试运行和调试，测试设备的性能和安全性，并进行逐步的参数优化和环境适应，直至设备达到稳定运行状态。

最后是运行和维护阶段。

一旦设备达到稳定运行状态，就需要进行设备的日常运行和定期维护工作，确保发电厂的长期稳定运行和设备的寿命。

综上所述，自建电厂的工艺流程包括项目规划和设计、采购和施工、试运行和调试、以及运行和维护等一系列环节。

只有严格按照工艺流程进行，才能确保发电厂的顺利建成和长期稳定运行。

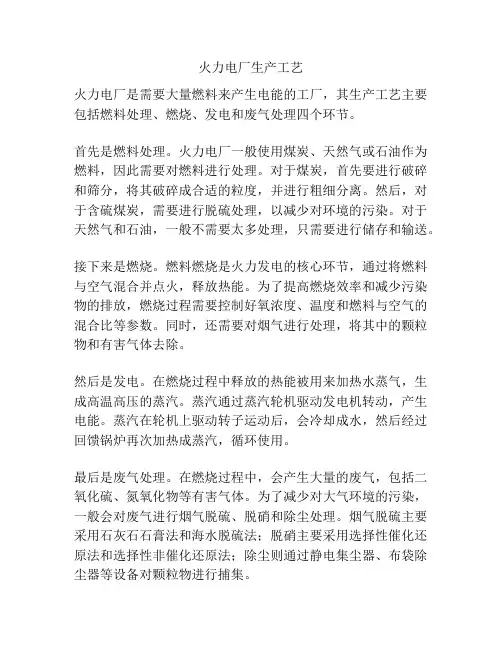

火力电厂生产工艺
火力电厂是需要大量燃料来产生电能的工厂，其生产工艺主要包括燃料处理、燃烧、发电和废气处理四个环节。

首先是燃料处理。

火力电厂一般使用煤炭、天然气或石油作为燃料，因此需要对燃料进行处理。

对于煤炭，首先要进行破碎和筛分，将其破碎成合适的粒度，并进行粗细分离。

然后，对于含硫煤炭，需要进行脱硫处理，以减少对环境的污染。

对于天然气和石油，一般不需要太多处理，只需要进行储存和输送。

接下来是燃烧。

燃料燃烧是火力发电的核心环节，通过将燃料与空气混合并点火，释放热能。

为了提高燃烧效率和减少污染物的排放，燃烧过程需要控制好氧浓度、温度和燃料与空气的混合比等参数。

同时，还需要对烟气进行处理，将其中的颗粒物和有害气体去除。

然后是发电。

在燃烧过程中释放的热能被用来加热水蒸气，生成高温高压的蒸汽。

蒸汽通过蒸汽轮机驱动发电机转动，产生电能。

蒸汽在轮机上驱动转子运动后，会冷却成水，然后经过回馈锅炉再次加热成蒸汽，循环使用。

最后是废气处理。

在燃烧过程中，会产生大量的废气，包括二氧化硫、氮氧化物等有害气体。

为了减少对大气环境的污染，一般会对废气进行烟气脱硫、脱硝和除尘处理。

烟气脱硫主要采用石灰石石膏法和海水脱硫法；脱硝主要采用选择性催化还原法和选择性非催化还原法；除尘则通过静电集尘器、布袋除尘器等设备对颗粒物进行捕集。

总结起来，火力电厂的生产工艺主要包括燃料处理、燃烧、发电和废气处理四个环节。

通过科学合理的工艺流程和设备配置，可以高效地利用燃料能源，提供可靠的电能供应，同时减少对环境的污染。

电厂工艺流程电厂工艺流程是指从燃料经过一系列工艺处理到生成电力的过程。

一般而言，电厂工艺流程包括燃料供应、燃烧、蒸汽产生、蒸汽轮机发电等环节。

下面将详细介绍一下电厂工艺流程。

首先是燃料供应环节。

电厂使用的燃料一般有煤炭、天然气、核能等，它们需要提前储存并供应给电厂。

在煤炭供应环节，煤炭需要通过铁路、船运等方式运输到电厂，并通过输煤机械将煤炭送入燃煤槽。

接下来是燃烧环节。

燃煤槽中的煤炭被燃烧，产生高温的燃烧气体。

燃烧气体通过烟道进入锅炉内，与锅炉中的水进行热交换，使水加热并蒸发成蒸汽。

锅炉内一般配有燃烧器、风扇等设备，用于调节燃烧过程中的氧气和燃料的混合比例，以便获得最佳的燃烧效果。

然后是蒸汽产生环节。

在锅炉中产生的蒸汽通过蒸汽管道输送到汽轮机。

蒸汽管道需要经过加热器、减温器等设备进行处理，以调节蒸汽温度和压力。

蒸汽管道上还设有安全阀等装置，用于保证蒸汽系统的安全运行。

最后是蒸汽轮机发电环节。

蒸汽通过汽轮机进入汽轮机内部。

汽轮机是利用蒸汽对叶轮进行推动而产生转动力和从而驱动发电机发电的设备。

汽轮机内部的叶轮旋转，带动发电机内的转子产生旋转磁场，通过感应产生电流，从而产生电力。

发电机产生的电力通过变压器升压后送入输电网。

在整个电厂工艺流程中，还有一些辅助设备起到重要的作用。

比如除尘器、脱硫装置等用于处理燃烧过程中产生的废气和废水，以减少对环境的污染；还有水处理设备，用于处理生产过程中的废水并循环利用等。

总之，电厂工艺流程是一个复杂而密集的过程，其中的环节相互配合，确保燃料能够高效利用并转化为电力。

随着科技的不断发展，电厂工艺流程不断完善，以提高发电效率、减少污染物排放等。

电厂化学车间工艺流程一、化学车间的整体任务。

1.1 电厂化学车间啊，那可是电厂里相当重要的一个地方。

它就像是电厂的健康卫士，主要任务就是保证电厂里各种设备的正常运行。

怎么保证呢？就是通过对水啊、油啊这些介质进行处理。

水和油在电厂里就如同人的血液一样，要是它们有问题，那电厂这整个“身体”可就没法好好工作了。

1.2 化学车间要处理的水可不是普通的水。

电厂里的水得满足很高的要求，比如说要纯净，不能有太多杂质。

因为杂质要是多了，就会在设备里搞破坏，就像一颗老鼠屎坏了一锅粥一样。

二、水处理工艺流程。

2.1 首先是原水的预处理。

原水进来的时候啊，就像一群没经过训练的小兵，乱七八糟的。

这时候就要对它进行混凝、沉淀和过滤。

混凝就像是给这些小兵喊口号，让水里的小颗粒聚在一起，变成大颗粒。

沉淀呢，就好比是让这些聚在一起的大颗粒休息一下，它们就沉到水底去了。

过滤就是最后一道关卡，把那些还在水里晃悠的小杂质都给拦住，就像守门员把球拦住一样。

2.2 接下来是除盐处理。

经过预处理的水虽然干净了一些，但还是不够纯净。

除盐就像是给这个水做一次深度清洁。

通过离子交换树脂，把水里的阳离子和阴离子都给去掉。

这离子交换树脂就像一个个小魔法师，把水里的盐离子都变没了。

经过除盐处理后的水那可真是清澈见底，纯净得很呢。

2.3 然后是水质的调整。

这一步也很关键，就像给处理好的水穿上合适的“衣服”。

根据电厂不同设备的需求，要调整水的酸碱度、硬度等参数。

比如说有的设备喜欢酸性环境，有的设备喜欢碱性环境，就得把水调整到合适的状态，不然设备就会不舒服，就像人穿错了衣服一样别扭。

三、油处理工艺流程。

3.1 油在电厂里也很重要，像汽轮机这些设备都离不开油的润滑和冷却。

化学车间收到的油有时候会有杂质，就像油里混进了沙子一样。

首先要对油进行过滤，把那些大的杂质先给除掉，这过滤就像筛沙子一样，把粗的东西都筛出去。

3.2 除了过滤，有时候油里还会有水分。

这水分就像油里的“小坏蛋”，得想办法把它弄出去。

火电厂工艺流程篇一：火力发电厂生产流程热力发电厂以煤为燃料火力发电厂生产流程煤在锅炉内燃烧，将锅炉里的水加热生成蒸汽，然后将来自锅炉的具有一定温度、压力的蒸汽经主汽阀和调节汽阀进入汽轮机内，依次流过一系列环形安装的喷嘴栅和动叶栅而膨胀做功，将其热能转换成推动汽轮机转子旋转的机械能，通过联轴器驱动发电机发电。

膨胀做功后的蒸汽由汽轮机排汽部分排出，排汽至凝汽器凝结成水，再送至加热器、经给水送往锅炉加热成蒸汽，如此循环。

也就是蒸汽的热能在喷嘴栅中首先转变为动能，然后在动叶栅中再使这部分动能转变为机械能。

工作原理就是一个能量转换过程，即热能--动能--机械能--电能。

最终将电发送出去。

煤炭的热能通过锅炉转化为高温高压的水蒸气，高温高压的水蒸气通过汽轮机转化为转子的旋转机械能，机械能再通过发电机转化为电能火力发电厂的生产过程在现代火电厂中，燃料的化学能转变为电能是在复杂热力循环的基础上完成的，这种循环使发电厂的热经济性得到了很大的提高。

通常将燃料运至电厂，经输送加工后，送入锅炉进行燃烧，使燃料中的化学能转变为热能并传递给锅炉中的水，使水变成高温高压的蒸汽，通过管道将压力和温度都较高的过热蒸汽送人汽轮机，推动汽轮机旋转作功，蒸汽参数则迅速降低，最后排入凝汽器。

在这一过程中，蒸汽的热能转变为汽轮机转子旋转的机械能。

发电机与汽轮机是用联轴器相连一同旋转的，汽轮机转子的机械能，通过发电机转变成电能。

发电机产生的电能，经升压变压器后送人输电线路提供给用户。

火力发电厂的主要系统燃料与燃烧系统：用煤将炉水烧成蒸汽（化学能转化为热能）（1）燃煤制备流程：煤从储煤场经输煤皮带送到锅炉房的煤斗中，再进入磨煤机制成煤粉。

煤粉与来自空气预热器的热风混合后喷入锅炉炉膛燃烧。

（2）烟气流程：煤在炉内燃烧后产生的热烟气经过锅炉的各部受热面传递热量后，流进除尘器及烟囱排入大气。

（3）通风流程：用送风机供给煤粉燃烧时所需要的空气，用吸粉机吸出煤粉燃烧后的烟气并排入大气。

电厂脱硫工艺流程介绍
电厂脱硫工艺是指通过化学反应的方式将烟气中的二氧化硫转化为硫酸盐，从而减少二氧化硫的排放，并达到环保要求。

下面是电厂脱硫工艺的流程介绍：
一、湿法脱硫工艺：
1. 烟气处理：将烟气送入烟囱后，首先进行烟气的处理，包括烟气冷却、水雾除尘、烟气加湿等过程。

2. 石灰石磨制：将石灰石破碎后送到振动筛进行筛分，然后送至磨煤机中进一步磨碎，以提高石灰石的活性。

3. 石灰石搅拌：将磨好的石灰石与水混合并搅拌，使其形成一定浓度的石灰石浆液。

4. 石灰石浆液泵送：将浆液通过泵送至吸收塔，等待烟气和石灰石浆液进行反应。

5. 烟气吸收：吸收塔内将石灰石浆液喷入烟气中，二氧化硫与石灰石浆液中的氢氧根离子发生反应，生成硫酸钙（CaSO4）沉淀。

6. 沉淀堆积：沉淀下来的硫酸钙（CaSO4）经过沉淀池排放。

二、干法脱硫工艺：
1. 烟气处理：将烟气送入烟囱后，同湿法脱硫一样，也需要进行各种
预处理，比如烟气冷却、水雾除尘等。

2. 活性炭制备：通过将煤质活性炭进行破碎磨制和筛分，然后再进行
活化处理和干燥等过程，最终制成活性炭。

3. 活性炭喷射：将制成的活性炭通过喷枪喷入烟道中，与二氧化硫进
行吸附反应，形成活性炭上的硫酸盐。

4. 活性炭回收：将反应完成的活性炭与吸附的硫酸盐分离，分别回收
并再次利用。

以上就是电厂脱硫的基本工艺流程介绍。

不同的电厂所采用的脱硫工
艺可能会有所差异，但在基本流程上都是一致的。

随着环保法规的不
断加强，电厂的脱硫工艺也将不断完善，以更好地减少对环境的影响。

火力发电厂生产工艺流程火力发电厂是一种利用燃烧燃料产生高温高压蒸汽，然后通过汽轮机和发电机转化为电能的发电厂。

其生产工艺流程主要包括燃料供应、燃烧系统、锅炉系统、汽轮机系统和发电系统。

首先是燃料供应。

火力发电厂通常使用煤炭、天然气或者石油等燃料进行发电。

这些燃料首先从煤矿、天然气管道或者原油储罐运输到火力发电厂的储燃池中。

燃料供应系统会对燃料进行筛分、破碎、干燥、配比等预处理，以确保燃料的质量和适用性。

接下来是燃烧系统。

在燃烧系统中，经过预处理的燃料会被送入锅炉中进行燃烧。

锅炉中的燃烧会产生高温高压的燃烧气体，其中的热能会被吸收并转化为蒸汽。

燃烧系统还包括燃料供应、点火系统、燃烧控制系统等设备和装置，用于调节燃烧过程中的温度、氧气含量、燃料供应等参数，以确保燃烧的稳定性和高效性。

然后是锅炉系统。

锅炉是将燃料燃烧产生的热能转化为蒸汽的设备。

在锅炉中，燃烧产生的烟气会通过炉排和布袋除尘器等设备进行除尘处理，然后通过换热器吸收烟气中的热能，使水变为高温高压的蒸汽。

锅炉系统还包括循环水系统、给水系统、脱盐系统等辅助设备，用于保证锅炉的正常运行和蒸汽质量的稳定性。

接下来是汽轮机系统。

蒸汽从锅炉中产生后，会进入汽轮机进行功率的转化。

汽轮机是一种热力机械，通过蒸汽的高速旋转来驱动发电机产生电能。

汽轮机系统还包括减温器、抽汽器、再热器等附属设备，用于提高汽轮机的效率和可靠性。

最后是发电系统。

发电系统包括发电机和电气设备等组成部分。

发电机通过汽轮机的旋转运动产生的机械能转化为电能，并输出到变压器中进行升压和输送。

发电系统还包括电气配电系统、控制系统、保护系统等辅助设备，用于确保发电过程的安全稳定和电能的合理分配。

综上所述，火力发电厂的生产工艺流程主要包括燃料供应、燃烧系统、锅炉系统、汽轮机系统和发电系统。

通过这些系统的协调工作，火力发电厂能够高效、稳定地将燃料的能量转化为电能，为社会和经济发展提供可靠的电力供应。

外部的煤用火车或汽车运进厂后，由螺旋卸车机（或汽车卸车机）卸入缝式煤槽，经运煤皮带送到贮煤仓，经碎煤机破碎后，再由运煤皮带机送到煤仓间，经磨煤机粉末处理后被送到锅炉燃烧，加热锅炉的水，使其变为高温高压蒸汽，之后，高温高压蒸汽被送往汽轮机膨胀做功，推动转子高速旋转，从而带动发电机发电。

从汽轮机出来的热蒸汽通过冷凝器冷却成凝结水，经处理后循环使用。

锅炉烟气经脱硝、除尘、脱硫后经烟囱排到空气中。

以下根据单元划分对各系统的工艺流程和设备布局进行详细叙述。

各种职业病危害因素标注：1 煤尘、2 矽尘、3 石灰石尘、4 石膏尘、5其它粉尘、6噪声、7 高温、8 辐射热、9 全身振动10 一氧化碳、二氧化碳、二氧化硫、一氧化氮、二氧化氮、11 工频电场、12 六氟化硫、13 盐酸、14 氨、15 肼。

16 硫化氢、17 氢氧化钠、18 硫酸、19 二氧化氯、20 甲酚。

2.7.1 输煤系统：自备热电厂改造工程建设时，电厂燃煤厂外运输采用火车来煤与公路汽车运输相结合的方式。

拟从原有该项目铁路专用线上接出电厂运煤铁路专用线，所需燃料可方便地运送入厂。

在厂址西侧与该项目的运煤通道相连，为燃料运输车辆的出、入口。

本电厂燃用煤种为原煤。

锅炉对燃料粒度要求：粒度范围w 30mm。

输煤系统中设有三处交叉。

火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均可实现带式输送机甲、乙路的切换运行。

2.7.1.1 火车来煤：火车来煤由该项目内部铁路将煤运至煤场，煤受卸设施为双线缝隙式煤槽。

煤沟设计长150m ，配三台螺旋卸车机将煤卸入缝式煤沟，煤沟上口宽13m ，有效容量约4000t ，可存放3 列车的来煤量。

火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均为带式输送机甲、乙路的切换运行。

2.7.1.2 汽车来煤汽车来煤为与大同路相连的该项目运煤通道将煤运至煤场。

汽车来煤采用自卸或机械卸车的方式将煤卸入地下缝式煤槽，煤槽上口宽8m ，长约94m ，有效容量约2500t 。

火力发电厂的工艺流程
《火力发电厂的工艺流程》
火力发电厂是利用化石燃料（如煤炭、石油和天然气）燃烧产生的热能转化为电能的厂房。

下面将介绍一下火力发电厂的工艺流程。

1. 燃料的输送和存储：首先，燃料需要被输送到火力发电厂，通常这些燃料会被运输到储存设施中，如煤场或石油罐。

2. 燃料的燃烧：燃料被输送到锅炉中，然后在高温高压下燃烧产生的热能会转化为蒸汽。

3. 蒸汽的发电：燃烧产生的蒸汽将被输送至汽轮机，蒸汽的压力会驱动汽轮机旋转，然后汽轮机会驱动发电机产生电能。

4. 冷凝和循环：处理完毕后，蒸汽会被冷凝成水，并循环使用，在锅炉中再次加热成蒸汽，以此实现能源的循环。

5. 烟气处理：在燃烧过程中，会产生大量废气，这些烟气需要通过除尘设备和脱硫脱硝设备来净化，以减少对环境的污染。

6. 废热利用：由于燃料燃烧产生的热量远远超过了发电所需的热能，一些火力发电厂会将余热用于供暖或工业生产中，以实现能源的综合利用。

通过以上的工艺流程描述，我们可以看到火力发电厂是如何将
燃料的热能转化为电能，并且在这个过程中实现了能源的循环利用和环保效果。

⽕电⼚⼯艺流程⼯艺流程电⼚九⼤系统：锅炉汽机输煤化⽔除尘⽕灾报警电视监控NCS{电器后台保护监控系统} SIS{管控⼀体化}锅炉控制系统：TPS{Honeywell牌}汽机控制系统：DEH ETS TSI{国电智深牌}输煤，除尘控制系统：LOGIX{AB公司}下位机是PLC、计算机软件是IFIX化⽔控制系统：PLC{西门⼦牌}S7—200，300，400 控制室使⽤CPU：S7—400，现场⼀共14个S7—300，综合⽔泵房两台S7—200。

1．化⽔⽣⽔箱2个→⽣⽔泵4个→⽣⽔⼀级过热1个→多介质过滤器8台{6个汽动阀1个电动阀1个进压表1个出压表1个流量计}→活性炭过滤器6个{7个汽动阀1个进压表1个出压表1个流量计}→⾼压⽔泵和保安滤器3个{2个压⼒表1个电动阀}→反渗透3个{4个压⼒表2个流量计2个导电测试1个PH表}→中间⽔箱2个→中间⽔泵3个→混床6个3组每两个⼀组{每个混床12个汽动阀→除盐⽔箱2个→除盐⽔泵3个另外1台冲洗泵1台清洗泵给反渗透使⽤，2台⾃⽤⽔泵，2台罗茨风机{为多介质和活性炭供⽓通进⽓阀}[1]多介质和活性炭：进⽔阀{多介质的是电动阀，活性炭的是汽动阀}，出⽔阀，反洗进⽔阀，反洗出⽔阀，排空阀，进⽓阀，正排阀，进⽔压⼒表，出⽔压⼒表，进⽔流量计。

[2]反渗透：清洗阀{电动}，产⽔放⽔阀{压⼒开关控制电动阀}，浓⽔放料阀，进⽔PH和进⽔电导{在保安滤器上⾯}，产⽔电导，产⽔流量，浓⽔流量，进⽔压⼒，产⽔压⼒，间端压⼒，浓⽔压⼒。

[3]混床：⼀级进⽔，⼆级进⽔，⼀级出⽔，⼆级出⽔，加酸阀，加碱阀，进⽓阀，出⽓阀，反排阀，⾼排阀，中排阀，低排阀，进⽔流量，电阻量。

2．锅炉[1]锅炉给⽔系统：给⽔母管→省煤器⼊⼝集箱→省煤器中间集箱→省煤器出⼝集箱→喷⽔减温器[2]汽包系统：省煤器→汽包→侧包墙上集箱→连排⾄⼀级连排扩容器→汽包紧急防⽔[3]锅炉汽⽔系统：汽包→1级过热器⼊⼝集箱→1级过热器出⼝集箱→2级过热器⼊⼝集箱→2级过热器出⼝集箱→3级过热器⼊⼝集箱→3级过热器出⼝集箱→蒸汽母管→⽣⽕管路→反冲洗→全量安全阀[4]煤系统：原煤仓{2}→称重式给煤机{4}→落煤⼝[5]⽯灰⽯系统：⽯灰⽯粉仓→收料泵→给料泵→旋转给料阀→给料弯头→锅炉[6]除尘收渣系统：锅炉排渣→冷渣机{2}→埋刮板输渣机{2}→2#埋刮板输渣机→链⽃输送机→布袋除尘器→渣仓→装车→双轴加湿搅拌机→装车⼀电场粗灰管→[7]飞灰再循环系统：飞灰在循环风机→供料器→给料机→加料仓→飞灰在循环仓→除尘器⼊⼝烟道→分配器→回锅炉回料管循环⽔来⽔系统→冷渣器循环⽔泵→[8]冷渣⽔循环系统：化⽔补⽔→冷渣器闭式⽔箱→冷渣器闭式⽔泵{2}→冷渣器→冷渣器冷却⽔板式换热器{2}→冷渣器闭式⽔箱→循环⽔系统[9]⼀次风：⼀次风机{2}→冷⼀次风⾄风道燃烧器{床下燃烧器}来⾃⾼压流化风→↓→⼀次风预热器→⼀次暖风→⼀次风室→播煤⼝加热蒸汽母管来→↓[10]⼆次风：⼆次风机{2}→暖风器{2}→⼆次风预热器→床上燃烧器喷⼝冷⼆次风⾄给煤机密封风←↓→⼆次风箱{2}→落煤⼝密封风[11]⾼压流化风：⾼压流化风机{3}→消⾳器{3}→回料仓{分离器}→⾄热⼀次风[12]锅炉烟⽓系统：炉膛烟⽓→旋风分离器→三级过热器→⼀级过热器→省煤器→空⽓预热器→布袋除尘器→引风机{2}→烟囱→去除尘系统→飞灰再循环系统[13]化⽔来⽔⾄锅炉来⽔母管：除盐⽔→⼤⽓除氧器→中继⽔泵{3}→⾼压除氧器{2}→锅炉给⽔泵{3}→⾼压加热器或锅炉加热器→给⽔母管[14]汽机剩余蒸汽凝结⾄汽包系统{主供⽔}：⾼压缸→低压缸→凝⽓器→凝结⽔泵→轴射加热器→低压加热器→⾼压除氧器→锅炉给⽔泵→⾼加或锅加→给⽔母管[15]⽔利除尘系统：可代替布袋除尘器使⽤。

火电厂工艺流程
火电厂工艺流程一般包括以下几步骤：
1. 燃料供应与储存：火电厂使用的燃料主要包括煤、天然气和石油。

这些燃料需要进行供应和储存，例如在储煤场存放煤炭。

2. 燃料准备：将燃料进行加工处理，例如煤炭破碎、筛分、磨煤等。

燃料的准备可以提高燃烧效率。

3. 燃烧：将准备好的燃料送入锅炉，进行燃烧产生高温高压的蒸汽。

4. 蒸汽发电：将产生的高温高压蒸汽通过透平发电机转化为电能。

5. 冷却和排放：发电过程中产生大量的废烟气需要进行冷却处理，通过除尘、脱硫等措施降低污染物的排放。

6. 余热回收：在火电厂中，余热是可以被回收利用的资源。

余热回收可以提高能效，减少能源的浪费。

例如，利用余热为城市供热或生产工业用水等。

以上是典型的火电工艺流程，不同的火电厂具体工艺流程可能会有所不同。

电厂生产工艺流程电厂生产工艺流程电厂是指利用燃煤、火电、水电等能源产生电能的工业设施。

其生产工艺流程主要包括燃料准备、燃烧发电、脱硫除尘、能源转换、电能输送等环节。

首先是燃料准备环节。

电厂燃料主要以煤为主，也有少量石油和天然气。

在燃料准备环节中，需要对煤进行煤粉化。

煤粉化是将煤通过破碎机和磨煤机进行粉碎，然后经过输送机械和给煤机输送到锅炉内燃烧。

接下来是燃烧发电环节。

煤粉经过给煤机进入锅炉内，与空气进行混合燃烧，使锅炉内产生高温高压的蒸汽。

蒸汽通过锅炉内壁上的管子传热，使管子内的水转化为蒸汽。

这些蒸汽进入汽轮机，推动汽轮机旋转，进而带动发电机的转子高速旋转，通过旋转转子和定子磁场间的相互作用，将机械能转化为电能。

在燃烧发电过程中，锅炉内的煤烟经过除尘系统进行脱硫除尘。

脱硫除尘仪器通过吸收或吸附的方式，去除煤烟中的二氧化硫、粉尘等污染物，保证烟气排放的环保要求。

同时，锅炉废气通过余热锅炉进行余热回收，使排放出的烟气温度下降，提高燃烧效率。

能源转换环节是电厂工艺流程中的关键部分。

在汽轮机推动发电机旋转产生的电能之外，电厂还能通过余热发电和循环水发电的方式进行能源转换。

余热发电是利用汽轮机排出的高温高压蒸汽经过凝结器冷凝成水，然后经过泵送到锅炉内加热成蒸汽，再次进入汽轮机推动发电机转动。

循环水发电则是利用河水、湖水等自然水源经过净化处理，循环利用冷却锅炉和凝结器中的热水，同时带走部分热量，保持锅炉和凝结器工作温度。

最后是电能输送环节。

电厂产生的电能通过变电站进行调整和控制，再通过输电线路输送到各个需要的地方。

输电线路可以分为高压输电线路和低压输电线路。

高压输电线路主要传输远距离且大功率的电能，而低压输电线路则在城市和乡村中进行电能的分配。

综上所述，电厂生产工艺流程是一个复杂而精细的过程，包括燃料准备、燃烧发电、脱硫除尘、能源转换和电能输送等环节，通过这一流程，电厂能够稳定、高效地产生电能，为社会经济发展提供可靠的电力支持。
