火电厂工艺流程简介

火电厂工艺流程火力发电厂。

以煤、石油或天然气作为燃料的发电厂统称为火电厂1、火电厂的分类（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂，即用工业企业的各种余热进行发电的发电厂。

此外还有利用垃圾及工业废料作燃料的发电厂。

（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。

（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；②热电厂，即同时向外供应电能和热能的电厂。

（ 4）按发电厂总装机容量的多少分类：①容量发电厂，其装机总容量在100MW以下的发电厂；②中容量发电厂，其装机总容量在100～250MW范围内的发电厂；③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂；④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂；⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。

（5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、温度为450℃的发电厂，单机功率小于25MW；地方热电厂。

②高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／cm2）、温度为540℃的发电厂，单机功率小于100MW；③超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf／cm2）、温度为540／540℃的发电厂，单机功率小于200MW；④亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171 kgf／cm2）、温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等；⑤超临界压力发电厂，其蒸汽压力大于22.llMPa（225.6kgf／cm2）、温度为550／550℃的发电厂，机组功率为600MW及以上，德国的施瓦茨电厂;⑥超超临界压力发电厂, 其蒸汽压力不低于31 MPa、温度为593℃.水的临界压力：22.12兆帕；临界温度：374.15℃（6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；②孤立发电厂，是不并入电网内，单独运行的发电厂；③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。

火力发电厂的生产工艺流程分析介绍-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII一．火力发电厂的生产工艺流程分析介绍1.1 火力发电过程中能量的转化过程火力发电的过程涉及到五次能量的转换，每一次能量的转换都在不同的设备中完成。

首先，火电厂中采用的原料〔煤)，本身具备的是化学能，煤粉碎后被鼓风机吹入锅炉内进行烧烧，实现化学能向热能的转换。

锅炉内煤燃烧产生的热能通过热传递被水吸收，水的温度升高并且汽化，在锅炉内产生温度和压力都非常高的水蒸汽，热能转变成水蒸汽的内能。

高温、高压的水蒸汽在管道中被输送入汽轮机内，并在汽轮机的喷嘴中沿特定的方向膨胀，流动速度加快，压力降低，水蒸汽具有的内能转换为流动蒸汽动能。

高速流动的水蒸汽在汽轮机内吹动动叶栅旋转，水蒸汽动能转变为汽轮机的旋转机械能。

高速转动的汽轮机再次带动与其相连的发电机的转子旋转切割磁力线产生电能，电能经过变压器变压后被输送出去。

经过上述五次能量形式的转换，将煤具有的化学能转化为电能输送出去。

1.2 火力发电厂的生产工艺流程1.2.1 生产工艺流程简介：电厂以原煤、煤干石为原料，以水为工质，产生电能和热能。

生产工艺流程主要包括输煤系统、破碎煤系统、锅炉系统、汽机系统、电气系统、热工系统、化学水处理系统、除灰渣系统等。

燃煤(煤研石和原煤)运进储煤场存放，之后经两级破碎成循环流化层所需要的粒径后，贮藏在煤仓内。

在锅炉负荷调整好后，将其与储存在石灰粉仓内的石灰石粉按一定的比例一起送入燃烧室。

空气经送风机升压并在空气预热器内预热，一次风被送入风箱，二次风送入燃烧室。

燃烧气体经过各热交换器吸热后进入旋风分离器，然后进入尾部烟道，经布袋除尘器除尘后，通过引风机烟囱排入大气。

炉底的灰渣落入渣斗内和除尘器收集的细灰一起被送入灰场或运至综合利用场所。

锅炉系统的供水经过预处理和化学处理之后，由回热系统经省煤器预热后进入汽包。

火电厂脱硫脱硝工艺流程火电厂脱硫脱硝工艺流程一、工艺概述1、脱硫火电厂脱硫工艺主要是通过三种常用的技术来实现，分别是：石灰石吸收法、泡沫吸收法和氧化还原法。

1）石灰石吸收法：该方法是利用石灰石对烟气中的硫化物进行吸收，将硫从烟气中吸收，从而实现烟气的脱硫，其原理是将石灰石放入烟气中，当烟气经过石灰石后，硫化物就会与石灰石反应，形成溶解在水中的硫酸盐，最后经过脱除池的处理，将硫酸盐从水中脱除，从而实现对烟气的脱硫。

2）泡沫吸收法：该方法是利用泡沫的吸收作用，将烟气中的硫化物吸收，从而实现烟气的脱硫。

其原理是将特殊的泡沫浆料放入烟气中，当烟气经过泡沫浆料后，硫化物就会被泡沫吸收，最后经过处理，将硫从泡沫浆料中抽除出来，从而实现对烟气的脱硫。

3）氧化还原法：该方法是通过利用氧化剂和还原剂对烟气中的硫化物进行氧化还原，从而将硫从烟气中氧化成二氧化硫，然后通过脱除池脱除，从而实现对烟气的脱硫。

2、脱硝火电厂脱硝工艺主要是利用活性炭吸收法来实现，该方法是将活性炭放入烟气中，当烟气经过活性炭后，氮氧化物就会被活性炭吸收，最后经过处理，将氮氧化物从活性炭中抽除出来，从而实现对烟气的脱硝。

二、工艺流程1、烟气的处理火电厂脱硫脱硝工艺的起始就是烟气的处理，将烟气进行对流、分离、净化处理，以达到烟气含有的硫化物和氮氧化物的含量达到规定的要求。

2、石灰石吸收法将烟气和石灰石混合后进入吸收塔，当烟气经过石灰石后，硫化物就会与石灰石反应，形成溶解在水中的硫酸盐，最后经过脱除池的处理，将硫酸盐从水中脱除，从而实现对烟气的脱硫。

3、泡沫吸收法将特殊的泡沫浆料放入烟气中，当烟气经过泡沫浆料后，硫化物就会被泡沫吸收，最后经过处理，将硫从泡沫浆料中抽除出来，从而实现对烟气的脱硫。

4、氧化还原法将氧化剂和还原剂放入烟气中，当烟气经过氧化剂和还原剂后，硫化物就会被氧化成二氧化硫，然后通过脱除池脱除，从而实现对烟气的脱硫。

5、活性炭吸收法将活性炭放入烟气中，当烟气经过活性炭后，氮氧化物就会被活性炭吸收，最后经过处理，将氮氧化物从活性炭中抽除出来，从而实现对烟气的脱硝。

火电厂工艺流程范文
一、火电厂的工艺流程
火电厂的工艺流程可以分成三个主要的环节：水的处理、燃烧和动力生产。

1、水处理：首先，火电厂要求给定的水质标准，通过去除有害物质和其他污染物，经过调节、分离、净化和稳定水，使其达到技术要求。

2、燃烧：利用燃料的燃烧，将其转化为热能，并且在发生反应过程中进行脱硫、脱硝、除尘等污染物控制工艺，以达到环境保护的要求。

3、动力生产：在发电机轴上安装汽轮机，利用水的热能转化为机械能，进而经过变压变流器调节频率、相位、强度等，使电能最终输出，进行变电站，统一成系统电能供用户使用。

二、火电厂工艺流程控制
火电厂的工艺流程是由机械、电气、计算机等一系列自动化控制系统设计完成的，其主要控制系统构成如下：
1、自动化控制系统：包括汽轮机智能控制系统、炉控系统、蒸汽管道控制系统、系统构造控制系统等。

2、热力系统：包括发热系统、冷却系统、给水系统、排水系统等，用于根据台区要求调节机械能的输出。

3、电气部分：包括发电机、限流器、传动系统、分布式控制系统、电力度系统等，用于根据发电机的性能。

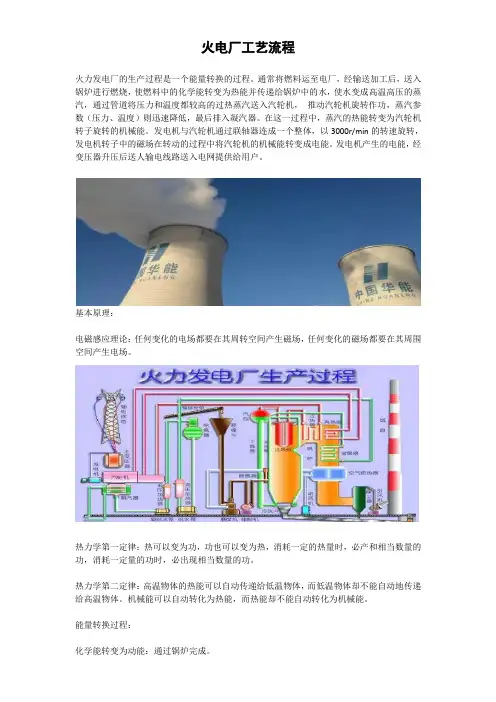

火电厂工艺流程火力发电厂的生产过程是一个能量转换的过程。

通常将燃料运至电厂，经输送加工后，送入锅炉进行燃烧，使燃料中的化学能转变为热能并传递给锅炉中的水，使水变成高温高压的蒸汽，通过管道将压力和温度都较高的过热蒸汽送入汽轮机，推动汽轮机旋转作功，蒸汽参数（压力、温度）则迅速降低，最后排入凝汽器。

在这一过程中，蒸汽的热能转变为汽轮机转子旋转的机械能。

发电机与汽轮机通过联轴器连成一个整体，以3000r/min的转速旋转，发电机转子中的磁场在转动的过程中将汽轮机的机械能转变成电能。

发电机产生的电能，经变压器升压后送人输电线路送入电网提供给用户。

基本原理：电磁感应理论：任何变化的电场都要在其周转空间产生磁场，任何变化的磁场都要在其周围空间产生电场。

热力学第一定律：热可以变为功，功也可以变为热，消耗一定的热量时，必产和相当数量的功，消耗一定量的功时，必出现相当数量的功。

热力学第二定律：高温物体的热能可以自动传递给低温物体，而低温物体却不能自动地传递给高温物体。

机械能可以自动转化为热能，而热能却不能自动转化为机械能。

能量转换过程：化学能转变为动能：通过锅炉完成。

动能转变为机械能：通过汽机完成。

机械能转变为电能：通过发电机完成。

三大主机及辅助系统：1、锅炉锅炉设备是火力发电厂中的主要热力设备之一。

它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。

炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。

2、汽轮机汽轮机本体是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。

它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。

汽轮机本体由固定部分（静子）和转动部分（转子）组成。

固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。

转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。

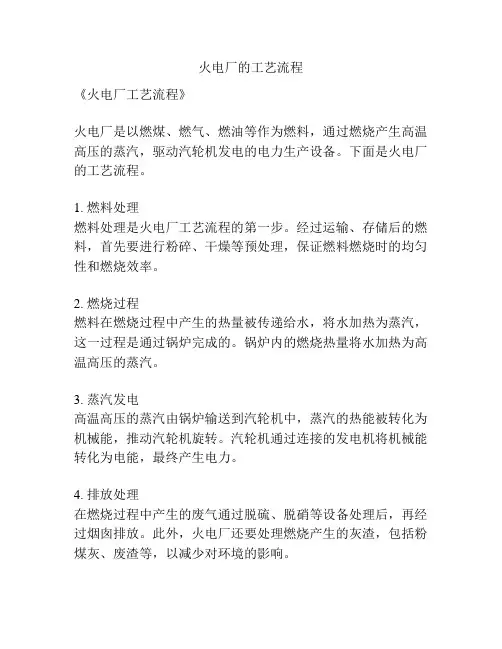

火电厂的工艺流程
《火电厂工艺流程》
火电厂是以燃煤、燃气、燃油等作为燃料，通过燃烧产生高温高压的蒸汽，驱动汽轮机发电的电力生产设备。

下面是火电厂的工艺流程。

1. 燃料处理
燃料处理是火电厂工艺流程的第一步。

经过运输、存储后的燃料，首先要进行粉碎、干燥等预处理，保证燃料燃烧时的均匀性和燃烧效率。

2. 燃烧过程
燃料在燃烧过程中产生的热量被传递给水，将水加热为蒸汽，这一过程是通过锅炉完成的。

锅炉内的燃烧热量将水加热为高温高压的蒸汽。

3. 蒸汽发电
高温高压的蒸汽由锅炉输送到汽轮机中，蒸汽的热能被转化为机械能，推动汽轮机旋转。

汽轮机通过连接的发电机将机械能转化为电能，最终产生电力。

4. 排放处理
在燃烧过程中产生的废气通过脱硫、脱硝等设备处理后，再经过烟囱排放。

此外，火电厂还要处理燃烧产生的灰渣，包括粉煤灰、废渣等，以减少对环境的影响。

以上就是火电厂的主要工艺流程，通过燃料处理、燃烧过程、蒸汽发电和排放处理，火电厂能够高效地生产出电力，并保证环保标准。

火电厂电力施工工艺流程一、施工前的准备工作。

这就好比咱们出门旅行前要收拾行李一样。

施工人员得先好好研究设计图纸，得把那些线路、设备的位置啥的都搞清楚，就像熟悉旅行路线一样重要。

而且呀，施工场地得清理干净，不能乱糟糟的，不然就像在一个堆满杂物的屋子里找东西，肯定干不好活儿。

材料和设备也得提前准备好，这就像旅行要带够吃的喝的一样，缺了可不行。

各种电缆、配电柜之类的，都得检查检查有没有损坏，质量得过关，可不能弄些“病怏怏”的家伙到施工现场。

二、基础施工。

这是给整个电力设施打地基的重要一步。

比如说建房子得有个牢固的地基，火电厂电力施工的基础也得稳稳当当的。

工人师傅们要按照设计要求挖好坑，然后把钢筋骨架弄好，就像给这个基础搭个结实的骨架一样。

再灌注混凝土，这混凝土可得搅拌均匀，不然就像做饭没做熟一样，基础的质量就没法保证了。

等混凝土凝固好了，这个基础就像一个坚强的小卫士，守护着即将安装的设备。

三、设备安装。

设备安装可就像给火电厂的电力系统组装一个个小零件一样。

像发电机这种超级重要的设备，安装的时候可得小心翼翼的。

安装师傅们得精确地把它放在该放的位置上，误差不能太大，就像给公主戴皇冠，得戴得端端正正的。

还有那些变压器呀，也得稳稳地安装好，连接线路的时候要特别细心，一根线接错了，可能就会让整个系统出大问题，就像搭积木，一块搭错了，可能就全塌了。

而且设备之间的间距也得合适，不能太挤，不然它们可能会互相“打架”呢。

四、线路敷设。

线路敷设就像是给电力系统搭建血管一样。

电缆得沿着设计好的路线走，有的时候要在地下挖沟埋电缆，这沟也得挖得规规矩矩的，不能歪歪扭扭。

电缆放进去之后，还得把它保护好，就像给宝贝穿上铠甲一样，不能让它受到损伤。

在一些桥架上敷设电缆的时候，也要排列整齐，不能乱成一团，要是电缆都乱了，就像人的血管都打结了，那电力还怎么好好传输呀。

五、调试与检测。

这一步就像是给火电厂电力系统做一次全面的体检。

调试人员要对各个设备、线路进行检查，看看是不是都能正常工作。

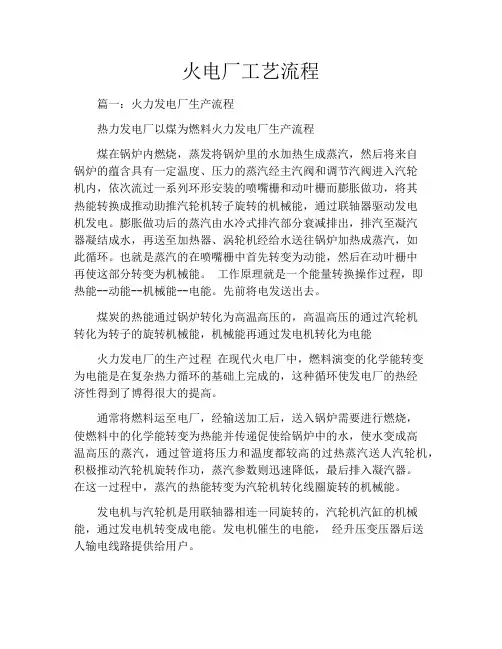

火电厂工艺流程篇一：火力发电厂生产流程热力发电厂以煤为燃料火力发电厂生产流程煤在锅炉内燃烧，蒸发将锅炉里的水加热生成蒸汽，然后将来自锅炉的蕴含具有一定温度、压力的蒸汽经主汽阀和调节汽阀进入汽轮机内，依次流过一系列环形安装的喷嘴栅和动叶栅而膨胀做功，将其热能转换成推动助推汽轮机转子旋转的机械能，通过联轴器驱动发电机发电。

膨胀做功后的蒸汽由水冷式排汽部分衰减排出，排汽至凝汽器凝结成水，再送至加热器、涡轮机经给水送往锅炉加热成蒸汽，如此循环。

也就是蒸汽的在喷嘴栅中首先转变为动能，然后在动叶栅中再使这部分转变为机械能。

工作原理就是一个能量转换操作过程，即热能--动能--机械能--电能。

先前将电发送出去。

煤炭的热能通过锅炉转化为高温高压的，高温高压的通过汽轮机转化为转子的旋转机械能，机械能再通过发电机转化为电能火力发电厂的生产过程在现代火电厂中，燃料演变的化学能转变为电能是在复杂热力循环的基础上完成的，这种循环使发电厂的热经济性得到了博得很大的提高。

通常将燃料运至电厂，经输送加工后，送入锅炉需要进行燃烧，使燃料中的化学能转变为热能并传递促使给锅炉中的水，使水变成高温高压的蒸汽，通过管道将压力和温度都较高的过热蒸汽送人汽轮机，积极推动汽轮机旋转作功，蒸汽参数则迅速降低，最后排入凝汽器。

在这一过程中，蒸汽的热能转变为汽轮机转化线圈旋转的机械能。

发电机与汽轮机是用联轴器相连一同旋转的，汽轮机汽缸的机械能，通过发电机转变成电能。

发电机催生的电能，经升压变压器后送人输电线路提供给用户。

火力发电厂的主要系统二氧化碳与燃烧系统：用煤将炉水烧成蒸汽（化学能转化为热能）（1）燃煤制备流程：煤从储煤场经输煤皮带送到锅炉房的煤斗中，再进入磨煤机制成煤粉。

煤粉与来自空气预热器的热风混合后喷出锅炉炉膛燃烧。

（2）烟气流程：煤在炉内燃烧后产生的热烟气经过锅炉的各部受热面传递热量后，流进除尘器及烟囱排入大气。

（3）通风流程：用送风机供给煤粉燃烧时所需要的空气，用吸粉机吸出煤粉燃烧后的烟气并排入大气。

火电厂生产流程范文一、燃料处理火电厂的燃料主要是煤炭，一般选用优质的无烟煤或烟煤。

在燃料处理环节中，煤炭需要先进行粉碎和煤粉分级处理。

首先将煤炭送入煤炭仓，再通过给煤系统将煤炭送入磨煤机进行破碎和粉碎。

粉煤经过震动筛分出合适的粉煤颗粒粒径，然后送入煤粉仓。

二、锅炉燃烧锅炉燃烧是火电厂的核心环节，也是产生蒸汽的关键步骤。

煤粉从煤粉仓中输送至锅炉燃烧室，与空气进行混合燃烧，产生高温高压蒸汽。

燃烧过程中，需要控制煤粉与空气的比例，以保证燃烧效率和安全运行。

三、蒸汽发电燃煤锅炉燃烧产生的高温高压蒸汽经过蒸汽管道输送至汽轮机。

蒸汽进入汽轮机后，通过高速旋转的叶轮驱动发电机转子旋转产生电能。

蒸汽在经过汽轮机后的一次膨胀过程中，其热能逐渐转化为机械能，然后通过发电机转子转化为电能。

蒸汽在汽轮机中膨胀后会变成低温低压的湿蒸汽，再经过凝汽器冷凝为凝水，回收再次利用。

四、废气处理在锅炉燃烧过程中，会产生大量的废气，其中主要包括烟气和煤气。

这些废气中含有大量的污染物，如二氧化硫、氮氧化物、烟尘等，对环境和人体健康都具有一定的危害。

因此，对废气进行处理是火电厂的重要环节。

废气处理设备主要有脱硫装置、脱硝装置和除尘装置。

脱硫装置通过吸收剂与废气中的二氧化硫进行反应，将其转化为硫酸盐并去除。

脱硝装置采用SCR（选择性催化还原）技术，使氮氧化物与氨水溶液在催化剂的作用下发生反应，还原为氮和水。

除尘装置则是利用物理方法去除废气中的烟尘颗粒，如静电除尘器、布袋除尘器等。

五、循环水系统火电厂的循环水系统是指供锅炉和汽轮机使用的循环冷却水系统。

循环水系统主要由冷却塔、循环泵、补水系统等组成。

冷却塔用于将蒸汽在汽轮机排气过程中产生的余热散发到大气中，实现水的散热降温。

循环泵将冷却塔中的冷却水输送至锅炉和汽轮机，循环供热和冷却。

补水系统用于补充循环水系统中因蒸发和泄漏而损失的水分。

总结起来，火电厂的生产流程包括燃料处理、锅炉燃烧、蒸汽发电、废气处理、循环水系统等环节。

火电厂生产流程火电厂是一种以燃烧煤炭等燃料产生热能，并通过蒸汽轮机发电的发电厂。

火电厂的生产流程可以分为燃料处理、燃烧、冷却和发电四个主要步骤。

首先是燃料处理。

火电厂的主要燃料是煤炭，煤炭通常需要经过破碎和磨煤等处理过程。

首先，大块的煤炭需要通过破碎机进行破碎，使其变为适合燃烧的颗粒。

然后，破碎后的煤炭还需要经过磨煤机进行细磨，以增加燃烧效率。

接下来是燃烧过程。

经过燃烧前的处理，煤炭颗粒被送入锅炉内，与空气进行充分的混合，形成可燃气体。

燃料在锅炉内燃烧时，释放出巨大的热能，使水变为高温、高压的蒸汽。

蒸汽的产生通过锅炉内的水管，被供给给水系统进行进一步处理。

然后是冷却过程。

燃烧后的烟气产生大量的热能，需要通过冷却系统进行处理。

冷却系统通常包括空冷器、冷却塔和冷却水池。

在空冷器中，烟气通过与大量的新鲜空气接触，使其冷却，然后经过冷却塔进行冷却、凝结成水。

经过冷却后的烟气会通过烟囱排放到大气中，而冷却水则会回流到动力循环系统中。

最后是发电过程。

冷却水回流到动力循环系统后，会通过泵进入锅炉，与热态的蒸汽进行换热，产生高温、高压的蒸汽。

这一蒸汽被输送到蒸汽轮机上，蒸汽在轮机中通过对转子的冲击，使转子带动发电机发电。

发电机将产生的电能输送到变电所，经过变压、输电等环节，最终供给给电网，供应给用户使用。

火电厂的生产流程可以看出，其主要步骤包括燃料处理、燃烧、冷却和发电。

通过燃料的燃烧，火电厂产生大量的热能，通过蒸汽轮机转化为电能，最终供给社会使用。

然而，火电厂产生的烟气排放会对环境造成一定的污染，因此环保问题也是火电厂生产过程中需要重点关注和解决的问题之一。

随着科技的发展和环保意识的提高，控制火电厂的排放和提高能源利用效率已成为产业发展的重要方向。

⽕电⼚⼯艺流程⼯艺流程电⼚九⼤系统：锅炉汽机输煤化⽔除尘⽕灾报警电视监控NCS{电器后台保护监控系统} SIS{管控⼀体化}锅炉控制系统：TPS{Honeywell牌}汽机控制系统：DEH ETS TSI{国电智深牌}输煤，除尘控制系统：LOGIX{AB公司}下位机是PLC、计算机软件是IFIX化⽔控制系统：PLC{西门⼦牌}S7—200，300，400 控制室使⽤CPU：S7—400，现场⼀共14个S7—300，综合⽔泵房两台S7—200。

1．化⽔⽣⽔箱2个→⽣⽔泵4个→⽣⽔⼀级过热1个→多介质过滤器8台{6个汽动阀1个电动阀1个进压表1个出压表1个流量计}→活性炭过滤器6个{7个汽动阀1个进压表1个出压表1个流量计}→⾼压⽔泵和保安滤器3个{2个压⼒表1个电动阀}→反渗透3个{4个压⼒表2个流量计2个导电测试1个PH表}→中间⽔箱2个→中间⽔泵3个→混床6个3组每两个⼀组{每个混床12个汽动阀→除盐⽔箱2个→除盐⽔泵3个另外1台冲洗泵1台清洗泵给反渗透使⽤，2台⾃⽤⽔泵，2台罗茨风机{为多介质和活性炭供⽓通进⽓阀}[1]多介质和活性炭：进⽔阀{多介质的是电动阀，活性炭的是汽动阀}，出⽔阀，反洗进⽔阀，反洗出⽔阀，排空阀，进⽓阀，正排阀，进⽔压⼒表，出⽔压⼒表，进⽔流量计。

[2]反渗透：清洗阀{电动}，产⽔放⽔阀{压⼒开关控制电动阀}，浓⽔放料阀，进⽔PH和进⽔电导{在保安滤器上⾯}，产⽔电导，产⽔流量，浓⽔流量，进⽔压⼒，产⽔压⼒，间端压⼒，浓⽔压⼒。

[3]混床：⼀级进⽔，⼆级进⽔，⼀级出⽔，⼆级出⽔，加酸阀，加碱阀，进⽓阀，出⽓阀，反排阀，⾼排阀，中排阀，低排阀，进⽔流量，电阻量。

2．锅炉[1]锅炉给⽔系统：给⽔母管→省煤器⼊⼝集箱→省煤器中间集箱→省煤器出⼝集箱→喷⽔减温器[2]汽包系统：省煤器→汽包→侧包墙上集箱→连排⾄⼀级连排扩容器→汽包紧急防⽔[3]锅炉汽⽔系统：汽包→1级过热器⼊⼝集箱→1级过热器出⼝集箱→2级过热器⼊⼝集箱→2级过热器出⼝集箱→3级过热器⼊⼝集箱→3级过热器出⼝集箱→蒸汽母管→⽣⽕管路→反冲洗→全量安全阀[4]煤系统：原煤仓{2}→称重式给煤机{4}→落煤⼝[5]⽯灰⽯系统：⽯灰⽯粉仓→收料泵→给料泵→旋转给料阀→给料弯头→锅炉[6]除尘收渣系统：锅炉排渣→冷渣机{2}→埋刮板输渣机{2}→2#埋刮板输渣机→链⽃输送机→布袋除尘器→渣仓→装车→双轴加湿搅拌机→装车⼀电场粗灰管→[7]飞灰再循环系统：飞灰在循环风机→供料器→给料机→加料仓→飞灰在循环仓→除尘器⼊⼝烟道→分配器→回锅炉回料管循环⽔来⽔系统→冷渣器循环⽔泵→[8]冷渣⽔循环系统：化⽔补⽔→冷渣器闭式⽔箱→冷渣器闭式⽔泵{2}→冷渣器→冷渣器冷却⽔板式换热器{2}→冷渣器闭式⽔箱→循环⽔系统[9]⼀次风：⼀次风机{2}→冷⼀次风⾄风道燃烧器{床下燃烧器}来⾃⾼压流化风→↓→⼀次风预热器→⼀次暖风→⼀次风室→播煤⼝加热蒸汽母管来→↓[10]⼆次风：⼆次风机{2}→暖风器{2}→⼆次风预热器→床上燃烧器喷⼝冷⼆次风⾄给煤机密封风←↓→⼆次风箱{2}→落煤⼝密封风[11]⾼压流化风：⾼压流化风机{3}→消⾳器{3}→回料仓{分离器}→⾄热⼀次风[12]锅炉烟⽓系统：炉膛烟⽓→旋风分离器→三级过热器→⼀级过热器→省煤器→空⽓预热器→布袋除尘器→引风机{2}→烟囱→去除尘系统→飞灰再循环系统[13]化⽔来⽔⾄锅炉来⽔母管：除盐⽔→⼤⽓除氧器→中继⽔泵{3}→⾼压除氧器{2}→锅炉给⽔泵{3}→⾼压加热器或锅炉加热器→给⽔母管[14]汽机剩余蒸汽凝结⾄汽包系统{主供⽔}：⾼压缸→低压缸→凝⽓器→凝结⽔泵→轴射加热器→低压加热器→⾼压除氧器→锅炉给⽔泵→⾼加或锅加→给⽔母管[15]⽔利除尘系统：可代替布袋除尘器使⽤。

火电厂工艺流程
火电厂工艺流程一般包括以下几步骤：
1. 燃料供应与储存：火电厂使用的燃料主要包括煤、天然气和石油。

这些燃料需要进行供应和储存，例如在储煤场存放煤炭。

2. 燃料准备：将燃料进行加工处理，例如煤炭破碎、筛分、磨煤等。

燃料的准备可以提高燃烧效率。

3. 燃烧：将准备好的燃料送入锅炉，进行燃烧产生高温高压的蒸汽。

4. 蒸汽发电：将产生的高温高压蒸汽通过透平发电机转化为电能。

5. 冷却和排放：发电过程中产生大量的废烟气需要进行冷却处理，通过除尘、脱硫等措施降低污染物的排放。

6. 余热回收：在火电厂中，余热是可以被回收利用的资源。

余热回收可以提高能效，减少能源的浪费。

例如，利用余热为城市供热或生产工业用水等。

以上是典型的火电工艺流程，不同的火电厂具体工艺流程可能会有所不同。
