2018物理中考总复习--动态电路五个模型.docx

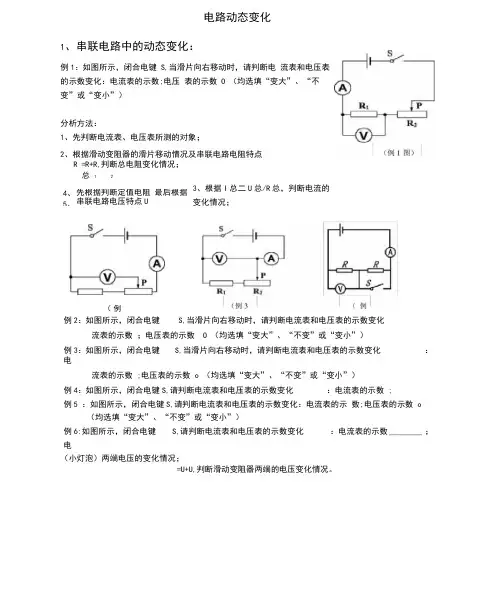

电路动态变化1、串联电路中的动态变化：例1：如图所示，闭合电键 S,当滑片向右移动时，请判断电 流表和电压表的示数变化：电流表的示数;电压 表的示数 O （均选填“变大”、“不变”或“变小”） 分析方法：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R =R+R,判断总电阻变化情况； 总 1 23、根据I 总二U 总/R 总，判断电流的变化情况； （小灯泡）两端电压的变化情况；=U+U,判断滑动变阻器两端的电压变化情况。

4、 5、 先根据判断定值电阻 最后根据串联电路电压特点U例2：如图所示，闭合电键 S,当滑片向右移动时，请判断电流表和电压表的示数变化流表的示数 ；电压表的示数 O （均选填“变大”、“不变”或“变小”）例3：如图所示，闭合电键S,当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ;电压表的示数 o （均选填“变大”、“不变”或“变小”）例4：如图所示，闭合电键S,请判断电流表和电压表的示数变化：电流表的示数 ;例5 ：如图所示，闭合电键S,请判断电流表和电压表的示数变化：电流表的示 数;电压表的示数 o（均选填“变大”、“不变”或“变小”） 例6:如图所示，闭合电键 S,请判断电流表和电压表的示数变化：电流表的示数 ________ ；电（例总12例1：如图所示，闭合电键 s,当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A ＞的示数 ____________ ；电流表 A 的示数 ；电压表的小数 一W 选填“变2___________________ _____________________________________________大”、“不变”或“变小”） 分析方法：在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑 电压表的示数不变。

又因为 并联电路各支路相互独立，互不影响 ，可根据欧姆定律分别判断 各支路中电流的变化，再 根据I 总+12分析得出干路中电流的变化，关键之处要分清电表所测的对象。

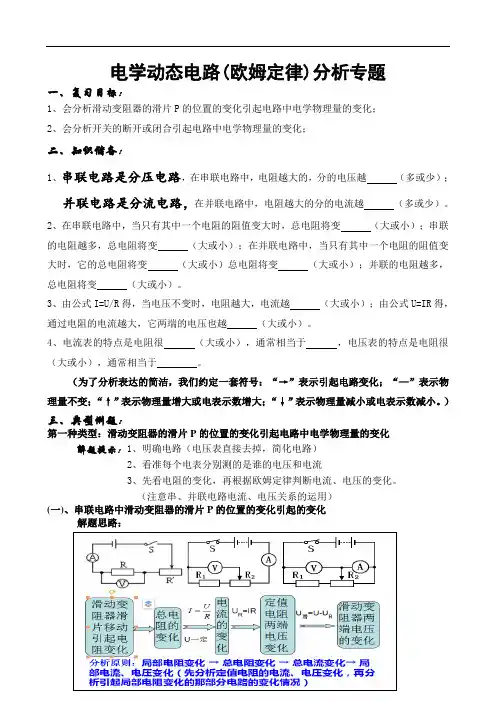

电学动态电路(欧姆定律)分析专题一、复习目标：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；二、知识储备：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越（多或少）。

2、在串联电路中，当只有其中一个电阻的阻值变大时，总电阻将变（大或小）；串联的电阻越多，总电阻将变（大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）总电阻将变（大或小）；并联的电阻越多，总电阻将变（大或小）。

3、由公式I=U/R得，当电压不变时，电阻越大，电流越（大或小）；由公式U=IR得，通过电阻的电流越大，它两端的电压也越（大或小）。

4、电流表的特点是电阻很（大或小），通常相当于，电压表的特点是电阻很（大或小），通常相当于。

（为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“—”表示物理量不变；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

）三、典型例题：第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化解题提示：1、明确电路（电压表直接去掉，简化电路）2、看准每个电表分别测的是谁的电压和电流3、先看电阻的变化，再根据欧姆定律判断电流、电压的变化。

（注意串、并联电路电流、电压关系的运用）(一)、串联电路中滑动变阻器的滑片P的位置的变化引起的变化解题思路：[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。

图1[变式训练题]如图2，电源电压不变，R 为定值电阻，闭合开关S ，向左移动滑片P 的过程中( )A ．电压表示数变大．电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数不变，电流表示数变小图2[例2]在如图3所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）(A)电流表示数变大，灯变暗。

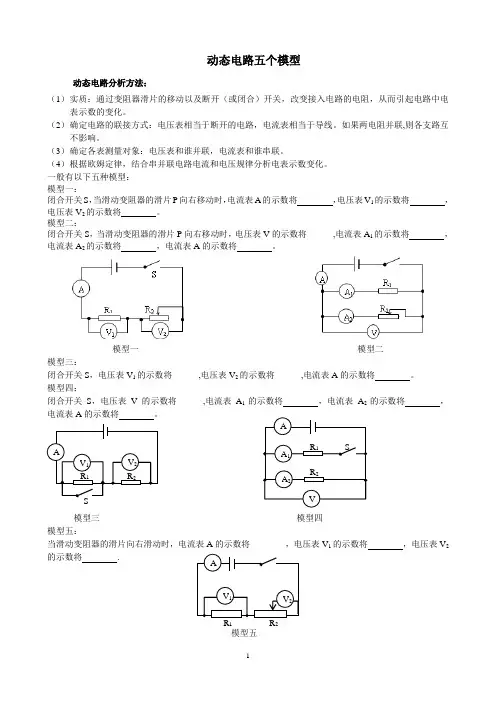

动态电路五个模型动态电路分析方法：（1） 实质：通过变阻器滑片的移动以及断开（或闭合）开关，改变接入电路的电阻，从而引起电路中电表示数的变化。

（2） 确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。

如果两电阻并联,则各支路互不影响。

（3） 确定各表测量对象：电压表和谁并联，电流表和谁串联。

（4） 根据欧姆定律，结合串并联电路电流和电压规律分析电表示数变化。

一般有以下五种模型：模型一：闭合开关S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将 ，电压表V 1的示数将 ，电压表V 2的示数将 。

模型二：闭合开关S ，当滑动变阻器的滑片P 向右移动时，电压表V 的示数将______,电流表A 1的示数将 ，电流表A 2的示数将 ，电流表A 的示数将 。

模型一 模型二 模型三：闭合开关S ，电压表V 1的示数将______,电压表V 2的示数将______,电流表A 的示数将 。

模型四：闭合开关S ，电压表V 的示数将______,电流表A 1的示数将 ，电流表A 2的示数将 ， 电流表A 的示数将 。

模型三模型四模型五：当滑动变阻器的滑片向右滑动时，电流表A 的示数将________，电压表V 1的示数将 ，电压表V 2的示数将 .模型五2 1中考链接1. （2016攀枝花）如图所示的电路中，电源电压保持不变，R1为定值电阻，开关S闭合，滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电压表示数变小，电压表与电流表示数乘积变大B．电压表示数变小，电压表与电流表示数之比不变C．电压表示数变大，电压表与电流表示数乘积变小D．电压表示数变大，电压表与电流表示数之比不变1题2题3. （2016大庆）如图所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向右移动时，则下列说法正确的是（）A．电流表A2与 A 的示数的比值将减小 B．电压表V 的示数与电流表 A 的示数的比值将减小C．电压表V 的示数与电流表 A 示数的乘积将增大 D．电流表 A 与A1的示数的比值将增大3题4题4. （2016福州）如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S1，电流表A的示数，电压表V示数与电流表A1示数的乘积。

动态电路分析专题1.如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）。

A．图1中的R0有保护电路的作用；B．温度升高时，电压表的示数会变小；C．温度为40℃时，电流表的示数为0.2A；D．温度降低时，电压表与电流表示数的比值变小【答案】D。

2.将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电压表示数变化情况是（）。

A．表和表示数均变小； B．表示数变大，表示数变小；C．表示数变小，表示数变大； D．表和表示数均变大【答案】D。

S闭合时，下列说法正确的是（）。

3.如图所示的电路中，当开关2A.电流表示数不变，电压表无示数；B.电流表示数增大，电压表有示数；C.电流表示数减小，电压表有示数；D.电流表示数增大，电压表无示数【答案】B。

4.图中是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）。

A．M的电阻R M变大； B．电路消耗的总功率变大；C．电压表与电流表的示数乘积不变；D．电压表与电流表的示数之比变大【答案】B。

5.如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）。

A．电流表的示数变大，小灯泡变亮；B．电流表的示数变小，小灯泡变亮；C．电压表的示数变小，小灯泡不亮；D．电压表的示数变大，小灯泡不亮【答案】D。

6.如题图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）。

A．L2两端的电压为1.5V； B．L1两端的电压为1.5V；C．L1与L2的灯丝电阻之比为2：1；D．通过L1与L2的电流之比为1：2【答案】B。

一、选择题1（2018.山东威海）如图4甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图4乙所示，下列说法正确的是()1的阻值为20Ω2的最大阻值为50ΩC.电源电压为6VD.该电路消耗的最大电功率为0.9W2（2018.山东德州）图11是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。

以下说法错误的是A.若酒精气体浓度越大，电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时，电路消耗的总功率为0.6WD.若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W3（2018.四川达州）如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（ B ）A．R1先后两次消耗的电功率之比为3：4B．滑动变阻器R2的最大阻值为10ΩC．电源电压为10VD．R1的阻值为20Ω4．（2018•玉林）如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（B）A．电路消耗的最小功率为2.5WB．滑片P在中点时，灯泡消耗的功率为2.4WC．滑片P在中点时，灯泡消耗的功率为3.2WD．滑片P在最左端时，2内电流通过灯泡所做的功为10J5.（2018•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（B）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W二、填空题6．（2018•南京）如图所示，电源电压不变，R2=30Ω，R3=10Ω．只闭合S1，电流表Ⓐ示数为0.2A，电压表Ⓥ示数为4.0V，则定值电阻R1为20 Ω，电源电压为 6 V．闭合S1、S2、S3，电流表A1、A2示数之比为5:2 ，通电电阻R1产生的热量为108 J。

2018年中考动态电路分析(解析) 1．（2017•泰安）如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P 向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数变大，V2的示数变小B．A的示数变大，V1的示数变小，V2的示数变大C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数不变，V2的示数变小【考点】IZ：电路的动态分析；IH：欧姆定律的应用．【分析】由电路图可知，R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流．因电源的电压保持不变，所以，滑片移动时，电压表V1的示数不变，故AB错误；当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表A的示数变大，故C错误；由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压变小，即电压表V2的示数变小，故D正确．故选D．2. （2017•湘潭）如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电压表的示数变大，灯L变亮，电流表示数变小B．电压表的示数变小，灯L变暗，电流表示数变大C．电压表的示数变大，灯L变暗，电流表示数变小D．电压表的示数变小，灯L变亮，电流表示数变大【考点】电路的动态分析；欧姆定律的应用；电功率的计算．【专题】应用题；动态预测题；电路和欧姆定律；电能和电功率；电路变化分析综合题．【分析】由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和L两端的电压变化，根据P=UI可知灯泡实际功率的变化，进一步判断亮暗的变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流．将滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=U/R可知，电路中的电流变小，即电流表的示数变小，故BD错误；由U=IR可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变小，灯泡变暗，故A错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C正确．故选C．【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡的亮暗取决于实际功率的大小．3.（2017•百色）如图8所示的电路，电源电压一定，闭合开关s后，当滑片P向右移动时，电压表的示数将，电流表A1的示数与电流表A2的示数的比值将（均选填“变小”、“不变”或“变大”）。

九年级物理复习之动态电路分析一、串、并联电路电流、电压、电阻的规律：二、动态电路的变化动态电路主要是由于电路中的电阻变化后，引起用电器电压、电流、电功率等发生变化。

引起变化方式通常有三种：一是开关的断开与闭合引起的；二是滑动变阻器的滑片移动引起的；三是传感器电阻变化引起的。

选项分析：1、电压表的变化：分析测哪段电路两端的电压，看该段电路电阻的变化(电阻增大，电压升高），或者分析与该段电路串联的电阻的变化（(电阻增大，电压升高；与其串联的电阻两端的电压则降低）。

2、电流表的变化：先弄清测通过哪段电路的电流，再分析该段电路电压、电阻的变化。

3、电压表与电流表的比值：就是电阻，看这个比值指向的是定值电阻还是滑动变阻器。

如果指向的是定值电阻，则比值不变；若指向的是滑动变阻器，则比值改变（变阻器阻值变大，比值则变大）。

4、电压表与电流表的乘积：就是电功率。

分析该段电路电压、电流的变化，从而确定电功率的变化（一）串联电路中，一个用电器的阻值变大，它两端的电压就变大，而与它串联的用电器两端的电压则变小（电源电压不变）；此时串联电路的总电阻变大，所以电路电流变小。

例1：例1所示电路中，电源电压保持不变，R为定值电阻，当开关s由断开到闭合时，电流表的示数将,电压表的示数将电压表和电流表示数的比值将。

1例2：例2所示的电路中，电源电压保持不变。

闭合开关s，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片P。

在移动滑片P的过程中，电流表的示数将，电压表的示数将。

例1题图例2题图例3题图例4题图（二）并联电路中，一个支路用电器的阻值变大，由于它两端的电压不变（始终等于电源电压，所以）通过它的电流减小；此时另一支路用电器的电流、电压、电阻均不变，因此干路电流也变小。

例3：如图所示电路中，电源电压保持不变，当闭合开关S、S1一时，两灯都发光，当把开关S1断开时，灯泡L1的亮度，电流表A1的示数，电流表A2的示数。

例4：如图4所示的电路中，电源电压保持不变。

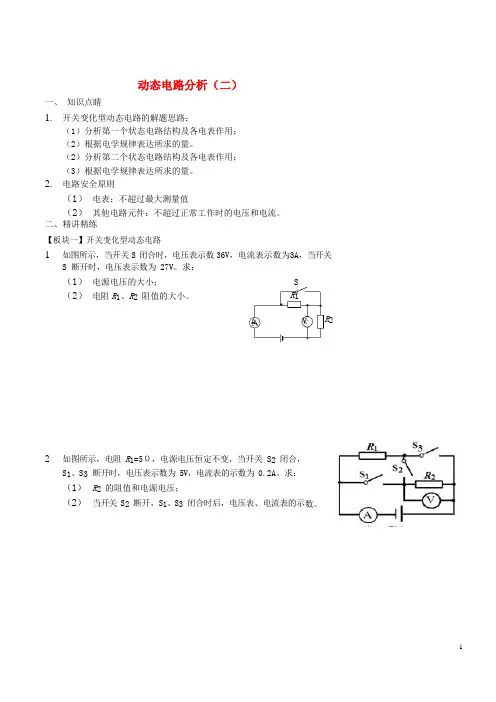

动态电路分析（二）一、知识点睛1.开关变化型动态电路的解题思路：（1）分析第一个状态电路结构及各电表作用；（2）根据电学规律表达所求的量。

（2）分析第二个状态电路结构及各电表作用；（3）根据电学规律表达所求的量。

2.电路安全原则（1）电表：不超过最大测量值（2）其他电路元件：不超过正常工作时的电压和电流。

二、精讲精练【板块一】开关变化型动态电路1.如图所示，当开关S 闭合时，电压表示数36V，电流表示数为3A，当开关S 断开时，电压表示数为 27V。

求：（1）电源电压的大小；（2）电阻R1、R2 阻值的大小。

SR1A V R22.如图所示，电阻R1=5Ω，电源电压恒定不变，当开关 S2 闭合，S1、S3 断开时，电压表示数为 5V，电流表的示数为 0.2A。

求：（1）R2 的阻值和电源电压；（2）当开关 S2 断开，S1、S3 闭合时后，电压表、电流表的示数。

第 2 题图AVR 1R 2S 1S 23. 如图所示，电源电压为 12V 且保持不变。

R 1＝6Ω，R 3＝4Ω， 当 S 1、S 2 均断开时，电流表的示数为 1.2A 。

求：（1） R 2 的阻值；（2） 当 S 1、S 2 均合上时，电流表和电压表的示数。

4.如图所示，电源电压不变，当开关 S 1、S 2 同时闭合时，电流表的示数是 0.3A ，电压表示数是 6V 。

若两表互换位置，当开关S 2 闭合、S 1 断开时，电流表示数是 0.2A 。

求：（1） R 1 的阻值； （2） 电压表示数； （3） 经过 R 2 的电流； （4） R 1 和 R 2 的阻值之比。

5. 如图所示，电源电压恒定不变，已知 R 1=3R 2，当 S 1 闭合、S 2 断开时，电压表和电流表示数分别 U 1 和 I 1；当 S 1 断开、S 2 闭合时，电压表和电流表示数分别 U 2 和 I 2，则 U 1:U 2=，I 1:I 2=。

第 3 题图第 4 题图6.如图所示电路，电源电压不变，开关 S1 处于闭合状态。
