动态电路分析动态电路分析（1）分析动态电路中电表示数的变化方法①将电压表看为断路，电流表看为导线，搞清两电阻的连接方式②明确电压表在电路中测量哪部分电阻两端的电压及电流表在电路中测量通过哪部分电阻的电流③通过串联电路电流、电压的规律、欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。
（2）滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化A、串联电路①明确电压表、电流表分别测量的物理量；②滑动变阻器的滑片P的移动使接入电路的电阻的变化情况；③电路中总电阻的变化情况；④电路中电流的变化情况；⑤定值电阻两端的电压的变化情况；⑥滑动变阻器两端的电压变化情况。
B、并联电路①明确电压表、电流表分别测量的物理量；②滑动变阻器的滑片P的移动使接入电路的电阻的变化情况；③滑动变阻器所在支路的电阻变化情况；④滑动变阻器所在支路的电流变化情况；⑤干路的电流变化情况；⑥各支路两端电压不变，滑动变阻器以外的支路电流不变。
（3）开关的断开或闭合引起电路中电学物理量的变化把动态电路变成静态电路，即画出每次变化后的等效电路图，标明已知量和未知量，再根据有关的公式和规律去解题。
例题：1、光敏电阻的阻值随光照强度的增大而减小。
如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小2、如图所示，电源电压为12V，滑动变阻器的规格为“50Ω 2A”，L1和L2分别标有“6V 3W”和“6V 9W”的字样，闭合开关S后，调节滑动变阻器的滑片，在保证电路安全的情况下（不考虑温度对灯丝的影响），下列说法正确的是（）A．L2能正常发光B．滑动变阻器接入电路的最小阻值是8ΩC．电流表示数的变化范围是0~0.5AD．电路消耗的最大功率是12W3、如图所示，电源两端的电压恒定。
闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大4、如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1︰U2、I1︰I2分别是（）A．1︰1、4︰3 B．1︰2、1︰3 C．1︰1、1︰4 D．1︰4、1︰1例题答案：1、C；2、B；3、C；4、A；过关练习一、填空题1、如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
《动态电路分析》考点+训练动态电路是欧姆定律的一个重要应用，中考中，动态电路分析是各个省市每年中考必考的电学题型，通过动态电路的分析，能充分反映学生对欧姆定律的掌握情况。
1、动态电路——通过改变滑动变阻器滑片的位置或通过开关的通断改变电路的连接方式，从而导致电路中电阻的变化，进而改变电路中的电流、电压大小的电路。
2、知识储备：（1）串联电路中，电阻串的越多，电阻越大——越串越大；并联电路中，电阻并的越多，电阻越小——越并越小。
（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。
（3）串联电路中，电阻越大的，分的电压越大——正比分压；并联电路中，电阻越大的分的电流小——反比分流。
（4）电压表与谁构成一个“圈”就测谁两端的电压，这个“圈”中可以有电流表、闭合的开关，只能有一个用电器或电源，不能既有电源又有用电器。
（5）并联电路各支路电流、用电器互不影响。
3、滑动变阻器的滑片P的位置的变化引起电路中电学物理量变化的分析：（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化:（R为定值电阻，U定为定值电阻R两端的电压，R P为滑动变阻器连入电路的电阻、滑动变阻器两端的电压U P为定值电阻R两端的电压）分析思路：分析的顺序：滑动变阻器滑片移动引起局部电阻的变化→电路总电阻的变化→电路总电流的变化→定值电阻电流的变化→定值电阻两端电压→滑动变阻器两端的电压变化。
（2）并联电路中滑动变阻器的滑片P的位置的变化引起变化：分析思路：分析的顺序：定值电阻支路电流不变→滑动变阻器滑片移动引起局部电阻的变化→滑动变阻器支路电流的变化→干路电路的变化。
4、电路中开关的断开或闭合引起变化的分析：（1）串联电路中开关的断开或闭合引起的变化：开关断开往往是单个电阻的电路，而闭合后往往是串联电路，根据串联电路的特点，电流会变小，单个电阻两端的电压变小。
（2）并联电路中开关的断开或闭合引起的变化：开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路增多，干路电流变大，各支路的电流互不影响。
2020年中考重、难点考点—电学动态电路专题此题型是全国各省市重点考查，且难度较大的一类电学考点，所谓“动态电路”是指当电路中的变阻器的滑片发生了移动，导致了电路中的电阻发生了变化或由于开关的闭合及断开，及电路中电表的位置发生了改变导致了电路中电阻、电流、电压及用电器的功率、灯泡的亮度发生了变化的题型；此知识点难度较大，通常以压轴型题型放在多选题中考查，失分率较高，要掌握此题型，除大量练习外，还应还掌握此题型的特点及解题规律。
此考点通常有以下四种题型：题型一：滑动变阻器的阻值变化引起的动态电路.1：无论串联电路还是并联电路，只要变阻器的滑片发生移动，必导致变阻器的阻值发生变化，如果是串联电路，必然会使电路中的电流发生变化，同时串联各用电器两端电压会重新分配，如果是并联电路，当变阻器的阻值发生变化后，变阻器所在支路的电流及干路电流均会生变化，而并联各支路的电压及电源电压均不会发生变化。
2：灯的亮度变化取决于灯泡的实际功率无论串联还是并联均可以根据P=I2R判定灯的实际功率及亮度；对于电路的总功率通常根据P=UI即可判定。
3：当此类题中出现了某用电器两端的电压变化量ΔU及电路中电流的变化量ΔI时，应注意对于某一个定值电阻ΔU和ΔI的比值为定值即R=ΔU/ΔI；而对于定值电阻功率的变化量ΔP≠ΔU×ΔI，而应为：ΔP=ΔU×（I1+I2）或：ΔP=ΔI×（U1+U2）或：ΔP=I12R—I22R还可以利用：ΔP=（U12/R）—（U22/R）计算求解，但应注意运用后面两个公式求解定值电阻的功率变化量时不能得负值，而如果要求电路中总功率的变化量时，可利用：ΔP=U总×ΔI 即可。
【名师点睛】（1）在串联电路中电压的分配与电阻成正比，电路中电流的变化与电阻成反比，但如果电压表测电源电压此时无论变阻器阻值如何变化则电压表的示数将保持电源电压不变。
（2）对于并联电路，电压表无论测那个支路的电压，均不受支路变阻器阻值的影响；当支路变阻器的阻值发生变化时，不会影响其它支路，但本身支路的电流与干路电流同增、减，且与电阻成反比变化。
2023年中考物理专项复习：动态电路分析一、选择题1.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是（）A．电压表的示数变大，电流表示数变大B．电压表的示数变小，电流表示数变大C．电压表的示数变大，电流表示数变小D．电压表的示数变小，电流表示数变小2.如图所示，电源电压保持不变，闭合开关S，将滑动变阻滑片P向右移动，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表与电流表的示数之比变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数不变3.如图所示，电源电压不变，R1是定值电阻，R2是滑动变阻器．当闭合开关，滑片P向右滑动时，下列说法错误的是( )A．V1示数变化量等于V2示数变化量B．V1示数变化量小于V2示数变化量C．V1示数与A示数的比值不变D．V2示数与A示数的比值变大4.在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是( )A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强5.疫情期间，公共场所一般都用手持式电子测温仪测量体温。
如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，定值电阻R0为保护电阻。
R是热敏电阻，用于靠近人体测温，当被测者体温较高时，显示仪D的示数也会变大。
正常条件下关于此测温仪，下列分析正确的是（）A．显示仪是由电流表改装成的B．热敏电阻R的阻值随着温度的升高而增大C．被测者体温越高，R消耗的电功率越小D．被测者体温越高，电路的总电功率越大6.如图所示，在竖直放置的电磁铁上方用弹簧悬挂条形磁体，开关闭合后，当滑片P从a端向b端滑动过程中，始终保证条形磁体未接触电磁铁，弹簧的形变为弹性形变，灯泡处于发光状态，下列说法正确的是（）A．电流表示数变大，灯泡变亮，弹簧长度变长B．电流表示数变大，灯泡变亮，弹簧长度变短C．电流表示数变小，灯泡变暗，弹簧长度变长D．电流表示数变小，灯泡变暗，弹簧长度变短7.如图甲是非接触式红外线测温枪，图乙是它的工作原理图。
2020中考物理压轴专题：动态电路分析（含答案）一、串联电路1.如图1所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题:(1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、R1的连接方式是。
图1(2)判断电表的测量对象:串联不用分析电流表,各处电流都相等,重点分析电压表,电压表测量两端的电压(并联法)。
(3)判断滑动变阻器滑片P移动时相关物理量的变化情况:电源电压不变,滑片P向左移动时→R接入电路的阻值→电路中的总阻值→电流表的示数→电阻R1两端的电压→电压表V的示数。
电压表的示数与电流表的示数的比值(实质是滑动变阻器连入电路中的阻值);电压表示数的变化量与电流表示数的变化量的比值(实质是定值电阻R1的阻值)。
(均选填“变大”“变小”或“不变”)【规律总结】滑片移动引起的串联电路动态分析:首先确定电阻的变化,根据电源电压不变,确定串联电路电流的变化,再根据串联电路电阻分压(电阻大分得的电压就大),确定定值电阻及滑动变阻器两端电压的变化,根据电功、电功率的公式确定电功、电功率的变化,如图2所示。
(先电流后电压、先整体后部分)滑片的移动方向R滑的变化电路中电流I的变化定值电阻两端电压U定的变化滑动变阻器两端电压U滑的变化图22.如图3所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时,电流表A示数,电压表V1示数,电压表V2示数,电压表V1示数与电流表A示数的比值,电压表V2示数与电流表A示数的比值,电路消耗的总功率。
(均选填“变大”“变小”或“不变”)二、并联电路3.如图4所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题:(灯丝电阻不随温度变化)图4(1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、灯泡L的连接方式是。
(2)判断电表的测量对象:并联电路不分析电压表,各支路电压相等且等于电源电压。

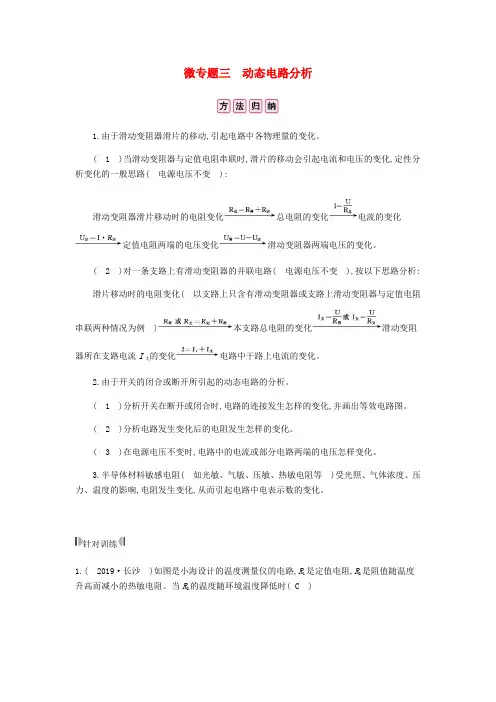

微专题三动态电路分析1.由于滑动变阻器滑片的移动,引起电路中各物理量的变化。
( 1 )当滑动变阻器与定值电阻串联时,滑片的移动会引起电流和电压的变化,定性分析变化的一般思路( 电源电压不变 ):滑动变阻器滑片移动时的电阻变化总电阻的变化电流的变化定值电阻两端的电压变化滑动变阻器两端电压的变化。
( 2 )对一条支路上有滑动变阻器的并联电路( 电源电压不变 ),按以下思路分析: 滑片移动时的电阻变化( 以支路上只含有滑动变阻器或支路上滑动变阻器与定值电阻串联两种情况为例 )本支路总电阻的变化滑动变阻器所在支路电流I支的变化电路中干路上电流的变化。
2.由于开关的闭合或断开所引起的动态电路的分析。
( 1 )分析开关在断开或闭合时,电路的连接发生怎样的变化,并画出等效电路图。
( 2 )分析电路发生变化后的电阻发生怎样的变化。
( 3 )在电源电压不变时,电路中的电流或部分电路两端的电压怎样变化。
3.半导体材料敏感电阻( 如光敏、气敏、压敏、热敏电阻等 )受光照、气体浓度、压力、温度的影响,电阻发生变化,从而引起电路中电表示数的变化。
针对训练1.( 2019·长沙 )如图是小海设计的温度测量仪的电路,R1是定值电阻,R2是阻值随温度升高而减小的热敏电阻。
当R2的温度随环境温度降低时( C )A.电流表的示数增大B.电压表V1的示数增大C.电压表V2的示数增大D.电压表V2的示数减小2.( 2019·贵州铜仁 )如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中( A )A.电压表V1的示数变大,电流表A的示数变大B.电压表V2的示数变大,电流表A的示数变小C.电压表V1的示数变大,电流表A的示数变小D.电压表V2的示数变大,电流表A的示数变大3.( 2019·江苏扬州 )如图所示,电源电压保持不变,开关S闭合后,调节滑动变阻器滑片,下列说法正确的是( B )A.滑片向左滑动,电流表示数增大,电压表示数减小B.滑片向左滑动,电流表、电压表示数都增大C.滑片向右滑动,电流表、电压表示数都增大D.滑片向右滑动,电流表示数减小,电压表示数增大【解析】闭合开关,灯泡与滑动变阻器串联,电流表测电路中的电流,电压表测灯泡两端的电压。
2023年中考物理重难点复习：动态电路分析（精练）
1．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程
）
中，下列说法正确的是（
A．电压表的示数变大
B．电流表A1和电流表A2的示数均减小
C．电流表A1的示数与电流表A2的示数之差减小
D．电压表V的示数与电流表A1的示数比值不变
2．如图所示的电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片向右滑动，
）
则下列说法中正确的是（
A．滑动变阻器接入电路中的电阻变小
B．总电阻变小
C．电流表的示数变小
D．电压表的示数变大
3．如图所示，电源电压恒定不变，R1、R2为定值电阻，闭合开关S1、S2后，电路正常，电压表、
）
电流表均有示数.若断开S2，不变的是（
A．电压表示数
B．电流表示数
C．电压表示数与电流表示数的比值
D．电压表示数与电流表示数的乘积
第1页（共24页）。
动态电路分析与判断
分析动态电路的一般思路是：根据引起电路变化的原因（开关通断、变阻器滑片移动、电路故障），分析判断电路中电阻的变化，根据欧姆定律分析电路中电流的变化（电流表示数变化），再根据欧姆定律变形式U=IR（或串并联电路电压特点）进一步判断电路中部分电路中电压的变化（电压表示数变化）或其它物理量的变化。
1.滑动变阻器变化
2、开关引起电路变化
串联电路中开关的断开或闭合引起的变化
并联电路中开关的断开或闭合引起的变化
电路故障原因分析。
中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。
专题10 电路动态问题一、电路动态问题主要研究的基本内容1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化(1)串联电路中滑动变阻器的滑片P的位置的变化引起的变化(2)并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化(1)串联电路中电键的断开或闭合引起的变化(2)并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下，引起电路中电学物理量的变化4.电路的故障引起电路中电学物理量的变化及故障原因分析二、解决电路动态问题主要应用的物理规律和方法1.串并联电路特点(1)串联电路：电流关系：I=I1=I2电压关系：U=U1+U2电阻关系：R=R1+R2（2）并联电路：电流关系：I=I1+I2电压关系：U=U1=U2电阻关系：1/R=1/R1+1/R22.欧姆定律(1)内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.(2)公式：I=U/R(3)变形公式：U=IR R=U/I3.电功率公式P=UI P=I2R P= U2/R4.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看.5.如何判断电流表测量通过哪个用电器的电流。
方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流.6.如何判断电压表测哪部分电路两端的电压。
方法：电压表与哪个用电器并联就测哪个用电器两端的电压.三、解决动态电路问题复习策略1．学会正确分析电路图。
首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。
具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。
经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。
专题09动态电路分析一、引起电路变化的几种情况1．开关的断开和闭合。
2．滑动变阻器滑片的移动。
3．半导体材料引起电路变化。
如光敏电阻、热敏电阻、压敏电阻、气敏电阻、巨磁电阻等敏感电阻。
4．滑动变阻器取值范围的计算。
二、解题思路1．分析电路结构，明确变化前后电路的连接方式，画出等效电路图。
2．明确电压表测哪部分电压，电流表测何支路或干路电流。
3．电路元件变化对哪部分电路造成影响，遵循“先局部——后整体——再局部”的思路。
类型一滑动变阻器移动引起的动态电路1．如图所示的电路，电源电压保持不变，R为定值电阻。
下列说法正确的是（）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小C．开关闭合后，滑片P向右移动的过程中，R的功率变大D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小【答案】B【解析】A、开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；故A 错误；B 、开关闭合后，定值电阻R 与滑动变阻器串联，电流表A 测电路中的电流，电压表测定值电阻R 两端的电压；滑片P 向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I =U R可知，电路中的电流变小；根据U =IR 可知，定值电阻R 两端的电压变小，即电压表的示数变小，故B 正确；C 、开关闭合后，滑片P 向右移动的过程中，定值电阻两端的电压减小，电路中电流减小了，根据P =UI 知，R 的功率变小，故C 错误；D 、由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，故D 错误。
2．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R 的阻值随压力增大而增大，滑片P 随身高增高而上滑。
专题三电路故障分析、动态电路分析电路故障分析1．(2020·株洲中考)小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。
根据以上现象可以推断出下列哪个结论是正确的()A.甲灯泡断路 B．乙灯泡断路C.甲、乙灯泡都断路 D．电源坏了(第1题图)(第2题图) 2．(2020·青海中考)如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。
已知电源电压为 4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。
用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V。
则下列判断中正确的是()A.灯泡L1的灯丝断了 B．开关接触不良C.灯泡L2的灯丝断了 D．灯泡L2短路3．(2020·镇江中考)如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。
若仅有一处发生断路，则该处可能是()A.熔丝处 B．P、M间某处C.M、N间某处 D．N、Q间某处(第3题图)(第4题图) 4．(2020·恩施州中考)如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化，电流表有示数并且有变化，小灯泡不亮。
则可能的故障原因是()A.小灯泡断路 B．小灯泡短路C.变阻器短路 D．变阻器断路5．(2020·湖州中考)小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。
于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。
则电路故障是()A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路6．(2020·广安中考)利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8 V”字样。
备战2020中考物理重点知识强化训练——专题五：动态电路分析考点一：开关型动态电路1.(2019湖北武汉)如图所示,电源电压保持不变。
