2019年中考物理专题复习---开关引起的动态电路

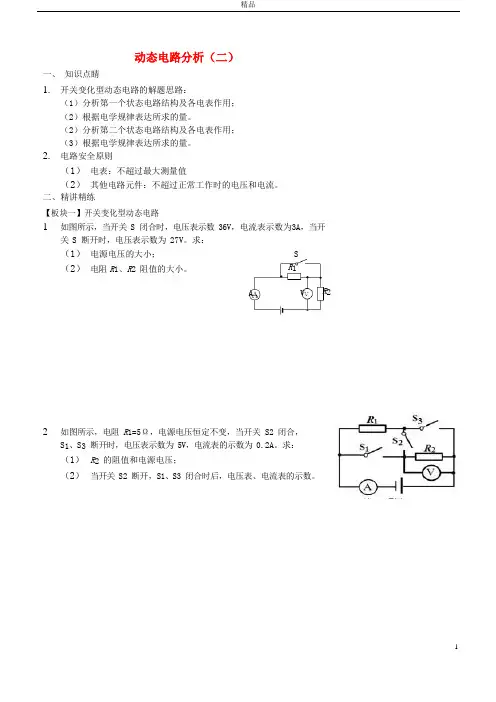

动态电路分析（二）一、知识点睛1.开关变化型动态电路的解题思路：（1）分析第一个状态电路结构及各电表作用；（2）根据电学规律表达所求的量。

（2）分析第二个状态电路结构及各电表作用；（3）根据电学规律表达所求的量。

2.电路安全原则（1）电表：不超过最大测量值（2）其他电路元件：不超过正常工作时的电压和电流。

二、精讲精练【板块一】开关变化型动态电路1.如图所示，当开关 S 闭合时，电压表示数 36V，电流表示数为3A，当开关 S 断开时，电压表示数为 27V。

求：（1）电源电压的大小；（2）电阻R1、R2 阻值的大小。

SR1A V R22.如图所示，电阻R1=5Ω，电源电压恒定不变，当开关 S2 闭合，S1、S3 断开时，电压表示数为 5V，电流表的示数为 0.2A。

求：（1）R2 的阻值和电源电压；（2）当开关 S2 断开，S1、S3 闭合时后，电压表、电流表的示数。

第 2 题图AVR 1R 2S 1S 23.如图所示，电源电压为 12V 且保持不变。

R 1＝6Ω，R 3＝4Ω， 当 S 1、S 2 均断开时，电流表的示数为 1.2A 。

求：（1） R 2 的阻值；（2） 当 S 1、S 2 均合上时，电流表和电压表的示数。

4.如图所示，电源电压不变，当开关 S 1、S 2 同时闭合时，电流表的示数是 0.3A ，电压表示数是 6V 。

若两表互换位置，当开关 S 2 闭合、S 1 断开时，电流表示数是 0.2A 。

求：（1） R 1 的阻值；（2） 电压表示数； （3） 经过 R 2 的电流；（4） R 1 和 R 2 的阻值之比。

5. 如图所示，电源电压恒定不变，已知 R 1=3R 2，当 S 1 闭合、S 2 断开时，电压表和电流表示数分别 U 1 和 I 1；当 S 1 断开、S 2 闭合时，电压表和电流表示数分别 U 2 和 I 2，则 U 1:U 2=，I 1:I 2=。

第 3 题图第 4 题图6.如图所示电路，电源电压不变，开关 S 1 处于闭合状态。

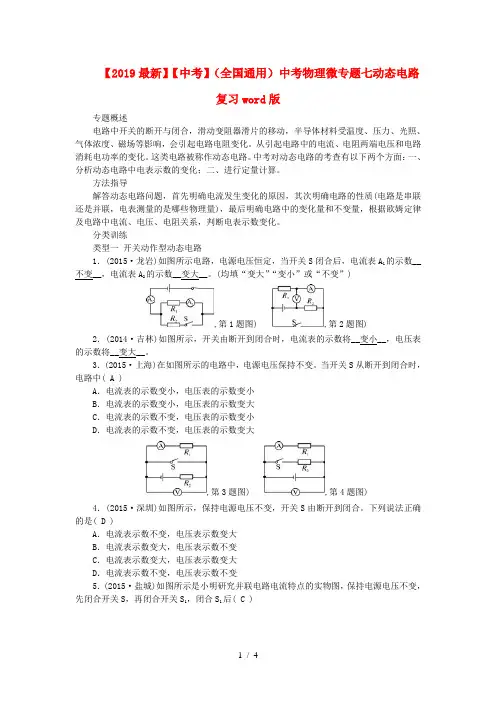

【2019最新】【中考】（全国通用）中考物理微专题七动态电路复习word版专题概述电路中开关的断开与闭合，滑动变阻器滑片的移动，半导体材料受温度、压力、光照、气体浓度、磁场等影响，会引起电路电阻变化。

从引起电路中的电流、电阻两端电压和电路消耗电功率的变化。

这类电路被称作动态电路。

中考对动态电路的考查有以下两个方面：一、分析动态电路中电表示数的变化；二、进行定量计算。

方法指导解答动态电路问题，首先明确电流发生变化的原因，其次明确电路的性质(电路是串联还是并联，电表测量的是哪些物理量)，最后明确电路中的变化量和不变量，根据欧姆定律及电路中电流、电压、电阻关系，判断电表示数变化。

分类训练类型一开关动作型动态电路1．(2015·龙岩)如图所示电路，电源电压恒定，当开关S闭合后，电流表A1的示数__不变__，电流表A2的示数__变大__。

(均填“变大”“变小”或“不变”),第1题图) ,第2题图) 2．(2014·吉林)如图所示，开关由断开到闭合时，电流表的示数将__变小__，电压表的示数将__变大__。

3．(2015·上海)在如图所示的电路中，电源电压保持不变。

当开关S从断开到闭合时，电路中( A )A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数变大,第3题图) ,第4题图) 4．(2015·深圳)如图所示，保持电源电压不变，开关S由断开到闭合。

下列说法正确的是( D )A．电流表示数不变，电压表示数变大B．电流表示数变大，电压表示数不变C．电流表示数变大，电压表示数变大D．电流表示数不变，电压表示数不变5．(2015·盐城)如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后( C )A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变类型二变阻器动作型动态电路6．(2015·东营)在如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数__变小__(填“变大”“变小”或“不变”)，电流表示数__变大__(填“变大”“变小”或“不变”)。

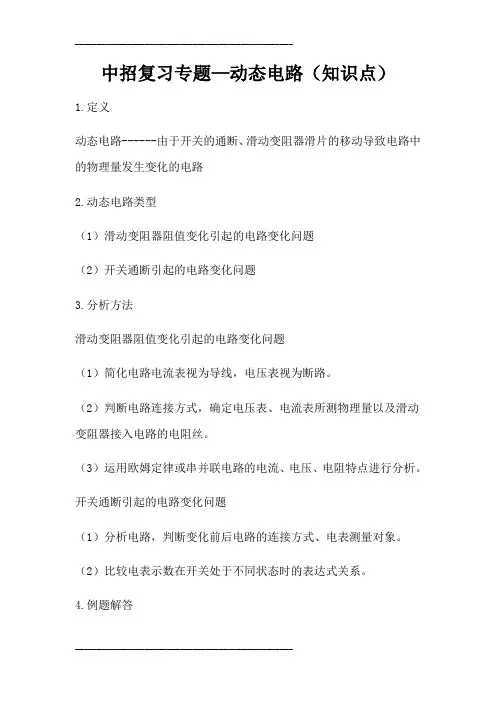

中招复习专题—动态电路（知识点）
1.定义
动态电路------由于开关的通断、滑动变阻器滑片的移动导致电路中的物理量发生变化的电路
2.动态电路类型
（1）滑动变阻器阻值变化引起的电路变化问题
（2）开关通断引起的电路变化问题
3.分析方法
滑动变阻器阻值变化引起的电路变化问题
（1）简化电路电流表视为导线，电压表视为断路。

（2）判断电路连接方式，确定电压表、电流表所测物理量以及滑动变阻器接入电路的电阻丝。

（3）运用欧姆定律或串并联电路的电流、电压、电阻特点进行分析。

开关通断引起的电路变化问题
（1）分析电路，判断变化前后电路的连接方式、电表测量对象。

（2）比较电表示数在开关处于不同状态时的表达式关系。

4.例题解答
5.方法总结。

动态电路计算专题1.（2019襄阳，26）如图所示,电源电压保持不变,小灯泡L上标有“6V、2W”字样,当S1和S2同时闭合时,电流表的示数为0.5A；当只闭合S1时,电压表的示数为3V,此时R1消耗的功率为0.4W。

求:(1)小灯泡正常工作时的电阻值；(2)R1的阻值。

2.（2019盐城，25）新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关。

高、低温挡的额定功率见下表。

煮饭时，闭合开关S，电饭锅正常工作30min消耗的电能为0.44kW•h。

求:（1）煮饭时通过R1的电流（2）电热丝R2电阻（3）30min内R2消耗的电能3.（2019毕节，25）某同学设计了一个利用如图1所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受液体压力F的变化关系如图2所示，电源电压保持6V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。

（设海水的密度ρ水＝1.0×103kg/m3，g取10N/kg）（1）当电流表示数为0.2A时，求压敏电阻R2的阻值；（2）如图2所示，当压敏电阻R2的阻值为20Ω时，求此时压敏电阻R2所在深度处的海水压强；（3）若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？4.（2019菏泽，27）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V （电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。

（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）5.（2019赤峰，23）同学们发现电饭锅、电高压锅等用电器的功率都是可以调节的。

初中物理中考：动态电路复习在中考物理试卷中，动态电路分析考查的频率较高，多以选择题的形式进行考查。

归纳起来其实就是三类：滑动变阻器滑片移动引起的电表示数（物理量、灯泡亮度）变化、开关通断引起的电表示数（物理量、灯泡亮度）变化、开关通断与滑动变阻器结合引起的电表示数（物理量、灯泡亮度）变化。

知识点一：单开关控制的动态电路1.如图所示，当开关S 闭合时，两表示数的变化情况是（ ）A.电压表示数变大，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表示数变小，电流表示数变小知识点二：单开关、滑动变阻器控制的动态电路2.如图所示，电源电压保持不变，闭合开关S 后，滑动变阻器的滑片P 向左移动，则（ ）A.电流表A 示数变大，电压表V 1、V 2示数都变小 B.电流表A 示数变小，电压表V 1、V 2示数都变大 C.电流表A 示数变小，电压表V 1示数变小，电压表V 2示数变大 D.电流表A 示数变大，电压表V 1示数变大，电压表V 2示数变小 3.如图所示，电源电压保持不变，假设灯泡的电阻不随温度的变化而变化。

闭合开关，将滑动变阻器的滑片向左移动时，则（ ）A.电流表和电压表的示数都变小，灯泡变暗B.电流表示数变小，电压表示数不变，灯泡变暗C.电流表和电压表的示数都不变，灯泡变暗D.电流表和电压表的示数都不变，灯泡亮度也不变4.如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列判断错误的是（ ）A.电流表A 的示数变小，电阻R 1消耗的电功率变小B.电压表V 2的示数变大，电路消耗的总电功率变大C.电压表V 1的示数与电流表A 的示数的比值不变D.电压表V 1的示数与电压表V 的示数的比值变小知识点三：多开关控制的动态电路5.如图所示，电源电压保持不变，只闭合开关S 1，灯泡L 发光，电压表有示数；再闭合开关S 2，电路中出现的情况是（ ）A.电压表的示数变小B.电路的总电阻不变C.灯泡L 的亮度不变D.电路的总功率变大6.如图所示，电源电压保持不变，闭合开关S 2，断开开关S 1、S 3，电流表和电压表均有示数；再断开开关S 2，同时闭合开关S 1、S 3，此时（ ）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电流表和电压表示数均变小D.电流表和电压表示数均变大知识点四：其他变阻器（如气敏电阻、光敏电阻等）控制的动态电路7.如图所示，R 为光敏电阻，其阻值随光照强度的增大而减小，R 1是定值电阻。

2019年中考物理试题专题训练——开关型动态电路专题1．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大2.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是s。

4.（2019达州，19）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。

当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为V，R1为Ω，R3为Ω．5.（2019南京，18）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L标有“6V 3W”字样。

（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为A，电路消耗的总功率为W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为Ω，通电1minR1产生的热量为J。

6．（2019锦州，17）在研究并联电路电流特点时，按如图所示电路图连接好电路。

2019年中考物理真题分类汇编——开关型动态电路专题1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。

已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。

4.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。

5.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小6.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

2019年中考物理试题分类汇编——开关型动态电路专题1.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中R1 和R2 是阻值不变的发热电阻；图乙是它的部分参数。

当电加热器正常工作时，下列说法正确的是A.只闭合开关S，加热器的功率为990WB.开关S 闭合，S1 由断开到闭合，电路中电流变大，R2 的功率变大C.加热器在保温状态下工作5min，产生3.3×104J 的热量D.电阻R1 与R2 的阻值之比为1∶82.（2019贵港，19）家用电吹风的简化电路如图所示，主要技术参数如下表。

则该电吹风正常工作吹热风时，电热丝的阻值是_____Ω，正常工作吹热风5min电热丝产生的热量是_____J。

3.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。

4.（2019福建，16）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。

闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）A．0.3 A B．0.6 A C．0.9 A D．1.2 A5.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路6.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。

只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了 A．若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是 W．7.（2019江西，16）如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光。

欧姆定律计算题专练·由开关引起的动态电路类型（有答案，共15题）R ，当S1闭合，S2、S3断开时，电流表示数为1A；当S3闭合，S1、1．如图所示，16ΩS2断开时，电流表示数为0.2A。

求：(1)电源电压；(2)电阻R2的阻值；(3)当S1、S2闭合，S3断开时，电路的总功率。

2．如图所示电路，R1=20Ω，R2=10Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6A．（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值．3．电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。

电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1=2.0k Ω。

当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V。

求：(1)电源电压是多少？(2)电压表的电阻是多少？4．在赤峰市某中小学科技小制作活动中，小华同学设计了一个简易的能调节亮度的小台灯，原理图如图所示，其中灯泡L上标有“6V 6W”字样．当开关S接a时，L恰好正常发光；当开关S接b时，L中的电流为0.2A．R1为定值电阻，且电源电压和小灯泡L电阻保持不变．求：（1）小灯泡L的电阻及电源电压；（2）R1的阻值；（3）开关S接b时，小灯泡L的实际功率；（4）开关S接b时，10s时间内R1上产生的热量．5．如图所示的电路中已知R1为40Ω．在闭合S 的情况下，断开S1时电压表的读数是2.0V，闭合 S1时电压表的示数是 2.8V．若电源电压保持不变，求：（1）在闭合 S 断开S 1 时，电路中的电流；（2）电阻 R 2 的阻值。

6．如图所示电路，110ΩR =、220ΩR =，电源电压保持不变。

（1）当S 1闭合，S 2、S 3断开时，电流表的示数为0.6A ，求电源电压；（2）当S 2断开，S 1、S 3闭合时，求电流表的示数及电流在10s 的时间里做的电功；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值。

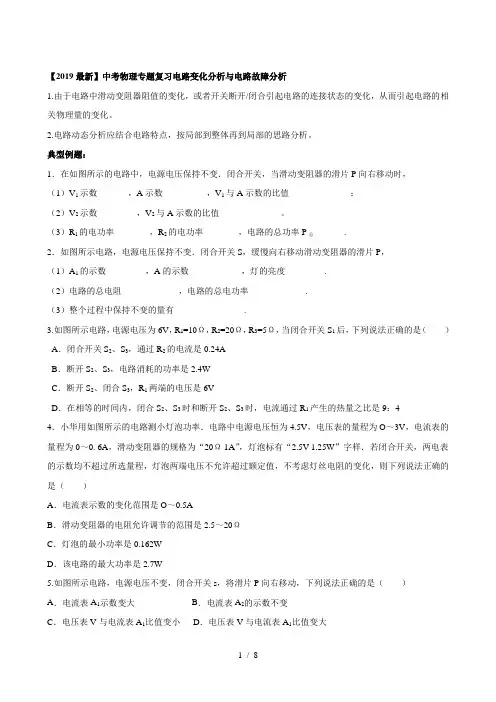

【2019最新】中考物理专题复习电路变化分析与电路故障分析1.由于电路中滑动变阻器阻值的变化，或者开关断开/闭合引起电路的连接状态的变化，从而引起电路的相关物理量的变化。

2.电路动态分析应结合电路特点，按局部到整体再到局部的思路分析。

典型例题：1．在如图所示的电路中，电源电压保持不变．闭合开关，当滑动变阻器的滑片P向右移动时，（1）V1示数_______，A示数__________，V1与A示数的比值______________；（2）V2示数_________，V2与A示数的比值______________。

（3）R1的电功率________，R2的电功率________，电路的总功率P总_______.2．如图所示电路，电源电压保持不变．闭合开关S，缓慢向右移动滑动变阻器的滑片P，（1）A1的示数_________，A的示数____________，灯的亮度_________.（2）电路的总电阻_____________，电路的总电功率_____________.（3）整个过程中保持不变的量有________________.3.如图所示电路，电源电压为6V，R1=10Ω，R2=20Ω，R3=5Ω，当闭合开关S1后，下列说法正确的是（）A．闭合开关S2、S3，通过R2的电流是0.24AB．断开S2、S3，电路消耗的功率是2.4WC．断开S2、闭合S3，R1两端的电压是6VD．在相等的时间内，闭合S2、S3时和断开S2、S3时，电流通过R1产生的热量之比是9：44．小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0. 6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表示数的变化范围是O～0.5AB．滑动变阻器的电阻允许调节的范围是2.5～20ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.7W5.如图所示电路，电源电压不变，闭合开关s，将滑片P向右移动，下列说法正确的是（）A．电流表A1示数变大B．电流表A2的示数不变C．电压表V与电流表A1比值变小D．电压表V与电流表A1比值变大6.如图（a）所示的电路中，电源电压不变．闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U=_______6V，电阻R=_______12Ω，滑动变阻器的最大阻值是_______50Ω,滑动变阻器所消耗的功率的变化规律是__________.练习巩固：1.为了测定潜水艇的下潜深度，科技人员设计了深度测定仪，测定仪的原理图如图所示，R0为定值电阻，F是传感器，其电阻R与潜水艇在海水中的深度h成反比，下列说法中正确的是（）A．电流表示数与潜水艇所在的深度成反比B．电流表示数与潜水艇所在的深度成正比C．潜水艇水平航行时，电流表示数变大D．潜水艇缓慢上浮时，电流表示数变小2．在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑3.小华家住农村，为了安装简要自来水系统，他在所居住的二层楼顶上安装了一个较大塑料蓄水罐．为了防止水泵向罐中注水时溢出，小明根据所学物理知识自制了一个水位自动报警器，如图所示．长方形绝缘容器A固定在储水罐上部，内部左右两面插有竖直薄金属板，并与电路连接，底部有一小孔与罐水相通，小孔距储水罐底部1.6m．注水时，闭合开关S，当罐中水进入容器A后，电铃会自动响起，及时提醒中断注水（ρ水=1.0×103kg/m3，g=10N/kg）．则（）A．水没有进入容器A之前，电路没有接通，电铃不响B．水进入容器A后，水位越高，两金属板间水的电阻越小C．水进入容器A后，水位越高，电路中的电流越小D．水刚进入小孔时，罐底受到水的压强为1.6×103Pa4.如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从6V变为5V，电流表的示数变化了0.2A，则该定值电阻所消耗功率的变化量为（）A．0.2W B．1.0WC．1.2W D．2.2W5．如图所示电路，电源电压不变，R是定值电阻．当将一个“2.5V 0.5W”的小灯泡接在a、b间小灯泡恰好能正常发光；若换一个“2.5V 0.75W”的小灯泡接在a、b间，则这个小灯泡（）A．比正常发光亮些B．比正常发光暗些C．能正常发光D．灯丝将会被烧断3.如图是一个自动体重测试仪的工作原理，有关它的说法正确的是（）A．体重显示表是用电压表改装成的B．体重测试仪电路由于缺少开关，始终处于通路C．体重越大，体重显示表的示数越大D．体重测试仪所测体重越大，电路消耗的总功率越少7.如图所示的电路中，闭合开关s，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的最左端a处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。

专题(七)动态电路分析【动态电路解题的一般步骤】一、判断电路的串、并联关系(电路类型)。

串联分压:U1U2=R1R2;并联分流:I1I2=R2R1,各支路互不影响,干路的电流受支路影响。

二、弄清各电表的类型及测量的物理量:电流表串联在电路中(相当于导线),电压表并联在电路中(相当于此处断路)。

三、动态分析:电阻R的变化引起电流、电压的变化。

1.不论是串联还是并联,如果有一个电阻变大,则总电阻变大;反之亦然。

2.由公式I=UR得,当电压不变时,电阻越大,电流就越小;由公式U=IR得,通过电阻的电流越大,它两端的电压也越大。

四、同类物理量变化量大小的比较及不同类物理量变化量间的关系及计算。

处理此类问题时:先定性地判定电流、电压如何变化,再进行同类物理量变化量大小的比较。

“不同类物理量的变化量”,主要指的是电压、电流及电功率的变化量。

当电路状态发生变化时,定值电阻:R=ΔUΔI具有普遍意义,但ΔP=ΔU×ΔI是错误的,应运用ΔP=U22R -U12R或ΔP=I22R-I12R计算[或可化简为ΔP=ΔU(I1+I2)、ΔP=ΔI(U1+U2)]。

五、动态电路变化的同时要注意保护电路,各物理量变化范围(极值)的计算。

此类问题指的是两个极值点下的I、U、R、P的计算:①电流最大时需要考虑:电流表量程、电压表量程、灯的额定电流、滑动变阻器允许通过的最大电流。

②电流最小,即电阻最大时,此时若电压表测滑动变阻器两端的电压,注意电压表示数不能超量程。

六、当电路发生变化时,利用电路特点和欧姆定律、电功和电功率的计算公式即可确定各物理量之间的比值。

串联:电流I1=I2=I,其他物理量都与电阻成正比。

并联:电压U1=U2=U,其他物理量都和电阻成反比。

针对训练类型一滑动变阻器引起的变化问题1.如图ZT7-1所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时,电流表A 示数,电压表V1示数,电压表V2示数,电压表V1示数与电流表A示数的比值,电压表V2示数与电流表A示数的比值,电压表V1示数的变化量与电流表A示数的变化量之比,电压表V2示数的变化量与电流表A示数的变化量之比,电路消耗的总功率。

精品基础教育教学资料，仅供参考，需要可下载使用！中考物理真题集锦——专题五十四：动态电路1.（2019齐齐哈尔，21）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数。

电压表V与电流表A示数的比值。

（均选填“变大”、“变小”或“不变”）2.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。

则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。

3.(2019益阳，20) 如图所示电路，电源电压不变，R1 为发热电阻，阻值10Ω。

R2为定值电阻，阻值为20Ω。

R为滑动变阻器（A、B为其两个端点）。

闭合开关S，当滑片P移动到A 端时，电流表的示数为0.3A，电源电压U = V。

当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为J。

4.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。

5.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。

6.(2019遂宁，16)如图所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从位置a移到另一位置b的过程中，电流表的示数变化范围为0.4A-0.2A，电压表的示数变化范围为2V-4V，则定值电阻R0的阻值为______Ω，电源电压为______V：滑动变阻器的滑片P在a位置和b位置时，电路消耗的总功率之比为______。

考点扫描☆名师点拨一、考点解析动态电路分析是初中物理电学中的重点内容。

动态电路分析只涉及到串并联电路（电源电压保持不变）。

所谓动态电路是指对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断等形式来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

中考物理中，动态电路分析主要以选择题和计算题形式出现。

主要分为三种类型：（1）滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；（2）开关的断开或闭合引起电路中电学物理量的变化；（3）其他电学量发生变化或客观因素引起电路中电学物理量的变化。

具体来说，就是要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。

解答此类问题需要注意一下问题：1.电流表的电阻非常小，在电路中相当于导线，可看作短路。

2.电压表的电阻非常大，在电路中相当于断路（开路），即在分析此类问题时可先将电压表放在一边，暂不考虑。

3.基本思想：明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压和额定功率），然后根据相关的规律去分析其它量的变化。

4.解题思路：总体遵循“先局部-再整体-再局部”的思路，具体说来：①由某个电阻或开头的变化分析总电阻的变化（局部）；②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。

开关通（闭合）、断（断开）动态电路分析电路中开关闭合或断开，电路中物理量发生变化。

开关通断变化的是电路中元件的接入和退出，元件的变化会引起电路物理量的变化。

分析此类动态电路，要看清开关通断后元件是如何发生变化的，然后再进一步分析物理量的变化。

二、考点复习1.定义：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。

【2019最新】中考物理微专题七动态电路【专题概述】分析辽宁近4年的中考真题可知，动态电路类型题主要分为：1．开关动作型动态电路：开关闭合、断开引起的电路变化；2．变阻器动作型动态电路：滑动变阻器滑片移动引起的电路变化；3．敏感电阻器件受温度、压力、光照、气体、湿度、磁场等因素的影响，其电阻会发生变化，若把它接入电路中会引起电路中电表示数的变化。

【方法指导】要分清每种变化时电路的连接情况，画出每种情况的电路图，明确各表(电流表、电压表)所在的位置，所测哪部分物理量，然后根据欧姆定律及串、并联电路的特点进行解答。

【分类训练】类型一开关动作型动态电路1．(2015，潍坊)(多选)如图所示，是一个能吹冷风、温风、热风的电吹风的简化电路。

其中M是电动机，通电后能吹风，R1、R2是阻值相等的发热电阻丝，通电后能发热。

电吹风接通电源且开关S闭合后(BC)A．若闭合S1、S2，则吹出的是冷风B．若闭合S1、S2，则吹出的是热风C．若闭合S1或S2，则吹出的是温风D．若断开S1、S2，则吹出的是温风(第1题图)(第2题图)2．(2015，泰安)如图是玩具汽车的电路图，以下有关说法中正确的是(D)A．开关S2控制整个电路B．电动机与灯泡是串联的C．电动机与灯泡工作时两端的电压不相等D．电动机与灯泡是并联的3．(2015，日照)如图所示，电源电压不变，开关S1处于闭合状态，当开关S2闭合时，电流表和电压表的示数变化情况都正确的是(C)A．电流表A2示数变大，电压表示数变大B．两电流表示数都变大，电压表示数不变C．电压表示数变大，电流表A2示数变为零D．电压表示数变小，电流表A1示数变大类型二变阻器动作型动态电路4．(2015，福州)如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时(C)A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变(第4题图)(第5题图)5．(2015，盘锦)如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻。

2019年中考物理真题集锦——专题六十：动态电路1.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A. 电流表示数变大，R0两端的电压变大B. 电压表示数与电流表示数的比值不变C. 通过R0的最大电流为0.24AD. R0在电路中的最小电阻值为15Ω2.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
