2018年中考物理试题分类汇编动态电路综合计算-副本

2108年中考物理真题归类汇编——“电表示数变化”考题荟萃（一）类型一：滑动变阻器与用电器串联1．（2018•滨州）如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（）A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变小2．（2018•凉山州）如图所示，闭合电路中的开关S，将滑动变阻器的滑片P向左移动时，两电表的读数变化情况是（）A．电压表读数变小，电流表读数变小B．电压表读数变大，电流表读数变小C．电压表读数变大，电流表读数变大D．电压表读数变小，电流表读数变大3．（2018•新疆）如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗4．（2018•攀枝花）如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表的示数变大，电压表V1的示数变小，V2的示数不变B．电流表的示数变大，电压表V1的示数变小，V2的示数变大C．电流表的示数变小，电压表V1的示数变大，V2的示数变小D．电流表的示数变大，电压表V1的示数不变，V2的示数变小5．（2018•自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数不变6．（2018•南充）在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A．电压表V1示数不变，电压表V2示数变大B．电流表A示数变大C．电压表V2示数与电流表A示数的比值变小D．电压表V1示数与电流表A示数的比值不变7．（2018•广安）如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A8．（2018•安徽）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。

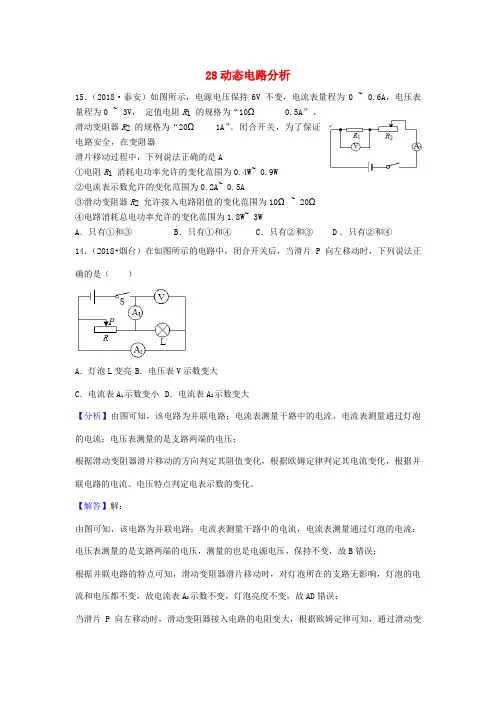

28动态电路分析15．（2018·泰安）如图所示，电源电压保持6V 不变，电流表量程为0 ~ 0.6A，电压表量程为0 ~ 3V，定值电阻R1 的规格为“10Ω0.5A”，滑动变阻器R2 的规格为“20Ω1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是A①电阻R1 消耗电功率允许的变化范围为0.4W~ 0.9W②电流表示数允许的变化范围为0.2A~ 0.5A③滑动变阻器R2 允许接入电路阻值的变化范围为10Ω ~ 20Ω④电路消耗总电功率允许的变化范围为1.8W~ 3WA．只有①和③B．只有①和④C．只有②和③ D ．只有②和④14．（2018•烟台）在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表V示数变大C．电流表A1示数变小D．电流表A2示数变大【分析】由图可知，该电路为并联电路；电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化。

【解答】解：由图可知，该电路为并联电路；电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压，测量的也是电源电压，保持不变，故B错误；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，故AD错误；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，故C正确。

故选：C。

【点评】本题考查了滑动变阻器的应用原理和并联电路中电压、电流的特点，较为简单。

10．（2018•枣庄）在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数不变，电压表的示数不变D．电流表的示数变小，电压表的示数不变【分析】由电路图可知，灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压。

2018年全国各地中考物理试题电学学计算题汇编(最全)2018年全国各地中考物理试题电学学计算题汇编精选1．某物理兴趣小组设计了一个压力报警装置，工作原理如图所示。

ABO为一水平杠杆，OA长120cm，O为支点，AB：OB=5：1；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示。

闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号。

踏板、压杆和杠杆的质量均忽略不计。

求：F/N R/Ω 0 45 5 34 10 24 15 18 20 14 25 12 30 10 … … 电源电压为多少？当报警器开始报警时，踏板设定的最大压力值为多少？若电源电压变为14V，为保证报警器仍在踏板原设定的最大压力值时报警，应在杠杆上水平调节踏板触点B 的位置。

试计算说明触点B应向哪个方向移动多少厘米？2．体感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小。

测量压力大小的压力传感器，工作原理如图所示，其中M、N均为绝缘材料，M、N间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压恒为12V，已知压力F 的大小与R2的阻值大小成正比例关系。

闭合开关S，压力F0=0时，滑片P在最上端；压力F1=1N时，电流表示数为1A，电压示数为3V，当滑片P滑至最下端时，电压表示数为．求：定值电阻R1的大小；压力F1与R2阻值之比k；当滑片P滑至最下端时，压力F2的大小；压力F的大小与电压表示数之间的函数关系表达式。

第 1 页共19 页3．在图甲所示的电路中，电源电压保持不变，电阻R2的阻值为30欧。

闭合电键S，电流表的示数为安。

当S和S1都闭合时，电流表示数如图乙所示，求：求电源电压U。

求通过电阻R1的电流I1。

求总电阻R的阻值。

4．如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为．求：电流表A1的示数I1；电阻R2的阻值。

分类汇编：综合计算题1.（201潍坊）8如图所示是一种常见的封闭电热水袋，其性能参数如表中所示。

已知电热水袋加热效率为80%，水的比热容c=4.2×103J/（kg•℃），水的密度ρ=1.0×103kg/m3．将袋内20℃的水加热到自动断电，求：（1）袋内水吸收的热量（2）需要的加热时间额定电压额定加热功率220V 400W袋内充水自动断电温度1.0L 60℃解:（1）由ρ=可得袋内水的质量：m=ρ水V=1.0×103kg/m3×1.0×103=1kg，袋内水吸收的热量：Q=cm（t﹣t0）=4.2×103J/（kg•℃）×1kg×（60℃﹣20℃）=1.68×105J；（2）由η=可得消耗电能：W===2.1×105J，由P=可得，需要的加热时间：t===525s。

答：（1）袋内水吸收的热量为1.68×105J；（2）需要的加热时间为525s。

2.（2018•青岛）探究小球在斜面上的运动规律如图甲所示，小球以初速度20m/s从A点沿着足够长的光滑斜面滑下，它在斜面上的速度ν随时间t均匀变化。

实验数据如下表（1）根据表中数据，在图乙中描点并画出小球的v﹣t图象。

（2）小球的运动速度v与时间t的关系式为v= 5m/s2t+2.0m/s ；（3）如图丙所示，以速度v1做匀速直线运动的物体在时间t内通过的路程是s1=v1t1，它可以用图线与时间轴所围矩形（阴影部分）的面积表示。

同样，图乙中图线与时间轴所围图形的面积，也能表示这个小球在相应时间t內通过的路程s。

上述小球从A点沿光滑斜面滑下，在时间t内通过的路程的表达式为s= 2.0m/s×t+5m/s2t2。

【分析】（1）根据表中数据，由描点法作图；（2）由上图知，小球的运动速度v与时间t的关系式为一次函数关系，设为v=kt+b，将表中前2组数据，代入①得出k和b，得出小球的运动速度v与时间t的关系式；（3）图乙中图线与时间轴所围图形的面积表示这个小球在相应时间t內通过的路程s。

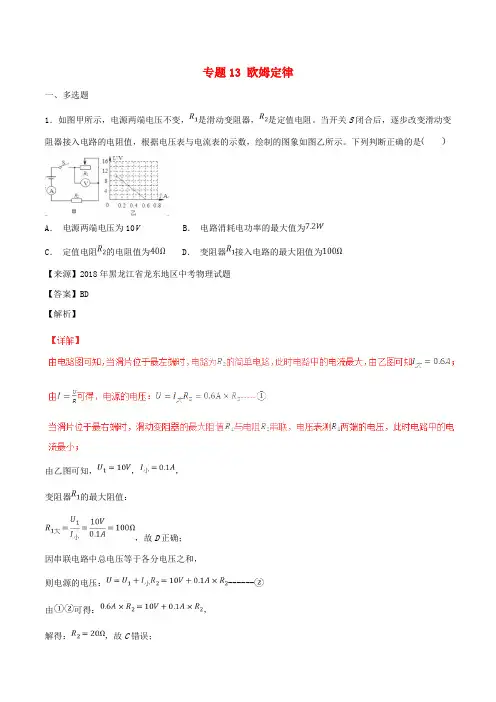

专题13 欧姆定律一、多选题1．如图甲所示，电源两端电压不变，是滑动变阻器，是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是A．电源两端电压为10V B．电路消耗电功率的最大值为C．定值电阻的电阻值为 D．变阻器接入电路的最大阻值为【来源】2018年黑龙江省龙东地区中考物理试题【答案】BD【解析】由乙图可知，，，变阻器的最大阻值：，故D正确；因串联电路中总电压等于各分电压之和，则电源的电压：------由可得：，解得：，故C错误；电源的电压：，故A错误；电流最大时，电路消耗的最大电功率：，故B正确。

故选BD。

【点睛】此题目很有代表性，重点是欧姆定律和电功率的计算，关键是根据电源电压不变，利用图像中的条件列出关于电源电压的关系式，可求出未知的电阻和电源电压，再利用相关公式进行解题。

2．如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（）A．灯泡L2亮度变亮，电流表示数减小B．灯泡L1亮度不变，电压表示数增大C．电流表示数不变，电压表示数增大D．电流表示数不变，电压表示数不变【来源】2018年江西省中考物理试题【答案】BC【解析】滑片P向左滑动时，滑片P以右电阻丝的阻值变大，由U=IR可知，电压表示数变大，BC正确，D错误；故选BC。

【点睛】重点是欧姆定律的应用和电路的动态分析，读懂电路图是关键，明确当滑片移动时接入电路的电阻是不会变化的，变化的只是电压表并联的部分，据此分析判断。

二、单选题3．如图是一个天然气泄漏检测电路的原理图。

电源电压恒定不变，为定值电阻，R为气敏电阻其阻值随天然气浓度的增大而减小，则A．天然气浓度增大，电压表示数变小 B．天然气浓度增大，电流表示数变小C．天然气浓度减小，电压表示数变小 D．天然气浓度减小、电流表示数变大【来源】2018年黑龙江省龙东地区中考物理试题【答案】C【解析】反之，当天然气浓度减小时，电阻变大，电路中电流变小，电流表示数变小，故D错误；由可知的电阻不变，电流减小时，两端的电压变小，即电压表示数变小，故C正确。

专题12 电路电流电压电阻一、单选题1．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是A． B．C． D．【来源】广西梧州2018年中考物理试题【答案】B【解析】【详解】D．当只闭合开关时，两灯泡都发光；只闭合时绿灯亮。

故D不正确。

故答案为B。

【点睛】本题考查了电路的串、并联在实际中的应用，关键是知道红绿交通信号灯两灯泡不会同时亮，它们可以独立工作互不影响，从而找出最符合题意的答案。

2．取两个相同的验电器甲和乙，使甲带电，乙不带电。

如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来会发现验电器金属箔的张角A．甲、乙都增大 B．甲、乙都减小C．甲、乙都不变 D．甲减小，乙增大【来源】广西梧州2018年中考物理试题【答案】C【解析】【详解】【点睛】本题解答的关键是要知道橡胶棒是绝缘体，无法发生电荷的转移，因此金属箔的张角不会变。

3．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A． 3：4 B． 4：3 C． 7：3 D． 4：7【来源】青海省2018年中考物理试题【答案】A【解析】【详解】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=，由于电流表示数变化了，则说明通过R2的电流是I2=，又因为并联电路各支路两端的电压相等，即U1=U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故选A。

【点睛】本题考查的是串、并联电路的特点和电能的计算，解题的关键是得到两个支路电流大小。

4．用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是A．带正电荷B．带负电荷C．不带电荷D．无法判断【来源】青海省2018年中考物理试题【答案】A【解析】【详解】自然界存在两种电荷，正电荷和负电荷，且同种电荷相互排斥，异种电荷相互吸引。

2018年全国各地中考物理试题分类汇编----电学部分（2018重庆）5．在图3所示的电路中，闭合开关后两盏灯都可能发光的是A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合图3（2018重庆）6．某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为 2 V时，电流为0.6A（2018福州）12．如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。

过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了 B．L1短路 C．L2灯丝断了 D．L2短路（2018福州）14．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是（）（2018菏泽）8．小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着。

他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。

小明利用这两种开关设计了一个“聪明”的电路：（1）白天路灯不亮（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开请判断小明设计的电路图是图4中的（）图4（2018杭州）17.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。

其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。

下列电路图中合理的是（2018衢州）20．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

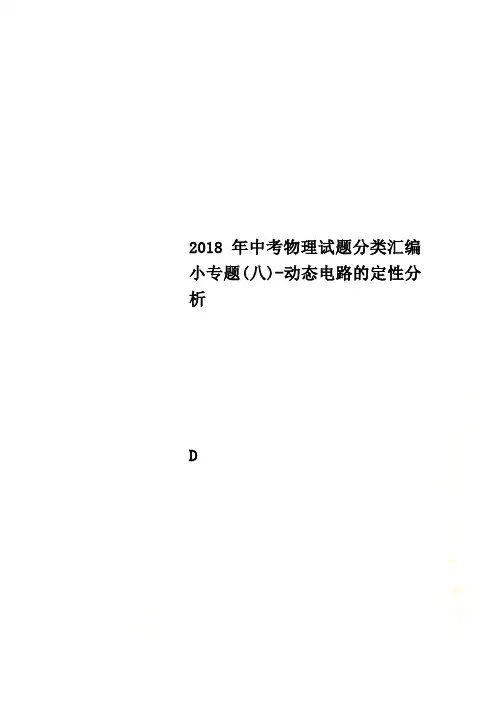

2018年中考物理试题分类汇编小专题(八)-动态电路的定性分析D6.（2018.重庆B）如图所示的电路中，电源电压保持不变，闭合开关S，灯泡L发光，移动滑动变阻器的滑片P，下列说法正确的是（ A）A．向右移动滑片P，电流表示数减小，电压表示数增大B．向右移动滑片P，电流表示数增大，电压表示数减小C．向左移动滑片P，电流表示数减小，电压表示数减小D．向左移动滑片P，电流表示数增大，电压表示数增大7.（2018.自贡）如右图所示的电路，电源电压保持不变，闭合开关s,当滑片P向左移动时，下列说法正确的是（ B ）A．电流表示数变小B．电流表示数变大C．电压表示数变小 D. 电压表示数不变8.（2018·德阳）如图所示,电源的电压不变,闭合开关S,滑动变阻器的滑片P向左移动过程中,下列说法中正确的是( B )A. 电流表A的示数减小,电压表V的示数增大B. 电流表A的示数增大,电压表V的示数减小C. 电流表A和电压表V的示数都减小D. 电流表A和电压表V的示数都增大9.(2018.四川南充）8.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中 ( D )A.电压表V1，示数不变，电压表V2示数变大B.电流表A示数变大C.电压表V2示数与电流表A示数的比值变小D.电压表V1示数与电流表A示数的比值不变10.（2018·聊城）如图,R为光敏电阻,其是定值阻值随光照强度的增大而减小,R1电阻。

闭合开关,逐渐增大光敏电阻上的光照强度，电表示数变化情况是（D）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电压表和电流表示数的比值将变小D.电流表和电压表示数均变大11.（2018.天津）如图所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（D）A.两个电流表的示数都变大B.两个电流表的示数都变小C.电流表 A1 示数不变，电流表 A2 示数变大D.电流表 A1 示数不变，电流表 A2 示数变小12.（2018·遂宁）如图所示电路，电源电压保持不变，闭合开关S,将滑动变阻器的滑片P向b端移动，则在移动过程中（ C ）A.电压表V的示数变小，电流表A1的示数变大B.电压表V的示数不变，电流表A2的示数变小C.电压表V的示数与电流表A1的示数的乘积变小D.电压表V的示数与电流表A1和A2的示数差的比值不变13.（2018.威海）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（D）A电磁铁的右端为N极B.小磁针将顺时针旋转C.当p向左滑动时，电磁铁的磁性增强，指示灯变暗D.当P向右滑动时，电磁铁的磁性减小，电压表的示数减小14.（2018•广安）如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（ D ）A．灯泡L变暗 B．电压表示数变小C．电流表A1示数变大 D．整个电路消耗的总功率变小15.（2018•临沂）如图所示的电路中，电源电压恒为3V,灯泡L的电阻为10Ω且保持不变。

一、选择题1（2018.山东威海）如图4甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图4乙所示，下列说法正确的是()1的阻值为20Ω2的最大阻值为50ΩC.电源电压为6VD.该电路消耗的最大电功率为0.9W2（2018.山东德州）图11是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。

以下说法错误的是A.若酒精气体浓度越大，电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时，电路消耗的总功率为0.6WD.若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W3（2018.四川达州）如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（ B ）A．R1先后两次消耗的电功率之比为3：4B．滑动变阻器R2的最大阻值为10ΩC．电源电压为10VD．R1的阻值为20Ω4．（2018•玉林）如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（B）A．电路消耗的最小功率为2.5WB．滑片P在中点时，灯泡消耗的功率为2.4WC．滑片P在中点时，灯泡消耗的功率为3.2WD．滑片P在最左端时，2内电流通过灯泡所做的功为10J5.（2018•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（B）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W二、填空题6．（2018•南京）如图所示，电源电压不变，R2=30Ω，R3=10Ω．只闭合S1，电流表Ⓐ示数为0.2A，电压表Ⓥ示数为4.0V，则定值电阻R1为20 Ω，电源电压为 6 V．闭合S1、S2、S3，电流表A1、A2示数之比为5:2 ，通电电阻R1产生的热量为108 J。

2018年中考物理真题汇编--力学综合计算及答案2018年中考物理真题汇编——力学综合计算题及答案1、(2018•湖南) 为了节约水资源，公厕用的定时定量冲水装置主要部件如图所示。

浮筒底面积为$S_1=100cm^2$且足够高，略大于出水口的圆形阀门（厚度不计）的表面积为$S_2=20cm^2$，浮筒与阀门用细杆相连，不计浮筒、阀门、轻杆的重量。

通常情况下，水龙头以滴漏形式向储水桶供水，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水，问即将开始冲水时（$g=10N/Kg$，$\rho_{水}=1.0×10^3kg/m^3$）：1）阀门所受水的压强$p$为多少？2）浮筒对阀门的拉力为多大？3）浮筒浸入水中部分的深度$H$为多少？解：（1）$p=\rhogh=1.0×10^3J/kg×10N/kg×0.2m=2000Pa$2）阀门刚被拉起时，因为不计重力，故阀门在竖直方向只受到细杆的拉力$F$和水的压力而平衡。

拉力$F=F_{压}=pS=2000Pa×2×10^{-3}m^2=4N$3)浮筒刚被拉起时，因为不计重力，故浮筒在竖直方向只受到浮力和细杆的拉力$F'=F=4N$。

由力的平衡得$F'=F_{浮}=\rho_{水}gV_{排}$，$\therefore4N=1.0×10^3kg/m^3×10N/kg×10^{-2}m^2×H$，$\therefore H=0.04m$2、（2018•广西）如图所示，实心物体A漂浮在水面上，现利用电动机通过滑轮组拉动A，使A向下运动。

已知A的体积为$1m^3$，密度为$0.5×10^3kg/m^3$．动滑轮重为$1×10^3N$，电动机工作时拉绳子的功率为$1.2×10^3W$且保持不变，不计绳重、摩擦和水的阻力，求：（1）A的重力；2）A浸没在水中受到的浮力；3）A向下运动的最小速度；4）A向下运动过程中，滑轮组机械效率的最大值。
