道依茨发动机数据信息BF6M1013E柴油发动机

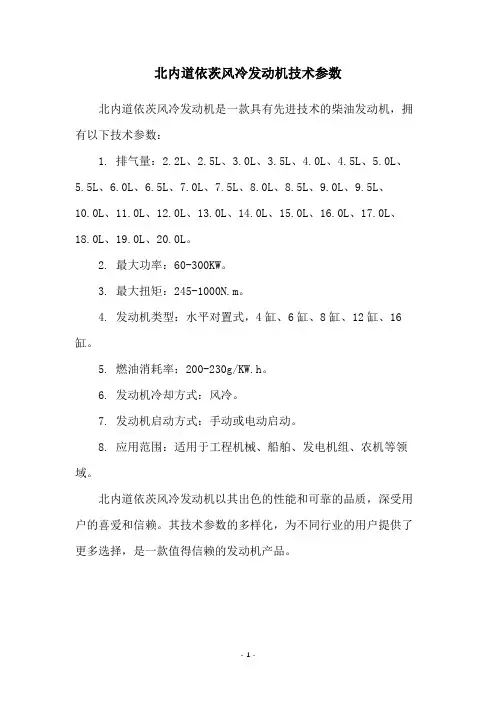

北内道依茨风冷发动机技术参数
北内道依茨风冷发动机是一款具有先进技术的柴油发动机，拥有以下技术参数：
1. 排气量：
2.2L、2.5L、
3.0L、3.5L、
4.0L、4.5L、
5.0L、5.5L、
6.0L、6.5L、
7.0L、7.5L、
8.0L、8.5L、
9.0L、9.5L、10.0L、11.0L、12.0L、13.0L、14.0L、15.0L、16.0L、17.0L、18.0L、19.0L、20.0L。

2. 最大功率：60-300KW。

3. 最大扭矩：245-1000N.m。

4. 发动机类型：水平对置式，4缸、6缸、8缸、12缸、16缸。

5. 燃油消耗率：200-230g/KW.h。

6. 发动机冷却方式：风冷。

7. 发动机启动方式：手动或电动启动。

8. 应用范围：适用于工程机械、船舶、发电机组、农机等领域。

北内道依茨风冷发动机以其出色的性能和可靠的品质，深受用户的喜爱和信赖。

其技术参数的多样化，为不同行业的用户提供了更多选择，是一款值得信赖的发动机产品。

- 1 -。

柴油机烧瓦抱轴原因分析发布时间：2009-2-24 17:43:11被阅览数：687次来源：石家庄北方道依茨柴油机维修有限公司●曲轴与瓦的质量不好，轴颈与瓦的光洁度差，尤其是大修更换过轴瓦的车辆。

* 大、小瓦安装不正确，间隙调整不当。

* 机油泵的齿轮严重磨损失效，供油压力减小，机油难以供应到指定润滑位置，造成轴瓦干摩擦。

* 机油油道被不洁杂质堵塞，使通往曲轴的机油受到阻隔，形成轴瓦干摩擦。

* 机油管路发生泄漏，机油循环供应系统压力下降，机油难以供应到指定润滑位置，形成轴瓦干摩擦。

* 发动机严重超负荷运转，出现长时间低速高扭矩工况，因发动机转速低时机油泵转速也低，供油量不足，但轴与瓦之间却形成高温，造成"抱死"。

* 使用了劣质空气滤清器，造成空气中的颗粒物大量进入发动机，产生磨粒磨损，甚至引起抱瓦。

* 润滑油粘度选择不当。

●发动机故障的声响判断发布时间：2009-2-24 17:39:03被阅览数：753次来源：石家庄北方道依茨柴油机维修有限公司1. 活塞敲缸（1）现象①在气缸体的上部发出一种有节奏的“嗒嗒嗒”的金属撞击声，响声严重时，会从曲轴箱加油口处冒黑烟。

②怠速时响声明显、清晰；加速时多个活塞敲缸，响声嘈杂。

③无负荷突然加速时声响显著，中速以上时，响声减弱或消失。

④发动机温度过低时响声明显，温度升高后，响声减弱或消失。

（2）判断方法①将油门置于响声较强位置，对发出异常响声的工作缸断缸时，响声即可减弱或消失。

在加机油或在气缸上部两侧用改锥、金属棒、听诊器、故障探测仪倾听时，发出响声的气缸附近响声较强，并有振动。

②向可疑气缸内加注30-40g浓机油，慢慢摇转曲轴4-5圈，约待1min 后再启动，若启动后敲击声减弱或消失，水冷柴油机的合理使用要点发布时间：2009-2-24 11:30:33被阅览数：636次来源：石家庄北方道依茨柴油机维修有限公司（1）冷却水需防垢水冷柴油机散热器常常会加注井水、河水等，随着时间的延长水道内逐渐结垢，影响散热效果，致使柴油机温度升高，功率下降，甚至“开锅”，缩短了柴油机的大修周期，因此应预防冷却水形成结垢。

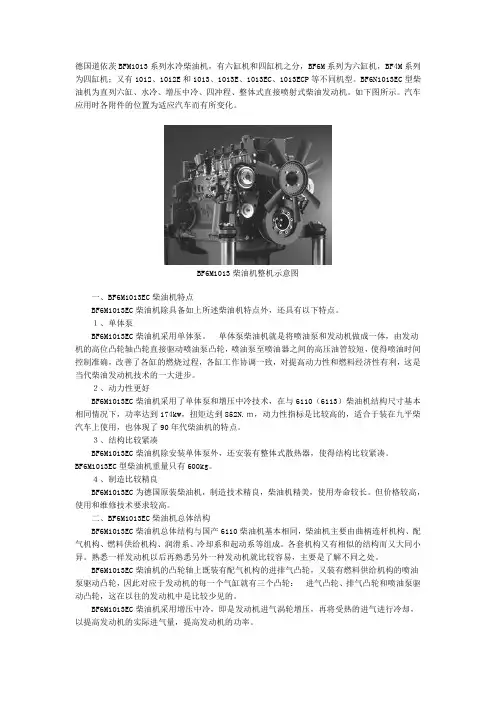

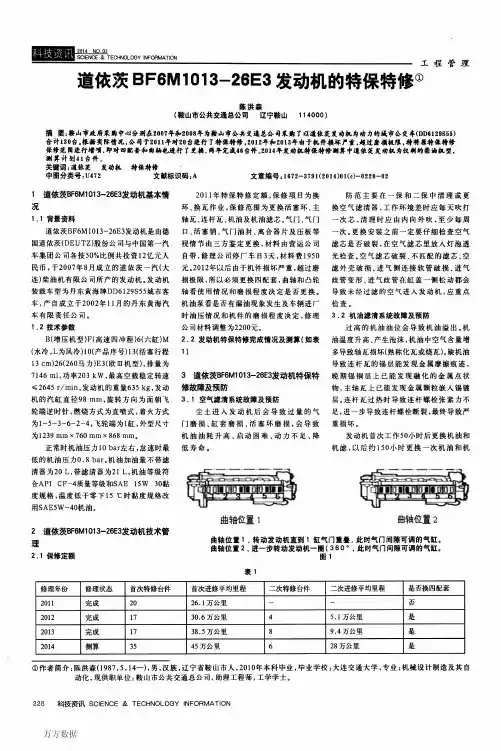

德国道依茨BFM1013系列水冷柴油机，有六缸机和四缸机之分，BF6M系列为六缸机，BF4M系列为四缸机；又有1012、1012E和1013、1013E、1013EC、1013ECP等不同机型。

BF6N1013EC型柴油机为直列六缸、水冷、增压中冷、四冲程、整体式直接喷射式柴油发动机。

如下图所示。

汽车应用时各附件的位置为适应汽车而有所变化。

BF6M1013柴油机整机示意图一、BF6M1013EC柴油机特点BF6M1013EC柴油机除具备如上所述柴油机特点外，还具有以下特点。

１、单体泵BF6M1013EC柴油机采用单体泵。

单体泵柴油机就是将喷油泵和发动机做成一体，由发动机的高位凸轮轴凸轮直接驱动喷油泵凸轮，喷油泵至喷油器之间的高压油管较短，使得喷油时间控制准确，改善了各缸的燃烧过程，各缸工作协调一致，对提高动力性和燃料经济性有利，这是当代柴油发动机技术的一大进步。

２、动力性更好BF6M1013EC柴油机采用了单体泵和增压中冷技术，在与6110（6113）柴油机结构尺寸基本相同情况下，功率达到174kw，扭矩达到852N.ｍ，动力性指标是比较高的，适合于装在九平柴汽车上使用，也体现了90年代柴油机的特点。

３、结构比较紧凑BF6M1013EC柴油机除安装单体泵外，还安装有整体式散热器，使得结构比较紧凑。

BF6M1013EC型柴油机重量只有600kg。

４、制造比较精良BF6M1013EC为德国原装柴油机，制造技术精良，柴油机精美，使用寿命较长。

但价格较高，使用和维修技术要求较高。

二、BF6M1013EC柴油机总体结构BF6M1013EC柴油机总体结构与国产6110柴油机基本相同，柴油机主要由曲柄连杆机构、配气机构、燃料供给机构、润滑系、冷却系和起动系等组成。

各套机构又有相似的结构而又大同小异。

熟悉一样发动机以后再熟悉另外一种发动机就比较容易，主要是了解不同之处。

BF6M1013EC柴油机的凸轮轴上既装有配气机构的进排气凸轮，又装有燃料供给机构的喷油泵驱动凸轮，因此对应于发动机的每一个气缸就有三个凸轮：进气凸轮、排气凸轮和喷油泵驱动凸轮，这在以往的发动机中是比较少见的。

道依茨一汽大柴BF4M1013系列柴油机当前位置:首页 >>道依茨一汽大柴BF4M1013系列柴油机产品简介产品满足国?、国?法规要求，在可靠性、动力性、经济性上均有显著优势。

主要属性最大扭矩转速 (r/min) 770~1100/1400排量(L) 7.146缸径×行程(mm) 108×130排放国?/国?整机质量(KG) 650道依茨大柴率先再中国市场推出欧洲同步生产和研发的BF4M1013道依茨系列柴油机。

凭借创新的研发科技、精湛的制造技术以及对细节的极度关注，道依茨大柴推出的道依茨系列柴油机将中国客户的实际需求于世界商用动力潮流完美融合，产品满足国?、国?法规要求，在可靠性、动力性、经济性上均有显著优势。

技术特点:采用经过欧洲市场12年验证的单体泵结构，性能稳定、可靠性高，平均大修里程比同类产品高10万公里，年出勤率多30天采用喷射压力最高的单体泵技术及上置进气道、短高压油管等结构，满足排放要求的前提下比同类产品百公里省油2-3升独有的单体泵供油系统，对燃油的品质要求低，适应中国油品的同时保证了整机的可靠性噪声低于96分贝，国内唯一不需要辅助手段就能达标的发动机一体化设计，结构紧凑、体积小，比同类产品重量轻100-150公斤结构简洁易于维修，所有的维修点都在发动机的同侧主要优势:1、世界级动力品牌世界三大发动机品牌道依茨、康明斯、珀金斯之一;历史最久的发动机生产厂，欧洲销量第一、世界保有量第一;2、欧洲成熟的内置式单体泵技术经过欧洲市场12年市场验证，中重型柴油机应用率达到75%，成熟稳定;单体泵放置在缸体中，燃油系统及缸体强度高于传统的外挂式的燃油系统及缸体，整机可靠性提升30%;最短的高压油管，有效杜绝了油管断裂的故障;国II、III均采用单体泵，从国II到国III的成本提升比其他产品低30%;采用机械式喷油器，国III产品适应中国的低品质燃油，对燃油滤清器的要求低，整机寿命不受影响;3、国内同功率段最轻的发动机，满足轻量化需求、适应计重收费;结构紧凑、维修费用低世界顶级的轻量化设计，与欧洲同步生产;12亿投资过程保障，确保满足设计要求;整机重量比同功率产品轻100-250公斤，每年多赚0.7-1.7万元所有维修点都在发动机的一侧，保养时间短、维修费用低;单个单体泵损坏维修成本是直列泵的40%，单次维修成本减少2000元4、高寿命-平均大修里程达到70万公里道依茨发动机针对中国市场运行环境，对运动组件(四配套、曲轴等)、基础结构件(缸体、缸盖等)、电控系统(ECU、传感器等)等进行强化改进;对比德国的质量控制及生产制造系统进行改进，细化到控制方法层面;台架及道路试验结果表明，国产道依茨发动机已经达到德国原装道依茨发动机平均大修里程标准(70万公里)。

世界动力财富引擎BFM1013发动机结构与维修道依茨公司是世界著名的柴油机的独立制造厂商，由历史上著名的四冲程发动机的发明者奥托于1864年创建，目前公司在德国有4个发动机厂，在全球有17个许可证和合作厂，所产柴油机功率范围从10至10, 000马力。

道依茨公司素以其风冷柴油机问名于世，九十年代初，道依茨公司又开发研制出了崭新的水冷发动机（1013、2012、2013、1015等系列，功率范围从30kW到440kW），新系列发动机具有体积小、功率大、噪音低、排放好、冷起动容易等特点，能满足当今世界苛刻的排放法规，具有广泛的市场前景。

道依茨柴油机应用范围宽广，包扩卡车、客车、工程机械、叉车、农用机械、压缩机、发电机组及船舶等。

1876年生产出世界第一台4冲程内燃机1872 年戴姆勒任公司的技术经理1936年兼并马墓路斯车辆公司1864 N.A. Otto 和 E . Langen创建了 世界上第一个生产内燃机的企业1926 年开始批量生产DEUTZ 拖拉机1882 在德国曼海姆市建立MWM发动机厂1898年生产 出世界上第一台柴油机1896年生产出世界上第一台铁路机车1944年开始在德国的乌尔姆市生产风冷柴油机1949 年开设在德国的科隆市生产风冷柴油机1950 年拥有职工13000人，年产40000台柴油机，10000辆拖拉机和6000辆商用车1959 年开始生产航空发动机和燃汽轮机1970 年累计生产了20000台铁路机车1985 年兼并了曼海姆（MWM ）发动机公司1998年和VOLVO 公司签订战略合作伙伴协议，根 据这一协议，VOLVO 公司自2000年开始停止其10 升以下排量柴油机的生产，并在其生产的卡车， 客车，工程机械，发电机组等产品中全面采用DEUTZ柴油机1992年开始在德国科隆生产新开发的BFM1012/1013系列水冷柴油机2007年8月道依茨公司与一汽集团在大连成立合资公司,为用户提供BFM1013/2012/2013系列水冷柴油机。

√直喷式内燃发动机（柴油）√交流同步发电机（单轴承）√众智自启动控制器、电瓶充电器（200kW 含以上）√普通仪表控制器（200kW 以下）√散热器水箱、皮带驱动冷却风扇、风扇安全护罩√塑壳或框架式断路器√免维护蓄电池以及电池连接线√钢结构底座，内置复合减震器√排气弯头、排气波纹管、排气消音器√随机专用工具、随机资料√加厚塑膜包装静音型机组（需选装）135kW/168.75kVA型号ModelSF-120GF常用功率Prime power 千瓦（KW）120备用功率Standby power 千瓦（KW）135常用功率Prime power 千伏安（KVA）150备用功率Standby power千伏安（KVA）168.75型号Model SF-120GF额定转速Rated speed转（r/min）1500相数/线数phases/lines/3相4线噪音Noise limit分贝(db)≤109最大输出电流Maximum output current安培（A）216满载燃油消耗率Fuel Consumption at100%升/小时（L/H）≤209机组外型尺寸Gensets Dimensions毫米（MM）2400*1200*1780机组重量Gensets weight千克（KG）1400型号Model BF6M1013ECG1发动机品牌Engine brand大连道依茨生产厂家Manufacturer道依茨一汽（大连）柴油机有限公司额定功率Rated power千瓦（KW）/1h功率1-hour power千瓦（KW）153发动机型式Engine type立式、直列、水冷、四冲程燃油喷射形式Injection Type机械单体泵Mechanical unit pump 进气方式Intake way增压中冷Turbocharged Inter-cooled 发动机气缸数No.of Cylinders6缸径行程piston stroke毫米（MM）108/130mm总排量Displacement升（L）7.15压缩比Compression ratio19:01机油容量Oil capacity升（L）/机油消耗率Oil consumption g/(kw.h)≤0.5排放Emission T2启动方式Starting way24V直流电启动调速方式Governor Type机械调速Mechanical适用海拔高度Applicable altitude米(M)≤2500外形尺寸Engine dimension毫米（MM）/重量Engine Dry Weight千克（KG）708KG(不带冷却系统)水箱散热器Water tank radiator铝散热芯、40℃或者50℃环境温度√机油、防冻液、防冷凝加热器、电缆线√分体式日用燃油箱、一体式底座燃油箱√四保护、自启动机组控制屏、ATS双电源转换柜、并机柜√发动机驱动风扇及40℃环境温度散热水箱√固定式静音型机组（箱柜）、移动式静音机组（箱柜拖车）√固定式防雨型机组（箱柜）、移动式防雨机组（箱柜拖车）√集装箱式外罩或静音箱√放冷凝机油加热器和水道加热器型号Model SF120发电机品牌(标配)Generator brand（Standard）昇丰生产厂家Manufacturer扬州市圣丰发电设备厂额定功率Rated power120材质material quality100%铜线绕组轴承数Number of Bearing单轴承防护等级Protection Grade IP23励磁方式Exciter Type无刷、自励调压方式Voltage regulation mode AVR自动调压绝缘等级Insulation Class H电话干扰系数Telephone interference Factor(TIF)≤50电话谐波因数Telephone harmonic factor(THF)≤2%稳态电压调整率Voltage Regulation,Steady State≤±0.5%瞬态电压调整率Transient State Voltage≤+20%～-15%电压波动率Voltage fluctuation rate≤±0.5%稳态频率调整率frequency regulation，Steady State≤±0.5%瞬态频率调整率Transient frequency regulation≤+10%～-7%频率波动率Frequency fluctuation≤±0.5%其它可选品牌Other brands can be selected斯坦福STAMFORD马拉松利莱森玛英格兰电西门子凯捷利恒通领驭等控制系统的监控与保护柜安装于电机或机组底座上。

BF6M1013CP柴油机“过热”道依茨柴油机维修服务网2008-09-24 17:40:04 作者:SystemMaster 来源: 文字大小:[大][中][小]一台工程机械用道依茨BF6M1013CP柴油机，在进行了供油系统的维修工作后发现：只要带负荷作业十余分钟，就会出现水箱翻水（冒气泡－像开锅一样），发动机整体温度很高。

毫无疑问，该机出现了常说的“过热”。

经过仔细的检查和排查，未发现油路系统问题（没有早燃或后燃现象）；水泵、冷却风扇及驱动皮带也没有问题；节温器也未发现异常。

发动机停机后检查水箱，发现水箱中仍有气体，所以认定此故障是由于闭式冷却水循环系统中有空气所致。

松开水箱底部防水螺栓排出空气并补充冷却液后，发动机温度正常。

BFM1013ECP柴油机冒烟故障排除道依茨柴油机维修服务网2008-12-22 15:31:06 作者:SystemMaster 来源: 文字大小:[大][中][小]１、故障形态发动机运转时工况突变，无规律，故障发生时功率下降并伴有排兰白烟现象。

２、排查过程调正气门间隙，更换单体泵，调校喷油器至正常值，检查调速器无异常，检查气缸压力均在允许范围之内。

由于故障为偶发性很难定位，为诱发故障出现启动发动机后反复变化转速，最后致使故障现象出现，采用断缸法发现三缸断缸后兰白烟消失，确认该缸为故障点。

３、拆检及维修过程单体泵为新件（道依茨原装正品）没理由怀疑其可靠性及安装正确性，垫片选择精确不影响该缸点火角，进一步拆检滚轮挺柱发现检滚轮挺柱滚轮异常磨损，在360度圆周某一点硬性缺损形成凹形达3MM。

故障成因是当凸轮轴偏心轮在发动机运转过程中作用于滚轮挺柱缺损凹点时造成该缸点火角太迟，当凸轮轴偏心轮作用于滚轮挺柱未磨损部位时该缸工作正常。

经修磨凸轮轴偏心轮消除擦伤，更换滚轮挺柱、重新确认该缸EP值（此项工序需动用DEUTZ专用量器具），重新更换调整垫片。

装复后故障排除。

BFM1013柴油机起动困难故障原因道依茨柴油机维修服务网2008-11-28 11:42:25 作者:SystemMaster 来源: 文字大小:[大][中][小]一、故障现象：１、发动机经常启动困难，特别是热机启动困难；２、燃油消耗量偏大；３、每次启动困难时，油路中都有空气，排空后才能启动；４、排气烟度较大。

道依茨发动机1013系列单体泵的调整调整供油正时的方法如下：打开喷油泵侧面的检查窗口，找准要调的柱塞所对应的挺柱；拧松该挺柱上的正时螺钉锁紧螺母；若正时迟后，应旋出正时螺钉少许，用锁紧螺母锁紧再试；若正时超前，应旋入正时螺少许，用锁紧螺母锁紧再试(这种情况很少)；每次调后，都要小心地慢转凸轮，使柱塞升到最高点。

然后，用螺丝刀撬起柱塞尾部，用厚薄规(塞尺)测量柱塞尾部与正时螺钉头之间的间隙。

此间隙不得小于0.4mm，以防柱塞顶到出油阀座，损坏两组偶件。

如果只有间隙小于0.4mm 才能满足正时要求，则必须换用新柱塞偶件。

供油提前器的维修正像汽油机的点火提前一样，柴油机也要在活塞运行到压缩行程的上止点之前就开始喷油，称为喷油提前角，有了喷油提前才能保证燃油雾化和燃烧后最大限度的发挥出动力。

而喷油泵从喷油开始到压缩上止点前的曲轴转角称为供油提前角，在喷油泵的前端的提前器外壳上有一条刻线和指示片表示供油提前角。

提前器的常见故障是油封漏油和从动盘磨损。

提前器里的零件是在油中工作的，油对飞铁的振动起阻尼作用，缺油会影响提前器的工作性能；从动盘的曲线形状磨损，也会改变提前器的工作性能。

因此，当柴油机高速动力不足、烟色变浓、过热时，应想到检查提前器的特性。

提前器的工作特性，需在喷油泵试验台上检查。

对于非增压的CA6110型发动机用提前器，在转速低于500r•min-1时，提前角为0°；在1500r•min-1时，提前角为6.5°。

对于增压型发动机用提前器，在转速低于500r•min-1时，提前角为0°；在1300r•min-1时，提前角为5°。

提前角随转速的变化为线性，即随转速的变化成正比例变化。

如果试验所测得的特性曲线偏离了上述要求，应予以检修。

提前器的工作特性发生了变化，说明从动盘与飞铁滚轮接触的表面出现了磨损，可将其拆出，用油石修磨其曲面形状，使其恢复原有形状。

再在从动盘弹簧座下垫上相当于磨损和修磨总量厚度的垫片，使曲面的位置不变。
