反馈类型判别方法总结

反馈种类及判断方法图文分析调试图3.23电路，断开R2与R1的链接导线，观察输出波形。

(a)未断开导线(b)断开导线图3.23 输出波形在图3.6 所示的电路中，除了了解集成运放应用电路的运算关系之外，整个电路的放大倍数在大小上并不是LM358 标称的105左右，而是R F/R1。

为何会出现上述现象呢？可以看到在LM358 的输入与输出之间通过一电阻连接，即电路的输出反过来会影响输入，从而影响了整个电路的放大倍数，整个过程称为反馈。

通过实验认识到反馈能影响电路的电压放大倍数，那么对其他特性参数是否也有影响呢？1.反馈定义将放大电路输出量(电压或电流)的一部分或全部通过某些元件或网络(称为反馈网络)反向送回到输入端，以此来影响原输入量(电压或电流)的过程称为反馈。

反馈放大电路的方框图如下图3.24所示。

图中X i、X o、X f分别表示放大器的输入、输出和反馈信号。

而A和F为该电路中基本放大器的开环电压放大倍数及反馈网络的反馈系数。

图3.24 反馈放大电路框图2.反馈的类型及判别⑴正负反馈在反馈放大电路中，反馈量使放大器净输入量得到增强的反馈称为正反馈，使净输入量减弱的反馈称为负反馈。

通常采用“瞬时极性法”来判断是正反馈还是负反馈，具体方法如下。

①假设输入信号某一瞬时的极性。

②根据输入与输出信号的相位关系，确定输出信号和反馈信号的瞬时极性。

③再根据反馈信号与输入信号的连接情况，分析净输入量的变化。

若反馈信号与输入信号在同一端口，且反馈信号与输入信号极性相同，则为正反馈，反之为负反馈；若反馈信号与输入信号在不同端口，且反馈信号与输入信号极性相同，则为负反馈，反之为正反馈。

④电阻、电容、电感元件不会改变信号的极性。

⑤晶体管元件的基极和集电极的极性相反，和发射极的极性相同，如图3.25所示。

利用瞬时极性法可看出，图3.26所示的测试电路的反馈信号和输入信号在同一端口，且极性相反，故该电路为负反馈。

图3.25 晶体管三极信号极性图3.26 负反馈电路⑵交流反馈与直流反馈在放大电路中存在有直流分量和交流分量，若反馈信号是交流量，则称为交流反馈，它影响电路的交流性能；若反馈信号是直流量，则称为直流反馈，它影响电路的直流性能，如静态工作点。

判断电路正负反馈的口诀技巧1.分析信号流向：首先，确定信号在电路中的流向。

正反馈下，信号会被放大并加在输入端，导致输出信号增强。

负反馈下，输出信号被减弱并反向加在输入端，导致输出信号稳定。

2.观察电路结构：观察电路的结构和组成部分。

正反馈电路中，信号在电路内是循环放大的，而负反馈电路中，信号被限制在一定范围内。

3.检查输入和输出关系：正反馈下，输入信号和输出信号之间的关系是正向的，即输入增加，输出也增加。

负反馈下，输入信号和输出信号之间的关系是反向的，即输入增加，输出减少。

4.分析频率响应：观察电路的频率响应，正反馈电路在一定频率范围内可能产生自激振荡，而负反馈电路可以提高稳定性和频率响应。

5.分析稳定性和失真：正反馈电路在一定条件下可能不稳定，并产生失真。

负反馈电路可以提高稳定性并减少失真。

6.注意非线性元件：非线性元件在电路中的作用通常会改变电路的性质，需要注意其对正负反馈的影响。

举例说明：1.比较器电路：比较器电路是一种经常使用正负反馈原理的电路。

例如，正反馈比较器电路中，当输入信号大于参考电压时，输出为高电平，当输入信号小于参考电压时，输出为低电平。

这里，正反馈使得输出信号加强并对输入信号进行放大。

2.放大器电路：放大器电路中的正负反馈也很常见。

例如，共射放大器是一种常见的正反馈放大器。

在负反馈情况下，输出信号对输入信号进行反相放大，并且稳定性更好。

而在正反馈情况下，输出信号会对输入信号进行同相放大，并可能导致不稳定和失真。

总结：判断电路正负反馈的口诀技巧包括：分析信号流向、观察电路结构、检查输入和输出关系、分析频率响应、分析稳定性和失真，以及注意非线性元件的影响。

这些技巧可以帮助我们在电路中快速识别正负反馈的作用，从而更好地理解电路的性质和行为。

浅谈反馈类型的直观判别法电子线路是电子、电工专业和电气维修等专业的专业基础课程。

学好电子线路能很好地为今后学习专业课打好基础。

而反馈部分是电子线路中的一个重点和难点。

特别是反馈类型的判别是职业技术学校学生在学习过程中的难点之一。

在多年的教学实践中,本人摸索出一套克服有关反馈类型的判别知识难点的方法,借助多媒体辅助教学,将学生已学过的晶体三极管的各电极间的相对相位关系和电工基础的串并联电路及电容器导电性能等知识应用进来,并尽可能地使判别方法简单直观化,最后归纳总结,巧记关键知识要点。

现将反馈类型的直观判别方法逐一分析如下:一、辨认电路中的反馈元件一个电路是否存在反馈,要看该电路有没有反馈元件。

要判别反馈类型,也首先要找到反馈元件的位置。

因此,准确辨认电路中的反馈元件是十分重要的。

任何同时连接着输出回路和输入回路,并且影响着输入回路的元件,都是反馈元件。

所以可以通过直接观察电路的方法,很快地辨认出电路的反馈元件。

例如图1所示,图a)中电阻rf是反馈元件;而图b)中电阻rf就不是反馈元件,因为它只连接到输入端的接地点,并没有对输入端起到任何影响。

二、正反馈与负反馈的判别首先,明确正反馈与负反馈的概念。

根据反馈极性的不同,可将反馈分为正反馈与负反馈。

使放大器净输入量增大的反馈,称为正反馈;反之称为负反馈。

考虑到职业技术学校学生的文化理论和专业基础都较差,为了方便学生的理解和判别,本人把这一概念简单直观化,即通过图2,向学生形象地介绍:当反馈信号与输入信号加在放大器输入端的同一个电极时,若二者的瞬时极性一致,为正反馈;反之为负反馈。

当反馈信号与输入信号加在放大器输入端的不同电极时,结果相反。

其次,理解放大器的三种基本接法中三极管各电极间的相对相位关系。

为了方便学生更快更好地掌握瞬时极性法,本人认为有必要先回顾一下三极管各极间的相对相位关系。

将放大器的三种基本接法示意图(图3)向学生逐一展示,通过直观比较,哪些是同相放大器,哪些是反相放大器?学生很快就能准确地回答出来(即:共发射极为反相放大器,其它为同相放大器)。

反馈的类型及判别方法反馈是指针对个人、组织或系统的行为、表现或结果所提供的信息。

它起到了纠正、改进和持续学习的作用。

正确的反馈可以帮助人们认识到自己的不足，为进一步发展提供指导。

在工作场所、教育环境和个人生活中，我们经常需要给予和接受反馈。

建立一个有效的反馈文化需要了解不同类型的反馈。

以下是常见的反馈类型及其判断方法。

1.正向反馈正向反馈是指对一个人或组织的积极行为或成就所进行的肯定和赞扬。

它可以增强个人或团队的自信心和积极性，促进更多优秀的表现。

判断方法：-反馈内容：正向反馈通常涉及到个人或团队做得好的方面，如出色的工作表现、创新思维、高效的团队合作等。

-反馈形式：正向反馈可以通过口头表扬、书面表扬甚至是奖励来表达。

它通常是直接的、具体的和具有时效性的。

2.建设性反馈建设性反馈旨在帮助个人或组织改进和发展。

它突出了问题和待改进之处，并提供具体的建议和解决方案。

判断方法：-反馈内容：建设性反馈关注改进的领域和机会，强调个人或团队应该如何提高和发展。

它通常是具体的、详细的和可行的。

-反馈形式：建设性反馈应该是以积极的方式给出，鼓励和支持个人或团队不断探索和实践新方法。

它可以通过面对面的讨论、书面建议或针对性的培训来提供。

3.负向反馈负向反馈是对个人或团队的错误行为、低效或不理想的成果的指出。

它的目的是纠正错误和促进改善。

判断方法：-反馈内容：负向反馈涉及到个人或团队需要改进的方面，如错误的决策、低质量的工作、缺乏合作精神等。

它应该是具体的、明确的和直接的。

-反馈形式：负向反馈应该是以建设性的方式进行，并提供具体的解决方案或改进建议。

它可以通过私下讨论、辅导或培训来实施。

4.360度反馈360度反馈是指来自不同方向的匿名反馈，包括上级、下级、同事和客户的意见和观点。

它提供了更全面和客观的反馈，帮助个人全面了解自己的优势和发展领域。

判断方法：-反馈内容：360度反馈应包括个人或团队的优势、盲点、可改进的方面以及对他人的影响等。

反馈类型的判断方法嘿，咱今儿就来说说这反馈类型的判断方法。

你说这反馈多重要啊，就像咱走路得知道往哪儿走一样，要是搞不清反馈类型，那不就跟无头苍蝇似的乱撞嘛！咱先打个比方哈，反馈就好比是给你指方向的人。

有的反馈呢，就像个温柔的小天使，轻声细语地告诉你“这边走这边走”，这就是积极反馈啦。

这种反馈就像冬日里的暖阳，让你心里暖洋洋的，干啥都更有劲儿了。

那还有一种呢，就像个严厉的老师，直接指出你的问题，“嘿，这儿错啦！”这就是消极反馈啦。

别一听消极就觉得不好，它其实也很重要啊，能让你知道自己哪儿不行，赶紧改正，免得在错误的道路上越走越远。

那怎么判断呢？这可得好好琢磨琢磨。

你得先学会观察啊，看看人家给你的表情、语气啥的。

要是满脸笑容，语气轻快，那大概率是积极反馈嘛。

要是皱着眉头，语气严肃，那可能就是消极反馈咯。

再就是从内容上看呀，要是光夸你，说你这儿好那儿好，那肯定是积极反馈啦。

但要是光说你这儿不对那儿不对，那就是消极反馈咯。

不过呢，可别死板地这么判断啊，有时候情况没那么简单呢！比如说，有人可能表面上在批评你，但其实是想让你进步，这算消极反馈还是积极反馈呢？所以啊，得结合具体情况来分析。

还有啊，有时候反馈可能不那么明显，就像雾里看花似的。

这时候你就得细心点儿，多想想，多琢磨琢磨。

比如说，人家说了句模棱两可的话，你就得想想，这背后是不是有啥深意呢？是不是在给你暗示啥呢？咱再举个例子哈，就说你做了个事儿，人家啥也没说，就笑了笑。

这时候你就得想想啦，这笑是啥意思呢？是觉得你做得好呢，还是觉得有点搞笑呢？这可得靠你的判断力啦。

判断反馈类型就像解一道谜题，得动脑子，得细心。

别嫌麻烦，这可是很重要的事儿呢！搞清楚了反馈类型，你就能更好地应对啦。

要是积极反馈，那就开开心心地接着干，争取做得更好。

要是消极反馈，那就赶紧改正错误，让自己变得更棒。

咱可不能小瞧了这反馈类型的判断方法啊，它就像我们生活中的指南针，能帮我们找准方向，少走弯路。

反馈的判别表1 放大电路中的反馈类型、定义、判别方法和对放大电路的影响例：判断下图所示放大电路的反馈类型。

解：（1）图（a)电路①反馈元件的判别从图中可以看出R f1、R f2从输出级连接到输入级，为反馈元件。

②反馈类型的判别设V1基极瞬时极性为（+），则V1的集电极为（—），V2基极为（—），V2的发射极为（—），V3的发射极为（—），集电极为（+），如图a所示。

a、R f1R f1接在V1的发射极，反馈信号与输入信号不接在同一节点，与输入信号电压相加减，为串联反馈。

引入V1发射极的瞬时极性为（+），反馈信号与输入信号不在同一个节点，加反馈电压后，加在V1发射极的电压减少，因而为负反馈。

R L接在输出端V3集电极上，假设将它对地短接，反馈信号为零，故为电压反馈。

R f1对直流、交流都能起反馈作用。

故R f1引入的是电压串联交直流负反馈。

（b ）b 、R f2 从图中可以看出，R f2反馈到V 1基极的瞬时极性为（—），表明反馈信号使净输入信号减小，为负反馈。

因反馈信号与输入信号在输入端为同一节点引入，以电流相加减，为并联反馈。

R f2接在V 3的发射极，而电路的输出级为V 3的集电极，假设将V 3集电极对地短接，R f2中仍有反馈信号存在，为电流反馈。

R f2对直流交流都能起反馈作用，所以R f2引入的是电流并联交、直流负反馈。

以下分析可加深对反馈信号与输入信号不在同一节点时反馈极性判别的理解；因反馈信号与输入信号不接在同一个节点，在输入端与输入信号必为电压相加减的形式出现。

在（a ）图中，R f2反馈到V 1发射极电压的瞬时极性为（+），表示增加，在假设V 1基极电位不变的情况下，净输入信号减少，为负反馈。

反之，假设反馈到V 1发射极为（—），表示减小，在假设V 1基极电位不变的情况下，净输入信号增大，为正反馈。

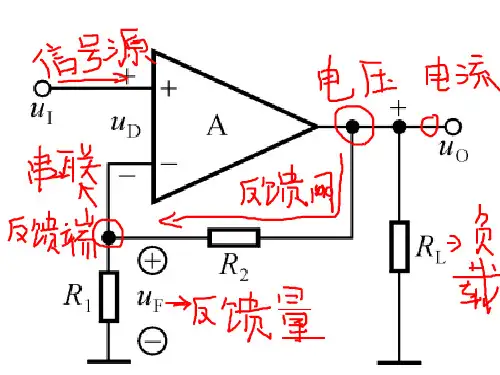

（2）图（b ）电路图中R 2为反馈元件，在图中标出瞬时极性。

假设同相输入端为（+），则集成运放输出端和三极管基极为（+），发射极为（+），它反馈到反相输入端为（+），又因为反馈信号与输入信号不是接在同一节点，故为串联负反馈。

电路中的反馈分类电路中的反馈分类1. 电压负反馈电压负反馈是指从放大器输出端取出输出信号电压的一部分（或全部）作为负反馈信号，也就说负反馈信号VF与输出电压VO成正比。

电压负反馈的特点是：电压负反馈能够稳定放大器的输出信号电压。

由于电压负反馈元件是并联在放大器输出端与地之间的，所以能够降低放大器的输出电压2. 电流负反馈电流负反馈是指从放大器输出端取出输出信号电流的一部分作为负反馈信号，换句话说：反馈信号VF与输出电流IO成正比。

电流负反馈的特点是：电流负反馈能够稳定定放大器的输出信号电流。

由于电流负反馈元件是串联在放大器输出回路中的，所以提高了放大器的输出电阻。

3. 串联负反馈电压和电流负反馈都是针对放大器输出端而言的，指负反馈信号从放大器输出端的取出方式。

串联和并联负反馈则是针对放大器输入端而言的，指负反馈信号加到放大器输入端的方式。

串联负反馈网络取出的负反馈信号VF，同放大器的输入信号Vi以串联形式加到放大器的输入回路中的，这样的负反馈称为串联负反馈。

串联负反馈的特点是：串联负反馈右以降低放大器的电压放大倍数，稳定放大器的电压增益。

由于串联负反馈元件是串联在放大器输入回路中的，所以这种负反馈可以提高放大器的输入电阻。

4. 并联负反馈并联负反馈是指负反馈网络取出的负反馈信号VF，同放大大器的输入信号Vi以并联形式加到放大器的输入回路中，这样的负反馈称为并联负反馈。

并联负反馈的特点是：并联负反馈降低放大器的电流放大倍数，稳定放大器的电流增益。

由于并联负反馈元件是与放大器输入电阻相并联的，所以这种负反馈降低了放大器的输入电阻。

5. 负反馈电路种类负反馈电路在放大器的输出端和输入端之间，根据负反馈放大器输入端和输出端的不同组合形式，负反馈放大器共有下列四种电路：电压并联负反馈放大器电路；电压串联负反馈放大器电路；电流并联负反馈放大器电路；电流串联负反馈放大器电路；负反馈电路接在本级放大器输入和输出端之间时称为本级负反馈电路，当负反馈电路接在多级放大器之间时（在前级放大器输入端和后级放大器输出端之间），称为放大环路负反馈电路。

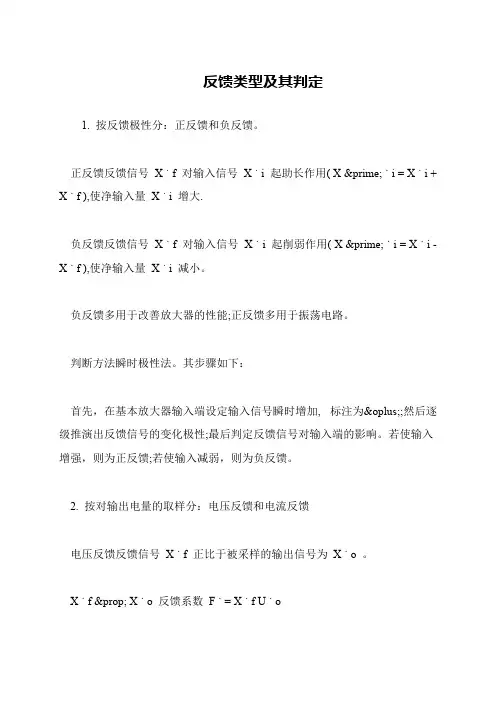

反馈类型及其判定
1. 按反馈极性分：正反馈和负反馈。

 正反馈反馈信号X ˙ f 对输入信号X ˙ i 起助长作用( X ′ ˙ i = X ˙ i + X ˙ f ),使净输入量X ˙ i 增大.
 负反馈反馈信号X ˙ f 对输入信号X ˙ i 起削弱作用( X ′ ˙ i = X ˙ i - X ˙ f ),使净输入量X ˙ i 减小。

 负反馈多用于改善放大器的性能;正反馈多用于振荡电路。

 判断方法瞬时极性法。

其步骤如下：
 首先，在基本放大器输入端设定输入信号瞬时增加, 标注为⊕;然后逐级推演出反馈信号的变化极性;最后判定反馈信号对输入端的影响。

若使输入增强，则为正反馈;若使输入减弱，则为负反馈。

 2. 按对输出电量的取样分：电压反馈和电流反馈
 电压反馈反馈信号X ˙ f 正比于被采样的输出信号为X ˙ o 。

 X ˙ f ∝ X ˙ o 反馈系数F ˙ = X ˙ f U ˙ o。

反馈的基本概念及判断方法反馈是指在某一系统或过程中，将系统或过程的某些信息输送回去进行处理或调整的过程。

反馈在管理学、控制论、经济学等领域中均具有重要作用，特别是在人力资源管理、市场营销等领域，反馈更是一个重要的概念。

反馈的基本概念1. 反馈的定义反馈是指将某些信息传送回原系统或过程中，便于调控、分析、调整等目的的过程。

2. 反馈的种类反馈有正反馈和负反馈两种。

•正反馈：正反馈产生的结果是正向放大。

反馈信号与输入信号同相加。

举例来说：停电时，不少家庭里的人都会使用蜡烛来照明，如果有个人点起一支蜡烛，那么其它人也会点蜡烛，这样就会形成一个“正反馈”环节，人们会越来越亢奋，蜡烛点数也会越来越多，最终导致烛光明亮到可以导致火灾。

•负反馈：负反馈产生的结果是负向放大。

反馈信号与输入信号反相加。

举例来说：家庭水龙头如果不关闭，会造成过流，最终导致水管爆裂，破坏设备，这是比较严重的后果，这种情况就可以引入一个负反馈机制。

当水压力达到一定程度时，负反馈会自动关闭水龙头，从而达到自我调节的效果。

判断反馈的好坏反馈机制不仅能调整系统内部的平衡，还能提高系统的效率。

因此，如何判断反馈的好坏就成了一个重要的问题。

在通过反馈机制进行管理的过程中，需要注意以下几个方面：1. 基于数据的反馈好的反馈机制需要基于数据，而且数据必须是准确的。

只有准确的数据才能为我们提供可靠的反馈信息。

因此，在反馈机制的实施中，需要高度重视数据的收集和分析。

2. 具有预测功能好的反馈机制必须具有预测的功能，这样才能发现问题，并采取相应的行动避免类似的问题出现。

通过观察数据走势和变化情况，可以有利于我们判断未来的趋势和变化，避免系统在某个时点出现崩溃。

3. 及时反馈好的反馈机制必须是及时的。

由于数据的变化时刻都在发生着，因此需要随时关注，随时反馈。

只有及时反馈，才能发现问题并及时调整以避免经济损失和人力资源浪费。

4. 可靠的执行好的反馈机制必须有可靠的执行并得到正确的实施。

反馈类型及其判定1. 按反馈极性分：正反馈和负反馈。

正反馈——反馈信号X ˙ f 对输入信号X ˙ i 起助长作用( X ′ ˙ i = X ˙ i + X ˙ f ),使净输入量X ˙ i 增大.负反馈——反馈信号X ˙ f 对输入信号X ˙ i 起减弱作用( X ′ ˙ i = X ˙ i －X ˙ f ),使净输入量X ˙ i 减小。

负反馈多用于改善放大器的性能；正反馈多用于振荡电路。

推断方法——瞬时极性法。

其步骤如下：首先，在基本放大器输入端设定输入信号瞬时增加, 标注为“⊕”；然后逐级推演出反馈信号的变化极性；最终判定反馈信号对输入端的影响。

若使输入增加，则为正反馈；若使输入减弱，则为负反馈。

2. 按对输出电量的取样分：电压反馈和电流反馈电压反馈——反馈信号X ˙ f 正比于被采样的输出信号为X ˙ o 。

X ˙ f ⊕ X ˙ o 反馈系数F ˙ = X ˙ f U ˙ o电流反馈——反馈信号X ˙ f 正比于被采样的输出信号为I ˙ o 。

X ˙ f ⊕ I ˙ o 反馈系数F ˙ = X ˙ f I ˙ o电压反馈和电流反馈的判定方法：方法一——输出短路法。

将反馈放大器的输出端对地沟通短路,若其反馈信号随之消逝, 则为电压反馈；否则为电流反馈。

方法二——按电路结构判定。

在沟通通路中,若放大器的输出端和反馈网络的取样端处在同一个放大器件的同一个电极上（输出端取样端同点），则为电压反馈；否则是电流反馈。

举例：推断反馈。

图6 .4中（a）是电压反馈，（b）是电流反馈。

3. 按输入信号与反馈信号的比较形式分：串联反馈和并联反馈串联反馈——反馈信号X ˙ f 与输入信号X ˙ i 在输入回路以电压形式比较（串联）。

U ˙ ′ i = U ˙ i －U ˙ f并联反馈——反馈信号I ˙ f 与输入信号I ˙ i 在输入回路以电流形式比较（并联）。

I i ' = I i I f串联反馈和并联反馈的判定方法：对于交变重量而言,若信号源的输入端和反馈网络的反馈端接于放大器件的同一个电极上（输入端与反馈端同点）,则为并联反馈；否则,为串联反馈。

刍议放大电路中反馈类型的判别方法放大电路是指将输入信号放大后输出的电路，反馈则是在电路中将一部分输出信号送回到输入端的一种技术。

反馈分为正反馈和负反馈两种，而在放大电路中的反馈则可以分为电压反馈和电流反馈两种类型。

判别放大电路反馈类型并理解其作用对于设计和应用放大电路是非常重要的。

电压反馈，是在放大电路中反馈一部分输出电压到电路的输入端。

对于共射放大电路来说，电压反馈会使输入电阻和输出电阻降低，同时频率响应也受到一定程度的限制。

电压反馈可以通过观察反馈回路将输出信号送回的方式进行判别。

如果反馈信号是由电位器、变阻器或分压电路进行调节，那么这就是电压反馈电路。

电压反馈使得输出电阻降低，而输出电压稳定而且频率响应不错。

电流反馈，是在放大电路中反馈一部分输出电流到电路的输入端。

对于共集放大电路来说，电流反馈会使得输入电阻和输出电阻升高，同时也会使频率响应受限。

电流反馈可以通过观察反馈回路将输出信号送回的方式进行判别。

如果反馈信号是由电流检测器、电流计或者是电流控制电路产生的，那么这就是电流反馈电路。

电流反馈可以使输入电阻和输出电阻增大，而输出电流稳定，但也会使得反馈效应变弱。

在设计和应用放大电路中，需要根据不同的需求选择适合的反馈类型。

一些需要高增益或者高精度放大的应用会选择电压反馈，而一些需要宽带响应或者高频特性的应用则会选择电流反馈，这取决于具体的应用需求。

在实际应用中，也可以根据不同的效果进行联合使用，达到更好的电路设计效果。

总之，放大电路反馈类型的判别方法是通过观察反馈回路送回的信号方式来实现的。

电压反馈和电流反馈各有其优势和劣势，需要根据具体应用进行选择，或者进行联合使用，以达到更好的电路设计效果。
