反馈的概念及判断方法、负反馈放大电路的四种基本组态(DOC)

放大电路中的反馈一、反馈的基本概念及判断方法二、负反馈放大电路的四种基本组态三、负反馈放大电路方块图及一般表达式一、反馈的基本概念及判断方法1.反馈的基本概念反馈：将放大电路输出端的信号(电压或电流)的一部分或全部引回到输入端，与输入信号叠加。

负反馈：引回的反馈信号削弱了净输入信号，或反馈结果使输出量的变化减小；正反馈：引回的反馈信号增强了净输入信号，或反馈结果使输出量的变化增大。

这里所说的信号一般是指交流信号，所以判断正负反馈，就要判断反馈信号与输入信号的相位关系，放大电路的反馈框图开环闭环反馈网络：能将输入和输出回路相联的通路正反馈：两量同相，净输入量增加。

用于振荡器。

负反馈：两量反相，净输入量减小。

用于放大器。

问：为什么引入反馈？输出量应该只由输入量决定，但事实上受外界干扰因素的影响，会使输出量在输入量一定时，发生变化；所以为了使放大电路在输入量一定时，输出量也保持一定，从而引入反馈；即将变化的输出量引回到输入回路，在输入量与反馈量共同作用下，使输出量保持一定。

俗语说：以“毒”攻“毒”现在是：以“变化”应“变化”2.反馈的判断(1)有无反馈判断：有反馈通路；并影响净输入－＋＋A 0u ou I －＋＋A 0u ou I R －＋＋A 0u o u I R 1R 2有反馈通路，但没有影响净输入有反馈通路，并且影响净输入（2）反馈极性的判别：瞬时极性法利用电路中各点交流电位的瞬时极性来判别。

交流电位为正半周时，瞬时极性为正；交流电位为负半周时，瞬时极性为负；不管瞬时极性如何，各点之间的相位关系（同相还是反相)不会改变。

步骤：①假设输入信号的极性（＋），②由此判断各相关点电位的极性、电流方向（主要是判断出输出信号的极性），③结合输出信号的极性判断反馈信号的极性，若使净输入量增大的就为正反馈，反之为负反馈（和未引入反馈时比较）。

试判断电路的反馈极性正反馈负反馈注意：1) 反馈量仅由输出量决定，与输入量无关。

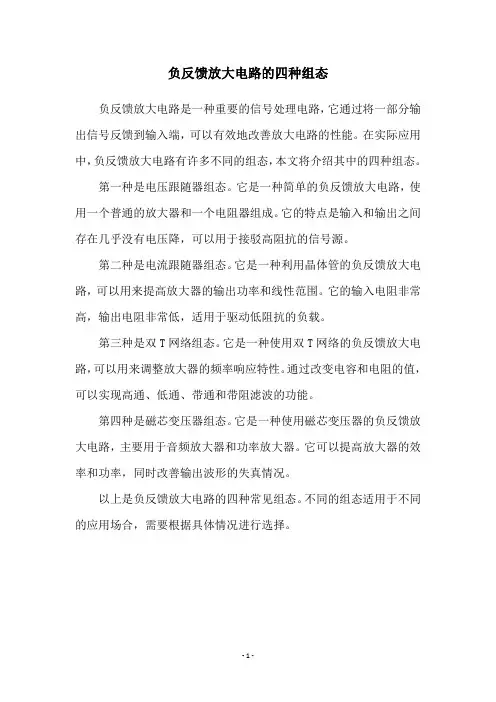

负反馈放大电路的四种组态
负反馈放大电路是一种重要的信号处理电路，它通过将一部分输出信号反馈到输入端，可以有效地改善放大电路的性能。

在实际应用中，负反馈放大电路有许多不同的组态，本文将介绍其中的四种组态。

第一种是电压跟随器组态。

它是一种简单的负反馈放大电路，使用一个普通的放大器和一个电阻器组成。

它的特点是输入和输出之间存在几乎没有电压降，可以用于接驳高阻抗的信号源。

第二种是电流跟随器组态。

它是一种利用晶体管的负反馈放大电路，可以用来提高放大器的输出功率和线性范围。

它的输入电阻非常高，输出电阻非常低，适用于驱动低阻抗的负载。

第三种是双T网络组态。

它是一种使用双T网络的负反馈放大电路，可以用来调整放大器的频率响应特性。

通过改变电容和电阻的值，可以实现高通、低通、带通和带阻滤波的功能。

第四种是磁芯变压器组态。

它是一种使用磁芯变压器的负反馈放大电路，主要用于音频放大器和功率放大器。

它可以提高放大器的效率和功率，同时改善输出波形的失真情况。

以上是负反馈放大电路的四种常见组态。

不同的组态适用于不同的应用场合，需要根据具体情况进行选择。

- 1 -。

负反馈放大器的四种基本组态及其闭环电压放大倍数负反馈放大器的反馈组态有四种：电压串联负反馈，电压并联负反馈，电流串联负反馈，电流并联负反馈。

1. 电压串联负反馈依据定义：开环增益X o X i ' = U o U i ' （很大）反馈系数F uu = X f X o = U f U o = R e1 R e1 + R f闭环增益A uuf = U o U i = A uu 1+ F u A uu依据深度负反馈状况下，闭环放大倍数的估算公式A ˙ f ≈ 1 F ˙ 或X ˙ i ≈ X ˙ f 得闭环电压放大倍数A uuf = U o U i = A uu 1+ F uu A uu ≈ 1 F uu = R e1 + R f R e12. 电压并联负反馈依据定义开环增益A ui = X o X i ' = U o I i ' （很大，有量纲，量纲是电阻，放大倍数广义化）反馈系数F iu = X f X o = I f U o = 1 R f （有量纲，量纲是电导）闭环增益A uif = U o I i = A ui 1+ F ui A ui （有量纲，量纲是电阻）同样，依据深度负反馈状况下闭环放大倍数的估算公式A ˙ f ≈ 1 F ˙ ，得闭环放大倍数A uif ≈ 1 F iu = R f 通过转换，得闭环电压放大倍数A uuf = U o U i = U o I i R 1 = A uif 1 R 1 = R f R 1 另，若依据深度负反馈状况下的关系式X ˙ i ≈ X ˙ f ，这里X i = I i = U i R 1 ，X f = I f = U o R f ，可以直接求出闭环电压放大倍数A uuf = U o U i = R f R 1 。

3.电流串联负反馈开环增益A iu = X o X i ' = I o U i ' （量纲是电导）反馈系数F ui = X f X o = U f I o = R 1 （量纲是电阻）闭环增益A iuf = I o U i = A iu 1+ F ui A iu （量纲是电导）深度负反馈状况下，闭环放大倍数A iuf = I o U i ≈ 1 F ui = 1 R 1闭环电压放大倍数A uuf = U o U i = I o R L U i = R L R 14. 电流并联负反馈开环增益A ii = X o X i ' = I o I i '反馈系数F ii = X f X o = I f I o = R 3 R 3 + R f （反相端虚地）闭环增益A iif = I o I i = A ii 1+ F ii A ii深度负反馈状况下，X ˙ i ≈ X ˙ f 。

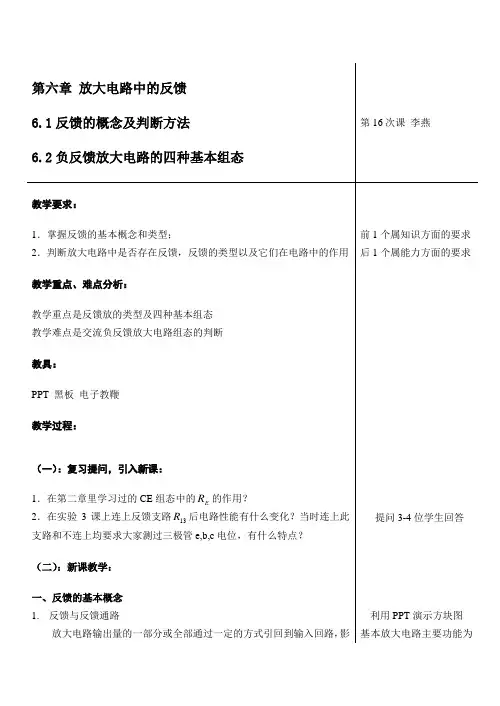

（二）：新课教学：一、反馈的基本概念1.反馈与反馈通路放大电路输出量的一部分或全部通过一定的方式引回到输入回路，影响输入，称为反馈。

基本放大电路的放大倍数'ioXXA；反馈系数ofXXF反馈放大电路的放大倍数iof XXA利用PPT演示方块图基本放大电路主要功能为放大信号，反馈网络的主要功能为传输反馈信号。

oX 输出量'iX 静输入量iX 输入量fX 反馈量fi'iXXX2、反馈的形式（1）正反馈和负反馈从反馈的结果来判断，凡反馈的结果使输出量的变化减小的为负反馈，否则为正反馈；凡反馈的结果使净输入量减小的为负反馈，否则为正反馈利用PPT演示图2.4.2b，重温eR引入的负反馈作用（2）直流反馈和交流反馈仅在直流通路中存在的反馈称为直流反馈，仅在交流通路中存在的反馈称为交流反馈。

直流反馈的作用主要用于稳定放大电路的静态工作点fR上既有直流反馈也有交流反馈，引入直流负反馈的目的：稳定静态工作点； 引入交流负反馈的目的：改善放大电路的性能（3）局部反馈和级间反馈（重点研究级间反馈或称总体反馈） PPT 上演示此图只对多级放大电路中某一级起反馈作用的称为局部反馈3R 支路，将多级放大电路的输出量引回到其输入级的输入回路的称为级间反馈4R 支路。

二、交流负反馈的组态1．电压反馈与电流反馈描述放大电路和反馈网络在输出端的连接方式 按取样方式划分——从输出端看 （PPT 上演示下图）电压反馈：对交流信号而言，若基本放大电路、反馈回路、负载在取样端是并联连接，则称为并联取样。

由于在这种取样方式下，f X 正比与输出电压， f X 反映的是输出电压的变化，所以又称为电压反馈。

稳定输出电压电流反馈：对交流信号而言，若基本放大电路、反馈回路、负载在取样端是串联连接，则称为串联取样。

由于在这种取样方式下，f X 正比与输出电流，f X 反映的是输出电流的变化，所以又称为电流反馈。

稳定输出电流2． 串联反馈和并联反馈描述放大电路和反馈网络在输入端的连接方式按比较方式划分——从输入端看 （PPT 上演示下图）（1）电压串联负反馈（2）电流串联负反馈（3）电压并联负反馈（4）电流并联负反馈4. 四种组态负反馈放大电路的比较见课本P273表6.3.1三、反馈的判断1. 有无反馈的判断“找联系”：找输出回路与输入回路的联系，若有则有反馈，否则无反馈。

简述负反馈放大电路中的四种组态负反馈放大电路是一种常用于放大信号的电路,其通过将输出信号的一部分反馈回输入信号的电路中,从而增加输入信号的幅度和精度,减小输出信号的噪声和失真。

以下是四种常见的负反馈放大电路组态:1. 共射负反馈放大电路共射负反馈放大电路是一种常见的负反馈放大电路,其输入端连接到共射极,输出端连接到偏置电压。

该电路的反馈机制是通过将输出信号的一部分反馈回输入信号的共射极,从而增加输入信号的幅度和输出信号的稳定性。

这种电路的优点是可以提供较大的增益和较低的噪声,但对于高频率信号的放大效果较差。

2. 共集负反馈放大电路共集负反馈放大电路是一种常见的负反馈放大电路,其输入端连接到共集极,输出端连接到偏置电压。

该电路的反馈机制是通过将输出信号的一部分反馈回输入信号的共集极,从而减小输入信号的幅度和增加输出信号的稳定性。

这种电路的优点是可以提供较低的增益和较高的噪声,但对于高频率信号的放大效果较差。

3. 共基负反馈放大电路共基负反馈放大电路是一种常见的负反馈放大电路,其输入端连接到基极,输出端连接到偏置电压。

该电路的反馈机制是通过将输出信号的一部分反馈回输入信号的基极,从而增加输入信号的幅度和减小输出信号的幅度和噪声。

这种电路的优点是可以提供较高的增益和较低的噪声,但对于高频率信号的放大效果较差。

4. 单端负反馈放大电路单端负反馈放大电路是一种没有反馈回路的放大器,其输入端和输出端都是直接连接到电路的电源。

这种电路的反馈机制是通过减小输入信号的幅度和增加输出信号的幅度来实现放大效果的提高。

这种电路的优点是可以提供较高的增益和较低的噪声,但对于高频率信号的放大效果较差。

以上是四种常见的负反馈放大电路组态,不同的电路适用于不同的场合,可以根据具体的应用场景选择合适的电路。

此外,为了更好地发挥负反馈放大电路的作用,还需要了解电路的增益、带宽、稳定性等参数的调节方法。

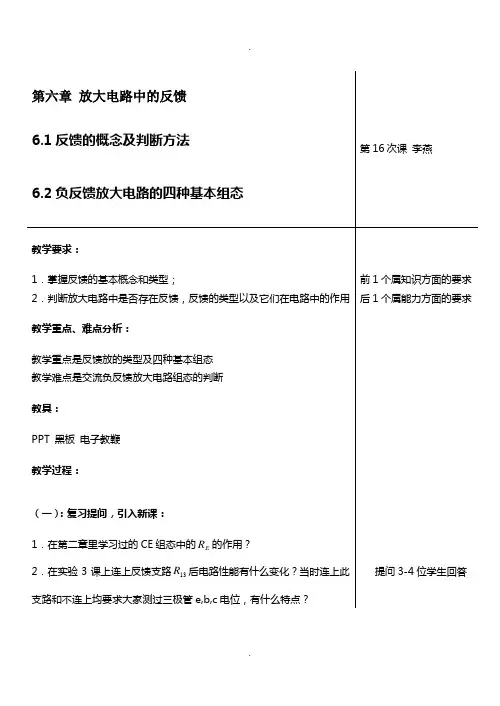

2响输入，称为反馈。

基本放大电路的放大倍数 'i o X X A =；反馈系数 o f X X F =反馈放大电路的放大倍数 io f XX A = 放大信号，反馈网络的主要功能为传输反馈信号。

oX 输出量 'iX静输入量 iX 输入量 fX反馈量 fi 'i X X X -= 2、反馈的形式（1）正反馈和负反馈从反馈的结果来判断，凡反馈的结果使输出量的变化减小的为负反馈，否则为正反馈；凡反馈的结果使净输入量减小的为负反馈，否则为正反馈利用PPT 演示图2.4.2b ，重温e R 引入的负反馈作用（2）直流反馈和交流反馈仅在直流通路中存在的反馈称为直流反馈，仅在交流通路中存在的反馈称为交流反馈。

直流反馈的作用主要用于稳定放大电路的静态工作点f R 上既有直流反馈也有交流反馈，引入直流负反馈的目的：稳定静态工作点； 引入交流负反馈的目的：改善放大电路的性能（3）局部反馈和级间反馈（重点研究级间反馈或称总体反馈）3PPT 上演示此图只对多级放大电路中某一级起反馈作用的称为局部反馈3R 支路，将多级放大电路的输出量引回到其输入级的输入回路的称为级间反馈4R 支路。

二、交流负反馈的组态1．电压反馈与电流反馈描述放大电路和反馈网络在输出端的连接方式 按取样方式划分——从输出端看 （PPT 上演示下图）电压反馈：对交流信号而言，若基本放大电路、反馈回路、负载在取样端是并联连接，则称为并联取样。

由于在这种取样方式下，f X 正比与输出电压， f X 反映的是输出电压的变化，所以又称为电压反馈。

稳定输出电压电流反馈：对交流信号而言，若基本放大电路、反馈回路、负载在取样端是串联连接，则称为串联取样。

由于在这种取样方式下，f X 正比与输出电流，f X 反映的是输出电流的变化，所以又称为电流反馈。

稳定输出电流2． 串联反馈和并联反馈描述放大电路和反馈网络在输入端的连接方式 按比较方式划分——从输入端看 （PPT 上演示下图）串联反馈：对交流信号而言，信号源、基本放大电路、反馈网络在比较端是串联连接，则为串联反馈，反馈信号和输入信号以电压的形式进行叠加，产生净输入量。
