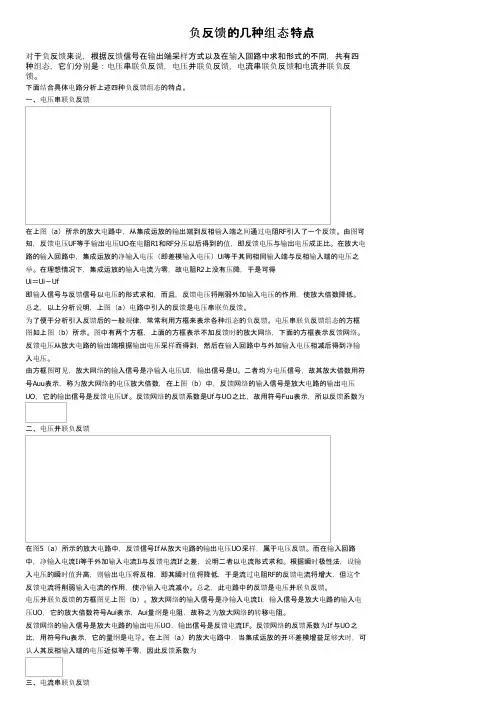

负反馈的几种组态特点对于负反馈来说，根据反馈信号在输出端采样方式以及在输入回路中求和形式的不同，共有四种组态，它们分别是：电压串联负反馈，电压并联负反馈，电流串联负反馈和电流并联负反馈。
下面结合具体电路分析上述四种负反馈组态的特点。

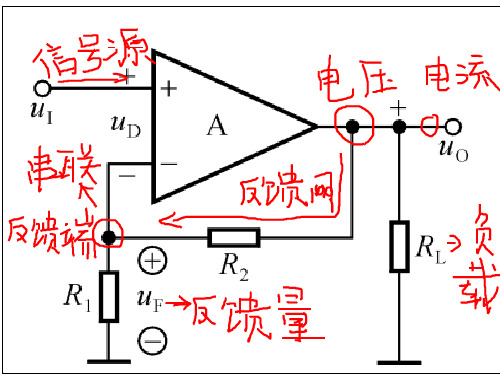

一、电压串联负反馈在上图（a）所示的放大电路中，从集成运放的输出端到反相输入端之间通过电阻RF引入了一个反馈。
由图可知，反馈电压UF等于输出电压UO在电阻R1和RF分压以后得到的值，即反馈电压与输出电压成正比。
在放大电路的输入回路中，集成运放的净输入电压（即差模输入电压）Ui等于其同相同输入端与反相输入端的电压之举。
在理想情况下，集成运放的输入电流为零，故电阻R2上没有压降，于是可得Ui＝Ui－Uf即输入信号与反馈信号以电压的形式求和，而且，反馈电压将削弱外加输入电压的作用，使放大倍数降低。
总之，以上分析说明，上图（a）电路中引入的反馈是电压串联负反馈。

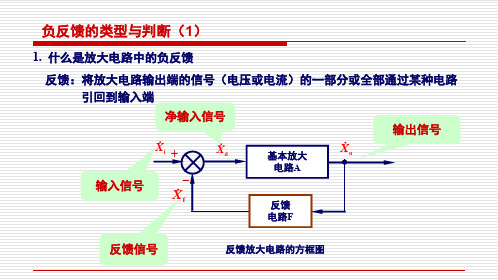

为了便于分析引入反馈后的一般规律，常常利用方框来表示各种组态的负反馈。
电压串联负反馈组态的方框图如上图（b）所示。
图中有两个方框，上面的方框表示不加反馈时的放大网络，下面的方框表示反馈网络。
反馈电压从放大电路的输出端根据输出电压采样而得到，然后在输入回路中与外加输入电压相减后得到净输入电压。
由方框图可见，放大网络的输入信号是净输入电压UI，输出信号是U。
二者均为电压信号，故其放大倍数用符号Auu表示，称为放大网络的电压放大倍数，在上图（b）中，反馈网络的输入信号是放大电路的输出电压UO，它的输出信号是反馈电压Uf。
反馈网络的反馈系数是Uf与UO之比，故用符号Fuu表示，所以反馈系数为二、电压并联负反馈在图5（a）所示的放大电路中，反馈信号If从放大电路的输出电压UO采样，属于电压反馈。
而在输入回路中，净输入电流Ii等于外加输入电流Ii与反馈电流If之差，说明二者以电流形式求和。
根据瞬时极性法，设输入电压的瞬时值升高，则输出电压将反相，即其瞬时值将降低，于是流过电阻RF的反馈电流将增大，但这个反馈电流将削弱输入电流的作用，使净输入电流减小。
反馈放大电路的类型与判断一、反馈的类型根据基本放大电路与反馈网络在输出、输入端的连接方式（即取样与比较方式），反馈有以下几种类型：1．按反馈信号在输出端取样对象，可分为电压反馈和电流反馈。
若反馈网络与基本放大电路在输出端并联，如图Z0302，当Xf取自RL两端的电压U o，即X f∝U o，输出为电压取样，称为电压反馈；若反馈网络与基本放大电路在输出端相串联，这时X f取自流过RL的电流，即X f∝I o，输出为电流取样，称为电流反馈。
对电压反馈X o=U o，对电流反馈X o=I o。
2．按反馈信号与输入信号在输入端连接方式，可分为串联反馈和并联反馈。
若反馈网络与基本放大电路在输入端相串联，X f与X i以电压形式相迭加，称为串联反馈；若在输入端相并联，X f与X I以电流形式相迭加称为并联反馈。

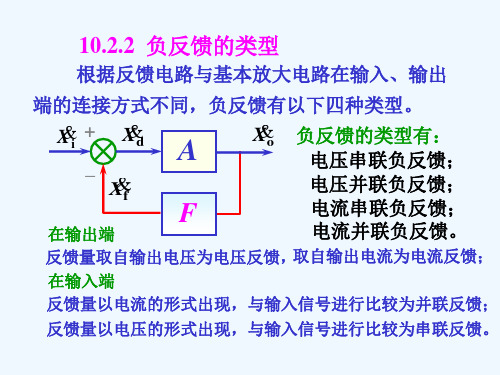

对串联反馈对并联反馈3．负反馈放大电路的四种组态综合考虑输入、输出端的反馈形式，负反馈放大电路可分为四种类型（也称四种组态），它们是：电压串联负反馈组态、电流串联负反馈组态、电压并联负反馈组态和电流并联负反馈组态。
对不同组态的反馈电路A、F、A f的具体含义不同，由相应的X I、X f、X o决定。
如表Z0301所示。
二、反馈类型判晰方法1．电压反馈与电流反馈的判断令U o＝0，即将放大电路输出端交流短路，若反馈信号X f消失，则为电压反馈（X f＝FU o）；若反馈信号X f仍然存在，则为电流反馈（X f＝FI o）：若能画出方框图，也可直接根据A、F网络在输出端连接形式来判定：并联为电压反馈，串联为电流反馈。
一般说来，反馈信号取自电压输出端（R L两端）的为电压反馈，反馈信号取自非电压输出端的为电流反馈。
2．串联反馈与并联反馈的判断令U i = 0，即将放大电路输入端假想交流短路，若反馈信号作用不到放大电路输入端，这种反馈为并联反馈；若反馈信号仍能作用到放大电路输入端，则为串联反馈。
当然也可直接根据基本放大电路与反馈网络的连接方式确定。

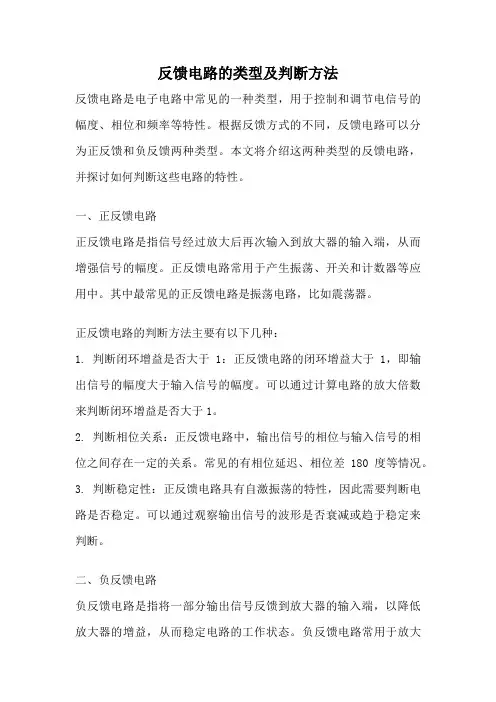

判断正负反馈的方法
判断正负反馈的方法主要包括以下几种：
1. 定义法：根据正负反馈的定义来判断。
正反馈是指受控部分发出反馈信息，其方向与控制信息一致，可以促进或加强控制部分的活动；负反馈是指受控部分发出反馈信息，其方向与控制信息相反，可以抑制或减弱控制部分的活动。
2. 增减性：如果反馈对信息起着增加的作用则为正反馈，起着减少的作用则为负反馈。
在放大电路中，往往会利用正反馈来提高放大倍数，利用负反馈来减小放大倍数。
3. 图像法：在系统图中如果反馈的图像是朝上的，则为正反馈；如果是朝下的，则为负反馈。
也就是说，箭头指向的是系统的输入端则为正反馈，指向的是系统的输出端则为负反馈。
4. 功能法：在调节系统时如果反馈起到了使系统的稳定性增加的作用则为负反馈；反之为正反馈。
也就是说，对系统有益的反馈为正反馈，对系统有害的反馈为负反馈。
5. 公式法：如果按照公式运算结果为正数则为正反馈；如果结果为负数则为负反馈。
以上就是判断正负反馈的五种方法，这些方法各有特点，可以根据具体情况选择合适的方法来判断。
在实际应用中，需要根据系统的特性和需求来
判断采用哪种方法，从而更好地理解和应用正负反馈的概念。
电路中的反馈分类电路中的反馈分类1. 电压负反馈电压负反馈是指从放大器输出端取出输出信号电压的一部分（或全部）作为负反馈信号，也就说负反馈信号VF与输出电压VO成正比。
电压负反馈的特点是：电压负反馈能够稳定放大器的输出信号电压。
由于电压负反馈元件是并联在放大器输出端与地之间的，所以能够降低放大器的输出电压2. 电流负反馈电流负反馈是指从放大器输出端取出输出信号电流的一部分作为负反馈信号，换句话说：反馈信号VF与输出电流IO成正比。
电流负反馈的特点是：电流负反馈能够稳定定放大器的输出信号电流。
由于电流负反馈元件是串联在放大器输出回路中的，所以提高了放大器的输出电阻。
3. 串联负反馈电压和电流负反馈都是针对放大器输出端而言的，指负反馈信号从放大器输出端的取出方式。
串联和并联负反馈则是针对放大器输入端而言的，指负反馈信号加到放大器输入端的方式。
串联负反馈网络取出的负反馈信号VF，同放大器的输入信号Vi以串联形式加到放大器的输入回路中的，这样的负反馈称为串联负反馈。
串联负反馈的特点是：串联负反馈右以降低放大器的电压放大倍数，稳定放大器的电压增益。
由于串联负反馈元件是串联在放大器输入回路中的，所以这种负反馈可以提高放大器的输入电阻。
4. 并联负反馈并联负反馈是指负反馈网络取出的负反馈信号VF，同放大大器的输入信号Vi以并联形式加到放大器的输入回路中，这样的负反馈称为并联负反馈。
并联负反馈的特点是：并联负反馈降低放大器的电流放大倍数，稳定放大器的电流增益。
由于并联负反馈元件是与放大器输入电阻相并联的，所以这种负反馈降低了放大器的输入电阻。
5. 负反馈电路种类负反馈电路在放大器的输出端和输入端之间，根据负反馈放大器输入端和输出端的不同组合形式，负反馈放大器共有下列四种电路：电压并联负反馈放大器电路；电压串联负反馈放大器电路；电流并联负反馈放大器电路；电流串联负反馈放大器电路；负反馈电路接在本级放大器输入和输出端之间时称为本级负反馈电路，当负反馈电路接在多级放大器之间时（在前级放大器输入端和后级放大器输出端之间），称为放大环路负反馈电路。
反馈类型及其判定
1. 按反馈极性分：正反馈和负反馈。
正反馈反馈信号X ˙ f 对输入信号X ˙ i 起助长作用( X ′ ˙ i = X ˙ i + X ˙ f ),使净输入量X ˙ i 增大.
负反馈反馈信号X ˙ f 对输入信号X ˙ i 起削弱作用( X ′ ˙ i = X ˙ i - X ˙ f ),使净输入量X ˙ i 减小。
负反馈多用于改善放大器的性能;正反馈多用于振荡电路。
判断方法瞬时极性法。
其步骤如下：
首先，在基本放大器输入端设定输入信号瞬时增加, 标注为⊕;然后逐级推演出反馈信号的变化极性;最后判定反馈信号对输入端的影响。
若使输入增强，则为正反馈;若使输入减弱，则为负反馈。
2. 按对输出电量的取样分：电压反馈和电流反馈
电压反馈反馈信号X ˙ f 正比于被采样的输出信号为X ˙ o 。
X ˙ f ∝ X ˙ o 反馈系数F ˙ = X ˙ f U ˙ o。
