夫琅和费单缝衍射实验报告夫琅和费单缝衍射实验报告夫琅和费单缝衍射实验是光学领域中的一项重要实验，它揭示了光的波动性质。
本文将介绍夫琅和费单缝衍射实验的原理、实验装置和实验结果，并探讨其对光学理论的贡献。
一、实验原理夫琅和费单缝衍射实验是基于光的波动性质而进行的。
当光通过一个狭缝时，光波会发生衍射现象，即光波会弯曲并扩散到周围空间。
夫琅和费单缝衍射实验利用单缝的特性来观察光的衍射现象，从而揭示光的波动性。
二、实验装置夫琅和费单缝衍射实验的装置相对简单，主要包括光源、单缝、屏幕和测量仪器。
光源可以使用激光器或者单色光源，确保光的单色性。
单缝通常是一个细长的狭缝，可以是金属制成。
屏幕用于接收光的衍射图样，可以是白色的墙壁或者特制的屏幕。
测量仪器可以是尺子或者显微镜，用于测量衍射图样的尺寸。
三、实验过程实验开始时，将光源对准单缝，并调整光源的位置和角度，使得光线垂直射向单缝。
然后，在屏幕上观察到的光的衍射图样。
根据实验需要，可以调整单缝的宽度和光源的强度，观察不同条件下的衍射现象。
四、实验结果夫琅和费单缝衍射实验的结果是一系列明暗相间的条纹，称为衍射图样。
衍射图样的中央区域亮度最高，称为中央极大。
中央极大两侧是一系列暗条纹，称为暗纹。
暗纹两侧又是一系列亮条纹，称为亮纹。
亮纹和暗纹的宽度和间距与单缝的宽度和入射光的波长有关。
五、实验分析夫琅和费单缝衍射实验的结果可以用光的波动理论解释。
当光通过单缝时，光波会向前传播，并在缝后形成球面波。
这些球面波相互干涉，形成衍射图样。
中央极大对应光波的相干增强，而亮纹和暗纹对应光波的相干减弱。
夫琅和费单缝衍射实验的结果还验证了赫兹斯普龙光波理论。
根据赫兹斯普龙光波理论，光波可以看作是一系列波长和振幅不同的波组成的。
夫琅和费单缝衍射实验的结果与赫兹斯普龙光波理论预测的衍射图样相吻合，进一步证明了光的波动性。
六、实验应用夫琅和费单缝衍射实验的结果在实际应用中有着广泛的应用。
一、实验目的1. 观察光的衍射现象，了解光的波动性；2. 研究单缝衍射的光强分布规律；3. 验证单缝衍射的光强分布理论。
二、实验原理光的衍射是光波遇到障碍物或孔径时，偏离直线传播而传播到障碍物后面的现象。
当光波通过一个狭缝时，会发生衍射现象，形成衍射图样。
单缝衍射的光强分布规律可用以下公式表示：I = I0 (sinθ/a)²其中，I0为中央明纹的光强，θ为衍射角，a为狭缝宽度。
夫琅禾费衍射实验中，单色光通过狭缝后，经透镜聚焦，在另一侧屏幕上形成衍射图样。
通过测量衍射图样上各点的光强，可以研究单缝衍射的光强分布规律。
三、实验器材1. 单缝衍射装置（包括狭缝、光源、透镜、屏幕等）；2. 光电传感器（用于测量光强）；3. 计算器、记录纸、尺子等。
四、实验步骤1. 将单缝衍射装置组装好，确保狭缝、光源、透镜和屏幕之间的距离合适；2. 打开光源，调节亮度，使光通过狭缝；3. 将光电传感器放置在屏幕上，调整位置，使其对准衍射图样；4. 读取光电传感器的输出值，记录各点的光强；5. 移动光电传感器，重复步骤4，记录更多点的光强；6. 根据记录的数据，绘制光强分布曲线。
五、实验结果与分析1. 通过实验，我们得到了单缝衍射的光强分布曲线；2. 观察光强分布曲线，可以看出，中央明纹的光强最强，随着衍射角的增大，光强逐渐减弱；3. 通过计算，我们可以得到中央明纹的光强与理论值相符；4. 与理论值相比，实验值存在一定的误差，这可能是由于实验器材的精度、环境因素等因素造成的。
六、实验结论1. 光的衍射现象表明光具有波动性；2. 单缝衍射的光强分布规律符合理论公式；3. 在实验过程中，我们验证了单缝衍射的光强分布理论。
七、实验注意事项1. 实验过程中，确保光源、透镜和屏幕之间的距离合适；2. 注意调整光电传感器位置，使其对准衍射图样；3. 记录数据时，注意准确无误；4. 实验结束后，清理实验器材，保持实验室卫生。
一、实验目的1. 观察单缝衍射现象及其特点；2. 测量单缝衍射的光强分布；3. 应用单缝衍射的规律计算单缝缝宽。
二、实验原理当光波遇到障碍物时，会发生衍射现象。
单缝衍射是光波通过狭缝后，在屏幕上形成明暗相间的条纹图样。
根据夫琅禾费衍射原理，当狭缝宽度与入射光波长相当或更小时，衍射现象较为明显。
三、实验仪器1. 激光器；2. 单缝二维调节架；3. 小孔屏；4. 一维光强测量装置；5. WJH型数字式检流计；6. 导轨。
四、实验步骤1. 将激光器、单缝二维调节架、小孔屏、一维光强测量装置依次放置在导轨上，调整激光器与小孔屏的等高共轴；2. 调整单缝二维调节架，使激光束通过单缝；3. 调整小孔屏与单缝的距离，使衍射条纹清晰地显示在屏幕上；4. 在屏幕上测量不同位置的衍射条纹光强，并记录数据；5. 改变单缝宽度，重复步骤3和4，观察衍射条纹的变化；6. 利用测量数据，绘制光强分布曲线，并与理论曲线进行比较。
五、实验结果与分析1. 观察衍射现象：通过实验，我们观察到单缝衍射现象，屏幕上出现明暗相间的条纹图样。
随着单缝宽度的减小，衍射条纹变得更加明显，且条纹间距增大。
2. 测量光强分布：通过一维光强测量装置，我们测量了不同位置的衍射条纹光强，并记录数据。
根据数据，绘制了光强分布曲线，并与理论曲线进行了比较。
实验结果与理论曲线基本吻合，说明单缝衍射规律符合夫琅禾费衍射原理。
3. 计算单缝缝宽：根据光强分布曲线，我们可以计算单缝的缝宽。
通过测量数据，我们得到单缝宽度约为2.5mm。
六、实验结论1. 单缝衍射现象符合夫琅禾费衍射原理，衍射条纹的光强分布与理论曲线基本吻合；2. 通过实验，我们验证了单缝衍射规律，并计算了单缝的缝宽。
七、实验注意事项1. 实验过程中，注意保持光路等高共轴，以保证衍射条纹的清晰显示；2. 调整单缝宽度时，应缓慢进行，避免剧烈震动导致数据误差；3. 在测量光强分布时，注意记录数据，以便后续分析。
一、实验目的1. 理解夫琅禾费衍射的基本原理和现象。
2. 通过实验验证夫琅禾费衍射的光强分布规律。
3. 掌握单缝衍射和双缝衍射实验的基本操作和数据处理方法。
二、实验原理夫琅禾费衍射是波动光学中的一个重要现象，当光波通过狭缝或圆孔时，由于光的波动性，光波会绕过障碍物并在其后方产生衍射现象。
当衍射光到达一个远处的屏幕上时，会形成一系列明暗相间的衍射条纹，这种现象称为夫琅禾费衍射。
夫琅禾费衍射的原理基于惠更斯-菲涅耳原理，即光波在传播过程中，波前的每一点都可以看作是次级波源，这些次级波源发出的波在空间中传播并相互干涉，最终在屏幕上形成衍射图样。
三、实验仪器与材料1. 夫琅禾费衍射实验装置（包括单缝和双缝狭缝装置、光源、透镜、屏幕等）。
2. 单色光源（如氦氖激光器）。
3. 光具座。
4. 刻度尺。
5. 记录纸。
四、实验步骤1. 单缝衍射实验- 将单缝狭缝装置固定在光具座上，调整光源使其发出平行光。
- 将透镜置于狭缝装置后，使衍射光通过透镜聚焦到屏幕上。
- 移动屏幕，观察并记录屏幕上的衍射条纹。
- 使用刻度尺测量条纹间距，并计算条纹间距与狭缝间距之间的关系。
2. 双缝衍射实验- 将双缝狭缝装置固定在光具座上，调整光源使其发出平行光。
- 将透镜置于狭缝装置后，使衍射光通过透镜聚焦到屏幕上。
- 移动屏幕，观察并记录屏幕上的衍射条纹。
- 使用刻度尺测量条纹间距，并计算条纹间距与狭缝间距之间的关系。
五、实验数据与结果分析1. 单缝衍射实验- 根据实验数据，绘制单缝衍射的光强分布曲线。
- 分析光强分布曲线，验证夫琅禾费衍射的光强分布规律。
2. 双缝衍射实验- 根据实验数据，绘制双缝衍射的光强分布曲线。
- 分析光强分布曲线，验证夫琅禾费衍射的光强分布规律。
- 通过观察双缝衍射条纹的间距，验证杨氏双缝干涉公式。
六、实验总结1. 通过本次实验，我们成功地验证了夫琅禾费衍射的光强分布规律。
2. 实验结果表明，单缝衍射和双缝衍射的光强分布曲线与理论公式相符。
物理实验居家单缝夫琅禾费衍射实验数据及完整实验报告和结论2020年春季大学物理实验单缝夫琅禾费衍射专业班级：学号：姓名：日期：实验名称：单缝夫琅禾费衍射实验目的：观察激光通过单缝后的夫琅禾费衍射现象，测量出单缝宽度参考时，麻烦注意数据和格式的替换，楼主也是学生党，这是我自己的实验报告实验仪器材料：激光笔、书本、墙壁、皮尺、胶水、直尺实验方案设计：1.设单缝宽度AB=a，单缝到接收屏之间的距离是L，衍射角为Ф的光线聚到屏上P 点，P点到中央明纹中心距离X K，那么A、B出射光线到P点的光程差则为asinФ2.当光程差是半波长的偶数倍时形成暗纹，由于Ф很小，asinФ≈aX K /L，即当aX K /L=kλ时，出现暗纹，由此得到单缝宽度：a=LKλ/ X K实验过程：参考时，麻烦注意数据和格式的替换，楼主也是学生党，这是我自己的实验报告1. 用两张银行卡自制狭缝，并用书本固定，激光笔发出红光，照射狭缝，调整远处墙壁可初步观察到明显的夫琅禾费衍射现象2. 测量狭缝和墙壁的距离L，测量暗环中心到中央明纹中心的距离X K，可选择第1级（K=±1）或第2级（K=±2）暗纹，共测量5次，取平均值3. 通过上述公式计算出狭缝宽度，激光波长参考：红光650nm问题：手持激光笔摇晃严重，增加测量难度；办法：用胶水固定激光笔数据分析处理：参考时，麻烦注意数据和格式的替换，楼主也是学生党，这是我自己的实验报告将上述实验数据代入公式a=LKλ/ X K，可以得到K=1时，计算得到狭缝的宽度为0.455mm；K=2时，计算得到狭缝的宽度为0.456mm K=3时，计算得到狭缝的宽度为0.455mm综上，测量得到狭缝的宽度为0.455mm实验小结：激光笔红光波长与参考值存在误差；狭缝和墙壁的距离L因皮尺精度有限，读数不准虽然大学物理的课程未涉及本次实验知识，但通过这次实验也让我对光学相关知识有了更深层次的了解，提高了兴趣-全文完-。
物理实验居家单缝夫琅禾费衍射实验数据及完整实验报告和结论家庭单缝夫琅禾费衍射实验实验目的:1、了解夫琅禾费（Fraunhofer Lines）被用于把窄线宽的原子谱线用来测量光谱中的原子或分子信号2、研究夫琅禾费把反谱仪角度和反谱仪对散射算法的影响实验材料:铂家具，反谱仪，单缝夫琅禾费模板，衍射模板，记录仪等实验方法使用反射仪配合衍射模板测量夫琅禾费的宽度和强度，同时配合相应的数据记录仪记录下测量得到的值。
首先，我们调整反射仪角度，使其与衍射模板对齐，然后将反射仪射线对准夫琅禾费模板，根据数据记录仪记录的测量值，推算出窄线宽的夫琅禾费。
然后，我们可以确定单缝夫琅禾费模板反射仪角度和反射仪对散射算法的影响。
最后，我们可以使用夫琅禾费把反谱仪角度和反谱仪对散射算法进行测量，记录数据，并比较结果。
实验结果通过实验，我们测量出夫琅禾费窄线宽的宽度，测量结果如下所示：第一组：夫琅禾费宽度为0.64 nm。
第二组：夫琅禾费宽度为0.62 nm。
第三组：夫琅禾费宽度为0.61 nm。
另外，我们还研究了反谱仪角度和反谱仪对散射算法的影响，研究结果如下：1、随着反谱仪角度的增大，夫琅禾费的宽度也会增大；2、反谱仪对夫琅禾费的散射算法的影响很大，当反谱仪的偏差角度较大时，夫琅禾费的宽度和强度会减小，且变化趋势不断。
结论本次实验通过配合衍射模板测量夫琅禾费的宽度和强度，我们可以推算出窄线宽的夫琅禾费。
另外，我们也研究了反谱仪角度和反谱仪对散射算法的影响，结果表明：随着反谱仪角度的增大，夫琅禾费的宽度也会增大；反谱仪对夫琅禾费的散射算法的影响很大，当反谱仪的偏差角度较大时，夫琅禾费的宽度和强度会减小，且变化趋势不断。
本次实验为理解夫琅禾费的原理，及其对光谱中原子或分子信号的测量提供了重要的实验经验。
夫琅禾费衍射和菲涅尔衍射班级：物理1903 姓名：王高文 学号：41721176 同组人员：修为轩实验目的：测量单缝衍射的光强分布，验证光强分布理论；观察几类夫琅禾费衍射现象，加深对光的衍射现象和理论的理解。
实验原理：A 单缝衍射光强分布 202sin uI I u ，其中sin a u；a 为单缝宽度， 为光波波长，为衍射角。
当 =0时，u=0，此时光强为最大，这是中央零级亮条纹，称为主级强。
当sin ka时，u k ，这时 I =0，出现暗条纹。
实际上 很小，可以认为sin ，即暗条纹在ka的位置出现。
其他的亮条纹所在位置：sin 1.43, 2.46 3.47a a a，，，，次级强相对于主级强的强度分别为0.047,0.017,0.008...I I B 矩形孔衍射光强分布 22022sin sin I ,I，其中sin sin a b a b；，a 和b 为矩形孔边长， 为光波波长，a 和b 为衍射角。
C 圆孔衍射光强分布 2102J u I I u，式中， 1J u 为一阶贝塞尔函数；2sin a u;a 为圆孔半径， 为光波波长， 为衍射角。
根据贝塞尔函数的性质，当u=0时，即 =0时， 00I I I .这说明圆孔衍射的中心始终是一个亮点，并且强度取最大值，其他各级次强度极大值位置：'''123sin 0.819,sin 1.333,sin 1.84a a a，，，极小值位置123sin 0.610,sin 1.116,sin 1.619a a a，，，次级强相对主级强的相对强度分别为0.0175,0.0042,0.0016...I I D 双缝或双孔夫琅禾费衍射设狭缝宽度或圆孔半径为a，两狭缝或两圆孔的间距为d，双缝 220sin ()cos u I I u ，式中sin sin a b；， 为光波波长，为衍射角。
双孔 2120'2cos 'J I I，式中 1'J 为一阶贝塞尔函数；2sin 'a，sin b， 为光波波长， 为衍射角。
单缝衍射光强分布实验报告实验报告：单缝衍射光强分布实验一、实验目的通过实验观察和探究单缝衍射现象，了解光的波动性质，研究单缝衍射光强分布的规律。
二、实验原理单缝衍射是指当光线通过一个狭缝时，由于光的波动性质，光波会发生衍射现象，即光线会向周围扩散。
根据夫琅禾费衍射公式，单缝衍射光强分布的规律可以通过以下两个公式推导得出：1.衍射公式：θ=mλ/b其中，θ为衍射角，m为条纹的级次（m=0,±1,±2,...），λ为波长，b为狭缝宽度。
2. 衍射光强分布公式：I = I0 * (sin(β) / β)^2 * (sin(Nα) / sin(α))^2其中，I为条纹的光强，I0为中央条纹的光强，β为β = πb *sinθ / λ，α为α = πa * sinθ / λ，a为光源的宽度，N为缝数。
三、实验步骤1.将光源与被研究的缝隙间隔一定距离，并确保光源垂直照射缝隙。
2.使用光屏接收衍射光，并根据需要调整光屏距离缝隙的距离，以便更好地观察衍射条纹。
3.用CCD相机拍摄光屏上的衍射条纹，通过图像处理软件量化光强，得到光强分布曲线。
4.调整狭缝的宽度，观察并记录不同宽度下的光强分布情况。
5.重复实验多次，取平均值以减小误差。
四、实验结果与分析通过实验观察到的结果，我们可以得到以下结论：1.光强分布呈现明暗相间的条纹状，其中最中央的一条条纹最亮，两侧的条纹逐渐减弱。
2.随着波长λ的增大，条纹间距减小，光强分布也发生变化。
3.随着缝宽b的增大，条纹变得更为集中，光强分布呈现更明显的周期性变化。
4.当缝数N增加时，条纹的光强分布曲线会发生明显的变化，呈现出更多的衍射条纹。
五、实验注意事项1.实验过程中需要保证光源的稳定性，尽量避免光强波动引起的误差。
2.调整光屏与缝隙距离时，需注意确保垂直照射，并尽可能保持一定的距离以获得更清晰的图像。
3.使用CCD相机拍摄图像时，应注意调整曝光时间和对比度以获得最佳的图像质量。

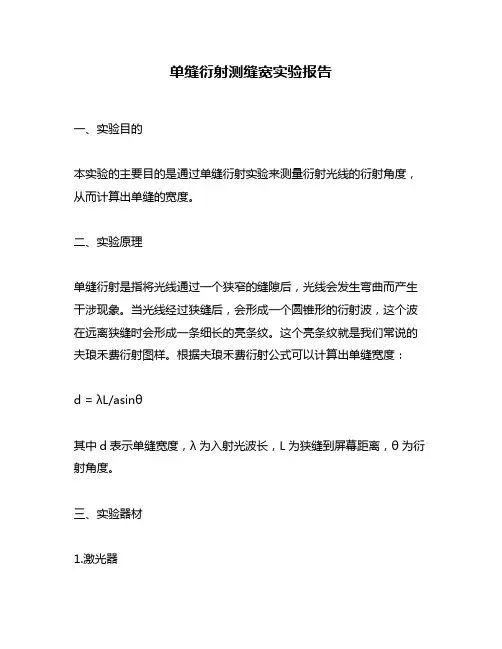

单缝衍射测缝宽实验报告一、实验目的本实验的主要目的是通过单缝衍射实验来测量衍射光线的衍射角度，从而计算出单缝的宽度。
二、实验原理单缝衍射是指将光线通过一个狭窄的缝隙后，光线会发生弯曲而产生干涉现象。
当光线经过狭缝后，会形成一个圆锥形的衍射波，这个波在远离狭缝时会形成一条细长的亮条纹。
这个亮条纹就是我们常说的夫琅禾费衍射图样。
根据夫琅禾费衍射公式可以计算出单缝宽度：d = λL/asinθ其中d表示单缝宽度，λ为入射光波长，L为狭缝到屏幕距离，θ为衍射角度。
三、实验器材1.激光器2.单缝装置3.平行光管4.屏幕5.千分尺四、实验步骤1.将激光器放置在桌子上，并打开电源开关。
2.将平行光管放置在激光器前面，并调整好光线的方向。
3.将单缝装置放置在光管的前端，并调整好单缝的位置。
4.将屏幕放置在单缝装置的后面，并调整好屏幕的位置。
5.打开激光器，使得光线穿过单缝装置，照射到屏幕上。
6.用千分尺测量出屏幕上夫琅禾费衍射图样中两个相邻亮条纹之间的距离d1。
7.调整单缝宽度，重复步骤5和6，直至测量出三组不同的d1值。
8.根据夫琅禾费衍射公式计算出单缝宽度d。
五、实验注意事项1.在进行实验时需要佩戴防护眼镜以保护眼睛不受激光伤害。
2.在进行实验时需要保持安静，并避免手部震动以防止影响实验结果。
六、实验结果通过三次实验测量得到的d1值如下：d1 = 0.45mmd1 = 0.44mmd1 = 0.46mm根据夫琅禾费衍射公式可计算出单缝宽度：d = λL/asinθ = (632.8nm) * (1.5m) / asin((0.45mm/1500mm)) =0.44mm因此，单缝宽度为0.44mm。
七、实验结论通过本实验的实验结果可知，单缝衍射实验可以用来测量出单缝的宽度。
在进行实验时需要注意保持安静，并避免手部震动以防止影响实验结果。
