第4章+机械加工质量分析
- 格式:ppt
- 大小:229.00 KB
- 文档页数:44
机械加工与装配作业指导书第1章机械加工基础知识 (4)1.1 金属切削原理 (4)1.1.1 金属切削概述 (4)1.1.2 切削用量 (4)1.1.3 切削力 (4)1.1.4 刀具材料与结构 (4)1.2 机械加工工艺规程 (4)1.2.1 工艺规程概述 (4)1.2.2 工艺路线的制定 (5)1.2.3 工序内容的制定 (5)1.2.4 切削参数的确定 (5)1.3 机械加工精度与表面质量 (5)1.3.1 机械加工精度 (5)1.3.2 表面质量 (5)1.3.3 提高加工精度和表面质量的方法 (5)1.3.4 加工误差及其控制 (5)第2章常用机械加工方法 (5)2.1 车削加工 (5)2.2 铣削加工 (5)2.3 钻削加工 (6)2.4 镗削加工 (6)第3章数控加工技术 (6)3.1 数控编程基础 (6)3.1.1 数控编程基本概念 (6)3.1.2 编程语言 (6)3.1.3 编程步骤 (6)3.2 数控车削加工 (6)3.2.1 基本原理 (7)3.2.2 工艺参数 (7)3.2.3 编程方法 (7)3.3 数控铣削加工 (7)3.3.1 基本原理 (7)3.3.2 工艺参数 (7)3.3.3 编程方法 (7)第4章特种加工技术 (7)4.1 电火花加工 (7)4.1.1 概述 (7)4.1.2 电火花加工设备 (7)4.1.3 电火花加工工艺 (8)4.1.4 电火花加工应用 (8)4.2 激光加工 (8)4.2.2 激光加工设备 (8)4.2.3 激光加工工艺 (8)4.2.4 激光加工应用 (8)4.3 电子束加工 (8)4.3.1 概述 (8)4.3.2 电子束加工设备 (8)4.3.3 电子束加工工艺 (9)4.3.4 电子束加工应用 (9)第5章零件加工工艺分析 (9)5.1 零件结构工艺性分析 (9)5.1.1 零件结构特点 (9)5.1.2 零件材料 (9)5.1.3 零件加工难度及质量要求 (9)5.2 零件加工工艺路线设计 (9)5.2.1 工艺流程规划 (9)5.2.2 工艺参数设定 (10)5.3 工艺参数选择与计算 (10)5.3.1 切削速度 (10)5.3.2 进给量 (10)5.3.3 切削深度 (10)5.3.4 磨削用量 (10)第6章机械装配基础知识 (11)6.1 装配精度与工艺 (11)6.1.1 装配精度的定义与分类 (11)6.1.2 影响应装配精度的因素 (11)6.1.3 提高装配精度的措施 (11)6.2 装配方法与工具 (11)6.2.1 装配方法的分类与选用 (11)6.2.2 常用装配工具及设备 (12)6.3 装配前的准备工作 (12)6.3.1 零部件检查 (12)6.3.2 装配前的准备工作 (12)6.3.3 装配前的技术准备 (12)第7章常见机械装配工艺 (12)7.1 螺纹连接装配 (12)7.1.1 螺纹连接概述 (12)7.1.2 螺纹连接装配工艺 (13)7.2 键、销连接装配 (13)7.2.1 键、销连接概述 (13)7.2.2 键、销连接装配工艺 (13)7.3 过盈连接装配 (13)7.3.1 过盈连接概述 (13)7.3.2 过盈连接装配工艺 (13)7.4.1 滚动轴承概述 (14)7.4.2 滚动轴承装配工艺 (14)第8章装配质量控制与检验 (14)8.1 装配质量控制措施 (14)8.1.1 建立完善的质量管理体系,保证装配过程遵循相关标准和规范。
机械制造技术基础教案第一章:机械制造概述1.1 教学目标了解机械制造的基本概念、分类和流程。
掌握机械制造的主要工艺方法和工艺系统。
理解机械制造技术的应用和发展趋势。
1.2 教学内容机械制造的基本概念:机械制造业的定义、作用和重要性。
机械制造的分类:批量生产、单件生产和自动化生产。
机械制造的流程:设计、加工、装配和检测。
机械制造的主要工艺方法:铸造、焊接、切割、铣削、磨削等。
机械制造的工艺系统:机床、刀具、夹具、量具等。
机械制造技术的应用和发展趋势:数字化制造、精密加工、绿色制造等。
1.3 教学方法采用讲授和案例分析相结合的方式,介绍机械制造的基本概念和分类。
通过实物展示和实验室实践,讲解机械制造的工艺方法和工艺系统。
利用多媒体教学,展示机械制造技术的应用和发展趋势。
1.4 教学评估课堂讨论和提问,了解学生对机械制造基本概念的理解。
课后作业,要求学生绘制机械制造流程图和工艺路线图。
实验室实践报告,评估学生对机械制造工艺系统的掌握情况。
第二章:机械加工工艺2.1 教学目标掌握机械加工工艺的基本概念和分类。
理解机械加工工艺参数的选择和计算方法。
熟悉机械加工工艺规程的制定和执行。
2.2 教学内容机械加工工艺的基本概念:机械加工工艺的定义、作用和重要性。
机械加工工艺的分类:常规加工、特种加工和复合加工。
机械加工工艺参数的选择和计算:切削参数、热处理参数等。
机械加工工艺规程的制定:工艺路线、工艺参数、工艺条件等。
机械加工工艺规程的执行:加工顺序、工艺过程、质量控制等。
2.3 教学方法采用讲授和案例分析相结合的方式,介绍机械加工工艺的基本概念和分类。
通过实验室实践,讲解机械加工工艺参数的选择和计算方法。
利用多媒体教学,展示机械加工工艺规程的制定和执行过程。
2.4 教学评估课堂讨论和提问,了解学生对机械加工工艺基本概念的理解。
课后作业,要求学生计算机械加工工艺参数并制定工艺规程。
实验室实践报告,评估学生对机械加工工艺规程的制定和执行情况。
《机械制造技术基础》部分习题参考解答第四章机械加工质量及其控制4-1什么是主轴回转精度?为什么外圆磨床头夹中的顶尖不随工件一起回转,而车床主轴箱中的顶尖则是随工件一起回转的?解:主轴回转精度——主轴实际回转轴线与理想回转轴线的差值表示主轴回转精度,它分为主轴径向圆跳动、轴向圆跳动和角度摆动。
车床主轴顶尖随工件回转是因为车床加工精度比磨床要求低,随工件回转可减小摩擦力;外圆磨床头夹中的顶尖不随工件一起回转是因为磨床加工精度要求高,顶尖不转可消除主轴回转产生的误差。
4-2 在镗床上镗孔时(刀具作旋转主运动,工件作进给运动),试分析加工表面产生椭圆形误差的原因。
答:在镗床上镗孔时,由于切削力F的作用方向随主轴的回转而回转,在F作用下,主轴总是以支承轴颈某一部位与轴承内表面接触,轴承内表面圆度误差将反映为主轴径向圆跳动,轴承内表面若为椭圆则镗削的工件表面就会产生椭圆误差。
4-3为什么卧式车床床身导轨在水平面内的直线度要求高于垂直面内的直线度要求?答:导轨在水平面方向是误差敏感方向,导轨垂直面是误差不敏感方向,故水平面内的直线度要求高于垂直面内的直线度要求。
4-4某车床导轨在水平面内的直线度误差为0.015/1000mm,在垂直面内的直线度误差为0.025/1000mm,欲在此车床上车削直径为φ60mm、长度为150mm的工件,试计算被加工工件由导轨几何误差引起的圆柱度误差。
解:根据p152关于机床导轨误差的分析,可知在机床导轨水平面是误差敏感方向,导轨垂直面是误差不敏感方向。
水平面内:0.0151500.002251000R y∆=∆=⨯=mm;垂直面内:227()0.025150/60 2.341021000zRR-∆⎛⎫∆==⨯=⨯⎪⎝⎭mm,非常小可忽略不计。
所以,该工件由导轨几何误差引起的圆柱度误差0.00225R∆=mm。
4-5 在车床上精车一批直径为φ60mm、长为1200mm的长轴外圆。
已知:工件材料为45钢;切削用量为:v c=120m/min,a p=0.4mm, f =0.2mm/r; 刀具材料为YT15。
《机械制造技术》课程教案扬州大学机械工程学院机械制迭教科部二00三年六月第四章机械加工质量分析与控制一、内容概述木章将机械制造质量分成加工精度和表面质星两个方而来研究。
随着科学技术的发展和市场竞争的加剧,对零件机械加工质量的要求也越来越高,因此,对机械加工质量的深入研究与解决,不仅已成为机械制造工艺师的首要任务,而且是机械制造工艺学的核心内容, 机械加工质量分析与控制就成为木课程内容屮十分重要的一章。
二、本章重点1.在加工误差的单因素分析屮,着重掌握机床误差、工艺系统受力变形、热变形及工件残余应力等原始谋茅对加工谋差的影响;2.在加工误差的统计分析屮,着重掌握分布图在误羌分析屮的应用。
三、课时分配木章课时:讲课:16学时,实验:4学时第一节概述(1学时)加工误差的来源,原始误善和加工误差的关系。
第二节影响加工精度的因素(8学时)一、原理误差二、机床的几何误差三、:T艺系统具它几何误差四、工艺系统受力变形引起的加工误差工艺系统刚度、部件刚度及其特点、切削力作用点位置变化对加I:误差的影响、误差复映五、工艺系统热变形引起的加工误差六、工件内应力引起的变形笫三节加T谋羌的统计分析(3学时)第四节机械加工表面质量(4学时)笫四节机械加丁屮的振动(4学时)四、授课方式多媒体教学五、实验%1三向刚度测定法%1加工误差统计分析六、习题与思考题4-1试分析在卧式车床上加工时,产生下述误差的原因:1)在卧式车床上弾孔时,引起被加工孔圆度误差和圆柱度误差。
2)在卧式车床(用三爪自定心卡盘)上镣孔时,引起内孔与外圆同轴度误差、端面与外圆的垂真度误差的原因。
4-2在卧式车床上用两顶尖装夹工件车削细长轴时,出现图4・la、b、c所示的误差是什么原因,分别采用什么办法来减少或消除?b)c)图4— 14-3设已知一工艺系统的误差复映系数为0・25,工件在木工序前有圆度误差0.45mm, 若木工序形状精度规定允差0. Olmm,试问至少要走刀几次方能使形状精度合格?4-4在车床上加T丝杠,T件总长为2650mm,螺纹部分的长度L=200mm, T件材料和母丝杠材料都是45钢,加丁时室温为20°C,加T.JU.T件温度升至45°C,母丝杠温升至30°C。

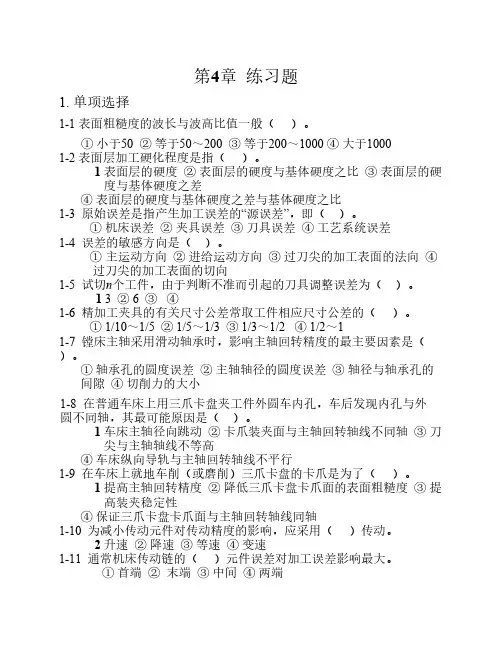

第 4章练习题1.单项选择1-1表面粗拙度的波长与波高比值一般()。
①小于50 ②等于 50~200③等于 200~ 1000④大于 10001-2表面层加工硬化程度是指()。
① 表面层的硬度② 表面层的硬度与基体硬度之比③ 表面层的硬度与基体硬度之差④表面层的硬度与基体硬度之差与基体硬度之比1-3原始偏差是指产生加工偏差的“源偏差”,即()。
①机床偏差② 夹具偏差③ 刀具偏差④工艺系统偏差1-4偏差的敏感方向是()。
①主运动方向②进给运动方向③过刀尖的加工表面的法向④过刀尖的加工表面的切向1-5试切 n 个工件,因为判断禁止而惹起的刀具调整偏差为()。
①3② 6③36 n④n1-6精加工夹具的相关尺寸公差常取工件相应尺寸公差的()。
①1/10 ~ 1/5② 1/5~1/3③ 1/3~ 1/2④ 1/2~ 11-7镗床主轴采纳滑动轴承时,影响主轴展转精度的最主要要素是()。
①轴承孔的圆度偏差②主轴轴径的圆度偏差③ 轴径与轴承孔的空隙④切削力的大小1-8在一般车床上用三爪卡盘夹工件外圆车内孔,车后发现内孔与外圆不一样轴,其最可能原由是()。
①车床主轴径向跳动②卡爪装夹面与主轴展转轴线不一样轴③ 刀尖与主轴轴线不等高④车床纵导游轨与主轴展转轴线不平行1-9在车床上就地车削(或磨削)三爪卡盘的卡爪是为了()。
①提升主轴展转精度②降低三爪卡盘卡爪面的表面粗拙度③ 提升装夹稳固性④保证三爪卡盘卡爪面与主轴展转轴线同轴1-10 为减小传动元件对传动精度的影响,应采纳()传动。
②升速②降速③等速④变速1-11往常机床传动链的()元件偏差对加工偏差影响最大。
① 首端②尾端③ 中间④ 两头1-12工艺系统刚度等于工艺系统各构成环节刚度()。
① 之和② 倒数之和③ 之和的倒数④ 倒数之和的倒数1-13机床零件的实质刚度()按实体所估量的刚度。
①大于②等于③小于④远小于1-14接触变形与接触表面名义压强成()。
①正比②反比③指数关系④ 对数关系1-15偏差复映系数与工艺系统刚度成()。

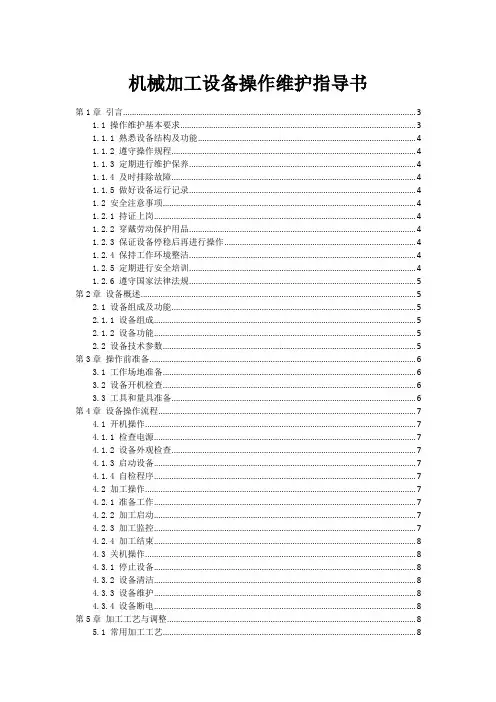

机械加工设备操作维护指导书第1章引言 (3)1.1 操作维护基本要求 (3)1.1.1 熟悉设备结构及功能 (4)1.1.2 遵守操作规程 (4)1.1.3 定期进行维护保养 (4)1.1.4 及时排除故障 (4)1.1.5 做好设备运行记录 (4)1.2 安全注意事项 (4)1.2.1 持证上岗 (4)1.2.2 穿戴劳动保护用品 (4)1.2.3 保证设备停稳后再进行操作 (4)1.2.4 保持工作环境整洁 (4)1.2.5 定期进行安全培训 (4)1.2.6 遵守国家法律法规 (5)第2章设备概述 (5)2.1 设备组成及功能 (5)2.1.1 设备组成 (5)2.1.2 设备功能 (5)2.2 设备技术参数 (5)第3章操作前准备 (6)3.1 工作场地准备 (6)3.2 设备开机检查 (6)3.3 工具和量具准备 (6)第4章设备操作流程 (7)4.1 开机操作 (7)4.1.1 检查电源 (7)4.1.2 设备外观检查 (7)4.1.3 启动设备 (7)4.1.4 自检程序 (7)4.2 加工操作 (7)4.2.1 准备工作 (7)4.2.2 加工启动 (7)4.2.3 加工监控 (7)4.2.4 加工结束 (8)4.3 关机操作 (8)4.3.1 停止设备 (8)4.3.2 设备清洁 (8)4.3.3 设备维护 (8)4.3.4 设备断电 (8)第5章加工工艺与调整 (8)5.1 常用加工工艺 (8)5.1.1 车削加工 (8)5.1.2 铣削加工 (8)5.1.3 钻削加工 (8)5.1.4 磨削加工 (8)5.2 工艺参数调整 (9)5.2.1 切削速度调整 (9)5.2.2 进给量调整 (9)5.2.3 切削深度调整 (9)5.3 加工质量检测 (9)5.3.1 尺寸精度检测 (9)5.3.2 形状精度检测 (9)5.3.3 表面粗糙度检测 (9)5.3.4 加工质量分析 (9)第6章设备维护与保养 (9)6.1 日常保养 (9)6.1.1 操作前的检查 (9)6.1.2 操作中的注意 (10)6.1.3 操作后的保养 (10)6.2 定期保养 (10)6.2.1 日保养 (10)6.2.2 周保养 (10)6.2.3 月保养 (10)6.3 特殊保养 (10)6.3.1 季节性保养 (10)6.3.2 状态监测保养 (10)6.3.3 大修保养 (11)第7章故障排除 (11)7.1 故障诊断方法 (11)7.1.1 望:观察设备运行状态,检查设备各部位是否有异常现象,如:异常声响、振动、温度升高等。
第一章诸论(习题略)第二章机械制造技术装备2-1 车削直径80mm,长200mm棒料外圆,若选用=4mm,f=0.5mm,n=240 r/min,试问切削速度υ,切削机动时间,金属切除率为多少?2-2 已知一外圆车刀切削部分的主要几何角度为:=、、、、。
试用主剖面参考系绘出该车刀的几何角度。
2-3车削外圆36mm,中径33mm,内径29mm,螺距6mm梯形螺纹时,若使用刀具前角为,左刃后角,右刃后角。
试计算左、右刃工作前、后角是多少?2-4 用切断刀切断外径为D=30mm的轴类零件,已知切断刀的几何参数:当切断刀刀尖安装低于工件中心等高面h=2mm,=,,时的工作前角、工作后角;并将切断刀的有关几何角度标注在计算简图上。
2-5 什么是硬质合金?常用的牌号有几大类?各类硬质合金的常用牌号有哪些?如何选用?2-6什么是逆铣?什么是顺铣?各有何切削加工特点?2-7试分析题图2-1所示的三种车螺纹时的传动原理图各有何特点?2-8在Y3150E型滚齿机上加工斜齿轮,已知工件m=4mm、Z=56、β=、右旋;滚刀K=1,λ=,左旋。
试进行展成运动链、差动传动链的调整计算。
2-9 题图2-2所示零件的A、B、C面的φ10H7孔及φ30H7孔均已加工,试分析加工φ12H7孔时选用哪些表面定位最为合理?为什么?2-10分析题图2-3所列定位方案:⑴ 指出各定位元件所限制的自由度;⑵ 判断有无欠定位或过定位;⑶对不合理的定位方案提出改进意见。
图中:(a)图过三通管中心打一孔,使孔轴线与管轴线OX、OZ垂直相交;(b)车阶梯轴外圆;(d)在圆盘零件上钻孔,保证孔与外圆同轴;(e)钻绞连杆零件小头孔,保证小头孔与大头孔之间的距离及两孔平行度。
2-11分析题图2-4所列加工零件中必须限制的自由度,选择定位基准和定位元件,并在图中示意画出;确定夹紧力作用点的位置和作业方向,并用规定的符号在图中标出。
图(a)过球心打一孔;图(c)在小轴上铣槽,保证尺寸H和L;图(d)过轴心打通孔,保证尺寸L;图(e)支座零件上加工两通孔,保证尺寸A和 H 。
答案第一章金属切削的基础理论一、填空题答案1 刀具2 切削运动3 进给运动4 主运动5 工件的旋转运动6 已加工表面7 待加工表面 8 过渡表面 9 切削速度 10 进给量 11 背吃刀量 12 Vc=∏DN/100013 360mm/min 14 切削部分 15 两刃 16 前刀面 17 硬质合金 18 冷却液19 背吃刀量 20 已加工表面 21 切削速度 22 润滑 23 降低 24 YG 25 AL2O326 背吃刀量 27 产品质量 28 改善切削加工性能 29 调质 30 调质 31 机床刚度32 刀具的旋转运动 33 高速钢 34 切离 35 带状 36 磨钝标准 37 刀具耐用度38 乳化液 39 切削油 40 高 41 基面 42 正常磨损 43 前角 44 后角 45 增大46 减小 47 减小 48 增大 49 W18Cr4V 50 低二、判断题答案1 T2 T3 T4 F5 F6 T7 T8 F9 F 10 F11 T 12 F 13 F 14 T 15 T 16 T 17 F 18 F 19 F 20 T21 F 22 T 23 T 24 T 25 F 26 T 27 F 28 F 29 F 30 F31 F 32 T 33 F 34 T 35 T 36 F 37 T 38 T 39 T 40 F41 T 42 T 43 T 44 F 45 F 46 T 47 T 48 T 49 F 50 F51 F 52 T 53 T 54 F 55 T 56 F 57 T 58 T 59 F 60 T61 T 62 F 63 T 64 T 65 F 66 F 67 T 68 T 69 T 70 F三、选择题答案1 C2 A3 A4 B5 D6 B7 A8 A9 C 10 C11 B 12 B 13 A 14 A 15 B 16 C 17 C 18 C 19 C 20 A21 A 22 A 23 B 24 B 25 B 26 B 27 A 28 B 29 B 30 B31 A 32 B 33 B 34 B 35 B 36 B 37 A 38 B 39 B 40 C41 A 42 D 43 C 44 C 45 B 46 C 47 C 48 C 49 B 50 B51 A 52 B 53 B 54 C 55 A 56 B 57 C 58 A 59 A 60 B61 A 62 B 63 B 64 D 65 B 66 A 67 C 68 A 69 C第二章工件的装夹与夹具的设计基础一、填空题答案1 定位 2夹紧 3找正、夹具 4找正 5夹具 6六 7 移动、转动 8 自由度9 六点定位原则 10 完全定位 11不完全定位 12 欠定位 13 过定位 14 定位基准15 定位基面 16 主要 17 导向 18 止动 19 防 20 定位基准、定位元件21 支承钉、支承板 22一 23精 24 粗 25 侧面 26 一 27两 28 侧面 29 切屑30自位 31 一 32 可调 33 辅助 34 60°/90°/120° 35 长度、直径 36定位销37 心轴 38基准位移,基准不重合 39 夹紧 40 通用\专用\组合\可调 41 42单件小、大43 2个、4个 44 3个、5个 45 1个、2个 46 2个、4个、1个 47 2个、4个48 基准不重合误差 49 小 50 基准位移误差 51 夹紧力的大小 52 定位装置53 铣床夹具 54 液压夹具 55 机械夹紧 56 三爪卡盘 57 组合夹具 58 通用可调、组合59 3个、2个、1个 60 定位、夹紧二、判断题答案1 T2 F3 T4 T5 T6 F7 F8 T9 T 10 F11 T 12 T 13 T 14 T 15 F 16 T 17 F 18 T 19 T 20 F21 T 22 T 23 T 24 F 25 T 26 F 27 F 28 F 29 F 30 T31 T 32 F 33 F 34 F 35 T 36 F 37 F 38 F 39 T 40 F41 F 42 T 43 F 44 F 45 F 46 F 47 F 48 T 49 F 50 F51 F 52 F 53 T 54 F 55 T 56 T 57 F 58 T 59 F 60 F61 T 62 T 63 F 64 F 65 T 66 T 67 T 68 T 69 F 70 T71 T 72 F 73 T 74 F 75 T 76 F 77 T 78 F 79 T 80 F81 T 82 F 83 T 84 T 85 T 86 F 87 F 88 F 89 F 90 F三、简答题答案1根据工件被限制的自由度的情况,定位分为哪些情况?完全定位。
