离心式水泵轴封有何作用

离心式水泵的常见故障及维修摘要：水泵类型比较多，其中，离心水泵的应用比较常见，对于离心式水泵，可分为离心泵卧式和立式两种，离心式水泵的运行环境比较特殊，容易发生各类故障，在离心式水泵运行行过程中，必须加强运维管理，采用适宜的故障检测技术和维修措施才能使水泵运行更平稳，出力更好。

对此，本文首先对离心泵结构进行介绍，然后对离心式水泵的维护方法进行分析，并对离心式水泵常见故障以及维修策略进行详细探究。

关键词：离心泵；故障；维修一、离心泵结构（一）泵壳：离心式水泵的泵壳有两种类型，其一为轴向剖分式，其二为径向剖分式，在离心式水泵运行过程中，泵壳的作用是承受工作压力和液体热负荷。

离心式水泵的结构形式主要为蜗壳式，在离心式水泵运行过程中，其内部能够形成螺旋液道，在叶轮旋转过程中即可抛出液体，能够形成静压能，并且将液体扩散至离心式水泵出口位置。

（二）泵轴：在离心式水泵运行过程中，泵轴能够提供充足动力，确保叶轮能够高效运转。

在泵轴一端，联轴器连接电动机轴，而对于另一端，能够支撑叶轮，并对叶轮起到固定作用，轴上构件较多，具体包括轴承、叶轮、密封等。

对于泵轴材质与结构，要求根据具体的作业环境和参数要求合理选择。

（三）叶轮：离心式水泵叶轮的类型比较多，具体可分为前半、后半开式轮以及闭合式叶轮等，叶轮的作用是收集和转移液体，在离心式水泵运行过程中可做功。

在叶轮制造中，要求选择高质量、耐腐蚀材料，包括不锈钢、蒙乃尔合金等。

（四）轴封：轴封的作用是确保离心式水泵的密封性足够严密，在离心式水泵运行过程中，只有保证轴封质量，才能够避免泵壳中的液体漏出或者外界空气进入至离心式水泵中。

对于离心式水泵轴封，可分为机械密封以及填料密封两种类型。

为了降低故障发生率，可采用两种兼容的方式[1]。

二、离心式水泵工作原理当离心泵的进水管与泵体被灌满之后，开启水泵，此时水泵叶轮正常旋转，并且将周围液体甩出。

叶轮处产生一定真空度，因大气压的作用，水自进水管进入水泵内，在惯性离心力的作用下进行传输并提高水的压力，此时泵内高压水就会伴随排水管道进入特定领域。

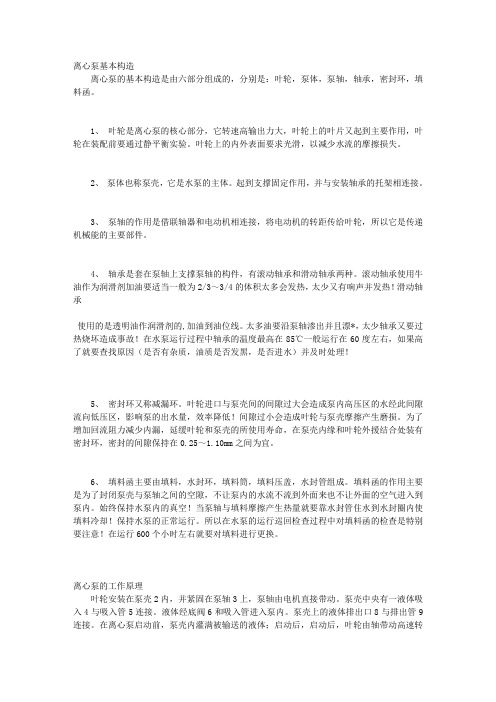

离心泵基本构造离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。

太多油要沿泵轴渗出并且漂*，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85℃一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。

填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。

始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

离心泵的工作原理叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。

泵壳中央有一液体吸入4与吸入管5连接。

液体经底阀6和吸入管进入泵内。

泵壳上的液体排出口8与排出管9连接。

离心泵的主要工作原理（1）叶轮被泵轴带动旋转，对位于叶片间的流体做功，流体受离心力的作用，由叶轮中心被抛向外围。

当流体到达叶轮外周时，流速非常高。

（2）泵壳汇集从各叶片间被抛出的液体，这些液体在壳内顺着蜗壳形通道逐渐扩大的方向流动，使流体的动能转化为静压能，减小能量损失。

所以泵壳的作用不仅在于汇集液体，它更是一个能量转换装置。

（3）液体吸上原理：依靠叶轮高速旋转，迫使叶轮中心的液体以很高的速度被抛开，从而在叶轮中心形成低压，低位槽中的液体因此被源源不断地吸上。

气缚现象气缚现象：如果离心泵在启动前壳内充满的是气体，则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度，这样槽内液体便不能被吸上。

这一现象称为气缚。

为防止气缚现象的发生，离心泵启动前要用外来的液体将泵壳内空间灌满。

这一步操作称为灌泵。

为防止灌入泵壳内的液体因重力流入低位槽内，在泵吸入管路的入口处装有止逆阀（底阀）；如果泵的位置低于槽内液面，则启动时无需灌泵。

（4）叶轮外周安装导轮，使泵内液体能量转换效率高。

导轮是位于叶轮外周的固定的带叶片的环。

这些叶片的弯曲方向与叶轮叶片的弯曲方向相反，其弯曲角度正好与液体从叶轮流出的方向相适应，引导液体在泵壳通道内平稳地改变方向，使能量损耗最小，动压能转换为静压能的效率高。

（5）后盖板上的平衡孔消除轴向推力。

离开叶轮周边的液体压力已经较高，有一部分会渗到叶轮后盖板后侧，而叶轮前侧液体入口处为低压，因而产生了将叶轮推向泵入口一侧的轴向推力。

这容易引起叶轮与泵壳接触处的磨损，严重时还会产生振动。

平衡孔使一部分高压液体泄露到低压区，减轻叶轮前后的压力差。

但由此也会引起泵效率的降低。

（6）轴封装置保证离心泵正常、高效运转。

离心泵在工作是泵轴旋转而壳不动，其间的环隙如果不加以密封或密封不好，则外界的空气会渗入叶轮中心的低压区，使泵的流量、效率下降。

严重时流量为零——气缚。

通常，可以采用机械密封或填料密封来实现轴与壳之间的密封。

IS离心式清水泵结构及安装使用说明IS清水泵IS离心式清水泵的结构说明：1、IS清水泵IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS清水泵IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

3、IS清水泵IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

4、IS清水泵IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。

IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

5、IS清水泵IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。

6、IS清水泵IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

7、IS清水泵IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

◆IS清水泵IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/hL/s轴功率电机功率IS80-50-202900353551560 556964771145015516525367IS65-40-20291545一、IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。

离心式水泵维修方案离心式水泵是一种常用的机械设备，广泛应用于建筑、化工、冶金、制药、环保等行业，用于输送清水、污水、工业废水、化学液体等介质。

然而，由于工作条件恶劣、运行过程中会遇到各种突发故障等原因，离心式水泵经常需要进行维修和保养。

本文将就离心式水泵的常见维修问题和解决方案进行介绍，帮助读者更好地了解并解决水泵故障问题。

水泵轴封和机械密封水泵轴封和机械密封是离心式水泵最常见的维修问题之一。

常见的故障症状包括水泵进口侧渗水、出口侧漏水、轴封渗漏及机械密封泄漏等。

对于这些故障，可以采取以下维修措施：紧固螺母检查轴封或机械密封处的固定螺母是否有松动的情况，有必要时需紧固。

更换轴封或机械密封如果紧固螺母无效或轴封、机械密封已经磨损等情况，需要将其更换。

更换时需要注意选择适当的规格，安装时要严格按照操作规程来进行，确保密封性。

换用波纹管密封针对原有轴封泄漏的情况，可以采用波纹管作为机械密封的替代品，以改善密封效果。

波纹管密封既能承受较大的径向力，也能承受一定的推力，而且密封效果比较好，维护成本低。

水泵泵体和叶轮水泵泵体和叶轮也是离心式水泵常见的维修问题。

通常，故障主要表现为低效、振动加剧、噪音加大以及输送介质的体积或流量下降等。

对于这些问题，可以采取如下措施：检查泵体、叶轮的损伤情况泵体、叶轮的磨损和损伤会严重降低其工作效率，严重时会导致故障。

需要定期检查泵体、叶轮表面是否有明显划痕、切口或变形等情况，如有发现需要及时更换。

清洗水泵在长期使用过程中很容易受到介质的污染，在维护过程中也需要清洗泵体和叶轮。

清洗时，需要将污垢清除干净，切勿用硬的物体划伤水泵表面。

江苏班德瑞不锈钢有限公司Jiangsu Banderi Stainless Steel Co., Ltd地址/Add：江苏省大丰市经济开发区祥丰路1号离心泵的结构及主要零部件作用1.概论:一台离心泵主要由泵体、叶轮、密封环、旋转轴、轴封箱等部件组成,有些离心泵还装有导轮、诱导轮、平衡盘等。

2.水泵泵体:即泵的壳体,包括吸入室和压液室。

(1).吸入室:它的作用是使液体均匀地流进叶轮。

(2).压液室:它的作用是收集液体,并把它送入下级叶轮或导向排出管,与此同时降低液体的速度,使动能进一步变成压力能。

压液室有蜗壳和导轮两种形式。

蜗壳因流道做成螺旋形而得名 , 液体沿螺旋线流动,随着流道截面的增大而降低速度,使动能变成压力能;导轮常见于分段多级泵,为了使结构简单紧凑, 在一级叶轮和次级叶轮之间的能量转换采用导轮,液体沿导轮规定的流道流至次级叶轮的入口。

3.叶轮:它是离心泵内传递能量给液体的唯一元件, 泵通过它使机械能变成了液体的压力能,使液体的压力提高。

叶轮用键固定于轴上，随轴由原动机带动旋转,通过叶片把原动机的能量传给液体。

按照液体流入叶轮的通道分类，可分为：单吸叶轮（在叶轮的一侧有一个入口）和双吸叶轮（液体从叶轮的两侧对称地流到叶轮流道中）。

按照液体相对于旋转轴线的主要流动方向分类，叶轮可分为：径流式叶轮、轴流式叶轮和混流式叶轮。

按照叶轮的结构形式分类，可分为闭式叶轮、开式叶轮和半开式叶轮。

闭式叶轮由若干叶片和它们两侧的轮盖和轮盘组成，相邻的两个叶片和轮盖、轮盘所围成的空间即为液体的流道；开式叶轮，只有叶片，没有轮盖和轮盘；半开式叶轮，只在叶片的一侧有轮盘。

4轴:它是传递机械能的重要零件, 原动机的扭矩通过它传给叶轮。

泵轴是泵转子的主要零件，轴上装有叶轮、轴套、平衡盘等零件。

泵轴靠两端轴承支承，在泵中作高速回转，因而泵轴要承载能力大、耐磨、耐腐蚀。

泵轴的材料一般选用碳素钢或合金钢并经调质处理。

5.密封环（口环）密封环是安装在转动的叶轮和静止的泵壳（中段和导叶的组合件）之间的密封装置。

三、水泵的结构〈以多级离心泵为例〉离心式水泵的种类很多，虽结构上互有差异，但其主要部件大致相同。

离心式水泵的主要组成部分有：水泵的结构按运行方式可分为转子和静子两部分。

１、转子：主要包括：泵轴、联轴器、锁紧螺母、滚动轴承的转动部分、轴套、平衡盘、叶轮、推力盘等零件。

2、静子：主要包括：轴承体（滑动轴承全部属于静子）、轴封装置、进水泵段、中间泵段、出水泵段、地脚螺栓、穿杠螺栓、底板等零件。

◆转子联轴器：又称对轮、靠背轮等，其作用是连接原动机带动水泵工作。

泵轴：传递扭矩，承装转子部件。

轴套：保护泵轴，调整转动部件之间的距离。

锁紧螺母：起轴向定位作用（螺纹的拧紧方向与转动方转子向相反）平衡盘：与平衡座一起平衡轴向推力。

叶轮：提高水的压力能和速度能。

ａ：开式－－叶轮两侧没有盖板。

ｂ：半开式－－叶轮只有一侧有盖板。

ｃ：封闭式－－叶轮两侧均有盖板。

ｄ：叶轮一般由铸铁、磷青铜或黄铜铸造而成。

ｅ：叶片厚度３～６mm，叶片数目７～８个。

推力盘：与推力瓦块一起平衡参与平衡轴向推力。

◆静子轴承体：又称轴承母体，起装载轴承的作用。

轴封装置：装在转子上的轴套位置；主要有填料密封、机械密封、浮动环密封几种形式。

其作用是：吸水侧用以防止空气的漏入，保护真空；出水侧用以防止高压水漏出。

泵段：进水泵段（吸水管、吸水室、密封环）；密封环－－用来防止泵内的高压水流回低压侧而使效率降低。

一般安装在叶轮进水口侧的外缘与泵壳之间。

中间泵段（导叶、密封环）导叶---将本级叶轮的出水顺利导入下级叶轮。

出水泵段（导叶、压水室、出水管、平衡座）。

紧固螺栓（穿杠螺栓）：紧固各级泵段。

地脚螺栓：将水泵安装于底板上。

底板：将泵安装于基础上。
