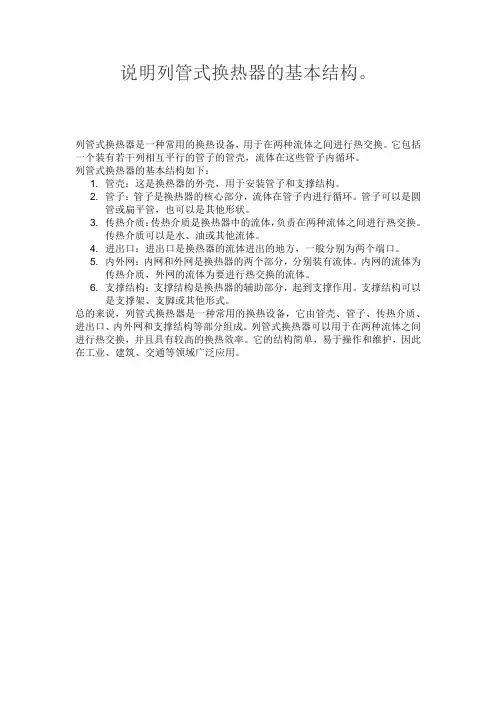

说明列管式换热器的基本结构。
列管式换热器是一种常用的换热设备,用于在两种流体之间进行热交换。
它包括一个装有若干列相互平行的管子的管壳,流体在这些管子内循环。
列管式换热器的基本结构如下:
1. 管壳:这是换热器的外壳,用于安装管子和支撑结构。
2. 管子:管子是换热器的核心部分,流体在管子内进行循环。
管子可以是圆
管或扁平管,也可以是其他形状。
3. 传热介质:传热介质是换热器中的流体,负责在两种流体之间进行热交换。
传热介质可以是水、油或其他流体。
4. 进出口:进出口是换热器的流体进出的地方,一般分别为两个端口。
5. 内外网:内网和外网是换热器的两个部分,分别装有流体。
内网的流体为
传热介质,外网的流体为要进行热交换的流体。
6. 支撑结构:支撑结构是换热器的辅助部分,起到支撑作用。
支撑结构可以
是支撑架、支脚或其他形式。
总的来说,列管式换热器是一种常用的换热设备,它由管壳、管子、传热介质、进出口、内外网和支撑结构等部分组成。
列管式换热器可以用于在两种流体之间进行热交换,并且具有较高的换热效率。
它的结构简单,易于操作和维护,因此在工业、建筑、交通等领域广泛应用。
列管式换热器原理列管式换热器是一种常见的换热设备,它通过管道内的流体与外部介质的热交换来实现热量的传递。
在工业生产和生活中,列管式换热器被广泛应用于加热、冷却和热回收等领域。
本文将介绍列管式换热器的原理及其工作过程。
列管式换热器的原理基本上是利用了流体在管道内的流动和外部介质之间的热传导来实现热量的传递。
在列管式换热器中,流体通过管道流动,而外部介质则围绕着管道进行热交换。
当流体在管道内流动时,它会与管壁接触,通过管壁与外部介质进行热交换,从而实现热量的传递。
列管式换热器通常由管束、管板、壳体和管束固定装置等部件组成。
管束是由许多管子组成的,它们通常是平行排列的,形成了一个整体。
管板则用于固定管束,使其保持在一定的位置。
壳体则是管束和管板的外部保护结构,起到保护和支撑的作用。
而管束固定装置则用于固定管束,防止在使用过程中发生移动或振动。
列管式换热器的工作过程通常分为两个流体之间的热交换。
当热流体进入换热器时,它会通过管道流动,并与管道内的冷流体进行热交换。
在这个过程中,热流体会释放热量,使得冷流体温度升高。
而热流体则会冷却下来,完成了热量的传递。
这样,通过不同流体之间的热交换,实现了热能的传递和利用。
列管式换热器的原理简单清晰,工作效率高,因此在工业生产和生活中得到了广泛的应用。
它不仅可以用于加热和冷却,还可以用于热回收和能量利用。
在化工、电力、食品等行业中,列管式换热器都扮演着重要的角色,为生产和生活提供了便利。
总的来说,列管式换热器的原理是基于流体之间的热交换,通过管道内的流动和管壁与外部介质之间的热传导来实现热量的传递。
它的工作过程简单高效,被广泛应用于工业生产和生活中。
随着科技的不断进步,列管式换热器的性能和效率将会得到进一步提升,为人们的生产和生活带来更多的便利和效益。
列管式换热器原理
列管式换热器是一种常见的热交换设备,它通过管道内的流体与管外的流体进行热交换,广泛应用于化工、电力、石油、制药等领域。
本文将介绍列管式换热器的原理及其工作过程。
首先,列管式换热器的原理是基于热传导和对流传热的基本原理。
当两种不同温度的流体通过换热器内外的管道时,热量会通过管壁传导到另一种流体中,从而使两种流体的温度发生变化,实现热量的传递。
其次,列管式换热器的工作过程可以分为对流传热和传导传热两个阶段。
在对流传热阶段,流体在管内外表面形成对流层,通过对流传热来实现热量的传递;而在传导传热阶段,热量则通过管壁的传导来传递到另一种流体中。
列管式换热器的设计和选型需要考虑多种因素,包括流体的性质、流量、温度、压力等参数。
在实际应用中,需要根据具体的工艺要求和环境条件来选择合适的换热器型号和材质,以确保其正常运行和长期稳定性。
此外,列管式换热器的热效率也是一个重要的考量因素。
通过合理的设计和优化换热器结构,可以提高换热器的热效率,降低能耗,从而达到节能减排的目的。
总的来说,列管式换热器是一种高效、可靠的热交换设备,其原理和工作过程相对简单清晰,但在实际应用中需要综合考虑多种因素,以确保其正常运行并发挥最佳的换热效果。
希望本文能对您对列管式换热器有一个更深入的了解。

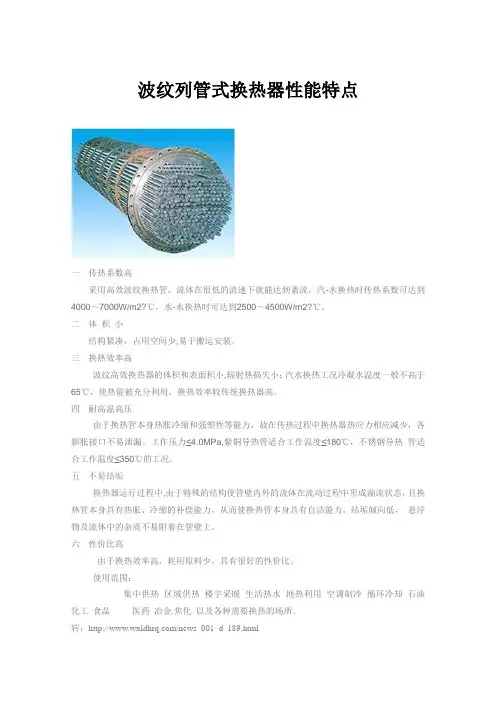

波纹列管式换热器性能特点
一传热系数高
采用高效波纹换热管,流体在很低的流速下就能达到紊流,汽-水换热时传热系数可达到4000~7000W/m2?℃,水-水换热时可达到2500~4500W/m2?℃。
二体积小
结构紧凑,占用空间少,易于搬运安装。
三换热效率高
波纹高效换热器的体积和表面积小,辐射热损失小;汽水换热工况冷凝水温度一般不高于65℃,使热能被充分利用。
换热效率较传统换热器高。
四耐高温高压
由于换热管本身热胀冷缩和强塑性等能力,故在传热过程中换热器热应力相应减少,各膨胀接口不易泄漏。
工作压力≤4.0MPa,紫铜导热管适合工作温度≤180℃,不锈钢导热管适合工作温度≤350℃的工况。
五不易结垢
换热器运行过程中,由于特殊的结构使管壁内外的流体在流动过程中形成湍流状态,且换热管本身具有热胀、冷缩的补偿能力,从而使换热管本身具有自洁能力,结垢倾向低,悬浮物及流体中的杂质不易附着在管壁上。
六性价比高
由于换热效率高,耗用原料少,具有很好的性价比。
使用范围:
集中供热区域供热楼宇采暖生活热水地热利用空调制冷循环冷却石油化工食品医药冶金.焦化以及各种需要换热的场所。
转:/news_001_d_189.html。

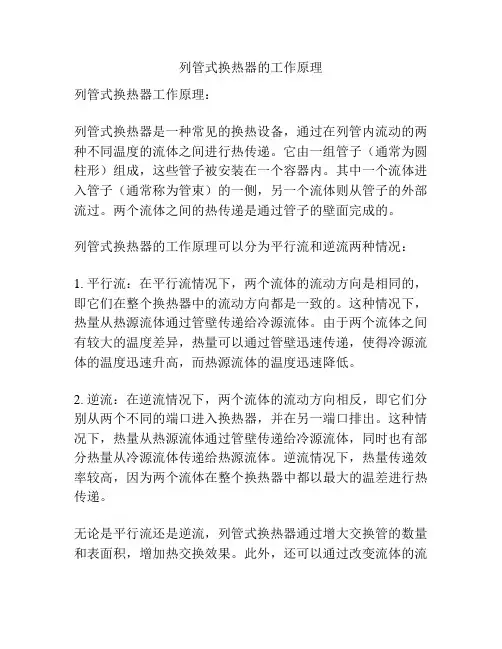

列管式换热器的工作原理
列管式换热器工作原理:
列管式换热器是一种常见的换热设备,通过在列管内流动的两种不同温度的流体之间进行热传递。
它由一组管子(通常为圆柱形)组成,这些管子被安装在一个容器内。
其中一个流体进入管子(通常称为管束)的一侧,另一个流体则从管子的外部流过。
两个流体之间的热传递是通过管子的壁面完成的。
列管式换热器的工作原理可以分为平行流和逆流两种情况:
1. 平行流:在平行流情况下,两个流体的流动方向是相同的,即它们在整个换热器中的流动方向都是一致的。
这种情况下,热量从热源流体通过管壁传递给冷源流体。
由于两个流体之间有较大的温度差异,热量可以通过管壁迅速传递,使得冷源流体的温度迅速升高,而热源流体的温度迅速降低。
2. 逆流:在逆流情况下,两个流体的流动方向相反,即它们分别从两个不同的端口进入换热器,并在另一端口排出。
这种情况下,热量从热源流体通过管壁传递给冷源流体,同时也有部分热量从冷源流体传递给热源流体。
逆流情况下,热量传递效率较高,因为两个流体在整个换热器中都以最大的温差进行热传递。
无论是平行流还是逆流,列管式换热器通过增大交换管的数量和表面积,增加热交换效果。
此外,还可以通过改变流体的流
速、调整管束的排列方式等方式来优化列管式换热器的工作性能。
化工原理课程设计列管式换热器化工原理课程设计是化学工程学科的重要环节,其设计的目的是让学生在理论基础知识的基础上,能够熟练掌握工业化学反应装置和过程的设计方法,并能灵活运用各种装置和工艺条件来实现设备的最优化。
其中列管式换热器是常用于化工生产过程中的一种重要装置,本文将对其进行详细介绍。
一、列管式换热器的结构与原理列管式换热器是通过管壳型构造,由许多纵向的管子构成,管子两侧通过流体工质进行换热。
其主要结构包括壳体、管板、管束、进出口法兰等部分。
换热原理是将热量从高温的流体传给低温的流体,实现两种流体之间的热量交换。
二、列管式换热器的特点和应用列管式换热器具有结构简单、换热效率高、应用范围广、容易清洗维修等特点。
其在化工生产中广泛应用于热回收、冷却、加热等方面,如在石油、化工、冶金、食品、制药、造纸等行业的反应过程中都有重要的应用。
三、列管式换热器的设计方法在设计列管式换热器时,主要需考虑的参数有流体介质、流量、温度、压力等等,其中最核心的是确定热量传递系数与压降。
常用的设计方法有总热传系数法、等效径法、NTU法等。
其中总热传系数法是最常用的方法,其计算的公式为:1/U = 1/hi + Δx/k + Δy/ho其中U为总热传系数,hi、ho分别为热传分界面内的内、外热传系数,k为扩散系数(介质传热系数),Δx、Δy为介质的平均厚度与壁层厚度。
在设计时应根据具体情况选用合适的计算方法。
四、列管式换热器的操作和维护在使用列管式换热器时,应注意清洗维护工作。
由于该装置的结构特殊,应定期进行化学清洗,以避免沉积物和腐蚀物堵塞换热器内壁。
同时还应注意防止介质的过于浓缩,以免产生结晶、沉积、腐蚀等情况。
综上所述,列管式换热器是化工生产中不可缺少的一种装置,其结构特殊、应用范围广泛、换热效率高,并且容易维护操作,是值得研究和推广的一种装置。
在化工原理的课程设计中,学生能够通过对列管式换热器的深入理解和设计方案的完善,培养出创新思维和实际操作能力,为将来化工行业的发展奠定坚实的基础。

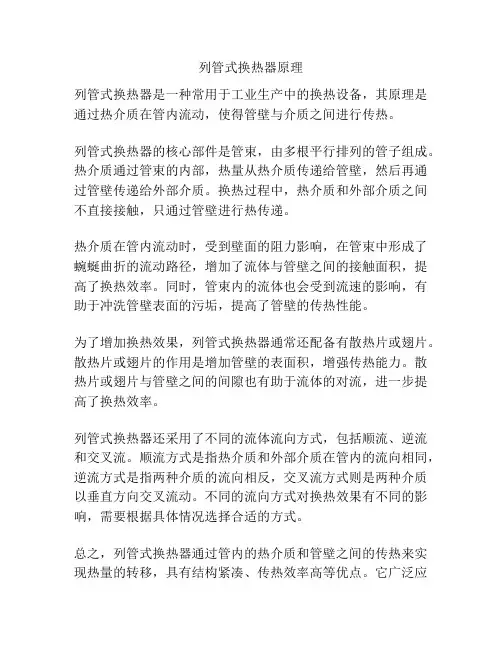

列管式换热器原理
列管式换热器是一种常用于工业生产中的换热设备,其原理是通过热介质在管内流动,使得管壁与介质之间进行传热。
列管式换热器的核心部件是管束,由多根平行排列的管子组成。
热介质通过管束的内部,热量从热介质传递给管壁,然后再通过管壁传递给外部介质。
换热过程中,热介质和外部介质之间不直接接触,只通过管壁进行热传递。
热介质在管内流动时,受到壁面的阻力影响,在管束中形成了蜿蜒曲折的流动路径,增加了流体与管壁之间的接触面积,提高了换热效率。
同时,管束内的流体也会受到流速的影响,有助于冲洗管壁表面的污垢,提高了管壁的传热性能。
为了增加换热效果,列管式换热器通常还配备有散热片或翅片。
散热片或翅片的作用是增加管壁的表面积,增强传热能力。
散热片或翅片与管壁之间的间隙也有助于流体的对流,进一步提高了换热效率。
列管式换热器还采用了不同的流体流向方式,包括顺流、逆流和交叉流。
顺流方式是指热介质和外部介质在管内的流向相同,逆流方式是指两种介质的流向相反,交叉流方式则是两种介质以垂直方向交叉流动。
不同的流向方式对换热效果有不同的影响,需要根据具体情况选择合适的方式。
总之,列管式换热器通过管内的热介质和管壁之间的传热来实现热量的转移,具有结构紧凑、传热效率高等优点。
它广泛应
用于石化、化工、制药等行业,在工业生产中发挥着重要的作用。
列管式换热器列管式换热器是一种常见的换热设备,通常用于多种工业领域,如化工、石油、电力、制药等。
它的工作原理是通过将一个或多个管道(称为管子)插入一个外壳中,并使热交换流体通过管子和壳体之间流动,以实现热量的传递。
设计举例:化工厂中的列管式换热器。
工艺要求:1.热源介质为低温烟气(300℃,2000Nm³/h)。
2.冷却介质为水(20℃,1000L/h)。
3.需要达到的换热效果:烟气温度降低到200℃以下。
设计步骤:1.确定换热面积:根据热负荷计算,烟气的热负荷(Q)为:Q = mcΔT其中,m为烟气质量流量,c为烟气比热容,ΔT为烟气温度差。
在本例中,m为2000Nm³/h,c取1000J/(kg·℃),ΔT为300℃。
另外,换热器的换热系数(U)可以根据实际情况选择一个合适的数值。
假设U为1000W/(m²·℃)。
根据换热方程,换热面积(A)可由以下公式计算:Q = UAΔTlm其中,ΔTlm为对数平均温差,可根据进出口温度计算得到。
综上所述,可以计算得到所需的换热面积。
2.确定管子数量和布局:根据换热面积和设计要求,可以确定所需管子的数量和布局。
通常情况下,管子的数量选择为偶数,并且可以采用等间距布置。
3.材料选择:根据介质的性质和工艺要求,选择合适的材料用于制作管子和壳体。
常用的材料有不锈钢、镍合金、铜等。
4.热力设计:根据所需传热量、管子数量和进出口温度等参数,计算出每根管子的传热量。
同时,根据流体的流动参数,确定管子的直径和管道内流速。
一般情况下,可以保持流速在1-3m/s之间。
5.结构设计:根据换热器的实际需求和工艺要求,设计并确定壳体内部的分隔板、支撑杆等结构。
这些结构可以增强换热效果和传热效率,并帮助流体均匀分布。
6.安全设计:在列管式换热器的设计中,需要考虑各种安全因素,如压力、温度和泄漏等。
可以通过安全阀、温度控制器和泄漏检测器等装置来保障设备的安全运行。
什么是列管式换热器?列管式换热器主要由壳体、管束、管板(又称花板)和顶盖(又称封头)等部件构成。
管束安装在壳体内,两端用胀接或焊接方式固定在管板上,两种流体分别流经管内外进行换热。
水流经管内的称为管程水冷却器,流经管外的称壳程水冷却器。
为提高流体的流速常在壳程设折流挡板。
常用挡板有两种:圆缺形(也称弓形)和交替排列的环形及圆盘形。
目前广泛使用的列管式换热器主要有以下几种。
(1)固定管板列管式换热器见图5-1-17及图5-1-18。
两端管板是和壳体连为一体的。
其特点是结构简单,适用于管内外温差小、管外物料较清洁、不易结垢的情况。
管内外温差大于50℃时,因壳体和管束的热膨胀程度不同,可能将管子拉弯或拉松,损坏换热器。
这时如壳体承受压力不太高,则可采用在壳体上具有补偿圈(或称膨胀节)的固定管板式换热器。
管内流体通过一程管束就流出的称单程换热器,如图5-1-17。
有时为提高管内流体的流速,可设计成双程、四程或六程换热器。
如图5-1-18为双程换热器,流体通过第一程后,再折回,流过第二程管束后才流出。
(2)浮头列管式换热器见图5-1-19。
该种换热器一端的管板不与壳体相连,便于自由伸缩。
适用于管内外温差较大、需常拆卸清洗的情况。
其结构较复杂。
(3)U形列管式换热器见图5-1-20。
该种换热器只有一端设管板,U形管的两端分别装在管板两侧,封头用隔板隔成两室,管子可以自由伸缩。
其结构比浮头式简单,化工厂中常见。
列管式水冷却器几乎是最常见的型式。
与前几种型式相比,其单位体积所能提供的传热面积要大得多,传热效率高,结构紧凑、坚固、能选用多种材质,可以用于高温、高压的大型装置。

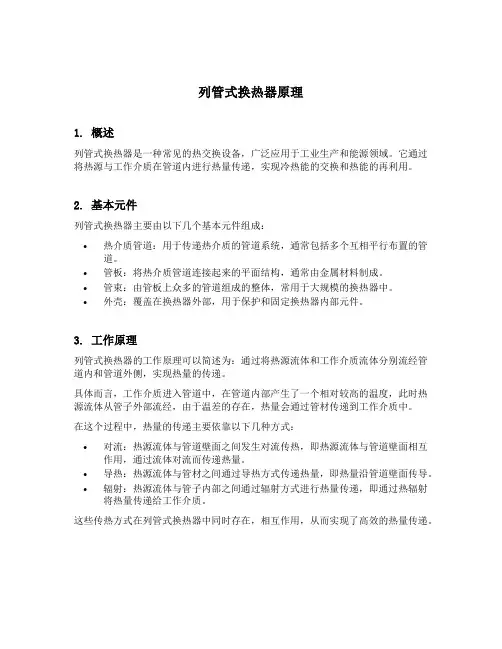

列管式换热器原理1. 概述列管式换热器是一种常见的热交换设备,广泛应用于工业生产和能源领域。
它通过将热源与工作介质在管道内进行热量传递,实现冷热能的交换和热能的再利用。
2. 基本元件列管式换热器主要由以下几个基本元件组成:•热介质管道:用于传递热介质的管道系统,通常包括多个互相平行布置的管道。
•管板:将热介质管道连接起来的平面结构,通常由金属材料制成。
•管束:由管板上众多的管道组成的整体,常用于大规模的换热器中。
•外壳:覆盖在换热器外部,用于保护和固定换热器内部元件。
3. 工作原理列管式换热器的工作原理可以简述为:通过将热源流体和工作介质流体分别流经管道内和管道外侧,实现热量的传递。
具体而言,工作介质进入管道中,在管道内部产生了一个相对较高的温度,此时热源流体从管子外部流经,由于温差的存在,热量会通过管材传递到工作介质中。
在这个过程中,热量的传递主要依靠以下几种方式:•对流:热源流体与管道壁面之间发生对流传热,即热源流体与管道壁面相互作用,通过流体对流而传递热量。
•导热:热源流体与管材之间通过导热方式传递热量,即热量沿管道壁面传导。
•辐射:热源流体与管子内部之间通过辐射方式进行热量传递,即通过热辐射将热量传递给工作介质。
这些传热方式在列管式换热器中同时存在,相互作用,从而实现了高效的热量传递。
4. 流体流动方式在列管式换热器中,流体的流动方式对于传热效果起着重要的影响。
常见的流动方式有两种:•串行流动:工作介质和热源流体在换热器内部依次流过,两者之间没有直接的接触。
这种流动方式通常适用于温差较小的情况,传热效果相对较差。
•平行流动:工作介质和热源流体在换热器内部同时流动,流体之间实现了直接的接触。
这种流动方式通常具有较高的传热效果,适用于高温差的情况。
流体的流动方式可以通过换热器设计和操作参数来控制和调节,以实现最佳的传热效果。
5. 换热器效能列管式换热器的效能是衡量其传热效果的重要指标,可以通过换热器的热负荷和传热面积来计算。
列管式换热器的结构列管式换热器(Shell and Tube Heat Exchanger),也称为壳程换热器,是一种常见的热交换设备。
它由一个外壳和装在壳体内的一系列管子组成。
外壳和管子之间通过密封结构连接在一起,使流体在外壳和管子之间进行热交换。
下面就是列管式换热器的详细结构。
1. 外壳(Shell):列管式换热器的外壳通常呈圆柱形状,由承受压力的金属材料制成。
外壳中有一个进料口和一个出料口,用于将流体引入和引出。
2. 管束(Tube Bundle):管束是列管式换热器的关键部件,由一系列平行排列的管子组成。
管子通常是圆形的,有各种不同的材料可供选择,如钢、不锈钢、铜、铝等。
管束的一端通常固定在壳体内,另一端可以自由伸缩,以允许管子在温度变化时扩张和收缩。
3. 管板(Tube Sheet):管束的两端通常与管板相连接。
管板是一个厚实的金属板,上面有一系列与管子外径相匹配的孔。
管子通过这些孔插入管板,形成与壳内空间隔离的管侧和壳侧。
4.密封结构:为了确保流体只在管侧和壳侧之间进行热交换,列管式换热器必须具有有效的密封结构。
一种常见的密封结构是在管板和壳体之间使用防泄漏垫片。
这种垫片可以防止流体从壳侧泄漏到管侧或反之。
密封结构还可以包括密封垫圈、止推垫片等。
5.弹性支撑装置:由于温度变化等原因,管束会发生径向或轴向的热胀冷缩。
为了允许管束自由伸缩,列管式换热器通常配备了弹性支撑装置。
这些装置可以是弹簧、法兰或其他形式的支撑装置,以保证管束在应力范围内自由伸缩。
6.管侧流体通道:当流体通过管侧流通时,流体会在管子内部进行热交换。
管侧流体通道由一系列管子组成,管子通常是平行排列的。
流体进入管侧流道后,在管子内部形成一种交叉流或平行流形式,与壳侧的流体进行热交换。
7.壳侧流体通道:当流体通过壳侧流通时,流体会在管束外部进行热交换。
壳侧流体通道由管束外壳内的空间组成,流体在该空间内流动。
壳侧流体可以是单相流体,也可以是多相流体(如汽液两相流),流体通常以横向或纵向的方式流动。
列管式换热器计算列管式换热器(shell and tube heat exchanger)是广泛应用于工业生产过程中的一种热能传递设备。
它主要由壳体、管束和传热介质组成,通过将两个介质分别流经壳体和管束,实现热能传递的目的。
在进行列管式换热器的计算之前,需要了解一些基本的参数和公式。
1.热传导功率计算公式:热传导功率(Q)可以通过以下公式计算:Q=U×A×ΔTm其中,U为传热系数(W/(m²·K)),A为传热面积(m²),ΔTm为平均温差(K)。
2.传热系数的计算:传热系数的计算是列管式换热器计算中的关键步骤。
传热系数(U)可以通过以下公式计算:1/U = 1/hi + Σ(δ/ki) + 1/ho其中,hi为管内传热系数(W/(m²·K)),δ为管壁厚度(m),ki为管材的导热系数(W/(m·K)),ho为壳体侧传热系数(W/(m²·K))。
3.管内传热系数的计算:管内传热系数(hi)可以通过经验公式获得。
常用的经验公式有Dittus-Boelter公式和Sieder-Tate公式。
4.壳体侧传热系数的计算:壳体侧传热系数(ho)通常需要经验或试验数据来确定,也可以通过计算软件进行估算。
5.平均温差的计算:平均温差(ΔTm)可以通过以下公式计算:ΔTm = (Ts – Tf) / ln((Ts – Tf) / (Tg – Tf))其中,Ts为传出介质的温度(K),Tf为传入介质的温度(K),Tg为壳体侧介质的温度(K)。
通过以上的基本参数和公式,可以进行列管式换热器的计算。
首先,需要确定换热器的设计要求和工艺参数,例如需求的传热功率、传入介质和传出介质的温度、壳体侧介质的温度等。
其次,选择适当的管材和壳体材料,确定管径、管程数和管束类型。
根据设计要求,计算所需的传热面积,并选择管程数和管长。
然后,通过管内传热系数的计算公式,确定管内传热系数。
列管式换热器原理
列管式换热器是一种常见的换热设备,它通过管道内的流体与外部介质进行热
量交换,实现了能量的传递。
其原理主要包括传热方式、传热系数和传热面积等方面。
下面将详细介绍列管式换热器的原理。
首先,列管式换热器的传热方式主要有对流传热和传导传热两种。
对流传热是
通过流体在管内外的对流运动,将热量从热源传递到冷却介质。
而传导传热则是通过管壁的传导作用,将热量从管内传递到管外,再通过对流传热的方式传递给介质。
这两种传热方式共同作用,使得列管式换热器能够高效地完成热量交换。
其次,传热系数是影响列管式换热器传热效果的重要因素之一。
传热系数取决
于流体的性质、流速、管道材质等因素。
流体的性质包括其导热系数、黏度等,流速则决定了流体与管壁之间的传热程度,而管道材质的热导率则直接影响了传热效果。
通过合理选择流体和管道材质,可以有效提高传热系数,从而提高列管式换热器的传热效率。
最后,传热面积也是影响列管式换热器传热效果的关键因素之一。
传热面积越大,热量交换的效率就越高。
因此,在设计列管式换热器时,需要充分考虑传热面积的大小和布局方式,以确保热量能够充分交换。
总的来说,列管式换热器的原理主要包括传热方式、传热系数和传热面积三个
方面。
通过合理设计和选择,可以提高列管式换热器的传热效率,满足不同工况下的换热需求。
希望本文对您理解列管式换热器的原理有所帮助。
列管式换热器工作原理
列管式换热器是一种常见的换热设备,用于热能传递和温度调节。
其工作原理如下:
1. 热传递介质流动:在列管式换热器中,热传递介质(通常是液体或气体)通过一个管道系统流动。
当热传递介质从一个端口进入换热器时,它沿着管道流动,与管外的冷传递介质进行热交换。
2. 传热过程:当热传递介质流经管道时,其温度高于冷传递介质。
热传递介质的热量通过管壁传递给冷传递介质,使其温度升高。
这种热量传递的过程称为传热。
3. 管壁传导热阻:换热器的管壁是热传递的一个重要界面。
当热量通过管壁时,会受到管壁的传导热阻的影响。
传导热阻取决于管材的导热性能和管壁厚度。
4. 流体动力学特性:除了简单的传热过程外,列管式换热器还受到流体动力学特性的影响。
流体会在管道中发生摩擦、湍流或层流等现象,这会影响换热器的传热效率。
总的来说,列管式换热器通过传热介质在管内和管外之间的热量传递,实现不同温度流体之间的热量交换。
它在工业生产和生活中具有广泛的应用,例如汽车散热器、空调系统和石油化工设备等。
列管式换热器的种类:固定管板式换热器这类换热器的结构比较简单、紧凑、造价便宜,但管外不能机械清洗。
此种换热器管束连接在管板上,管板分别焊在外壳两端,并在其上连接有顶盖,顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的,而管内管外是两种不同温度的流体。
因此,当管壁与壳壁温差较大时,由于两者的热膨胀不同,产生了很大的温差应力,以至管子扭弯或使管子从管板上松脱,甚至毁坏换热器。
为了克服温差应力必须有温差补偿装置,一般在管壁与壳壁温度相差50℃以上时,为安全起见,换热器应有温差补偿装置。
但补偿装置(膨胀节)只能用在壳壁与管壁温差低于60~70℃和壳程流体压强不高的情况。
一般壳程压强超过0.6Mpa时由于补偿圈过厚,难以伸缩,失去温差补偿的作用,就应考虑其他结构。
浮头式换热器换热器的一块管板用法兰与外壳相连接,另一块管板不与外壳连接,以使管子受热或冷却时可以自由伸缩,但在这块管板上连接一个顶盖,称之为“浮头”,所以这种换热器叫做浮头式换热器。
其优点是:管束可以拉出,以便清洗;管束的膨胀不变壳体约束,因而当两种换热器介质的温差大时,不会因管束与壳体的热膨胀量的不同而产生温差应力。
其缺点为结构复杂,造价高。
填料函式换热器这类换热器管束一端可以自由膨胀,结构比浮头式简单,造价也比浮头式低。
但壳程内介质有外漏的可能,壳程中不应处理易挥发、易燃、易爆和有毒的介质。
U型管式换热器U形管式换热器,每根管子都弯成U形,两端固定在同一块管板上,每根管子皆可自由伸缩,从而解决热补偿问题。
管程至少为两程,管束可以抽出清洗,管子可以自由膨胀。
其缺点是管子内壁清洗困难,管子更换困难,管板上排列的管子少。
优点是结构简单,质量轻,适用于高温高压条件。
列管式换热器渗漏解析换热器渗漏是换热器使用中最为常见的设备管理问题,渗漏主要是腐蚀造成的,少部分是由于换热器选型和换热器本身的制造工艺缺陷,列管式换热器的腐蚀形式基本有两种:电化学腐蚀和化学腐蚀。
列管式换热器原理
列管式换热器是一种常用的换热设备,其基本原理是在圆柱形管子内部流动的流体与管外壁之间进行传热。
通过流体在管内壁与管外壁之间的传热,实现了热量的传递和交换。
列管式换热器的主要构成部分包括管壳、管束和管板。
管壳作为容器,将工作流体引入换热器,并将其导入管束中,然后将冷却介质或加热介质引入管壳,通过管束与工作流体进行热量交换。
管板则将管束连接在一起,形成一个整体。
在列管式换热器内部,热量传递主要发生在管外壁和管内壁之间。
工作流体从管束进入管内,流经管内壁,与管内壁接触并传递热量。
同时,冷却介质或加热介质从管壳中进入,包围着管内壁,与管外壁接触并吸收或释放热量。
通过管内壁和管外壁的热量交换,实现了工作流体和冷却介质或加热介质之间的热量传递。
为了增强列管式换热器的热量传递效果,通常在管束内安装一种称为增强片的结构。
增强片具有扰动流体流动的作用,可以增加流体与管内壁的接触面积,提高传热效率。
除了增强片,还可以在管束内设置折流板或分流器等辅助结构。
折流板可以引导流体沿着规定的路径流动,增加流体与管内壁的接触次数,提高传热效果。
分流器则可以将流体分成多个通道,使流体能够均匀地与管内壁进行热量交换。
总的来说,列管式换热器通过工作流体与冷却介质或加热介质
之间的热量交换,实现了热量的传递和交换。
通过增强片、折流板和分流器等辅助结构的应用,可以进一步提高换热效率。
列管式换热器原理列管式换热器是一种常见的换热设备,它通过管道内流体的传热来实现热量的交换。
其原理主要包括传热传质原理和换热器的结构原理。
首先,我们来看传热传质原理。
列管式换热器的传热传质原理是基于热量的传导、对流和辐射三种方式。
在换热器中,热源和冷却介质通过管道内流动,热源的热量通过管壁传导给冷却介质,同时在管道内部也会发生对流传热。
此外,还会有一部分热量通过辐射的方式传递。
这些传热方式共同作用,实现了热量的传递和交换。
其次,我们来看换热器的结构原理。
列管式换热器通常由管束、管板、壳体、支撑、密封件等部件组成。
管束是换热器中最重要的部件,它由多根管子组成,管子之间通过管板连接固定。
壳体是管束的外部保护结构,用于固定管束和冷却介质的流动。
支撑和密封件则起到固定和密封的作用,确保换热器的正常运行。
在列管式换热器的工作过程中,热源和冷却介质分别经过管道内流动,热源的热量通过管壁传导给冷却介质,同时在管道内部也会发生对流传热。
冷却介质吸收热源的热量后,温度升高,然后流出换热器,而热源则失去热量,温度下降,流出换热器。
通过这样的热量交换过程,实现了热源和冷却介质之间的热量传递和温度调节。
列管式换热器广泛应用于化工、石油、电力、冶金、食品等工业领域,其原理简单、结构紧凑、传热效果好,因此受到了广泛的青睐。
在实际应用中,我们需要根据具体的工艺要求和介质特性选择合适的列管式换热器,同时合理设计和运行换热器,确保其安全、高效地运行。
总之,列管式换热器的原理主要包括传热传质原理和换热器的结构原理,通过管道内流体的传热来实现热量的交换。
在实际应用中,我们需要充分理解其工作原理,合理选择和设计换热器,确保其安全、高效地运行,为工业生产提供可靠的热能支持。
列管式换热器原理
列管式换热器是一种常见的热交换设备,其主要原理是通过流体在管
内和管外之间传递热量,实现两种介质之间的热能转移。
该设备通常
由多个管子组成,每个管子内部都有一条螺旋形或直线形的金属导管,导管内部通常充满了冷却液或者加热液等介质。
当需要进行换热时,将需要加热或者冷却的流体通过导管内部流动,
同时将另一种介质通过导管外部流动。
由于两种介质之间存在温度差
异和压力差异,因此会产生自然对流或强制对流的效应,在这个过程中,两种介质之间会进行热能交换。
在列管式换热器中,导管内部和外部的介质可以是气体、水、蒸汽等。
同时,在不同的应用场景下,可以采用不同材料制造导管和壳体。
例如,在化工行业中,通常使用耐腐蚀性能较好的不锈钢材料来制造列
管式换热器。
列管式换热器具有许多优点。
首先,它可以实现高效的热能转移,从
而节约能源。
其次,该设备结构紧凑,占用空间较小,易于安装和维护。
此外,在不同的介质之间进行换热时,可以实现相对较高的温度
控制精度。
然而,在使用列管式换热器时也需要注意一些问题。
首先,由于该设
备内部存在许多导管和壳体等组件,因此容易产生阻塞和污垢等问题。
如果不及时清洗和维护,则可能会影响设备的正常运行。
其次,在使
用不同介质进行换热时需要注意介质之间的兼容性问题,避免产生化
学反应或者腐蚀等情况。
总之,列管式换热器是一种高效、紧凑、易于安装和维护的热交换设备。
它通过流体在管内和管外之间传递热量的方式实现两种介质之间
的热能转移,并在许多工业领域中得到广泛应用。
波接管换热器1、传热系数高。
波节管换热器的强化传热是依靠其独特的传热元件-波纹来实现的。
波纹管从一种小圆弧连续相切外形、如波纹的薄壁管子。
大小圆弧的半径和波纹的节距经特殊设计、特殊加工而成。
由于管子截面的不断变化,其传热系数为老式管壳式换热器的2~3倍。
2、流动阻力小。
由于提高传热能力主要是依靠流体的场能破坏边界层,因而流速并不很高,在交换相同热量的情况下,流体阻力小于其他类型的热交换器,具有明显的节能效果。
3、传热元件表面不易结垢。
波节管在工作过程中,受介质温度的影响,使其产生小量的轴向伸缩变化,同时管内外的曲率也频繁变化。
由于垢层和波纹管的线膨胀系数相差很大,所以在温差的作用下污垢与波纹管之间产生一个较大的拉脱力,足以使污垢脱落。
对于供暖、空调系统,可以保证连续运行。
4、保留了传统管式换热器耐高温、耐高压的特点。
5、具有热应力自动补偿的功能。
波节管的特殊结构形状,使其在受热情况下,可以自动产生伸缩来补偿温度的热应力,从而延长了设备寿命。
波节管换热器是强化传热节能高效换热设备,在石油、化工、电力系统、供热采暖等已经得到广泛应用。
产品特点1.传热效率高波节管换热器是依靠独特的传热元件—波节管来实现的。
波节管特殊的波峰与波谷设计,使流体流动时由于管内外截面连续不断地突变形成强烈湍流,即使在流速很小的情况下,流体在管内外均可形成强烈扰动,大大提高了换热管的传热系数,其传热系数比传统管式换热器高2~3 倍。
2.不污不堵不结垢,运行平稳波节管换热器在工作过程中,一方面管内外介质始终处于高度湍流状态,使得介质中的固体微粒难以沉积结垢;另一方面受介质温差影响,波节管会产生微量的轴向伸缩变形,管内外的曲率会随之频繁变化,由于垢层和波节管的线膨胀系数相差很大,所以污垢和换热管之间会产生较大的拉脱力,即使有水垢沉着也会因此破裂而自动脱落,从而使换热器始终保持持久、高效的换热性能。
同时管路通道大,压降小、节能效果明显,也不存在堵塞问题。
波节列管式换热器
标注示列DBHW600-50/4-SY-G表示;公称直径600MM,管程.壳程设计压力均为1.6Mpa.换热面积50M2
换热管长度4000MM,管程介质为水,壳程介质为油的卧式固定管板式波节管换热器。
波节列管式换热器简介
波节管式换热器是强化传热节能高效换热设备,在石油、化工、电力系统、供热采暖等已经得到广泛应用,根据波节管的结构特性,在壳体结构上进行了创新,已获专利,经过生产实践和理论计算,验证了管壳式不锈钢波节管换热器,有如下优点:
1、无振动,波节管在运动中没有疲劳破坏,特别是解决了汽水换热中的振动问题。
2、结构紧凑,在单位体积内能排到更多的换热管。
3、减少流体阻力,阻止了内流通道和流动死区,提高了换热能力。
4、采用不锈钢与碳钢复合而成的管板,解决了薄壁波节换热管与管板的焊接难点,并延长了使用寿命。
产品样本的编制是将水-水、汽-水、油-油、油-水、糠醛-水、氨混汽-水、液氨-水七种介质换热编入其中,在行业设计和生产中,根据工艺参数再进行,更细化的换热计算和结构设计,以满足广大用户的要求,从而达到为用户服务的目的。
