承重支模架扣件扭力矩检查表

脚手架模板支撑扣件扭力矩检查表
编号：
工程名称
无锡地铁3号线新梅车辆段正负零以上工程
检查时间
施工单位
中铁四局集团有限公司
检查仪器型号
06202-1/2-30kg.m预置式扭矩扳手
监理单位
苏州市天和工程管理咨询有限公司
检查栋号
综合楼
检测依据
根据JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》表8.2.5：扣件拧紧抽样检查数目及质量判断标准要求
序号
检查部位
标准扭力矩值40-60N.m
合格率（%）
备注
实测值（N.m）
1
2
3
4
5
6
7
8
9
10
11
12
检查结论：
年 月 日
验收人签名
总单位
分包单位
检查记录人
监理单位意见：
专业监理工程师： 年 月 日
1、填写拧紧力矩，螺栓拧紧扭力矩不应小于40N.m，且不应大于60N.m。
2、检查从脚手架左至右起进行，验收应1～3排或1～4排，每次验收时必须根据要求执行、记录此表。

钢管脚手架扣件扭力矩检查表工程名称：时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m。

脚手架模线新梅车辆段正负零以上工程
检查时间
施工单位
中铁四局集团有限公司
检查仪器型号
预置式扭矩扳手
监理单位
苏州市天和工程管理咨询有限公司
检查栋号
综合楼
检测依据
根据《建筑施工扣件式钢管脚手架安全技术规范》表：扣件拧紧抽样检查数目及质量判断标准要求
序号
检查部位
标准扭力矩值
合格率（）
备注
实测值（）
检查结论：
年月日
验收人签名
总包单位
分包单位
检查记录人
监理单位意见：
专业监理工程师：年月日
、填写拧紧力矩，螺栓拧紧扭力矩不应小于，且不应大于。
、检查从脚手架左至右起进行，验收应～排或～排，每次验收时必须根据要求执行、记录此表。

预埋件与建筑物结构是否接牢。
是否在脚手架上搭设卸料平台和上下通道；脚手架荷载是否超过额定荷重载、集中站人。
架体与建筑物连墙杆每高4m，水平7m是否牢固与建筑物拉接。
剪力撑设置尽端双跨间和中间每跨15m是否设纵向剪力撑，角度和设置是否符合要求。
12
剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。
13
脚手板
脚手架里排立杆与结构层之间均应铺设脚手板，内外立杆间应满铺脚手板，无探头板，脚手板两端应与水平杆可靠固定，严防倾翻。满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固。
14
防护栏杆
所使用的密目式安全网应有合格证，并应封闭，张挂严密、平整。
15
脚手架外侧施工作业层必须在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板，栏杆和挡脚板均应搭设在外立杆的内侧。
16
脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板。
脚手架模板支撑扣件扭力矩检查表
编号：
工程名称
无锡地铁3号线新梅车辆段正负零以上工程
检查时间
施工单位
中铁四局集团
检查仪器型号
06202-1/2-30kg.m预置式扭矩扳手
监理单位
苏州市天和工程管理咨询
检查栋号
综合楼
检测依据
根据JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》表8.2.5：扣件拧紧抽样检查数目及质量判断标准要求
采用搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

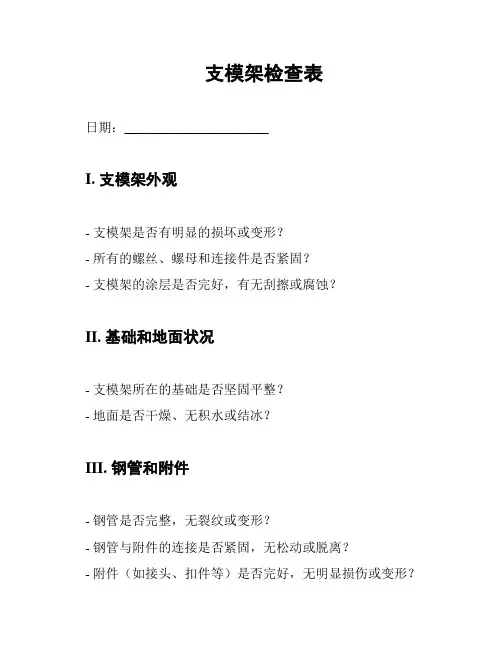

支模架检查表
日期：______________________
I. 支模架外观
- 支模架是否有明显的损坏或变形？
- 所有的螺丝、螺母和连接件是否紧固？
- 支模架的涂层是否完好，有无刮擦或腐蚀？
II. 基础和地面状况
- 支模架所在的基础是否坚固平整？
- 地面是否干燥、无积水或结冰？
III. 钢管和附件
- 钢管是否完整，无裂纹或变形？
- 钢管与附件的连接是否紧固，无松动或脱离？
- 附件（如接头、扣件等）是否完好，无明显损伤或变形？
IV. 支脚和水平调节器
- 支模架的支脚是否完整、稳固？
- 支脚的水平调节器是否灵活可用？
V. 支模架的使用情况
- 支模架是否超过了指定的最大负荷？
- 支模架是否用于超过了指定的高度？
- 支模架是否处于正确的位置和角度？
VI. 安全设备
- 是否有适当的安全扶手、安全栏和护栏设置？
- 是否有必要的防护措施，如安全带、安全网等？VII. 其他注意事项
- 是否有可能发生不可预见的风、雨、雪等天气条件？
- 是否有适当的防护措施，如遮盖物、防水布等？
以上是对支模架的一般检查事项，请仔细遵守并记录检查结果。

如果在检查过程中发现任何问题，请立即采取必要的措施修复或更
换支模架。

同时，根据具体情况，可以在检查表上添加其他必要的
检查项。

_注意：此检查表应根据实际情况进行适当的调整，并最终确
定符合法规和安全规定。

_
> 日期：_____________________日期：
_____________________
> 检查者：___________________。

脚手架及扣件式钢管脚手架检查用表一、检查用表的重要性脚手架及扣件式钢管脚手架在使用过程中，会受到多种因素的影响，如荷载变化、环境侵蚀、人为损坏等。

如果不及时发现并处理这些问题，可能会导致脚手架坍塌等严重事故，给施工人员的生命安全和工程进度带来巨大威胁。

检查用表就像是一个详细的“体检报告”，能够帮助检查人员系统地记录和评估脚手架的状况。

通过对各项指标的逐一检查和记录，可以及时发现潜在的安全隐患，并采取相应的措施进行整改，从而有效预防事故的发生。

二、检查用表的主要内容1、基础检查检查脚手架基础是否平整、坚实，有无积水、下沉等现象。

查看基础的承载能力是否满足设计要求。

检查基础周边的排水措施是否完善。

2、立杆检查立杆的间距是否符合设计方案和规范要求。

立杆的垂直度偏差是否在允许范围内。

立杆的连接是否牢固，扣件是否拧紧。

3、横杆检查横杆的步距是否符合规定。

横杆的水平度是否良好。

横杆与立杆的连接是否可靠。

4、扣件检查扣件的质量是否合格，有无裂缝、变形等缺陷。

扣件的拧紧力矩是否达到规定值。

检查扣件的安装位置是否正确。

5、剪刀撑检查剪刀撑的设置是否符合规范要求，包括角度、间距等。

剪刀撑的杆件连接是否牢固。

检查剪刀撑是否与架体同步搭设。

6、脚手板检查脚手板的铺设是否牢固、平整，有无探头板。

脚手板的材质是否符合要求，有无破损、腐朽等情况。

7、防护设施检查脚手架的外侧是否设置了密目式安全网，安全网是否张挂牢固、无破损。

作业层是否设置了防护栏杆和挡脚板，高度是否符合标准。

楼梯、通道等部位的防护设施是否齐全、有效。

8、荷载检查检查脚手架上的荷载是否超过设计规定，是否存在集中堆载现象。

物料的堆放是否整齐、稳定，有无滑落的危险。

9、稳定性检查观察整个脚手架的结构是否稳定，有无明显的晃动或变形。

检查连墙件的设置是否符合要求，连接是否可靠。

三、检查的频率和人员1、检查频率一般情况下，脚手架在搭设过程中应每天进行一次检查。

在使用过程中，每周至少进行一次全面检查。

1、立杆、纵向水平杆、横向水平杆设计间距分别为m、m、m，搭设距离实际为m、m、m，□是□否符合设计或规范要求。
2、剪刀撑□是□否沿脚手架高度连续设置，角度□是□否满足45︒-60︒，宽度□是□否不小于4跨且不小于6m
3
4、高度在24m及以上的双排脚手架□是□否在外侧全立面连续设置剪刀撑
5
脚手板与防护栏杆
《建筑施工扣件式钢管脚手架安全技术规范》：6.2.4 脚手板的设置应符合下列规定：1作业层脚手板应满铺、铺稳、铺实2脚手板外伸长度应取130~150mm，脚手板搭接铺设时，搭接长度不应小于200mm。附录D木脚手板的宽度不宜小于200mm，厚度不应小于50mm，板厚允许偏差-2mm。7.3.12上栏杆皮高度应为1.2m，挡脚板高度不应小于180mm。7.3.13脚手板应铺满、铺稳，离墙面的举例不应大于150mm。
扣件式脚手架检查记录表
受检单位：层级：
检查部位：检查数量：
序号
检查项
内容记录
1
保证项目
施工方案
《建筑施工扣件式钢管脚手架安全技术规范》：6.1.2单排脚手架搭设高度不应超过24m，双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
1、架子工人数未持证人数
2、设计高度m，已搭设高度m
7
一般项目
横向水平杆设置
《建筑施工扣件式钢管脚手架安全技术规范》：6.2.4当脚手板长度小于2m时，可采用两根横向水平支承，单应将脚手板两端与横向水平杆可靠固定，严防倾翻，脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。
1、立杆与纵向水平杆交点处□是□否设置了横向水平杆；双排脚手架横向水平杆□是□否两端固定

处理情况
1
2
3
4
5
6
7
8
9
10
11
12
参Байду номын сангаас抽检
人员
总承包单位
监理单位
分包单位
项目负责人（签名）：
项目技术负责人（签名）：
专职安全员（签名）：
（项目章）
专业监理（签名）：
总监（签名）：
（项目章）
项目负责人（签名）：
安全管理人员（签名）：
（项目章）
备注：扣件安装好后，施工、监理单位应按单位工程（每栋）的脚手架、模板工程验收批，采用扭力扳手对扣件进行抽样检查，抽样方法应按随机分布原则，依据《建筑施工扣件式钢管脚手架安全技术规范》表8.2.5进行抽检,不合格的应重新拧紧至合格,并做双倍复检（不合格率超过抽检数量10％的应全面检查）,直至合格为止。本表为脚手架、模板工程验收的必备资料。
附件3：
施工现场脚手架及模板支架钢管扣件安装扭力矩自检表
工程名称
工程地点
施工单位
监理单位
建筑面积/层数
工程形象进度
扣件安装扭力矩自检情况（检查工具：扭力扳手；合格判定标准40～65N.m）
序号
抽检部位
（按验收批填写）
抽检
日期
安装扣件数量（个）
抽检数量（个）
允许的不合格数量（个）
抽检不合格数量（个）
抽检结果及

（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
8
第 步
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
9
第 步
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m

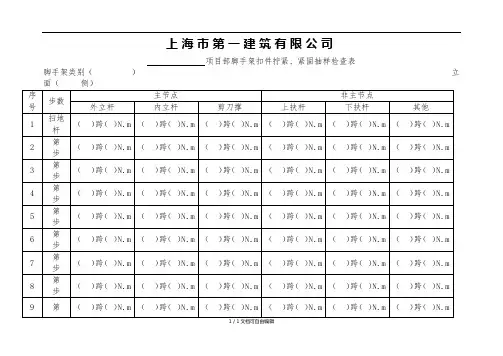

上海市第一建筑有限公司
项目部脚手架扣件拧紧、紧固抽样检查表
脚手架类别（ ） 立面（ 侧）
序号
步数
主节点
非主节点
外立杆
内立杆
剪刀撑
上扶杆
下扶杆
其他
1
扫地杆
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
2
第 步
（ ）跨（ ）N．m
附件：
JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》
表8.2.5 扣件拧紧抽样检查数目及质量判定标准
项次
检查项目
安装扣件数量
（个）
抽检数量
（个）
允许的
不合格数
1
连接立杆与纵（横）向水平杆或剪刀撑得扣件；接长立杆、纵向水平杆或剪刀撑的扣件（主节点）
51～90
91～150
151～280
281～500
（ ）跨（ ）N．m
（ ）跨（ ）N．m
（ ）跨（ ）N．m
备注
1、根据JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》表8.2.5：扣件拧紧抽样检查数目及质量判断标准要求，填写拧紧力矩，螺栓拧紧扭力矩不应小于40N.m，且不应大于65N.m。

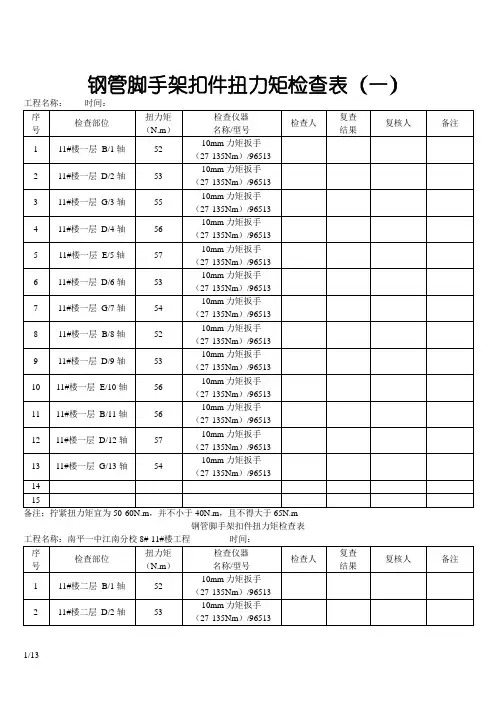

钢管脚手架扣件扭力矩检查表（一）备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：钢管脚手架扣件扭力矩检查表备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m。

检查结论：
监理单位检查意见：
年 月日
年
月日
注：检查依据；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 1：根据JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》表8.2.5：扣件抽样检查数目及质量 判断标准要求，填写拧紧力矩，螺栓拧紧力矩不应小于40N.m，且不应大于65N.m。 2.检查脚手架左至右起进行，验收1-3排或1-4排，每次验收时必须更具要求执行、记录此表。 3.高大模板、梁底模板扣件全面检查、不合格重拧、双倍复检，不合格率达到10%全面检查。

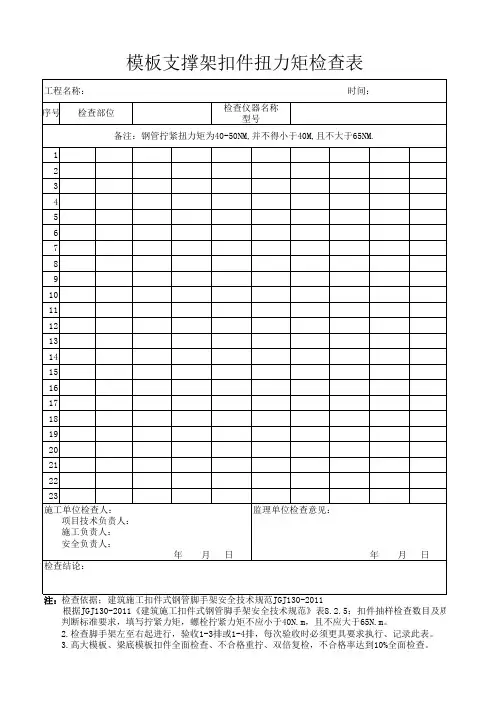

模板支撑架扣件扭力矩检查表
工程名称：
时Hale Waihona Puke ：序号 检查部位检查仪器名称 型号
备注：钢管拧紧扭力矩为40-50NM,并不得小于40M,且不大于65NM.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 施工单位检查人：
项目技术负责人： 施工负责人： 安全负责人：

承重支操作人员 持证人数 专项方案编 审程序符合 性 进场前质量验收情况 碗 扣 扣 件 材质、规格与方案 的符合性 使用前质量检测情况 外观质量检查情况 检查内容 立 杆 间 距 梁底 板底 步距 立杆垂直度 扣件拧紧 扫地杆设置 拉结点设置 立杆搭接方式
纵、 横向水平杆设置
兰州银行职工住宅小区三标段 9#楼高支模
1-5/A-D
架子工
层高
9.5m
跨度
25.2m
最大 荷载
177.4KN
班组长 证书符合性 技术交底 情况 安全交底 情况
允许偏差 +30 ㎜ +30 ㎜ +50 ㎜ ≤0.75%且 ≯60 ㎜ 40—65N·M
方案要求 0.9m 0.9m 1.8m 0.55% 55
纵、横向设置
实际质量情况
符合性
刚性拉接 对接扣件 立杆内部
剪 刀 撑
垂直纵、横向
水 平 （ 层 高 ＞ 4米 ）
其 他 结论： 施工单位 检查结论 检查人员： 监理单位 验收结论 结论： 专业监理工程师： 项目技术负责人： 项目经理： 验收日期： 总监理工程师： 年 月 日 检查日期： 年 月 日
