脚手架力矩检查表

脚手架模板支撑扣件扭力矩检查表
编号：
工程名称
无锡地铁3号线新梅车辆段正负零以上工程
检查时间
施工单位
中铁四局集团有限公司
检查仪器型号
06202-1/2-30kg.m预置式扭矩扳手
监理单位
苏州市天和工程管理咨询有限公司
检查栋号
综合楼
检测依据
根据JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》表8.2.5：扣件拧紧抽样检查数目及质量判断标准要求
序号
检查部位
标准扭力矩值40-60N.m
合格率（%）
备注
实测值（N.m）
1
2
3
4
5
6
7
8
9
10
11
12
检查结论：
年 月 日
验收人签名
总单位
分包单位
检查记录人
监理单位意见：
专业监理工程师： 年 月 日
1、填写拧紧力矩，螺栓拧紧扭力矩不应小于40N.m，且不应大于60N.m。
2、检查从脚手架左至右起进行，验收应1～3排或1～4排，每次验收时必须根据要求执行、记录此表。

8
脚手架拆除作业是否自上而下逐层进行，分段拆除不应大于两层（连墙杆是否随架体逐层拆除），拆除时是否设置警戒区并派专人监护
9
模板支架
模板施工方案是否按要求编审；超过一定规模的模板支架是否专家论证通过
10
模板支架搭设（拆除）前是否进行交底并留有文字记录，验收手续是否滞后
11
高支模架体是否采用承插型盘扣式钢管支架和扣件式钢管脚手架；架体杆件是否弯曲、变形、锈蚀超标；禁止使用门字架、套扣式或轮扣式快速架、锈蚀的碗扣架
5
悬挑钢梁固定的方式方法是否满足要求，卸荷钢丝绳外观是否完好，工作绳卡数量是否是否符合方案要求（不得少于3个）
6
悬挑式卸料平台是否经验收并挂牌使用，是否挂好限载牌，临边防护是否满足要求
7
悬挑层是否全部硬封闭，外架与主体结构是否每隔10m用安全水平兜网封闭，层间立网是否绑扎牢固，层间是否设置硬质踏脚板
其他：
检查人员
检查时间
脚手架及模板支架检查表
项目名称
现场检查部位
序号
检查项目
检查内容
检查情况
备注
1脚Biblioteka 架脚手架专项施工方案是否按规定编审；超过一定规模的脚手架施工方案是否专家论证通过
2
架体搭设是否与施工方案一致（杆件间距、剪刀撑连续性及连墙杆设置等）
3
脚手架搭设前是否进行交底并留有文字记录，脚手架验收（含分段验收）手续是否滞后
4
架子工是否持省级建设行政主管部门颁发的特种作业人员操作证上岗
12
支撑体系搭设是否与方案一致（立杆间距、水平杆步距、抱柱措施、水平及竖向剪刀撑的连贯性及间距、自由端及顶托伸出长度是否过大等）
13
模板面是否存在荷载堆放不均匀，荷载是否超过方案规定的情况

斜杆或剪刀撑未沿脚手架高度连续设置或角度不符合要求，扣5分
10
序号
检查项目
扣分标准
应得
分数
扣减
分数
实得分数
4
杆件设置
架体立杆间距、水平杆步距超过设计幽范要求，每处扣2分
未按专项施工方案设计的步距在立杆连接插盘
处设置纵、横向水平杆，每处扣2分
双排脚手架的每步水平杆，当无挂扣钢脚手板时未按规范要求设置水平斜杆，扣5~10分
架体立杆底部未按要求设置可调底座，每处扣2
分
未按规范要求设置纵、横向扫地杆，扣5~10分未采取排水措施，扣8分
10
3
架体稳定
架体与建筑结构未按规范要求拉结，每处扣2分架体底层第一步水平杆处未按规范要求设置连墙件或未采用其他可靠措施固定，每处扣2分
连墙件未采用刚性杆件，扣10分
未按规范要求设置竖向斜杆或剪刀撑，扣5分竖向斜杆两端未固定在纵、横向水平杆与立杆汇交的盘扣结点处，每处扣2分
IO
8
杆件
连接
立杆竖向接长位置不符合要求，每处扣2分剪刀撑的设置不符合要求，每处扣2分
10
9
构配件材质
钢管、构配件的规格、型号、材质或产品质量不符合规范要求，扣5分
钢管弯曲、变形、锈蚀严重，扣10分
IO
10
通道
未设置人员上下专用通道，扣10分通道设置不符合要求，扣5分
10
小计
40
检查项目合计
100
验收内容未进行量化，或未经责任人签字确认，
扣5分
10
小计
60
序号
检查项目
扣分标准
应得
分数
扣减分数
实得分数
7
般项I1

7 杆件（水平、竖向）接长是否符合要求
8 立杆垂直度、步距、横距、纵距搭设误差是否符合要求
9 扣件螺栓拧紧程度是否符合要求
10 架体搭设是否牢固
ቤተ መጻሕፍቲ ባይዱ
11 架体杆件结点紧固是否符合要求
12 支架是否与既有框架柱、临时立柱可靠联接
13 立杆上的碗扣是否可靠锁紧
14 保证架体几何不变形的斜杆、十字撑等设置是否完善
15 碗扣支架总体是否稳定、构造措施是否按规范执行
检查情况
备注
参加检查人员：
验收时间：
序号
检查项目
1 架体搭设前是否按照专项施工方案进行技术交底
2 立杆底座与基础面的接触有无松动或者悬空
3 架体底部是否按规范要求设置扫地杆
4 架体四周与中间是否按规范要求设置竖向剪刀撑或专用斜杆
5 是否按规范要求设置水平剪刀撑或专用水平斜杆
6 架体立杆间距、水平杆步距是否按照设计和规范要求搭设
扣件螺栓拧紧程度是否符合要求10架体搭设是否牢固11架体杆件结点紧固是否符合要求12支架是否与既有框架柱临时立柱可靠联接13立杆上的碗扣是否可靠锁紧14保证架体几何不变形的斜杆十字撑等设置是否完善15碗扣支架总体是否稳定构造措施是否按规范执行参加检查人员

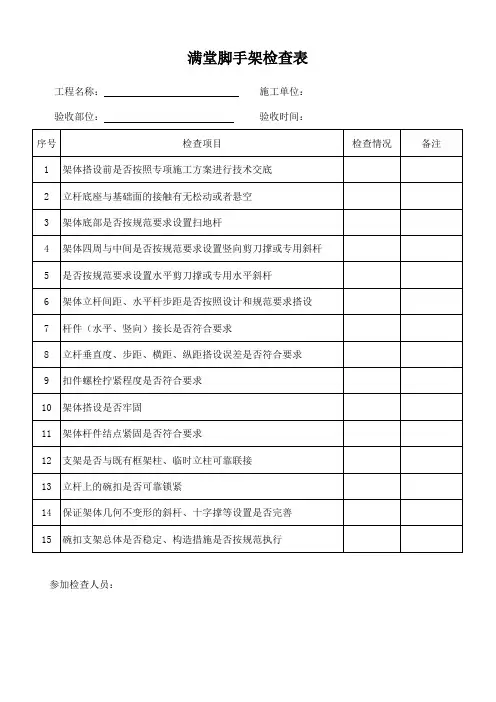

满堂脚手架检查表
工程名称：
施工单位：
验收部位：

4.拆除脚手架时施工区域内无关人员严禁逗留。
检查情况
Байду номын сангаас
检查结果
检查区域：
检查人：
检查时间：
1.脚手架严禁超负荷工作。
2.脚手架外侧设置密目式安全网。
5
栏杆及 防护
3.施工层按规定设置⒈2m的栏杆或安全网和挡脚板。
4.施工层以下每隔10m用平网或其它措施进行封闭。
5.必须搭设施工人员上下的专用扶梯、马道。
1.拆除脚手架前，必须将电器设备和其它设备拆除或保护
。
6
脚手架 2.脚手架拆除应统一指挥自上而下进行。 拆除 3.材料扣件禁止往下抛掷应用绳索绑牢放下。
5.钢管立杆、横杆应错开，不应在同一跨内或同一步内。
6.钢管脚手架立杆应垂直稳放于硬地面或者木板垫板上。
1.脚手板对接时，应架设双排小横杆，间距不大于20cm。
2.脚手板应铺满，不得有空隙，探头板不能过长，脚手板的
3
脚手架 搭接长度不小于20cm。 铺板
3.脚手板铺设应平稳绑牢或钉牢。
4.剪刀撑斜杆与地面的倾角宜在45°~60°之间，剪刀撑跨度 不能少于4根立杆，也不能大于7根立杆。
脚手架安全检查表
序号 检查项目
检 查内容
1.从事脚手架施工的人员必须经考试合格，持证上岗。
1 人员管理 2.应有能指导施工的施工方案。
3.搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
1.扣件不完整、脆裂变形、滑丝的不得使用。
2.搭设的高度形状符合要求。
2
脚手架 3.架子牢固稳定，不变形。 搭设 4.架杆搭设应横平书竖直，搭接牢固。

10
通道
是否设置人员上下专项
目
架体防护
架体外侧是否采用密目式安全网封闭作业层防护栏杆是否符合规范要求作业层外侧是否设置高度不小于180mm的挡胶板，作业层脚手板下是否采用安全平网兜底或作业层以下每隔10m未采用安全平网封闭
8
杆件连接
立杆竖向接长位置是否符合要求？剪力撑的斜杆接场是否符合要求
9
构配件材质
钢管构配件的规格型号，材质或产品质量是否符合规范要求钢管是否弯曲变形，锈蚀严重
建筑施工安全检查表
表6 承插型盘扣式钢管脚手架检查
序号
检查项目
检查问题
1
保
证
项
目
施工方案
专项施工方案的编制和设计计算情况专项施工方案的审核审批情况
2
架体基础
架体基础是否平整，夯实，硬化，是否符合专项施工方案要求架体立杆底部缺少垫板或垫板的规格是否符合规范要求
3
架体稳定
架体与建筑结构是否按规范要求拉紧架体底层第一步，水平干触是否按规范要求设置连墙件或采用其他可靠措施固定
4
杆件设置
架体立杆间距，水平杆布局是否超过设计或规范要求是否按专项施工方案设计的布局在立杆连接盘处设置纵横向水平杆
5
脚手板
脚手板是否铺满铺稳，脚手板规格或材质是否符合要求
6
交底与验收
脚手架搭设前是否进行安全技术交底，是否有文字记录脚手架分段搭设，分段使用是否进行分段验收假期搭设完毕，是否办理验收手续，验收内容是否进行量化，是否经责任人签字确认

钢管脚手架扣件拧紧扭力矩检查表
工程名称：日期:
注：1、根据JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》表825:扣件拧紧抽样检查数目及质量判断标准要求，填写拧紧力矩，螺栓拧紧扭力矩不应小于 40N.m，且不应大于65N.m。

2、检查从脚手架左至右起进行，验收应 1〜3排或1〜4 排,每次验收时必须根据要求执行、记录此表。

3、高大支模梁底扣件全面检查，不合格重拧、双倍复检，不合格率达到10%全面检查。

附件:
JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》
表825 扣件拧紧抽样检查数目及质量判定标准。

钢管脚手架安全检查表
检查日期：____________________
一、整体检查
- [ ] 脚手架设置是否牢固、平稳，没有晃动或倾斜现象。

- [ ] 所有立杆、横杆、斜杆、踏板是否完好无损。

- [ ] 所有连接件、销子是否牢固，没有松动或缺失。

- [ ] 所有钢管是否有严重变形、腐蚀或开裂现象。

- [ ] 脚手架顶部是否正确安装了防护栏杆。

二、承重部件检查
- [ ] 脚手架承重部件（如承重支撑座、水平放梁、纵放梁等）
是否完好无损。

- [ ] 承重部件是否正确连接、牢固可靠，没有松动或脱落现象。

- [ ] 承重部件是否设置在平稳的基础上，并有必要的支撑设施。

三、安全设施检查
- [ ] 脚手架是否设置了脚手板、安全网、防护措施等必要安全设施。

- [ ] 安全设施是否牢固，没有松动、破损或缺失现象。

- [ ] 所有安全设施是否正确设置、正确使用，能够有效防止人员和物体从脚手架上跌落。

四、其他检查事项
- [ ] 是否设置了脚手架标识，明确标明了脚手架的使用限制和警示信息。

- [ ] 是否有必要的紧急逃生通道和灭火设备。

- [ ] 是否对脚手架进行了定期维修和保养，保持其良好状态。

备注：
请根据以上检查项进行详细检查，如发现问题，请及时采取措施进行修复或整改。

脚手架的安全使用对保障工作人员的生命安全至关重要，请务必认真执行并定期进行检查。

8
架体拉结
架高7m以上与墙体设拉撑点，垂直距离4m，水平距离4.5m（每层最上部分3m）设一处，用8号铅丝和墙体附着间隔形成外拉内顶，拉顶合一。
9
剪刀撑
两端转角处起每隔9m设一道，水平夹角45°～60°接头用钢管搭接，搭接长度不小于40cm，每组剪刀撑刀撑必须上、下结点对齐。
10
斜道
无施工电梯时必须搭设斜道，宽度1～1.2m坡度不得大于1比3，防滑条的间距不得大于30cm。
建筑工程项目脚手架搭设验收检查表
序号
检查项目
检查内容与标准
检验情况
检验
结果
1
基础
平整、夯实、不积水、排水良好。
2
底脚
立杆下口有底座或垫木（厚5cm×宽20cm），不吊脚，有扫地杆。
3
杆件材质
无开裂、压扁，严重锈蚀和弯曲，扣件有出厂合格证，无脆裂、滑丝、变形，并抽样检验。
4
脚手板
材 质
木脚手板板厚≥5cm，宽20～30cm，无腐朽破裂，两端头镀锌丝绑扎，平编竹笆片铁丝四周扎牢，无朽烂，松散脱落，钢பைடு நூலகம்片平整无脱焊、脱筋。
13
严禁混搭
凡立杆、长、短栏杆、剪刀撑、斜撑、支杆出现不同材质的为混搭。
验收意见
工程负责人
搭设班组负责人
安 全 员
维 护 人
年 月 日
5
立杆
立杆等距对直、纵距＜1.8m、横距＜1.2m，接头错开不在同一步距内，立杆距墙面＜40cm，垂直偏差＜H（全高）1/200。
6
大横杆
接头平直，互相错开＞50cm，水平偏差＜总长度1/300并≯5cm。
7
小横杆
水平不倾斜，步距1.7～1.8m，每步水平高差不大于6cm，端头伸出扣件不小于10cm，挠度＜L（全长）/150。

2、架体剪刀撑斜杆与地面夹角应在45°～60°之间，应采用旋转扣件与立杆固定。
3、剪刀撑设置应符合下列规定：
1）脚手架高度超过20m时,应在脚手架外侧连续设置;
2）剪刀撑斜杆与地面的倾角宜为45°~60°,剪刀撑宽度宜为4～8m；
3）剪刀撑应采用扣件与门架立杆扣紧；
4）剪刀撑斜杆若采用搭接接长,搭接长度不宜小于600mm，搭接处应采用两个扣件扣紧。
4、门架立杆离墙面净距不宜大于150mm;大于150mm时应采取内挑架板或其他离口防护的安全措施。
3
杆件锁臂
1、连接门架与配件的锁臂、搭钩必须处于锁住状态；
2、水平加固杆设置应符合以下规定：
1）当脚手架高度超过20m时,应在脚手架外侧每隔4步设置一道,并宜在有连墙件的水平层设置；
2）设置纵向水平加固杆应连续,并形成水平闭合圈；
3
横向水平杆设置
1、横向水平杆应设置在纵向水平杆与立杆相交的主节点处，两端应与纵向水平杆固定；
2、作业层应按铺设脚手板的需要增加设置横向水平杆；
3、单排脚手架横向水平杆插入墙内不应小于180mm。
4
杆件连接
1、纵向水平杆杆件宜采用对接，若采用搭接，其搭接长度不应小于1m；
2、立杆除顶层顶步外，不得采用搭接；
2、架体应在距立杆底端高度不大于200mm处设置纵、横向扫地杆，并应用直角扣件固定在立杆上，横向扫地杆应设置在纵向扫地杆的下方。
2
架体与建筑结构拉结
1、架体与建筑结构拉结应符合规范要求：
满堂脚手架的高宽比不宜大于3，当高宽比大于2时，应在架体的外侧四周和内部水平间隔6m-9m、竖向间隔4m-6m设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施；

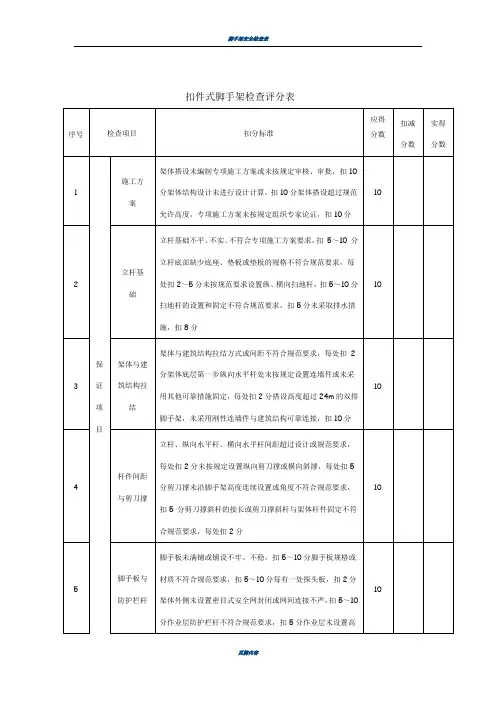

扣件式脚手架检查评分表扣件式钢管脚手架1 扣件式钢管脚手架检查评定应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的规定。

2 扣件式钢管脚手架检查评定保证项目应包括：施工方案、立杆基础、架体与建筑结构拉结、杆件间距与剪刀撑、脚手板与防护栏杆、交底与验收。

一般项目应包括：横向水平杆设置、杆件连接、层间防护、构配件材质、通道。

3 扣件式钢管脚手架保证项目的检查评定应符合下列规定：3.1 施工方案1）架体搭设应编制专项施工方案，结构设计应进行计算，并按规定进行审核、审批；2）当架体搭设超过规范允许高度时，应组织专家对专项施工方案进行论证。

3.2 立杆基础1）立杆基础应按方案要求平整、夯实，并应采取排水措施，立杆底部设置的垫板、底座应符合规范要求；2）架体应在距立杆底端高度不大于200mm处设置纵、横向扫地杆，并应用直角扣件固定在立杆上，横向扫地杆应设置在纵向扫地杆的下方。

3.3 架体与建筑结构拉结1）架体与建筑结构拉结应符合规范要求；2）连墙件应从架体底层第一步纵向水平杆处开始设置，当该处设置有困难时应采取其它可靠措施固定；3）对搭设高度超过24m的双排脚手架，应采用刚性连墙件与建筑结构可靠拉结。

3.4 杆件间距与剪刀撑1）架体立杆、纵向水平杆、横向水平杆间距应符合设计和规范要求；2）纵向剪刀撑及横向斜撑的设置应符合规范要求；3）剪刀撑杆件的接长、剪刀撑斜杆与架体杆件的固定应符合规范要求。

3.5 脚手板与防护栏杆1）脚手板材质、规格应符合规范要求，铺板应严密、牢靠；2）架体外侧应采用密目式安全网封闭，网间连接应严密；3）作业层应按规范要求设置防护栏杆；4）作业层外侧应设置高度不小于180mm的挡脚板。

3.6 交底与验收1）架体搭设前应进行安全技术交底，并应有文字记录；2）当架体分段搭设、分段使用时，应进行分段验收；3）搭设完毕应办理验收手续，验收应有量化内容并经责任人签字确认。

4 扣件式钢管脚手架一般项目的检查评定应符合下列规定：4.1 横向水平杆设置1）横向水平杆应设置在纵向水平杆与立杆相交的主节点处，两端应与纵向水平杆固定；2）作业层应按铺设脚手板的需要增加设置横向水平杆；3）单排脚手架横向水平杆插入墙内不应小于180mm。

4
杆件锁件
立杆间距水平杆布局超过设计或规范要求未按专项施工方案设计的布局，在立杆连接板扣节点处设置纵横向水平杆
5
脚 手 板
脚手板未铺满或铺设不牢不稳脚手板规格或材质不符合要求
6
交底与验收
架体搭设前未进行交底或交底，未有文字记录架体搭设完毕，未办理验收手续
7
一
般
项
目
架体防护
架体外侧未采用密目式安全网封闭或网间连接不严作业层防护栏杆不符合规范要求
8
构配件材质
杆件弯曲变形，锈蚀严重钢管构配件的规格型号，材质或产品质量不符合规范要求
9
荷载
施工载荷超过设计规定荷载堆放不均匀
10
通道
未设置人员上下专用通道，通道设置不符合要求
建筑施工安全检查表
表5 碗扣式钢管脚手架检查
序号
检查项目
检查问题
1
保
证
项
目
施工方案
未编制专项施工方案或未进行设计计算
专项施工方案未按规定审核审批
2
架体基础Байду номын сангаас
基础不平，不实，不符合专项施工方案要求
架体底部未设置垫板或电板的规格不符合要求
3
架体稳定
架体与建筑结构未按规范要求拉截
架体底层第一步水平杆处未按规范要求设置连墙件或未采用其他可靠措施固定

钢管脚手架扣件扭力矩检查表（一）备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：钢管脚手架扣件扭力矩检查表备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：钢管脚手架扣件扭力矩检查表钢管脚手架扣件扭力矩检查表备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m钢管脚手架扣件扭力矩检查表工程名称：南平一中江南分校8#-11#楼工程时间：备注；拧紧扭力矩宜为50-60N.m，并不小于40N.m，且不得大于65N.m。

检查结论：
监理单位检查意见：
年 月日
年
月日
注：检查依据；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 1：根据JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》表8.2.5：扣件抽样检查数目及质量 判断标准要求，填写拧紧力矩，螺栓拧紧力矩不应小于40N.m，且不应大于65N.m。 2.检查脚手架左至右起进行，验收1-3排或1-4排，每次验收时必须更具要求执行、记录此表。 3.高大模板、梁底模板扣件全面检查、不合格重拧、双倍复检，不合格率达到10%全面检查。
模板支撑架扣件扭力矩检查表
工程名称：
时Hale Waihona Puke ：序号 检查部位检查仪器名称 型号
备注：钢管拧紧扭力矩为40-50NM,并不得小于40M,且不大于65NM.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 施工单位检查人：
项目技术负责人： 施工负责人： 安全负责人：
