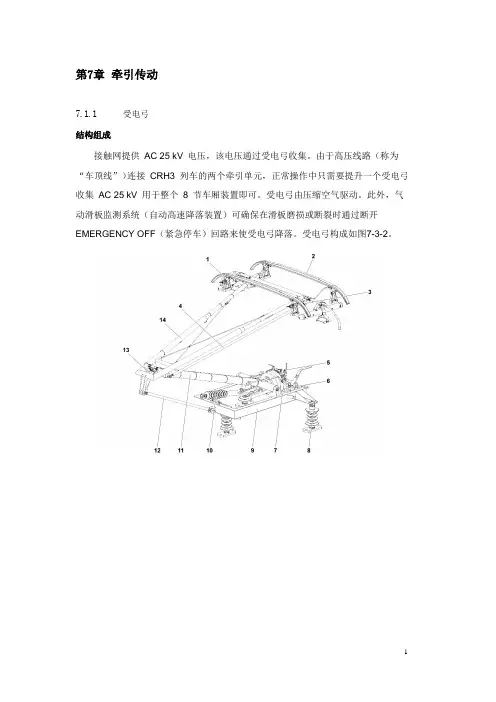

第7章牵引传动7.1.1受电弓结构组成接触网提供AC 25 kV 电压，该电压通过受电弓收集。
由于高压线路（称为“车顶线”）连接CRH3 列车的两个牵引单元，正常操作中只需要提升一个受电弓收集AC 25 kV 用于整个8 节车厢装置即可。
受电弓由压缩空气驱动。
此外，气动滑板监测系统（自动高速降落装置）可确保在滑板磨损或断裂时通过断开EMERGENCY OFF（紧急停车）回路来使受电弓降落。
受电弓构成如图7-3-2。
1 集电器头8 支持绝缘子2 碳条9 底座3电流连接器装置，集电器10 系统阻尼器4 导杆11下拉臂5 气源12联接杆6 提升装置13电流连接器装置，拐点7 电流连接器装置，基底14上拉臂图7-3-2 受电弓结构受电弓设计为单臂受电弓。
气动系统阻尼器(10) 位于底座(9) 上，阻尼器使下拉臂(11) 段提升和降落，底座固定在支持绝缘子(8) 上。
拉离上拉臂(14) 段会带离集电器头(1) 和它的两个碳条(2)。
受电弓配有气动自动降落装置。
它在滑板断裂时使受电弓降落（还将断开EMERGENCY OFF（紧急停车）回路）。
驱动器的压缩空气供应给滑板防磨损板中的管道。
若滑板断裂时压缩空气逸散，受电弓的风箱驱动器将通过高速降落阀通风。
同时主断路器将被触发，防止因电弧而损坏。
同一地，弓角也受到气动监测，以防损坏。
如果压力线断裂，自动降落装置可通过切断阀被禁用。
受电弓的所有功能都由各自相关的阀控制模块执行和监测。
升弓通过起动按钮连接至阀控制模块的气动管中的电磁阀实现。
升弓时间使用气动供给管中的扼流圈设置。
受电弓的降弓时间和静接触力及自动降落装置的压力开关在阀控制面板上设置。
阀控制模块的压缩空气由MR 管道供应，此外，辅助压缩机还用于在低MR 压力时供列车使用。
7．3．2．2技术参数该受电弓主要的技术参数见表7-3-2。
表7-3-2 受电弓主要技术参数7.2牵引电机7.2.1牵引电机概述CRH3动车组配有16 台牵引电动机，为四极三相异步牵引电机。
第七章 CRH5型动车组牵引传动系统第一节 概 述CRH5型动车组牵引系统使用交-直-交传动方式，主要由受电弓、主断路器、牵引变压器、牵引变流器及牵引电机组成。
受电弓通过电网接入25kV的高压交流电，输送给牵引变压器，降压成1770V的交流电。
降压后的交流电再输入牵引变流器，逆变成电压和频率均可控制的三相交流电，输送给牵引电机牵引整个列车。
牵引传动系统工作原理示意图如图7-1-1所示。
图7-1-1 牵引传动系统工作原理示意图CRH5型动车组牵引系统主变压器使用油冷方式，牵引变流器使用成熟的IGBT技术。
异步牵引电机的功率为550kW，采用体悬方式，由万向轴传递牵引力。
动车组有两个相对独立的主牵引系统，每个牵引单元配备一个完整的集电、牵引及辅助系统，以实现所需的牵引和辅助电路冗余，其中一个单元由3辆动车加1辆拖车构成（M-M-T-M），另一个单元由2辆动车加2辆拖车构成（T-T-M-M）。
动车组编组及动力设备的配置见图7-1-2。
图7-1-2 牵引设备的布置每个动力单元带有一个主变压器和受电弓。
在正常运行中，每列车只启用1个受电弓。
每个牵引动力单元的牵引设备都由下列设备组成:1．一个高压单元，带受电弓和保护装置；2．一个主变压器；3．两套或三套IGBT水冷技术的主牵引套件；4．四台或六台异步牵引电机，底架悬挂，最大设计负载550kW（轮缘处功率）。
由于每台电机是由一个独立的牵引逆变器驱动的，在同一车辆内轮对间轮径差最大为15mm的情况下，无需减小负载。
每节动车装有两台牵引电机。
正常情况下，两个牵引系统均工作，当一个牵引系统发生故障时，可以自动切断故障源，继续运行。
第二节 牵引传动系统7.2.1 牵引/电制特性（包括技术参数）在正常负载条件下（定员载客）、平直线路、车轮平均磨耗（即车轮直径为850mm）和网压在22.5KV AC-29KV AC范围内电压时，列车的牵引性能如下：1．平均启动加速度（0~40km/h） 0.50m/s2．200km/h 时的剩余加速度 0.11m/s3．220km/h时的剩余加速度 0.09m/s4．250km/h时的剩余加速度 0.05m/s5．平均最大车轮-磨耗粘着系数 0.226．爬行坡度（100%牵引力） 30‰7．在一个牵引变流器故障（80%牵引功率）条件下的爬行坡度>30 ‰；8．在二个牵引变流器故障或一个牵引变压器故障条件下(可获得60% 的牵引功率)的爬行坡度 27‰（连续运行）；30‰（以73km/h速度运行25km）；9．轮周处的最大牵引功率 5500kW；10．轮周处的最大牵引力 302kN；11．轮周处的最大制动功率 5785kW；12．列车在全功率和一半故障条件下的牵引曲线，如图7-2-1所示。
