紧固件重量表

1 / 107

半圆头方颈螺栓（GB/T12-1988） mm

公称长度l及每1000件钢制品的质量kgm

l m

l m

l m

l m

l m

d=M6 d=M8 d=M12 d=(M14) d=M16

16 4.57 60 22.99 35 42.34 70 94.30 130 209.2

20 5.26 (65) 24.54 40 45.91 80 104.1 140 222.3

25 6.12 70 26.10 45 49.47 90 113.8 150 235.4

30 6.97 80 29.21 50 53.03 100 123.6 160 248.5

35 7.83 d=M10 (55) 56.59 110 133.3 d=M20

40 8.69 25 20.74 60 60.15 120 143.0 60 190.8

45 9.54 30 23.20 (65) 63.72 130 152.8 (65) 201.1

50 10.40 35 25.65 70 67.28 140 162.5 70 211.3

(55) 11.26 40 28.11 80 74.40 d=M16 80 231.8

60 12.12 45 30.57 90 81.53 45 98.00 90 252.3

d=M8 50 33.02 100 88.65 50 104.5 100 272.7

16 9.30 (55) 35.48 110 95.78 (55) 111.1 110 293.2

20 10.55 60 37.93 120 102.9 60 117.6 120 313.7

25 12.10 (65) 40.39 d=(M14) (65) 124.2 130 334.2

30 13.66 70 42.84 40 65.05 70 130.7 140 354.7

35 15.21 80 47.76 45 69.93 80 143.8 150 375.1

40 16.77 90 52.67 50 74.80 90 156.9 160 395.6

45 18.32 100 57.58 (55) 79.68 100 170.0 180 436.6

50 19.88 d=M12 60 84.55 110 183.1 200 477.5

(55) 21.43 30 38.78 (65) 89.42 120 196.1

注：表列规格为商品长度规格。尽可能不采用括号内的规格。

紧固件重量表

2 / 107

大半圆头方颈螺栓 C级（GB/T14-1998） mm

公称长度l及每1000件钢制品的质量kgm

l m

l m

l m

l m

l m

d=M5 d=M8 d=M10 d=M12 d=M16

20 3.90 40 18.12 70 44.80 120 105.0 200 304.9

25 4.50 45 19.68 75 47.25 d=M16 d=M20

30 5.11 50 21.23 80 49.71 65 128.3 75 234.0

35 5.71 55 22.79 90 54.62 70 134.8 80 244.2

40 6.32 60 24.34 100 59.53 75 141.4 90 264.7

45 6.92 65 25.90 d=M12 80 147.9 100 285.2

50 7.53 70 27.45 55 58.65 90 161.0 110 305.7

d=M6 75 29.01 60 62.21 100 174.1 120 326.1

30 7.88 80 30.56 65 65.77 110 187.2 130 346.6

35 8.74 d=M10 70 69.33 120 200.2 140 367.1

40 9.61 45 32.52 75 72.90 130 213.3 150 387.6

45 10.47 50 34.98 80 76.46 140 226.4 160 408.0

50 11.33 55 37.43 90 83.58 150 239.5 180 449.0

55 12.19 60 39.89 100 90.71 160 252.6 200 490.0

60 13.06 65 42.34 110 97.83 180 278.8

注：表列规格为商品长度规格。尽可能不采用括号内的规格。

紧固件重量表

3 / 107

六角头螺杆带孔螺栓 A和B级（GB/T 31.1-1988） mm

公称长度l及每1000件钢制品的质量kgm

l m

l m

l m

l m

l m

l m

d=M6 d=M12 d=M16 d=(M22) d=(M27) d=M36

30 7.77 60 60.03 140 235.7 70 276.7 130 691.0 150 1471

35 8.80 (65) 64.25 150 250.9 80 305.5 140 734.0 160 1548

40 9.84 70 68.46 160 266.1 90 334.2 150 777.0 180 1701

45 10.88 80 76.89 d=(M18) 100 363.0 160 819.9 200 1854

50 11.92 90 85.32 60 150.3 110 391.8 180 905.8 220 1996

(55) 12.95 100 93.75 (65) 159.9 120 420.5 200 991.7 240 2149

60 13.99 110 102.2 70 169.6 130 449.3 220 1071 260 2303

d=M8 120 110.6 80 188.8 140 475.9 240 1157 280 2456

35 16.63 d=(M14) 90 208.1 150 504.7 260 1243 300 2610

40 18.49 50 73.28 100 227.3 160 533.5 280 1239 d=M42

45 20.34 (55) 79.05 110 246.6 180 591.0 300 1315 130 1888

50 22.19 60 84.83 120 265.9 200 648.5 d=M30 140 1993

(55) 24.05 (65) 90.60 130 283.3 220 701.4 90 662.4 150 2098

60 25.90 70 96.38 140 302.6 d=M24 100 715.7 160 2203

(65) 27.76 80 107.9 150 321.8 80 359.2 110 768.9 180 2413

70 29.61 90 119.5 160 341.1 90 393.5 120 822.1 200 2623

80 33.32 100 131.0 180 379.6 100 427.8 130 871.5 220 2817

d=M10 110 142.6 d=M20 110 462.1 140 924.7 240 3027

40 30.11 120 154.1 (65) 204.4 120 496.5 150 977.9 260 3237

45 33.04 130 164.6 70 216.3 130 527.9 160 1031 280 3446

50 35.97 140 176.1 80 240.0 140 562.2 180 1138 300 3656

(55) 38.90 d=M16 90 263.7 150 596.5 200 1244 d=M48

60 41.83 (55) 108.1 100 287.4 160 630.8 220 1342 140 2735

(65) 44.76 60 115.7 110 311.1 180 699.5 240 1449 150 2873

70 47.69 (65) 123.3 120 334.8 200 768.1 260 1555 160 3010

80 53.55 70 130.9 130 356.6 220 830.5 280 1662 180 3286

90 59.41 80 146.0 140 380.3 240 899.2 300 1768 200 3561

100 65.27 90 161.2 150 404.0 d=(M27) d=M36 220 3815

d=M12 100 176.4 160 427.7 90 522.1 110 1169 240 4090

45 47.39 110 191.5 180 475.1 100 565.1 120 1246 260 4365

50 51.61 120 206.7 200 522.5 110 608.0 130 1317 280 4640

(55) 55.82 130 220.6 120 651.0 140 1394 300 4915

注：尽可能不采用括号内的规格。

紧固件重量表

4 / 107

六角头头部带孔螺栓 A和B级（GB/T 32.1-1988） mm

公称长度l及每1000件钢制品的质量kgm

l m

l m

l m

l m

l m

l m

d=M6 d=M12 d=(M18) d=(M22) d=M30 d=M42

30 7.54 80 75.35 70 165.9 160 526.3 110 753.7 180 2378

35 8.58 90 83.77 80 185.2 180 583.9 120 807.0 200 2588

40 9.62 100 92.20 90 204.5 200 641.4 130 856.3 220 2782

合集下载

11 GBT 825-1988 吊环螺钉

11 GBT 825-1988 吊环螺钉

吊环螺钉

GB/T 825－1988

代替GB/T 825－1976

1 范围

本标准适用于起吊机械器具等一般装卸用的、规格为M8～M100×6的吊环螺钉。 2 尺寸

型式与尺寸见图1和表1。最大起吊重量按表2规定。

图1

111GB/T 825－1988

85.87

表1 mm

112GB/T 825－1988

表2 t

注：表中数值系指平稳起吊时的最大起吊重量。

3 材料、热处理和表面处理

3.1 吊环螺钉应采用20或25钢（GB 699）制造。

3.2 吊环螺钉必须经整体锻造并进行正火处理。

3.3 对吊环螺钉一般不进行表面处理。但根据使用要求可进行镀锌钝化、镀铬等表面

处理，并应按GB 5267－85规定。电镀锌后应立即进行驱氢处理。

3.4 吊环螺钉的轴向最小断裂载荷不应低于表3的规定。

表3 kN

规格（d） M8 M10 M12 M16 M20 M24 M30 M36

轴向保证载荷 3.2 5 8 12.5 20 32 50 80

轴向最小断裂载荷 6.3 10 16 25 40 63 100 160

规格（d） M42 M48 M56 M64 M72×6 M80×6 M100×6

轴向保证载荷 125 160 200 320 400 500 800

轴向最小断裂载荷 250 320 400 630 800 1000 1600

113GB/T 825－1988

4 标记示例

材料为20钢、规格为M20、经正火处理、表面镀锌并彩虹铬酸盐处理的A型吊环

螺钉的标记：

GB/T 825－1988 螺钉 M20

注1：不注明标准年代号的则以现行有效标准为准；

注2：紧固件的镀涂要求注写见本手册说明。

114

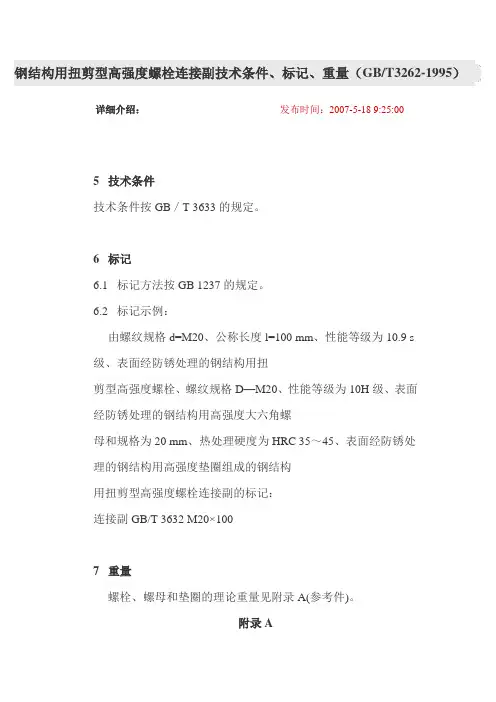

钢结构用扭剪型高强度螺栓连接副技术条件及重量

钢结构用扭剪型高强度螺栓连接副技术条件及重量

钢结构用扭剪型高强度螺栓连接副技术条件、标记、重量（GB/T3262-1995）

详细介绍： 发布时间：2007-5-18 9:25:00

5 技术条件

技术条件按GB／T 3633的规定。

6 标记

6.1 标记方法按GB 1237的规定。

6.2 标记示例：

由螺纹规格d=M20、公称长度l=100 mm、性能等级为10.9 s级、表面经防锈处理的钢结构用扭

剪型高强度螺栓、螺纹规格D—M20、性能等级为10H级、表面经防锈处理的钢结构用高强度大六角螺

母和规格为20 mm、热处理硬度为HRC 35～45、表面经防锈处理的钢结构用高强度垫圈组成的钢结构

用扭剪型高强度螺栓连接副的标记：

连接副GB/T 3632 M20×100

7 重量

螺栓、螺母和垫圈的理论重量见附录A(参考件)。

附录A 螺栓、螺母和垫圈的理论重量

(参考件)

A1 螺栓的理论重量按表Al。

表A1

公称长度

l 螺纹规格d，mm

M16 M20 M22 M24

每1 000件钢螺栓的理论重量，kg≈

40 118.34

45 126.66 219.63

50 134.98 232.60 258.87

55 143.30 245.57 301.49 372.49

60 151.61 258.55 317.12 391.50

65 157.78 271.52 332.75 410.51

70 166.09 284.50 348.37 429.53

75 174.41 294.11 364 448.54

80 182.73 307.08 375.89 467.55

85 191.05 320.06 391.52 481.40

90 199.36 333.03 407.14 500.42

95 207.68 346.01 422.77 519.43

100 216 358.98 438.89 538.44

六角花形法兰面螺栓重量

六角花形法兰面螺栓重量

六角花形法兰面螺栓重量

1. 引言

六角花形法兰面螺栓是一种常用于连接机械设备的紧固件。在工程设计和制造中，准确计算螺栓的重量对于确保结构的稳定性和安全性至关重要。本文将介绍六角花形法兰面螺栓的重量计算方法，并提供详细的步骤和示例。

2. 六角花形法兰面螺栓的结构和特点

六角花形法兰面螺栓是一种六角形的螺栓，其头部具有花形结构。它通常由螺杆、螺母和垫圈组成。六角花形法兰面螺栓具有以下特点：

• 六角形头部：六角形的头部设计使得螺栓更容易旋转，提供了更好的紧固效果。

• 花形结构：花形结构使得螺栓能够更好地与其他零件配合，提高紧固的可靠性。

• 高强度材料：六角花形法兰面螺栓通常由高强度钢材制成，以确保其在承受重载时不会断裂或变形。

3. 六角花形法兰面螺栓重量计算方法

六角花形法兰面螺栓的重量计算可以通过以下步骤进行：

步骤1：测量螺栓的尺寸

首先，需要测量螺栓的尺寸，包括直径、长度和螺纹长度。这些尺寸将用于后续的计算。

步骤2：计算螺杆的体积

螺杆的体积可以通过以下公式计算：

体积 = π * 直径^2 * (长度 - 螺纹长度)

其中，π是圆周率，直径是螺杆的直径，长度是螺杆的总长度，螺纹长度是螺杆上螺纹的长度。

步骤3：计算螺杆的重量

螺杆的重量可以通过以下公式计算：

重量 = 体积 * 密度

其中，密度是螺杆材料的密度，可以根据具体材料的密度表获得。 步骤4：计算螺母和垫圈的重量

螺母和垫圈的重量可以通过以下公式计算：

重量 = 数量 * 单个重量

其中，数量是螺母或垫圈的数量，单个重量是螺母或垫圈的单位重量，可以根据具体材料的密度和尺寸计算得出。

步骤5：计算螺栓的总重量

螺栓的总重量等于螺杆的重量加上螺母和垫圈的重量之和。

4. 示例计算

假设我们要计算一根直径为10mm，长度为50mm，螺纹长度为30mm的六角花形法兰面螺栓的重量。螺杆材料的密度为7.85 g/cm³，螺母和垫圈的数量分别为2个，单位重量分别为0.5 g和1.0 g。

紧固件(螺栓类)样品选型实用手册-07.15 - 副本

紧固件(螺栓类)样品选型实用手册-07.15 - 副本

1278sgshe生

紧固件（螺栓类）样品选型实用手册

建档日期：2017.07

建档部门：应用开发部

紧固件基础知识

一、紧固件概述

二、螺栓常用材料

三、紧固件国家标准及编号规则

四、螺栓的生产工艺

五、常用紧固件机械性能

六、表面处理

一、紧固件概述

紧固件通常包括以下12大类零件：（螺栓、螺柱、螺钉、螺母、自攻螺钉、木螺钉、垫圈、挡圈、销、铆钉、组合件、焊钉）

1.螺栓：

特性：用于紧固两个（或以上）带有通孔的零件、由头部和螺杆两部分构成，通常与螺母配合，用于连接带有通孔和内螺纹的零件，可拆卸；

六角头螺栓：常用的国标有以下四种：GB/T5780C级，GB/T5781（全牙）C级，GB/T5782，GB/T5783（全牙）

六角头标准尺寸（S）

公称尺寸 六角尺寸（S）

标准型 小六角

M5 8

M6 10

M8 13 12

M10 16

14

M12 18 17

M16 24 22

2.螺柱：

特性：没有头部的，仅有两端均外带螺纹的一类紧固件。它的一端必须旋入带有内螺纹孔的零件中，另一端旋上螺母；

螺柱常用品种：

GB/T897 双头螺柱（bm=1d） GB/T900 双头螺柱（bm=2d）

GB/T898 双头螺柱（bm=1.25d） GB/T901 等长双头螺柱

GB/T899 双头螺柱（bm=1.5d） GB/T902.1 手工焊接螺柱

3.螺钉：

特性：由头部和螺杆两部份组成，螺母可要可不要，可拆卸。用途可分三大类（机器、紧定、特殊）。

品种：以拧紧方式分：有六角头、一字槽（开槽）、十字槽、内六角、内六角花形等，以头部形状分：有六角头、半圆头、盘头、球面圆柱头、沉头、半沉头、圆柱头等，以尾端功能分：锥端、倒角端、平端、凹端、球面端、圆柱端等；

螺钉常用品种：

GB/T67 开槽盘头螺钉

GB/T68 开槽沉头螺钉

GB/T69 开槽半沉头螺钉

GB/T833 开槽大圆头螺钉
