紧固螺栓规格重量表

格式：docx
大小：30.69 KB
文档页数：6

一、双头螺栓重量表

规格直径X

长度 A型（双头丝） B型（全丝）

规格直径X

长度 A型（双头丝） B型（全丝）

每千个螺栓重量（公斤）每千个螺栓重量（公斤）每千个螺栓重量（公斤）每千个螺栓重量（公斤）

不带螺母带螺母不带螺母带螺母不带螺母带螺母不带螺母带螺母

M10X 40 22 44 22 44 M14X 90 84 135 89 140

M10X 50 28 50 28 50 M14X 100 92 143 99 150

M10X 60 33 55 33 55 M16X 60 79 147 80 148

M10X 70 38 60 38 60 M16X 70 89 157 93 161

M12X 40 29 62 29 62 M16X 80 99 167 107 175

M12X 50 35 68 36 69 M16X 90 110 178 120 188

M12X 60 41 74 44 77 M16X 100 120 188 133 201

M12X 70 47 80 57 84 M16X 110 131 199 146 214

M12X 80 52 85 58 91 M16X 120 141 209 160 228

M12X 90 58 91 66 99 M20 X 70 144 268 146 270

M14X 50 52 103 50 101 M20 X 80 160 284 166 290

M14X 60 60 111 60 111 M20 X 90 177 301 189 313

规格直径X A型（双头丝） B型（全丝）

长度每千个螺栓重量（公斤）每千个螺栓重量（公斤）长度每千个螺栓重量（公斤）每千个螺栓重量（公斤）

不带螺母带螺母不带螺母带螺母

M14X 70 68 119 70 121 M20X 100 193 317 208 332

M14X 80 76 127 79 130 M20X 110 209 333 229 353

M20X 120 226 350 250 374 M22X 180 410 562 452 614

M20X 130 243 367 270 394 M24X 100 289 513 297 521

M20X 140 260 384 293 417 M24X 110 313 537 322 546

M20X 150 276 400 312 436 M24X 120 337 561 351 575

M22X 80 200 352 205 357 M24X 130 360 584 380 604

M22X 90 221 373 230 382 M24X 140 383 607 409 633

M22X 100 242 394 256 408 M24X 150 407 631 449 673

M22X 110 263 415 281 433 M24X 160 430 654 468 692

M22X 120 284 436 307 459 M24X 170 454 678 497 721

M22X 130 304 456 333 485 M24X 180 477 701 526 750

M22X 140 325 477 358 570 M27X 100 372 708 386 722

M22X 150 346 498 384 536 M27X 110 403 739 425 761

M22X 160 367 519 409 561 M27X 120 434 770 464 800

规格直径X A型（双头丝） B型（全丝）规格直径X A型（双头丝） B型（全丝）

长度每千个螺栓重量（公斤）每千个螺栓重量（公斤）长度每千个螺栓重量（公斤）每千个螺栓重量（公斤）

不带螺母带螺母不带螺母带螺母不带螺母带螺母不带螺母带螺母

M22X 170 389 541 437 589 M27X 130 465 801 503 839

M27X 140 497 833 541 877 M30 X 200 844 1312 948 1416

M27X 150 528 864 580 916 M30X 210 882 1350 995 1463

M27X 160 559 895 619 955 M30 X 220 919 1387 1042 1510

M27X 170 590 926 657 993 M30 X 230 965 1433 1090 1558

M27X 180 621 957 696 1032 M30 X 240 1005 1473 1139 1607

M27X 190 653 989 735 1071 M30 X 250 1045 1513 1187 1665

M27 X 200 684 1020 772 1108 M36X 150 965 1707 1031 1773

M30X 130 582 1050 615 1083 M36X 160 1020 1762 1100 1842

M30X 140 616 1084 662 1130 M36X 170 1075 1817 1169 1911

M30X 150 654 1122 709 1177 M36X 180 1130 1872 1238 1980

M30X 160 692 1160 757 1225 M36X 190 1185 1927 1306 2048

M30X 170 730 1198 804 1272 M36 X 200 1241 1983 1375 2117

M30X 180 768 1236 853 1321 M36X 210 1296 2038 1444 2186

M30X 190 806 1274 900 1368 M36 X 220 1351 2093 1513 2255

规格直径X

长度 A型（双头丝） B型（全丝）

规格直径X

长度 A型（双头丝） B型（全丝）

每千个螺栓重量（公斤）每千个螺栓重量（公斤）每千个螺栓重量（公斤）每千个螺栓重量（公斤）

不带螺母带螺母不带螺母带螺母

M36 X 230 1407 2149 1581 2323 M42 X 280 2343 3540 2636 3833

M36 X 240 1461 2203 1650 2392 M42 X 290 2420 3617 2731 3928

M36 X 250 1517 2259 1719 2461 M42 X 300 2496 3693 2824 4021

M36 X 260 1571 2313 1788 2530 M48 X 250 2817 4732 3082 4997

M36 X 270 1627 2369 1857 2599 M48 X 260 2918 4833 3209 5124

M36 X 280 1683 2425 1925 2667 M48 X 270 3019 4934 3332 5247

M42 X 200 1736 2933 1883 3080 M48 X 280 3120 5035 3455 5370

M42X 210 1811 3008 1976 3173 M48 X 290 3222 5137 3579 5494

M42 X 220 1886 3083 2070 3267 M48 X 300 3323 5238 3700 5615

M42 X 230 1962 3159 2164 3361 M48X 310 3424 5339 3822 5737

M42 X 240 2038 3235 2258 3455 M48 X 320 3525 5440 3949 5864

M42 X 250 2115 3312 2352 3549 M48 X 340 3725642 4203 6118

M42 X 260 2191 3388 2446 3643 M48 X 360 3929 5844 4457 6372

M42 X 270 2267 3464 2541 3738

、六角头螺栓重量表规格（直径x长度）每千个螺栓重量（公斤）

规格（直径X长度）

每千个螺栓重量（公斤）

不带螺母带螺母不带螺母带螺母

M10X 30 29 40 M14X 80

117 142

M10X 40 35 46 M14X 90

129 154

M10X 50 41 52 M16X 40

92 126

M10X 60 47 58 M16X 50

106 140

M12X 30 41 57 M16X 60

122 156

M12X 40 49 65 M16X 70

138 172

M12X 50 58 74 M16X 80

154 188

M12X 60 67 83 M16X 90

170 204

M12X 70 76 92 M16X 100

185 219

M12X 80 85 101 M20 X 50

183 245

M14X 40 69 94 M20 X 60

205 267

M14X 50 81 106 M20 X 70

230 292

M14X 60 93 118 M20 X 80

255 317

M14X 70 105 130 M20 X 90

279 341

M20X 100 304 366 M22 X 160

548 624

规格（直径X长度）每千个螺栓重量（公斤）

规格（直径X长度）

每千个螺栓重量（公斤）

不带螺母带螺母不带螺母带螺母

M20X 110 329 391 M24X 80

388 500

M20X 120 354 416 M24X 90

424 536

M20X 130 378 440 M24X100

459 571

M22 X 60 250 326 M24X 110

495 607

M22 X 70 280 356 M24X120

531 643

M22 X 80 310 386 M24X130

566 678

M22 X 90 339 415 M24 X 140

602 714

M22X 100 369 445 M24X150

637 749

M22X 110 399 475 M24X160

673 785

M22X 120 429 505 M27 X 80

519 687

M22X 130 459 535 M27 X 90

564 732

M22X 140 489 565 M27 X 100

609 777

M22X 150 519 595 M27X 110

654 822

M27X 120 699 867 M30 X 170

1154 1388

M27X 130 744 912 M30 X 180

1210 1444

大六角头螺栓的规格尺寸及重量表

钢结构用高强度大六角头螺栓规格、尺寸及重量表(摘自GB/T 1228-1231－91)，见表1。

表1

螺纹规格d M12 M16 M20 (M22) M24 (M27) M30

P 1.75 2 2.5 2.5 3 3 3.5

C(mm) max 0.8 0.8 0.8 0.8 0.8 0.8 0.8

min 0.4 0.4 0.4 0.4 0.4 0.4 0.4

da(mm) max 15.23 19.23 24.32 26.32 28.32 32.84 35.84

ds(mm) max 12.43 16.43 20.52 22.52 24.52 27.84 30.84

min 11.57 15.57 19.48 21.48 23.48 26.16 29.16

dw(mm) min 19.2 24.9 31.4 33.3 38.0 42.8 46.5

e(mm) min 22.78 29.56 37.29 39.55 45.20 50.85 55.37

K(mm) 公称 7.5 10 12.5 14 15 17 18.7

max 7.95 10.75 13.40 14.90 15.90 17.90 19.75

min 7.05 9.25 11.60 13.10 14.10 16.10 17.65

K，(mm) min 4.9 6.5 8.1 9.2 9.9 11.3 12.4

r(mm) min 1.0 1.0 1.5 1.5 1.5 2.0 2.0

s(mm) max 21 27 34 36 41 46 50

min 20.16 26.16 33 35 40 45 49

l 螺纹规格d 螺纹规格d

M12 M16 M20 (M22) M24 (M27) M30 M12 M16 M20 (M22) M24 (M27) M30

公称尺寸 (b) 每1000个钢螺栓的理论质量(kg)

螺栓螺母理论重量表

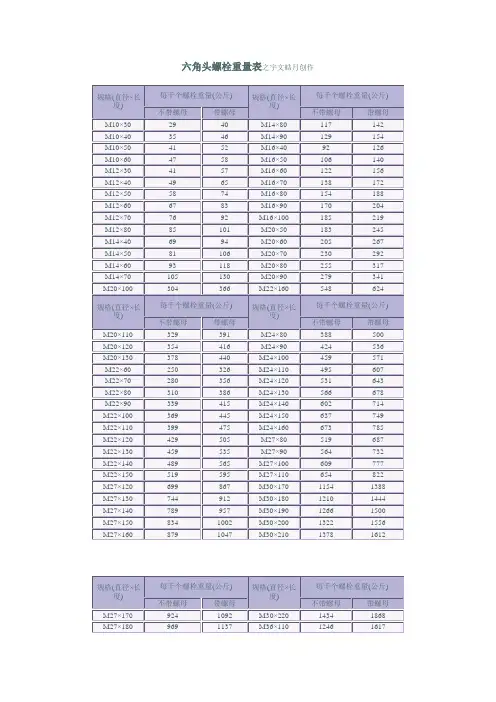

六角头螺栓重量表之宇文皓月创作

规格(直径×长度) 每千个螺栓重量(公斤) 规格(直径×长度) 每千个螺栓重量(公斤)

不带螺母带螺母不带螺母带螺母

M10×30 29 40 M14×80 117 142

M10×40 35 46 M14×90 129 154

M10×50 41 52 M16×40 92 126

M10×60 47 58 M16×50 106 140

M12×30 41 57 M16×60 122 156

M12×40 49 65 M16×70 138 172

M12×50 58 74 M16×80 154 188

M12×60 67 83 M16×90 170 204

M12×70 76 92 M16×100 185 219

M12×80 85 101 M20×50 183 245

M14×40 69 94 M20×60 205 267

M14×50 81 106 M20×70 230 292

M14×60 93 118 M20×80 255 317

M14×70 105 130 M20×90 279 341

M20×100 304 366 M22×160 548 624

规格(直径×长度) 每千个螺栓重量(公斤) 规格(直径×长度) 每千个螺栓重量(公斤)

不带螺母带螺母不带螺母带螺母

M20×110 329 391 M24×80 388 500

M20×120 354 416 M24×90 424 536

M20×130 378 440 M24×100 459 571

M22×60 250 326 M24×110 495 607

M22×70 280 356 M24×120 531 643

M22×80 310 386 M24×130 566 678

M22×90 339 415 M24×140 602 714

M22×100 369 445 M24×150 637 749

螺栓理论重量表

螺栓的理论重量表如下：规格（直径×长度）每千个螺栓的重量（kg）规格（直径×长度）每千个螺栓的重量（kg）不带螺母不带螺母的重量M1 0×30 29 40 M1 4× 80 11

17 142 M1 0×40 35 46 M1 4×90 1291 54 M1 0×50 41 52 M1 6×40 92 1 26 M1 0×60 47 58

M1 6×50 10 10 6 140 M1 2×30 41 57 M1 6×60122 1 21 56 M1 2×40 49 65 M1 6×70 1 38 1

72 M1 2×50 58 74 M1 6×80 1 54 1 88 M1 2×60 67 83 M1 6×90 1 70 204 M1 2 ×70 76 92 M1

6×1 00 1 85 21 9 M1 2×80 85 1 01 M20×50 1 83245 M1 4×40 69 94 M20×60205267 M1 4×50

81 1 06 M20×70 230292 M1 4×60 93 1 1 8 M20×80 255 31 7 M1 4×70 1 05 1 30 M20×90 279

341 M20×1 00 304 366 M22×1 60548624规格（直径×长度）每千个螺栓的重量（kg ）规格（直径×长度）每千个螺栓（kg）的重量（不带螺母）M20×1 10329 391 M24×80388500

M20×12035441 6 M24×90424536 M20×130378440 M24×100459571 M22 ×60250326

M24×10 4 95607 M22×70280356 M24×120531643 M22×80310386 M24×1 30 566 678

M22×90 339 41 5 M24×1 4060271 4 M22×1 00 369 445 M24×1 50637749 M22×1 1 0399475

螺栓理论重量表 2

螺栓理论重量表

Prepared on 22 November 2020

螺栓理论重量包括不带螺母及带螺母的螺栓重量，可通过分段计算的方法来计算。

螺栓理论重量表如下：

规格(直径×长度) 每千个螺栓重量(公斤)

不带螺母带螺母不带螺母带螺母

M10×30 29 40 M14×80 117 142

M10×40 35 46 M14×90 129 154

M10×50 41 52 M16×40 92 126

M10×60 47 58 M16×50 106 140

M12×30 41 57 M16×60 122 156

M12×40 49 65 M16×70 138 172

M12×50 58 74 M16×80 154 188

M12×60 67 83 M16×90 170 204

M12×70 76 92 M16×100 185 219

M12×80 85 101 M20×50 183 245

M14×40 69 94 M20×60 205 267

M14×50 81 106 M20×70 230 292

M14×60 93 118 M20×80 255 317

M14×70 105 130 M20×90 279 341

M20×100 304 366 M22×160 548 624

规格(直径×长度) 每千个螺栓重量(公斤)

不带螺母带螺母不带螺母带螺母

M20×110 329 391 M24×80 388 500

M20×120 354 416 M24×90 424 536

M20×130 378 440 M24×100 459 571

M22×60 250 326 M24×110 495 607

M22×70 280 356 M24×120 531 643
