东芝CV330A资料

  • 格式：doc
  • 大小：57.00 KB
  • 文档页数：5

控制柜保险

1、保险

1F-1 1F-2 1F-3 2F-1 2F-2 2F-4 F-1 F-2 F-3 8F-1 8F-2 8F-3 3FA 3FB

● ● ● ● ● ● ● ● ● ● ● ● ● ●

2、保险说明

保险丝 额定 信号名 内容 必须

1F-1 1A PC1A 安全回路用 ●

1F-2 3A PC1B 门机调速盒 —

1F-3 3A PC1C 控制柜AVR电源 ●

2F-1 3A P24A PU、I/O基板电源 ●

2F-2 5A/10A P24H 呼梯电源 —

2F-4 3A P24C 操纵盘、平层开关、门光电开关 —

F-1 10A RBKFA 抱闸电源（吸合用） ●

F-2 10A TBKHA 抱闸电源（公共用） ●

F-3 5A TBKFHA 抱闸电源（保持用） ●

8F-1 2A R2X(R3) PB-IPM200A基板电源、BCU基板电源 ●

8F-2 2A T2X(T3) PB-IPM200A基板电源、BCU基板电源 ●

8F-3 2A S2X(S3) PB-IPM200A基板电源 ●

3FA 3A R200M AC220V照明电源 —

3FB 3A T200M AC220V照明电源 —

注：1. ●为走慢车必须安装保险，—为走慢车必须拆除保险。上述带—保险除3FA、3FB可安装上外，其他保险必须拆除，否则在安装过程中操作不当易造成PU、I/O、及操纵盘基板烧毁。

2.高层及带停电平层的电梯会增加1F-5、2F-5、2F-3等保险

安全回路说明

1、端子排符号排序

PC1C NC NC NC NC P24A P24A P24A P24A NC2….NC2共8个 KNOR R201

T201 NC BKC A2 A7 A10 A11 DC HDC CC DLS

2、安全回路封线解析

PC1C-A2：机房急停(CCS)、底坑急停两个(1KS1,1KS2)

A2-A7：轿顶急停(2KS)、安全钳开关(SOLS)

A7-A10：上极限(2LS)、下极限（1LS），轿厢缓冲器开关（BUFS1），对重缓冲器开关（BUFS2），涨绳轮开关（GRS）

A10-A11：限速器开关(SLS)

A11-HDC：厅门联锁(20+NLS)

HDC-DCR：轿门联锁(GLS)

走慢车封线 1、 试运行慢车：

① 机房打检修②PC1A与A11封③门联锁短封钥匙扳到封闭一侧④CNH1-1（DNLS）、CNH1-2（UPLS）、KNOR与E（地线）短封⑤正确接上码盘线BP5A\BN5A\\PNS\DNS\ZNS⑥接上抱闸线B1，B2⑦插上CNMB插子（抱闸微动开关）CNM12温控开关

2、 电机线及码盘线接法

面对曳引轮右转电梯轿厢上升 面对曳引轮左转电梯轿厢上升

电机 U—U V—V W—W U—W V—V W—U

BP5A BP5A BP5A

BN5A BN5A BN5A

PNS PNS DNS

DNS DNS PNS

ZNS ZNS ZNS

注：现场安装发现电梯反向的，将U和W调换一下，同时将PNS和DNS调换，方向即改过来了。

一般故障分析

1、控制柜继电器排序

RLR LZN LBKR SMR 1BKR 2BKR KNORR AMC1 AMC2

■ ■ ■ ■ ■ ■ ■ ■ ■

2、控制柜接触器排序（控制柜左下角）

AMC1 AMC2 SC 1BK 1BKX 2BK

3、 读故障号

● ● ●

MOD NUM STB ● PRS

① 按动最左面〈MOD〉按钮两下，PU基板上显示后面O闪烁

② 按中间〈NUM〉按钮8下，至显

③ 连续按最后面的〈STB〉按钮，第9下显示出来的数既是故障号

④ 调出故障号后，按动右下角的〈PRS〉按钮一下就恢复原来状态了

4、清除故障，解决一般死机状态

① 按动最左面〈MOD〉按钮两下，PU基板上显示后面O闪烁

② 按中间〈NUM〉按钮，至显

③ 按右面〈STB〉一下显E1，按〈STB〉一下显OE ④ 按右面〈STB〉一下显E1，按〈NUM〉一下显E2，按〈STB〉一下显OE

⑤ 按右面〈STB〉一下显E1，按〈NUM〉两下显E3，按〈STB〉一下显OE

⑥ 按〈MOD〉按钮一下，清除故障完毕

5、故障编码表

编码 分类 概要

3X 主回路保护 通过主回路的保护信号检查出了异常场合的情报

4X 输出入信号异常 检查出了输出入信号的匹配性异常，故障场合的情报

5X 脉冲关联异常 检查出轿厢位置脉冲数据的异常场合的情报

6X 串行传送异常 检查出在串行传送（SLS）异常场合的情报

7X 速度异常 检查出在速度控制方面的异常场合的情报

8X 重新启动异常 有关SM跳脱后的重新启动控制的异常的情报

9X 其他 有关上述方面之外的情报

Ⅰ、故障代码

30（STH）检查出暂存器发热异常，电梯停止后SMC跳闸。

31（Q7ER）检查出Q7回路异常，SMC跳闸。

32（MTBEDT）检查出IPM异常，SMC跳闸。

33（MCNCDT）检查出BCU基板连接器脱落，SMC跳闸。

34（AMCEM）MC不能投入，SMC跳闸。

35（VDLCK）充电电压确立不足，SMC跳闸。

36（AMCEH）MC异常断路，SMC跳闸。

37（MCLF）电动机不能控制，SMC跳闸。

38（MTOCDT）检查出马达过电流，SMC跳闸。

39（OVDT）检查出过电压异常，SMC跳闸。

40（LSERR）检查出着床限位开关的逻辑性异常，SMC跳闸

41（MTH）检查出马达发热异常，电梯停止使用后，SMC跳闸。

42（DCLT）检查出运行门开放异常，SMC跳闸。

43（LSER）检查出方向限制的限位开关异常，SMC跳闸。

44（BOER）检查出制动器异常开放，SMC跳闸，不能重新启动。

45（BKLE）检查出制动器异常释放，SMC跳闸。

46（DTERR）检查出DT-DC匹配性异常。

47（DCERR）检查出XDC-DCR的匹配性异常，SMC跳闸。

48（DSERR）检查出DC-18DS的匹配性异常，SMC跳闸。

50（PLSERR）检测出LSA、LSB、LSC与轿厢位置脉冲的匹配性异常，SME脱开。

51（STPLSERR）检测出启动时的脉冲修正200㎜以上的偏差，SME脱开。

52（NOPLSERR）运行中，脉冲没沿行进方向前进，SME脱开。

60（SLSERR）检查出SLS增量返回。

61（TTRERR）用SLS实验传送检测测量点ERROR。

62（CCUERR）与COP100E的增量返回异常持续了2秒钟。

63（HCUERR）HCU测量点出错持续了5秒钟。

64（CCUERR2）与COP100E的增量返回异常持续了2秒钟，电梯停止后，SMC跳闸

70（SLIPERR）检查出钢索打滑，SMC跳闸，不重新启动 71（STDA）检查出启动异常，SMC跳闸。

72（STDB）检查出着床异常，SMC跳闸。

73（DSD）检查出终端层减速不能，SMC跳闸。

74（OSL）低速控制时，检查出速度异常，SMC跳闸。

75（MFD）卷扬机脱离，SMC跳闸。

76（FSLDT）检查出终端层减速异常，SMC跳闸。

80（SMTIMERR）SM跳闸后，尽管经过了一定时间（NFLTDAT）也不能到达层水平面。因此根据SMSI，作为故障。

81（SMRSTERR）SM跳闸后，即使试了三次重新启动，也无法到达水平面，根据SMSI作为故障。

82（ABNCCERR）SCC断开，CC断开或者XNVT断开的状态持续了25秒钟。

84（SMW）WDT复始处理中断，使CPU停止。

90（CHBCRERR）检查出检查综括数据异常，因此停止电梯后，使WDT跳闸。

91（PDPOSERR）由于用PDSET读入的脉冲值和在工厂内设定的脉冲值的差超过了公差范围，将PDSET结束。3轿厢位置层4、5用PD设定读入的脉冲值6、7在工厂内设定好的脉冲值

92（PDFLRERR）用PDSET确认了的楼层数与在工厂内设定好的楼层数不一致，因此将PDSET结束。3、用PD设定确认了的楼层数4在工厂设定好了的楼层数

93（PDABNERR）在PDSET中，由于CC断开或者门开放了，因此将PDSET结束。

94（PDDATERR）用PDSET作成的数据向E2PROM的写入失败。

95（RECLERR）由于18DS的接触不良，使得门反转动作进行了三次。

96（REOPERR）由于DC的接触不良，使得门反转动作进行了三次。

6、一般故障分析

①、首先对甲方三相电源电压确认，是否有缺相的

②、看保险是否通，其次看显示是否有影响运行的状态，如PA（锁梯）等。

③、如显FD，LCC灯灭，SMR释放，看是否死机，如未死机，调取故障号，按故障号分析

④、如显FD，LCC灯灭，SMR吸合，则安全回路未通，检查安全回路

⑤、如显LCC灯亮,，DCC灭，检查门联锁

7.东芝电梯电气符号说明

()RV 过电压抑制器 ( )R 电阻 ( )C 电容 AC-1 噪声滤波电感 ACT 时间继电器 AMC1 主接触器 AMC2 预备充电接触器 AMCRY 固态继电器 AVR +5V稳压电源 AVR1 -5V稳压电源 AVR2 +15V稳压电源 AVR3 -15V稳压电源 BAT1 RAM电池 BAT2 脉冲电源电池

BAT3 脉冲电源电池 B11C 电解电容 BDR 制动器检测继电器 BKD 制动器保护继电器

BFS 油压缓冲器开关 BKDRV 过电压抑制器1BK 强迫制动继电器 2BK 制动继电器

1BKX 制动继电器 B11R 电阻 B1R-1 制动电阻 B1R-2 制动电阻 B2R-1 制动电阻 B2R-2 制动电阻 B2R-3 制动电阻 B3R 电阻 BRF 二极管(电磁制动整流器)

BZS 蜂鸣器开关 C 点动按钮 C1A~C7A 电解电容C1B~C70B 电解电容 CC 控制回路接触器 CC1 控制接触器 CCX 安全继电器 CCY 安全继电器 CBZ 轿顶蜂鸣器 C-DC 滤波电容 CGS 轿顶到站钟开关 CHAG() 电源装置 ATTS 司机方式开关 CL 关门继电器 1COM 轿顶插座 3COM 控制柜插座4COM 插座 5COM 操纵盘插座 6COM 底抗电源插座 7COM 插座 COUNT电磁计数器CS-DC电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管 D9~D11 二极管DBDR 二极管 DBC 再开门电容

D51C-1 电容 D51C-2 电容 DCR 关门检测继电器DCC 门回路继电器 D57R-1 门电阻

合集下载

东芝cv330故障代码

东芝cv330故障代码

Ⅰ、故障代码

30(STH)检查出暂存器发热异常,电梯停止后SMC跳闸。

31(Q7ER)检查出Q7回路异常,SMC跳闸。

32(MTBEDT)检查出IPM异常,SMC跳闸。

33(MCNCDT)检查出BCU基板连接器脱落,SMC跳闸。

34(AMCEM)MC不能投入,SMC跳闸。

35(VDLCK)充电电压确立不足,SMC跳闸。

36(AMCEH)MC异常断路,SMC跳闸。

37(MCLF)电动机不能控制,SMC跳闸。

38(MTOCDT)检查出马达过电流,SMC跳闸。

39(OVDT)检查出过电压异常,SMC跳闸。

40(LSERR)检查出着床限位开关的逻辑性异常,SMC跳闸

41(MTH)检查出马达发热异常,电梯停止使用后,SMC跳闸。

42(DCLT)检查出运行门开放异常,SMC跳闸。

43(LSER)检查出方向限制的限位开关异常,SMC跳闸。

44(BOER)检查出制动器异常开放,SMC跳闸,不能重新启动。

45(BKLE)检查出制动器异常释放,SMC跳闸。

46(DTERR)检查出DT-DC匹配性异常。

47(DCERR)检查出XDC-DCR的匹配性异常,SMC跳闸。 48(DSERR)检查出DC-18DS的匹配性异常,SMC跳闸。

50(PLSERR)检测出LSA、LSB、LSC与轿厢位置脉冲的匹配性异常,SME脱开。51(STPLSERR)检测出启动时的脉冲修正200㎜以上的偏差,SME脱开。52(NOPLSERR)运行中,脉冲没沿行进方向前进,SME脱开。

60(SLSERR)检查出SLS增量返回。

61(TTRERR)用SLS实验传送检测测量点ERROR。

62(CCUERR)与COP100E的增量返回异常持续了2秒钟。

63(HCUERR)HCU测量点出错持续了5秒钟。

64(CCUERR2)与COP100E的增量返回异常持续了2秒钟,电梯停止后,SMC跳闸

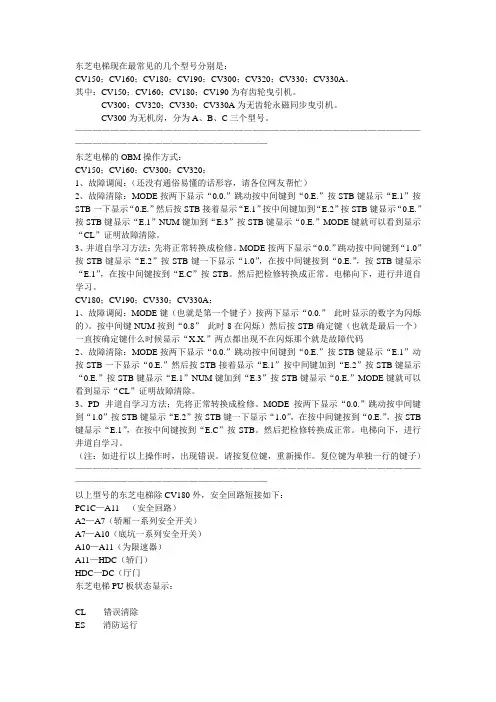

东芝CV160
