建筑工程施工控制网的布设

工程控制网布设中基准的建立

[摘要]随着社会不断发展，工程建设越来越发挥出重要作用，工程能够得以顺利进行，进行工程管理成为施工开展之关键。基准控制点是保障使用工程变形施工前提，需要能够准确的定位出控制点，需要在规范基础上开展施工。这样才能保障控制点选择重要性，文章主要解析了进行平面控制网布设时，需要坚守的布设原则，布设过程中涉及到的布设方法。这对平面开展布设工作起到重要性作用，因此，需要对基准点进行定量分析。从分析上看，基准点控制应该做好定性分析工作，基准点控制在进行初次布控时，工程建设质量起到重要性作用，需要根据要求进行布控，在进入二次布控时，要根据需求开展，做好变差控制工作，从而提升基准点布设质量。

[关键词]工程控制网 布设 措施

随着社会不断发展，GPS技术在工程控制中占据重要的位置，该GPS技术在使用中具备明显的优势。这个优势表现为费用比较低、施工效率高、工期时间比较短、精度度非常高等。这些在进行施工使用时，工程控制网优化设计理当具备实际效益。这是进行控制测量关键一步，也是一项基础性工作。进行了全面系统的工作研究之后，才能更好的做好GPS工程控制网的布设工作，这个研究可以从坐标系统研究、控制网研究以及分布研究等。在其中要展现出GPS工程控制网优势，从实践中发现，不同的面积以及不同的精度，它可以选择不同的布设方法，选择正确的布设方法才能提升作业效率和质量。

1国家三角网的布设原则

1.1分级布网，逐级控制

我国具体的实际情况是，我国施工地形都比较复杂，每个地区的气候差异大。在进行施工建设时，需要从保障测量精准度。这个测量过程不会分出先后顺利，但是测量的精度要得到保障。他们测图范围、比例尺以及控制点大小，这些都需要体现在精度上。精度得到保障才能提升施工质量，才能提升经济建设效率。

1.2保持必要的精度

在进行布控时，需要保障整个测量的精度，将三角网作为控制测图的基础，它的精度就可以得到保障，从而满足测图实际需求。另外，在测图的要求中，首先要对每个跟点进行确定，这样才不会出现点位中间误差问题。在实地不得超过0.1Mmm，这是最新的要求，这个要求在测量中理当得到体现出来。

兰州资源环境职业技术学院教师授课教案

学习情境 学习情境二:桥梁工程施工测量 任务名称 任务四：桥梁施工控制网的布设

授课时间 年 月 日 第 周

授课教师 授课班级

授课时数 8学时 授课方法 学训

教学内容 1. 根据初拟方案，进行现场踏勘,根据不同地形特点和实际情况,进行控制网的布设，选点埋点;

2. 桥梁平面控制测量；

3. 桥梁高程控制测量；

知识目标 1.认识控制网的布设形式，熟悉控制网布设的特点；

2。掌握桥梁施工平面控制网精度要求、加密和复测;

3。学习平面控制网坐标系统；

4.学习水准测量，掌握水准点的布设和测量规范；

5。掌握跨河水准测量。

技能目标 1。现场踏勘之后，能够;能够独立的对现场进行选点埋点;

2.根据需要收集与桥梁施工测量相关的已有的测量资料;

3.布设桥梁控制网，掌握水准测量；

教学重点和 难 点 1。控制网的布设；

2。技术设计的依据及原则；

3。技术设计书的编写。

导入新课 1.相关项目技术设计书范文；

巩固复习 1。技术设计基本原则；

2。技术设计书编写内容；

布置作业 根据设计书的技术要求确定出桥梁施工控制网

教学效果分析

教学步骤、教学内容和教学方法 备 注

一、咨

询 【参考资料】

技术设计书编写原则规范、相似桥梁施工测量设计书实例等。

【工程资料分析】

黄河公路大桥， 是国家重点高速公路工程跨越黄河的特大型桥梁， 设计桥长7000 多米, 桥宽34。5m， 双向六车道.桥型分三部分: 主桥1为跨度125 m 的斜拉桥, 主桥2为跨度为50 m 的T 型桥梁,引桥为跨度35 m

的组合箱梁桥。测区位于黄河中下游平原地区,由南向北横跨黄河， 东距某国道黄河大桥约5km， 地理位置为东经114°、北纬34°， 测区属于平原地区, 黄河由西向东从测区中央流过, 黄河两岸各有一条东西向黄河大堤，大堤两侧有树木，通视困难,滩区则通视良好.

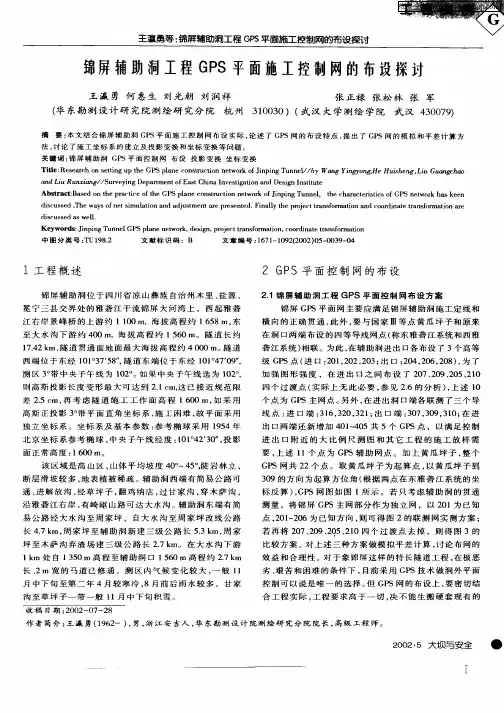

王瀛勇等：锦屏辅助洞工程ＧＰＳ平面施工控制网的布设探讨　锦屏辅助洞工程Ｇ　ＰＳ平面施工控制网的布设探讨　

王瀛勇何惠生刘光朝刘润祥　（华东勘测设计研究院测绘研究分院杭州　张正禄张松林张军　３１００３０）（武汉大学测绘学院武汉４３００７９）　摘要：本文结合锦屏辅助洞ＧＰＳ平面施工控制网布设实际，论述了ＧＰＳ网的布设特点，提出了ＧＰＳ网的模拟和平差计算方　法，讨论了施工坐标系的建立及投影变换和坐标变换等问题。　关键词：锦屏辅助洞ＧＰＳ平面控制网布设投影变换坐标变换　Ｔｉｔｌｅ：Ｒｅｓｅａｒｃｈ　ｏｎ　ｓｅｔｔｉｎｇ　ｕｐ　ｔｈｅ　ＧＰＳ　ｐｌａｎｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｎｅｔｗｏｒｋ　ｏｆ　Ｊｉｎｐｉｎｇ　Ｔｕｎｎｅｌ／／ｂｙ　Ｗａｎｇ　Ｙｉｎｇｙｏｎｇ，Ｈｅ　Ｈｕｉｓｈｅｎｇ，Ｌｉｕ　Ｇｕａｎｇｃｈａｏ　ａｎｄ　Ｌｉｕ　Ｒｕｎｘｉａｎｇ／／Ｓｕｒｖｅｙｉｎｇ　Ｄｅｐａｒｔｍｅｎｔ　ｏｆ　Ｅａｓｔ　Ｃｈｉｎａ　Ｉｎｖｅｓｔｉｇａｔｉｏｎ　ａｎｄ　Ｄｅｓｉｇｎ　Ｉｎｓｔｉｔｕｔｅ　Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ　ｏｎ　ｔｈｅ　ｐｒａｃｔｉｃｅ　ｏｆ　ｔｈｅ　ＧＰＳ　ｐｌａｎｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｎｅｔｗｏｒｋ　ｏｆ　Ｊｉｎｐｉｎｇ　Ｔｕｎｎｅｌ，ｔｈｅ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ＧＰＳ　ｎｅｔｗｏｒｋ　ｈａｓ　ｋｅｅｎ　ｄｉｓｃｕｓｓｅｄ．Ｔｈｅ　ｗａｙｓ　ｏｆ　ｎｅｔ　ｓｉｍｕｌａｔｉｏｎ　ａｎｄ　ａｄｊｕｓｔｍｅｎｔ　ａｒｅ　ｐｒｅｓｅｎｔｅｄ．Ｆｉｎａｌｌｙ　ｔｈｅ　ｐｒｏｊｅｃｔ　ｔｒａｎｓｆｏｒｒａａｔｉｏｎ　ａｎｄ　ｃｏｏｒｄｉｎａｔｅ　ｔｒａｎｓｆｏｒｍａｔｉｏｎ　ａｒｅ　ｄｉｓｃｕｓｓｅｄ　ａｓ　ｗｅｌ１．　Ｋｅｙｗｏｒｄｓ：Ｊｉｎｐｉｎｇ　Ｔｕｎｎｅｌ　ＧＰＳ　ｐｌａｎｅ　ｎｅｔｗｏｒｋ，ｄｅｓｉｇｎ，ｐｍｊｅｃｔ　ｔｒａｎｓｆｏｒｍａｔｉｏｎ，ｃｏｏｒｄｉｎａｔｅ　ｔｒａｎｓｆｏｒｍａｔｉｏｎ　中图分类号：ＴＵ１９８．２　文献标识码：Ｂ　文章编号：１６７１—１０９２（２００２）０５一Ｏ０３９—０４　

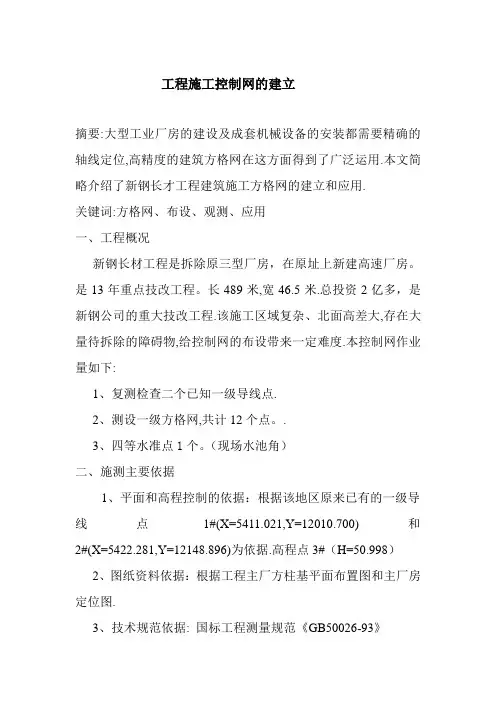

工程施工控制网的建立

摘要:大型工业厂房的建设及成套机械设备的安装都需要精确的轴线定位,高精度的建筑方格网在这方面得到了广泛运用.本文简略介绍了新钢长才工程建筑施工方格网的建立和应用.

关键词:方格网、布设、观测、应用

一、工程概况

新钢长材工程是拆除原三型厂房，在原址上新建高速厂房。是13年重点技改工程。长489米,宽46.5米.总投资2亿多，是新钢公司的重大技改工程.该施工区域复杂、北面高差大,存在大量待拆除的障碍物,给控制网的布设带来一定难度.本控制网作业量如下:

1、复测检查二个已知一级导线点.

2、测设一级方格网,共计12个点。.

3、四等水准点1个。（现场水池角）

二、施测主要依据

1、平面和高程控制的依据：根据该地区原来已有的一级导线点1#(X=5411.021,Y=12010.700)和2#(X=5422.281,Y=12148.896)为依据.高程点3#（H=50.998）

2、图纸资料依据：根据工程主厂方柱基平面布置图和主厂房定位图.

3、技术规范依据: 国标工程测量规范《GB50026-93》 三、施工控制网布设

本施工控制网布设成形矩形方格网,共计12个坐标点。

（施工控制网布置图见后）

四、标桩的埋设

标桩的埋设采用现浇砼标桩,周围砌砖围护,标桩上面埋设150*150mm的不锈钢埋件,并埋设一根ф20mm的钢筋,平面点为不锈钢埋件上的冲眼,以红油漆圈定,高程点以钢筋头顶为准.

五、施工控制网的施测

1、施工控制网的施测

施工控制网采用轴线法进行测设,先以厂区一级导线点1＃、2＃为起算点，测设K1L6和K2L6两点。用轴线法测设直线K1和K2.

2、高程测量

高程测量采用二等水准测量的精度要求进行施测.

3、使用仪器：TOPCON 332全站仪、S3水准仪.

六、施工控制网的检测及精度评定

1、施工控制网的检测

水平角观测：采用测回法观测两测回或全圆观测法两测回测定；边长观测：采用往返各两测回测定。
