全自动变压器绕线机整体的工作流程

绕线机的工作流程
答案：
一、线材卷盘装载
全自动绕线机开始工作之前，需要将线材卷盘装载到绕线机上。

装载时，将线材放置在绕线机的线材架上，由绕线机的电动升降机上升，使线材与绕线轴中心对准。

这时，绕线轴开始旋转，将线材逐渐拉入绕线机，接下来就可以开始绕线加工了。

二、线材喂料
线材喂料是绕线机的重要步骤之一，是绕线过程中保证线材持续供给的关键步骤。

线材经过卷起来的线盘喂给绕线机，然后通过感应器检测线盘上的线材，发现线材用尽后会自动停机，以确保绕线的可靠性和高效性。

三、绕线加工
线材被送入绕线机之后，经过绕线轴固定，绕线机头根据设定的程序自动进行绕线加工。

在绕线加工过程中，绕线机通过相应的设备自动完成绕线，根据不同的要求和规格，可以同时完成多根线的绕制。

四、剪线
当绕线加工完成后，绕线机自动切断线材，完成一根线的绕制。

剪线可以手动或自动完成，手动完成就是工人按下切割线材的按钮，自动完成就是设定好剪线长度后，绕线机自动切线。

五、重复以上工作
绕线机绕制完毕后，就进入下一轮工作，重复以上工作流程。

绕线机会自动完成线盘更换和切线部件维护等工作。

综上所述，全自动绕线机的工作流程简单却不容易，需要高度的自动化和精度，确保绕线质量的可靠性和稳定性。

在工业化生产中，全自动绕线机成为了必不可少的设备，为线材绕制提供了高效的解决方案。

绕线机机操作规程第一章总则第一条为了规范绕线机的操作，确保操作人员的人身安全和设备的安全运行，制定本操作规程。

第二条本操作规程适用于所有绕线机的操作人员，包括绕线前的准备、操作过程中的注意事项和维护绕线机的措施。

第三条操作人员必须具有相关的操作技能和经验，并熟悉绕线机的结构和工作原理。

第四条操作人员应严格遵守本操作规程的各项规定，不得擅自改变绕线机的结构和工作方式。

第五条操作人员应随时关注绕线机的工作状态，如发现异常情况应立即采取措施停机并报告上级。

第二章绕线前的准备第六条操作人员必须穿戴符合工作安全要求的防护设备，如工作服、安全鞋、护目镜等。

第七条绕线机应放置在平稳的工作台或地板上，保证机器不会晃动或移动。

第八条绕线机的电源应接入地线，并符合相关的电气安全要求。

第九条检查绕线机的设备和工具是否齐全并处于正常工作状态，如电源线、开关、切刀等。

第十条绕线机的工作区应干净整洁，没有其他杂物，以防干扰操作人员的工作。

第三章操作过程中的注意事项第十一条操作人员必须先熟悉绕线机的各项操作和功能，了解线材的规格和要求。

第十二条在操作绕线机时，应按照规定的线材规格设置绕线参数，如绕线速度、绕线张力等。

第十三条操作人员要时刻注意绕线机的工作状态，保持清醒和专注，切勿疲劳操作。

第十四条绕线机的工作范围和速度应与操作人员的身体接触保持一定距离，防止发生意外伤害。

第十五条在调整绕线机的参数时，应先停机，等待机器完全停止后再进行操作。

第十六条绕线机的切刀部分应保持锋利，定期检查刀片的磨损情况并及时更换。

第十七条如果绕线机出现异常情况，如烟雾、异味等，操作人员应立即停机并断开电源，同时报告上级。

第四章维护绕线机的措施第十八条绕线机在工作结束后，应及时清理绕线机的工作区域，保持整洁。

第十九条绕线机在长时间不使用时，应断开电源并进行必要的保养，涂抹防锈油等。

第二十条定期检查绕线机的各项零部件是否有磨损或损坏情况，如有需要及时更换。

全自动绕线机操作说明一、简介全自动绕线机是一种用于电子元器件生产中的自动化设备，主要用于快速、高效地完成线缆的绕制工作。

本操作说明将详细介绍全自动绕线机的基本操作流程，帮助操作人员正确使用该设备，提高生产效率。

二、安全注意事项1. 在操作绕线机之前，请确保操作人员已经接受过相关培训，了解机器的基本原理和操作方法。

2. 在操作绕线机过程中，严禁将手指或其他物品伸入机器内部，以免发生意外伤害。

3. 确保绕线机周围环境清洁整齐，避免堆积杂物和易燃物品。

4. 绕线机在运行时产生的旋转部件可能存在危险，请确保周围没有松动的衣物或长发等，以免被卷入。

三、操作步骤1. 开机准备a. 确保绕线机连接正常并通电。

b. 检查绕线机的供电线路和开关是否正常。

c. 打开机器，待其自检完成后，屏幕会显示操作界面。

2. 准备线材a. 根据具体要求，选择合适的线材，并确保其质量良好。

b. 将线材端头剥离一段，以便后续操作。

3. 调整参数a. 根据需要，设置绕线机的各项参数，如绕线速度、绕制张力和轴向移动距离等。

b. 确保参数设置符合产品要求，并根据需要进行微调。

4. 启动绕线a. 将线材端头穿入绕线机的引线孔中，并通过轮盘或导向装置，将线材引导到合适的位置。

b. 调整绕线机的工作模式，选择合适的绕线方式（如绕圈、绕柱等）。

c. 按下启动按钮，绕线机开始工作。

d. 观察绕线过程中的绕线效果，确保绕线质量良好。

5. 结束绕线a. 当需要绕线的长度或次数达到要求时，及时停机。

b. 关闭绕线机，并进行清洁，确保设备的卫生和正常运行。

c. 将绕好的线材整理妥善。

6. 故障排除a. 在使用绕线机过程中，如果发生故障或异常情况，请立即停机，并排查故障原因。

b. 根据绕线机的使用手册，按照说明书进行故障排除。

c. 如无法自行解决，及时联系维修人员进行维修。

四、维护保养1. 定期进行绕线机的内部清洁工作，以便保持设备的正常运行。

2. 检查机器润滑油的使用情况，如有需要，及时添加或更换。

绕线机作业指导书一、引言绕线机是一种用于电气设备和电子产品中线圈绕制的机械设备。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保绕线机的正确使用和安全操作。

二、设备准备1. 确保绕线机处于稳定的工作台上，并且与电源插座相连。

2. 检查绕线机的所有部件是否完好无损，特别是绕线头和导线夹具。

3. 确保绕线机的控制面板上的所有按钮和开关处于关闭状态。

三、操作步骤1. 打开电源开关，绕线机的控制面板上的指示灯应亮起。

2. 根据所需的线圈规格，选择合适的绕线头，并将其安装到绕线机上。

3. 将需要绕制的线圈固定在绕线机的导线夹具上，确保线圈的位置稳定。

4. 打开绕线机的控制面板，设置所需的绕线参数，如绕线速度、绕线圈数等。

5. 按下开始按钮，绕线机开始自动绕制线圈。

操作人员应保持警惕，确保绕线过程中的安全性。

6. 在绕线过程中，及时观察线圈的绕制情况，确保线圈的质量和准确度。

7. 绕线完成后，按下停止按钮，绕线机停止工作。

8. 将绕制好的线圈从导线夹具上取下，并进行必要的检查和测试。

四、注意事项1. 操作人员应熟悉绕线机的使用说明书，并严格按照操作步骤进行操作。

2. 在操作绕线机时，应佩戴适当的防护手套和眼镜，以防止意外伤害。

3. 在绕线过程中，应注意线圈的固定，确保线圈不会松动或移位。

4. 绕线机的控制面板上的按钮和开关只能由经过培训的操作人员使用。

5. 在绕线机工作期间，禁止将手或其他物体靠近绕线头和导线夹具，以免发生意外。

6. 定期检查绕线机的电源线和插头是否有损坏，如有损坏应及时更换。

7. 绕线机应定期进行维护和保养，以确保其正常运行和延长使用寿命。

五、常见故障及排除方法1. 绕线机无法启动：检查电源是否正常连接，确保电源开关已打开。

2. 绕线机运行缓慢：检查绕线机的绕线速度设置是否正确，调整至适当的速度。

3. 绕线机绕制的线圈质量不佳：检查绕线头和导线夹具是否安装正确，线圈是否固定稳定。

六、安全警示1. 严禁在绕线机工作时戴手套、长袖衣物或佩戴饰品，以免被绕线头或导线夹具夹住。

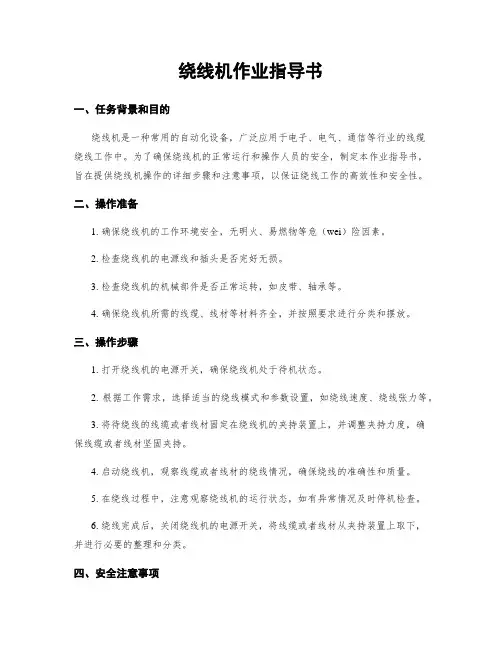

绕线机作业指导书一、任务背景和目的绕线机是一种常用的自动化设备，广泛应用于电子、电气、通信等行业的线缆绕线工作中。

为了确保绕线机的正常运行和操作人员的安全，制定本作业指导书，旨在提供绕线机操作的详细步骤和注意事项，以保证绕线工作的高效性和安全性。

二、操作准备1. 确保绕线机的工作环境安全，无明火、易燃物等危（wei）险因素。

2. 检查绕线机的电源线和插头是否完好无损。

3. 检查绕线机的机械部件是否正常运转，如皮带、轴承等。

4. 确保绕线机所需的线缆、线材等材料齐全，并按照要求进行分类和摆放。

三、操作步骤1. 打开绕线机的电源开关，确保绕线机处于待机状态。

2. 根据工作需求，选择适当的绕线模式和参数设置，如绕线速度、绕线张力等。

3. 将待绕线的线缆或者线材固定在绕线机的夹持装置上，并调整夹持力度，确保线缆或者线材坚固夹持。

4. 启动绕线机，观察线缆或者线材的绕线情况，确保绕线的准确性和质量。

5. 在绕线过程中，注意观察绕线机的运行状态，如有异常情况及时停机检查。

6. 绕线完成后，关闭绕线机的电源开关，将线缆或者线材从夹持装置上取下，并进行必要的整理和分类。

四、安全注意事项1. 操作人员在操作绕线机前，应经过相关培训，熟悉绕线机的操作流程和安全规范。

2. 在操作绕线机时，应穿戴好个人防护装备，如安全帽、防护眼镜、防护手套等。

3. 禁止在绕线机运行过程中随意触摸机械部件，以免发生意外伤害。

4. 绕线机运行时，操作人员应集中注意力，不得分心或者进行其他无关操作。

5. 在绕线机运行过程中，严禁将手指或者其他物体伸入绕线机的夹持装置内，以免夹伤。

6. 绕线机运行时，禁止随意拔插电源线，以免发生电击事故。

7. 绕线机故障或者异常情况发生时，应即将停机，并及时通知维修人员进行检修。

五、维护保养1. 定期对绕线机进行清洁，保持机器的清洁和整洁。

2. 检查绕线机的电源线和插头是否完好，如有损坏应及时更换。

3. 定期检查绕线机的机械部件，如皮带、轴承等，如有磨损或者松动应及时维修或者更换。

绕线机操作流程
本文档旨在介绍绕线机的操作流程，以帮助操作人员正确、高
效地使用绕线机完成任务。

请按照以下步骤进行操作：
1. 准备工作准备工作
- 检查绕线机的状态是否正常，确保没有损坏或松动的零件。

- 准备好所需的线材、绕线轴和其他绕线工具。

2. 设置绕线机设置绕线机
- 将绕线轴安装到绕线机上，并固定好。

- 调整绕线机的张力控制装置，以适应不同线材的要求。

3. 设置绕线参数设置绕线参数
- 根据具体需要，设置绕线机的参数，如绕线速度、绕线张力等。

- 确保设置正确的参数，以避免线材断裂或绕线不牢固等问题。

4. 开始绕线开始绕线
- 将线材固定在绕线轴上，并将其引导到绕线机的导线通道中。

- 启动绕线机，并按照设定的参数进行绕线。

- 注意观察绕线过程中的情况，如线材是否正常运行、绕线是否均匀等。

5. 完成绕线完成绕线
- 当需要绕线的长度或次数完成后，停止绕线机的运行。

- 将绕线机上的绕线轴取下，并将绕线好的线材妥善存放。

6. 清理和维护清理和维护
- 关闭绕线机的电源，并进行清洁工作。

- 定期检查绕线机的各个部件，确保没有损坏或异常磨损的部分。

- 如发现问题，及时维修或更换部件，以保证绕线机的正常运行。

以上即为绕线机的操作流程，希望能对操作人员在使用绕线机时提供一定的指导和帮助。

如有任何疑问或困难，建议及时请教相关人员或专业人士。

全自动四轴绕线机操作规程及注意事项一、全自动绕线机操作规程：1、将电箱操作面板上的电源开关把手向右旋,使程序控箱操作面板指示灯亮，同时检查供气是杏正常。

2、根据生产的机型，按照“绕线机步序与机型表”逐项对应设置完毕，并选定绕线模。

3、将选定的绕线模固定在方轴上。

4、脚踩紧气动脚踏开关，方轴尾顶夹具自动打开，将方轴连绕线模按正确方向放上绕线机主轴夹具中，脚松离气动脚踏开关，方轴尾顶夹具自动闭合将方轴连绕线模夹紧。

5、确认方轴连绕线模夹紧后，关上有机玻璃防护门，按下工作台起动按钮，机器白动按预设的程序运转。

6、待程序运转结束自动停机后，脚踩紧气动脚踏开关，方轴尾顶夹具自动打开，将方轴连绕线模按正确方向卸下。

7、正常生产重复操作必须按以上5—7步骤进行。

二、四轴绕线机常见使用注意事项1、四轴绕线机应在使用前确认电力和压缩空气是否到位，并且可以在重置手动状态后启动卷绕机。

2、在自动工作状态下，人员不得在机架进料槽和进料工具之间的区域内，以避免产生额外费用的危险。

3、必须放置好骨架，如果由于缺少骨架私人房间而造成材料损坏，请按暂停按钮，更换并确认所有骨架均已就位，然后再重新开始。

4、四轴绕线机如果停电或紧急情况需要停止工作，则必须将其复位，然后重新启动并重新夹紧。

5、在线快用完之前，将新线与旧线打结，然后将其拉到引导销上。

6、四轴绕线机在更换线之前，应首先触摸线筒的上边缘是否有毛刺或异物，以免干扰线的移动并导致线断裂。

三、全自动四轴绕线机维护保养工作1、清擦全自动绕线机：清理全自动绕线机机构件的灰尘、油污等。

根据工作环境状况，定好清洁周期。

2、检查及其清理全自动绕线机连接器、螺栓、导轨是否松动。

3、排查全自动绕线机机器设备底脚落地是否平整，轴承端盖螺丝及其轴承盖螺丝等。

4、检查全自动绕线机传动系统的皮带盘及其连轴器开展，确认它们是否存在裂开毁坏的情况，及连接扣接线完整。

5、权重自动绕线机启动设备要及时对设备断路器擦洗及其排查机器设备每个接线位置是否有存有松动的痕迹。

绕线机作业指导书一、引言绕线机是一种专用设备，用于在电子元器件、电机、变压器等电气设备中进行线圈的绕制。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保绕线机的正确使用和操作。

二、设备概述绕线机由以下主要部件组成：1. 机架：提供支撑和稳定的框架结构。

2. 绕线轴：用于固定线圈材料，通过电机驱动实现线圈的绕制。

3. 控制面板：用于设置绕线机的参数，如绕线速度、绕线圈数等。

4. 电源系统：提供绕线机的电力供应。

三、操作步骤1. 准备工作a. 确保绕线机的电源已连接，并处于正常工作状态。

b. 检查绕线轴上是否已固定好线圈材料，并确保线圈材料的端头可以顺畅通过绕线轴。

c. 根据需要，调整绕线机的参数设置，如绕线速度、绕线圈数等。

2. 开始绕线a. 将线圈材料的端头穿过绕线轴，并将其固定在绕线轴上。

b. 打开绕线机的电源开关，并将绕线机调整到合适的工作速度。

c. 按下启动按钮，绕线机开始运行，线圈材料开始绕制。

d. 在绕线过程中，注意观察线圈的绕制情况，确保线圈的紧密度和均匀度。

3. 完成绕线a. 当线圈绕制到预定圈数时，按下停止按钮，绕线机停止运行。

b. 修剪线圈的端头，使其与线圈表面齐平。

c. 检查线圈的质量，确保线圈无明显的松动或错位。

四、注意事项1. 安全操作：在操作绕线机时，应注意以下安全事项：a. 确保绕线机的电源已断开，才能进行维护和清洁工作。

b. 在绕线机运行时，避免将手指或其他物体靠近绕线轴，以免发生意外伤害。

c. 使用绕线机时，应穿戴好个人防护装备，如手套和护目镜。

2. 维护保养：定期对绕线机进行维护保养，以确保其正常运行和延长使用寿命。

a. 清洁绕线机的外部表面，避免灰尘和杂物积聚。

b. 检查绕线轴和固定装置的紧固情况，确保其稳固可靠。

c. 定期润滑绕线机的移动部件，以减少摩擦和磨损。

3. 故障排除：如果绕线机出现故障或异常情况，应立即停止使用，并按以下步骤进行排除：a. 检查电源连接是否正常，并确保电源供应稳定。

全自动绕线机操作说明书<一> 安装要领：将机器移到预定生产的排线上，定位好，装上气压，并调到4.5kg/cm2，插接上220V单相电，并装上地线；<二> 开机前要领：检查各机件是否松脱或移位，并调整、校正、锁紧；各部电线接头是否紧固，重新检查好以上完成；<三> 打开空气开关，并以万用表量过确认电压220V无误；打开电源旋钮开关。

此时进入人机画面的工作范围；<四> 人机画面内容：把左右两个马达的飞叉找到原点位置，把旋钮转到步进位置，按下人机画面右上角工具，人工位即显示：模入：即让模具左右部向中心移装到位，有感应保护；模出：即让模具左右部向外部退出间隙部，有保护；顶头：即让模出为中间段间隙，以利转子转到时，得到间隙；夹具：即转子向中间推到位，感应自动夹紧；线：在绕线过程中勾线，勾入勾后，把线推到勾完整；推进：自动拉线的基本定位；夹线：把线夹紧功能；拉线：把线拉断功能；压线：勾线过程中把第一个勾的线补充压紧功效；压线归位：把压线组具归到定点上。

以上各部均可由手动操作来调节间隙和定位，以达到机器运转的精准度。

<五> 参数设定：进入参数设定（1）下勾角度：飞叉在勾线前一步停待的角度；（2）上勾角度：飞叉在勾线入线的正确角度；（3）圈数：转子所需绕线的正确圈数；（4）飞叉导线角度：绕完线勾好最后一勾要夹线的角度；（5）绕线速度：即左右飞叉的绕线速度；（6）挂勾角度：转子的移动量到勾线的位置；（7）勾线角度：转子反转勾线到勾槽所需角度；（8）绕线角度：转子绕线所定位置的角度；（9）转子导线角度：绕完线勾好最后一勾，转子转到让夹线达到入导槽的角度；（10）压线角度：补助第一次勾线不让线脱或断的角度；<六>转子分类为对比槽数与勾数的设定法，分为1：1式、1：2式和1：3式，一般只取前二者用之，而此二者各分类：左叠式和右叠式。

(1) 1：1的左叠法，其参数设定如下，例如10槽10勾，分度即每一勾的角度为360°/10=36°，依勾线管口和预勾线的位置需求角度为128°，而勾线角度即为：128°。

自动绕线机操作规程
一、开机前的准备工作
绕线机开机前仔细检查绕线机工作台上有无杂物，绕线机上的螺丝有无松动，电源开关有没有连接好，漆包线的规格是否符合要求。

确认合格才能开机。

二、绕线机参数设置
将控制台上的黑色按钮按箭头所指方向转动，绕线机开机并自动复位，此时要根据生产安排设置好绕线机参数。

首先点击进入“配方管理”，进入后设置“圈数”“绕线方向”等参数，最后按“确认”键确认，下载存入自动绕线模式。

三、空运行检查
绕线机参数设置完成后，先空车运行一遍，注意检查绕线机的排线、绕线匝数、复位方式、停车位置等是否符合要求，如不符合要求，必须重复以上的步骤，重新调整，直至达到要求为止。

四、上线
将符合要求的漆包线盘平稳放置于托架下，放置好导线块，线从筒盖上的瓷嘴穿出，依次通过导线嘴、毛毡、导线轮、活动线架，最终从活动线架的铜轮引出。

五、绕线
将上好端子的线框架穿到绕线机的专用定位模上，漆包线固定在线孔中，将固定丝用手电转固定牢固，如果一切正常，点击“启动”键，开始绕线。

如中间出现异常情况，要立即按下绕线机上的“急停”键，停机检查，排除故障后，按“起动”键继续绕线。

注意事项：
1、操作者一定要注意安全，机器开动后，手不能靠近转动部分，需要调整时，必须先停机，后调整，调整完成后必须确认手已离开危险区域才可重新开机。

2、操作者工作时衣袖不能太长，女操作工头发长的要扎起。

3、绕好线后，要检查底线和面线是否接在对应的骨架上；漆包线是否在嵌线槽内；线圈绕制有没有出现锥形；表面有没有碰伤或压痕。

4、当线圈出现锥形或机器出现异常声音时，操作者要立即停机并找设备维修人员检修。

制作：审核：核准：。
