全自动绕线机的常见功能和操作方法自动绕线机操作起来,其实并不难,主要是对绕线机不熟,公司也没有专业人员培训吧,不过,我们在这里为大家介绍之后,相信不懂的人只要按方法来操作,都会明白了。
自动绕线机常见功能和调试方法:绕线机不单有精密的机械部件,还有强大的电气控制系统,它集合了电气控制、传感技术、机械传动、气动装置等部件,其调试方法相比其他电气加工设备要复杂和精细的多,龙鑫从事自动绕线设备加工行业多年积累了一点绕线设备的调试方法,龙鑫电子就该类设备的调试作一个简单介绍,希望对大家能有所帮助。
以下调试方法可应用于常见的带骨架线圈的缠绕加工工艺,主要讲解起绕位置、漆包线规格、绕线宽度三个重要的绕线参数。
一、起绕位置如何设定什么是起绕位置?简单的说就是在骨架上开始绕线的起点,这个位置与线圈的出头及线圈类型有紧密的联系,通常可以通过设备控制系统自带的测量功能来测的相关起绕位置的具体数值;操作人员也可以采用人工方式测量,以固定点作为参考点使用尺具实际测量,设定该点时注意线圈的缠绕方向。
二、漆包线规格的设定我们常见的漆包线有不同的线径,漆包线规格设定是否正确直接会影响到排线的效果,使用不同材质的漆包线需要加不同的线径修正值,铜线不易被拉细,其修正值加0.02左右,铝线在经过绕线设备的张力及过线装置后容易被拉伸,其修正值幅度较大0.02-0.2之间都是允许的。
三、绕线宽度的设定绕线宽度的理解就是从开始绕线的位置到绕线结束位置之间的距离,通常该值直接反映骨架需要绕线的长度,设定时需要考虑所使用骨架的微小变形量会绕线宽度的影响,应采用综合测量的方法取最小值作为绕线宽度。
随着科技的高速发展,现代自动绕线机由于集成了电气控制、机械传动、光电检测等诸多技术,所以其设置调试的难度也大大增加了,许多客户在购买了绕线机以后,对于其设置往往无从下手,本文就绕线机的功能和常见调试方法罗列以下几点:一、熟悉设备功能和绕线工艺当购买了绕线机以后首先需要通电空载试运行,这个过程首先是检验绕线机的运转是否平稳、是否有异常噪音,作为调试人员在过程中应该对照绕线机说明书逐个的检查每个功能是否有效,也是熟悉设备的一个过程,初步熟悉设备功能后要根据自身产品的绕线工艺找出相对应的设备功能,结合工艺查看设备的功能是否跟绕线要求相吻合,设备功能要求在采购时就需要与设备供应商详细的沟通,避免购买后设备与绕线要求不付,这里面要注意的是设备的允许线径、最大负重、排线幅宽及其精度,这些参数是决定设备与绕线要求是否符合的基本数据。
绕线机器有哪些类型?绕线机器是一种用于加工制造过程中的重要设备,常用于电子元器件制造、线缆制造等行业。
通过绕线机器可以快速、精确地完成导线或线缆的绕制工作,提高生产效率和产品质量。
根据不同的使用需求和特点,绕线机器可以分为以下几种类型:一、手动绕线机手动绕线机是一种基础型绕线设备,通过人工操作完成绕线工作。
其结构简单、使用方便,适用于小规模、低要求的绕线任务。
手动绕线机主要由支架、转轴、偏心轮和调节装置组成,操作时需要手动控制转轴的旋转速度和方向,以实现绕线效果。
尽管手动绕线机无法实现高效率、高精度的绕线任务,但在一些简单电路绕线或教学实验中仍有一定的应用价值。
手动绕线机的特点主要有三点:1. 灵活性高:通过手动控制绕线过程,可以根据需要进行随时调整,适应不同规格和要求的绕线任务。
2. 制造成本低:手动绕线机结构简单,制造工艺相对简便,成本低廉,适合中小企业使用。
3. 操作要求高:由于手动绕线机的操作需要一定经验和技巧,对操作人员的要求较高,需要掌握一定的绕线技术和知识。
二、半自动绕线机半自动绕线机集成了一定程度的自动化功能,通过电动机驱动绕线过程,减轻了操作人员的体力负担。
半自动绕线机通常配备了数字显示屏和可编程控制器,可以实现绕线参数的输入和自动计数功能,提高了绕线的准确性和效率。
此外,半自动绕线机还可以根据产品的需要自动调整线圈的长度和宽度,提供更大的灵活性。
半自动绕线机的优势在于:1. 生产效率高:半自动绕线机通过电动驱动,可以实现快速、连续的绕线工作,提高了生产效率。
2. 绕线精度高:配备了数字显示屏和可编程控制器,可以实时监测和调整绕线参数,保证绕线的精度和一致性。
3. 操作简易:相比于手动绕线机,操作半自动绕线机相对简单,只需设置好参数和调整好线圈位置即可,减少了操作人员的技术要求。
三、全自动绕线机全自动绕线机是一种集高度自动化和智能化于一体的绕线设备。
全自动绕线机配备了先进的控制系统、传感器和电脑辅助设计软件,可以实现高速、高精度的绕线工作,有着广泛的应用前景。

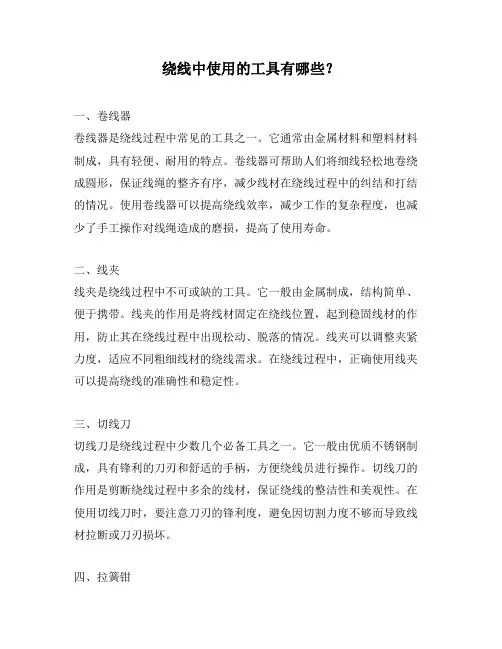

绕线中使用的工具有哪些?一、卷线器卷线器是绕线过程中常见的工具之一。
它通常由金属材料和塑料材料制成,具有轻便、耐用的特点。
卷线器可帮助人们将细线轻松地卷绕成圆形,保证线绳的整齐有序,减少线材在绕线过程中的纠结和打结的情况。
使用卷线器可以提高绕线效率,减少工作的复杂程度,也减少了手工操作对线绳造成的磨损,提高了使用寿命。
二、线夹线夹是绕线过程中不可或缺的工具。
它一般由金属制成,结构简单、便于携带。
线夹的作用是将线材固定在绕线位置,起到稳固线材的作用,防止其在绕线过程中出现松动、脱落的情况。
线夹可以调整夹紧力度,适应不同粗细线材的绕线需求。
在绕线过程中,正确使用线夹可以提高绕线的准确性和稳定性。
三、切线刀切线刀是绕线过程中少数几个必备工具之一。
它一般由优质不锈钢制成,具有锋利的刀刃和舒适的手柄,方便绕线员进行操作。
切线刀的作用是剪断绕线过程中多余的线材,保证绕线的整洁性和美观性。
在使用切线刀时,要注意刀刃的锋利度,避免因切割力度不够而导致线材拉断或刀刃损坏。
四、拉簧钳拉簧钳是绕线过程中常用的工具之一。
它一般由合金钢制成,具有坚固耐用、操作方便的特点。
拉簧钳的作用是用于拉紧绕线过程中的弹簧,保证弹簧处于正确的位置和状态。
拉簧钳可以调节夹紧力度,适应绕线过程中不同的弹簧材料和尺寸要求。
在使用拉簧钳时,要注意切勿用力过度,以免造成零件损坏或者弹簧变形。
五、镊子镊子是绕线过程中常见的工具之一。
它一般由不锈钢制成,具有尖端细长的特点,方便操作。
镊子的作用是用于捏住绕线过程中的小零件,如螺丝、螺母等,使其固定在正确的位置。
镊子的尖端设计可以有效地捕捉细小的零件,并提供稳定的握持力。
在使用镊子时,要小心操作,避免因力度过大而损坏零件或导致工作错误。
绕线中使用的工具众多,每一种工具都在绕线过程中发挥着重要的作用。
对于绕线员来说,熟练使用这些工具,掌握正确的操作方法,不仅可以提高绕线的效率和质量,同时也能减少操作过程中的疲劳度和风险。
绕线机的使用方法
绕线机是一种用于缠绕线材的机器设备,通常用于制造毛衣、线衣、布料、纸张等。
在使用绕线机时,需要了解其使用方法,以确保绕线机的正常运行和生产效率。
以下是绕线机的使用方法和注意事项。
1. 确定绕线机的工作方式:不同的绕线机工作方式不同,例如有手动、自动、电动等。
在开始使用之前,需要了解绕线机的工作方式,并根据需要选择相应的模式。
2. 选择合适的线材:绕线机适用于不同的线材,例如毛线、线材、电缆等。
在使用之前,需要根据线材的类型和大小选择合适的绕线器。
3. 调整绕线器的位置:在使用绕线机时,需要调整绕线器的位置,以确保线材可以被正确缠绕。
一般来说,绕线器的位置可以通过旋转或移动绕线板进行调整。
4. 开始绕线:将线材放入绕线器中,然后开始绕线。
在绕线的过程中,需要注意线材的长度和宽度,以避免绕线器过紧或过松。
5. 完成绕线:当线材被完全绕在线上时,需要停止绕线并检查线材是否被正确缠绕。
如果线材出现了扭曲、缠绕不均等问题,需要进行调整或更换绕线器。
6. 清理绕线机:在使用绕线机之后,需要清理绕线机的表面和内部,以确保其正常运行和延长使用寿命。
7. 维护绕线机:绕线机需要定期进行维护和保养,以确保其正常运行和生产效率。
例如,需要检查绕线器的使用情况、更换磨损的部件、清洁绕线机的表面等。
绕线机的使用方法和注意事项包括选择合适的线材、调整绕线器的位置、开
始绕线、完成绕线、清理绕线机以及定期进行维护和保养。
在使用绕线机时,需要认真遵守这些步骤,以确保绕线机的正常运行和生产效率。

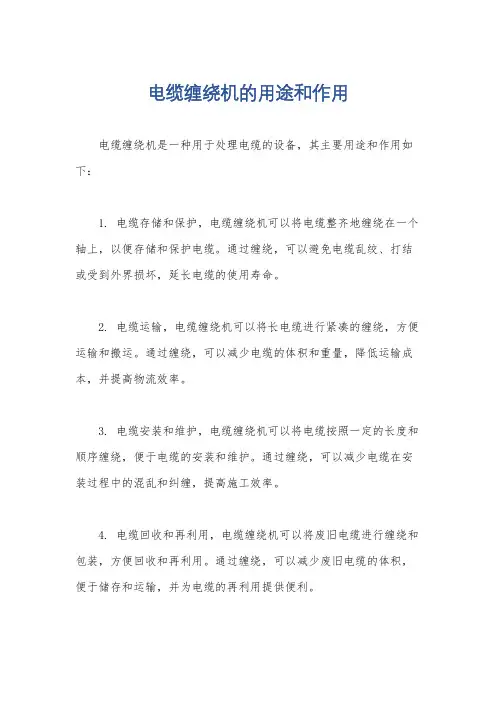

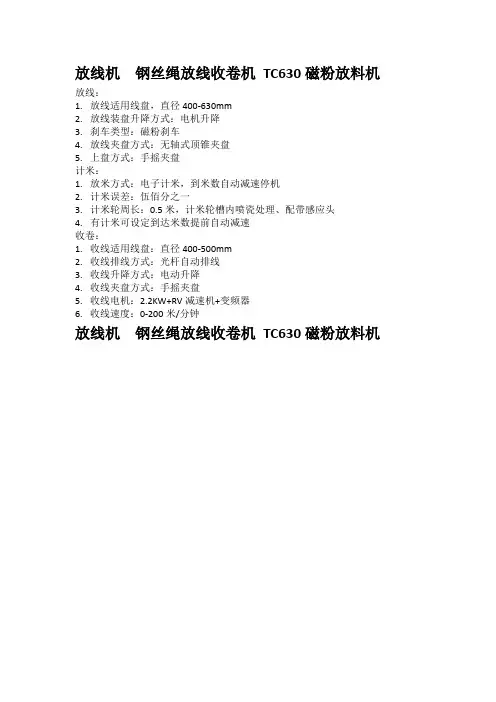

电缆缠绕机的用途和作用
电缆缠绕机是一种用于处理电缆的设备,其主要用途和作用如下:
1. 电缆存储和保护,电缆缠绕机可以将电缆整齐地缠绕在一个轴上,以便存储和保护电缆。
通过缠绕,可以避免电缆乱绞、打结或受到外界损坏,延长电缆的使用寿命。
2. 电缆运输,电缆缠绕机可以将长电缆进行紧凑的缠绕,方便运输和搬运。
通过缠绕,可以减少电缆的体积和重量,降低运输成本,并提高物流效率。
3. 电缆安装和维护,电缆缠绕机可以将电缆按照一定的长度和顺序缠绕,便于电缆的安装和维护。
通过缠绕,可以减少电缆在安装过程中的混乱和纠缠,提高施工效率。
4. 电缆回收和再利用,电缆缠绕机可以将废旧电缆进行缠绕和包装,方便回收和再利用。
通过缠绕,可以减少废旧电缆的体积,便于储存和运输,并为电缆的再利用提供便利。
5. 自动化生产,一些电缆缠绕机配备了自动控制系统,可以实
现电缆的自动缠绕和包装,提高生产效率和产品质量。
通过自动化
生产,可以减少人工操作,降低劳动强度,提高生产效率和安全性。
总之,电缆缠绕机在电缆行业中起着重要的作用,可以实现电
缆的存储、保护、运输、安装、维护、回收和再利用等功能,提高
生产效率和产品质量,降低成本,促进电缆行业的发展。

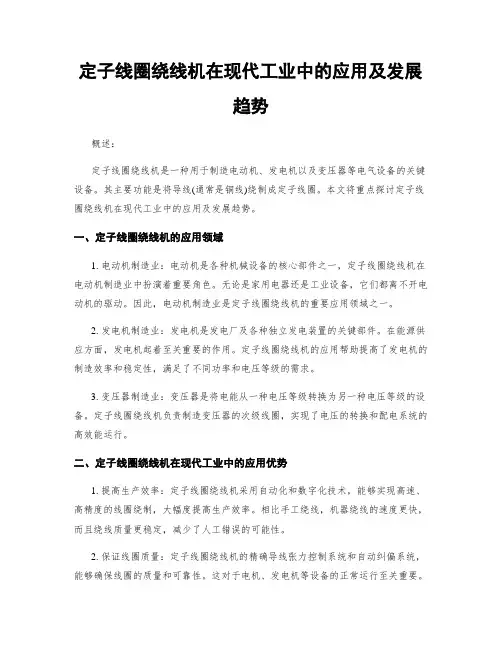

定子线圈绕线机在现代工业中的应用及发展趋势概述:定子线圈绕线机是一种用于制造电动机、发电机以及变压器等电气设备的关键设备。
其主要功能是将导线(通常是铜线)绕制成定子线圈。
本文将重点探讨定子线圈绕线机在现代工业中的应用及发展趋势。
一、定子线圈绕线机的应用领域1. 电动机制造业:电动机是各种机械设备的核心部件之一,定子线圈绕线机在电动机制造业中扮演着重要角色。
无论是家用电器还是工业设备,它们都离不开电动机的驱动。
因此,电动机制造业是定子线圈绕线机的重要应用领域之一。
2. 发电机制造业:发电机是发电厂及各种独立发电装置的关键部件。
在能源供应方面,发电机起着至关重要的作用。
定子线圈绕线机的应用帮助提高了发电机的制造效率和稳定性,满足了不同功率和电压等级的需求。
3. 变压器制造业:变压器是将电能从一种电压等级转换为另一种电压等级的设备。
定子线圈绕线机负责制造变压器的次级线圈,实现了电压的转换和配电系统的高效能运行。
二、定子线圈绕线机在现代工业中的应用优势1. 提高生产效率:定子线圈绕线机采用自动化和数字化技术,能够实现高速、高精度的线圈绕制,大幅度提高生产效率。
相比手工绕线,机器绕线的速度更快,而且绕线质量更稳定,减少了人工错误的可能性。
2. 保证线圈质量:定子线圈绕线机的精确导线张力控制系统和自动纠偏系统,能够确保线圈的质量和可靠性。
这对于电机、发电机等设备的正常运行至关重要。
3. 提高安全性:定子线圈绕线机大大降低了工人在绕线过程中的风险,改善了工作环境。
自动化绕线系统减少了工人受伤的可能性,提高了生产安全性。
三、定子线圈绕线机的发展趋势1. 自动化技术的应用:随着自动化技术的快速发展,定子线圈绕线机将进一步实现自动化生产。
通过引入机器视觉技术,可以实现自动的线圈检测和质量控制。
此外,机器学习和人工智能技术的应用将进一步提高绕线机的智能化程度。
2. 创新绕线机设计:研发更智能、更高效的定子线圈绕线机是该领域的发展方向之一。
全自动绕线机的使用方法全自动绕线机是一种用于电子元器件生产中的自动化设备,它能够高效地完成线圈的绕制工作。
本文将介绍全自动绕线机的使用方法。
一、准备工作在使用全自动绕线机之前,需要进行一些准备工作。
首先,要确保绕线机的供电正常,并连接好电源线。
其次,要检查绕线机的各个部件是否完好无损,如绕线头、导线夹持装置等。
最后,要准备好需要绕制的线圈相关材料,包括导线、线圈骨架等。
二、设置参数在使用全自动绕线机之前,需要根据实际需求进行参数设置。
首先,要设置绕线的圈数和线径,根据所需线圈的规格确定。
其次,要设置绕线的速度,根据实际生产需要进行调整。
最后,要设置绕线的方向,根据线圈的特殊要求进行选择。
三、安装导线在开始绕线之前,需要将导线正确地安装到绕线机的绕线头上。
首先,将导线穿过导线夹持装置,并将其固定好。
然后,将导线引导到绕线头上,并进行正确的定位。
最后,使用夹具将导线夹紧,确保其稳定不松动。
四、开始绕线当一切准备就绪后,即可开始绕线。
首先,将绕线机打开,并按下启动按钮。
然后,绕线机会自动进行绕线操作。
在绕线过程中,要注意观察绕线的质量和速度,确保线圈的绕制效果符合要求。
若发现异常情况,应立即停止绕线,并进行检查和调整。
五、结束绕线当线圈绕制完成后,即可结束绕线操作。
首先,将绕线机停止,并将绕线头移开。
然后,将绕制好的线圈从绕线机上取下,并进行必要的检查。
最后,及时清理绕线机和工作场地,保持整洁。
六、注意事项在使用全自动绕线机时,还需要注意一些事项。
首先,要确保操作人员具备相关的技术知识和操作经验,以确保操作的安全和正确性。
其次,要定期对绕线机进行维护和保养,以确保设备的正常运行。
最后,要注意操作过程中的安全防护,如戴好防护手套、眼镜等。
总结:全自动绕线机的使用方法包括准备工作、设置参数、安装导线、开始绕线和结束绕线等步骤。
在使用过程中,需要注意操作人员的安全和设备的维护保养。
通过合理的操作和正确的参数设置,全自动绕线机能够高效地完成线圈的绕制工作,提高生产效率和产品质量。

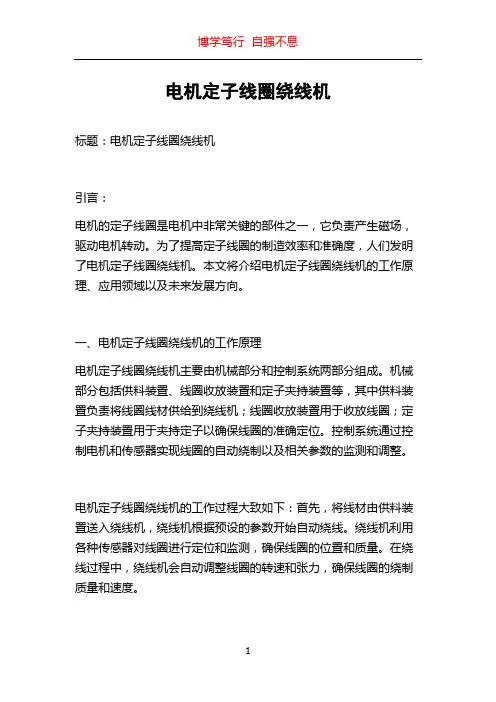

电机定子线圈绕线机标题:电机定子线圈绕线机引言:电机的定子线圈是电机中非常关键的部件之一,它负责产生磁场,驱动电机转动。
为了提高定子线圈的制造效率和准确度,人们发明了电机定子线圈绕线机。
本文将介绍电机定子线圈绕线机的工作原理、应用领域以及未来发展方向。
一、电机定子线圈绕线机的工作原理电机定子线圈绕线机主要由机械部分和控制系统两部分组成。
机械部分包括供料装置、线圈收放装置和定子夹持装置等,其中供料装置负责将线圈线材供给到绕线机;线圈收放装置用于收放线圈;定子夹持装置用于夹持定子以确保线圈的准确定位。
控制系统通过控制电机和传感器实现线圈的自动绕制以及相关参数的监测和调整。
电机定子线圈绕线机的工作过程大致如下:首先,将线材由供料装置送入绕线机,绕线机根据预设的参数开始自动绕线。
绕线机利用各种传感器对线圈进行定位和监测,确保线圈的位置和质量。
在绕线过程中,绕线机会自动调整线圈的转速和张力,确保线圈的绕制质量和速度。
二、电机定子线圈绕线机的应用领域1. 汽车工业:电机定子线圈绕线机广泛应用于汽车行业,用于汽车发动机电机的生产。
高效、高度自动化的绕线机可以大大提高生产效率,节约人工成本。
2. 家电行业:电机定子线圈绕线机也可以用于家电行业,如洗衣机、空调等家用电器的电机制造。
由于家电行业产品的大规模生产需求,采用绕线机生产可以减少人工操作,提高机器效率和产品质量。
3. 工业机械:一些大型工业机械的电机定子线圈也可以采用绕线机生产。
由于大电机的线圈较大、较重,采用绕线机可以减轻工人的劳动强度,提高线圈的制作效率。
4. 新能源领域:随着新能源技术的快速发展,电机定子线圈绕线机在新能源汽车、风能和太阳能发电等领域的应用也越来越广泛。
高效、精准的绕线机可以提高新能源设备的转换效率和使用寿命。
三、电机定子线圈绕线机的未来发展方向1. 智能化和自动化:未来,电机定子线圈绕线机将更加智能化和自动化。
通过引入人工智能技术和自动化控制系统,绕线机可以更加准确地执行绕线任务,并根据产品要求自主调整参数。

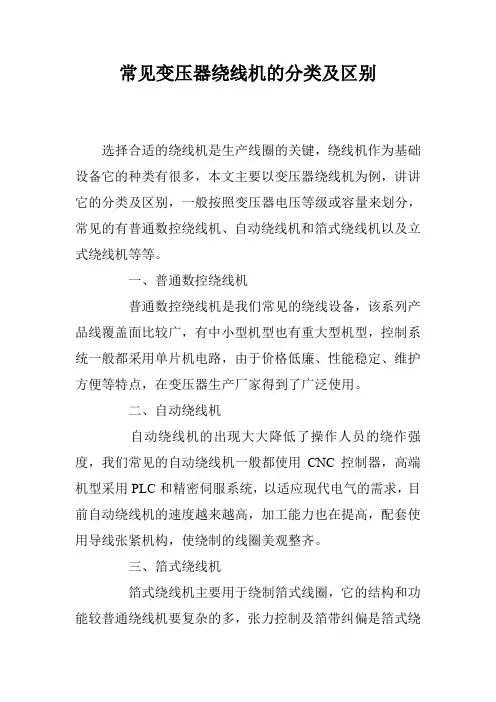

常见变压器绕线机的分类及区别
选择合适的绕线机是生产线圈的关键,绕线机作为基础设备它的种类有很多,本文主要以变压器绕线机为例,讲讲它的分类及区别,一般按照变压器电压等级或容量来划分,常见的有普通数控绕线机、自动绕线机和箔式绕线机以及立式绕线机等等。
一、普通数控绕线机
普通数控绕线机是我们常见的绕线设备,该系列产品线覆盖面比较广,有中小型机型也有重大型机型,控制系统一般都采用单片机电路,由于价格低廉、性能稳定、维护方便等特点,在变压器生产厂家得到了广泛使用。
二、自动绕线机
自动绕线机的出现大大降低了操作人员的绕作强度,我们常见的自动绕线机一般都使用CNC控制器,高端机型采用PLC和精密伺服系统,以适应现代电气的需求,目前自动绕线机的速度越来越高,加工能力也在提高,配套使用导线张紧机构,使绕制的线圈美观整齐。
三、箔式绕线机
箔式绕线机主要用于绕制箔式线圈,它的结构和功能较普通绕线机要复杂的多,张力控制及箔带纠偏是箔式绕
线机的关键技术,目前国产在控制技术上与进口设备还存在一定的差距,国内生产厂家在这方面的投入和关注度都比较高,技术难题也在逐步的解决。
四、立式绕线机
对于立式绕线机大家可能不太常见,它属于专用设备,在大型变压器中高压线圈的绕制普遍采用立式绕线机,还有低压螺旋式线圈也采用立式绕线机,它的工作原理和加工范围与我们常见的平行绕线机完全不同,目前立式绕线机进一步向大型化发展,承重能力也在不断提高,使绕组生产达到一个新的水平。
几种常用绕线机的应用介绍
由于各种线圈产品的功能要求不同,使得绕线机的种类也多样化了,目前常见绕线机的有全自动绕线机、半自动绕线机、环行绕线机、伺服精密绕线机、变压器绕线机等机种。
全自动绕线机是近几年才发展起来的新机种,为了适应高效率、高产量的要求,全自动机种一般都采用多头联动设计,国内的生产厂家大多都是参照了台湾等地的进口机型的设计,采用可编程控制器作为设备的控制核心,配合机械手、气动控制元件和执行附件来完成自动排线、自动缠脚、自动剪线、自动装卸骨架等功能,这种机型的生产效率极高,大大的降低了对人工的依赖,一个操作员工可以同时照看几台这样的设备,生产品质比较稳定,非常适合产量要求高的加工场合。
但是,这种机型由于集成了数控、气动、光控许多的新技术,所以价格小则几万元高则十几万元,价格也使得许多的用户望而叹步,另外由于功能要求决定了该设备的零部件采用了大量非标准件和定制件,所以一旦出现故障相对的维修过程将会很复杂,周期也会比较长。
它的先进性和高产量还是吸引了客户。
半自动绕线机是目前使用最广泛的机型也称为CNC自动绕线机,该能够自动排线,加上不同的机械结构即可完成不同的绕制要求具有高效、维护方便、性价比高等诸多优点,国内厂家一般都采用CNC 控制器,也有部分厂家采用自行开发的控制器作为控制核心,CNC 机型已经是一种非常成熟的机种了,许多厂家在功能和用途上都作了创新和升级,使用产品的系列不断的得到延伸,作为市场上应用最广
泛的机型,该机型的价格比起全自动绕线机动则几万元的价格,就低了很多,根据用途的不同有几千到上万不等的价格,该机种的缺点就是一台必须配一名操作人员。
目前在镇流器、电感线圈生产等一些场
合都能看该机型的应用。
环行绕线机是特殊专用机型,常见的有边滑式和皮带式,是绕制环行线圈的专用机型,该机型从出现到现在没有很大的技术变动,目前,机头部分主要还是以进口为主,比较常见的有美国高曼等品牌,进口机头相对于国产机头有许多优点做工都比较的精细,材质一般都采用特殊合金耐磨表现优异,机头都能承受长时间的作业加工要求,有些机头采用了分体式结构设计上下储线环变的更为方便快捷。
环行绕线机一般都为台式机构,设备主要以机械构造为主,价格主要区分
为进口机头和国产机头两类。
伺服精密绕线机是当今高新技术结合的产物也是目前最先进功能最为强大的机型,高端机型可以完全模拟人手的排线动作,主轴和排线均采用高精度伺服电机,控制系统采用具有极高运算能力的PL C系统,具有自动运算、自动判别、误差修正等功能,由于采用了闭环控制,所以当出现排线失步等现象时设备可以自动修正,高分辨率的伺服电机可以保证在高低速时设备运转的稳定性,该机型的附件装置也是比较先进的,比如有辅助卸模装置,主动式张力放线架,电磁自动调节式张力器等,由于使用了大量的高新技术,所以价格要比C NC自动绕线机高不少,一般使用在对线圈参数有特定要求的场合。
变压器绕线机是比较常见的机型,结构形式来分有卧式和立式,
我们一般比较常见的是卧式绕线机是用来绕制变压器线圈的专用设备,传统的变压器绕线机比较单一均为人工排线整形的机型,现代机型已经有自动排线系列了,变压器是大型电气件,所以绕线机的结构都比较大,重量也根据绕线机的级别从几百公斤到几千公斤,由于现代技术不断在变压器绕线机上的应用,新的机型功能上也变得更强大,柔性预压紧装置的出现代替了传统的人工敲打整形的烦琐工艺,使变
压器绕制过程变得更为简单。
