绕线机安全操作规程
1.工作前，必须穿戴好劳保用品。
2.开机前，检查所备线模、漆包线规格是否与作业计划一致，检
查电源开关、制动器开关是否正常。
3.绕线前，检查线模、骨架、漆包线是否固定好；先用脚踏开关
点动试机，检查脚踏板开关是否灵敏可靠，计数器是否准确无误。
4.绕线时，禁止戴手套，严禁用手触摸线模；若发现模具松动等
异常现象，必须先切断电源，确认停机后再检查。
5.线圈绕制中，二人以上共同操作，要配合协调；装卸线圈时必
须停电；禁止随意堆放成品，作业现场不得摆放物品。
6.绕线完毕，关闭电源开关，卸下线模、骨架，工具归位，清理
作业现场。
7.自觉坚持做好设备保养，保持绕线机及周围卫生清洁。
砂轮机安全操作规程
1.按规定穿戴劳保用品，严禁无证上岗。
2.工作前检查砂轮机是否良好，电源开关是否正常。
3.
4.操作前检查电闸、线路是否良好，证实良好后再合上电源。
检查
砂轮机是否平衡、松动、机器是否有异常响声。
5.磨削加工时，要抓紧工件，用力均匀。
6.
7.操作中如出现异常现象，应立即停止操作。
切断电源，待设备完全
停止运动后，才能进行修理。
8.
9.加工完成应关闭电源开关，清理作业现场。
砂轮机安全操作规程。
如何设置和使用绕线机
绕线机在很多变压器，电抗器制造企业中运用是非常广泛的，客户都喜欢买到物美价廉的产品，在购买绕线机的时候我们也有很多要注意的事项，但是现在有许多客户在购买绕线机后对其设置和使用都不是很了解，正确的使用方法可以延长绕线记得使用寿命的，下面来具体的讲解一下，希望对大家的使用有一定的帮助。
一、首先必须对骨架的线材种类特性，圈数的多少以及外观材质，缠绕速度要有相当了解：
1、如自粘线，漆包线等，所设定的线径要增大很多，因外皮不太光滑，较无惯性特点。
2、细线缠绕速度不要太慢，但必须用慢速爬升启动，以免将线材拉断。
3、绕线机在绕制粗线时则速度不宜过快（超速），但必须注意中低速扭力是否足够。
4、使用铝线时请注意，涨力要调至比同等粗细的铜线小很多，以免线径拉细，外绝缘漆爆裂，影响产品质量。
5、使用铝线时因涨力减小，所设定的线径要适当增大。
结合自己的涨力需要可以少走一些过线轮。
二、骨架的型状与排线器的高低和出线距离有相当大的关系：
1、方型骨架速度不要太快，中间会有圆凸不平整，影响排线整齐。
2、骨架与排线器的高度要适当，太低线容易陷入下面一层，太高则会有跳线现象。
3、绕线机的排线器与骨架的出线距离不宜太远，会影响排线随耦的精确度。
4、排线器的出线松紧，亦关系着绕线及排线漂亮与否。
注意事项
我们的企业对绕线机的设置和使用一定要做到心中有数，这样操作起来也会很容易的，对于基础性的东西我们一定要掌握，这也是为了能更快更好的使用好绕线机，也不会影响企业的正常的生产，效率也在一定程度上提高了，更利于我们企业的发展。
绕线机操作说明绕线机操作说明1.产品概述1.1 产品名称：绕线机1.2 产品型号：[填写产品型号]1.3 产品功能：用于对电线、电缆等材料进行绕线作业2.安全注意事项2.1 在操作绕线机前，请仔细阅读并理解本操作说明书，并确保操作人员具备相关的操作经验和技能。
2.2 确保绕线机的电源已经断开，并进行必要的安全隔离措施。
2.3 避免触摸绕线机的旋转部件，以免造成伤害。
2.4 在清洁和维护绕线机时，务必关闭电源，并拔掉插头。
3.绕线机操作流程3.1 准备工作3.1.1 将绕线机放置在平稳的工作台上，并确保其稳定性。
3.1.2 检查绕线机的电源连接是否正常。
3.1.3 根据需要，选择合适的绕线模具。
3.1.4 准备好需要绕线的电线、电缆等材料。
3.2 绕线前工作3.2.1 打开绕线机电源，并确认机器处于正常工作状态。
3.2.2 检查绕线模具的安装是否正确，确保其固定牢固。
3.2.3 调整绕线机的绕线速度和张力，以适应所使用的材料。
3.3 绕线操作3.3.1 将需要绕线的材料固定在绕线机的位置上，并留出足够的材料长度。
3.3.2 启动绕线机，并逐渐将材料引入绕线模具中间的孔中。
3.3.3 在绕线过程中，保持材料的张力稳定，确保绕出的线圈整齐、紧密。
3.3.4 根据需要，调整绕线机的速度和张力，以获得最佳的绕线效果。
3.4 绕线后处理3.4.1 当绕线完成后，关闭绕线机电源，并切断电源供应。
3.4.2 将绕线好的产品从绕线机上取下，并进行必要的修整和整理。
3.4.3 清理绕线机及周围的绕线残留物，并进行日常维护保养。
附件：1.绕线机产品说明书2.绕线机维护手册3.绕线模具选择手册法律名词及注释：1.版权：指对作品的独创性表现形式给予的法律保护。
著作权法是主要的法律依据。
2.商标：指商品或服务在市场上的标记，用以区别同类商品或服务。
商标法是主要的法律依据。
3.专利：指对新发明、新设计或者新型实用技术的法律保护。
YLR-150/1000R型自动绕线机使用说明书上海亿立科技发展有限公司上海亿立电子设备制造有限公司上 海 绕 线 机 厂操作说明本机绕制R型变压器规格为R1~R160（YLR-150 型R型电动绕线机）或R10~R1000（YLR-1000 型R型电动绕线机）。
一、前言将主机和计数器如封面所示安放好，接插好所有电气连接线和气源连接管，再仔细检查一遍，准确无误方可通电开机。
二、压紧机构调整说明1、请用户注意《压力机构调整示意简图》上文字说明。
2、按下《气压》按钮，将绕线机压力臂向上抬起。
3、把靠轮上的螺钉旋松，按照《图二》所示，将宽度调整到比R 型变压器骨架略宽0.3~0.5mm，此间隙应放在计数一边。
4、将调压阀的压力调小（将调压阀的旋钮向上拔起即可调节，压下旋钮则自锁），按下《气压》按钮，缓慢将绕线机压力臂向下压下，以碰到骨架，但不加力，旋松《压力机构调整示意简图》上压轮开档调节螺钉，将压轮宽度调节到单边比R型变压器骨架略小2~2.5mm。
5、全部安装好，支撑板调整到比R型变压器骨架宽2~4mm，且将支撑板微微抬起贴住变压器铁芯旋紧锁紧螺钉，将调压阀的压力值调至适当，使绕线机压力臂对R型变压器骨架有一定的压紧力（具体压紧力为压力表指示值×２0）。
6、将气缸两端的节流阀调至适当，使绕线机压力臂压下时的速度较慢，以免压下时打碎变压器骨架，抬起时速度可调快些。
此时可以开机绕线了。
7、绕制好变压器后按下《气压》按钮，将绕线机压力臂向上抬起，若相同规格的变压器，不用调整就可重新开始绕制，若变压器规格有变化，则按上述步骤重新调整。
8、相信随着用户使用熟练程度的提高，一定会有更好的经验介绍给我们，以便我们今后工作质量的进一步提高，也使我们更好地为客户服务。
三、骨架旋转计数传感器的安装位置本机可配用各种类型的传感器，如光纤传感器、接近开关(NPN型输出)，或本公司特制的超小型红外线光电反射型传感器。

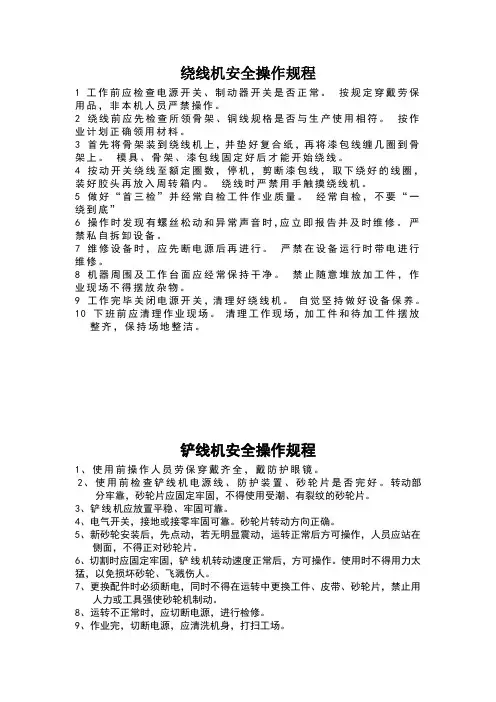

绕线机安全操作规程1工作前应检查电源开关、制动器开关是否正常。
按规定穿戴劳保用品，非本机人员严禁操作。
2 绕线前应先检查所领骨架、铜线规格是否与生产使用相符。
按作业计划正确领用材料。
3 首先将骨架装到绕线机上，并垫好复合纸，再将漆包线缠几圈到骨架上。
模具、骨架、漆包线固定好后才能开始绕线。
4 按动开关绕线至额定圈数，停机，剪断漆包线，取下绕好的线圈，装好胶头再放入周转箱内。
绕线时严禁用手触摸绕线机。
5 做好“首三检”并经常自检工件作业质量。
经常自检，不要“一绕到底”6 操作时发现有螺丝松动和异常声音时，应立即报告并及时维修。
严禁私自拆卸设备。
7 维修设备时，应先断电源后再进行。
严禁在设备运行时带电进行维修。
8 机器周围及工作台面应经常保持干净。
禁止随意堆放加工件，作业现场不得摆放杂物。
9 工作完毕关闭电源开关，清理好绕线机。
自觉坚持做好设备保养。
10 下班前应清理作业现场。
清理工作现场，加工件和待加工件摆放整齐，保持场地整洁。
铲线机安全操作规程1、使用前操作人员劳保穿戴齐全，戴防护眼镜。
2、使用前检查铲线机电源线、防护装置、砂轮片是否完好。
转动部分牢靠，砂轮片应固定牢固，不得使用受潮、有裂纹的砂轮片。
3、铲线机应放置平稳、牢固可靠。
4、电气开关，接地或接零牢固可靠。
砂轮片转动方向正确。
5、新砂轮安装后，先点动，若无明显震动，运转正常后方可操作，人员应站在侧面，不得正对砂轮片。
6、切割时应固定牢固，铲线机转动速度正常后，方可操作。
使用时不得用力太猛，以免损坏砂轮、飞溅伤人。
7、更换配件时必须断电，同时不得在运转中更换工件、皮带、砂轮片，禁止用人力或工具强使砂轮机制动。
8、运转不正常时，应切断电源，进行检修。
9、作业完，切断电源，应清洗机身，打扫工场。

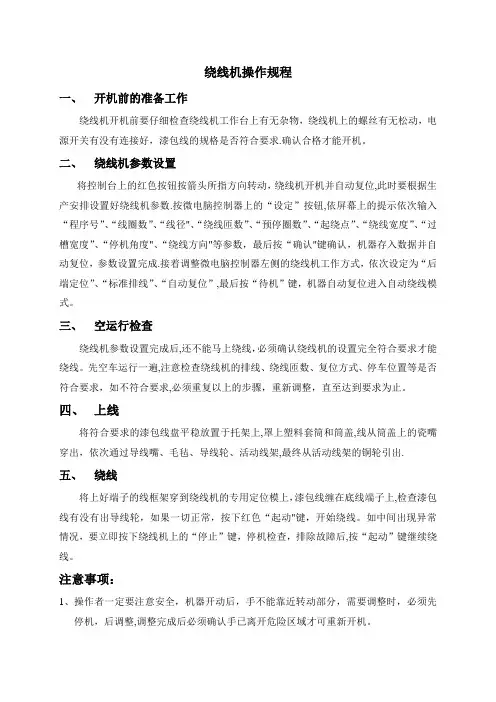

绕线机操作规程一、开机前的准备工作绕线机开机前要仔细检查绕线机工作台上有无杂物，绕线机上的螺丝有无松动，电源开关有没有连接好，漆包线的规格是否符合要求.确认合格才能开机。
二、绕线机参数设置将控制台上的红色按钮按箭头所指方向转动，绕线机开机并自动复位,此时要根据生产安排设置好绕线机参数.按微电脑控制器上的“设定”按钮,依屏幕上的提示依次输入“程序号”、“线圈数”、“线径"、“绕线匝数”、“预停圈数”、“起绕点”、“绕线宽度”、“过槽宽度”、“停机角度"、“绕线方向"等参数，最后按“确认"键确认，机器存入数据并自动复位，参数设置完成.接着调整微电脑控制器左侧的绕线机工作方式，依次设定为“后端定位”、“标准排线”、“自动复位”,最后按“待机”键，机器自动复位进入自动绕线模式。
三、空运行检查绕线机参数设置完成后,还不能马上绕线，必须确认绕线机的设置完全符合要求才能绕线。
先空车运行一遍,注意检查绕线机的排线、绕线匝数、复位方式、停车位置等是否符合要求，如不符合要求,必须重复以上的步骤，重新调整，直至达到要求为止。
四、上线将符合要求的漆包线盘平稳放置于托架上,罩上塑料套筒和筒盖,线从筒盖上的瓷嘴穿出，依次通过导线嘴、毛毡、导线轮、活动线架,最终从活动线架的铜轮引出.五、绕线将上好端子的线框架穿到绕线机的专用定位模上，漆包线缠在底线端子上,检查漆包线有没有出导线轮，如果一切正常，按下红色“起动"键，开始绕线。
如中间出现异常情况，要立即按下绕线机上的“停止”键，停机检查，排除故障后,按“起动”键继续绕线。
注意事项：1、操作者一定要注意安全，机器开动后，手不能靠近转动部分，需要调整时，必须先停机，后调整,调整完成后必须确认手已离开危险区域才可重新开机。
2、操作者工作时不能戴手套，衣袖不能太长，女操作工头发长的要扎起或扎起后放在安全帽内。
3、绕好线后，要检查底线和面线是否接在对应的端子上；底线和面线与端子接线处是否留有足够松位；面线是否贴近线框架出线;线圈绕制有没有出现锥形；表面有没有碰伤或压痕，确认合格后，将线圈放在周转箱内,摆放时注意电源端子一定不能碰到线圈表面。
绕线机操作手册介绍绕线机是一种用于线材绕制和绕线的设备。
本操作手册旨在向操作人员提供关于绕线机的正确使用和操作的指南。
安全注意事项- 在操作绕线机之前，确保已经仔细阅读并理解了本操作手册中的所有内容。
- 操作人员应知晓和理解绕线机的工作原理和操作步骤，同时遵守相关的安全规定。
- 在进行任何维护、调整或更换配件之前，务必将绕线机断开电源，并等待机器完全停止运行。
- 使用绕线机时，操作人员应戴上适当的个人保护装备，如手套和护目镜。
绕线机操作步骤1. 将绕线机连接到电源，并确保电源接线正确无误。
2. 打开绕线机的电源开关，并等待机器初始化。
3. 根据需要，调整绕线机的绕线速度和张力控制。
4. 将待绕线的线材固定在绕线机的夹持装置上。
5. 按下启动按钮，绕线机开始工作。
6. 监视绕线过程，确保线材按照预定要求进行正确绕制。
7. 在完成绕线后，按下停止按钮，绕线机停止工作。
8. 断开绕线机的电源，关闭电源开关。
维护和故障排除- 定期清洁绕线机的表面和机械部件，以确保其正常运行。
- 如果绕线机出现异常响声、异味或其他不寻常情况，立即停止使用，并联系维修人员进行检查和维修。
- 遵循维护计划，及时更换损坏或老化的配件，确保绕线机的正常使用和安全性。
总结本操作手册提供了绕线机的操作指南，包括安全注意事项、操作步骤和维护要点。
请操作人员在使用绕线机之前，仔细阅读并遵守本操作手册中的所有指导，并确保安全操作和正常绕线机的运行。
注意：本操作手册提供的信息仅供参考，具体操作和维护步骤可能因绕线机型号和制造商而异。
在实际操作中，请始终遵循绕线机制造商提供的具体操作手册和指导。

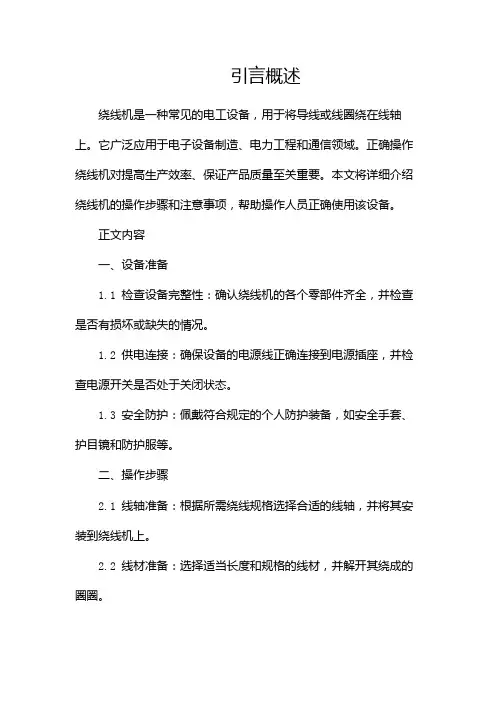

引言概述绕线机是一种常见的电工设备，用于将导线或线圈绕在线轴上。
它广泛应用于电子设备制造、电力工程和通信领域。
正确操作绕线机对提高生产效率、保证产品质量至关重要。
本文将详细介绍绕线机的操作步骤和注意事项，帮助操作人员正确使用该设备。
正文内容一、设备准备1.1 检查设备完整性：确认绕线机的各个零部件齐全，并检查是否有损坏或缺失的情况。
1.2 供电连接：确保设备的电源线正确连接到电源插座，并检查电源开关是否处于关闭状态。
1.3 安全防护：佩戴符合规定的个人防护装备，如安全手套、护目镜和防护服等。
二、操作步骤2.1 线轴准备：根据所需绕线规格选择合适的线轴，并将其安装到绕线机上。
2.2 线材准备：选择适当长度和规格的线材，并解开其绕成的圈圈。
2.3 设置绕线参数：根据需要的线圈直径、绕线速度等参数，将绕线机设定为合适的模式。
2.4 固定线头：将线材的一端固定在线轴上，确保其稳定且没有松动。
2.5 启动绕线机：按下启动按钮，开始绕线过程。
2.6 监控绕线过程：观察线材是否正常绕在线轴上，并注意是否有异常情况发生。
2.7 结束绕线：当绕线达到设定要求时，按下停止按钮停止绕线机的运行。
2.8 剪断线材：使用剪线钳将线材剪断，并留出适当长度的线头。
三、注意事项3.1 安全操作：在操作绕线机时，应注意避开运动部件，避免手部或其他身体部位被夹住。
3.2 线材质量：选择符合规定的线材，确保其质量良好，以免对绕线机的正常运行产生影响。
3.3 绕线速度：根据线材规格和绕线要求，适当调整绕线机的绕线速度，避免过快或过慢导致线圈质量不符合要求。
3.4 线材张力：绕线过程中，要确保线材的张力适当，过大过小都可能导致线圈质量下降。
3.5 维护保养：定期清洁和检查绕线机，确保设备正常运行，并根据需要进行润滑和更换磨损部件。
四、故障处理4.1 停电故障：当绕线机停电时，应立即停止绕线并检查电源连接情况。
4.2 线材卡住：当线材被卡住时，应及时停下绕线机，并小心操作将线材解卡，避免线材断裂或其他损坏。
R-1000 型变压器绕线机
使用说明书一、概述：
R-1000型变压器绕线机是绕制R型铁芯变压器线圈的专用设备。
对提高R型变压器的生产效率和产品质量提供了可靠的保证。
它具有计数准确、运行平稳、安全耐用等特点，还配置了脚踏控制功能，操作方便。
适用于中小型变压器生产厂家使用。
R-1000型变压器绕线机主要由以下部分组成：（1）控制器；（2）计数探头；（3）机身；（4）电动机；（5）主轴磨擦轮；（6）压紧装置；（7）脚踏开关。
结构如下图：
二、主要技术指标和性能参数：
1、绕制变压器铁芯范围：R10~R1000。
2、绕制变压器线圈线径范围：Φ0.1~Φ1.8。
3、设置匝数最大值：8999（一般状态下）；999（绕制大变压器状态时）。
4、计数探头离骨架（色斑）的距离：2~10mm
5、主轴转速小于1200转/分，无极变速。
6、直流并（他）激电动机，额定输出功率：200W。
7、工作电压：AC 220V；50Hz。
8、工作环境：温度-5℃-40℃；相对湿度≤90%
9、外形尺寸：450mm×340mm×340mm（长×宽×高）。
10、重量（净重）：38Kg。
三、主要功能特点：
三、主要功能特点：
1、电脑（单片机）控制，全按键操作的面板结构，工作状态数码显示。
2、具有预置数、手控或脚踏启动、升速、降速和停电记忆功能。
3、智能化的“异常示警”功能，可在出现“探头信号异常”、“误记、多记”和“超值”时示警并停车。
4、满匝自动停车采用程序控制提前减速，可消除转动惯性影响，计数准确可靠。
5、“电杀车”能在紧急停车时起作用。
6、在“大变压器状态”时，控制器不作“异常判断”，不会异常停机，可随意绕制。
7、“倒回”功能可以实现电动退线。
8、脚踏控制具有正、反转启动和停机功能。
9、计数探头可离线圈骨架端面较远处准确可靠检测圈数，从根本上解决了探头碰撞滚轮及骨架窜动带来计数不可靠的问题。
四、调整绕线机及绕制变压器的操作步骤：四、调整绕线机及绕制变压器的操作步骤：
1、磨擦轮、铁芯垫板和压紧装置上压轮的位置并加以固定；调按绕制变压器的规格调整主轴上整压紧装置时，先将压紧装置中心线对准变压器骨架中心，然后再分别调整固定左、右压轮的位置。
2、在变压器线圈骨架侧面贴上深色斑，把变压器正确放入绕线机绕制位置，并将有色斑的一面与计数探头在同一方向。
3、接通电源，将控制器电源开关置于“开”的状态。
4、调整计数探头，探头轴线垂直骨架端面，与骨架的距离2-10mm，并使光束对准色斑，调整完毕后固定计数探头。
探头、色斑处应避免外来强光！
5、 按照控制器说明设置绕制圈数和运转速度，并做好其它绕线准备工作。
6、将压紧装置的手柄压下，使变压器固定，按“计数清零”键，再按“启动/停止”键，进入绕线状态。
7、绕制过程中，可随时通过控制器面板按键提速、降速或终止运转。
8、绕制中如需停机退线，可直接按“倒回”键。
9、到达预置圈数，绕线机自动减速、停止运转，绕制工作完成。
10、绕制时也可使用脚踏开关进行正、反转启动和停机的操作。
注意注意：：面板操作与脚踏操作不能同时进行！
五、脚踏操作形式：
本系统提供了两种形式脚踏操作，使用操作面板上的小船形开关可进行选择：
1、上按开关，处于正转状态：踏下开关踏板，机器运转，放开脚踏，迅速停机。
2、下按开关，处于倒转状态：踏下开关踏板，机器低速倒转，放开脚踏则停机。
注意：放开脚踏后，必须等待2－3秒钟（听到控制器内发出“哒”一声）
注意：。
才能再次踏下踏板。
六、使用说明和异常处理：
1、控制器显示说明：
（1）、预置圈数以X.X.X.X形式数码显示(X代表0-9之间的自然数)，数字表明设定圈数。
当“绕制大变压器”，状态时，字头A。
注意：：在“A”状态下，控制器不作“异常判断”，不会异常停机。
注意
（2）、所计圈数以无点自然数形式显示，无字头。
（3）、速度以为15～100范围内的自然数形式显示，字头为U。
（4）、异常情况：E1——无探头信号或反转。
E2——出现误计数、多计数。
E3——计数值超过设定值。
（5）、停机时，“设置值”与“计数值”交替显示或“异常号”与“计数值”
交替显示。
2、控制器面板按键说明：
（1）、“圈数设置”键——用来预置圈数，停机时此键才起作用。
首次按动此键，控制器进入“圈数设置”状态，显示器闪烁被设置位，继续按此
键可设置闪烁位的数，中止按键后闪烁位会右移一位。
停止按键数秒
钟后，控制器自动退出此状态。
（2）、“计数清零”键——用来清除显示器的计数值,此键在停机时才起作用。
（3）、“提速”、“降速”键——用来提高或降低电动机运转速度，设置值可在15～100范围内设定。
按键时，显示器立即显示速度设置值并增加或减
少；停止按键，速度设置值也停止改变，延时数秒钟后退出此状态。
此
两键在停机或运转时都起作用。
（4）、“启动／停止”键——用来启动或终止电动机运转。
（5）、“倒回”键——用来倒转退线，按住此键电机低速倒转，松开此键后倒
转停止。
（6）、当出现“异常示警”（显示E1、E2、E3时），按动任一按键可消除“异常示警”。
2、异常及处理方法：
七、安装与维护：
1、开箱后将装箱清单、使用说明书、脚踏开关、磨擦轮和六角板手取出，把脚
踏开关插头正确插入控制器后的插座内。
2、本产品无需特殊安装，水平放置于坚固的工作台上即可。
但为了减轻振动，
可在绕线机底面垫上一块橡胶垫。
需要时也可将绕线机用螺栓固定在工作
台上（底板上留有安装孔）。
3、使用软毛刷清除计数探头灰尘，以确保计数可靠。
4、附件中提供了一套磨擦胶轮，当该绕线机原装磨擦胶轮因过度磨损影响使用
时，用户
可自行更换。
更换时，先拆掉手轮、轴承压盖，再拆去左墙板，然后借助轴
承拉码等工具进行更换。
5、产品若长期不用，应作清洁处理，涂油防锈，盖上防尘罩。
6、产品重新使用前，应做全面检查。
八、注意事项：
1、产品搬运安装过程应小心轻放，机器移动或长时间不用应将电源插头拔离电
源插座。
2、机器就位后，机体应可靠接地！
3、机器每次使用前应开机预热三分钟。
4、接通电源后，若表现为无电，可能控制器内部的保险（管）已熔断，切断电
源后打开控制器外壳更换保险管（保险管的容量为5A）。
5、绕线机运转时，禁止搬动机器或触摸转动部件。
6、绕制大变压器时，注意避免电动机负载过重造成堵转现象，以免烧坏电动机
或控制器。
7、控制器按键只能用手指按动，不能用其它硬物代替。
8、给计数探头除尘时应仔细小心，以免损坏探头。
9、脚踏开关禁止带电插拔或用力拖拽。
10、产品日常维护，应由专职设备维修人员或具备电器知识的技术人员进行。
11、控制系统出现故障，按本说明书处理仍不能排除，应与本公司联系。
R-1000 R型变压器绕线机的操作和维护人员必须认真阅读本说明书，以便掌握正确的使用和维护方法。
