编码、译码显示电路的设计与安装实验报告

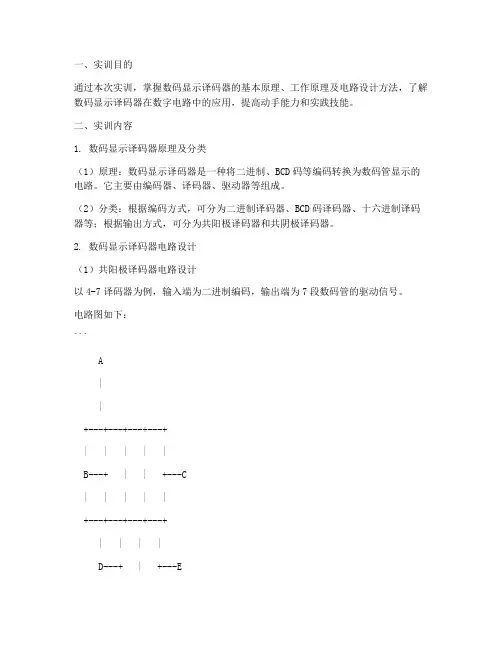

一、实训目的通过本次实训，掌握数码显示译码器的基本原理、工作原理及电路设计方法，了解数码显示译码器在数字电路中的应用，提高动手能力和实践技能。

二、实训内容1. 数码显示译码器原理及分类（1）原理：数码显示译码器是一种将二进制、BCD码等编码转换为数码管显示的电路。

它主要由编码器、译码器、驱动器等组成。

（2）分类：根据编码方式，可分为二进制译码器、BCD码译码器、十六进制译码器等；根据输出方式，可分为共阳极译码器和共阴极译码器。

2. 数码显示译码器电路设计（1）共阳极译码器电路设计以4-7译码器为例，输入端为二进制编码，输出端为7段数码管的驱动信号。

电路图如下：```A||+---+---+---+---+| | | | |B---+ | | +---C| | | | |+---+---+---+---+| | | |D---+ | +---E| | | |+---+---+---+---+| | | | |F---+ | | +---G| | | | |+---+---+---+---+H```（2）共阴极译码器电路设计以CC4511BCD译码器为例，输入端为BCD码，输出端为7段数码管的驱动信号。

电路图如下：```A||+---+---+---+---+| | | | |B---+ | | +---C| | | | |+---+---+---+---+| | | |D---+ | +---E| | | |+---+---+---+---+| | | |F---+ | | +---G| | | |+---+---+---+---+H```3. 数码显示译码器应用（1）计时器：将计数器输出的二进制编码转换为数码管显示，实现计时功能。

（2）数码管显示模块：在嵌入式系统、智能仪表等设备中，将数字信号转换为数码管显示，方便用户读取数据。

（3）地址译码：在存储器、I/O端口等地址译码电路中，将地址信号转换为输出端口，实现数据传输。

实验二编码、译码与显示实验目的1.了解编码器、译码器与显示器的工作原理2.熟悉ＣＭＯＳ中规模器件的使用方法。

实验要求使用编码器、译码器实现编、译码的功能使用译码器实现一位全减器设计实验仪器及材料数字试验箱器件CD4532 8-3线优先编码器一片CD4511 BCD七段字型译码驱动器一片74LS138 3-8线译码器/分配器一片实验内容实验前按每个实验电路联线，检查无误后方可接通电源，U cc=+5V，如改接电路，必须断开电源后进行。

1、按图1接线，按表1顺序给8-3线优先编码器的信号输入端送入相应电平，将结果填入表中，与附录中CD4532的功能表相对照，检查是否符合优先顺序编码以及编码结果是否正确。

2、将译码器CD4511的数据输入端接编码器CD4532的输出端，检查编码对象与数字显示是否一致，若不一致，分析原因，检查故障并排除（图2）。

（本数字实验箱上已经完成了译码器4511和数码管之间的连接。

实验时，只要将十进制的BCD码连接至译码器的相应输入端，即可显示0~9的数字。

）图1D0－Ｄ7数据输入端EI选通输入端Ｑ0~Q2编码输出端ＱGS组选通输出端ＥＯ选通输出端图2BI：4脚是消隐输入控制端，当BI=0 时，不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。

LT：3脚是测试输入端，当BI=1，LT=0 时，译码输出全为1，不管输入DCBA 状态如何，七段均发亮，显示“8”。

它主要用来检测数码管是否损坏。

LE：锁定控制端，当LE=0时，允许译码输出。

LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0时的数值。

A、B、C、D为8421BCD码输入端。

a、b、c、d、e、f、g：为译码输出端，输出为高电平1有效。

表1 实验数据记录表3、3-8线译码器逻辑功能测试按图3连线，完成表2记录要求。

图3 74LS138A、B、C译码地址输入端E3选通端，高电平有效，E2、E1选通端，低电平有效Y7~Y0译码输出端表2实验数据记录表4 用74LS138设计一个逻辑函数按图4画出连线图并连接实验线路，对表3中数据进行验证，并写出逻辑表达式。

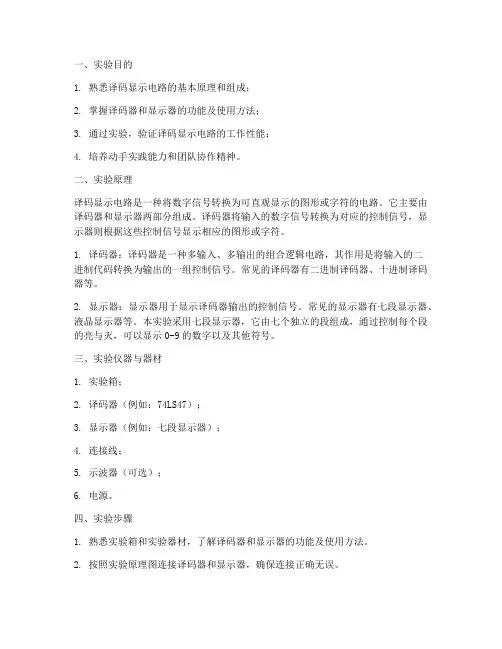

一、实验目的1. 熟悉译码显示电路的基本原理和组成；2. 掌握译码器和显示器的功能及使用方法；3. 通过实验，验证译码显示电路的工作性能；4. 培养动手实践能力和团队协作精神。

二、实验原理译码显示电路是一种将数字信号转换为可直观显示的图形或字符的电路。

它主要由译码器和显示器两部分组成。

译码器将输入的数字信号转换为对应的控制信号，显示器则根据这些控制信号显示相应的图形或字符。

1. 译码器：译码器是一种多输入、多输出的组合逻辑电路，其作用是将输入的二进制代码转换为输出的一组控制信号。

常见的译码器有二进制译码器、十进制译码器等。

2. 显示器：显示器用于显示译码器输出的控制信号。

常见的显示器有七段显示器、液晶显示器等。

本实验采用七段显示器，它由七个独立的段组成，通过控制每个段的亮与灭，可以显示0-9的数字以及其他符号。

三、实验仪器与器材1. 实验箱；2. 译码器（例如：74LS47）；3. 显示器（例如：七段显示器）；4. 连接线；5. 示波器（可选）；6. 电源。

四、实验步骤1. 熟悉实验箱和实验器材，了解译码器和显示器的功能及使用方法。

2. 按照实验原理图连接译码器和显示器，确保连接正确无误。

3. 在译码器输入端输入二进制代码，观察显示器是否按照预期显示相应的数字或符号。

4. 调整译码器的输入代码，验证译码器的工作性能。

5. （可选）使用示波器观察译码器和显示器的信号波形，进一步分析电路工作原理。

6. 记录实验数据，撰写实验报告。

五、实验结果与分析1. 当译码器输入端输入二进制代码时，显示器按照预期显示相应的数字或符号。

2. 调整译码器的输入代码，显示器能够正确显示相应的数字或符号。

3. 通过实验，验证了译码显示电路的基本原理和组成，掌握了译码器和显示器的功能及使用方法。

4. 在实验过程中，注意观察译码器和显示器的信号波形，有助于理解电路工作原理。

六、实验总结1. 本实验成功实现了译码显示电路的基本功能，验证了译码器和显示器的工作性能。

实验二 编码、译码、显示电路一、实验目的1. 学习编码器原理及基本电路。

2. 熟悉七段译码器的逻辑功能和使用。

3. 掌握七段显示器的使用方法。

4. 进一步学习组合电路的应用。

二、实验用元器件编码器74LS148×2 全加器74LS283×1 显示译码器4511×2 四2输入与非门74LS00×2编码、译码、显示电路是由编码、译码器和显示器三部分电路组成的逻辑电路。

下面分别加以介绍。

1. 编码器实验中选用被广泛使用的74LS148集成8-3优先编码器。

常用于优先中断系统、键盘编码等，引脚图如图2－1。

共有9个输入引脚，一个使能端和8个编码输入，均为低电平有效，即输入“0”表示有输入，0～7输入的优先级由低到高排列，优先级高的输入有效时，优先级低的输入不起作用。

输出为反码，如输入0号端有效时，如输出原码为“000”，实际输出“111”。

功能见表2－1。

可以将多片编码器扩展成更多二进制码，通过高位使能输出去控制低位编码器的使能输入，实现芯片之间的优先级，再将输出作相应处理，CS 是工作状态标志，如图2－2所示。

图2－1 74LS148的引脚图表2－1 74LS148优先编码器的功能表图2－2 优先编码器的扩展2.全加器实验中建议使用74LS283全加器，它将A0A1A2A3和B0B1B2B3相加，和由S0S1S2S3输出，C－1为进位输入，Co为进位输出。

引脚图见图2－3。

图 2－3 74LS283全加器引脚图 图2－4 4511译码器 3. 译码器这里所说的译码器是将二进制码译成十进制数字符的器件。

实验中选用的CD4511是一个BCD 码七段译码器，并兼有驱动功能，内部没有限流电阻，与数码管相连接时，需要在每段输出接上限流电阻，引脚排列见图2－4。

表2—2是CD4511功能表，CD4511只能对0～9的数字译码，超出范围将无显示。

表3－2 CD4511功能表4. LED 数码显示器数码显示器采用八段发光二极管显示器，它可直接显示出译码器输出的十进制数。

编码器和译码器实验报告一、实验目的本次实验的主要目的是了解编码器和译码器的工作原理，掌握它们的应用方法，以及通过实际操作加深对它们的理解。

二、实验原理1. 编码器编码器是将输入信号转换为不同形式输出信号的电路。

常见的编码器有二进制编码器、格雷码编码器等。

其中，二进制编码器将输入信号转换为二进制数输出，而格雷码编码器则将输入信号转换为格雷码输出。

2. 译码器译码器是将输入信号转换为相应输出信号的电路。

常见的译码器有二进制译码器、BCD译码器等。

其中，二进制译码器将输入信号转换为相应位置上为1的二进制数输出，而BCD译码器则将4位二进制数转换为相应十进制数输出。

三、实验步骤1. 实验材料准备：编码开关、LED灯、电源线等。

2. 搭建编码-解码电路：将编码开关接入编码器输入端，并将LED灯接入对应位置的解码器输出端。

3. 进行测试：打开电源后，在编码开关上随意调整开关状态，观察LED灯是否能够正确显示对应的输出状态。

4. 实验记录：记录每次调整开关状态后LED灯的输出状态，以及对应的二进制数或十进制数。

四、实验结果与分析经过实验，我们得到了以下结果：1. 二进制编码器测试结果：编码开关状态 | 输出LED灯状态 | 二进制数---|---|---0000 | 0001 | 00000001 | 0010 | 00010010 | 0100 | 00100011 | 1000 | 00110100 | 0001 | 01000101 | 0010 | 01010110 | 0100 | 01100111 | 1000 | 0111从上表中可以看出，二进制编码器将输入的四位开关状态转换为相应的四位二进制数输出。

2. BCD译码器测试结果：编码开关状态（二进制）| 输出LED灯状态（十进制）---|---0000-1001（十进制）| 对应数字的十进制形式从上表中可以看出，BCD译码器将输入的4位二进制数转换为相应的十进制数字输出。

译码器和编码器实验报告一、实验目的。

本实验旨在通过对译码器和编码器的实验操作，加深对数字通信原理中编码解码技术的理解，掌握其工作原理和实际应用。

二、实验原理。

1. 译码器。

译码器是一种将数字信号转换为模拟信号或者模拟信号转换为数字信号的设备。

在数字通信系统中，译码器通常用于将数字信号转换为模拟信号，以便在模拟信道上传输。

在接收端，译码器将模拟信号转换为数字信号，以便进行数字信号处理和解码。

2. 编码器。

编码器是一种将数字信号转换为另一种数字信号的设备。

在数字通信系统中，编码器通常用于将数字信号转换为便于传输和存储的编码形式，以提高传输效率和数据安全性。

三、实验内容。

1. 实验仪器与材料。

本实验使用的仪器包括译码器、编码器、示波器、信号发生器等。

实验材料包括数字信号发生器、示波器连接线等。

2. 实验步骤。

（1）连接实验仪器，将数字信号发生器连接到编码器的输入端，将编码器的输出端连接到译码器的输入端，再将译码器的输出端连接到示波器。

（2）设置实验参数，调节数字信号发生器的频率和幅度，设置编码器和译码器的工作模式和参数。

（3）观察实验现象，通过示波器观察编码器和译码器的输入输出波形，记录实验数据。

（4）分析实验结果，根据实验数据分析编码器和译码器的工作原理和特性，总结实验结果。

四、实验结果与分析。

通过本次实验，我们成功观察到了编码器和译码器的输入输出波形，并记录了相应的实验数据。

通过分析实验结果，我们深入理解了译码器和编码器的工作原理和特性，对数字通信原理有了更深入的认识。

五、实验总结。

本次实验通过实际操作加深了我们对译码器和编码器的理解，提高了我们的实验操作能力和数据分析能力。

译码器和编码器作为数字通信系统中重要的组成部分，对数字信号的处理和传输起着至关重要的作用，我们应进一步深入学习和掌握其原理和应用。

六、实验心得。

通过本次实验，我们不仅学习到了译码器和编码器的工作原理，还提高了实验操作和数据分析的能力。

译码显示电路试验报告译码显示电路试验报告一、试验目标本试验主要目标是设计并实现一个译码显示电路，该电路接收一组二进制编码信号，并将其转换为对应的七段数码管显示输出，以实现数字的直观显示。

二、试验原理译码显示电路的核心原理是利用编码器将数字信号转换为二进制编码，再利用译码器将二进制编码转换对应的七段数码管点亮，以显示数字。

其中，七段数码管由七个独立的LED段（A、B、C、D、E、F、G）组成。

三、硬件设计1.编码器：采用4-to-16编码器，将4位二进制数转换为16位输出，以实现对输入信号的编码。

2.译码器：采用7-to-8译码器，将8位二进制数转换为7段数码管的输出，以实现对七段数码管的点亮。

3.数码管：采用共阳极七段数码管，接收译码器的输出信号，以显示相应的数字。

四、软件设计本试验采用Verilog HDL语言进行编程设计。

1.编码器模块：通过输入的4位二进制数，控制编码器的输出。

2.译码器模块：通过译码器将编码器的输出转换为七段数码管的输出。

3.数码管模块：通过驱动数码管的7个LED段，实现数字的显示。

五、测试与分析1.测试方法：通过改变输入的4位二进制数，观察数码管显示的数字是否正确。

2.测试结果与分析：对所有可能输入进行测试，均得到了正确显示结果，验证了电路的正确性。

六、结论本试验成功设计并实现了一个译码显示电路，该电路可以将4位二进制数转换为对应的七段数码管显示输出，实现了数字的直观显示。

本试验中，硬件设计合理，软件设计也达到了预期的目标。

但是，由于硬件设备的限制，本试验未能对更高位数的译码显示电路进行设计和测试。

在未来的工作中，我们建议进一步扩展电路的设计，以实现对更高位数数字的译码显示。

七、建议与展望本试验虽然已经实现了一个相对简单的译码显示电路，但是在实际应用中可能还需要进行一些改进和优化。

以下是对未来工作的建议和展望：1.考虑采用更先进的数字芯片技术，以提高电路的稳定性和可靠性。

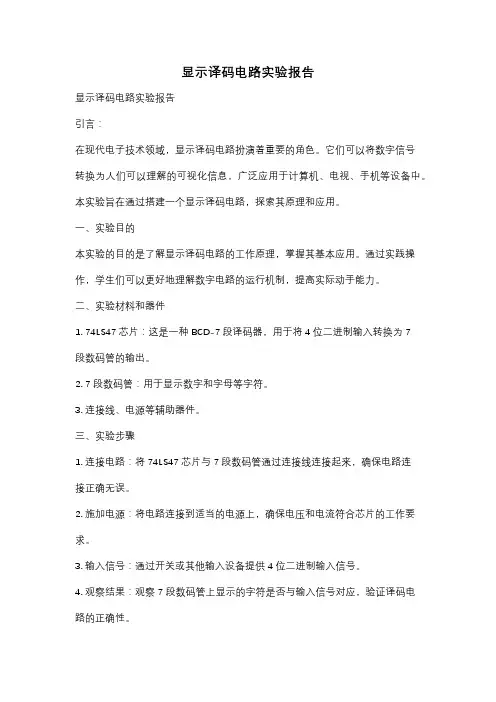

显示译码电路实验报告显示译码电路实验报告引言：在现代电子技术领域，显示译码电路扮演着重要的角色。

它们可以将数字信号转换为人们可以理解的可视化信息，广泛应用于计算机、电视、手机等设备中。

本实验旨在通过搭建一个显示译码电路，探索其原理和应用。

一、实验目的本实验的目的是了解显示译码电路的工作原理，掌握其基本应用。

通过实践操作，学生们可以更好地理解数字电路的运行机制，提高实际动手能力。

二、实验材料和器件1. 74LS47芯片：这是一种BCD-7段译码器，用于将4位二进制输入转换为7段数码管的输出。

2. 7段数码管：用于显示数字和字母等字符。

3. 连接线、电源等辅助器件。

三、实验步骤1. 连接电路：将74LS47芯片与7段数码管通过连接线连接起来，确保电路连接正确无误。

2. 施加电源：将电路连接到适当的电源上，确保电压和电流符合芯片的工作要求。

3. 输入信号：通过开关或其他输入设备提供4位二进制输入信号。

4. 观察结果：观察7段数码管上显示的字符是否与输入信号对应，验证译码电路的正确性。

四、实验结果与分析经过实验操作，我们成功搭建了显示译码电路，并进行了测试。

在输入4位二进制数的情况下，数码管正确显示了对应的字符。

这表明译码电路能够准确地将二进制信号转换为可视化的字符信息。

通过进一步的观察和分析，我们发现译码电路的工作原理是将输入的二进制数映射到对应的数码管段上。

每个数码管段代表一个二进制位，通过控制该段的通断状态，可以显示不同的字符。

而74LS47芯片则起到了译码的作用，将二进制输入转换为对应的数码管段控制信号。

这种显示译码电路广泛应用于各种计算机和电子设备中。

它使得数字信息可以以更加直观和易读的方式展示给用户，提高了人机交互的效率和便利性。

例如，在计算机屏幕上显示的字符、数字时钟、电子秤等设备都使用了类似的译码电路。

五、实验总结通过本次实验，我们深入了解了显示译码电路的工作原理和应用。

通过实际操作，我们掌握了搭建和测试译码电路的方法，提高了动手实践能力。

译码器和编码器实验报告实验报告：译码器和编码器实验目的：1.了解数字电路中译码器和编码器的原理。

2.通过实验了解译码器和编码器的工作过程。

3.锻炼实验操作能力。

实验器材：1.数字实验箱。

2.74LS147译码器芯片。

3.74LS148编码器芯片。

4.连线电缆。

5.电源。

实验原理：1.译码器的作用是将输入的数字信号转换成特定的输出信号。

2.编码器的作用是将特定的输入信号转换成数字信号。

3.74LS147是一个10到4行BCD译码器，输入BCD码，输出对应的十进制数。

4.74LS148是一个4到10行BCD编码器，输入对应的十进制数，输出对应的BCD码。

实验步骤：1.搭建74LS147译码器电路。

2.输入BCD码，记录输出的十进制数。

3.搭建74LS148编码器电路。

4.输入十进制数，记录输出的BCD码。

实验结果：1.输入BCD码1111，输出的十进制数字为15。

2.输入BCD码0001，输出的十进制数字为1。

3.输入十进制数字9，输出的BCD码为1001。

4.输入十进制数字3，输出的BCD码为0011。

实验结论：1.通过本次实验，我们成功了解了数字电路中译码器和编码器的原理和工作过程，掌握了实验操作技能。

2.74LS147译码器芯片的作用是输入BCD码，输出对应的十进制数；74LS148编码器芯片的作用是输入对应的十进制数，输出对应的BCD码。

3.译码器和编码器是数字电路中常用的组件，广泛应用于计算机、通信等各个领域，对现代生产和生活产生了巨大的影响。

4.数字电路是计算机科学中非常重要的基础，通过实验学习数字电路的原理和工作方式，有助于我们更好地理解计算机的工作原理，同时也有助于锻炼我们的实验操作能力。

本科学生设计性实验报告
学号124100158 姓名颜洪毅
学院信息学院专业、班级计算机科学与技术
实验课程名称数字逻辑与数字系统
教师及职称王坤
开课学期2013 至2014 学年第一学期
填报时间2013 年10 月20 日
云南师范大学教务处编印
一、实验设计方案
（2）、参照设计好的电路图，完成电路接线。

（3）、根据设计要求完成电路逻辑功能与数据的验证。

5．实验数据处理方法
将所得数据列表处理，对比实验结果。

6．参考文献
无
教师对实验设计方案的意见
签名：
年月日二、实验报告
1．实验现象与结果
74LS138
74LS148
74LS47
呼叫器
2．对实验现象、实验结果的分析及其结论实验结果符合各芯片逻辑功能特点三．实验总结
1．本次实验成败及其原因分析
本次实验很成功！
1、实验仪器和器材均正常工作且无损伤；
2、实验线路连接正确；
3、正确的实验操作。

2．本实验的关键环节及改进措施。

编码器与译码器实验报告一、实验目的本次实验的主要目的是深入理解编码器和译码器的工作原理，通过实际操作和观察，掌握它们的功能和应用，并学会使用相关的实验设备进行电路搭建和测试。

二、实验原理（一）编码器编码器是一种将输入信号转换为特定编码输出的数字电路。

常见的编码器有二进制编码器和优先编码器。

二进制编码器将多个输入信号转换为对应的二进制编码输出。

优先编码器则在多个输入同时有效时，优先对优先级较高的输入进行编码。

（二）译码器译码器则是将输入的编码信号转换为对应的输出信号。

常见的译码器有二进制译码器和显示译码器。

二进制译码器将输入的二进制编码转换为多个输出信号，每个输出对应编码的一个可能值。

显示译码器则用于驱动数码管等显示器件，将输入的编码转换为适合显示的信号。

三、实验设备与器材本次实验使用的设备和器材包括：数字电路实验箱、74LS148 优先编码器芯片、74LS138 二进制译码器芯片、逻辑电平指示灯、导线若干。

四、实验步骤（一）74LS148 优先编码器实验1、按照实验电路图，在数字电路实验箱上正确连接 74LS148 优先编码器芯片和逻辑电平指示灯。

2、依次将输入引脚设置为不同的电平组合，观察输出引脚的编码值，并记录在实验表格中。

3、分析实验结果，验证优先编码器的工作原理和功能。

（二）74LS138 二进制译码器实验1、依照实验电路图，在数字电路实验箱上连接 74LS138 二进制译码器芯片和逻辑电平指示灯。

2、改变输入引脚的二进制编码值，观察输出引脚的电平状态，并记录下来。

3、对比理论预期结果，检验二进制译码器的正确性。

五、实验数据与结果（一）74LS148 优先编码器实验数据｜输入引脚电平｜输出编码值｜｜｜｜｜ I0=0, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 000 ｜｜ I0=1, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 111 ｜｜ I0=0, I1=1, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 110 ｜｜｜｜（二）74LS138 二进制译码器实验数据｜输入编码值｜输出引脚电平｜｜｜｜｜ 000 ｜ Y0=1, Y1=0, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜ 001 ｜ Y0=0, Y1=1, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜｜｜六、实验结果分析（一）74LS148 优先编码器通过实验数据可以看出，当多个输入引脚同时为高电平时，编码器优先对优先级较高的输入进行编码。

实验三编码、译码、显示电路
一、实验目的
1.掌握编码、译码过程及编码器和译码器的工作原理和设计方法
2.熟悉编码器、七段译码器、数码管等集成电路的典型应用
二、实验器材
1．面包板1块
2． BCD码（9~4线）优先编码器74LS147 1块
3．七段译码器 1块
4． 74LS00 1块
5．共阴级数码显示器1块
三、原理图
四、实验过程
1、用EWB软件对以上电路进行仿真
2、对面包上对安装实际电路，要求：按信号的流向进行安装。

先安装编码器，测试其功能，然后再安装与非门，测试其功能。

最后安装译码和显示电路。

五、实验数据
六、实验报告
1．写出实验目的、内容，写出设计过程，画出实验电路图。

2．根据面包板接线结果，写出实验数据。

3．总结编码、译码、显示电路的设计和使用的体会。

编码器译码器实验报告编码器和译码器实验报告引言编码器和译码器是数字电路中常见的重要组件，它们在信息传输和处理中起着至关重要的作用。

本实验旨在通过实际操作和观察，深入了解编码器和译码器的原理、工作方式以及应用场景。

实验一：编码器编码器是一种将多个输入信号转换为较少数量输出信号的电路。

在本实验中，我们使用了4-2编码器作为示例。

1. 实验目的掌握4-2编码器的工作原理和应用场景。

2. 实验器材- 4-2编码器芯片- 开发板- 连接线3. 实验步骤首先，将4-2编码器芯片插入开发板上的对应插槽。

然后，使用连接线将编码器的输入引脚与开发板上的开关连接，将输出引脚与数码管连接。

接下来，按照编码器的真值表，将开关设置为不同的组合，观察数码管上显示的输出结果。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果，我们可以发现4-2编码器的工作原理。

它将4个输入信号转换为2个输出信号，其中每个输入组合对应唯一的输出组合。

这种编码方式可以有效地减少输出信号的数量，提高信息传输的效率。

实验二：译码器译码器是一种将少量输入信号转换为较多数量输出信号的电路。

在本实验中，我们使用了2-4译码器作为示例。

1. 实验目的掌握2-4译码器的工作原理和应用场景。

2. 实验器材- 2-4译码器芯片- 开发板- 连接线3. 实验步骤首先，将2-4译码器芯片插入开发板上的对应插槽。

然后，使用连接线将译码器的输入引脚与开发板上的开关连接，将输出引脚与LED灯连接。

接下来，按照译码器的真值表，将开关设置为不同的组合，观察LED灯的亮灭情况。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果，我们可以发现2-4译码器的工作原理。

它将2个输入信号转换为4个输出信号，其中每个输入组合对应唯一的输出组合。

这种译码方式可以实现多对一的映射关系，方便信号的解码和处理。

实验三：编码器和译码器的应用编码器和译码器在数字电路中有广泛的应用场景。

实验四译码显示电路一、实验目的1. 掌握中规模集成译码器的逻辑功能和使用方法2. 熟悉数码管的使用二、实验仪器及器件1.器件：74LS48, 74LS194 , 74LS73，74LS00 ，74LS197, 74LS153, 74LS138,CLOCK,MPX4-CC-BULE, MPX8-CC-BULE, 及相关逻辑门三、实验预习1. 复习有关译码显示原理。

2. 根据实验任务，画出所需的实验线路及记录表格。

四、实验原理1. 数码显示译码器（1）七段发光二极管(LED)数码管LED数码管是目前最常用的数字显示器，图（一）(a)、(b)为共阴管和共阳管的电路，(c)为两种不同出线形式的引出脚功能图。

（注：实验室实验箱上数码管为共阴四位数码管）一个LED数码管可用来显示一位0～9十进制数和一个小数点。

小型数码管（寸和寸）每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为2～，每个发光二极管的点亮电流在5～10mA。

LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器，该译码器不但要完成译码功能，还要有相当的驱动能力。

(a) 共阴连接（“1”电平驱动） (b) 共阳连接（“0”电平驱动）(c) 符号及引脚功能图（一）LED数码管（2）BCD码七段译码驱动器此类译码器型号有74LS47（共阳），74LS48（共阴），CC4511（共阴）等，本实验系采用74LS48 BCD码锁存／七段译码／驱动器。

驱动共阴极LED数码管。

图（二）为74LS48引脚排列。

其中A0、A1、A2、A3—BCD码输入端a、b、c、d、e、f、g—译码输出端，输出“1”有效，用来驱动共阴极LED数码管。

LT—灯测试输入端，LT＝“0”时，译码输出全为“1”BIR＝“0”时，不显示多余的零。

R—灭零输入端，BIBI—作为输入使用时，灭灯输入控制端；作为输出端使用时，灭零输出RBO/端。

电工电子实验报告译码与显示电路一、实验目的1.掌握二进制译码器、二-十进制译码器和显示译码器的逻辑功能及各种应用。

2.熟悉十进制数字显示电路的构成方法。

3.了解动态扫描显示方式的电路工作原理及优点。

二、主要仪器设备及软件硬件：74LS139二四译码器,导线，四选一数据选择器，CD4511，电工电子综合实验箱，笔记本电脑软件：NI Multisim 14三、实验原理（或设计过程）1.译码器及其应用译码器一般都具有n个输入和m个输出的组合逻辑电路。

译码器按用途大致可以分为二类：二进制译码器和二-十进制译码器。

（1）二进制译码器二进制译码器是把n位二进制变换为具有2^n个不同状态的组合逻辑电路，常用的中规模集成译码器有2-4线、3-8线和4-16线3类。

①2-4译码器74LS139具有两个独立的2-4线译码器的中规模集成器件，其逻辑符号如图所示。

BA输入端，为二进制变量。

G非为使能端，G非为1时各项工作停止，为0时开始工作。

功能表如图②3-8译码器74LS138是3-8线译码器，其逻辑符号如图。

当G1=0或G2=G2A非+G2B 非=1时，译码器不工作；只有当G1=”1”,G2=”0”时才正常工作。

功能表如图：（2）二进制译码器的应用可以用使能端扩展、树状扩展来实现功能扩展；可以控制组件的工作时机；实现逻辑函数；实现数据分配器；实现脉冲分配器。

2.显示译码、数码管及其应用（1）显示译码管和数码管BCD七段译码器为了用数码管显示十进制数字，首先要将二-十进制代码送至显示译码器，再由译码器的输出去驱动数码管。

CD4511是七段译码器，A-D为输出BCD码输入端，a-g为译码器输出端，输出高电平有效。

LT非为测试输入端，BI非为消隐控制端。

功能表如下（2）显示译码管数码管及其应用1）静态显示电路每一组BCD都有一套独立的显示电路显示2）动态显示电路一片译码器带4个数码管的译码显示电路。

当BA=00时，选择器把A3A2A1A0送入1号数码管，当BA=01，10，11时，分别送B3B2B1B0，C3C2C1C0，D3D2D1D0到2、3、4号数码管。

《编码、译码显示电路设计与安装》实验报告姓名欧阳志刚学号20101138班级通信101专业通信技术指导教师林梅实验时间第8周电子信息工程系2011-2012学年第一学期实验目的及原理：1.了解编码译码器的功能和特点。

2.掌握编码译码器的工作原理。

3.掌握集成编码译码器的逻辑功能。

4.掌握集成编码译码器的级联方法。

实验一 编码器一、实验目的和任务：⑴验证编码器的逻辑功能。

(2)掌握中规模集成电路构成组合逻辑电路的方法。

二、实验设备与器材：TTL 集成编码器芯片74LS148等74LS148编码器I0～I7是8个输入端，Y1～Y3是3个输出端，EI 是使能输入端，EO 是使能输出端，GS 是优先标志输出端。

按下表逐项测试74LS148的逻辑功能。

74LS148管脚排列图:14131210161534567128911V CC GND74LS1484I 5I 6I 7I I E 2Y 1Y 0Y 0I 1I 3I 2I SG O E 4I 5I 6I 7I IE 2Y 1Y 0Y 0I 1I 2I 3I S G O E74LS148的功能表：输入输出S ’’I0”I1’’I2’’I3’’I4’’I5’’I6’’I7’’Y0" Y1" Y2" Ys’’Y EX’’1 X X X X X X X X 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 0 1 0 X X X X X X X 0 0 0 0 1 0 0 X X X X X X 0 1 0 0 1 1 0 0 X X X X X 0 1 1 0 1 0 1 0 0 X X X X 0 1 1 1 0 1 1 1 00 X X X 0 1 1 1 1 1 0 0 1 0 0 X X 0 1 1 1 1 1 1 0 1 1 0 0 X 1 1 1 1 1 1 1 1 1 1 1 0 0 0 1 1 1 1 1 1 1 1 1 1 1 0三、实验步骤及内容：(1)74LS148编码器I0～I7是8个输入端，Y1～Y3是3个输出端，EI 是使能输入端，EO是使能输出端，GS是优先标志输出端。

译码显示电路实验报告译码显示电路实验报告引言：译码显示电路是现代电子设备中常见的一种电路结构，它能够将数字信号转换为可见的字符或数字形式，广泛应用于计算机、电视、手机等设备中。

本实验旨在通过搭建一个简单的译码显示电路，了解其工作原理并验证其功能。

实验材料：1. 译码器：74LS472. 七段数码管：共阳极或共阴极型3. 可调电源4. 连接线5. 电阻：220欧姆实验步骤：1. 连接电路：将译码器和七段数码管连接起来。

根据译码器和数码管的引脚连接图，将它们正确地连接在一起。

2. 连接电源：将可调电源连接到电路中，确保电源的电压和电流适合译码器和数码管的工作要求。

3. 输入信号：通过拨动开关或其他输入设备，输入一个4位二进制数作为译码器的输入信号。

4. 观察显示：观察七段数码管的显示情况，确认其是否正确显示输入的数字。

实验结果：在实验过程中，我们使用了一个共阳极的七段数码管和一个74LS47译码器。

通过连接电路，我们成功地将译码器和数码管连接在一起，并连接了适当的电源。

在输入一个4位二进制数作为译码器的输入信号后，我们观察到七段数码管正确地显示了对应的数字。

讨论：译码显示电路的核心是译码器，它根据输入信号的不同，将其转换为对应的输出信号，以控制七段数码管的显示。

在本实验中，我们使用的74LS47是一种常见的BCD译码器，它能够将4位二进制数转换为七段数码管的控制信号。

在连接电路时，我们需要根据译码器和数码管的引脚连接图来正确连接它们。

特别要注意译码器的极性，确保其正常工作。

此外，电源的电压和电流也需要根据译码器和数码管的工作要求来调整，以避免损坏电路元件。

在实验中，我们可以通过输入不同的二进制数来观察七段数码管的显示情况。

通过对比输入和输出的对应关系，我们可以验证译码显示电路的功能是否正常。

如果出现显示错误或其他异常情况，我们可以检查电路连接是否正确，以及电源是否正常工作。

译码显示电路不仅仅应用于七段数码管，还可以应用于其他类型的显示设备，如液晶显示屏、LED显示屏等。

译码器、编码器及其应用实验报告实验四译码器、编码器及其应用实验人员：班号：学号：一、实验目的(1) 掌握中规模集成译码器的逻辑功能和使用方法；(2) 熟悉掌握集成译码器和编码器的应用；(3) 掌握集成译码器的扩展方法。

二、实验设备数字电路实验箱，74LS20，74LS138。

三、实验内容(1) 74LS138译码器逻辑功能的测试。

将74LS138输出接数字实验箱LED管，地址输入接实验箱开关，使能端接固定电平（或GND）。

电路图如Figure 1所示：Figure 2时，任意拨动开关，观察LED显示状态，记录观察结果。

时，按二进制顺序拨动开关，观察LED显示状态，并与功能表对照，记录观察结果。

用Multisim进行仿真，电路如Figure 3所示。

将结果与上面实验结果对照。

Figure 4(2) 利用3-8译码器74LS138和与非门74LS20实现函数：四输入与非门74LS20的管脚图如下：对函数表达式进行化简：按Figure 5所示的电路连接。

并用Multisim进行仿真，将结果对比。

Figure 6(3) 用两片74LS138组成4-16线译码器。

因为要用两片3-8实现4-16译码器，输出端子数目刚好够用。

而输入端只有三个，故要另用使能端进行片选使两片138译码器进行分时工作。

而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试，在各端子上移动即可。

在multisim中仿真电路连接如Figure 7所示（实验台上的电路没有接下面的两个8灯LED）：Figure 8四、实验结果(1) 74LS138译码器逻辑功能的测试。

当输入时，应该是输出低电平，故应该第一个小灯亮。

实际用实验台测试时，LE0灯显示如Figure 9所示。

当输入时，应该是输出低电平，故理论上应该第二个小灯亮。

实际用实验台测试时，LE0灯显示如Figure 6所示。

Figure 10Figure 11同理进行其他的测试。

2.6编码器、译码器及数码管显示实验2.4.1 基本知识点1. 组合逻辑电路的分析测试。

2.编码器、译码器等常用中规模集成电路的性能及使用方法。

3.数码显示、译码器的应用。

2.4.2 实验仪器与元器件（1）HBE硬件基础电路试验箱。

（2）元器件：74LS48、74LS138、74LS148等。

2.4.3 实验概述1.编码器编码是指赋予选定的一系列二进制代码以固定的含义。

LS148为8-3线优先编码器，8个输入为D0~D7，8个状态，与之相对应的输出为A0，A1，A2，共3位二进制数。

2. 译码器译码器是编码器的逆过程，即将某二进制翻译成电路的某种状态。

它把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。

2.4.4 实验内容1.测试译码器的逻辑功能根据上图，可以得出3-8译码器的真值表为：使能输入输出G1 G2a G2b C B A Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y00 ×××××111111111 1 0 ×××11111111 1 0 1 ××× 1 1 1 1 1 1 1 1 1 1 1 ××× 1 1 1 1 1 1 1 1 1 0 0 0 0 0 1 1 1 1 1 1 1 0 1 0 0 0 0 1 1 1 1 1 1 1 0 1 1 0 0 0 1 0 1 1 1 1 1 0 1 1 1 0 0 0 1 1 1 1 1 1 0 1 1 11 0 0 1 0 0 1 1 1 0 1 1 1 11 0 0 1 0 1 1 1 0 1 1 1 1 11 0 0 1 1 0 1 0 1 1 1 1 1 11 0 0 1 1 1 0 1 1 1 1 1 1 1 验证此译码器的逻辑功能,，根据如下电路图，连接电路：其中，开关k1，k2，k3可以接在输出电平的1、2、3三个二极管处，如果二极管亮，则代表输入为+5v，如果不亮，即输入为低电平，则表示输入接地。

译码显示电路实验报告目录一、实验人二、实验目的三、实验仪器及器件四、实验电路图五、实验原理分析1、数码显示译码器（1）七段发光二极管（LED）数码器（2）四联数码管显示器2、 BCD码七段译码驱动器3、四节拍发生器4、异步计数器74LS1975、伪码识别电路六、模拟实验结果七、模拟实验心得一、实验人学院：软件学院专业：计应学号：09388094 姓名：廖心如二、实验目的1、掌握中规模集成译码器的逻辑功能和使用方法2、熟悉数码管的使用三、实验仪器及器件1、数字电路实验箱、数字万用表、示波器。

2、器件：74LS48X1,74LS194X1,74LS73X1,74LS00X2、7SEG-MPX4-CC四、实验电路图实验总电路图如图1所示。

五、实验原理分析1、数码显示译码器（1）七段发光二极管（LED）数码器分析：LED数码管是目前最常用的数字显示器，有共阴和共阳管两种类型的电路。

LED数码管可用来显示0～9十进制和一个小数点。

小型数码管（0.5寸和0.36寸）每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常为2～2.5V，每个发光二极管的点亮电流在5～10mA。

LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器（BCD码七段译码器驱动器），该译码器不但要完成译码功能，还要有相当的驱动能力。

（1）四联数码管显示器实验器件如图2所示。

图2分析：ABCDEFG引脚为七段译码电路输入端，7个输入端电位的不同，可显示0～9的数字信号。

1234引脚为显示器选择端，当任何一个为低电平时，即显示相对应的二极管。

1对应最左边，4对应最左边，2、3分别对应中间的两个。

如输入端1为低电平时，ABCDEFG的电位信号是由数字1转变而来的，则最左边的显示管显示的数字就是“1”。

（2）B CD码七段译码驱动器电路图如图3所示。

图3分析：ABCD引脚为BCD码输入端，QA、QB、QC、QD、QE、QF、QG为译码输出端，输出“1”有效，可用于驱动四个公阴二极管显示器。
