Pcm编译码实验报告

pcm编译码实验报告PCM编码实验报告引言在数字通信领域中，编码和解码是非常重要的环节。

编码是将原始信号转换为数字信号的过程，而解码则是将数字信号还原为原始信号的过程。

PCM编码（Pulse Code Modulation）是一种常用的数字信号编码方法，广泛应用于音频和视频传输等领域。

本实验旨在通过实际操作，深入理解PCM编码的原理和实现过程。

实验目的1. 了解PCM编码的基本原理和概念；2. 掌握PCM编码的实验操作方法；3. 分析PCM编码的优缺点及应用领域。

实验设备和材料1. 信号发生器；2. 示波器；3. PCM编码器；4. 解码器；5. 音频播放器。

实验步骤1. 连接信号发生器和示波器，调节信号发生器输出为正弦波信号；2. 将信号发生器的输出连接到PCM编码器的输入端；3. 设置PCM编码器的采样率和量化位数；4. 将PCM编码器的输出连接到解码器的输入端；5. 连接解码器的输出到音频播放器；6. 调节示波器观察PCM编码器输出信号的波形；7. 播放音频，观察解码器输出的音频效果。

实验原理PCM编码是一种将连续模拟信号转换为离散数字信号的方法。

其基本原理是将模拟信号进行采样和量化。

采样是指在一定时间间隔内对模拟信号进行取样，将连续信号转换为离散信号。

量化是指将采样得到的离散信号映射到离散的量化级别上，以便数字化表示。

在本实验中，信号发生器产生的正弦波信号作为输入信号，经过PCM编码器进行采样和量化处理后，输出为数字信号。

解码器接收到数字信号后，通过解码过程将其还原为模拟信号，最终通过音频播放器播放出来。

PCM编码的优点是可以准确地还原原始信号，保持良好的信号质量。

同时，由于PCM编码是一种线性编码方式，具有较好的抗噪声能力。

然而，PCM编码的缺点是需要较大的存储空间和传输带宽，不适用于对存储和传输资源要求较高的场景。

实验结果与分析通过实验观察，可以发现PCM编码器输出的信号波形与输入信号相似，但存在一定的误差。

pcm编译码实验报告PCM 编译码实验报告一、实验目的1、掌握脉冲编码调制（PCM）的基本原理。

2、熟悉 PCM 编译码系统的构成及工作过程。

3、观察和分析 PCM 编译码过程中的信号波形，理解量化和编码的概念。

二、实验原理PCM 是一种将模拟信号变换成数字信号的编码方式。

其基本原理是对模拟信号进行周期性采样，然后将每个采样值进行量化，并将量化后的数值用二进制编码表示。

采样过程遵循奈奎斯特采样定理，即采样频率应大于模拟信号最高频率的两倍，以保证能够从采样后的信号中无失真地恢复出原始模拟信号。

量化是将采样值在幅度上进行离散化，分为若干个量化级。

量化级的数量决定了量化误差的大小。

编码则是将量化后的数值用二进制代码表示。

常见的编码方式有自然二进制编码、折叠二进制编码等。

在 PCM 编译码系统中，发送端完成采样、量化和编码的过程，将模拟信号转换为数字信号进行传输；接收端则进行相反的过程，即解码、反量化和重建模拟信号。

三、实验仪器与设备1、通信原理实验箱2、示波器3、信号源四、实验内容与步骤1、连接实验设备将通信原理实验箱接通电源。

用信号线将信号源与实验箱的输入端口连接，将实验箱的输出端口与示波器连接。

2、产生模拟信号设置信号源，产生频率为 1kHz、幅度为 2V 的正弦波模拟信号。

3、观察采样过程调节实验箱上的采样频率旋钮，分别设置为不同的值，观察示波器上的采样点。

4、量化与编码观察实验箱上的量化和编码模块，了解量化级的设置和编码方式。

5、传输与接收发送端将编码后的数字信号传输给接收端。

观察接收端解码、反量化后的模拟信号。

6、改变输入信号参数改变模拟信号的频率和幅度，重复上述实验步骤，观察 PCM 编译码的效果。

五、实验结果与分析1、采样频率对信号的影响当采样频率低于奈奎斯特频率时，示波器上的信号出现失真，无法准确还原原始模拟信号。

当采样频率高于奈奎斯特频率时，信号能够较好地还原，随着采样频率的增加，还原效果更加理想。

PCM编译码器系统实验PCM编译码器系统实验(2010-01-11 15:30:44)标签：pcm编码 tp 编译码器时钟信号实验⽬的1、了解语⾳编码的⼯作原理，验证PCM编译码原理2、熟悉PCM抽样时钟、编码输⼊/输出时钟和PCM编码数据间的关系3、了解PCM专⽤⼤规模集成电路的⼯作原理和应⽤实验仪器1、光纤通信多功能综合实验系统⼀台2、20MHz双踪⽰波器⼀台实验原理PCM编译码模块（主要电路在实验箱⾥⾯的电路板上，属于第三种配置）将来⾃⽤户接⼝模块的模拟信号进⾏PCM编译码，该模块采⽤MC145540集成电路完成PCM编译码功能。

该器件具有多种⼯作模式和功能，因此⼯作前将其配置成直接PCM模式（直接将PCM码进⾏打包传输），使其具有以下功能：1、对来⾃接⼝模块发⽀路的模拟信号进⾏PCM编码输出。

2、将输⼊的PCM码字进⾏译码（即通话对⽅的PCM码字），并将译码之后的模拟信号送⼊⽤户接⼝模块。

PCM编译码模块的电路框图见图5.3.1所⽰。

PCM编译码器模块电路主要由语⾳编译码集成电路U302（MC145540）、运放U301（TL082）、晶振U303（20.48MHz）及相应的跳线开关、电位器组成。

PCM编译码模块的电路原理图见图5.3.2所⽰。

电路⼯作原理如下：PCM编译码模块中，由收、发两个⽀路组成。

在发送⽀路上发送信号经U301A运放后放⼤后，送⼊U302的2脚进⾏PCM编码。

编码输⼊时钟为BCLK（256KHz），编码数据从U302的20脚输出（ADPCM_DT），FSX为编码抽样时钟（8KHz）。

编码之后的数据结果送⼊后续数据复接模块进⾏处理，或直接送到对⽅PCM译码单元。

在接收⽀路中，收数据是来⾃解数据复接模块的信号（ADPCM_DR），或是直接来本地⾃环测试⽤PCM编码数据（ADPCM_DT），在接收帧同步时钟FSX（8KHz）与接收输⼊时钟BCLK（256KHz）的共同作⽤下，将接收数据送⼊U302中进⾏PCM译码。

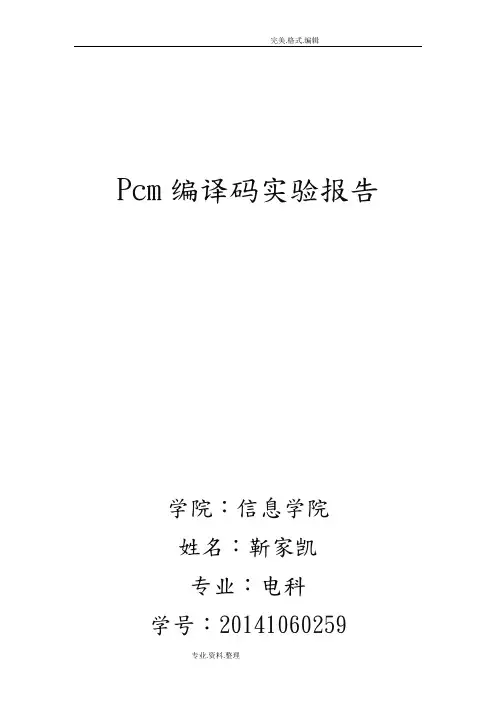

Pcm编译码实验报告学院：信息学院姓名：靳家凯专业：电科学号：20141060259一、实验目的1、掌握脉冲编码调制与解调的原理。

2、掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。

3、了解脉冲编码调制信号的频谱特性。

4、熟悉了解W681512。

二、实验器材1、主控&信号源模块、3号、21号模块2、双踪示波器3、连接线三、实验原理1、实验原理框图图1 21号模块w68 1 5 1 2芯片的PCM编译码实验图2 3号模块的PCM编译码实验图3 ~µ律编码转换实验2、实验框图说明图1中描述的是信号源经过芯片W6815 12经行PcM编码和译码处理。

w681512的芯片工作主时钟为2o48KHz, 根据芯片功能可选择不同编码时钟进行编译码。

在本实验的项目一中以编码时钟取64K为基础进行芯片的幅频特性测试实验。

图2中描述的是采用软件方式实现PcM编译码, 并展示中间变换的过程。

PcM 编码过程是将音乐信号或正弦波信号, 经过抗混叠滤波 (其作用是滤波 3.4kHz 以外的频率, 防止A/D转换时出现混叠的现象) 。

抗混滤波后的信号经A/D转换,然后做PcM编码,之后由于G.711协议规定A律的奇数位取反, µ律的所有位都取反。

因此, PcM编码后的数据需要经G.711协议的变换输出。

PcM译码过程是PcM编码逆向的过程,不再赘述。

A/µ律编码转换实验中,如实验框图3所示,当菜单选择为 A律转µ律实验时,使用3 号模块做 A律编码, A律编码经 A转µ律转换之后, 再送至21号模块进行µ律译码。

同理, 当菜单选择为µ律转 A律实验时,则使用3号模块做µ律编码,经l,转A律变換后,再送入21号模块进行 A律译码。

四、实验步骤实验项目一测试 w68l512的幅频特性概述:该项目是通过改变输入信号频率,观测信号经 w681512编译码后的输出幅频特性, 了解芯片 w681512的相关性能。

PCM编译码器一.实验原理抽样定理在通信系统、信息传输理论方面占有十分重要的地位。

抽样过程是模拟信号数字化的第一步，抽样性能的优劣关系到通信设备整个系统的性能指标。

利用抽样脉冲把一个连续信号变为离散时间样值的过程称为抽样，抽样后的信号称为脉冲调幅（PAM）信号。

抽样定理指出，一个频带受限信号m(t)，如果它的最高频率为fh，则可以唯一地由频率等于或大于2fh的样值序列所决定。

在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。

并且，从抽样信号中可以无失真地恢复出原始信号。

通常将语音信号通过一个3400 Hz低通滤波器（或通过一个300～3400Hz 的带通滤波器），限制语音信号的最高频率为3400Hz，这样可以用频率大于或等于6800 Hz的样值序列来表示。

实际上，设计实现的滤波器特性不可能是理想的，对限制最高频率为3400Hz 的语音信号，通常采用8KHz抽样频率。

这样可以留出一定的防卫带（1200Hz）。

当抽样频率fs 低于2倍语音信号的最高频率fh，就会出现频谱混迭现象，产生混迭噪声，影响恢复出的话音质量。

在抽样定理实验中，采用标准的8KHz抽样频率，并用函数信号发生器产生一个频率为fh 的信号来代替实际语音信号。

通过改变函数信号发生器的频率fh，观察抽样序列和低通滤波器的输出信号，检验抽样定理的正确性。

PCM编译码模块将来自用户接口模块的模拟信号进行PCM编译码，该模块采用MC145540集成电路完成PCM编译码功能。

该器件具有多种工作模式和功能，工作前通过显示控制模块将其配置成直接PCM模式（直接将PCM码进行打包传输），使其具有以下功能：1、对来自接口模块发支路的模拟信号进行PCM编码输出。

2、将输入的PCM码字进行译码（即通话对方的PCM码字），并将译码之后的模拟信号送入用户接口模块。

PCM编译码器模块电路与ADPCM编译码器模块电路完全一样，由语音编译码集成电路U502（MC145540）、运放U501（TL082）、晶振U503（20.48MHz）及相应的跳线开关、电位器组成。

pcm编译码器实验报告PCM编码器实验报告摘要：本实验旨在通过使用PCM编码器来对模拟信号进行数字化编码，以便在数字通信系统中进行传输和处理。

实验结果表明，PCM编码器能够有效地将模拟信号转换为数字信号，并且在一定程度上保持了信号的原始信息。

本实验为数字通信系统的设计和优化提供了重要的参考和实践基础。

引言：随着数字通信技术的不断发展，PCM编码器作为一种重要的数字信号处理技术，被广泛应用于语音通信、数据传输、音频存储等领域。

PCM编码器能够将模拟信号转换为数字信号，从而实现信号的数字化处理和传输。

本实验旨在通过对PCM编码器的实验研究，探讨其在数字通信系统中的应用和性能表现。

实验目的：1. 了解PCM编码器的基本原理和工作过程；2. 掌握PCM编码器的实验操作方法；3. 分析PCM编码器在数字通信系统中的应用和性能特点。

实验原理：PCM编码器是一种基于脉冲编码调制（PCM）原理的数字信号处理设备，其工作原理是将模拟信号进行采样、量化和编码，最终输出数字信号。

在PCM编码器中，采样率和量化位数是影响编码质量的重要参数，采样率越高、量化位数越大，编码精度越高。

实验过程：1. 连接实验设备，调试参数；2. 输入模拟信号，观察编码输出；3. 调整采样率和量化位数，比较编码效果；4. 记录实验数据，分析结果。

实验结果：通过实验观察和数据分析，我们发现在一定范围内，增加采样率和量化位数可以提高PCM编码器的编码精度，但是也会增加系统的复杂度和成本。

另外，我们还发现在一定程度上，PCM编码器能够有效地保持原始信号的信息，但是在高频信号和动态范围较大的信号上，编码效果会有所下降。

结论：本实验通过对PCM编码器的实验研究，深入理解了其工作原理和性能特点，为数字通信系统的设计和优化提供了重要的参考。

未来的研究方向包括进一步优化编码器的算法和结构，提高编码精度和系统性能。

同时，还可以探索PCM编码器在不同应用场景下的性能表现，为其在实际工程中的应用提供更多的参考和指导。

PCM/ADPCM编译码实验一、实验原理和电路说明PCM/ADPCM编译码模块将来自用户接口模块的模拟信号进行PCM/ADPCM编译码，该模块采用MC145540集成电路完成PCM/ADPCM编译码功能。

该器件工作前通过显示控制模块将其配置成直接PCM或ADPCM模式，使其具有以下功能：1、对来自接口模块发支路的模拟信号进行PCM编码输出。

2、将输入的PCM码字进行译码（即通话对方的PCM码字），并将译码之后的模拟信号送入用户接口模块。

电路工作原理如下：PCM/ADPCM编译码模块中，由收、发两个支路组成，在发送支路上发送信号经U501A 运放后放大后，送入U502的2脚进行PCM/ADPCM编码。

编码输出时钟为BCLK（256KHz），编码数据从语音编译码集成电路U502（MC145540）的20脚输出（DT_ADPCM1），FSX为编码抽样时钟（8KHz），晶振U503（20.48MHz）。

编码之后的数据结果送入后续数据复接模块进行处理，或直接送到对方PCM/ADPCM译码单元。

在接收支路中，收数据是来自解数据复接模块的信号（DT_ADPCM_MUX），或是直接来自对方PCM/ADPCM编码单元信号（DT_ADPCM2），在接收帧同步时钟FSX（8KHz）与接收输入时钟BCLK（256KHz）的共同作用下，将接收数据送入U502中进行PCM/ADPCM译码。

译码之后的模拟信号经运放U501B放大缓冲输出，送到用户接口模块中。

二、实验内容及现象记录与分析1.准备工作：加电后，将KB03置于左端PCM编码位置，此时MC145540工作在PCM编码状态。

将K501设置在右边。

2.PCM/ADPCM编码信号输出时钟和抽样时钟信号观测①输出时钟和抽样时钟即帧同步时隙信号观测：测量、分析和掌握PCM编码抽样时钟信号与输出时钟的频率、占空比以及它们之间的对应关系等。

记录与分析：输出时钟。

由图中右侧测量数据可见，抽样信号频率为8kHz，输出时钟信号频率为256kHz（见下图CH2频率，上图测得为260.4kHz存在误差，因为时间轴选取得太密）。

pcm编译码器实验报告PCM编码器实验报告引言在现代通信领域中，数字信号处理技术扮演着至关重要的角色。

PCM编码器作为一种数字信号处理技术的应用，被广泛应用于音频和语音通信系统中。

本文将介绍PCM编码器的原理、实验过程和结果，并对其性能进行评估和分析。

一、PCM编码器的原理PCM编码器（Pulse Code Modulation Encoder）是一种将模拟信号转换为数字信号的技术。

其基本原理是将连续的模拟信号离散化，然后将每个采样值用二进制数表示。

PCM编码器由采样、量化和编码三个步骤组成。

1. 采样采样是将连续的模拟信号在时间上进行离散化的过程。

在实验中，我们使用了一个采样频率为Fs的采样器对模拟信号进行采样。

采样频率决定了信号在时间轴上的离散程度，过低的采样频率会导致信号失真，而过高的采样频率则会浪费计算资源。

2. 量化量化是将连续的采样值映射为离散的量化级别的过程。

在实验中，我们使用了一个分辨率为N的量化器对采样值进行量化。

分辨率决定了量化级别的数量，过低的分辨率会导致信息丢失，而过高的分辨率则会增加编码的复杂性。

3. 编码编码是将量化后的离散值用二进制数表示的过程。

在实验中，我们使用了一种线性编码的方法，将每个量化级别映射为一个二进制码字。

编码后的二进制数可以通过数字信号传输或存储。

二、实验过程为了验证PCM编码器的性能，我们设计了一套实验方案，包括信号生成、PCM 编码器实现和性能评估三个步骤。

1. 信号生成我们选择了一个简单的音频信号作为实验输入信号。

通过声卡输入设备，我们将音频信号输入到计算机中。

在计算机上，我们使用MATLAB软件对音频信号进行处理，包括采样频率和量化分辨率的设置。

2. PCM编码器实现为了实现PCM编码器，我们使用MATLAB编程语言编写了一段代码。

该代码根据采样和量化的参数，对输入信号进行采样、量化和编码，最终输出PCM编码的二进制数据。

3. 性能评估为了评估PCM编码器的性能，我们使用了两个指标：信噪比（SNR）和失真度。

PCM编译码的实验报告篇一：实验十一：PCM编译码实验报告实验报告哈尔滨工程大学教务处制实验十一PCM编译码实验一、实验目的1.掌握PCM编译码原理。

2.掌握PCM基带信号的形成过程及分接过程。

3.掌握语音信号PCM编译码系统的动态范围和频率特性的定义及测量方法。

二、实验仪器1.双踪示波器一台2.通信原理Ⅵ型实验箱一台3. M3:PCM与ADPCM编译码模块和M6数字信号源模块4.麦克风和扬声器一套三、实验步骤1．实验连线关闭系统电源，进行如下连接：非集群方式2.熟悉PCM编译码模块，开关K1接通SL1，打开电源开关。

3．用示波器观察STA、STB，将其幅度调至2V。

4.用示波器观察PCM编码输出信号。

当采用非集群方式时：测量A通道时：将示波器CH1接SLA（示滤波器扫描周期不超过SLA的周期，以便观察到一个完整的帧信号），CH2接PCMAOUT，观察编码后的数据与时隙同步信号的关系。

测量B通道时：将示波器CH1接SLB，（示滤波器扫描周期不超过SLB的周期，以便观察到一个完整的帧信号），CH2接PCMBOUT，观察编码后的数据与时隙同步信号的关系。

当采用集群方式时：将示波器CH1接SL0，（示滤波器扫描周期不超过SL0的周期，以便观察到一个完整的帧信号），CH2分别接SLA、PCM A OUT、SLB、PCM B OUT以及PCM_OUT，观察编码后的数据所处时隙位置与时隙同步信号的关系以及PCM信号的帧结构（注意：本实验的帧结构中有29个时隙是空时隙，SL0、SLA及SLB的脉冲宽度等于一个时隙宽度）。

开关S2分别接通SL1、SL2、SL3、SL4，观察PCM基群帧结构的变化情况。

5.用示波器观察PCM译码输出信号示波器的CH1接STA，CH2接SRA，观察这两个信号波形是否相同(有相位差)。

示波器的CH1接STB，CH2接SRB，观察这两个信号波形是否相同(有相位差)。

6.用示波器定性观察PCM编译码器的动态范围。

PCM编码器实验报告1. 引言在通信系统中，音频信号的传输是一项重要的任务。

为了有效地传输音频信号，需要对其进行编码和解码处理。

本实验将介绍PCM编码器的设计和实现过程。

2. 实验目的本实验的目的是设计和实现PCM编码器，将模拟音频信号转换为数字信号。

通过实验，我们将了解PCM编码器的原理，并验证其在音频信号传输中的有效性。

3. 实验原理PCM（脉冲编码调制）是一种常用的音频信号编码方法。

其基本原理是将模拟音频信号离散化为一系列数字样本，并将每个样本量化为特定的二进制码字。

PCM编码器的主要步骤包括采样、量化和编码。

首先，模拟音频信号按照一定的采样频率进行采样，得到一系列采样值。

然后，每个采样值经过量化处理，将连续的模拟值转换为离散的数字值。

最后，将每个数字值编码为相应的二进制码字，以便传输或存储。

4. 实验步骤步骤1：信号采样在本实验中，我们选择了一个模拟音频信号作为输入。

首先，使用采样设备对该音频信号进行采样。

采样频率的选择应根据音频信号的特性和传输要求进行确定。

步骤2：量化处理采样得到的模拟音频信号是连续的，需要将其离散化为一系列数字样本。

量化是将连续信号转换为离散信号的过程。

根据量化精度的不同，可以将其分为均匀量化和非均匀量化。

本实验中，我们选择了均匀量化的方式。

步骤3：编码处理量化后的信号需要进一步编码为二进制码字。

编码器可以使用各种编码技术，如差分编码、熵编码等。

在本实验中，我们选择了一种简单的编码方式，将每个量化样本直接转换为二进制码字。

步骤4：输出编码结果完成编码处理后，将编码结果输出供进一步传输或存储。

可以通过串口、网络等方式将编码结果传输到接收端，或将其保存到文件中。

5. 实验结果分析通过本实验，我们成功设计和实现了PCM编码器。

将实验中选择的模拟音频信号进行采样、量化和编码处理后，得到了相应的二进制码字。

通过对编码结果的分析，可以验证PCM编码器的有效性和准确性。

6. 实验总结本实验通过对PCM编码器的设计和实现，深入了解了PCM编码的原理和过程。

4.pcm编译码 - 通信原理实验报告
PCM是指Pulse Code Modulation（脉冲编码调制）的缩写，是一种数字通信技术，
它常用于将模拟信号转换为数字信号，并将其传输到接收站。

它通过将实时信号转换为一
系列数字并进行抽样数据，以到达目标呈现出模拟信号序列从而实现数据通信的传输。

一般来说，编码技术会将模拟信号处理成“文本”，PCM 将处理成已经精确编号的digit，最后的处理都是电信号。

PCM编码的完整过程可以分为三步：第一步是模拟信号的采样，把时域中的信号采集成数次采样，第二步是编码，将采样的信号的值编码成digits，第三步是字节组装，把编码的digits 放进字节中，再发出。

下面就重点介绍PCM编码的
模拟信号采样过程和字符组装过程。

首先介绍模拟信号采样。

PCM编码首先会把信号采样，即把时间域中的模拟信号，采
集成离散点并组织成序列，如此会确定数字采样值。

采样频率越高、采样数据越多，就可
以更好地反映出模拟信号的变化，即保留越多的信号特性，由此可以看出，采样是PCM编
码的重要环节。

接下来介绍字节组装。

PCM编码会将采样的数据进行编码，将数据放入字节中，最后
进行发送。

数据编码是将A/D转换的精确采样数据转换为一个数字码，以便可以传输或存
储数据。

通常压缩率会越高，所需的传输带宽也会越小，这就可以大幅度节省传输成本。

以上就是PCM编码的基本流程。

PCM编码是一种把模拟信号转换为数字信号的重要技术，被广泛应用于通信系统、数字音频传输系统中。

优点是能够实现远程传输、信号增强，同时有较高的稳定性。

实验四脉冲编码调制(pcm)实验一、实验目的通过本实验,学生应达到以下要求: 1,了解语音信号pcm编译码的工作原理及实现过程. 2,验证pcm编译码原理. 3,初步了解pcm专用大规模集成电路的工作原理和应用. 4,了解语音信号数字化技术的主要指标,学习并掌握相应的测试方法.二、实验内容本实验可完成以下实验内容：? 观察测量pcm调制解调的各种时隙信号 ? 观察编译码波形? 测试动态范围、信噪比和系统频率特性 ? 对系统性能指标进行测试和分析? 系统输出信噪比特性测量? 编码动态范围和系统动态范围测量 ? 系统幅频特性测量 ? 空载噪声测量三、基本原理脉冲编码(pcm)技术已经在数字通信系统中得到了广泛的应用.十多年来,由于超大规模集成技术的发展,pcm通信设备在缩小体积,减轻重量,降低功耗,简化调试以及方便维护等方面都有了显著的改进.目前,数字电话终端机的关键部件,如编译码器(codec)和话路滤波器等都实现了集成化.本实验是以这些产品编排的 pcm 编译码系统实验,以期让实验者了解通信专用大规模集成电路在通信系统中应用的新技术. pcm 数字电话终端机的构成原理如图 4.1 所示.实验只包括虚线框内的部分,故名 pcm编译码实验.发滤波器voice编码器合路发混合装置收滤波器译码器分路收图4.1 pcm数字电话终端机的结构示意图1、实验原理和电路说明pcm编译码系统由定时部分和pcm编译码器构成,电路原理图附于本章后. ? pcm编译码原理为适应语音信号的动态范围,实用的pcm编译码必须是非线性的.目前,国际上采用的均是折线近似的对数压扩特性.itu-t 的建议规定以 13 段折线近似的 a 律(a=87.56)和 15段折线近似的μ律(μ=255)作为国际标准.a 律和μ律的量化特性初始段如图 4.2 和图 4.3所示.a律和μ律的编译码表分别列于表1和表2.(附本章后) 这种折线近似压扩特性的特点是:各段落间量阶关系都是 2 的幂次,在段落内为均匀分层量化,即等间隔16个分层,这些对于用数字电路实现非线性编码与译码是极为方便的. ? pcm编译码器简介鉴于我国国内采用的是a律量化特性,因此本实验采用tp3067专用大规模集成电路,它是cmos工艺制造的单片pcma律编译器,并且片内带输入输出话路滤波器. tp3067的管脚如图4.4所示,内部组成框图如图4.5所示. tp3067的管脚定义简述如下:(1)vpo+ 收端功率放大器的同相输出端.(2)gnda 模拟地.所有信号都以此管脚为参考. (3)vpo- 收端功放的反相输出端.(4)vpi 收端功放的反相输入端.(5)vfro 接收部分滤波器模拟输出端. (6)vcc +5v电压输入.(7)fsr接收部分帧同步时隙信号,是一个8khz脉冲序列. (8)dr接收部分pcm码流解码输入端.(9)bclkr/clksel位时钟(bitclock),它使pcm码流随着fsr上升沿逐位移入dr端,位时钟可以为从 64khz 到 2048mhz 的任意频率.或者作为一个逻辑输入选择 1536mhz,1544mhz或2048mhz,用作同步模式的主时钟.(10)mclkr/pdn接收部分主时钟,它的频率必须为1536mhz,1544mhz或2048mhz.可以和mcklx异步,但是同步工作时可达到最佳状态.当 mclkx 接低电平,mclkr被选择为内部时钟,当 mclkx接高电平,该芯片进入低功耗状态.(11)mclkx发送部分主时钟,必须为1536mhz,1544mhz或2048mhz.可以和mclkr异步,但是同步工作时可达到最佳状态.(12)bclkx发送部分时钟,使pcm码流逐位移入dr端.可以为从64khz到2048mhz的任意频率,但必须和mclkx同步.(13)dx发送部分pcm码流编码输出端.(14)fsx发送部分帧同步时隙信号,为一个8khz的脉冲序列. (15)tsx漏极开路输出端,它在编码时隙输出低电平.(16)anlb 模拟反馈输入端.在正常工作状态下必须置成逻辑0.当置成逻辑1时,发送部分滤波器的输入端并不与发送部分的前置滤波器相连,而是和接收部分功放的vpo+相连.(17)gsx发送部分输入放大器的模拟基础,用于在外部同轴增益. （18）vfxi发送部分输入放大器的反相输入端。

《信息处理综合实验》实验报告（二）班级：姓名：学号：日期：2020-11-16实验二 PCM 编译码实验一、实验目的1. 理解PCM 编译码原理及PCM 编译码性能；2. 熟悉PCM 编译码专用集成芯片的功能和使用方法及各种时钟间的关系；3. 熟悉语音数字化技术的主要指标及测量方法。

二、实验内容及步骤PCM 编码原理验证(1). 设置工作参数设置原始信号为：“正弦”，1000hz，幅度为15（约2Vp-p）；(2). PCM 串行接口时序观察输出时钟和帧同步时隙信号观测：用示波器同时观测抽样脉冲信号（3TP7）和输出时钟信号（3TP8），观测时以3TP7 做同步。

分析和掌握PCM 编码抽样脉冲信号与输出时钟的对应关系（同步沿、脉冲宽度等）。

(3). PCM 串行接口时序观察抽样时钟信号与PCM 编码数据测量：用示波器同时观测抽样脉冲信号（3TP7）和编码输出信号（3TP4），观测时以3TP7 做同步。

分析和掌握PCM 编码输出数据与抽样脉冲信号（数据输出与抽样脉冲沿）及输出时钟的对应关系。

PCM 译码观测用导线连接3P4 和3P5，此时将PCM 输出编码数据直接送入本地译码器，构成自环。

用示波器同时观测输入模拟信号3TP1 和译码器输出信号3TP6，观测信号时以3TP1 做同步。

定性的观测解码信号与输入信号（1000HZ、2Vpp）的关系：质量、电平、延时。

PCM 频率响应测量将测试信号电平固定在2Vp-p，调整测试信号频率，定性的观测译码恢复出的模拟信号电平。

观测输出信号信电平相对变化随输入信号频率变化的相对关系。

用点频法测量。

测量频率范围：200Hz～4000Hz。

PCM 译码失真测量将测试信号频率固定在1000Hz，改变测试信号电平（输入信号的最大幅度为5Vp-p。

），用示波器定性的观测译码恢复出的模拟信号质量（通过示波器对比编码前和译码后信号波形平滑度）。

PCM 编译码系统增益测量DDS1 产生一个频率为1000Hz、电平为2Vp-p 的正弦波测试信号送入信号测试端口3P1。

PCM编译码的实验报告_实验报告_
实验报告
实验项目：PCM编码
实验日期：2019年9月30日
实验人员：闻某某
一、实验目的
本实验旨在探究并研究PCM（Pulse Code Modulation）编码的基本原理以及相关的实验步骤。

二、实验要求
1、观察PCM编码的基本流程；
2、了解PCM的原理；
3、在实验室做出PCM编码相关实验；
4、利用计算机模拟PCM编码过程。

三、实验内容
（1）实验器材：PCM编码装置、电脑、接线板、测试线等。

（2）主要实验过程：
（a）连接实验设备：对PCM编码装置进行安装，把实验设备用相应接线板与PCM编码装置进行接线，然后将电脑与装置连接起来。

（b）编码过程：通过电脑编写程序，完成PCM编码的编写，编写的程序经过装置，调用测试线完成编码过程，并将编码的信息在实验装置分辨率上进行可视化表示。

（c）接收与解码：电脑编写接收程序，完成编码信号的解码过程，分析解码信息和编码信息是否一致，以及解码过程产生的误码率等。

四、实验结果
（1）在实验中，按照相应实验步骤，成功地完成了PCM编码实验，并在实验装置上可视化显示了PCM编码信息；
（2）通过PCM编码系统，调用数据传输率，获得了高清晰度的PCM编码信息；
（3）可以观察到，在实验中编码后的误码率都在可接受范围内，而且可以得到较小的延时时间。

通过本次实验，可以加深对PCM编码的理解，了解它的原理和它的实验过程，更加熟练的使用PCM编码来实现可靠的数字信息传输。

同时，本实验也增强了我们对实验装置、实验程序及数字信号的辨认能力。

第1篇一、实验目的1. 理解通信编译码的基本原理，包括编码、解码和传输过程中的关键技术。

2. 掌握PCM、HDB3等常用编译码方法的原理和实现方法。

3. 熟悉通信编译码实验设备的使用方法，并能对实验结果进行分析。

二、实验器材1. 双踪示波器一台2. 通信原理型实验箱一台3. M3:PCM与ADPCM编译码模块和M6数字信号源模块4. 麦克风和扬声器一套三、实验原理1. 编码原理：将模拟信号转换为数字信号的过程称为编码。

常见的编码方法有PCM、HDB3等。

（1）PCM编码：PCM（脉冲编码调制）是一种常用的数字编码方法，其原理是将模拟信号进行采样、量化、编码，将连续的模拟信号转换为离散的数字信号。

（2）HDB3编码：HDB3（高密度双极性三电平）编码是一种数字基带信号，它是在AMI（非归零码）编码的基础上，引入破坏性偶极性和倒极性变换，使得信号在传输过程中不会出现连续的零电平，从而提高传输质量。

2. 解码原理：将数字信号恢复为模拟信号的过程称为解码。

解码过程与编码过程相反，主要包括反量化、反采样和低通滤波等步骤。

四、实验步骤1. 连线：根据实验要求，连接双踪示波器、通信原理型实验箱、PCM与ADPCM编译码模块、数字信号源模块、麦克风和扬声器。

2. 设置实验参数：打开实验箱电源，设置PCM与ADPCM编译码模块的参数，包括采样频率、量化位数等。

3. 观察PCM编码输出信号：用示波器观察STA、STB，将其幅度调至2V。

观察PCM编码输出信号，分析其时域和频域特性。

4. 观察HDB3编码输出信号：用示波器观察HDB3编码输出信号，分析其时域和频域特性。

5. 观察解码输出信号：观察解码后的模拟信号，分析其恢复效果。

6. 比较不同编码方法的性能：分析PCM编码和HDB3编码的优缺点，比较它们的性能。

五、实验结果与分析1. 观察到PCM编码输出信号为离散的数字信号，具有较好的抗干扰性能。

2. 观察到HDB3编码输出信号为非归零码，具有较好的传输质量。

PCM编译码的实验报告篇一：实验十一：PCM编译码实验报告实验报告哈尔滨工程大学教务处制实验十一 PCM编译码实验一、实验目的1. 掌握PCM编译码原理。

2. 掌握PCM基带信号的形成过程及分接过程。

3. 掌握语音信号PCM编译码系统的动态范围和频率特性的定义及测量方法。

二、实验仪器1. 双踪示波器一台2. 通信原理Ⅵ型实验箱一台3. M3:PCM与ADPCM编译码模块和M6数字信号源模块4. 麦克风和扬声器一套三、实验步骤1.实验连线关闭系统电源，进行如下连接：非集群方式2. 熟悉PCM编译码模块，开关K1接通SL1，打开电源开关。

3.用示波器观察STA、STB，将其幅度调至2V。

4. 用示波器观察PCM编码输出信号。

当采用非集群方式时：测量A通道时：将示波器CH1接SLA（示滤波器扫描周期不超过SLA的周期，以便观察到一个完整的帧信号），CH2接PCM A OUT，观察编码后的数据与时隙同步信号的关系。

测量B通道时：将示波器CH1接SLB，（示滤波器扫描周期不超过SLB的周期，以便观察到一个完整的帧信号），CH2接PCM B OUT，观察编码后的数据与时隙同步信号的关系。

当采用集群方式时：将示波器CH1接SL0，（示滤波器扫描周期不超过SL0的周期，以便观察到一个完整的帧信号），CH2分别接SLA、PCM A OUT、SLB、PCM B OUT以及PCM_OUT，观察编码后的数据所处时隙位置与时隙同步信号的关系以及PCM信号的帧结构（注意：本实验的帧结构中有29个时隙是空时隙，SL0、SLA及SLB的脉冲宽度等于一个时隙宽度）。

开关S2分别接通SL1、SL2、SL3、SL4，观察PCM基群帧结构的变化情况。

5. 用示波器观察PCM译码输出信号示波器的CH1接STA，CH2接SRA，观察这两个信号波形是否相同(有相位差)。

示波器的CH1接STB，CH2接SRB，观察这两个信号波形是否相同(有相位差)。

实验五 PCM编译码实验一、实验目的1.理解PCM编译码原理及PCM编译码性能；2.熟悉PCM编译码专用集成芯片的功能和使用方法及各种时钟间的关系；3.熟悉语音数字化技术的主要指标及测量方法。

二、实验仪器1.RZ9681实验平台2.实验模块：∙主控模块∙信源编码与时分复用模块-A33.100M四通道示波器4.信号连接线三、实验原理3.1抽样信号的量化原理模拟信号抽样后变成在时间离散的信号后，必须经过量化才成为数字信号。

模拟信号的量化分为均匀量化和非均匀量化两种。

把输入模拟信号的取值域按等距离分割的量化就称为均匀量化，每个量化区间的量化电平均取在各区间的中点，如下图所示。

qmqmqmqmqmq图3.1.2.1 均匀量化过程示意图均匀量化的主要缺点是无论抽样值大小如何，量化噪声的均方根值都固定不变。

因此，当信号()m t较小时，则信号量化噪声功率比也很小。

这样，对于弱信号时的量化信噪比就难以达到给定的要求。

通常把满足信噪比要求的输入信号取值范围定义为动态范围，那么，均匀量化时的信号动态范围将受到较大的限制。

为了克服这个缺点，实际中往往采用非均匀量化的方法。

非均匀量化是根据信号的不同区间来确定量化间隔的。

对于信号取值小的区间，其量化间隔v D 也小；反之，量化间隔就大。

非均匀量化与均匀量化相比，有两个突出的优点：首先，当输入量化器的信号具有非均匀分布的概率密度（实际中往往是这样）时，非均匀量化器的输出端可以得到较高的平均信号量化噪声功率比；其次，非均匀量化时，量化噪声功率的均方根值基本上与信号抽样值成比例，因此量化噪声对大、小信号的影响大致相同，即改善了小信号时的信噪比。

非均匀量化的实际过程通常是将抽样值压缩后再进行均匀量化。

现在广泛采用两种对数压缩，美国采用μ压缩律，我国和欧洲各国均采用A 压缩律。

本实验中PCM 编码方式也是采用A 压缩律。

A 律压扩特性是连续曲线，实际中往往都采用近似于A 律函数规律的13折线（A=87.6）的压扩特性。

PCM编译码实验报告实验目的本次实验的主要目的是了解并熟悉PCM编码和解码的过程，实现PCM编码和解码的功能，并掌握相关的实验技能。

实验环境本次实验使用了Visual Studio Code编译器和C++语言，使用了PCM编码解码库。

实验过程PCM编码PCM编码是将模拟音频信号转换为数字信号的过程。

其过程为：先将模拟信号采样，并将采样后的数值量化为离散值，再将离散值编码为数字信号。

PCM编码的实现过程如下：1.音频文件读取：使用WAV文件进行PCM编码实验，先读取WAV文件的头信息，获取音频信号的采样率、采样位数、声道数等信息。

然后读取音频数据部分，保存在数组中。

2.采样：读取到音频数据后，我们需要对其进行采样。

一般使用均匀采样的方式，按照一定的间隔从原始信号中取样，这样就得到了一系列的采样值。

3.量化：由于采样得到的数据是连续的，我们需要将其离散化。

一般采用线性量化的方式，将采样值映射到一组有限的、预先定义好的量化值中，这样就得到了一组离散的量化信号。

4.编码：将离散的量化值映射到特定的二进制编码中，以便在数字信道中传输。

编码方式有很多种，比较常用的是脉冲编码调制（PCM）编码，即将离散的量化信号一个一个地转换为二进制数字，每个采样点的所有位数都使用相同长度的二进制数字位数进行编码。

5.存储：将编码后的数字信号写入到文件中，即PCM文件。

PCM解码PCM解码是将数字信号转换为模拟音频信号的过程。

其过程为：将二进制序列解码为离散的数字信号，再将数字信号转换为模拟音频信号。

PCM解码的实现过程如下：1.音频文件读取：读取PCM文件，并获取其采样率、采样位数、声道数等信息。

2.解码：将二进制数字序列解码为离散的数字信号，即将PCM编码中的二进制数字转换为相应的离散量化值。

3.量化：将离散量化值转换为模拟信号数值。

一般使用线性内插法或者8倍抽样的方式进行量化，即将离散量化值插值为连续的模拟信号数值。

4.重建：将离散的模拟信号数值恢复成连续的原始声音信号。
