凸透镜成像实验作图题

八年级-上凸透镜成像练习题-答案一、选择题(本大题共5小题,每小题3分,共15分)1、常言道:水火不相容。

但用透明冰块磨制成的一个光学器件却可以取火,这个器件相当于()A、平面镜B、凸面镜C、凸透镜D、凹透镜2、下列光路图中,正确的是()3、蜡烛通过凸透镜在光屏上成清晰的实像,此时若用硬纸板将凸透镜遮住一半,则()A、光屏上不能成像B、能成像,像是原来的一半C、光屏上仍成完整的像,像比原来的暗D、只有把光屏移动到合适位置,才能成清晰的像4、在焦距为10cm的凸透镜前25cm处放一支点燃的蜡烛,那么在凸透镜另一侧的光屏上可以得到的是( )A、烛焰倒立、缩小的实像B、烛焰倒立、放大的实像C、烛焰倒立、缩小的虚像D、烛焰正立、放大的虚像5、(xx荆州中考)在“探究凸透镜成像的规律”时,把蜡烛放在凸透镜前30cm处,光屏上可接收到倒立、放大的像,若保持凸透镜位置不变,将蜡烛和光屏的位置对调一下,则在光屏上( )A、无法成像B、呈现正立、放大的像C、呈现倒立、放大的像D、呈现倒立、缩小的像二、填空题(本大题共3小题,每空1分,共6分)6、如图所示是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。

此时凸透镜所成的像是__________(选填“实”或“虚”)像,其成像的条件是。

7、(xx海南中考)小青将点燃的蜡烛分别放在如图所示的a、b、c点,探究凸透镜成像规律,蜡烛在点时,凸透镜右侧光屏上成的像最大,像是_______(选填“正立”或“倒立”)的。

8、如图是小伟通过实验得到的凸透镜的像距v和物距u关系的图像,由图可知凸透镜的焦距是cm;当物距为30cm时成像的特点是。

三、作图题(本大题共2小题,共6分)9、(3分)(xx遵义中考)如图所示为经过凸透镜折射后的两条光线,请在图中画出对应的入射光线。

10、(3分)(xx资阳中考)如图所示,画出光线ab和Oc通过凹透镜前后的完整光路。

四、实验探究题(本大题共2小题,共13分)11、(6分)(xx哈尔滨中考)某物理学习小组在研究“凸透镜成像规律”时,使用的器材如图(凸透镜的焦距是10cm,刻度尺上标记着点,相邻两点间距为10cm)。

L 1 L 2F F F F F F F F FFF F F F F FF F F FF F F F F F F 1 F 1 F 2F 2 《透镜》作图专题训练编号 姓名1. 画出下列图中凸透镜的折射光线的方向。

2. 画出下列图中凹透镜的折射光线的方向。

3. 完成下列透镜的光路。

4. 在下列各图中的适当位置画出一个合适的透镜。

5. 画出下列图中凸透镜的入射光线或折射光线的方向。

6. 画出下列图中凹透镜的折射光线或入射光线的方向。

7. 在下列方框中分别画一个合适的透镜，并确定其位置。

8. 在下列方框中分别画一个合适的透镜，并确定其位置。

9.（1）如图所示，L 1为入射光线，L 2为出射光线。

请在图中添加一个合理的光学器件。

（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。

（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。

请完成光路图。

F F4、请根据近视眼成因及矫正方法，在图5所示方框内画出矫正所需的透。

图5 图65、如图6所示，请你完成光路图。

6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。

潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。

请根据图中已有的光路，完成光路图，画出物体A的大致位置。

图7 图8 图97、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。

8、在图9中的虚线内填上适当的光学仪器。

9、在下图方框内补上光学元件. 10、请在图10中完成物体AB经凸透镜成像的光路图。

图10 图1111、请完成图11中的光路图。

图12 图1312、如图12所示，请画出入射光线经过凸透镜后的折射光线。

13、如图13所示是照相机的原理图，A’B’是AB的像。

请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。

绝密★启用前专题训练透镜作图1.如图1和图2所示的是光通过某种透镜前后的传播情况．请在图1和图2中的虚线框中分别画出适当类型的透镜示意图。

2.请在如图所示的甲乙方框中分别填入合适的透镜。

3.画出图中入射光线通过透镜后的折射光线。

4.如图所示，(两透镜焦距相同)根据已知光线画出原先的入射光线和后来的折射光线。

5.请画出光源S发出的光线SA通过凸透镜后的光路图。

(表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分)6.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。

7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)。

8.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。

请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。

9.如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像。

请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。

10.如图所示，点光源S发出的一条光线经平面镜反射后恰好通过凸透镜的焦点，请画出该条光线的反射光线及经过凸透镜后的折射光线的光路图。

11.请画出由S点发出的光经过凸透镜后的折射光线。

12.图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′。

13.凸透镜的成像规律可以通过画光路图去理解。

在光路图中凸透镜用甲图表示，O点为光心，F为焦点，图乙中A′B′是物体AB经透镜所成的像。

B、B′两点到光心的距离均为2f。

(1)请画出图乙中这两条入射光线的出射光线，完成凸透镜成像的光路图；(2)在图乙中，设物体AB的高度为ℎ1，物体经透镜所成的像的高度为ℎ2，物理学中将ℎ2、ℎ1的比值称为放大率，用字母n表示，试运用几何知识证明n=1。

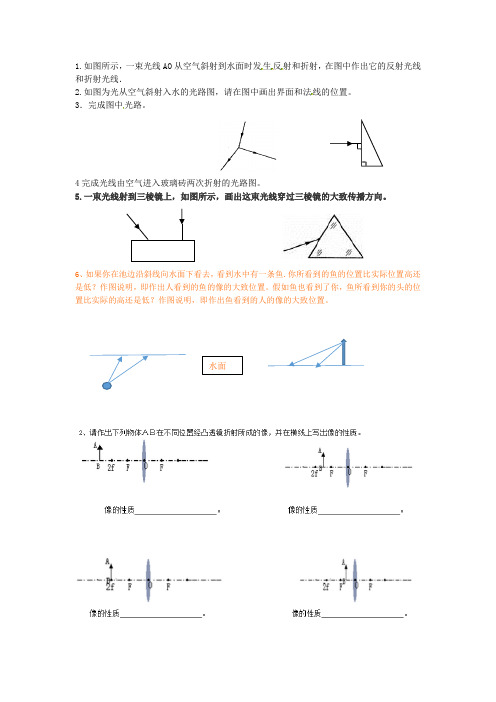

1.如图所示，一束光线AO从空气斜射到水面时发生反射和折射，在图中作出它的反射光线和折射光线．
2.如图为光从空气斜射入水的光路图，请在图中画出界面和法线的位置。

3．完成图中光路。

4完成光线由空气进入玻璃砖两次折射的光路图。

5.一束光线射到三棱镜上，如图所示，画出这束光线穿过三棱镜的大致传播方向。

6、如果你在池边沿斜线向水面下看去，看到水中有一条鱼.你所看到的鱼的位置比实际位置高还是低？作图说明，即作出人看到的鱼的像的大致位置。

假如鱼也看到了你，鱼所看到你的头的位置比实际的高还是低？作图说明，即作出鱼看到的人的像的大致位置。

中考物理作图题精练精解：作图题4 根据凸透镜成像规律作图一．考点一：透镜1．透镜分类：分为凸透镜和凹透镜两种。

2．凸透镜和凹透镜特征比较：考点二：凸透镜的成像规律及其应用1．凸透镜成像规律及应用2．凸透镜成像规律拓展：①焦点分界：2f是成放大实像与缩小实像的分界点，f是成实像与虚像的分界点。

②凸透镜成实像的动态规律：物体沿主光轴移动时，像和物移动方向一致，即物距减小(增大)，像距增大(减小)，像变大(小)；成虚像的动态规律：物体沿主光轴移动时，像和物移动方向一致，物近像近像变小，物远像远像变大。

（凸透镜成像变化规律口诀法：一焦分虚实，二焦分大小，虚像同侧正，实像异侧倒，物体移向凸透镜，实像变远且变大，虚像变近且变小。

）二．真题精练1.(2020年四川省自贡市中考真题)请在图中画出光线经过凹透镜后的光路图(F为焦点)。

【答案】【解析】【详解】由图可知，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：2.(2020年青海省中考真题)如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。

【答案】【解析】【详解】根据平行于主光轴的光线经凸透镜折射后通过焦点，画出经凸透镜折射后的光线；平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，射向焦点的光线入射到平面镜上，入射点为F，法线与凸透镜主光轴重合，根据反射角等于入射角，画出反射光线；该反射光线是从凸透镜焦点发出的，经凸透镜再次折射后将平行于主光轴射出，如图所示：3.(2020年内蒙古呼和浩特市中考真题)如图所示，画出两条光线经凸透镜折射后的光路图．( )【答案】【解析】【分析】要正确作出图中两条入射光线的折射光线，必须知道凸透镜的三条特殊光线：过焦点的光线、平行于主光轴的光线、过光心的光线经凸透镜折射后如何传播．【详解】平行于主光轴的光线经凸透镜折射后，折射光线通过焦点；过光心的光线其传播方向不变；如图所示：4.(2020年辽宁省营口市中考真题)如图所示，水平放置的凹透镜，F是它的焦点，光线a 经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。

精心整理凸透镜成像规律试题一、选择题（每小题2分，共40分）1、根据图6所示，可判断出蚂蚁到放大镜的距离（ ）???A 、小于焦距????????B 、大于焦距，小于两倍焦距??C 、等于两倍焦距????D 、大于两倍焦距 2A 大的像3A.4、A C ．20cm5焦距f 6程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（???） A ．6cm???B ．10cm???C ．16cm??D ．20cm 7、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。

要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动 B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动 C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动8小明同学在“探究凸透镜成像的规律”实验时，??????D.10cm 处C.正立、u2=20厘米，?） 15厘米，10厘米，11、某物体通过凸透镜在屏上成一个缩小的清晰的像,现将物距减半,则下列判断正确的是()?A 一定在屏上成一个缩小的像???B 一定在屏上成一个放大的像C 一定在屏上成一个等大的像???D 屏上肯定有像,但大小不确定?12、在探究“凸透镜成像规律”时，提出的探究问题应该是（??）A ．凸透镜对光是否有会聚作用???????B ．凸透镜对光是否有发散作用C ．像的虚实、大小、正倒跟物距有什么关系13A 镜14A C 15A 12cm 16合实际?A ．?C D ．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用17、小强看远处的某点时，其光路如图2所示，则下列说法对的是（???）A ．小强的眼睛是近视眼，应配凹透镜做成的眼镜B ．小强的眼睛是近视眼，应配凸透镜做成的眼镜C ．小强的眼睛是远视眼，应配凸透镜做成的眼镜D ．小强的眼睛正常，无须配戴眼镜18、人的眼睛像一架神奇的照相机，对于近视者而言，远处物体经晶状体折射所形成像的位置以及相应的矫正方式是（???）A ．像落在视网膜的前方，需佩戴凹透镜矫正?????B ．像落在视网膜的前方，需佩戴凸透镜矫正C ．像落在视网膜的后方．需佩戴凹透镜矫正????D ．像落在视网膜的后方．需佩戴凸透镜矫正光光屏上出现清晰像的特点是???????????，据此人们制成了????????????????????。

八年级上凸透镜成像规律（含解析）一、单选题1.小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的像，墙壁、凸透镜和窗户的位置如图所示，则下列说法正确的是( ) .A. 墙壁上出现的是正立、缩小的实像B. 幻灯机是利用图中所示的成像规律工作的C. 向右移动凸透镜，在墙壁上还会出现一个像D. 用白纸挡住凸透镜一半，不能看到窗户完整的像2.如图是探究凸诱镜成像规律的装置，此时光屏上成清晰的像。

下列说法中正确的是（）A. 光屏上的像是一个倒立、放大的实像B. 此凸透镜的焦距小于10cmC. 若将蜡烛移动到30cm处，光屏移动到80cm处，会再次得到一个清晰的像D. 若在蜡烛和凸诱镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像3.在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像．接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验．下列情形可能发生的是（）A. 光屏向右移，能接收到清晰缩小的实像B. 光屏向左移，能接收到清晰放大的实像C. 光屏向左移，能接收到清晰缩小的实像D. 无论怎样移动光屏，都接收不到清晰的像4.小刚在“探究凸透镜成像规律”的实验中，用由发光二极管组成的“上”字屏代替蜡烛，他把“上”字屏放在原来放蜡烛的位置上，如图所示.移动光屏直至看到清晰像.此时他在不透光的白板光屏上看到的是图中的（）A. B. C. D.5.将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是( )A. 10cm<f<15cmB. 15cm<f<20cmC. 20cm<f<30cmD. 30cm<f<40cm6.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。

从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。

由此可以断定，此时防盗门镜的作用相当于一个（）A. 凸透镜B. 凹透镜C. 凸透镜和凹透镜D. 玻璃砖7.如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。

凸透镜成像规律（用作图方式理解）
当u=2f 时，成：倒立、等大、实像；像距：v ＝2f
当f <u<2f 时，成：倒立、放大、实像；像距：
v>2f
当u<f 时,成：正立，放大，虚像；像距：|v|>u 。

这个虚像由再条折射光线的反向延长线相交而成。

平面镜成像特点：物像对称，像是虚像（由反射
光线的反向延长线相交而成）
注意：
1、画图时，焦距大小可以取任意值，但同一个图中应相等。

2、画两条特殊光线：一条平行于主光轴，经凸透镜后折射经过焦点；一条经过光心，过凸透镜后传播方向不改变。

两光线的交点就是所成的像，不相交则不成像。

3、实像能用光屏承接；虚像不能用光屏承接，一般由反射光线（平面成的虚像）或折射光线（凸透镜成的虚像）的反向延长线相交而成。

4、规律总结：一倍焦距分虚实，二倍焦距分大小，物近像远像变大。

凸透镜成像练习题（附答案）A卷：基础训练一、选择题1、下列器材中，对光起发散作用的是（）A.凹面镜B.潜望镜C.凸透镜D.凹透镜2、如图所示，把人参泡在酒中，通过酒瓶看见的是人参的放大虚像，这时的瓶和酒相当于一个A.凸透镜B.凹透镜C.凸面镜D.凹面镜3、（2012湖南衡阳第3题）一凸透镜的焦距是8cm,将点燃的蜡烛放在离凸透镜12cm处，则所成的像是A.正立、缩小的虚像B.倒立、放大的实像C.倒立、缩小的实像D.倒立、缩小的虚像4、下图所示是“天网监控系统”的重要组成部分一一摄像头，该摄像头的主要光学部件是A.凸透镜B.凹透镜C.平面镜D.凹面镜5、一物体沿凸透镜的主光轴移动，当物距为15cm时，在凸透镜另一侧的光屏上得到一个放大的实像，当物距为30cm 时，它的像一定是（）A.放大的实像B.缩小的实像C.放大的虚像D.缩小的虚像6、点燃的蜡烛放置在离凸透镜15cm处，在透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为A.5cmB.10cmC.15cmD.20cm7、昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为10cm,利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。

在一次实验中，小明不小心把盒盖上的凸透镜打碎了。

为了修好观察盒・，老师分别给他提供了焦距为4cm、8cm、10cm和12cm的凸透镜各一个，他应该选择：A.焦距为4cm的凸透镜B.焦距为8cm的凸透镜C.焦距为10cm的凸透镜D.焦距为12cm的凸透镜8、（2012江苏南京，第4题）把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。

若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A.倒立、缩小的实像B.倒立、放大的实像C.正立、放大的实像D.正立、缩小的虚像9、某同学们在研究凸透镜成像规律时作了如下的记录：当物体距ul=30厘米时，在光屏上出现倒立、缩小的像；当物距u2=20厘米，在光屏上出现倒立、放大的像；当物距u=10厘米，在光屏上始终得不到像。

八年级物理凸透镜成像作图题实验题专题训练含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．请在图中完成透镜的光路图（F为透镜的焦点，P为2倍焦距处）。

2．根图中的两条光线，画出相应的入射光线或折射光线。

3．如图所示，请画出两条光线通过凹透镜之后的光路图。

4．如图所示，入射光线平行于主光轴，请在图中画出它经凸透镜折射后的光线。

5．请画出由S点发出的光线经过凸透镜折射后的光线。

（图中字母F为凸透镜的焦点）6．请按要求完成下列作图：(1)画出图甲中入射光线的反射光线；(2)完善图乙的光路图。

二、实验题7．小明同学在做“探究凸透镜成像现律”的实验，(1)如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=______________cm。

(2)小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是_________（选填“照相机”、“放大镜”或”投影仪”）(3)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图像，由图像可知，当2f>u＞f时，物体移动速度____________（选“大于”、“小于“或“等于”）像移动的速度。

8．小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10cm。

（1）实验过程中，凸透镜始终固定在光具座50cm刻度线处。

当蜡烛距离凸透镜15cm 时，移动光屏，可在光屏上得到一个倒立、______的实像（选填“放大”、“等大”或“缩小”）；（2）接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向______透镜方向移动（选填“靠近”或“远离”）此时的像与步骤（1）中的像相比，大小将变______；（3）如图乙所示，小伟将蜡烛固定在光具座10cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是______（选填“放大镜”、“投影仪”或“照相机”）。
