接地电阻测试仪简单使用说明书

接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。

（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。

3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。

4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

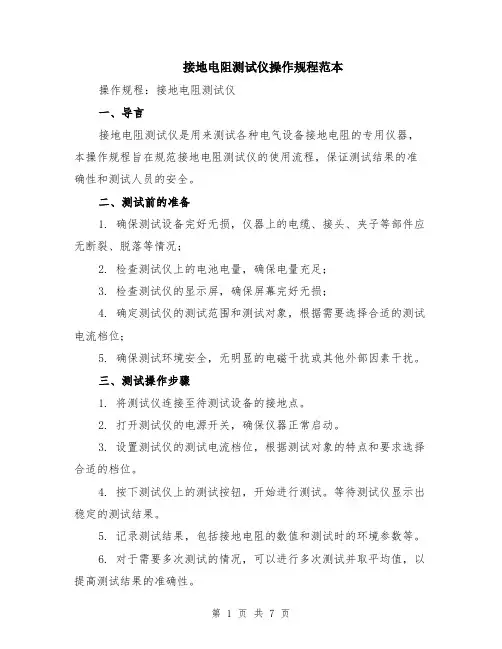

接地电阻测试仪操作规程范本操作规程：接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器，本操作规程旨在规范接地电阻测试仪的使用流程，保证测试结果的准确性和测试人员的安全。

二、测试前的准备1. 确保测试设备完好无损，仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况；2. 检查测试仪上的电池电量，确保电量充足；3. 检查测试仪的显示屏，确保屏幕完好无损；4. 确定测试仪的测试范围和测试对象，根据需要选择合适的测试电流档位；5. 确保测试环境安全，无明显的电磁干扰或其他外部因素干扰。

三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。

2. 打开测试仪的电源开关，确保仪器正常启动。

3. 设置测试仪的测试电流档位，根据测试对象的特点和要求选择合适的档位。

4. 按下测试仪上的测试按钮，开始进行测试。

等待测试仪显示出稳定的测试结果。

5. 记录测试结果，包括接地电阻的数值和测试时的环境参数等。

6. 对于需要多次测试的情况，可以进行多次测试并取平均值，以提高测试结果的准确性。

7. 测试完毕后，关闭测试仪的电源开关。

四、注意事项1. 在操作过程中要保持仪器的稳定性，不得随意移动或摇晃测试仪。

2. 确保测试仪与待测试设备的接地点良好接触，不得存在松动或不良接触等情况。

3. 在进行测试时，不得有其他电气设备的工作状态与被测设备存在干扰。

4. 严禁在强电场或带电设备附近进行测试，以免造成安全事故。

5. 在测试过程中，如发现异常情况或仪器故障，应立即停止测试并排除故障。

6. 遵守测试仪器的使用说明和维护要求，保证仪器长期有效使用。

五、维护与保养1. 使用完毕后，及时清理测试仪上的灰尘和污渍，保持仪器干净整洁。

2. 定期检查测试仪的电池电量，保证电量充足。

3. 不得私自拆卸或更换测试仪的重要部件，如有需要，应联系专业人员进行维修。

4. 定期进行仪器的校准与检测，保证测试结果的准确性。

5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中，避免日晒、雨淋和摔落。

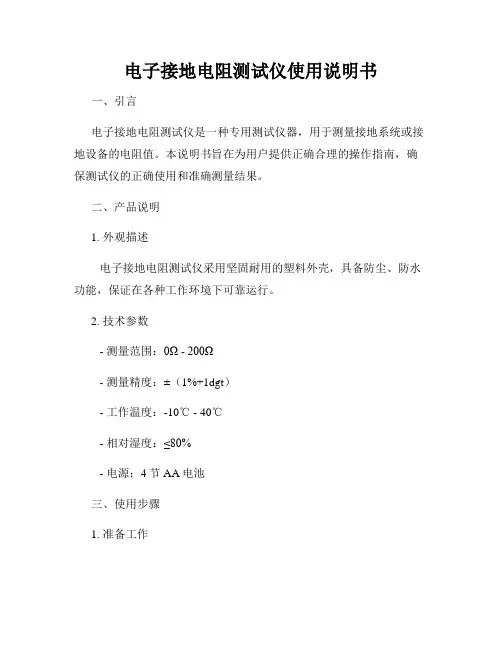

电子接地电阻测试仪使用说明书一、引言电子接地电阻测试仪是一种专用测试仪器，用于测量接地系统或接地设备的电阻值。

本说明书旨在为用户提供正确合理的操作指南，确保测试仪的正确使用和准确测量结果。

二、产品说明1. 外观描述电子接地电阻测试仪采用坚固耐用的塑料外壳，具备防尘、防水功能，保证在各种工作环境下可靠运行。

2. 技术参数- 测量范围：0Ω - 200Ω- 测量精度：±（1%+1dgt）- 工作温度：-10℃ - 40℃- 相对湿度：≤80%- 电源：4节AA电池三、使用步骤1. 准备工作a. 确保接地系统或接地设备处于正常工作状态，并且没有任何电源供电。

b. 通过电池仓盖上的开关将测试仪的电源打开。

2. 连接测量线a. 将测试仪的测试线（一根红色，一根黑色）分别连接到接地系统或接地设备上。

b. 确保测试线与接地系统或接地设备的触点紧密接触，以确保测量结果准确可靠。

3. 开始测试a. 测量前，请按下仪器面板上的“归零”按钮，将仪器进行归零处理，以保证测试的准确性。

b. 按下“开始”按钮，测试仪将开始测量接地系统或接地设备的电阻值。

c. 等待测试仪完成测量并显示结果。

4. 读取结果a. 测量完成后，测试仪将显示接地系统或接地设备的电阻值。

b. 请仔细阅读显示屏上的数值，并记录下测量结果。

5. 关机a. 测试完成后，按下电池仓盖上的开关，将测试仪的电源关闭。

b. 断开测试线与接地系统或接地设备的连接。

四、注意事项1. 在使用过程中，请遵循操作规范，确保人身安全。

2. 在高温、潮湿或有易燃气体的环境中，禁止使用测试仪。

3. 在使用过程中，禁止将测试仪浸入液体中。

4. 请将测试仪放置在干燥、通风良好的环境中，避免长时间曝晒于阳光下。

5. 使用完毕后，请及时清洁测试仪的外壳，并妥善保管。

五、维护与保养1. 定期检查测试仪的电池电量，及时更换电池。

2. 如发现测试仪出现故障或异常情况，请及时联系售后服务中心进行维修或更换。

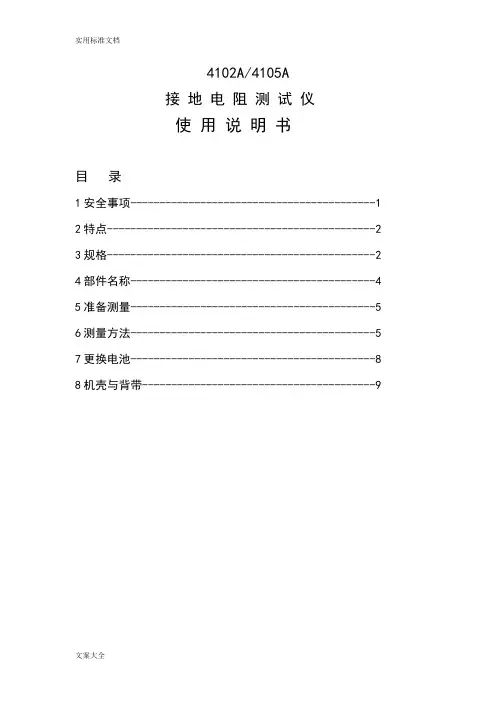

4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91．安全事项本仪器符合以下的标准●IEC 61010-1 CATⅢ-300V.二级●IEC 61O10-2-31●IEC 61557-1，5●IEC 60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。

在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之：危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。

为确保安全,以下的注意事项请务必遵守：(1)测试前请先确认量程选择开关已设定在适当的档位。

(2)测试导线的连接插头已紧密地插入端子内。

（3)主机于潮湿状态下．请勿作接线动作。

(4)在各档位中，请勿加载超于该量程额定值的电量。

(5)请勿在线接于被测物上时切换量程选择开关。

(6)测试端子间请勿加载超过200安培的交流或直流电压。

(7)请勿在易燃性场所测试，火花可能会引起爆炸。

(8)本测试器在使用中，出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。

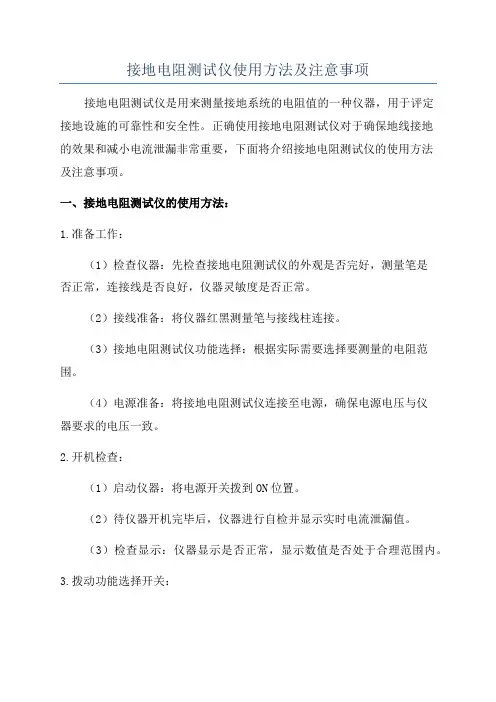

接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。

正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。

一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。

（2）接线准备：将仪器红黑测量笔与接线柱连接。

（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。

（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。

2.开机检查：（1）启动仪器：将电源开关拨到ON位置。

（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。

（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。

3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。

（2）选择仪器的自动测量模式或者手动测量模式。

4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。

（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。

（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。

5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。

（2）根据仪器说明书中给出的操作步骤进行校准。

二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。

如有高压设备，需关闭并确保降压完全。

（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。

2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。

（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。

3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。

接地电阻测试仪器使用手册1. 简介本使用手册旨在为用户提供接地电阻测试仪器的正确使用指南和操作说明。

请在使用前仔细阅读本手册，并遵循相关安全提示。

2. 操作步骤2.1 准备工作在操作接地电阻测试仪器之前，请确保以下准备工作已完成：- 检查电阻测试仪器的电源是否正常；- 将测试仪器连接到地线；- 确保测试仪器的探头干净、无损坏。

2.2 测试接地电阻遵循以下步骤进行接地电阻测试：1. 将测试仪器的电源打开，并确保仪器已完全启动。

2. 将测试探头与待测试的接地点连接。

3. 调整测试仪器的参数设置，如测试电流、测试时间等。

遵循相关标准或要求进行设置。

4. 按下测试按钮，开始测试。

5. 在测试完成后，记录测试结果。

注意事项：- 若测试结果超出预定范围，可能存在接地故障或不良连接。

请检查并修复问题后重新测试；- 测试时应注意保持测试仪器的稳定，并避免外界干扰；- 遵循测试仪器的维护保养要求，保持仪器的良好状态。

3. 安全提示使用接地电阻测试仪器时，请遵循以下安全提示：- 在测试过程中，确保操作人员穿戴适当的个人防护装备；- 避免在潮湿的环境中使用测试仪器；- 不要将测试仪器暴露在高温、高湿度或腐蚀性气体等恶劣环境中；- 在不使用测试仪器时，及时将其断电并储存于干燥、通风良好的环境中。

4. 维护保养为确保接地电阻测试仪器的正常运行和准确性，建议进行定期的维护保养：- 清洁仪器表面和探头，避免灰尘或污垢的积聚；- 定期校准测试仪器，以保持其准确性。

以上为接地电阻测试仪器使用手册的简要内容说明。

如需了解更详细的操作方法，请参阅设备制造商提供的详细说明书或与专业人员进行咨询。

祝您测试顺利！。

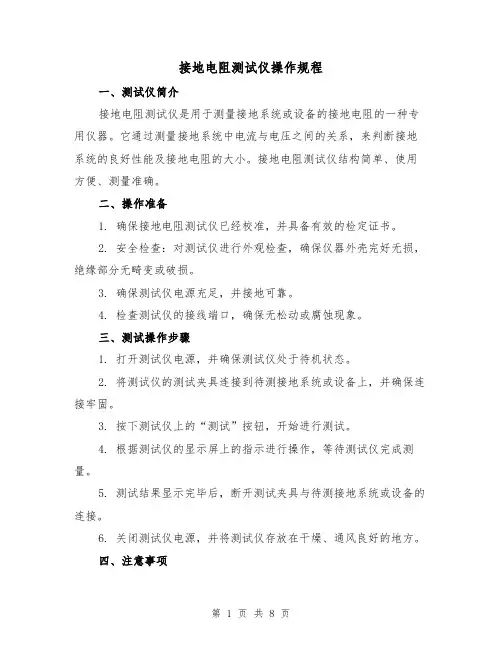

接地电阻测试仪操作规程一、测试仪简介接地电阻测试仪是用于测量接地系统或设备的接地电阻的一种专用仪器。

它通过测量接地系统中电流与电压之间的关系，来判断接地系统的良好性能及接地电阻的大小。

接地电阻测试仪结构简单、使用方便、测量准确。

二、操作准备1. 确保接地电阻测试仪已经校准，并具备有效的检定证书。

2. 安全检查：对测试仪进行外观检查，确保仪器外壳完好无损，绝缘部分无畸变或破损。

3. 确保测试仪电源充足，并接地可靠。

4. 检查测试仪的接线端口，确保无松动或腐蚀现象。

三、测试操作步骤1. 打开测试仪电源，并确保测试仪处于待机状态。

2. 将测试仪的测试夹具连接到待测接地系统或设备上，并确保连接牢固。

3. 按下测试仪上的“测试”按钮，开始进行测试。

4. 根据测试仪的显示屏上的指示进行操作，等待测试仪完成测量。

5. 测试结果显示完毕后，断开测试夹具与待测接地系统或设备的连接。

6. 关闭测试仪电源，并将测试仪存放在干燥、通风良好的地方。

四、注意事项1. 在进行接地电阻测试之前，必须确保待测接地系统或设备已断开电源，并切断与其他电源的连接。

2. 当测试仪正常工作时，禁止随意拆卸或更换测试夹具或其他配件。

3. 在测试仪正在进行测试的过程中，禁止进行任何干扰或操作。

4. 如发现测试仪工作异常或发生故障，应立即停止使用，并送修至专业维修部门。

5. 测试仪在非使用状态下应存放在避光、防尘、防潮、防震的环境中，避免长时间暴露在高温、高湿或剧烈震动的环境中。

五、维护保养1. 定期对接地电阻测试仪进行外观检查，确保仪器外壳完好无损。

2. 校准周期：每半年进行一次校准，校准结果应记录并保存。

3. 清洁：用干净软布轻轻擦拭测试仪外壳和连接器，不得使用有机溶剂或酸碱性溶液清洗。

4. 避免阳光直射：避免测试仪暴露在阳光直射下，以防仪器变形或老化。

5. 维修保养：所有维修保养工作必须由专业人员进行，且使用原厂配件。

六、安全警示1. 测试仪是一种精密仪器，使用时务必小心谨慎，切勿拆解或私自修理。

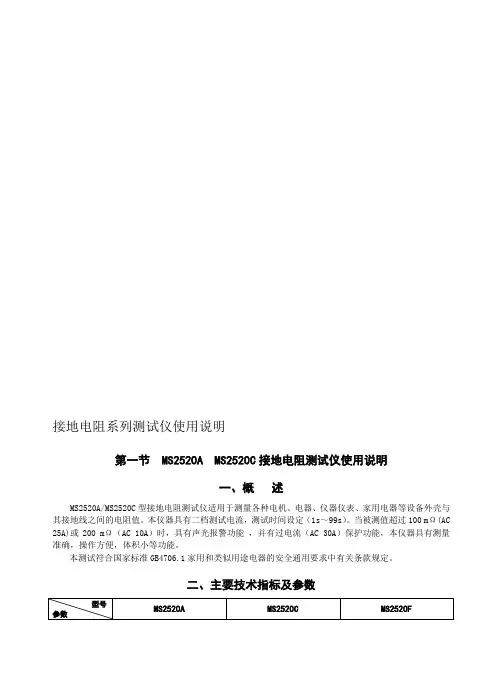

接地电阻系列测试仪使用说明第一节 MS2520A MS2520C接地电阻测试仪使用说明一、概述MS2520A/MS2520C型接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备外壳与其接地线之间的电阻值。

本仪器具有二档测试电流，测试时间设定（1s～99s）。

当被测值超过100 mΩ(AC 25A)或200 mΩ（AC 10A）时，具有声光报警功能，并有过电流（AC 30A）保护功能，本仪器具有测量准确，操作方便，体积小等功能。

本测试符合国家标准GB4706.1家用和类似用途电器的安全通用要求中有关条款规定。

二、主要技术指标及参数三、工作原理图(1) 全数显接地电阻测试仪工作原理图四、仪器面板结构及说明1.MS2520A/MS2520C接地电阻测试仪面板结构见图（2）和图（3）所示：图(2) 全数显MS2520A/C接地电阻测试仪前面板示意图图(3) 全数显MS2520A/C接地电阻测试仪后面板示意图（1）电源开关（2）电流调节旋钮（3）启动按钮（4）复位按钮（5）10A/25A选择开关（6）测试时间显示屏（7）测试电阻显示屏（8）测试电流显示屏（9）测试灯（红灯）（10）超阻灯（绿灯）（11）过电流灯（黄灯）（12）时间开关（13）时间预置（14）测量端（电压端）（15）测量端（电压端）（16）测量端（电流端）（17）测量端（电流端）（18）带熔断器电源插座（19）接地端2.MS2520F接地电阻测试仪前面板结构见图（4）所示：图(4) 全数显MS2520F接地电阻测试仪前面板示意图(1). 电源开关：按下打开电源,弹起关闭电源。

(2). 电流调节旋钮：用来调节测试电流大小，逆时针旋转变小。

(3). “启动”按钮：作为测试的起动开关。

(4). “复位”按钮：是设定参数数值输入的功能健，在测试时，作为开关闭敬报声位复开关。

在测试进行中，可作为中断测试的开关。

(5).“SET”键：作为设定其各项参数的确认键。

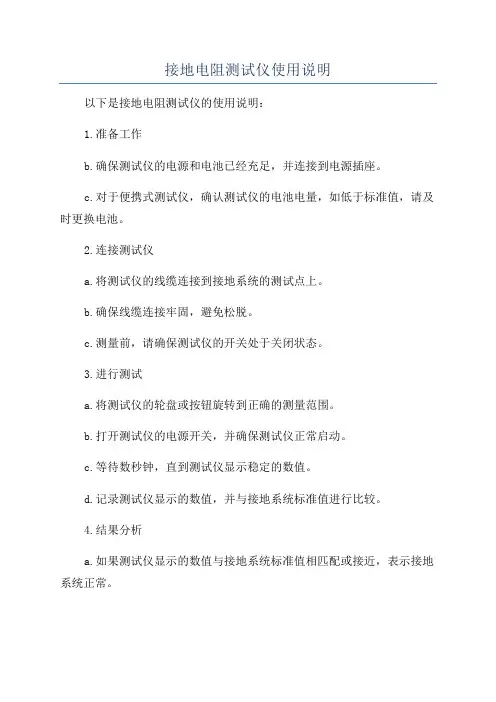

接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明：
1.准备工作
b.确保测试仪的电源和电池已经充足，并连接到电源插座。

c.对于便携式测试仪，确认测试仪的电池电量，如低于标准值，请及时更换电池。

2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。

b.确保线缆连接牢固，避免松脱。

c.测量前，请确保测试仪的开关处于关闭状态。

3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。

b.打开测试仪的电源开关，并确保测试仪正常启动。

c.等待数秒钟，直到测试仪显示稳定的数值。

d.记录测试仪显示的数值，并与接地系统标准值进行比较。

4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近，表示接地系统正常。

b.如果测试仪显示的数值与接地系统标准值相差较大，表示接地系统存在问题。

c.对于存在问题的接地系统，应及时找到问题并进行处理，以确保安全。

5.注意事项
a.在进行测试之前，应先通知相关人员，防止因测试而引起误操作。

b.避免测试时使用太长的线缆，以免影响测试结果。

c.在测试过程中，应保持测试仪和测试点之间的线路不受干扰。

d.遵循测试仪的操作手册，并避免过度使用或错误使用测试仪。

通过按照上述使用说明，用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。

在测试过程中，一定要保持仪器和测试点之间的稳定连接，并注意测试结果的合理性。

如发现异常情况，请及时采取措施解决问题，确保接地系统的安全和可靠性。

接地电阻测试仪使用说明目录1.产品概述2.技术参数3.器件准备3.1接地电极选择3.2接地电极安装4.测试方法4.1基本操作步骤4.2测试之前的准备4.3测试步骤5.结果分析6.使用注意事项7.故障排除8.售后服务1.产品概述2.技术参数-测量范围：0-200Ω-分辨率：0.1Ω-测量电流：100mA-电源：220VAC，50Hz-工作环境温度：0-50℃，相对湿度<80%3.器件准备3.1接地电极选择选择接地电极时，应根据实际测试环境和要求选择合适的电极类型。

常见的接地电极有铜杆、钢杆和不锈钢杆等。

根据接地系统的规模和土壤特性，选择适当的电极。

3.2接地电极安装安装接地电极时，首先选好合适的位置，然后将电极嵌入土壤中。

确保接地电极与土壤充分接触，并使用适当的工具将电极固定。

确保电极安装牢固，以免影响测量结果。

4.测试方法4.1基本操作步骤以下是接地电阻测试仪的基本操作步骤：1）确保接地电阻测试仪的电源开关处于关闭状态。

2）将测试仪的测试线（红色线）的夹子夹住要测量的接地电极。

3）将另一根测试线（黑色线）的夹子夹住测试仪的夹钳。

4）将测试仪的电源线插入220VAC电源插座。

5）打开测试仪的电源开关。

6）根据需要调整测试仪的测试范围。

4.2测试之前的准备在进行接地电阻测试之前，需要进行以下准备工作：1）确保接地系统无外电源输入，以免干扰测试结果。

2）清理接地电极及测试仪器的接线夹，确保良好的接触。

3）根据测试的环境要求，选择合适的测试范围。

4）检查测试仪器的电源线和测试线是否连接正确。

4.3测试步骤以下是接地电阻测试的步骤：1）按下测试仪的“启动/停止”按钮开始测试。

2）测试仪将发送一定大小的电流到接地电极。

3）测试仪会自动测量电阻值，并在显示屏上显示结果。

4）等待测试仪稳定后，记录电阻值。

5）如果需要重复测试，可以按下“清除”按钮重新开始。

5.结果分析6.使用注意事项1）测试仪器应由专业人员操作。

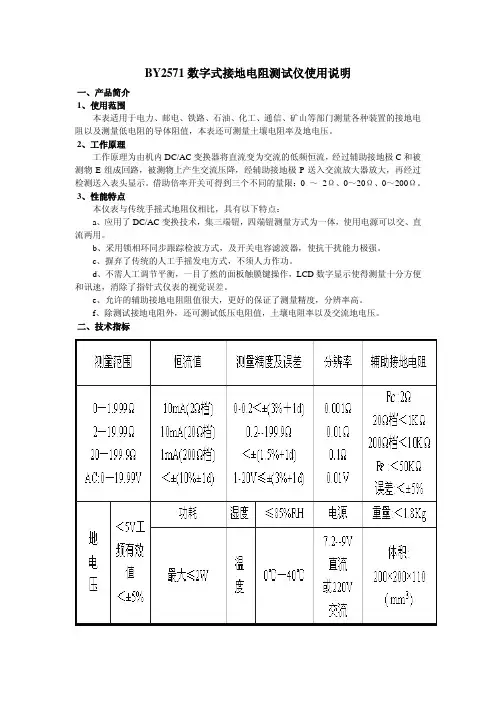

BY2571数字式接地电阻测试仪使用说明一、产品简介1、使用范围本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值，本表还可测量土壤电阻率及地电压。

2、工作原理工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检测送入表头显示。

借助倍率开关可得到三个不同的量限：0 ～2Ω、0～20Ω、0～200Ω。

3、性能特点本仪表与传统手摇式地阻仪相比，具有以下特点：a、应用了DC/AC变换技术，集三端钮，四端钮测量方式为一体，使用电源可以交、直流两用。

b、采用锁相环同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。

c、摒弃了传统的人工手摇发电方式，不须人力作功。

d、不需人工调节平衡，一目了然的面板触膜键操作，LCD数字显示使得测量十分方便和讯速，消除了指针式仪表的视觉误差。

e、允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。

f、除测试接地电阻外，还可测试低压电阻值，土壤电阻率以及交流地电压。

二、技术指标三、操作方法1、接地电阻测量（图1）a、沿被测接地E（C2 P2）和电位探针P1 及电流探针C1 依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

b、用专用导线将端子E（C2 、P2）、P1、C1 与探针所在位置对应连接。

c、开启电源开关“ON”选择合适档位轻按一下键，该档指示灯亮，表头LCD显示的数值即为被测得的接地电阻值。

2、土壤电阻率测量（如图二）测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1 、P1 、P2 、C2各端子与四根探针相连接。

若测出电阻值为R，则土壤电阻率按下式计算：ψ=2πRL。

ψ—土壤电阻率（Ωcm）、L—探针与探针之间的距离（cm）R—地阻仪的读数（Ω）。

接地电阻测试仪说明书一、简价HT2572接地电阻测试仪，是按照IEC，ISO，BS，VL，JIS等国际国内的安全标准要求而设计的，接地电阻的指标是衡量各种电器设备安全性能的重要指标之一。

它是在大电流（25A 或10A）的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流的指标的测试，以避免在绝缘性能下降（或损坏）时对人身的伤害。

本仪器测量精度高，速度快，使用方便，特别适用于要求高的实验室和自动检测线上使用。

新增断线报警功能（即开路报警）可以非常方变的知道仪器是否工作在正常测试状态。

新增断线报警功能（即开路报警）。

本仪器采用数字显示，读数方便,采用优化设计，整机具有极高的可靠性和稳定性，本测试仪适合于不同的标准：如符合GB4706.1-1998（或92）家用和类似用途电器的安全标准中，通用要求有关条款规定。

以及GB7000.1-1996灯具安全标准等。

二、技术规格1、测量范围： 1～200mΩ（25A） 1～600 mΩ（10A）2、测试时间： 1～99S（连续可调）±5%3、测试电压： AC 〈 10V4、测试电流： AC 5～30A ±5%5、断线报警： AC 5～30A ±5%6、报警电阻值： 1 mΩ～200 mΩ（AC 25A）（连续可调）±(5%±3个字)1 mΩ～600 mΩ（AC 10A）（连续可调）±(5%±3个字)7、使用条件：环境温度 0～40℃8、相对湿度：≤80%RH9、电源： AC 220V±10% 50HZ10、外形尺寸（mm）：350（w）*280(d)*145(h)三、特点HT2572接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备外壳与其电源接地之间的电阻值。

本仪器具有二档测试电流（R﹤200 mΩ( AC 25A)或200 mΩ﹤R ﹤600 mΩ(AC 10A)），测试时间设定（1～99S）。

接地电阻测试仪在信号设备接地电阻测试中有着较为广泛的应用，如：高柱信号机接地电阻测试、信号机械室综合防雷接地电阻测试等，其优点是抗干扰能力强、操作简单。

一、接地电阻测试仪按钮介绍1、接线端钮：接地极（E、E’）、电位极（P）、电流极（C）、用于连接相应的探测针。

2、调整旋钮：用于检流计指针调零。

3、倍率盘：显示测试倍率，×0.1、× l、×l0。

4、测量标度盘：测试标度所测接地电阻阻值5、测量盘旋钮：用于测试中调节旋钮：使检流计指针指于中心线。

6、倍率盘旋钮：调节测试倍率。

7、发电机摇把：手摇发电，为地阻仪提供测试电源接地极电位极电流极测量盘旋钮倍率盘旋钮调整旋钮测量盘指针摇把二、使用接地电阻测试仪测量步骤1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。

如测量高柱信号机地线电阻时的连接方法：电流极电位极接地极2、将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”与“E、”短接后的公共端相连。

②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。

3、将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4、将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。

5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。

6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。

此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

接地电阻测试仪器使用说明书
接地电阻测试仪器是一种用于测量接地系统电阻的工具。

本说
明书将介绍如何正确地使用接地电阻测试仪器。

在使用接地电阻测试仪器之前，请确保遵守以下安全注意事项：在测试过程中，避免触摸导电部分。

在使用仪器之前，检查设备是否完好无损。

在安装连接线时，确保连接牢固、接地良好。

测试过程中，避免有人靠近或干扰。

将测试仪器的接地线接入待测试的接地系统，确保连接牢固。

将测试仪器的电源线插入电源插座，接通电源。

按下仪器上的测量按钮，测试仪器将开始测量接地电阻。

测试
过程中，设备会显示测量结果。

测量完成后，按下仪器上的断开按钮，断开仪器与接地系统的
连接。

将测试仪器从电源插座中拔出，关闭电源。

如果在测试过程中遇到问题，可以参考以下故障排查方法：
检查连接线是否松动或破损。

检查接地系统是否存在故障。

重新启动测试仪器并重试测试。

使用前请阅读本说明书，确保正确理解和掌握使用方法。

在使用测试仪器过程中，请注意自身安全和设备安全。

如对测试仪器操作不熟悉，请先阅读相关教材或咨询专业人员。

请牢记以上使用说明，以确保正确地使用接地电阻测试仪器。

使用说明接地电阻测试仪MODEL 4105A目录1、安全警告2、特点3、技术规格—辅助接地极的有效性显示4、仪器布局5、测量准备5-1、电池电压检查5-2、接地线，简易测试探棒的连接6、测量6-1 测试原理6-2 精密测量6-3 简易测量7、电池更换8、外盒及附件说明8-1、外盒上盖的收纳方法8-2、肩带装配9、修理前确认事项1、安全警告● 本仪器根据IEC61010安全规格进行设计、生产，并且于检查合格后在最好状态下出货。

IEC 61010-1 过电压CAT III 300V 污染度2 / IEC 61010-2-31/IEC 61557-1，5/IEC 60529（IP54）● 本说明书包含警告和安全规则，记载了避免人身伤害事故和保持仪器能在长期良好状态下使用的注意事项。

因此，使用仪器前请仔细阅读操作指南。

警告● 使用前，通读并理解说明书中的操作指南。

● 请将说明书随身保存以确保可随时参阅。

● 请严格遵守说明书中指定的产品使用方法进行操作。

● 理解并遵守安全操作指示。

必须严格遵守上述操作说明。

如不遵守，测量时可能会导致人身伤害和仪器毁坏。

仪器上标志，提醒用户在操作时，必须参阅相关操作说明。

标志分为3种，请注意阅读其不同内容。

危险：表示操作不当会导致严重或致命的伤害。

警告：表示操作不当存在导致严重或致命的伤害的可能性。

注意：表示操作不当有可能会导致人身伤害或仪器毁坏。

危险● 测量前请确认量程开关设置在所需位置。

● 请勿在充满可燃性气体的环境里进行测量。

可能会产生火花引起爆炸。

● 请勿在仪器表面或手潮湿的情况下连接测试线或探棒。

● 测试时，请勿进行超量程输入。

● 测量时，请勿打开电池盖。

警告● 请勿在非正常情况下进行测量，例如：仪器机体损坏，仪表或测试线金属部件的裸露。

● 测试线或探棒连接在被测物上时，请勿切换量程开关。

● 请勿在仪器上安装替换部件或对仪器进行改造。

如果仪器损坏，请将其返回当地经销商进行检修。

接地电阻测试仪操作规程与步骤1 仪器面板说明（见操作面板）（1）电源开关。

（2）启动钮：按下时，测试灯亮，此时仪器的测试电压已启动，如接上负载就有相应的电流通过。

（3）复位钮：按下时，测试灯灭或超阻报警、过流报警停止，此时无电流输出。

（4）电流调节旋钮：调节此钮可使用电流输出为5～30A。

（5）遥控接口：接遥控测试枪（按用户要求进行选配）。

（6）（9）电阻检测端。

（7）（8）电流检测端。

（10）超阻和过流报警指示灯：当被测电阻超过设定报警时，此灯闪烁，同时蜂鸣器断续讯响；当出现过流时（﹥AC 30A），此灯连续亮，蜂鸣器持续讯响，同时输出中断。

（11）测试灯：该灯亮，表示测试电压已启动，灯灭表示电压中断。

（12）电流显示单位A。

（13）电流显示（0～30A）。

（14）电阻显示单位mΩ.（15）电阻显示：0～ mΩ（25A）/0～600 mΩ（10A）。

（16）时间显示单位S。

（17）时间显示：1～99s倒计时。

（18）定时开关：“开”时，为定时测试，测试时间在1～99s内任意设定；“关”时，为手动测试（不计时）。

（19）时间预置拨盘：可设定所需测试的时间值。

（20）开路报警开关：按下时具有开路报警功能，弹出时没有开路报警功能。

（21）报警预置调节电位器：在预置状态下调节此电位器，可设置报警电阻值。

（22）测试/预置键：按下时，在启动并调节电流调节选钮到规定输出电流时，可设置并显示报警电阻值；弹出时，为正常测试状态，显示屏读出的是测试阻值。

（23）200 mΩ/600 mΩ档选择开关：按下时，测量范围为0～600 mΩ，报警值为0～600 mΩ；弹出时，测量范围为0～ mΩ，报警值为0～200 mΩ。

2 使用与操作：本仪器配备一付（两组）测量线，红线组粗线接入测试仪红色电流接线柱（7），红线组细线接入测试仪红色电阻检测接线柱（6）；黑线组粗线接入测试仪黑色电流接线柱（8），黑线组细线接入测试仪黑色电阻检测接线柱（9）。
