耐压及接地电阻测试仪点检作业指示

接地电阻测试仪作业指导书一、概述接地电阻测试仪是用于测量接地系统电阻的专业设备，广泛应用于电力、通讯、建筑等领域。

本作业指导书旨在向操作人员提供准确、安全、有效地使用接地电阻测试仪的指导。

二、安全注意事项1. 在操作接地电阻测试仪之前，必须确认环境安全，确保无危险物质泄露或其他安全隐患。

2. 操作人员必须穿戴符合相关安全标准的防护设备，如安全鞋、手套等。

3. 严禁独自操作接地电阻测试仪，必须有其他人员在场进行监控和协助。

4. 严禁在潮湿或有爆炸危险的环境中进行测试。

5. 在测试过程中，必须按照操作手册中的规定进行连接和断开电路，避免触电风险。

三、操作步骤1. 准备工作a) 确认接地电阻测试仪的电源电压适配要求，并将其正确连接到相应电源。

b) 确认接地电阻测试仪的工作环境符合要求，避免干扰或损坏设备。

c) 将测试仪的测试夹具、导线等连接准备好。

2. 连接测试夹具a) 将测试夹具的夹钳分别连接到待测试的接地系统的不同位置，确保夹钳与接地系统之间良好接触。

b) 检查连接是否牢固、导线是否有破损或裸露情况。

3. 设置测试参数a) 打开接地电阻测试仪的电源，待设备启动完成后，进入测试设置界面。

b) 根据待测试的环境特点选择合适的测试参数，如电流值、测试时间等。

c) 确保测试参数设置正确并保存。

4. 开始测试a) 按下“开始”按钮或相应的启动测试指令，接地电阻测试仪将开始对接地系统进行测试。

b) 在测试过程中，每个测试点的测试结果将会显示在测试仪的屏幕上，同时也可以选择将结果存储到指定位置。

5. 分析和记录测试结果a) 获取每个测试点的测试结果后，进行数据分析并记录。

b) 对于不符合规定接地电阻要求的测试点，需要进一步排查故障并及时进行维修或调整。

6. 清理和存储设备a) 关闭接地电阻测试仪的电源，将设备上的连接线等部件进行清理。

b) 存储测试结果和相关数据，确保数据的完整性和安全性。

四、常见故障排除及维护1. 测试结果异常：检查测试夹具的连接是否稳固，确认测试参数设置是否正确，如有需要，可以重复测试并对比结果。

接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。

（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。

3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。

4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。

大电流发生器为低电压、大电流干式变压器。

适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。

2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。

3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。

4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。

5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。

接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。

2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。

3、被测地极附近不能有杂散电流和已极化的土壤。

4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。

5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。

6、连接线应使用绝缘良好的导线，以免有漏电现象。

7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。

8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。

9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。

10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。

接地电阻测试仪操作规程接地电阻测试仪是一种用于测量接地装置接地电阻的仪器。

接地电阻测试仪操作规程如下：一、安全操作1.使用前，请检查接地电阻测试仪的外观和内部连接线路是否正常。

2.请将接地电阻测试仪安装在干燥、通风良好的环境下。

3.再使用接地电阻测试仪之前，请先检查接地线是否接好。

4.如果发现接地线有损坏或破裂，请立即更换。

5.在操作过程中，请勿将电阻计扔或碰撞。

6.在操作时，请勿在设备上涂布有腐蚀剂或化学药品，以免引起安全事故。

二、使用操作1.连接电缆和接地电极：在使用前，将测试仪与外部设备连接，确保连接好线材和接地电极。

2.选择工作模式：在选择模式后，打开电源，等待几秒钟，电阻计杆上的指示灯会亮起。

3.测量接地电阻：将测试仪的两个静电杆（红色和黑色）插入地面，并按下测试仪的测量按钮。

4.读取测试结果：在测量完成后，仪器上的LED屏幕会显示相应的接地电阻值。

5.保存测试数据：将测试数据记录在相应的文档中，并保持仔细。

三、维护操作1.及时清理：在使用之后，请注意清洁接地电阻测试仪的外观，并将其放置在轻松的环境下。

2.定期校验：请定期将接地电阻测试仪送到专业机构进行校验和维修，以保证设备的正常工作。

3.防止损坏：在操作和存储设备时，请不要将设备放在受潮和高温的环境中，以免影响设备寿命。

四、使用注意事项1.在使用过程中，请避免使用接地电阻测试仪与太阳直接接触或在潮湿、尘土等环境中工作，以免影响测量精度和准确性。

2.在使用过程中，如发现任何故障或质量问题，请及时向相关方面反映，以便提供更好的服务和保障。

3.在使用过程中，请注意防止人身伤害，例如请勿将接地线对着人身和裸体孔。

总之，对于接地电阻测试仪这类电器设备，在操作和使用过程中，一定要遵守严格的规范和操作方法，以确保设备的安全和正常工作，同时为使用者提供更好的服务和体验。

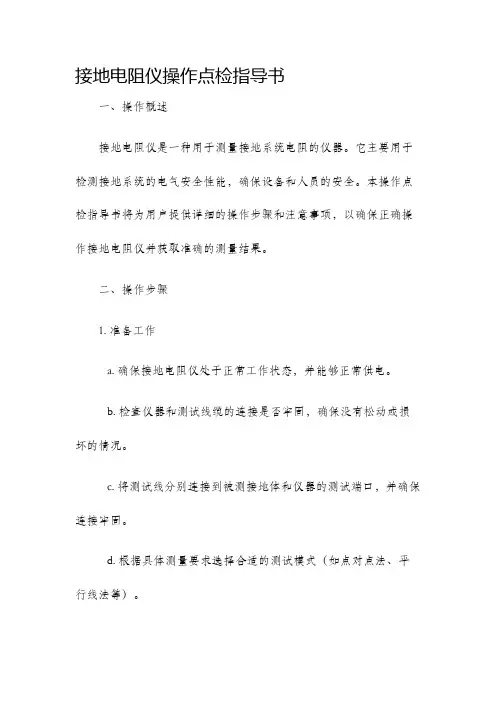

接地电阻仪操作点检指导书一、操作概述接地电阻仪是一种用于测量接地系统电阻的仪器。

它主要用于检测接地系统的电气安全性能，确保设备和人员的安全。

本操作点检指导书将为用户提供详细的操作步骤和注意事项，以确保正确操作接地电阻仪并获取准确的测量结果。

二、操作步骤1. 准备工作a. 确保接地电阻仪处于正常工作状态，并能够正常供电。

b. 检查仪器和测试线缆的连接是否牢固，确保没有松动或损坏的情况。

c. 将测试线分别连接到被测接地体和仪器的测试端口，并确保连接牢固。

d. 根据具体测量要求选择合适的测试模式（如点对点法、平行线法等）。

2. 进行测量a. 打开接地电阻仪的电源开关，并根据具体仪器的说明选择合适的测量范围。

b. 按下“开始”按钮开始测量，并保持所需的测量时间。

如果需要手动停止测量，按下“停止”按钮。

c. 在测量过程中，仔细观察仪器显示屏上的数值变化，并确保测试线连接的稳定性。

d. 测量完成后，记录测量结果，并按下“清零”按钮将仪器归零。

3. 常见故障排除a. 若测量结果异常或不稳定，首先检查测试线的连接是否牢固，确保与接地体的接触良好。

b. 若仪器显示屏无法正常显示数值或出现其他故障现象，尝试重新启动仪器或进行维修。

三、注意事项1. 使用前请阅读并熟悉接地电阻仪的使用说明书，确保正确操作和安全使用。

2. 在进行测量之前，确保被测接地体无电压产生并与电源断开连接，以避免电击风险。

3. 在操作过程中，不要将测试线与其他电源线或金属物体接触，以免干扰测量结果。

4. 当测量线路较长时，应采取适当措施减小线路电阻对测量结果的影响。

5. 在测量过程中，应注意仪器的正常工作状态，及时处理故障现象以确保测量的准确性。

6. 使用完毕后，应将接地电阻仪进行合适的存放，并定期进行检查和校准。

四、总结接地电阻仪是一种重要的电气安全检测工具，正确操作和使用对确保设备和人员的安全至关重要。

本操作点检指导书提供了详细的操作步骤和注意事项，帮助用户正确使用接地电阻仪并获取准确的测量结果。

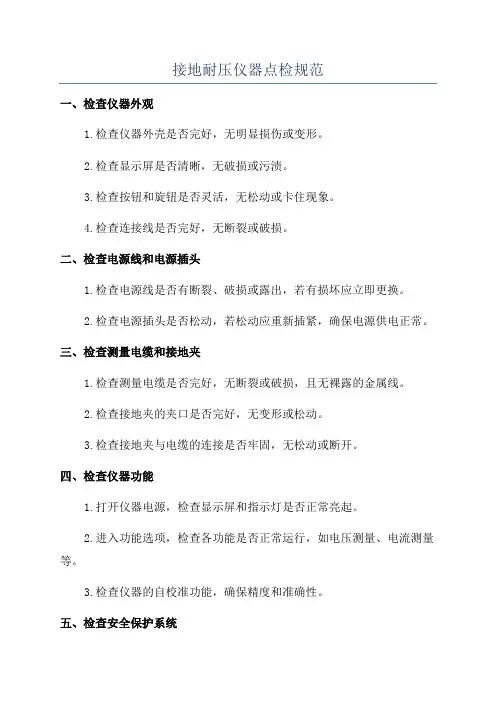

接地耐压仪器点检规范一、检查仪器外观1.检查仪器外壳是否完好，无明显损伤或变形。

2.检查显示屏是否清晰，无破损或污渍。

3.检查按钮和旋钮是否灵活，无松动或卡住现象。

4.检查连接线是否完好，无断裂或破损。

二、检查电源线和电源插头1.检查电源线是否有断裂、破损或露出，若有损坏应立即更换。

2.检查电源插头是否松动，若松动应重新插紧，确保电源供电正常。

三、检查测量电缆和接地夹1.检查测量电缆是否完好，无断裂或破损，且无裸露的金属线。

2.检查接地夹的夹口是否完好，无变形或松动。

3.检查接地夹与电缆的连接是否牢固，无松动或断开。

四、检查仪器功能1.打开仪器电源，检查显示屏和指示灯是否正常亮起。

2.进入功能选项，检查各功能是否正常运行，如电压测量、电流测量等。

3.检查仪器的自校准功能，确保精度和准确性。

五、检查安全保护系统1.检查仪器的漏电保护装置是否正常工作。

2.检查仪器的过载保护装置是否正常工作。

3.检查仪器是否带有温度保护装置。

六、检查仪器的校准情况1.核对仪器的校准日期和有效期，确保仪器处于有效的校准状态。

2.如有需要，进行仪器的定期校准，确保测量结果的准确性。

七、检查仪器的存放和维护情况1.检查仪器的存放环境是否干燥、通风，并且无任何腐蚀性气体。

2.定期清洁仪器的外壳和各个部件，确保仪器的正常运行。

3.按照仪器的维护手册进行定期维护和保养，如更换电池等。

以上是接地耐压仪器的点检规范。

点检的目的是为了确保仪器的安全可靠性和准确性，以及延长仪器的使用寿命。

在使用接地耐压仪器前，操作人员应仔细阅读并理解仪器的使用手册，并严格按照规范进行操作。

接地电阻测试仪操作说明
1、电池电压检测
如果电池电压低符号出现，不要进行测试工作
2、测试导线的连接（精确测量）
将辅助接地极插入地下，与被测量电极在一条线，并按照下图连接导线
3、测量接地电压
将档位开关放在EARTH VOLTAGE 位置，确认显示等于或小于10v，如果显示超过10v，可能导致接地电阻值测量不正确。

4、检查辅助接地极（检查辅助接地电极的接地电阻）
将档位开关放在2000欧姆档，按下测试按钮，如果接地电阻太高，将显示“* * *”并闪烁，检查电线的连接是否正确，或者改变辅助电极的位置，或者在辅助电极处倒些水。

5、测量（精确测量）
将档位开关置于正确的测量档位，按下测量按钮测量接地电阻值
6、测量（粗略测量）
如果辅助电极没有地方插，可以使用一个两线制系统测量一个大概的接地电阻值，也就是使用一个已知阻值的接地电极来测量，如下图
RX 测量的接地电极电阻值
Re 显示值
re 已知的接地电极电阻值
RX = Re – re
安全提示
1、特别小心点击，EP或EC之间的电压可能达到50v
2、不要让EP之间的电压超过200v
3、不要使用仪表检测一个正在使用的接地极或者在粗略测量时检测电极之间的电压
4、当显示“1”时，应换到更高档位或者复位仪表。

用毕请放置OFF档位。

接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。

正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。

一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。

（2）接线准备：将仪器红黑测量笔与接线柱连接。

（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。

（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。

2.开机检查：（1）启动仪器：将电源开关拨到ON位置。

（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。

（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。

3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。

（2）选择仪器的自动测量模式或者手动测量模式。

4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。

（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。

（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。

5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。

（2）根据仪器说明书中给出的操作步骤进行校准。

二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。

如有高压设备，需关闭并确保降压完全。

（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。

2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。

（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。

3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。
