2019高考物理模型系列之算法模型专题14电磁导轨模型(1)学案

高考回归复习—电磁感应之磁悬浮列车类模型1．如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻．质量为m的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ的磁感应强度大小为B、方向竖直向下．当该磁场区域以速度v0匀速地向右扫过金属杆后，金属杆的速度变为v．导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：（1）MN刚扫过金属杆时，杆中感应电流的大小I；（2）MN刚扫过金属杆时，杆的加速度大小a；（3）PQ刚要离开金属杆时，感应电流的功率P．2．某研学小组设计了一个辅助列车进站时快速刹车的方案。

如图所示，在站台轨道下方埋一励磁线圈，通电后形成竖直方向的磁场（可视为匀强磁场）。

在车身下方固定一矩形线框，利用线框进入磁场时所受的安培力，辅助列车快速刹车。

已知列车的总质量为m，车身长为s，线框的短边ab和cd分别安装在车头和车尾，长度均为L（L小于匀强磁场的宽度），整个线框的电阻为R。

站台轨道上匀强磁场区域足够长（大于车长s），车头进入磁场瞬间的速度为v0，假设列车停止前所受铁轨及空气阻力的合力恒为f。

已知磁感应强度的大小为B，车尾进入磁场瞬间，列车恰好停止。

（1）求列车车头刚进入磁场瞬间线框中的电流大小I和列车的加速度大小a；（2）求列车从车头进入磁场到停止所用的时间t；（3）请你评价该设计方案的优点和缺点。

（优、缺点至少一种）。

3．某种超导磁悬浮列车是利用超导体的抗磁作用使列车车体向上浮起，同时通过周期性地变换磁极方向而获得推进动力。

其推进原理可以简化为如图所示的模型：在水平面上相距b 的两根平行直导轨间，有竖直方向等距离分布的方向相反的匀强磁场1B 和2B ，且12B B B ==，每个磁场分布区间的长都是a ，相间排列，所有这些磁场都以速度v 向右匀速平动．这时跨在两导轨间的长为a 宽为b 的金属框MNQP （悬浮在导轨正上方）在磁场力作用下也将会向右运动．设金属框的总电阻为R ，运动中所受到的阻力恒为f ，求：（1）列车在运动过程中金属框产生的最大电流； （2）列车能达到的最大速度；（3）在（2）情况下每秒钟磁场提供的总能量。

电磁感应现象中的“杆+导轨”模型问题解决电磁感应电路问题的关键就是借鉴或利用相似原型来启发理解和变换物理模型，即把电磁感应的问题等效转换成稳恒直流电路，把产生感应电动势的那部分导体等效为内电路.感应电动势的大小相当于电源电动势.其余部分相当于外电路，并画出等效电路图.此时，处理问题的方法与闭合电路求解基本一致，惟一要注意的是电磁感应现象中，有时导体两端有电压，但没有电流流过，这类似电源两端有电势差但没有接入电路时，电流为零。

变换物理模型，是将陌生的物理模型与熟悉的物理模型相比较，分析异同并从中挖掘其内在联系，从而建立起熟悉模型与未知现象之间相互关系的一种特殊解题方法.巧妙地运用“类同”变换，“类似”变换，“类异”变换，可使复杂、陌生、抽象的问题变成简单、熟悉、具体的题型，从而使问题大为简化.电磁感应现象部分的知识历来是高考的重点、热点，出题时可将力学、电磁学等知识溶于一体，能很好地考查学生的理解、推理、分析综合及应用数学处理物理问题的能力．通过近年高考题的研究，此部分每年都有“杆+导轨”模型的高考题出现。

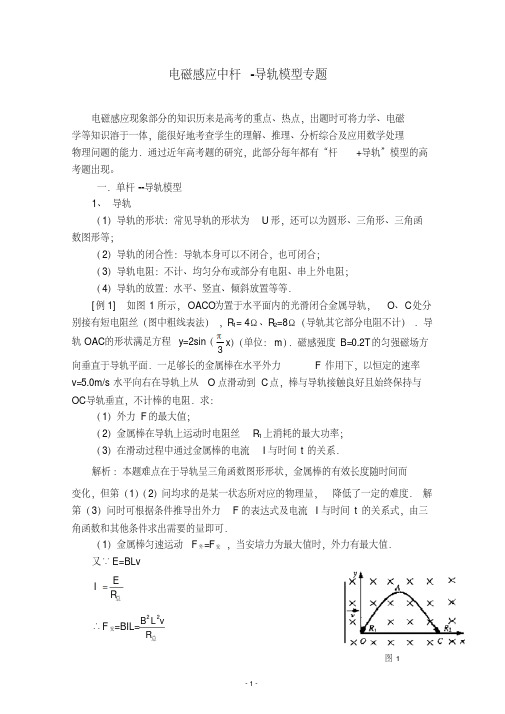

一、命题演变“杆+导轨”模型类试题命题的“基本道具”：导轨、金属棒、磁场，其变化点有： 1．导轨（1）导轨的形状：常见导轨的形状为U 形，还可以为圆形、三角形、三角函数图形等； （2）导轨的闭合性：导轨本身可以不闭合，也可闭合； （3）导轨电阻：不计、均匀分布或部分有电阻、串上外电阻； （4）导轨的放置：水平、竖直、倾斜放置等等．[例1]（2003·上海·22）如图1所示，OACO 为置于水平面内的光滑闭合金属导轨，O 、C 处分别接有短电阻丝（图中粗线表法），R 1= 4Ω、R 2=8Ω（导轨其它部分电阻不计）．导轨OAC 的形状满足方程y =2sin （3x ）（单位：m ）．磁感强度B=0.2T 的匀强磁场方向垂直于导轨平面．一足够长的金属棒在水平外力F 作用下，以恒定的速率v=5.0m/s 水平向右在导轨上从O 点滑动到C 点，棒与导轨接触良好且始终保持与OC 导轨垂直，不计棒的电阻．求：（1）外力F 的最大值；（2）金属棒在导轨上运动时电阻丝R 1上消耗的最大功率； （3）在滑动过程中通过金属棒的电流I 与时间t 的关系．解析：本题难点在于导轨呈三角函数图形形状，金属棒的有效长度随时间而变化，但第（1）（2）问均求的是某一状态所对应的物理量，降低了一定的难度．解第（3）问时可根据条件推导出外力F 的表达式及电流I 与时间t 的关系式，由三角函数和其他条件求出需要的量即可．（1）金属棒匀速运动F 外=F 安 ，当安培力为最大值时，外力有最大值． 又∵E=BLv总R EI =∴F 安=BIL=总R vL B 22即当L 取最大值时，安培力有最大值 ∵L max =22sinπ =2（m ）38R 2121=+=R R R R 总（Ω）∴总R v L B F 2max 2max = 代入数据得F max =0.3（N ）（2）R 1、R 2相并联，由电阻丝R 1上的功率121R E P =，可知当max L L =时P 1有最大功率，即140.522.0 222122max 212max max =⨯⨯===R v L B R E P （W ） （3）金属棒与导轨接触点间的长度随时间变化 L =2sin （3πx ）（m ）且x=vt ，E=BLv ∴ I=总总R BLv R E == 43sin （35πt ）（A ） 2．金属棒（1）金属棒的受力情况：受安培力以外的拉力、阻力或仅受安培力；图1（2）金属棒的初始状态：静止或运动；（3）金属棒的运动状态：匀速、匀变速、非匀变速直线运动，转动； （4）金属棒割磁感线状况：整体切割磁感线或部分切割磁感线；（5）金属棒与导轨的连接：金属棒可整体或部分接入电路，即金属棒的有效长度问题． 3．磁场（1）磁场的状态：磁场可以是稳定不变的，也可以均匀变化或非均匀变化． （2）磁场的分布：有界或无界． 二、模型转换电磁感应现象考查的知识重点是法拉第电磁感应定律，根据法拉第电磁感应定律的表达式tBS nt nE ∆∆=∆∆Φ=)(，有下列四个模型转换： 1．B 变化，S 不变 （1）B 均匀变化 ①B 随时间均匀变化如果B 随时间均匀变化，则可以写出B 关于时间t 的表达式，再用法拉第电磁感应定律解题，如例2第（1）问．②B 随位置均匀变化B 随位置均匀变化的解题方法类似于B 随时间均匀变化的情形． （2）B 非均匀变化B 非均匀变化的情况在高中并不多见，如例2第（3）问．如果题目给出了B 非均匀变化的表达式，也可用后面给出的求导法求解．[例2]（2000·上海·23）如图2所示，固定于水平桌面上的金属框架cdef ，处在竖直向下的匀强磁场中，金属棒ab 搁在框架上，可无摩擦滑动．此时abed 构成一个边长为l 的正方形，棒的电阻为r ，其余部分电阻不计．开始磁感强度为B 0．（1）若从t =0时刻起，磁感强度均匀增加，每秒增量为k ，同时棒保持静止．求棒中的感应电流．在图上标出感应电流的方向；（2）在上述（1）情况中，始终保持棒静止，当t =t 1末时需加的垂直于棒的水平拉力为多大？（3）若t =0时刻起，磁感强度逐渐减小，当棒以恒定速度v 向右做匀速运动时，可使棒中不产生感应电流，则磁感强度应怎样随时间变化（写出B 与t 的关系式）？解析：将加速度的定义式和电磁感应定律的表达式类比，弄清k 的物理意义，写出可与at v v t +=0相对照的B 的表达式kt B B +=0；第（3）问中B 、S 均在变化，要能抓住产生感应电流的条件（①回路闭合；②回路中有磁通量的变化）解题．（1）磁感强度均匀增加，每秒增量为k ，得k tB=∆∆ ∵感应电动势2S kl tBt E =∆∆=∆∆Φ=∴感应电流rkl r E I 2==由楞次定律可判定感应电流方向为逆时针，棒ab 上的电流方向为b →a ． （2）t=t 1时，B=B 0+kt 1 又∵F=BIl∴rkl kt B F 310)(+=（3）∵棒中不产生感应电流 ∴回路中总磁通量不变 ∴Bl （l+vt ）=B 0l 2 得vtl lB B +=02．B 不变，S 变化（1）金属棒运动导致S 变化金属棒在匀强磁场中做切割磁感线的运动时，其感应电动势的常用计算公式为BLv E =，此类题型较常见，如例3．[例3]（2002·上海·22）如图3所示，两条互相平行的光滑金属导轨位于水平面内，d图2距离为l =0.2m ，在导轨的一端接有阻值为R =0.5Ω的电阻，在x ≥0处有一与水平面垂直的均匀磁场，磁感强度B =0.5T ．一质量为m =0.1kg 的金属直杆垂直放置在导轨上，并以v 0=2m/s 的初速度进入磁场，在安培力和一垂直于杆的水平外力F 的共同作用下做匀变速直线运动，加速度大小为a =2m/s 2、方向与初速度方向相反．设导轨和金属杆的电阻都可以忽略，且接触良好．求：（1）电流为零时金属杆所处的位置；（2）电流为最大值的一半时施加在金属杆上外力F 的大小和方向；（3）保持其他条件不变，而初速度v 0取不同值，求开始时F 的方向与初速度v 0取值的关系．解析：杆在水平外力F 和安培力的共同作用下做匀变速直线运动，加速度a 方向向左．杆的运动过程：向右匀减速运动→速度为零→向左匀加速运动；外力F 方向的判断方法：先假设，再根据结果的正负号判断．（1）感应电动势E=Blv ，感应电流I=RBlvR E =∴I=0时v=0∴x =av 2 2=1（m ）（2）当杆的速度取最大速度v 0时，杆上有最大电流I m =RBlv 0RBlv I I m 22'0==安培力F 安=BI ’l=Rv l B 2022=0.02（N ）向右运动时F+F 安=ma ，得F=ma- F 安=0.18（N ），方向与x 轴相反 向左运动时F- F 安=ma ，得F=ma+F 安=0.22（N ），方向与x 轴相反（3）开始时v=v 0，F 安=BI m l=R v l B 022F+F 安=ma ，F=ma- F 安=ma- Rv l B 022∴当v 0<22l B maR=10m/s 时，F >0，方向与x 轴相反当v 0>22l B maR=10m/s 时，F <0，方向与x 轴相同 （2）导轨变形导致S 变化常常根据法拉第电磁感应定律解题，如例4.[例4] （2001·上海·22）如图4所示，半径为a 的圆形区域内有均匀磁场，磁感强度为B ＝0.2T ，磁场方向垂直纸面向里，半径为b 的金属圆环与磁场同心地放置，磁场与环面垂直，其中a ＝0.4m ，b ＝0.6m ，金属环上分别接有灯L 1、L 2，两灯的电阻均为R 0＝2Ω，一金属棒MN 与金属环接触良好，棒与环的电阻均忽略不计（1）若棒以v 0＝5m/s 的速率在环上向右匀速滑动，求棒滑过圆环直径OO ’的瞬时（如图所示），MN 中的电动势和流过灯L 1的电流．（2）撤去中间的金属棒MN 将右面的半圆环OL 2O ’以OO ’为轴向上翻转90º，若此时磁场随时间均匀变化，其变化率为π4=∆∆t B （T/s ），求L 1的功率． 解析：（1）当棒滑过圆环直径OO ’的瞬时，棒的有效长度为2a ，灯L 1、L 2是并联的． E 1＝B 2av ＝0.2×0.8×5 ＝0.8（V ）4.028.011===R E I （A ） （2）将右面的半圆环OL 2O ’以OO ’为轴向上翻转90º后，圆环的有效面积为半圆．其中B 随时间是均匀变化的，注意此时灯L 1、L 2是串联的．32.0222=⨯∆∆=∆∆Φ=a t B t E π （V ）RE P 221)2(=＝1.28×102（W ） 另外还可在S 不规则变化上做文章，如金属棒旋转、导轨呈三角形等等． 3. “双杆+导轨”模型[例5]足够长的光滑金属导轨E F ，P Q 水平放置，质量为m 电阻为R 的相同金属棒ab ，cd 与导轨垂直且接触良好，磁感强度为B 的匀强磁场垂直导轨平面向里如图5所示。

单杆+导轨”模型1.单杆水平式（导轨光滑）注：加速度a的推导，a=F合/m （牛顿第二定律），F合=F-F安，F安=BIL ,匸E/R 整合一下即可得到答案。

v变大之后，根据上面得到的a的表达式，就能推出a变小这里要注意，虽然加速度变小，但是只要和v同向，就是加速运动，是a减小的加速运动（也就是速度增加的越来越慢，比如1s末速度是1, 2s末是5, 3s末是6, 4s末是6.1，每秒钟速度的增加量都是在变小的）2.单杆倾斜式（导轨光滑）BLv T【典例1】如图所示，足够长的金属导轨固定在水平面上，金属导轨宽度L二1.0 m,导轨上放有垂直导轨的金属杆P,金属杆质量为m= 0.1 kg,空间存在磁感应强度B= 0.5 T、竖直向下的匀强磁场。

连接在导轨左端的电阻R= 3.0約金属杆的电阻r 二1.0約其余部分电阻不计。

某时刻给金属杆一个水平向右的恒力F, 金属杆P由静止开始运动，图乙是金属杆P运动过程的v—t图象，导轨与金属杆间的动摩擦因数尸0.5。

在金属杆P运动的过程中，第一个2 s内通过金属杆P的电荷量与第二个2 s内通过P的电荷量之比为3 : 5。

g取10 m/s2。

求：（1）水平恒力F的大小；⑵前4 s内电阻R上产生的热量。

【答案】（1）0.75 N （2）1.8 J【解析】（1）由图乙可知金属杆P先做加速度减小的加速运动,2 s后做匀速直线运动当t= 2 s时，v= 4 m/s,此时感应电动势E= BLv感应电流1=吕R+ rB2I2v安培力F = BIL =R+ r根据牛顿运动定律有F —F '―卩m= 0解得 F = 0.75 N o过金JI杆p的电荷量厂"二磊^甘十）；△型BLx所以尸驚qa为尸的位移）设第一个2 s內金属杆P的位移为Xi ；第二个肚内P的位移为助则二号g，又由于如：血=3 : 5麻立解得«=8mj IL=<8m前4 s内由能量守恒定律得其中 Q r : Q R = r : R = 1 : 3解得 Q R = 1.8 J o注：第二问的思路分析，要求 R 上产生的热量，就是焦耳热，首先想到的是公式Q=l2Rt ，但是在这里，前2s 的运动过程中，I 是变化的，而且也没办法求出I 的有效值来（电荷量对应的是电流的平均值，求焦耳热要用有效值，两者不一样）， 所以这个思路行不通。

电磁感应“导棒-导轨”问题专题一、“单棒”模型【破解策略】单杆问题是电磁感应与电路、力学、能量综合应用的体现，因此相关问题应从以下几个角度去分析思考：(1)力电角度：与“导体单棒”组成的闭合回路中的磁通量发生变化→导体棒产生感应电动势→感应电流→导体棒受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……，循环结束时加速度等于零，导体棒达到稳定运动状态。

(2)电学角度：判断产生电磁感应现象的那一部分导体(电源)→利用E N t∆Φ=∆或E BLv =求感应动电动势的大小→利用右手定则或楞次定律判断电流方向→分析电路结构→画等效电路图。

(3)力能角度：电磁感应现象中，当外力克服安培力做功时，就有其他形式的能转化为电能；当安培力做正功时，就有电能转化为其他形式的能。

<1> 单棒基本型00≠v 00=v示 意 图（阻尼式）单杆ab 以一定初速度0v 在光滑水平轨道上滑动，质量为m ，电阻不计，杆长为L（电动式）轨道水平、光滑，单杆ab 质量为m ，电阻不计，杆长为L （发电式）轨道水平光滑，杆ab 质量为m ，电阻不计，杆长为L ，拉力F 恒定 力 学 观 点导体杆以速度v 切割磁感线产生感应电动势BLv E =，电流R BLvR E I ==，安培力R vL B BIL F 22==，做减速运动：↓↓⇒a v ，当0=v 时，0=F ，0=a ，杆保持静止S 闭合，ab 杆受安培力R BLE F =，此时mR BLEa =，杆ab 速度↑⇒v 感应电动势↓⇒↑⇒I BLv 安培力 ↓⇒=BIL F 加速度↓a ，当E E =感时，v 最大，且2222L B BLIR L B FR v m ==BL E= 开始时mFa =，杆ab 速度↑⇒v 感应电动势↑⇒↑⇒=I BLv E 安培力↑=BIL F 安由 a F F m =-安知↓a ，当0=a 时，v 最大，22L B FR v m = 图 像 观 点能 量 观 点 动能全部转化为内能：2021mv Q =电能转化为动能W 电212mmv = F 做的功中的一部分转化为杆的动能，一部分产热：221m F mv Q W += 运动 状态变减速运动，最终静止变加速运动，最终匀直变加速运动，最终匀直<2> 单棒模型变形类型“发电式”有摩擦“发电式”斜轨变形示意图已知量棒ab长L，质量m，电阻R；导轨不光滑且水平，电阻不计棒ab长L，质量m，电阻R；导轨光滑，电阻不计过程分析导体棒相当于电源，当速度为v时，电动势E＝Blv；安培力为阻力，并随速度增大而增大22BB l vF BIl vR==∝加速度随速度增大而减小22--==--BF F mg F B l va gm m mRμμ(1) v=0时,有最大加速度mF mgamμ-=(2) a=0时,有最大速度22-=()mF mg RvB lμ棒ab释放后下滑，此时加速度a＝singα，棒ab速度v↑→感应电动势E＝BLv↑→电流I＝ER↑→安培力F＝BIL↑→加速度a↓，当安培力F＝sinmgα时，a＝0，v最大，最后匀速运动能量转化212E mFs Q mgS mvμ=++克服安培力做功，把重力势能转化为内能运动形式变加速运动变加速运动最终状态匀速运动22-=()mF mg RvB lμ匀速运动22vmmgRsinB Lα=二、“双棒”模型类型等间距水平光滑导轨无水平外力不等间距水平光滑导轨无水平外力等间距水平光滑导轨受水平外力竖直导轨示意图终态分析两导体棒以相同的速度做匀速运动若两杆m，r，L全相同，末速度为02v两导体棒以不同的速度做匀速运动若两杆m，r全相同，122l l=末速度为212v v=两导体棒以不同的速度做加速度相同的匀加速运动两导体棒以相同的速度做加速度相同的匀加速运动速度图象解题策略动量守恒定律，能量守恒定律及电磁学、运动学知识动量定理，能量守恒定律及电磁学、运动学知识动量定理,能量守恒定律及电磁学、运动学知识动量定理,能量守恒定律及电磁学、运动学知识变形等间距水平不光滑导轨；受水平外力示意图速度图象F>2f2F f≤三、“电容”式单棒模型类型电容放电型电容无外力充电型电容有外力充电型示意图力学观点电容器放电，相当于电源；导体棒受安培力而运动。

电磁感应现象中的杆4导轨模型一、单棒问题、含容式单棒问题三、无外力双棒问题竇力愣况分析动力学观点 *动量现点 运动情况伽能冒观点 牛輛定律 平衡羞件动能定理〕 幡■守恒无外力等距式1¥杆1做a渐小的加速运动杆2做a渐小的减速运动V1=V2I = 0无外力不等距式» 1杆1做a渐小的减速运动杆2做a渐小的加速运动a= 0I = 0L1V1 = L2V2四、有外力双棒问题题型一阻尼式单棒模型如图。

1 •电路特点：导体棒相当于电源。

4.运动特点：速度如图所示。

a减小的减速运动基本模型运动特点有外力等距式i厂F12杆1做a渐大的加速运动杆2做a渐小的加速运动有外力不等距式杆1做a渐小的加速运动杆2做a渐大的加速运动最终特征a i=a2, A v 恒定I恒定a i M a2, a i、a2恒定I恒定2•安培力的特点：安培力为阻力，并随速度减小而减小。

F B=BII= B+r3.加速度特点：加速度随速度减小而减小,a==5 •最终状态：静止 6.三个规律（1）能量关系：「'• ■ , -0 = Q ,=【典例1】如图所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽为 L 的区域内,那么（【答案】B由上述二式可得' ,- •，即B 选项正确。

【典例2】如图所示，AB 杆受一冲量作用后以初速度 V 0=4m/s 沿水平面内的固定轨道运动，经一段时间后而停止. AB 的质量为m=5g 导轨宽为L=0.4m ，电阻为R=2Q ，其余的电阻不计，磁 感强度B=0.5T ,棒和导轨间的动摩擦因数为卩=0.4 ,测得杆从运动到停止的过程中通过导线的（2）动量关系:BII t 0 mv 0（3）瞬时加速度: a ==-有一个边长为a （ a<L ）的正方形闭合线圈以初速V 0垂直磁场边界滑过磁场后速度变为V （ V<V 0）A. 完全进入磁场中时线圈的速度大于（ v o +v ) /2B. 安全进入磁场中时线圈的速度等于（ V o +V ) /2C. 完全进入磁场中时线圈的速度小于（V o +V ) /2D. 以上情况A B 均有可能，而C 是不可能的【解析】设线圈完全进入磁场中时的速度为对于线圈进入磁场的过程，据动量定理可得:对于线圈穿出磁场的过程，据动量定理可得:V x 。

11月12日 电磁感应的“杆+导轨”模型问题高考频度：★★★★☆难易程度：★★★☆☆如图所示，阻值为R 的金属棒从图示位置ab 分别以12v v 、的速度沿光滑导轨（电阻不计）匀速滑到a b ''位置，若12:1:2v v =，则在这两次过程中A ．回路电流12:1:2I I =B ．产生的热量12:1:2Q Q =C ．通过任一截面的电荷量12:1:2q q =D ．外力的功率12:1:2P P = 【参考答案】AB【名师点睛】本题是电磁感应中的电路问题，关键要掌握感应电流与热量、电荷量、热量和功率的关系，难度不大。

【知识补给】电磁感应的“杆+导轨”模型问题1．模型构建“杆+导轨”模型是电磁感应问题高考命题的“基本道具”，也是高考的热点，考查的知识点多，题目的综合性强，物理情景变化空间大，是我们复习中的难点。

“杆+导轨”模型又分为“单杆”型和“双杆”型（“单杆”型为重点）；导轨放置方式可分为水平、竖直和倾斜；杆的运动状态可分为匀速、匀变速、非匀变速运动等。

2．模型分类及特点（1）单杆水平式（2）单杆倾斜式F a（3）方法指导解决电磁感应中综合问题的一般思路是“先电后力再能量”。

（2018·高考物理专题练习）如图所示，平行金属导轨竖直放置，仅在虚线MN下面的空间存在着匀强磁场，磁场方向垂直纸面向里，导轨上端跨接一定值电阻R，质量为m、电阻r的金属棒两端各套在导轨上并可在导轨上无摩擦滑动，导轨的电阻不计，将金属棒从图示位置由静止释放，则进入磁场后A．a点的电势高于b点的电势B．金属棒刚进入磁场过程中可能做匀减速运动C．金属棒受到的最大安培力大小为mgD．金属棒中产生的焦耳热小于金属棒机械能的减少量（2018·江苏卷）如图所示，竖直放置的形光滑导轨宽为L，矩形匀强磁场Ⅰ、Ⅱ的高和间距均为d，磁感应强度为B。

质量为m的水平金属杆由静止释放，进入磁场Ⅰ和Ⅱ时的速度相等。

模型界定本模型是指导体棒在导轨上相对磁场滑动以及磁场变化时所涉及的各类问题.具体来说,从导体棒的数目上来划分,包括单棒与双棒;从导体棒受力情况来划分,包括除安培力外不受其它力的、其它力为恒力的、其它力为变力的;从导体棒的运动性质来划分,包括匀速运动的、匀变速运动的、变加速运动的;从组成回路的器材来划分,包括电阻与导体棒、电源与导体棒、电容与导体棒;从导轨的位置划分,包括水平放置、倾斜放置与竖直放置;从导轨形状来划分,包括平行等间距直导轨、平行不等间距直导轨及其它形状导轨;从磁场情况来划分,包括恒定的静止磁场、恒定的运动磁场、随时间变化的磁场、随空间变化的磁场等. 模型破解 1.三个考查角度 (i)力电角度：与“导体单棒”组成的闭合回路中的磁通量发生变化→导体棒产生感应电动势→感应电流→导体棒受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……，循环结束时加速度等于零或恒定，导体棒达到稳定运动状态。

(ii)电学角度：判断产生电磁感应现象的那一部分导体（电源）→利用E Nt=∆Φ∆或E B L v =求感应电动势的大小→利用右手定则或楞次定律判断电流方向→分析电路结构→画等效电路图 (iii)力能角度：电磁感应现象中，当外力克服安培力做功时，就有其他形式的能转化为电能；当安培力做正功时，就有电能转化为其他形式的能。

2.五类方程 (i)动力学方程ma BiL F =+其它(此式是矢量表达式,注意方向) (ii)电学方程闭合电路欧姆定律:rR E i +=感动E E E ±=BLv E =动S tB E ∆∆=感对于电容器:tU C t q i ∆∆=∆∆=(iii)电量方程t I q ∆=(要求I 是平均值)rR nq +∆=φ(要求电路中无外加电源也无电容) rR BLx q +=(要求回路中只有导体棒切割产生的动生电动势) (iv)动量方程 动量定理:BqL t F v m +∆=∆其它(替代方程:v t a ∆=∆⋅)动量守恒:2211v m v m ∆-=∆(替代方程:11v t a ∆=∆⋅与22v t a ∆=∆⋅)(v)能量方程 焦耳定律:Rt I Q2=(要求I 是有效值)功能关系:电安培力E W ∆=-能量守恒:k E Q W ∆+=其它其中(i)(ii)类方程常用来联立分析滑杆的收尾速度，某一速度下的加速度或某一加速的速度,临界状态及条件.(iii)(iv)(v)类方程能将位移、时间相联系，可用来求解电量、能量、时间、位移等问题,收尾速度也可从稳定状态下能量转化与守恒的角度求解.例1.(电阻电容与电源)在下图甲、乙、丙中，除导体棒ab 可动外，其余部分均固定不动，甲图中的电容器C 原来不带电.设导体棒、导轨和直流电源的电阻均可忽略，导体棒和导轨间的摩擦也不计，图中装置均在水平面内，且都处于垂直水平面方向（即纸面）向下的匀强磁场中，导轨足够长.现给导体棒ab 一个向右的初速度v 0，在甲、乙、丙三种情形下导体棒ab 的最终运动状态是A.三种情形下导体棒ab 最终都做匀速运动B.甲、丙中，ab 棒最终将以不同速度做匀速运动；乙中，ab 棒最终静止C.甲、丙中，ab 棒最终将以相同速度做匀速运动；乙中，ab 棒最终静止D.三种情形下导体棒ab 最终都静止 【答案】B例2.(恒力与电容)如图所示，整个装置处于匀强磁场中，竖起框架之间接有一电容器C ，金属棒AD 水平放置，框架及棒的电阻不计，框架足够长，在金属棒紧贴框架下滑过程中（金属校友会下滑过程中始终与框架接触良好），下列说法正确的是例1题图A ．金属棒AD 最终做匀速运动B ．金属棒AD 一直做匀加速运动C ．金属棒AD 下滑的加速度为重力加速度g D. 金属棒AD 下滑的加速度小于重力加速度g 【答案】BD例3.如图所示，de 和fg 是两根足够长且固定在竖直方向上的光滑金属导轨，导轨间距离为L 、电阻忽略不计。

专题14 电磁导轨模型（1）模型界定本模型是指导体棒在导轨上相对磁场滑动以及磁场变化时所涉及的各类问题.具体来说,从导体棒的数目上来划分,包括单棒与双棒;从导体棒受力情况来划分,包括除安培力外不受其它力的、其它力为恒力的、其它力为变力的;从导体棒的运动性质来划分,包括匀速运动的、匀变速运动的、变加速运动的;从组成回路的器材来划分,包括电阻与导体棒、电源与导体棒、电容与导体棒;从导轨的位置划分,包括水平放置、倾斜放置与竖直放置;从导轨形状来划分,包括平行等间距直导轨、平行不等间距直导轨及其它形状导轨;从磁场情况来划分,包括恒定的静止磁场、恒定的运动磁场、随时间变化的磁场、随空间变化的磁场等. 模型破解 1.三个考查角度 (i)力电角度：与“导体单棒”组成的闭合回路中的磁通量发生变化→导体棒产生感应电动势→感应电流→导体棒受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……，循环结束时加速度等于零或恒定，导体棒达到稳定运动状态。

(ii)电学角度：判断产生电磁感应现象的那一部分导体（电源）→利用E Nt=∆Φ∆或E B L v =求感应电动势的大小→利用右手定则或楞次定律判断电流方向→分析电路结构→画等效电路图 (iii)力能角度：电磁感应现象中，当外力克服安培力做功时，就有其他形式的能转化为电能；当安培力做正功时，就有电能转化为其他形式的能。

2.五类方程 (i)动力学方程ma BiL F =+其它(此式是矢量表达式,注意方向) (ii)电学方程 闭合电路欧姆定律:rR E i +=2感动E E E ±=BLv E =动S tB E ∆∆=感对于电容器:tU C t q i ∆∆=∆∆=(iii)电量方程t I q ∆=(要求I 是平均值)rR nq +∆=φ(要求电路中无外加电源也无电容) rR BLx q +=(要求回路中只有导体棒切割产生的动生电动势) (iv)动量方程 动量定理:BqL t F v m +∆=∆其它(替代方程:v t a ∆=∆⋅)动量守恒:2211v m v m ∆-=∆(替代方程:11v t a ∆=∆⋅与22v t a ∆=∆⋅)(v)能量方程 焦耳定律:Rt I Q 2=(要求I 是有效值) 功能关系:电安培力E W ∆=-能量守恒:k E Q W ∆+=其它其中(i)(ii)类方程常用来联立分析滑杆的收尾速度，某一速度下的加速度或某一加速的速度,临界状态及条件.(iii)(iv)(v)类方程能将位移、时间相联系，可用来求解电量、能量、时间、位移等问题,收尾速度也可从稳定状态下能量转化与守恒的角度求解.例1.(电阻电容与电源)在下图甲、乙、丙中，除导体棒ab 可动外，其余部分均固定不动，甲图中的电容器C 原来不带电.设导体棒、导轨和直流电源的电阻均可忽略，导体棒和导轨间的摩擦也不计，图中装置均在水平面内，且都处于垂直水平面方向（即纸面）向下的匀强磁场中，导轨足够长.现给导体棒ab 一个向右的初速度v 0，在甲、乙、丙三种情形下导体棒ab 的最终运动状态是3A.三种情形下导体棒ab 最终都做匀速运动B.甲、丙中，ab 棒最终将以不同速度做匀速运动；乙中，ab 棒最终静止C.甲、丙中，ab 棒最终将以相同速度做匀速运动；乙中，ab 棒最终静止D.三种情形下导体棒ab 最终都静止 【答案】B例2.(恒力与电容)如图所示，整个装置处于匀强磁场中，竖起框架之间接有一电容器C ，金属棒AD 水平放置，框架及棒的电阻不计，框架足够长，在金属棒紧贴框架下滑过程中（金属校友会下滑过程中始终与框架接触良好），下列说法正确的是例1题图例2题图4A ．金属棒AD 最终做匀速运动B ．金属棒AD 一直做匀加速运动C ．金属棒AD 下滑的加速度为重力加速度g D. 金属棒AD 下滑的加速度小于重力加速度g 【答案】BD例3.如图所示，de 和fg 是两根足够长且固定在竖直方向上的光滑金属导轨，导轨间距离为L 、电阻忽略不计。
