第三章 专题强化四动力学中三种典型物理模型

2021年高考物理一轮复习考点全攻关专题（19）动力学中三种典型物理模型（解析版）命题热点一：“传送带”模型【例1】(多选)如图所示，x 轴与水平传送带重合，坐标原点O 在传动带的左端，传送带右端A 点坐标为X A =8m ，匀速运动的速度V 0=5m/s ，一质量m =1kg 的小物块，轻轻放在传送带上OA 的中点位置，小物块随传动带运动到A 点后，冲上光滑斜面且刚好能够到达N 点处无机械能损失，小物块与传送带间的动摩擦因数μ=0.5，斜面上M 点为AN 的中点，重力加速度g =10m/s 2。

则下列说法正确的是（ ）A ．N 点纵坐标为y N =1.25mB ．小物块第一次冲上斜面前，在传送带上运动产生的热量为12.5JC ．小物块第二次冲上斜面，刚好能够到达M 点D ．在x =2m 位置释放小物块，小物块可以滑动到N 点上方 【答案】AB【解析】小物块在传送带上匀加速运动的加速度a=μg =5 m/s 2 ，小物块与传送带共速时，所用的时间，运动的位移，故小物块与传送带达到相同速度后以v 0=5 m/s 的速度匀速运动到Q ，然后冲上光滑斜面到达N 点，由机械能守恒定律得，解得 y N =1.25 m ，选项A 正确；小物块与传送带速度相等时，传送带的位移x=v 0t =5×1=5m ，传送带受摩擦力的作用，小物块在传送带上运动产生的热量Q =f （x -△x ）=μmg （x -△x ）=0.5×10×2.5=12.5J ，选项B 正确；物块从斜面上再次回到A 点时的速度为5m/s ，滑上传送带后加速度仍为5m/s 2，经过2.5m 后速度减为零，然后反向向右加速，回到A 点时速度仍为5m/s ，则仍可到达斜面上的N 点，选项C 错误；在x =2m位置释放05s 1s 5v t a ===202512.5m 4m 2522A v x X a ====⨯＜2012N mv mgy =小物块，则小滑块在传送带上仍滑动2.5m 后与传送带相对静止，则到达A 点时的速度等于5m/s ，则小物块仍可以滑动到N 点，选项D 错误。

专题强化四动力学中三种典型物理模型专题解读 1.本专题是动力学方法在三类典型模型问题中的应用，其中等时圆模型常在选择题中考查，而滑块—木板模型和传送带模型常以计算题压轴题的形式命题．2．通过本专题的学习，可以培养同学们的审题能力、建模能力、分析推理能力和规范表达等物理学科素养，针对性的专题强化，通过题型特点和解题方法的分析，能帮助同学们迅速提高解题能力．3．用到的相关知识有：匀变速直线运动规律、牛顿运动定律、相对运动的有关知识．1．两种模型(如图1)2．等时性的证明设某一条光滑弦与水平方向的夹角为α，圆的直径为d，如图1所示．根据物体沿光滑弦做初速度为零的匀加速直线运动，加速度为a＝g sin α，位移为x＝d sin α，所以运动时间为t0＝2xa＝2d sin αg sin α＝2dg.即沿同一起点或终点的各条光滑弦运动具有等时性，运动时间与弦的倾角、长短无关．例1如图2所示，PQ为圆的竖直直径，AQ、BQ、CQ为三个光滑斜面轨道，分别与圆相交于A、B、C三点．现让三个小球(可以看作质点)分别沿着AQ、BQ、CQ轨道自端点由静止滑到Q点，运动的平均速度分别为v1、v2和v3.则有：()A．v2＞v1＞v3B．v1＞v2＞v3C．v3＞v1＞v2D．v1＞v3＞v2变式1如图3所示，竖直半圆环中有多条起始于A点的光滑轨道，其中AB通过环心O并保持竖直．一质点分别自A点沿各条轨道下滑，初速度均为零．那么，质点沿各轨道下滑的时间相比较()A．无论沿图中哪条轨道下滑，所用的时间均相同B．质点沿着与AB夹角越大的轨道下滑，时间越短C．质点沿着轨道AB下滑，时间最短D．轨道与AB夹角越小(AB除外)，质点沿其下滑的时间越短1．水平传送带模型项目图示滑块可能的运动情况情景1①可能一直加速②可能先加速后匀速情景2①v0>v，可能一直减速，也可能先减速再匀速②v0＝v，一直匀速③v0<v，可能一直加速，也可能先加速再匀速情景3①传送带较短时，滑块一直减速到达左端②传送带较长时，滑块还要被传送带传回右端．若v0>v，返回时速度为v，若v0<v，返回时速度为v02.项目图示滑块可能的运动情况情景1①可能一直加速②可能先加速后匀速情景2①可能一直匀速②可能一直加速3.模型特点传送带问题的实质是相对运动问题，这样的相对运动将直接影响摩擦力的方向．4．解题关键(1)理清物体与传送带间的相对运动方向及摩擦力方向是解决传送带问题的关键．(2)传送带问题还常常涉及临界问题，即物体与传送带达到相同速度，这时会出现摩擦力改变的临界状态，对这一临界状态进行分析往往是解题的突破口．例2(多选)(2019·福建泉州市5月第二次质检)如图4，一足够长的倾斜传送带顺时针匀速转动．一小滑块以某初速度沿传送带向下运动，滑块与传送带间的动摩擦因数恒定，则其速度v随时间t变化的图象可能是()变式2(多选)(2019·陕西榆林市第三次测试)如图5所示，绷紧的水平传送带足够长，且始终以v1＝2 m/s 的恒定速率顺时针运行．初速度大小为v2＝3 m/s的小墨块从与传送带等高的光滑水平地面上的A处滑上传送带．若从小墨块滑上传送带开始计时，小墨块在传送带上运动5 s后与传送带的速度相同，则() A．小墨块未与传送带速度相同时，受到的摩擦力方向水平向右B．小墨块的加速度大小为0.2 m/s2C．小墨块在传送带上的痕迹长度为4.5 mD．小墨块在传送带上的痕迹长度为12.5 m1．模型特点“滑块—木板”模型类问题中，滑动摩擦力的分析方法与“传送带”模型类似，但这类问题比传送带类问题更复杂，因为木板受到摩擦力的影响，往往做匀变速直线运动，解决此类问题要注意从速度、位移、时间等角度，寻找各运动过程之间的联系．2．解题关键(1)临界条件：使滑块不从木板的末端掉下来的临界条件是滑块到达木板末端时的速度与木板的速度恰好相同．(2)问题实质：“板—块”模型和“传送带”模型一样，本质上都是相对运动问题，要分别求出各物体相对地面的位移，再求相对位移．例3(2019·贵州毕节市适应性监测(三))一长木板置于粗糙水平地面上，木板右端放置一小物块，如图6所示．木板与地面间的动摩擦因数μ1＝0.1，物块与木板间的动摩擦因数μ2＝0.4.t＝0时刻开始，小物块与木板一起以共同速度向墙壁运动，当t＝1 s时，木板以速度v1＝4 m/s与墙壁碰撞(碰撞时间极短)．碰撞前后木板速度大小不变，方向相反．运动过程中小物块第一次减速为零时恰好从木板上掉下．已知木板的质量是小物块质量的15倍，重力加速度大小g取10 m/s2.求：(1)t＝0时刻木板的速度大小；(2)木板的长度．变式3(2019·江西宜春市模拟)如图7所示，在倾角θ＝37°的固定斜面上放置一质量M＝1 kg、长度L＝0.75 m的薄平板AB.平板的上表面光滑，其下端B与斜面底端C的距离为4 m．在平板的上端A处放一质量m ＝0.6 kg的滑块，开始时使平板和滑块都静止，之后将它们无初速度释放．设平板与斜面间、滑块与斜面间的动摩擦因数均为μ＝0.5，通过计算判断无初速度释放后薄平板是否立即开始运动，并求出滑块与薄平板下端B到达斜面底端C的时间差Δt.(sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s2)1.如图1所示，ad、bd、cd是竖直面内三根固定的光滑细杆，a、b、c、d位于同一圆周上，a点为圆周的最高点，d点为圆周的最低点．每根杆上都套着一个小滑环(图中未画出)，三个滑环A、B、C分别从a、b、c处由静止开始释放，用t1、t2、t3依次表示滑环A、B、C到达d点所用的时间，则()A．t1<t2<t3B．t1>t2>t3C．t3>t1>t2D．t1＝t2＝t32.(2020·广东东莞市质检)如图2所示，AB和CD为两条光滑斜槽，它们各自的两个端点均分别位于半径为R和r的两个相切的圆上，且斜槽都通过切点P.设有一重物先后沿两个斜槽从静止出发，由A滑到B和由C滑到D，所用的时间分别为t1和t2，则t1与t2之比为()A．2∶1 B．1∶1C.3∶1 D．1∶33.(多选)(2019·湖北黄冈市模拟)机场使用的货物安检装置如图3所示，绷紧的传送带始终保持v ＝1 m/s 的恒定速率运动，AB 为传送带水平部分且长度L ＝2 m ，现有一质量为m ＝1 kg 的背包(可视为质点)无初速度地放在水平传送带的A 端，可从B 端沿斜面滑到地面．已知背包与传送带间的动摩擦因数μ＝0.5，g ＝10 m/s 2，下列说法正确的是( )A ．背包从A 运动到B 所用的时间为2.1 s B ．背包从A 运动到B 所用的时间为2.3 sC ．背包与传送带之间的相对位移为0.3 mD ．背包与传送带之间的相对位移为0.1 m4.(多选)(2019·河南周口市上学期期末调研)如图4所示，质量M ＝2 kg 的足够长木板静止在光滑水平地面上，质量m ＝1 kg 的物块静止在长木板的左端，物块和长木板之间的动摩擦因数μ＝0.1，最大静摩擦力等于滑动摩擦力，重力加速度g 取10 m/s 2.现对物块施加一水平向右的恒力F ＝2 N ，则下列说法正确的是( ) A ．物块和长木板之间的摩擦力为1 N B ．物块和长木板相对静止一起加速运动 C ．物块运动的加速度大小为1 m/s 2 D ．拉力F 越大，长木板的加速度越大5．(多选)(2019·江西上饶市重点中学六校第一次联考)如图5所示，长木板放置在水平面上，一小物块置于长木板的中央，长木板和物块的质量均为m ，物块与木板间的动摩擦因数为μ，木板与水平面间动摩擦因数为μ4，已知最大静摩擦力与滑动摩擦力大小相等，重力加速度为g .现对物块施加一水平向右的拉力F ，则木板加速度a 大小可能是( ) A ．0 B.2μg 3 C.μg2D.F 2m －μg46．(多选)(2019·河南天一大联考上学期期末)如图6甲所示，一滑块置于足够长的长木板左端，木板放置在水平地面上．已知滑块和木板的质量均为2 kg ，现在滑块上施加一个F ＝0.5t (N)的变力作用，从t ＝0时刻开始计时，滑块所受摩擦力随时间变化的关系如图乙所示．设最大静摩擦力与滑动摩擦力相等，重力加速度g 取10 m/s 2，则下列说法正确的是( ) A ．滑块与木板间的动摩擦因数为0.4 B ．木板与水平地面间的动摩擦因数为0.2 C ．图乙中t 2＝24 sD ．木板的最大加速度为2 m/s 27．如图7甲所示，倾角为37°足够长的传送带以4 m/s的速度顺时针转动，现使小物块以2 m/s的初速度沿斜面向下冲上传送带，小物块的速度随时间变化的关系如图乙所示，g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8，试求：(1)小物块与传送带间的动摩擦因数为多大；(2)0～8 s内小物块与传送带之间的划痕为多长．。

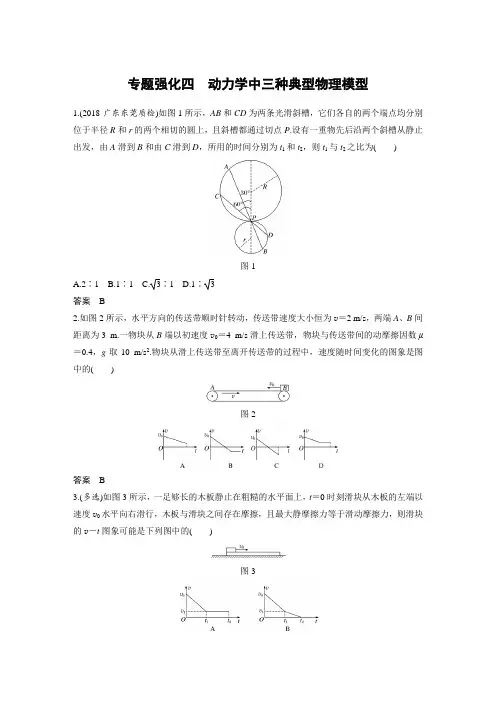

专题强化四动力学中三种典型物理模型1.(2018·广东东莞质检)如图1所示，AB和CD为两条光滑斜槽，它们各自的两个端点均分别位于半径R和r的两个相切的圆上，且斜槽都通过切点P.设有一重物先后沿两个斜槽从静止出发，由A滑到B和由C滑到D，所用的时间分别为t1和t2，则t1与t2之比为()图1A.2∶1B.1∶1C.3∶1D.1∶ 3答案 B2.如图2所示，水平方向的传送带顺时针转动，传送带速度大小恒为v＝2 m/s，两端A、B间距离为3 m.一物块从B端以初速度v0＝4 m/s滑上传送带，物块与传送带间的动摩擦因数μ＝0.4，g取10 m/s2.物块从滑上传送带至离开传送带的过程中，速度随时间变化的图象是图中的()图2答案 B3.(多选)如图3所示，一足够长的木板静止在粗糙的水平面上，t＝0时刻滑块从木板的左端以速度v0水平向右滑行，木板与滑块之间存在摩擦，且最大静摩擦力等于滑动摩擦力，则滑块的v－t图象可能是下列图中的()图3答案 BD4.(多选)如图4所示，表面粗糙、质量M ＝2 kg 的木板，t ＝0时在水平恒力F 的作用下从静止开始沿水平面向右做匀加速直线运动，加速度a ＝2.5 m/s 2，t ＝0.5 s 时，将一个质量m ＝1 kg 的小铁块(可视为质点)无初速度地放在木板最右端，铁块从木板上掉下时速度是木板速度的一半.已知铁块和木板之间的动摩擦因数μ1＝0.1，木板和地面之间的动摩擦因数μ2＝0.25，g ＝10 m/s 2，则( )图4A.水平恒力F 的大小为10 NB.铁块放上木板后，木板的加速度为2 m/s 2C.铁块在木板上运动的时间为1 sD.木板的长度为1.625 m答案 AC解析 未放铁块时，对木板由牛顿第二定律：F －μ2Mg ＝Ma ，解得F ＝10 N ，选项A 正确；铁块放上木板后，对木板：F －μ1mg －μ2(M ＋m )g ＝Ma ′，解得：a ′＝0.75 m/s 2，选项B 错误；0.5 s 时木板的速度v 0＝at 1＝2.5×0.5 m/s ＝1.25 m/s ，铁块滑离木板时，木板的速度：v 1＝v 0＋a ′t 2＝1.25＋0.75t 2，铁块的速度v ′＝a 铁t 2＝μ1gt 2＝t 2，由题意：v ′＝12v 1，解得t 2＝1 s ，选项C 正确；铁块滑离木板时，木板的速度v 1＝2 m/s ，铁块的速度v ′＝1 m/s ，则木板的长度为：L ＝v 0＋v 12t 2－v ′2t 2＝1.25＋22×1 m －12×1 m ＝1.125 m ，选项D 错误；故选A 、C. 5.如图5所示为粮袋的传送装置，已知A 、B 两端间的距离为L ，传送带与水平方向的夹角为θ，工作时运行速度为v ，粮袋与传送带间的动摩擦因数为μ，正常工作时工人在A 端将粮袋放到运行中的传送带上.设最大静摩擦力与滑动摩擦力大小相等，重力加速度大小为g .关于粮袋从A 到B 的运动，以下说法正确的是( )图5A.粮袋到达B 端的速度与v 比较，可能大，可能小也可能相等B.粮袋开始运动的加速度为g (sin θ－μcos θ)，若L 足够大，则以后将以速度v 做匀速运动C.若μ≥tan θ，则粮袋从A 端到B 端一定是一直做加速运动D.不论μ大小如何，粮袋从Α到Β端一直做匀加速运动，且加速度a ≥g sin θ答案 A解析 若传送带较短，粮袋在传送带上可能一直做匀加速运动，到达B 端时的速度小于v ；若传送带较长，μ≥tan θ，则粮袋先做匀加速运动，当速度与传送带的速度相同后，做匀速运动，到达B 端时速度与v 相同；若μ＜tan θ，则粮袋先做加速度为g (sin θ＋μcos θ)的匀加速运动，当速度与传送带相同后做加速度为g (sin θ－μcos θ)的匀加速运动，到达B 端时的速度大于v ，选项A 正确；粮袋开始时速度小于传送带的速度，相对传送带的运动方向是沿传送带向上，所以受到沿传送带向下的滑动摩擦力，大小为μmg cos θ，根据牛顿第二定律得加速度a ＝mg sin θ＋μmg cos θm＝g (sin θ＋μcos θ)，选项B 错误；若μ≥tan θ，粮袋从A 到B 可能是一直做匀加速运动，也可能先匀加速运动，当速度与传送带的速度相同后，做匀速运动，选项C 、D 均错误.6.如图6所示，倾角为θ＝37°的传送带始终保持以v ＝5 m/s 的速率顺时针匀速转动，AB 两端距离d ＝15.25 m.现将一物块(可视为质点)无初速度从A 端放上传送带，物块与传送带间的动摩擦因数μ＝0.5，取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8，求物块到达B 端时的速度大小和物块从A 端运动到B 端所用的时间.图6答案 9 m/s 2.5 s解析 设物块由静止运动到传送带速度v ＝5 m/s 的过程，其加速度为a 1，运动时间为t 1，位移为x 1，由牛顿第二定律和运动学规律有mg sin θ＋μmg cos θ＝ma 1v ＝a 1t 1x 1＝12a 1t 12 代入数据解得a 1＝10 m/s 2，t 1＝0.5 s ，x 1＝1.25 m由于x 1＝1.25 m<d ＝15.25 m ，当物块的速度等于传送带速度时，因为mg sin 37°>μmg cos 37°，物块将继续向下做匀加速运动.设物块此后运动的加速度为a 2，运动时间为t 2，位移为x 2，到B 端的速度为v B ，由牛顿第二定律和运动学规律，有mg sin θ－μmg cos θ＝ma 2x 2＝d －x 1＝v t 2＋12a 2t 22 v B ＝v ＋a 2t 2代入数据解得a 2＝2 m/s 2，t 2＝2 s ，v B ＝9 m/s物块从A 端运动到B 端所用时间为t ，有t ＝t 1＋t 2＝2.5 s7.(2018·青海西宁调研)图7甲为一转动的传送带AB ，传送带以恒定的速率v 逆时针转动.在传送带的左侧边缘的B 点有一滑块，若让滑块以初速度v 1＝3 m/s 冲上传送带，滑块运动的v －t 图象如图乙中a 所示，若让滑块以初速度v 2＝6 m/s 冲上传送带，滑块运动的v －t 图象如图乙中b 所示.g 取10 m/s 2，试求：图7(1)传送带的长度l 和传送带与物块之间的动摩擦因数μ；(2)滑块以初速度v 1＝3 m/s 冲上传送带时，滑块返回B 点的时间.答案 (1)32 m 0.05 (2)12.5 s解析 (1)根据v －t 图象，滑块以初速度v 2＝6 m/s 冲上传送带时，在t ＝8 s 时刻，到达A 点，所以传送带的长度l ＝12×(6＋2)×8 m ＝32 m 根据图线a 或者图线b ，滑块的加速度大小为a ＝Δv Δt＝0.5 m/s 2 根据牛顿第二定律得μmg ＝ma解得传送带与滑块之间的动摩擦因数μ＝0.05(2)滑块在0～6 s 和6～t s 内的位移大小相等，方向相反12×6×3 m ＝12×(t －6＋t －10)×2 m 滑块返回B 点的时间t ＝12.5 s.8.如图8所示，质量M ＝1 kg 的木板A 静止在水平地面上，在木板的左端放置一个质量m ＝1 kg 的铁块B (大小可忽略)，铁块与木块间的动摩擦因数μ1＝0.3，木板长L ＝1 m ，用F ＝5 N 的水平恒力作用在铁块上，g 取10 m/s 2.图8(1)若水平地面光滑，计算说明铁块与木板间是否会发生相对滑动；(2)若木板与水平地面间的动摩擦因数μ2＝0.1，求铁块运动到木板右端所用的时间.答案 见解析解析 (1)A 、B 之间的最大静摩擦力为 F fm >μ1mg ＝0.3×1×10 N ＝3 N 假设A 、B 之间不发生相对滑动则 对A 、B 整体：F ＝(M ＋m )a 对B ：F f AB ＝ma解得：F f AB ＝2.5 N因F f AB <F fm ，故A 、B 之间不发生相对滑动(2)A 、B 之间发生相对滑动，则 对B ：F －μ1mg ＝ma B对A ：μ1mg －μ2(M ＋m )g ＝Ma A据题意：x B －x A ＝L ；x A ＝12a A t 2；x B ＝12a B t 2 解得：t ＝ 2 s.。

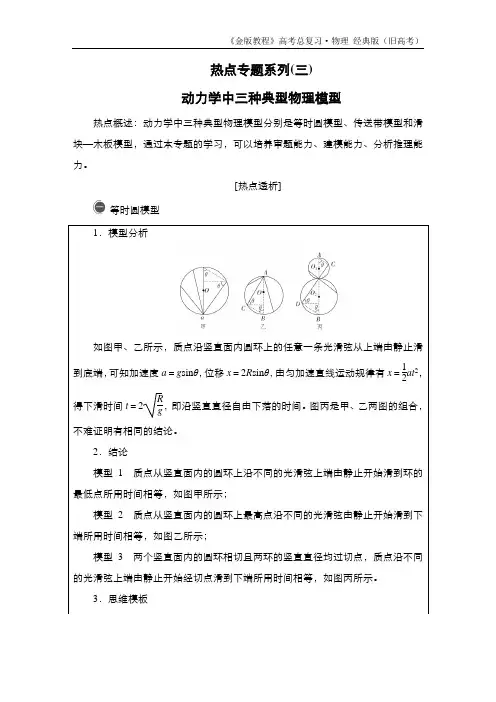

热点专题系列(三)动力学中三种典型物理模型热点概述：动力学中三种典型物理模型分别是等时圆模型、传送带模型和滑块—木板模型，通过本专题的学习，可以培养审题能力、建模能力、分析推理能力。

[热点透析]等时圆模型1．模型分析如图甲、乙所示，质点沿竖直面内圆环上的任意一条光滑弦从上端由静止滑到底端，可知加速度a＝g sinθ，位移x＝2R sinθ，由匀加速直线运动规律有x＝12，2at 得下滑时间t＝2R，即沿竖直直径自由下落的时间。

图丙是甲、乙两图的组合，g不难证明有相同的结论。

2．结论模型1质点从竖直面内的圆环上沿不同的光滑弦上端由静止开始滑到环的最低点所用时间相等，如图甲所示；模型2质点从竖直面内的圆环上最高点沿不同的光滑弦由静止开始滑到下端所用时间相等，如图乙所示；模型3两个竖直面内的圆环相切且两环的竖直直径均过切点，质点沿不同的光滑弦上端由静止开始经切点滑到下端所用时间相等，如图丙所示。

3．思维模板其中模型3可以看成两个等时圆，分段按上述模板进行时间比较。

如图所示，位于竖直平面内的固定光滑圆环轨道与水平面相切于M 点，与竖直墙相切于A点。

竖直墙上另一点B与M的连线和水平面的夹角为60°，C是圆环轨道的圆心。

已知在同一时刻a、b两球分别由A、B两点从静止开始沿光滑倾斜直轨道AM、BM运动到M点；c球由C点自由下落到M点。

则()A．a球最先到达M点B．b球最先到达M点C．c球最先到达M点D．b球和c球都可能最先到达M点解析由等时圆模型知，a球运动时间小于b球运动时间，a球运动时间和沿过CM的直径的下落时间相等，所以从C点自由下落到M点的c球运动时间最短，故C正确。

答案 C传送带模型传送带模型的特征是以摩擦力为纽带关联传送带和物块的运动。

这类问题涉及滑动摩擦力和静摩擦力的转换、对地位移和二者间相对位移的区别，需要综合牛顿运动定律、运动学公式、功和能等知识求解。

题型一：物块在水平传送带上题型概述：物块在水平传送带上可分为两种情形：一是物块轻放在水平传送带上；二是物块以一定的初速度冲上水平传送带。

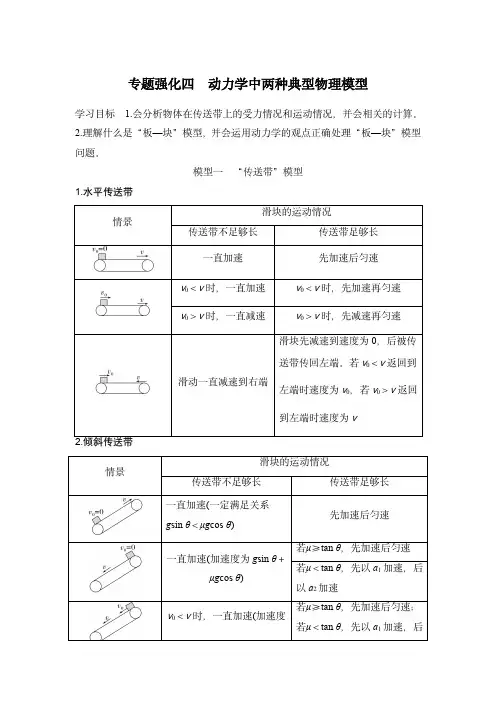

专题强化四动力学中两种典型物理模型学习目标1.会分析物体在传送带上的受力情况和运动情况，并会相关的计算。

2.理解什么是“板—块”模型，并会运用动力学的观点正确处理“板—块”模型问题。

模型一“传送带”模型1.水平传送带情景滑块的运动情况传送带不足够长传送带足够长一直加速先加速后匀速v 0＜v 时，一直加速v 0＜v 时，先加速再匀速v 0＞v 时，一直减速v 0＞v 时，先减速再匀速滑动一直减速到右端滑块先减速到速度为0，后被传送带传回左端。

若v 0＜v 返回到左端时速度为v 0，若v 0＞v 返回到左端时速度为v2.倾斜传送带情景滑块的运动情况传送带不足够长传送带足够长一直加速(一定满足关系g sin θ＜μg cos θ)先加速后匀速一直加速(加速度为g sin θ＋μg cos θ)若μ≥tan θ，先加速后匀速若μ＜tan θ，先以a 1加速，后以a 2加速v 0＜v 时，一直加速(加速度若μ≥tan θ，先加速后匀速；若μ＜tan θ，先以a 1加速，后为g sin θ＋μg cos θ)以a 2加速v 0＞v 时，一直加速或减速(加速度大小为g sin θ－μg cos θ)或μg cos θ－g sin θ若μ≥tan θ，先减速后匀速；若μ＜tan θ，一直加速(摩擦力方向一定沿斜面向上)g sin θ＞μg cos θ，一直加速；g sin θ＝μg cos θ，一直匀速g sin θ＜μg cos θ，一直减速先减速到速度为0后反向加速：若v 0＜v ，到原位置时速度大小为v 0(类竖直上抛运动)；若v 0＞v ，先反向加速后匀速，反回原位置时速度大小为v角度水平传送带模型例1(2023·山东济宁高三月考)如图1所示，水平固定放置的传送带在电机的作用下一直保持速度v ＝4m/s 顺时针转动，两轮轴心间距L ＝10m 。

一个物块(视为质点)以速度v 0＝8m/s 从左轮的正上方水平向右滑上传送带，经过t ＝2s 物块离开传送带，重力加速度g 取10m/s 2。

高考级横一^^教学参考第50卷第丨期2021年1月动力学中三类典型物理模型的分析康俊李明(河南省淮滨高级中学河南信阳464400)文章编号：l〇〇2-218X(2021)01-0038-05《普通高中物理课程标准（2020年修订）》课程 目标中明确提出学生要通过学习具有建构模型的 意识和能力；学业质量中进人高等院校相关专业学 习应达到的水平要求是4，能将实际问题中的对象 和过程转换成所学的物理模型，能对综合性物理问 题进行分析和推理，获得结论并作出解释。

《中国 高考评价体系》明确说明试题以生活实践问题情境 和学习探索问题情境为载体进行测量与评价。

通过对近年高考物理试题的研究发现，动力学 问题是每年高考必考内容之一。

“等时圆模型”“传 送带模型”“板块模型”是动力学中三类典型过程模 型，也是常考的问题情境。

本文选取这三类模型进 行深入分析，以期能在高考备考中提供一些参考。

_、等时圆模型1.真题统计（如表1)表1近十年高考物理“等时圆模型”相关试题统计年份题号命题角度2018浙江省11月选考卷13题光滑轨道2.模型分析如图1、2所示，质点沿竖直面内圆环上的任意 一条光滑弦从上端由静止滑到底端，受力分析可知 加速度a=0，位移:r=2J?sin 0，由匀加速直线运动规律:r=|加2，得出下滑时间i= 2 即沿竖直直径自由下落的时间。

图3是图1和图2的组合，不难证明有相同的结论。

图 1 图2中图分类号：G632.479文献标识码：B3.模型特征特征1质点从竖直面内的圆环上沿不同的光滑弦上端由静止开始滑到环的最低点，或从最高点由静止滑到各光滑弦下端，所用时间都相等，如图1、2所示。

特征2两个竖直面内的圆环相切且两环的竖直直径均过切点，质点沿不同的光滑弦上端由静止开始经切点滑到下端所用时间相等，如图3所示。

4.思维模型此类问题的思维方法如图4所示:图45.典题示例例1(2018年浙江省11月选考卷13题）如图5所示为某一游戏的局部简化示意图。

专题强化四动力学中三种典型物理模型专题解读1.本专题是动力学方法在三类典型模型问题中的应用，其中等时圆模型常在选择题中考查，而滑块—木板模型和传送带模型常以计算题压轴题的形式命题.2.通过本专题的学习，可以培养同学们审题能力、建模能力、分析推理能力和规范表达等物理学科素养，针对性的专题强化，通过题型特点和解题方法的分析，能帮助同学们迅速提高解题能力.3.用到的相关知识有：匀变速直线运动规律、牛顿运动定律、相对运动的有关知识.一、“等时圆”模型1.两种模型(如图1)图12.等时性的证明设某一条光滑弦与水平方向的夹角为α，圆的直径为d(如图2).根据物体沿光滑弦做初速度为零的匀加速直线运动，加速度为a＝g sin α，位移为s＝d sin α，所以运动时间为t0＝2s a图2即沿同一起点或终点的各条光滑弦运动具有等时性，运动时间与弦的倾角、长短无关.二、“传送带”模型1.水平传送带模型2.倾斜传送带模型三、“滑块—木板”模型1.模型特点滑块(视为质点)置于长木板上，滑块和木板均相对地面运动，且滑块和木板在摩擦力的作用下发生相对滑动.2.两种位移关系滑块从木板的一端运动到另一端的过程中，若滑块和木板向同一方向运动，则滑块的位移和木板的位移之差等于木板的长度；若滑块和木板向相反方向运动，则滑块的位移和木板的位移之和等于木板的长度.命题点一“等时圆”模型例1如图3所示，ad、bd、cd是竖直面内三根固定的光滑细杆，a、b、c、d位于同一圆周上，a点为圆周的最高点，d点为圆周的最低点.每根杆上都套着一个小滑环(图中未画出)，三个滑环A、B、C分别从a、b、c处由静止开始释放，用t1、t2、t3依次表示滑环A、B、C到达d点所用的时间，则( )图3A.t 1<t 2<t 3B.t 1>t 2>t 3C.t 3>t 1>t 2D.t 1＝t 2＝t 3 答案 D解析 如图所示，滑环在下滑过程中受到重力mg 和杆的支持力F N 作用.设杆与水平方向的夹角为θ，根据牛顿第二定律有mg sin θ＝ma ，得加速度大小a ＝g sin θ.设圆周的直径为D ，则滑环沿杆滑到d 点的位移大小x ＝D sin θ，x ＝12at 2，解得t ＝2Dg.可见，滑环滑到d点的时间t 与杆的倾角θ无关，即三个滑环滑行到d 点所用的时间相等，选项D 正确.变式1如图4所示，位于竖直平面内的固定光滑圆环轨道与水平面相切于M点，与竖直墙相切于A点.竖直墙上另一点B与M的连线和水平面的夹角为60°，C是圆环轨道的圆心.已知在同一时刻a、b两球分别由A、B两点从静止开始沿光滑倾斜直轨道AM、BM运动到M点；c球由C点自由下落到M点.则( )图4A.a球最先到达M点B.b球最先到达M点C.c球最先到达M点D.b球和c球都可能最先到达M点答案 C解析设圆轨道半径为R，据“等时圆”理论，t a＝4Rg＝2Rg，t b>t a，c球做自由落体运动t c＝2Rg，C选项正确.命题点二“传送带”模型1.水平传送带水平传送带又分为两种情况：物体的初速度与传送带速度同向(含物体初速度为0)或反向. 在匀速运动的水平传送带上，只要物体和传送带不共速，物体就会在滑动摩擦力的作用下，朝着和传送带共速的方向变速(若v物<v传，则物体加速；若v物>v传，则物体减速)，直到共速，滑动摩擦力消失，与传送带一起匀速，或由于传送带不是足够长，在匀加速或匀减速过程中始终没达到共速.计算物体与传送带间的相对路程要分两种情况：①若二者同向，则Δs＝|s传－s物|；②若二者反向，则Δs＝|s传|＋|s物|.2.倾斜传送带物体沿倾角为θ的传送带传送时，可以分为两类：物体由底端向上运动，或者由顶端向下运动.解决倾斜传送带问题时要特别注意mg sin θ与μmg cos θ的大小和方向的关系，进一步判断物体所受合力与速度方向的关系，确定物体运动情况.例2如图5所示为车站使用的水平传送带模型，其A、B两端的距离L＝8 m，它与水平台面平滑连接.现有物块以v0＝10 m/s的初速度从A端水平地滑上传送带.已知物块与传送带间的动摩擦因数为μ＝0.6.试求：图5(1)若传送带保持静止，物块滑到B 端时的速度大小？(2)若传送带顺时针匀速转动的速率恒为12 m/s ，则物块到达B 端时的速度大小？ (3)若传送带逆时针匀速转动的速率恒为4 m/s ，且物块初速度变为v 0′＝6 m/s ，仍从A 端滑上传送带，求物块从滑上传送带到离开传送带的总时间？ 答案 (1)2 m/s (2)12 m/s (3)2512s解析 (1)设物块的加速度大小为a ，由受力分析可知F N ＝mg ，F f ＝ma ，F f ＝μF N得a ＝6 m/s 2传送带静止，物块从A 到B 做匀减速直线运动， 又x ＝v 202a ＝253 m>L ＝8 m ，则由v B 2－v 02＝－2aL 得v B ＝2 m/s(2)由题意知，物块先加速到v 1＝12 m/s 由v 12－v 02＝2ax 1，得x 1＝113m<L ＝8 m故物块先加速后匀速运动即物块到达B 时的速度为v B ′＝v 1＝12 m/s (3)由题意可知，物块先向右减速后向左加速 ①向右减速到v 2＝0时由v 22－v 0′2＝－2ax 2得x 2＝3 m 由v 2＝v 0′－at 1得t 1＝1 s ②向左加速到v 3＝4 m/s 时 由v 32－v 22＝2ax 3得x 3＝43m<x 2＝3 m故向左先加速后匀速 由v 3＝v 2＋at 2得t 2＝23 s③向左匀速运动v 4＝v 3＝4 m/s x 4＝x 2－x 3＝53 m由x 4＝v 4t 3得t 3＝512 s故t ＝t 1＋t 2＋t 3＝2512s变式2(2018·湖北荆州模拟)如图6所示为货场使用的传送带的模型，传送带倾斜放置，与水平面夹角为θ＝37°，传送带AB足够长，传送皮带轮以大小为v＝2 m/s的恒定速率顺时针转动.一包货物以v0＝12 m/s的初速度从A端滑上倾斜传送带，若货物与皮带之间的动摩擦因数μ＝0.5，且可将货物视为质点.(g＝10 m/s2，已知sin 37°＝0.6，cos 37°＝0.8)图6(1)求货物刚滑上传送带时加速度为多大？(2)经过多长时间货物的速度和传送带的速度相同？这时货物相对于地面运动了多远？(3)从货物滑上传送带开始计时，货物再次滑回A端共用了多长时间？答案(1)10 m/s2，方向沿传送带向下(2)1 s 7 m (3)(2＋22) s解析 (1)设货物刚滑上传送带时加速度为a 1，货物受力如图所示：根据牛顿第二定律得沿传送带方向：mg sin θ＋F f ＝ma 1 垂直传送带方向：mg cos θ＝F N 又F f ＝μF N由以上三式得：a 1＝g (sin θ＋μcos θ)＝10×(0.6＋0.5×0.8) m/s 2＝10 m/s 2，方向沿传送带向下.(2)货物速度从v 0减至传送带速度v 所用时间设为t 1，位移设为x 1，则有：t 1＝v －v 0－a 1＝1 s ，x 1＝v 0＋v2t 1＝7 m(3)当货物速度与传送带速度相等时，由于mg sin θ＞μmg cos θ，此后货物所受摩擦力沿传送带向上，设货物加速度大小为a 2，则有mg sin θ－μmg cos θ＝ma 2， 得：a 2＝g (sin θ－μcos θ)＝2 m/s 2，方向沿传送带向下. 设货物再经时间t 2，速度减为零，则t 2＝0－v－a 2＝1 s货物沿传送带向上滑的位移x 2＝v ＋02t 2＝1 m则货物上滑的总距离为x ＝x 1＋x 2＝8 m.货物到达最高点后将沿传送带匀加速下滑，下滑加速度大小等于a 2.设下滑时间为t 3，则x ＝12a 2t 32，代入解得t 3＝2 2 s.所以货物从A 端滑上传送带到再次滑回A 端的总时间为t ＝t 1＋t 2＋t 3＝(2＋22) s.命题点三 “滑块—木板”模型如图7所示，解决此模型的基本思路如下：图7例3(2017·全国卷Ⅲ·25)如图8，两个滑块A 和B的质量分别为m A＝1 kg和m B＝5 kg，放在静止于水平地面上的木板的两端，两者与木板间的动摩擦因数均为μ1＝0.5；木板的质量为m＝4 kg，与地面间的动摩擦因数为μ2＝0.1.某时刻A、B两滑块开始相向滑动，初速度大小均为v0＝3 m/s.A、B相遇时，A与木板恰好相对静止.设最大静摩擦力等于滑动摩擦力，取重力加速度大小g＝10 m/s2.求：图8(1)B与木板相对静止时，木板的速度；(2)A、B开始运动时，两者之间的距离.答案(1)1 m/s，方向与B的初速度方向相同(2)1.9 m解析(1)滑块A和B在木板上滑动时，木板也在地面上滑动.设A、B和木板所受的摩擦力大小分别为F f1、F f2和F f3，A和B相对于地面的加速度大小分别为a A和a B，木板相对于地面的加速度大小为a1.在滑块B与木板达到共同速度前有F f1＝μ1m A g ①F f2＝μ1m B g ②F f3＝μ2(m＋m A＋m B)g ③由牛顿第二定律得F f1＝m A a A ④F f2＝m B a B ⑤F f2－F f1－F f3＝ma1 ⑥设在t1时刻，B与木板达到共同速度，其大小为v1.由运动学公式有v1＝v0－a B t1 ⑦v1＝a1t1 ⑧联立①②③④⑤⑥⑦⑧式，代入已知数据得v 1＝1 m/s ，方向与B 的初速度方向相同 ⑨(2)在t 1时间间隔内，B 相对于地面移动的距离为s B ＝v 0t 1－12a B t 12 ⑩设在B 与木板达到共同速度v 1后，木板的加速度大小为a 2.对于B 与木板组成的系统，由牛顿第二定律有F f1＋F f3＝(m B ＋m )a 2 ⑪ 由①②④⑤式知，a A ＝a B ；再由⑦⑧式知，B 与木板达到共同速度时，A 的速度大小也为v 1，但运动方向与木板相反.由题意知，A 和B 相遇时，A 与木板的速度相同，设其大小为v 2.设A 的速度大小从v 1变到v 2所用的时间为t 2，则由运动学公式，对木板有v 2＝v 1－a 2t 2⑫ 对A 有：v 2＝－v 1＋a A t 2⑬ 在t 2时间间隔内，B (以及木板)相对地面移动的距离为s 1＝v 1t 2－12a 2t 22 ⑭在(t 1＋t 2)时间间隔内，A 相对地面移动的距离为s A ＝v 0(t 1＋t 2)－12a A (t 1＋t 2)2 ⑮A 和B 相遇时，A 与木板的速度也恰好相同.因此A 和B 开始运动时，两者之间的距离为 s 0＝s A ＋s 1＋s B⑯联立以上各式，并代入数据得 s 0＝1.9 m ⑰ (也可用如图所示的速度—时间图线求解)变式3如图9所示，质量m＝1 kg的物块A放在质量M ＝4 kg 木板B 的左端，起初A 、B 静止在水平地面上.现用一水平向左的力F 作用在木板B 上，已知A 、B 之间的动摩擦因数为μ1＝0.4，地面与B 之间的动摩擦因数为μ2＝0.1，假设最大静摩擦力等于滑动摩擦力，g ＝10 m/s 2，求：图9(1)能使A 、B 发生相对滑动的F 的最小值；(2)若F ＝30 N ，作用1 s 后撤去，要想A 不从B 上滑落，则木板至少多长；从开始到A 、B 均静止，A 的总位移是多少.答案 (1)25 N (2)0.75 m 14.4 m解析 (1)对于A ，最大加速度由A 、B 间的最大静摩擦力决定，即μ1mg ＝ma m ，a m ＝4 m/s 2对A 、B 整体F －μ2(M ＋m )g ＝(M ＋m )a m ，解得F ＝25 N(2)设F 作用在B 上时A 、B 的加速度分别为a 1、a 2，撤掉F 时速度分别为v 1、v 2，撤去外力F 后加速度分别为a 1′、a 2′，A 、B 共同运动时速度为v 3，加速度为a 3，对于A μ1mg ＝ma 1，得a 1＝4 m/s 2，v 1＝a 1t 1＝4 m/s对于B F －μ1mg －μ2(M ＋m )g ＝Ma 2，得a 2＝5.25 m/s 2，v 2＝a 2t 1＝5.25 m/s撤去外力a 1′＝a 1＝4 m/s ，a 2′＝μ1mg ＋μ2M ＋m g M ＝2.25 m/s 2经过t2时间后A、B速度相等v1＋a1′t2＝v2－a2′t2解得t2＝0.2 s共同速度v3＝v1＋a1′t2＝4.8 m/s从开始到A、B相对静止，A、B的相对位移即为木板最短的长度LL＝x B－x A＝v 222a2＋v 23－v 22－2a2′－12a1(t1＋t2)2＝0.75 mA、B速度相等后共同在水平面上匀减速运动，加速度a3＝μ2g＝1 m/s2从v3至最终静止位移为x＝v 232a3＝11.52 m所以A的总位移为x A总＝x A＋x＝14.4 m.1.(2018·广东东莞质检)如图1所示，AB和CD为两条光滑斜槽，它们各自的两个端点均分别位于半径R和r的两个相切的圆上，且斜槽都通过切点P.设有一重物先后沿两个斜槽从静止出发，由A滑到B和由C滑到D，所用的时间分别为t1和t2，则t1与t2之比为( )图1A.2∶1B.1∶1C.3∶1D.1∶ 3答案 B2.如图2所示，水平方向的传送带顺时针转动，传送带速度大小恒为v＝2 m/s，两端A、B 间距离为3 m.一物块从B端以初速度v0＝4 m/s滑上传送带，物块与传送带间的动摩擦因数μ＝0.4，g取10 m/s2.物块从滑上传送带至离开传送带的过程中，速度随时间变化的图象是图中的( )图2答案 B3.(多选)如图3所示，一足够长的木板静止在粗糙的水平面上，t＝0时刻滑块从木板的左端以速度v0水平向右滑行，木板与滑块之间存在摩擦，且最大静摩擦力等于滑动摩擦力，则滑块的v－t图象可能是下列图中的( )图3答案BD4.(多选)如图4所示，表面粗糙、质量M＝2 kg的木板，t＝0时在水平恒力F的作用下从静止开始沿水平面向右做匀加速直线运动，加速度a＝2.5 m/s2，t＝0.5 s时，将一个质量m ＝1 kg的小铁块(可视为质点)无初速度地放在木板最右端，铁块从木板上掉下时速度是木板速度的一半.已知铁块和木板之间的动摩擦因数μ1＝0.1，木板和地面之间的动摩擦因数μ2＝0.25，g＝10 m/s2，则( )图4A.水平恒力F 的大小为10 NB.铁块放上木板后，木板的加速度为2 m/s 2C.铁块在木板上运动的时间为1 sD.木板的长度为1.625 m答案 AC解析 未放铁块时，对木板由牛顿第二定律：F －μ2Mg ＝Ma ，解得F ＝10 N ，选项A 正确；铁块放上木板后，对木板：F －μ1mg －μ2(M ＋m )g ＝Ma ′，解得：a ′＝0.75 m/s 2，选项B 错误；0.5 s 时木板的速度v 0＝at 1＝2.5×0.5 m/s ＝1.25 m/s ，铁块滑离木板时，木板的速度：v 1＝v 0＋a ′t 2＝1.25＋0.75t 2，铁块的速度v ′＝a 铁t 2＝μ1gt 2＝t 2，由题意：v ′＝12v 1，解得t 2＝1 s ，选项C 正确；铁块滑离木板时，木板的速度v 1＝2 m/s ，铁块的速度v ′＝1 m/s ，则木板的长度为：L ＝v 0＋v 12t 2－v ′2t 2＝1.25＋22×1 m －12×1 m ＝1.125 m ，选项D 错误；故选A 、C.5.如图5所示为粮袋的传送装置，已知A 、B 两端间的距离为L ，传送带与水平方向的夹角为θ，工作时运行速度为v ，粮袋与传送带间的动摩擦因数为μ，正常工作时工人在A 端将粮袋放到运行中的传送带上.设最大静摩擦力与滑动摩擦力大小相等，重力加速度大小为g .关于粮袋从A 到B 的运动，以下说法正确的是( )图5A.粮袋到达B 端的速度与v 比较，可能大，可能小也可能相等B.粮袋开始运动的加速度为g (sin θ－μcos θ)，若L 足够大，则以后将以速度v 做匀速运动C.若μ≥tan θ，则粮袋从A 端到B 端一定是一直做加速运动D.不论μ大小如何，粮袋从Α到Β端一直做匀加速运动，且加速度a ≥g sin θ答案 A解析 若传送带较短，粮袋在传送带上可能一直做匀加速运动，到达B 端时的速度小于v ；若传送带较长，μ≥tan θ，则粮袋先做匀加速运动，当速度与传送带的速度相同后，做匀速运动，到达B 端时速度与v 相同；若μ＜tan θ，则粮袋先做加速度为g (sin θ＋μcos θ)的匀加速运动，当速度与传送带相同后做加速度为g (sin θ－μcos θ)的匀加速运动，到达B 端时的速度大于v ，选项A 正确；粮袋开始时速度小于传送带的速度，相对传送带的运动方向是沿传送带向上，所以受到沿传送带向下的滑动摩擦力，大小为μmg cos θ，根据牛顿第二定律得加速度a ＝mg sin θ＋μmg cos θm ＝g (sin θ＋μcos θ)，选项B 错误；若μ≥tan θ，粮袋从A 到B 可能是一直做匀加速运动，也可能先匀加速运动，当速度与传送带的速度相同后，做匀速运动，选项C 、D 均错误.6.如图6所示，倾角为θ＝37°的传送带始终保持以v ＝5 m/s 的速率顺时针匀速转动，AB两端距离d ＝15.25 m.现将一物块(可视为质点)无初速度从A 端放上传送带，物块与传送带间的动摩擦因数μ＝0.5，取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8，求物块到达B 端时的速度大小和物块从A 端运动到B 端所用的时间.图6答案 9 m/s 2.5 s解析 设物块由静止运动到传送带速度v ＝5 m/s 的过程，其加速度为a 1，运动时间为t 1，位移为x 1，由牛顿第二定律和运动学规律有mg sin θ＋μmg cos θ＝ma 1v ＝a 1t 1x 1＝12a 1t 12 代入数据解得a 1＝10 m/s 2，t 1＝0.5 s ，x 1＝1.25 m由于x 1＝1.25 m<d ＝15.25 m ，当物块的速度等于传送带速度时，因为mg sin 37°>μmg cos 37°，物块将继续向下做匀加速运动.设物块此后运动的加速度为a 2，运动时间为t 2，位移为x 2，到B 端的速度为v B ，由牛顿第二定律和运动学规律，有mg sin θ－μmg cos θ＝ma 2x 2＝d －x 1＝vt 2＋12a 2t 22 v B ＝v ＋a 2t 2代入数据解得a 2＝2 m/s 2，t 2＝2 s ，v B ＝9 m/s物块从A 端运动到B 端所用时间为t ，有t ＝t 1＋t 2＝2.5 s7.(2018·青海西宁调研)图7甲为一转动的传送带AB ，传送带以恒定的速率v 逆时针转动.在传送带的左侧边缘的B 点有一滑块，若让滑块以初速度v 1＝3 m/s 冲上传送带，滑块运动的v －t 图象如图乙中a 所示，若让滑块以初速度v 2＝6 m/s 冲上传送带，滑块运动的v －t 图象如图乙中b 所示.g 取10 m/s 2，试求：图7(1)传送带的长度l 和传送带与物块之间的动摩擦因数μ；(2)滑块以初速度v 1＝3 m/s 冲上传送带时，滑块返回B 点的时间.答案 (1)32 m 0.05 (2)12.5 s解析 (1)根据v －t 图象，滑块以初速度v 2＝6 m/s 冲上传送带时，在t ＝8 s 时刻，到达A点，所以传送带的长度l ＝12×(6＋2)×8 m ＝32 m 根据图线a 或者图线b ，滑块的加速度大小为a ＝Δv Δt＝0.5 m/s 2根据牛顿第二定律得μmg ＝ma解得传送带与滑块之间的动摩擦因数μ＝0.05(2)滑块在0～6 s 和6～t s 内的位移大小相等，方向相反12×6×3 m ＝12×(t －6＋t －10)×2 m 滑块返回B 点的时间t ＝12.5 s.8.如图8所示，质量M ＝1 kg 的木板A 静止在水平地面上，在木板的左端放置一个质量m ＝1 kg 的铁块B (大小可忽略)，铁块与木块间的动摩擦因数μ1＝0.3，木板长L ＝1 m ，用F ＝5 N 的水平恒力作用在铁块上，g 取10 m/s 2.图8(1)若水平地面光滑，计算说明铁块与木板间是否会发生相对滑动；(2)若木板与水平地面间的动摩擦因数μ2＝0.1，求铁块运动到木板右端所用的时间. 答案 见解析解析 (1)A 、B 之间的最大静摩擦力为F fm >μ1mg ＝0.3×1×10 N ＝3 N假设A 、B 之间不发生相对滑动则对A 、B 整体：F ＝(M ＋m )a对B ：F f AB ＝ma解得：F f AB ＝2.5 N因F f AB <F fm ，故A 、B 之间不发生相对滑动(2)A 、B 之间发生相对滑动，则 对B ：F －μ1mg ＝ma B 对A ：μ1mg －μ2(M ＋m )g ＝Ma A据题意：x B －x A ＝L ；x A ＝12a A t 2；x B ＝12a B t 2 解得：t ＝ 2 s.。

高考物理复习：动力学中三种典型物理模型题型一“等时圆”模型例1如图所示，PQ为圆的竖直直径，AQ、BQ、CQ为三个光滑斜面轨道，分别与圆相交于A、B、C三点．现让三个小球(可以看作质点)分别沿着AQ、BQ、CQ轨道自端点由静止滑到Q点，运动的平均速度分别为v1、v2和v3.则有：( )A．v2＞v1＞v3B．v1＞v2＞v3C．v3＞v1＞v2D．v1＞v3＞v2变式1如图所示，竖直半圆环中有多条起始于A点的光滑轨道，其中AB通过环心O并保持竖直．一质点分别自A点沿各条轨道下滑，初速度均为零．那么，质点沿各轨道下滑的时间相比较( )题型二“传送带”模型例2(多选)如图，一足够长的倾斜传送带顺时针匀速转动．一小滑块以某初速度沿传送带向下运动，滑块与传送带间的动摩擦因数恒定，则其速度v随时间t变化的图象可能是( )变式2(多选)如图所示，绷紧的水平传送带足够长，且始终以v1＝2 m/s的恒定速率顺时针运行．初速度大小为v2＝3 m/s的小墨块从与传送带等高的光滑水平地面上的A处滑上传送带．若从小墨块滑上传送带开始计时，小墨块在传送带上运动5 s后与传送带的速度相同，则( )A．小墨块未与传送带速度相同时，受到的摩擦力方向水平向右B．小墨块的加速度大小为0.2 m/s2C．小墨块在传送带上的痕迹长度为4.5 mD．小墨块在传送带上的痕迹长度为12.5 m题型三“滑块—木板”模型例3一长木板置于粗糙水平地面上，木板右端放置一小物块，如图所示．木板与地面间的动摩擦因数μ1＝0.1，物块与木板间的动摩擦因数μ2＝0.4.t＝0时刻开始，小物块与木板一起以共同速度向墙壁运动，当t＝1 s时，木板以速度v1＝4 m/s与墙壁碰撞(碰撞时间极短)．碰撞前后木板速度大小不变，方向相反．运动过程中小物块第一次减速为零时恰好从木板上掉下．已知木板的质量是小物块质量的15倍，重力加速度大小g取10 m/s2.求：图6(1)t＝0时刻木板的速度大小；(2)木板的长度．变式3如图所示，质量相等的物块A和B叠放在水平地面上，左边缘对齐．A与B、B与地面间的动摩擦因数均为μ.先敲击A，A立即获得水平向右的初速度，在B上滑动距离L后停下．接着敲击B，B立即获得水平向右的初速度，A、B都向右运动，左边缘再次对齐时恰好相对静止，此后两者一起运动至停下．最大静摩擦力等于滑动摩擦力，重力加速度为g.求：(1)A被敲击后获得的初速度大小v A；(2)在左边缘再次对齐的前、后，B运动加速度的大小a B、a B′；(3)B被敲击后获得的初速度大小v B.模拟训练练规范练速度1.如图所示，ad、bd、cd是竖直面内三根固定的光滑细杆，a、b、c、d位于同一圆周上，a点为圆周的最高点，d点为圆周的最低点．每根杆上都套着一个小滑环(图中未画出)，三个滑环A、B、C分别从a、b、c 处由静止开始释放，用t1、t2、t3依次表示滑环A、B、C到达d点所用的时间，则( )A．t1<t2<t3B．t1>t2>t3C．t3>t1>t2D．t1＝t2＝t32.(2020·广东东莞市质检)如图所示，AB和CD为两条光滑斜槽，它们各自的两个端点均分别位于半径为R 和r的两个相切的圆上，且斜槽都通过切点P.设有一重物先后沿两个斜槽从静止出发，由A滑到B和由C 滑到D，所用的时间分别为t1和t2，则t1与t2之比为( )A．2∶1 B．1∶1C.3∶1 D．1∶ 33.(多选)(2019·湖北黄冈市模拟)机场使用的货物安检装置如图所示，绷紧的传送带始终保持v＝1 m/s的恒定速率运动，AB为传送带水平部分且长度L＝2 m，现有一质量为m＝1 kg的背包(可视为质点)无初速度地放在水平传送带的A端，可从B端沿斜面滑到地面．已知背包与传送带间的动摩擦因数μ＝0.5，g＝10 m/s2，下列说法正确的是( )A．背包从A运动到B所用的时间为2.1 sB．背包从A运动到B所用的时间为2.3 sC．背包与传送带之间的相对位移为0.3 mD．背包与传送带之间的相对位移为0.1 m4.(多选)(2019·河南周口市上学期期末调研)如图所示，质量M＝2 kg的足够长木板静止在光滑水平地面上，质量m＝1 kg的物块静止在长木板的左端，物块和长木板之间的动摩擦因数μ＝0.1，最大静摩擦力等于滑动摩擦力，重力加速度g取10 m/s2.现对物块施加一水平向右的恒力F＝2 N，则下列说法正确的是( )A．物块和长木板之间的摩擦力为1 NB．物块和长木板相对静止一起加速运动C．物块运动的加速度大小为1 m/s2D．拉力F越大，长木板的加速度越大5．(多选)(2019·江西上饶市重点中学六校第一次联考)如图所示，长木板放置在水平面上，一小物块置于长木板的中央，长木板和物块的质量均为m，物块与木板间的动摩擦因数为μ，木板与水平面间动摩擦因数为μ4，已知最大静摩擦力与滑动摩擦力大小相等，重力加速度为g.现对物块施加一水平向右的拉力F，则木板加速度a大小可能是( )A．0 B.2μg 3C.μg2D.F2m－μg46．(多选)(2019·河南天一大联考上学期期末)如图甲所示，一滑块置于足够长的长木板左端，木板放置在水平地面上．已知滑块和木板的质量均为2 kg，现在滑块上施加一个F＝0.5t (N)的变力作用，从t＝0时刻开始计时，滑块所受摩擦力随时间变化的关系如图乙所示．设最大静摩擦力与滑动摩擦力相等，重力加速度g取10 m/s2，则下列说法正确的是( )A．滑块与木板间的动摩擦因数为0.4B．木板与水平地面间的动摩擦因数为0.2C．图乙中t2＝24 sD．木板的最大加速度为2 m/s27．如图甲所示，倾角为37°足够长的传送带以4 m/s的速度顺时针转动，现使小物块以2 m/s的初速度沿斜面向下冲上传送带，小物块的速度随时间变化的关系如图乙所示，g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8，试求：(1)小物块与传送带间的动摩擦因数为多大；(2)0～8 s内小物块与传送带之间的划痕为多长．答案题型一 “等时圆”模型例1 (2019·安徽芜湖市期末)如图所示，PQ 为圆的竖直直径，AQ 、BQ 、CQ 为三个光滑斜面轨道，分别与圆相交于A 、B 、C 三点．现让三个小球(可以看作质点)分别沿着AQ 、BQ 、CQ 轨道自端点由静止滑到Q 点，运动的平均速度分别为v 1、v 2和v 3.则有：( )A ．v 2＞v 1＞v 3B ．v 1＞v 2＞v 3C ．v 3＞v 1＞v 2D ．v 1＞v 3＞v 2【答案】 A 【解析】设任一斜面的倾角为θ，圆槽直径为d .根据牛顿第二定律得到：a ＝g sin θ，斜面的长度为x ＝d sin θ，则由x ＝12at 2得t ＝2x a ＝2d sin θg sin θ＝2d g ，可见，物体下滑时间与斜面的倾角无关，则有t 1＝t 2＝t 3，根据v ＝x t，因x 2＞x 1＞x 3 ，可知v 2＞v 1＞v 3，故选A. 变式1 如图所示，竖直半圆环中有多条起始于A 点的光滑轨道，其中AB 通过环心O 并保持竖直．一质点分别自A 点沿各条轨道下滑，初速度均为零．那么，质点沿各轨道下滑的时间相比较( )【答案】 A 题型二 “传送带”模型例2 (多选)(2019·福建泉州市5月第二次质检)如图，一足够长的倾斜传送带顺时针匀速转动．一小滑块以某初速度沿传送带向下运动，滑块与传送带间的动摩擦因数恒定，则其速度v 随时间t 变化的图象可能是( )【答案】 BC 【解析】 传送带倾角为θ，动摩擦因数为μ，若mg sin θ>μmg cos θ，合力沿传送带向下，小滑块向下做匀加速运动；若mg sin θ＝μmg cos θ，沿传送带方向合力为零，小滑块匀速下滑；若mg sin θ<μmg cos θ，小滑块所受合力沿传送带向上，小滑块做匀减速运动，当速度减为零时，开始反向加速，当加速到与传送带速度相同时，因为最大静摩擦力大于小滑块重力沿传送带向下的分力，故小滑块随传送带做匀速运动，A 、D 错误，B 、C 正确．变式2 (多选)(2019·陕西榆林市第三次测试)如图所示，绷紧的水平传送带足够长，且始终以v 1＝2 m/s 的恒定速率顺时针运行．初速度大小为v 2＝3 m/s 的小墨块从与传送带等高的光滑水平地面上的A 处滑上传送带．若从小墨块滑上传送带开始计时，小墨块在传送带上运动5 s 后与传送带的速度相同，则( )A ．小墨块未与传送带速度相同时，受到的摩擦力方向水平向右B ．小墨块的加速度大小为0.2 m/s 2C ．小墨块在传送带上的痕迹长度为4.5 mD ．小墨块在传送带上的痕迹长度为12.5 m【答案】 AD【解析】 小墨块未与传送带速度相同时，相对传送带向左运动，受到传送带的摩擦力方向水平向右，故A 正确．小墨块在摩擦力的作用下做匀变速运动，小墨块在传送带上运动5 s 后与传送带的速度相同，故a ＝v 1－(－v 2)t ＝v 1＋v 2t＝1 m/s 2，方向向右，故B 错误．小墨块向左做匀减速运动时，对小墨块有：0＝v 2－at 1，x 1＝0＋v 22t 1，联立解得：x 1＝4.5 m ，小墨块向左减速的过程中，传送带的位移为：x 2＝v 1t 1＝6 m ；小墨块向右做匀加速运动时，对小墨块有：v 1＝at 2，x 1′＝0＋v 12t 2，联立解得x 1′＝2 m ，对传送带有：x 2′＝v 1t 2＝4 m ，因而小墨块在传送带上的痕迹长度为：x ＝(x 1＋x 2)＋(x 2′－x 1′)＝12.5 m ，故C 错误，D 正确． 题型三 “滑块—木板”模型例3 (2019·贵州毕节市适应性监测(三))一长木板置于粗糙水平地面上，木板右端放置一小物块，如图所示．木板与地面间的动摩擦因数μ1＝0.1，物块与木板间的动摩擦因数μ2＝0.4.t ＝0时刻开始，小物块与木板一起以共同速度向墙壁运动，当t ＝1 s 时，木板以速度v 1＝4 m/s 与墙壁碰撞(碰撞时间极短)．碰撞前后木板速度大小不变，方向相反．运动过程中小物块第一次减速为零时恰好从木板上掉下．已知木板的质量是小物块质量的15倍，重力加速度大小g 取10 m/s 2.求：(1)t ＝0时刻木板的速度大小；(2)木板的长度．【答案】 (1)5 m/s (2)163m 【解析】 (1)对木板和物块：μ1(M ＋m )g ＝(M ＋m )a 1设初始时刻木板速度为v 0由运动学公式：v 1＝v 0－a 1t 0代入数据解得：v 0＝5 m/s(2)碰撞后，对物块：μ2mg ＝ma 2对物块，当速度为0时，经历时间t ，发生位移x 1，则有v 1＝a 2t ，x 1＝v 12t 对木板，由牛顿第二定律：μ2mg ＋μ1(M ＋m )g ＝Ma 3对木板，经历时间t ，发生位移x 2 x 2＝v 1t －12a 3t 2木板长度l ＝x 1＋x 2联立并代入数据解得l ＝163m. 变式3 (2019·江苏卷·15)如图所示，质量相等的物块A 和B 叠放在水平地面上，左边缘对齐．A 与B 、B 与地面间的动摩擦因数均为μ.先敲击A ，A 立即获得水平向右的初速度，在B 上滑动距离L 后停下．接着敲击B ，B 立即获得水平向右的初速度，A 、B 都向右运动，左边缘再次对齐时恰好相对静止，此后两者一起运动至停下．最大静摩擦力等于滑动摩擦力，重力加速度为g .求：(1)A 被敲击后获得的初速度大小v A ；(2)在左边缘再次对齐的前、后，B 运动加速度的大小a B 、a B ′；(3)B 被敲击后获得的初速度大小v B .【答案】 (1)2μgL (2)3μg μg (3)22μgL【解析】 (1)由牛顿第二定律知，A 加速度的大小a A ＝μg由匀变速直线运动规律得2a A L ＝v A 2解得v A ＝2μgL ；(2)设A 、B 的质量均为m对齐前，B 所受合外力大小F ＝3μmg由牛顿第二定律F ＝ma B ，得a B ＝3μg对齐后，A 、B 所受合外力大小F ′＝2μmg由牛顿第二定律F ′＝2ma B ′，得a B ′＝μg ；(3)设经过时间t ，A 、B 达到共同速度v ，位移分别为x A 、x B ，A 加速度的大小为aA则v ＝a A t ，v ＝v B －a B tx A ＝12a A t 2，x B ＝v B t －12a B t 2且x B －x A ＝L解得v B ＝22μgL .模拟训练 练规范 练速度1.如图所示，ad 、bd 、cd 是竖直面内三根固定的光滑细杆，a 、b 、c 、d 位于同一圆周上，a 点为圆周的最高点，d 点为圆周的最低点．每根杆上都套着一个小滑环(图中未画出)，三个滑环A 、B 、C 分别从a 、b 、c 处由静止开始释放，用t 1、t 2、t 3依次表示滑环A 、B 、C 到达d 点所用的时间，则( )A ．t 1<t 2<t 3B ．t 1>t 2>t 3C ．t 3>t 1>t 2D ．t 1＝t 2＝t 3【答案】 D【解析】 如图所示，滑环在下滑过程中受到重力mg 和杆的支持力F N 作用．设杆与水平方向的夹角为θ，根据牛顿第二定律有mg sin θ＝ma ，得加速度大小a ＝g sin θ.设圆周的直径为D ，则滑环沿杆滑到d 点的位移大小x ＝D sin θ，由x ＝12at 2，解得t ＝2D g.可见，滑环滑到d 点的时间t 与杆的倾角θ无关，即三个滑环滑到d 点所用的时间相等，选项D 正确．2.(2020·广东东莞市质检)如图所示，AB 和CD 为两条光滑斜槽，它们各自的两个端点均分别位于半径为R 和r 的两个相切的圆上，且斜槽都通过切点P .设有一重物先后沿两个斜槽从静止出发，由A 滑到B 和由C 滑到D ，所用的时间分别为t 1和t 2，则t 1与t 2之比为( )A ．2∶1B ．1∶1 C.3∶1D ．1∶ 3【答案】 B3.(多选)(2019·湖北黄冈市模拟)机场使用的货物安检装置如图所示，绷紧的传送带始终保持v ＝1 m/s 的恒定速率运动，AB 为传送带水平部分且长度L ＝2 m ，现有一质量为m ＝1 kg 的背包(可视为质点)无初速度地放在水平传送带的A 端，可从B 端沿斜面滑到地面．已知背包与传送带间的动摩擦因数μ＝0.5，g ＝10 m/s 2，下列说法正确的是( )A ．背包从A 运动到B 所用的时间为2.1 sB ．背包从A 运动到B 所用的时间为2.3 sC ．背包与传送带之间的相对位移为0.3 mD ．背包与传送带之间的相对位移为0.1 m【答案】 AD【解析】 背包在水平传送带上由滑动摩擦力产生加速度，μmg ＝ma ，得a ＝5 m/s 2，背包达到速度v ＝1 m/s 所用时间t 1＝v a ＝0.2 s ，此过程背包相对地面位移x 1＝v 2t 1＝12×0.2 m ＝0.1 m<L ＝ 2 m ，则此后背包与传送带共速，共速后背包与传送带相对静止，没有相对位移，所以背包与传送带的相对位移为Δx ＝vt 1－x 1＝1×0.2 m －0.1 m ＝0.1 m ，背包匀速运动的时间t 2＝L －x 1v ＝2－0.11s ＝1.9 s ，所以背包从A 运动到B 所用的时间为：t ＝t 1＋t 2＝2.1 s ，故A 、D 正确．4.(多选)(2019·河南周口市上学期期末调研)如图所示，质量M ＝2 kg 的足够长木板静止在光滑水平地面上，质量m ＝1 kg 的物块静止在长木板的左端，物块和长木板之间的动摩擦因数μ＝0.1，最大静摩擦力等于滑动摩擦力，重力加速度g 取10 m/s 2.现对物块施加一水平向右的恒力F ＝2 N ，则下列说法正确的是( )A ．物块和长木板之间的摩擦力为1 NB ．物块和长木板相对静止一起加速运动C ．物块运动的加速度大小为1 m/s 2D ．拉力F 越大，长木板的加速度越大【答案】 AC【解析】 物块对长木板的摩擦力使木板运动，当M 与m 之间达到最大静摩擦力时，发生相对滑动，设此时水平恒力为F 0，由牛顿第二定律有a ＝F 0－μmg m ＝F 0M ＋m ＝μmg M，解得F 0＝1.5 N ．因F ＝2 N>F 0＝1.5 N ，故两者有相对滑动，物块和长木板之间为滑动摩擦力，有F f ＝μmg ＝1 N ，故A 正确，B 错误；对物块，由牛顿第二定律F －μmg ＝ma 1，可得a 1＝1 m/s 2，故C 正确；拉力F 越大，物块的合力越大，则加速度越大，但长木板受到的滑动摩擦力为1 N ，保持恒定，则相对滑动时木板的加速度恒定为a 2＝μmg M ＝0.5 m/s 2，故D 错误．6．(多选)(2019·江西上饶市重点中学六校第一次联考)如图所示，长木板放置在水平面上，一小物块置于长木板的中央，长木板和物块的质量均为m ，物块与木板间的动摩擦因数为μ，木板与水平面间动摩擦因数为μ4，已知最大静摩擦力与滑动摩擦力大小相等，重力加速度为g .现对物块施加一水平向右的拉力F ，则木板加速度a 大小可能是( )A ．0 B.2μg 3C.μg 2D.F 2m －μg 4 【答案】 ACD【解析】 若F 较小时，木板和物块均静止，则木板的加速度为零，选项A 正确；若物块和木板之间不发生相对滑动，物块和木板一起运动，对木板和物块的整体，根据牛顿第二定律可得：F －μ4·2mg ＝2ma ，解得：a ＝F 2m －14μg ，选项D 正确；若物块和木板之间发生相对滑动，对木板，水平方向受两个摩擦力的作用，根据牛顿第二定律，有：μmg －μ4·2mg ＝ma ，解得：a ＝μg 2，选项C 正确． 6．(多选)(2019·河南天一大联考上学期期末)如图甲所示，一滑块置于足够长的长木板左端，木板放置在水平地面上．已知滑块和木板的质量均为2 kg ，现在滑块上施加一个F ＝0.5t (N)的变力作用，从t ＝0时刻开始计时，滑块所受摩擦力随时间变化的关系如图乙所示．设最大静摩擦力与滑动摩擦力相等，重力加速度g 取10 m/s 2，则下列说法正确的是( )A ．滑块与木板间的动摩擦因数为0.4B ．木板与水平地面间的动摩擦因数为0.2C ．图乙中t 2＝24 sD ．木板的最大加速度为2 m/s 2【答案】 ACD 【解析】 由题图乙可知，滑块与木板之间的滑动摩擦力为8 N ，则滑块与木板间的动摩擦因数为μ＝F fm mg ＝820＝0.4，选项A 正确．由题图乙可知t 1时刻木板相对地面开始滑动，此时滑块与木板相对静止，则木板与水平地面间的动摩擦因数为μ′＝F f ′2mg ＝440＝0.1，选项B 错误．t 2时刻，滑块与木板将要产生相对滑动，此时滑块与木板间的摩擦力达到最大静摩擦力F fm ＝8 N ，此时两物体的加速度相等，且木板的加速度达到最大，则对木板：F fm －μ′·2mg ＝ma m ，解得a m ＝2 m/s 2；对滑块：F －F fm ＝ma m ，解得F ＝12 N ，则由 F ＝0.5t (N)可知，t ＝24 s ，选项C 、D 正确．7．如图甲所示，倾角为37°足够长的传送带以4 m/s 的速度顺时针转动，现使小物块以2 m/s 的初速度沿斜面向下冲上传送带，小物块的速度随时间变化的关系如图乙所示，g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8，试求：(1)小物块与传送带间的动摩擦因数为多大；(2)0～8 s 内小物块与传送带之间的划痕为多长．【答案】 (1)78(2)18 m 【解析】 (1)根据v －t 图象的斜率表示加速度可得a ＝Δv Δt ＝22m/s 2＝1 m/s 2 由牛顿第二定律得μmg cos 37°－mg sin 37°＝ma解得μ＝78(2)0～8 s 内只有前6 s 内物块与传送带发生相对滑动，0～6 s 内传送带匀速运动的距离为：x 带＝4×6 m ＝24 m ，由题图乙可知：0～2 s 内物块位移大小为：x 1＝12×2×2 m ＝2 m ，方向沿斜面向下， 2～6 s 内物块位移大小为：x 2＝12×4×4 m ＝8 m ，方向沿斜面向上 所以划痕的长度为：Δx ＝x 带＋x 1－x 2＝(24＋2－8) m ＝18 m.。

专题强化四动力学中三种典型物理模型模型一“等时圆”模型1.“等时圆”模型所谓“等时圆”就是物体沿着位于同一竖直圆上的所有光滑细杆由静止下滑，到达圆周的最低点(或从最高点到达同一圆周上各点)的时间相等，都等于物体沿直径做自由落体运动所用的时间。

2.模型的三种情况(1)物体从竖直圆环上沿不同的光滑弦上端由静止开始滑到环的最低点所用时间相等，如图甲所示。

(2)物体从竖直圆环上最高点沿不同的光滑弦由静止开始滑到下端所用时间相等，如图乙所示。

(3)两个竖直圆环相切且两环的竖直直径均过切点，物体沿不同的光滑弦上端由静止开始滑到下端所用时间相等，如图丙所示。

【例1(2021·山东济南市二模)滑滑梯是小朋友们爱玩的游戏。

有两部直滑梯AB 和AC，A、B、C在竖直平面内的同一圆周上，且A为圆周的最高点，示意图如图1所示，已知圆周半径为R。

在圆周所在的竖直平面内有一位置P，距离A点为3R且与A等高。

各滑梯的摩擦均不计，已知重力加速度为g。

图1(1)如果小朋友由静止开始分别沿AB和AC滑下，试通过计算说明两次沿滑梯运动的时间关系；(2)若设计一部上端在P 点，下端在圆周上某点的直滑梯，则小朋友沿此滑梯由静止滑下时，在滑梯上运动的最短时间是多少？答案 (1)t AB ＝t AC (2)3R g 解析 (1)设AB 与水平方向夹角为θ，小朋友沿AB 下滑时的加速度a ＝g sin θ 又x AB ＝12at 2AB ，AB 间的距离为x AB ＝2R sin θ，解得t AB ＝4Rg 与角度无关，同理可知t AC ＝4Rg ，故t AB ＝t AC 。

(2)根据第一问的结论，画出以P 点为最高点的半径为r 的等时圆，如图所示当两圆相切时，运动的时间最短，由几何关系知(R ＋r )2＝(R －r )2＋(3R )2解得r ＝34R ，最短时间t ＝3Rg 。

【针对训练1】 如图2所示，PQ 为圆的竖直直径，AQ 、BQ 、CQ 为三个光滑斜面轨道，分别与圆相交于A 、B 、C 三点。

第三章牛顿运动定律专题强化四动力学中三种典型物理模型专题解读1.本专题是动力学方法在三类典型模型问题中的应用，其中等时圆模型常在选择题中考查，而滑块—木板模型和传送带模型常以计算题压轴题的形式命题．2．通过本专题的学习，可以培养同学们的审题能力、建模能力、分析推理能力和规范表达等物理学科素养，针对性的专题强化，通过题型特点和解题方法的分析，能帮助同学们迅速提高解题能力．3．用到的相关知识有：匀变速直线运动规律、牛顿运动定律、相对运动的有关知识．过好双基关————回扣基础知识训练基础题目一、“等时圆”模型1．两种模型(如图)2．等时性的证明设某一条光滑弦与水平方向的夹角为α，圆的直径为d ，如图所示．根据物体沿光滑弦做初速度为零的匀加速直线运动，加速度为a ＝g sin α，位移为x ＝d sin α，所以运动时间为t 0＝2x a ＝2d sin αg sin α＝2d g.即沿同一起点或终点的各条光滑弦运动具有等时性，运动时间与弦的倾角、长短无关．二、“传送带”模型1．水平传送带模型项目图示滑块可能的运动情况情景1①可能一直加速②可能先加速后匀速情景2①v 0>v ，可能一直减速，也可能先减速再匀速②v 0＝v ，一直匀速③v 0<v ，可能一直加速，也可能先加速再匀速情景3①传送带较短时，滑块一直减速到达左端②传送带较长时，滑块还要被传送带传回右端．其中若v 0>v ，返回时速度为v ，若v 0<v ，返回时速度为v 02.倾斜传送带模型项目图示滑块可能的运动情况情景1①可能一直加速②可能先加速后匀速情景2①可能一直加速②可能先加速后匀速③可能先以a 1加速，后以a 2加速三、“滑块—木板”模型1．模型特点滑块(视为质点)置于长木板上，滑块和木板均相对地面运动，且滑块和木板在摩擦力的作用下发生相对滑动．2．两种位移关系滑块从木板的一端运动到另一端的过程中，若滑块和木板向同一方向运动，则滑块的位移和木板的位移之差等于木板的长度；若滑块和木板向相反方向运动，则滑块的位移和木板的位移之和等于木板的长度．研透命题点————细研考纲和真题分析突破命题点命题点一“等时圆”模型【例1】如图所示，ad 、bd 、cd 是竖直面内三根固定的光滑细杆，a 、b 、c 、d 位于同一圆周上，a 点为圆周的最高点，d 点为圆周的最低点．每根杆上都套着一个小滑环(图中未画出)，三个滑环A 、B 、C 分别从a 、b 、c 处由静止开始释放，用t 1、t 2、t 3依次表示滑环A 、B 、C 到达d 点所用的时间，则()A ．t 1<t 2<t 3B ．t 1>t 2>t 3C ．t 3>t 1>t 2D ．t 1＝t 2＝t 3答案D 解析如图所示，滑环在下滑过程中受到重力mg 和杆的支持力F N 作用．设杆与水平方向的夹角为θ，根据牛顿第二定律有mg sin θ＝ma ，得加速度大小a ＝g sin θ.设圆周的直径为D ，则滑环沿杆滑到d 点的位移大小x ＝D sin θ，x ＝12at 2，解得t ＝2D g.可见，滑环滑到d 点的时间t 与杆的倾角θ无关，即三个滑环滑到d 点所用的时间相等，选项D 正确．【变式1】如图所示，竖直半圆环中有多条起始于A 点的光滑轨道，其中AB通过环心O并保持竖直．一质点分别自A点沿各条轨道下滑，初速度均为零．那么，质点沿各轨道下滑的时间相比较()A．无论沿图中哪条轨道下滑，所用的时间均相同B．质点沿着与AB夹角越大的轨道下滑，时间越短C．质点沿着轨道AB下滑，时间最短D．轨道与AB夹角越小(AB除外)，质点沿其下滑的时间越短答案A解析由图中等时圆可知t AD＝t AC＝t AB，故选A.“传送带”模型1．水平传送带水平传送带又分为两种情况：物体的初速度与传送带速度同向(含物体初速度为0)或反向．在匀速运动的水平传送带上，只要物体和传送带不共速，物体就会在滑动摩擦力的作用下，朝着和传送带共速的方向变速(若v物<v传，则物体加速；若v物>v传，则物体减速)，直到共速，滑动摩擦力消失，与传送带一起匀速运动，或由于传送带不是足够长，在匀加速或匀减速过程中始终没达到共速．计算物体与传送带间的相对路程要分两种情况：①若二者同向，则Δs＝|s传－s物|；②若二者反向，则Δs＝|s传|＋|s物|.2．倾斜传送带物体沿倾角为θ的传送带传送时，可以分为两类：物体由底端向上运动，或者由顶端向下运动．解决倾斜传送带问题时要特别注意mg sinθ与μmg cosθ的大小和方向的关系，进一步判断物体所受合力与速度方向的关系，确定物体运动情况．【例2】如图所示，半径R＝1.6m的光滑半圆形轨道固定于竖直平面内，下端与传送带相切于B点，水平传送带上A、B两端点间距L＝16m，传送带以v0＝10m/s的速度顺时针运动，将质量m＝1kg的小滑块(可视为质点)放到传送带上，滑块与传送带间的动摩擦因数μ＝0.4，取g＝10m/s2.(1)将滑块在传送带A端由静止释放，求滑块由释放到第一次经过B端时所需时间；(2)若滑块仍由静止释放，要想滑块能通过圆轨道的最高点C，求滑块在传送带上释放的位置范围；(3)若将滑块在传送带中点处释放，同时沿水平方向给滑块一初速度，使滑块能通过圆轨道的最高点C，求此初速度满足的条件．答案见解析解析(1)设滑块加速运动的时间为t1，加速度大小为a，对滑块受力分析，有μmg＝ma，v0＝at1解得：t1＝2.5s，a＝4m/s2设滑块速度达到v0时经过的位移为x1x1＝12at21＝12.5m设滑块匀速运动的位移为x2，则x2＝L－x1＝3.5m则滑块匀速运动的时间为t2＝x2v0＝0.35s所需时间为t＝t1＋t2＝2.85s.(2)滑块能通过C点的临界条件是在C点轨道对滑块压力为0，则在C点由牛顿第二定律得mg＝m v2CRB点到C点由动能定理得－mg·2R＝12mv2C－12mv2B滑块通过B点的速度至少为v B＝45m/sv2B＝2ax解得：x＝10m滑块在A端与距A端6m的范围内任何一个位置释放均可到达半圆轨道的最高点C处．(3)若给滑块一水平向右的初速度v1，v2B－v21＝2a·L2解得：v1＝4m/s，所以v1≥4m/s若给滑块一水平向左的初速度v2，只需让滑块向左减速滑行的距离在2～8m 的范围即可由运动学公式可得v22－0＝2ax′，2≤x′≤8解得4m/s≤v2≤8m/s，所以当初速度方向水平向左时满足于4m/s≤v2≤8m/s.【变式2】如图所示，倾角为37°、长为l＝16m的传送带，转动速度恒为v＝10m/s，在传送带顶端A处无初速度地释放一个质量为m＝0.5kg的物体(可视为质点)，已知物体与传送带间的动摩擦因数μ＝0.5，取g＝10m/s2.求：(sin37°＝0.6，cos37°＝0.8)(1)传送带顺时针转动时，物体从顶端A滑到底端B的时间；(2)传送带逆时针转动时，物体从顶端A滑到底端B的时间．答案(1)4s(2)2s解析(1)传送带顺时针转动时，物体相对传送带向下运动，则物体所受滑动摩擦力沿斜面向上，相对传送带向下匀加速运动，根据牛顿第二定律有mg sin37°－μmg cos37°＝ma则a＝g sin37°－μg cos37°＝2m/s2根据l＝12at2得t＝4s.(2)传送带逆时针转动，当物体下滑速度小于传送带转动速度时，物体相对传送带向上运动，则物体所受滑动摩擦力沿传送带向下，设物体的加速度大小为a1，由牛顿第二定律得mg sin37°＋μmg cos37°＝ma1则有a1＝g sin37°＋μg cos37°＝10m/s2设当物体运动速度等于传送带转动速度时经历的时间为t1，位移为x1，则有t1＝va1＝1010s＝1sx1＝12a1t21＝5m<l＝16m当物体运动速度等于传送带速度瞬间，有mg sin37°>μmg cos37°，则下一时刻物体相对传送带向下运动，受到传送带向上的滑动摩擦力——摩擦力发生突变．设当物体下滑速度达到传送带转动速度时物体的加速度变为a2，则mg sin37°－μmg cos37°＝ma2a2＝g sin37°－μg cos37°＝2m/s2x2＝l－x1＝11m又因为x2＝vt2＋1a2t22则有10t 2＋t 22＝11解得t 2＝1s(t 2＝－11s 舍去)所以t 总＝t 1＋t 2＝2s.如图所示，解决此模型的基本思路如下：运动状态板块速度不相等板块速度相等瞬间板块共速运动处理方法隔离法假设法整体法具体步骤对滑块和木板进行隔离分析，弄清每个物体的受力情况与运动过程假设两物体间无相对滑动，先用整体法算出一起运动的加速度，再用隔离法算出其中一个物体“所需要”的摩擦力F f ；比较F f 与最大静摩擦力F fm 的关系，若F f >F fm ，则发生相对滑动将滑块和木板看成一个整体，对整体进行受力分析和运动过程分析临界条件①两者速度达到相等的瞬间，摩擦力可能发生突变②当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘，二者共速是滑块滑离木板的临界条件相关知识运动学公式、牛顿运动定律、动能定理、功能关系等【例3】如图所示，两个完全相同的长木板放置于水平地面上，木板间紧密接触，每个木板质量M＝0.6kg，长度l＝0.5m．现有一质量m＝0.4kg 的小木块，以初速度v0＝2m/s从木板的左端滑上木板，已知木块与木板间的动摩擦因数μ1＝0.3，木板与地面间的动摩擦因数μ2＝0.1，重力加速度g＝10m/s2.求：(1)小木块滑上第二个木板的瞬间的速度大小；(2)小木块最终滑动的位移(保留3位有效数字)．答案(1)1m/s(2)0.670m解析(1)木板受到木块的摩擦力为F f1＝μ1mg木板受到地面的摩擦力为F f2＝μ2(2M＋m)g因为F f2>F f1，所以木块运动时，木板静止不动．设木块在左边第一个木板上的加速度大小为a1，μ1mg＝ma1小木块滑上第二个木板的瞬间的速度为v：v2－v20＝－2a1l代入数据解得：v＝1m/s(2)木块滑上第二个木板后，设木板的加速度大小为a2：μ1mg－μ2(M＋m)g＝Ma2设木块与木板达到相同速度v1时，用时为t，则有：对木块：v1＝v－a1t，对木板有：v1＝a2t解得：v 1＝0.1m/s ，t ＝0.3s 此时木块运动的位移x 1＝v ＋v 12t ＝0.165m木板的位移x ′1＝v 212a 2＝0.015m木块在木板上滑动的长度为x 1－x ′1<l达到共速后，木块和木板一起继续运动，设木块、木板一起运动的加速度大小为a 3，位移为x 2，μ2(M ＋m )g ＝(M ＋m )a 3，v 21＝2a 3x 2解得x 2＝0.005m小木块滑动的总位移x ＝l ＋x 1＋x 2＝0.670m.【变式3】(多选)如图所示，A 、B 两物块的质量分别为2m 和m ，静止叠放在水平地面上．A 、B 间的动摩擦因数为μ，B 与地面间的动摩擦因数为12μ，最大静摩擦力等于滑动摩擦力，重力加速度为g .现对A 施加一水平拉力F ，则()A ．当F <2μmg 时，A 、B 都相对地面静止B ．当F ＝52μmg 时，A 的加速度为13μgC ．当F >3μmg 时，A 相对B 滑动D ．无论F 为何值，B 的加速度不会超过12μg答案BCD解析当A、B整体将要相对地面滑动时有F＝12μ(2m＋m)g＝32μmg，即当0<F≤32μmg时，A、B皆静止；当A、B将要相对滑动时，对A有F－2μmg＝2ma，对整体有F－32μmg＝3ma，联立解得F＝3μmg，即当32μmg<F≤3μmg时，A、B相对静止，但两者相对地面一起向右做匀加速直线运动；当F>3μmg 时，A相对B向右做加速运动，B相对地面也向右加速，A错误，C正确；当F＝52μmg时，A与B共同的加速度a1＝F－32μmg3m＝13μg，B正确；取物块B为研究对象，F>3μmg时，物块B的加速度最大，为a2＝2μmg－32μmgm＝12μg，D正确．。

高中物理动力学中三种典型物理模型总结一、“等时圆”模型 1.两种模型(如图1)图12.等时性的证明设某一条光滑弦与水平方向的夹角为α，圆的直径为d (如图2).根据物体沿光滑弦做初速度为零的匀加速直线运动，加速度为a ＝g sin α，位移为s ＝d sin α，所以运动时间为t 0＝2sa图2即沿同一起点或终点的各条光滑弦运动具有等时性，运动时间与弦的倾角、长短无关.二、“传送带”模型1.水平传送带模型2.倾斜传送带模型三、“滑块—木板”模型1.模型特点滑块(视为质点)置于长木板上，滑块和木板均相对地面运动，且滑块和木板在摩擦力的作用下发生相对滑动.2.两种位移关系滑块从木板的一端运动到另一端的过程中，若滑块和木板向同一方向运动，则滑块的位移和木板的位移之差等于木板的长度；若滑块和木板向相反方向运动，则滑块的位移和木板的位移之和等于木板的长度.【等时圆模型典例分析】【传送带模型典例分析】1.水平传送带水平传送带又分为两种情况：物体的初速度与传送带速度同向(含物体初速度为0)或反向. 在匀速运动的水平传送带上，只要物体和传送带不共速，物体就会在滑动摩擦力的作用下，朝着和传送带共速的方向变速(若v物<v传，则物体加速；若v物>v传，则物体减速)，直到共速，滑动摩擦力消失，与传送带一起匀速，或由于传送带不是足够长，在匀加速或匀减速过程中始终没达到共速.计算物体与传送带间的相对路程要分两种情况：①若二者同向，则Δs＝|s传－s物|；②若二者反向，则Δs＝|s传|＋|s物|.2.倾斜传送带物体沿倾角为θ的传送带传送时，可以分为两类：物体由底端向上运动，或者由顶端向下运动.解决倾斜传送带问题时要特别注意mg sin θ与μmg cos θ的大小和方向的关系，进一步判断物体所受合力与速度方向的关系，确定物体运动情况.【“滑块—木板”模型典例分析】如图7所示，解决此模型的基本思路如下：图7。

第15讲 动力学中的三种典型物理模型热点概述 (1)本热点是动力学方法在三类典型模型问题中的应用，其中“等时圆”模型常在选择题中考查，而“滑块—木板”模型和“传送带”模型常以计算题压轴题的形式命题。

(2)通过本热点的学习，可以培养同学们的审题能力、建模能力、分析推理能力和规范表达等物理学科素养。

经过针对性的专题强化，通过题型特点和解题方法的分析，帮助同学们迅速提高解题能力。

(3)用到的相关知识有：匀变速直线运动规律、牛顿运动定律、相对运动的有关知识。

热点一 “等时圆”模型1．“等时圆”模型设想半径为R 的竖直圆内有一条光滑直轨道，该轨道是一端与竖直直径相交的弦，倾角为θ，一个物体从轨道顶端滑到底端，则下滑的加速度a ＝gs in θ，位移x ＝2Rs in θ，而x ＝12at 2，解得t ＝2Rg，这也是沿直径自由下落的时间。

总结：物体沿着位于同一竖直圆上的所有光滑细杆(或光滑斜面)由静止下滑，到达圆周的最低点(或从最高点到达同一圆周上各点)的时间相等，都等于物体沿直径做自由落体运动所用的时间。

2．三种典型情况(1)质点从竖直圆上沿不同的光滑弦上端由静止开始滑到环的最低点所用时间相等，如图甲所示。

(2)质点从竖直圆上最高点沿不同的光滑弦由静止开始滑到下端所用时间相等，如图乙所示。

(3)两个竖直圆相切且两圆的竖直直径均过切点，质点沿不同的光滑弦从上端由静止开始滑到下端所用时间相等，如图丙所示。

如图所示，ab 、cd 是竖直平面内两根固定的光滑细杆，a 、b 、c 、d 位于同一圆周上，b 点为圆周的最低点，c 点为圆周的最高点，若每根杆上都套着一个小滑环(图中未画出)，将两滑环同时从a 、c 处由静止释放，用t 1、t 2分别表示滑环从a 到b 、从c 到d 所用的时间，则( )A ．t 1＝t 2B ．t 1>t 2C ．t 1<t 2D ．无法确定解析 设滑杆与竖直方向的夹角为α，圆周的直径为D ，根据牛顿第二定律得滑环的加速度为a ＝mg co s αm ＝g co s α，滑杆的长度为x ＝Dco s α，则根据x ＝12at 2得，t ＝2xa＝2D co s αg co s α＝2Dg，可见时间t 只与圆的直径、当地的重力加速度有关，A 正确，B 、C 、D 错误。
