一级消防安全工程师备考知识点自动喷水灭火系统一、概述自动喷水灭火系统是一种常见且重要的消防设施，广泛应用于各类建筑物和工业场所中。
它通过自动感应、控制和水源供给，能够自动启动并迅速将灭火剂——水雾或水柱释放到火灾现场，起到扑灭火灾、保护人员和财产安全的作用。
本文将从系统组成、工作原理、分类与应用以及维护保养等方面，介绍一级消防安全工程师备考知识点自动喷水灭火系统。
二、系统组成自动喷水灭火系统通常由水源系统、供水管网、控制系统、喷头和其他附属设备组成。
1. 水源系统：自动喷水灭火系统的水源一般分为自来水和水泵供水两种方式。
自来水系统直接利用自来水压力进行供水，而水泵供水系统则通过水泵将水源送达到消防水箱中。
2. 供水管网：供水管网是指将水源输送到各个喷头的管路系统。
它包括主管道、分支管道和支管等。
其中，主管道负责将水从水源输送到各个分支管道，分支管道将水源分配到每个喷头。
3. 控制系统：控制系统是自动喷水灭火系统的核心，主要包括火灾感应、控制器、报警器和阀门等。
火灾感应设备可以通过感应火灾的烟雾或温度变化，向控制器发出信号，控制器则根据信号指令控制阀门的开闭，实现自动喷水灭火。
4. 喷头：喷头是将水雾或水柱释放到火灾现场的关键设备，一般由喷头体、弹簧和喷头插芯组成。
喷头插芯通过弹簧的力量，实现按一定角度的旋转，喷射射流呈雾状或水柱状。
5. 其他附属设备：其他附属设备包括消防水箱、消防泵、压力开关、管道支架和压力表等。
三、工作原理自动喷水灭火系统的工作原理是通过火灾感应设备感知到火灾信号后，控制器将启动信号发送给阀门。
阀门根据信号指令的开闭状态，控制管道的通断，从而实现灭火剂的释放。
1. 火灾感应：火灾感应设备主要分为烟感器和温感器。
烟感器通过探测到火灾现场的烟雾，发出感应信号；温感器则通过监测火灾现场的温度变化，发出感应信号。
2. 控制器：控制器是自动喷水灭火系统的核心设备，它接收到火灾感应设备发出的信号后，进行判定和逻辑处理，并发送指令给阀门控制灭火系统的运行状态。

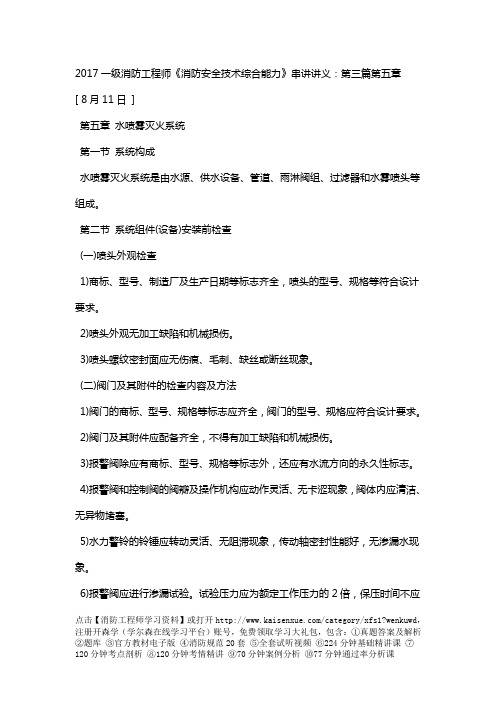

2017一级消防工程师《消防安全技术综合能力》串讲讲义：第三篇第五章[ 8月11日]第五章水喷雾灭火系统第一节系统构成水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成。
第二节系统组件(设备)安装前检查(一)喷头外观检查1)商标、型号、制造厂及生产日期等标志齐全，喷头的型号、规格等符合设计要求。
2)喷头外观无加工缺陷和机械损伤。
3)喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。
(二)阀门及其附件的检查内容及方法1)阀门的商标、型号、规格等标志应齐全，阀门的型号、规格应符合设计要求。
2)阀门及其附件应配备齐全，不得有加工缺陷和机械损伤。
3)报警阀除应有商标、型号、规格等标志外，还应有水流方向的永久性标志。
4)报警阀和控制阀的阀瓣及操作机构应动作灵活、无卡涩现象，阀体内应清洁、无异物堵塞。
5)水力警铃的铃锤应转动灵活、无阻滞现象，传动轴密封性能好，无渗漏水现象。
6)报警阀应进行渗漏试验。
试验压力应为额定工作压力的2倍，保压时间不应点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析小于5min。
阀瓣处应无渗漏。
12017一级消防工程师《消防安全技术综合能力》串讲讲义：第三篇第五章[ 8月11日]第三节系统安装调试与检测验收一、系统主要组件安装(一)报警阀组安装1)报警阀组安装前应对供水管网试压、冲洗合格。
安装顺序应先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接，水源控制阀、报警阀与配水干管的连接，应使水流方向一致。
2)位置距室内地面高度宜为1.2m，两侧与墙的距离不应小于0.5m，正面与墙的距离不应小于1.2m;报警阀组凸出部位之间的距离不应小于0.5m。
安装报警阀组的室内地面应有排水设施。
3)报警阀组安装应注意以下几点：①报警阀组可采用电动开启、传动管开启或手动开启，开启控制装置的安装应安全可靠，水传动管的安装应符合湿式系统有关要求。

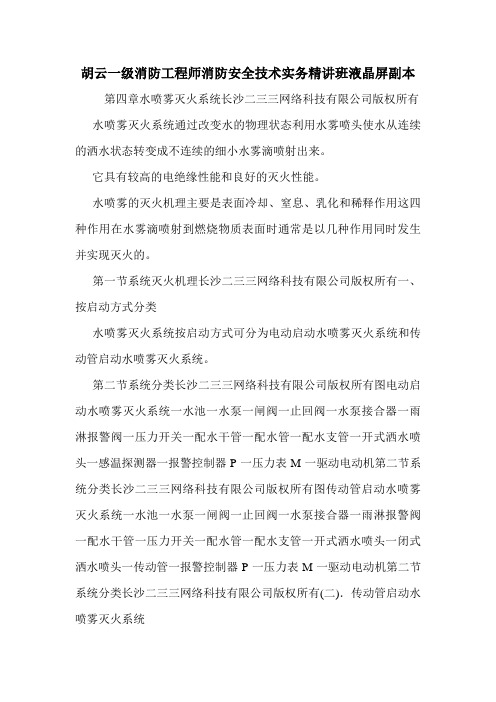

胡云一级消防工程师消防安全技术实务精讲班液晶屏副本第四章水喷雾灭火系统长沙二三三网络科技有限公司版权所有水喷雾灭火系统通过改变水的物理状态利用水雾喷头使水从连续的洒水状态转变成不连续的细小水雾滴喷射出来。
它具有较高的电绝缘性能和良好的灭火性能。
水喷雾的灭火机理主要是表面冷却、窒息、乳化和稀释作用这四种作用在水雾滴喷射到燃烧物质表面时通常是以几种作用同时发生并实现灭火的。
第一节系统灭火机理长沙二三三网络科技有限公司版权所有一、按启动方式分类水喷雾灭火系统按启动方式可分为电动启动水喷雾灭火系统和传动管启动水喷雾灭火系统。
第二节系统分类长沙二三三网络科技有限公司版权所有图电动启动水喷雾灭火系统一水池一水泵一闸阀一止回阀一水泵接合器一雨淋报警阀一压力开关一配水干管一配水管一配水支管一开式洒水喷头一感温探测器一报警控制器P一压力表M一驱动电动机第二节系统分类长沙二三三网络科技有限公司版权所有图传动管启动水喷雾灭火系统一水池一水泵一闸阀一止回阀一水泵接合器一雨淋报警阀一配水干管一压力开关一配水管一配水支管一开式洒水喷头一闭式洒水喷头一传动管一报警控制器P一压力表M一驱动电动机第二节系统分类长沙二三三网络科技有限公司版权所有(二)．传动管启动水喷雾灭火系统这种方式适用于所有场所但在北方寒冷地区应在传动管的最低点设置冷凝器和汽水分离器以保证传动管不会因冷凝水结冰而堵塞。
第二节系统分类长沙二三三网络科技有限公司版权所有一、系统工作原理第三节系统工作原理与适用范围图水喷雾灭火系统的工作原理长沙二三三网络科技有限公司版权所有二、系统适用范围水喷雾灭火系统的防护目的主要有灭火和防护冷却两大类其适用范围随不同的防护目的而设定。
(一)灭火的适用范围以灭火为目的的水喷雾灭火系统主要适用于以下范围。
第三节系统工作原理与适用范围．固体火灾水喷雾灭火系统适用于扑救固体物质火灾。
．可燃液体火灾水喷雾灭火系统可用于扑救丙类液体火灾和饮料酒火灾如燃油锅炉、发电机油箱、丙类液体输油管道火灾等。
第一《消防安全技术实务》水喷雾灭火系统及细水雾灭火系统（知识点汇总）节系统灭火机理水喷雾的灭火机理主要是表面冷却、窒息、乳化（不溶于水的可燃液体）和稀释（水溶性液体）作用，在水雾滴喷射到燃烧物质表面时通常是几种作用同时发生并实现控火、灭火的。
第二节系统分类一、电动启动水喷雾灭火系统二、传动管启动水喷雾灭火系统第三节系统工作原理与适用范围二、系统适用范围（一）灭火的适用范围1．固体火灾2．可燃液体火灾水喷雾灭火系统可用于扑救丙类液体火灾和饮料酒火灾，如燃油锅炉、发电机油箱、丙类液体输油管道火灾等。
第五章水喷雾灭火系统3．电气火灾水喷雾灭火系统的离心雾化喷头喷出的水雾具有良好的电气绝缘性，因此可用于扑灭油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等处发生的电气火灾。
（二）防护冷却的适用范围（1）可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。
（2）火灾危险性大的化工装置及管道，如加热器、反应器、蒸馏塔等的冷却防护。
四、不适用范围（一）不适宜用水扑救的物质1．过氧化物过氧化物是指过氧化钾、过氧化钠、过氧化钡、过氧化镁等。
这类物质遇水后会发生剧烈分解反应，放出反应热并生成氧气，其与某些有机物、易燃物、可燃物、轻金属及其盐类化合物接触时能引起剧烈的分解反应，由于反应速度过快可能引起爆炸或燃烧。
2．遇水燃烧物质遇水燃烧物质包括金属钾、金属钠、碳化钙(电石)、碳化铝、碳化钠、碳化钾等。
（二）使用水雾会造成爆炸或破坏的场所1．高温密闭的容器内或空间内当水雾喷入时，由于水雾的急剧汽化使容器或空间内的压力急剧升高，有造成破坏或爆炸的危险。
2．表面温度经常处于高温状态的可燃液体当水雾喷射至其表面时会造成可燃液体的飞溅，致使火灾蔓延。
【例】下列火灾中，不适合采用水喷雾进行灭火的是（）。
（2016真题）A．樟脑油火灾B．人造板火灾C．电缆火灾D．豆油火灾【答案】A【例】下列水喷雾灭火系统的喷头选型方案中，错误的是（）。
第一节系统的灭火机《消防安全技术实务》第三篇第7章泡沫灭火系统（知识点汇总）理（1）隔氧窒息作用。
（2）辐射热阻隔作用。
（3）吸热冷却作用。
第二节系统的组成和分类一、系统的组成泡沫灭火系统一般由泡沫液储罐、泡沫消防泵、泡沫比例混合器（装置）、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。
二、系统的分类（一）按喷射方式划分1．液上喷射系统2．液下喷射系统3．半液下喷射系统半固定式系统是指由固定的泡沫产生器与部分连接管道，泡沫消防车或机动泵，用水带连接组成的灭火系统（二）按系统结构划分1．固定式系统2．半固定式系统。
3．移动式系统移动式系统是指由消防车、机动消防泵或有压水源、泡沫比例混合器、泡沫枪、泡沫炮或移动式泡沫产生器，用水带等连接组成的灭火系统。
（三）按发泡倍数划分类型倍数系统特点低倍数＜20甲、乙、丙类液体储罐及石油化工装置区等场所的首选灭火系统中倍数20～200在实际工程中应用较少，且多用作辅助灭火设施。
高倍数＞200（四）按系统形式划分1.全淹没系统2.局部应用系统3.移动系统4.泡沫-水喷淋系统5.泡沫喷雾系统喷射方式应用方式液上固定式、半固定式、移动式液下固定式、半固定式第三节系统型式的选择一、系统选择基本要求（1）甲、乙、丙类液体储罐区宜选用低倍数泡沫灭火系统。
（2）甲、乙、丙类液体储罐区固定式、半固定式或移动式泡沫灭火系统的选择应符合下列规定：油罐中倍数泡沫灭火系统宜为固定式，应选用液上喷射系统。
（4）储罐区泡沫灭火系统的选择，应符合下列规定：储罐液体类型液上半液下液下固定顶水溶性√√×非水溶性√√外浮顶内浮顶√××液体类型喷射方式泡沫液水溶性抗溶性液上蛋白、氟蛋白、成膜氟蛋白或水成膜非水溶性液下氟蛋白、成膜氟蛋白或水成膜烃类液体外浮顶储罐、内浮顶储罐、直径大于18m的固定顶储罐以及水溶性液体的立式储罐，不得选用泡沫炮作为主要灭火设施；高度大于7m或直径大于9m的固定顶储罐，不得选用泡沫枪作为主要灭火设施。
2023年一级消防工程师《技术实务》专业知
识：自动喷水灭火系统
下面是整理的“2023年一级消防工程师《技术实务》专业知识：自动喷水灭火系统”，参考，更多有关一级消防工程师技术实务知识点的内容请继续关注本网站一级消防工程师栏目。
2023年一级消防工程师《技术实务》专业知识：自动喷水灭火系统
一、系统的分类与组成二、系统的工作原理与适用范围
1、湿式系统
(一)工作原理
(二)适用范围
湿式系统是应用最为广泛的自动喷水灭火系统之一，合适在温度不低于4℃且不高于70℃的环境中使用。
2、干式系统
(一)工作原理
(二)适用范围：干式系统适用于环境温度低于4℃或高于70℃的场所。
3、预作用系统
(一)工作原理
(二)适用范围
预作用系统可消除干式系统在喷头开放后延迟喷水的弊病，因此其在低温和高温环镜中可替代干式系统。
严禁系统误喷的忌水场所应采用预作用系统。
4、雨淋系统
(一)工作原理
(二)适用范围
雨淋系统主要适用于需大面积喷水、快速扑灭火灾的特别危险场所。
属于严重危险级Ⅱ级的场所，应采用雨淋系统。
5、水幕系统
适用范围：
防火分隔水幕系统利用密集喷洒形成的水墙或多层水帘，可封堵防火分区处的孔洞，阻挡火灾和烟气的蔓延，因此适用于部分防火分隔处。
一级消防工程师技术实务教材精讲：水喷雾灭火系统的工作原理与适用范围一、系统工作原理当系统的火灾探测器发现火灾后，自动或手动打开雨淋报警阀组，同时发出火灾报警信号给报警控制器，并启动消防水泵，通过供水管网到达水雾喷头，水雾喷头喷水灭火。
水喷雾灭火系统工作原理图如下。
二、系统适用范围按防护目的主要分为灭火控火和防护冷却两大类。
(一)灭火控火的适用范围主要适用于1.固体火灾2.闪点高于60℃的可燃液体火灾，如燃油锅炉、发电机油箱、输油管道火灾等。
3.电气火灾离心雾化喷头喷出的水雾具有良好的电气绝缘性，可用于扑灭：油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等电气火灾。
(二)防护冷却的适用范围主要适用于：1.可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。
2.火灾危险性大的化工装置及管道，如加热器、反应器、蒸馏塔等的冷却防护。
三、设置场所(一)固定式水喷雾灭火系统：1.建筑内燃油、燃气的锅炉房，可燃油油浸电力变压器室，充可燃油的高压电容器和多油开关室，自备发电机房;2.单台容量在40MW及以上的厂矿企业可燃油油浸电力变压器，单台容量在90MW及以上可燃油油浸电厂电力变压器，单台容量在125MW及以上的独立变电所可燃油油浸电力变压器。
(二)自动喷水-水喷雾混合配置系统适用于用水量比较少，保护对象比较单一的室内场所，如建筑室内燃油、燃气锅炉房等。
对于设置有自动喷水灭火系统的建筑，为了降低工程造价，可以自动喷水灭火系统的配水干管或配水管作为建筑内局部场所应用的自动喷水-水喷雾混合配置系统的供水管。
(三)泡沫-水喷雾联用系统适用于采用泡沫灭火比采用水灭火效果更好的某些对象，或者灭火后需要进行冷却，防止火灾复燃的场所。
例如：某些水溶性液体火灾，采用喷水和喷泡沫均可达到控火的目的，但单独喷水时，虽控火效果比较好，但灭火时间长，造成的火灾及水渍损失较大;单纯喷泡沫时，系统的运行维护费用又较高。
