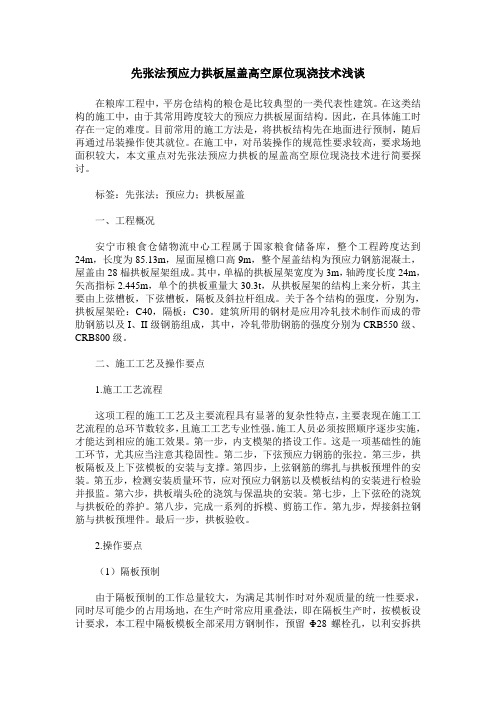

先张法预应力拱板屋盖空中现浇技术的研究

先张法预应力拱板屋盖高空原位现浇技术浅谈在粮库工程中，平房仓结构的粮仓是比较典型的一类代表性建筑。

在这类结构的施工中，由于其常用跨度较大的预应力拱板屋面结构。

因此，在具体施工时存在一定的难度。

目前常用的施工方法是，将拱板结构先在地面进行预制，随后再通过吊装操作使其就位。

在施工中，对吊装操作的规范性要求较高，要求场地面积较大，本文重点对先张法预应力拱板的屋盖高空原位现浇技术进行简要探讨。

标签：先张法；预应力；拱板屋盖一、工程概况安宁市粮食仓储物流中心工程属于国家粮食储备库，整个工程跨度达到24m，长度为85.13m，屋面屋檐口高9m，整个屋盖结构为预应力钢筋混凝土，屋盖由28榀拱板屋架组成。

其中，单榀的拱板屋架宽度为3m，轴跨度长度24m，矢高指标2.445m，单个的拱板重量大30.3t，从拱板屋架的结构上来分析，其主要由上弦槽板，下弦槽板，隔板及斜拉杆组成。

关于各个结构的强度，分别为，拱板屋架砼：C40，隔板：C30。

建筑所用的钢材是应用冷轧技术制作而成的带肋钢筋以及I、II级钢筋组成，其中，冷轧带肋钢筋的强度分别为CRB550级、CRB800级。

二、施工工艺及操作要点1.施工工艺流程这项工程的施工工艺及主要流程具有显著的复杂性特点，主要表现在施工工艺流程的总环节数较多，且施工工艺专业性强。

施工人员必须按照顺序逐步实施，才能达到相应的施工效果。

第一步，内支模架的搭设工作。

这是一项基础性的施工环节，尤其应当注意其稳固性。

第二步，下弦预应力钢筋的张拉。

第三步，拱板隔板及上下弦模板的安装与支撑。

第四步，上弦钢筋的绑扎与拱板预埋件的安装。

第五步，检测安装质量环节，应对预应力钢筋以及模板结构的安装进行检验并报监。

第六步，拱板端头砼的浇筑与保温块的安装。

第七步，上下弦砼的浇筑与拱板砼的养护。

第八步，完成一系列的拆模、剪筋工作。

第九步，焊接斜拉钢筋与拱板预埋件。

最后一步，拱板验收。

2.操作要点（1）隔板预制由于隔板预制的工作总量较大，为满足其制作时对外观质量的统一性要求，同时尽可能少的占用场地，在生产时常应用重叠法，即在隔板生产时，按模板设计要求，本工程中隔板模板全部采用方钢制作，预留Φ28螺栓孔，以利安拆拱板模板，注意隔板重叠层数不得大于8层，隔板需要提前制作好。

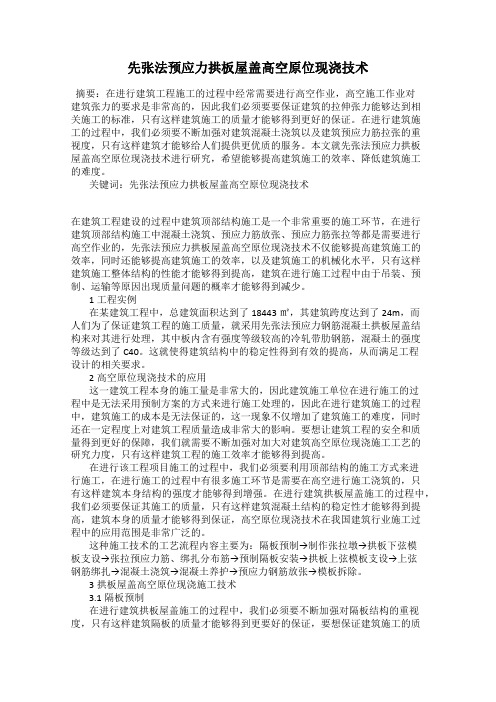

先张法预应力拱板屋盖高空原位现浇技术摘要：在进行建筑工程施工的过程中经常需要进行高空作业，高空施工作业对建筑张力的要求是非常高的，因此我们必须要要保证建筑的拉伸张力能够达到相关施工的标准，只有这样建筑施工的质量才能够得到更好的保证。

在进行建筑施工的过程中，我们必须要不断加强对建筑混凝土浇筑以及建筑预应力筋拉张的重视度，只有这样建筑才能够给人们提供更优质的服务。

本文就先张法预应力拱板屋盖高空原位现浇技术进行研究，希望能够提高建筑施工的效率、降低建筑施工的难度。

关键词：先张法预应力拱板屋盖高空原位现浇技术在建筑工程建设的过程中建筑顶部结构施工是一个非常重要的施工环节，在进行建筑顶部结构施工中混凝土浇筑、预应力筋放张、预应力筋张拉等都是需要进行高空作业的，先张法预应力拱板屋盖高空原位现浇技术不仅能够提高建筑施工的效率，同时还能够提高建筑施工的效率，以及建筑施工的机械化水平，只有这样建筑施工整体结构的性能才能够得到提高，建筑在进行施工过程中由于吊装、预制、运输等原因出现质量问题的概率才能够得到减少。

1工程实例在某建筑工程中，总建筑面积达到了18443㎡，其建筑跨度达到了24m，而人们为了保证建筑工程的施工质量，就采用先张法预应力钢筋混凝土拱板屋盖结构来对其进行处理，其中板内含有强度等级较高的冷轧带肋钢筋，混凝土的强度等级达到了C40。

这就使得建筑结构中的稳定性得到有效的提高，从而满足工程设计的相关要求。

2高空原位现浇技术的应用这一建筑工程本身的施工量是非常大的，因此建筑施工单位在进行施工的过程中是无法采用预制方案的方式来进行施工处理的，因此在进行建筑施工的过程中，建筑施工的成本是无法保证的，这一现象不仅增加了建筑施工的难度，同时还在一定程度上对建筑工程质量造成非常大的影响。

要想让建筑工程的安全和质量得到更好的保障，我们就需要不断加强对加大对建筑高空原位现浇施工工艺的研究力度，只有这样建筑工程的施工效率才能够得到提高。

21m跨先张法预应力拱板屋架高空一次定位现浇施工方法河南新乡铁西国家粮食储备库新建2栋粮仓，每栋粮仓平面结构尺寸为21mX 60m，建筑面积1296m2。

采用先张法预应力拱板屋架，屋架实际长22．94m(两端各出轴线0.97m)，宽1．98m。

屋架下弦板为40mm厚平板(主筋48φb5)，上弦板为50mm厚抛物线型折线板(主筋21φb5)，上下弦板之间间隔2.1m，用40mm厚混凝土隔板连接(图1)。

上下弦板为C40，隔板为C20混凝土。

根据工期要求及现场实际情况(建设单位无预制场地)，经分析决定在高空一次定位现浇成型拱板屋架。

为此将屋架在圈梁以外的800mm长改为一般现浇混凝土，在屋架后施工。

其工艺流程如下：圈梁加固及改造→搭设满堂架(混凝土隔板预制)→支下弦板底模→铺预应力筋→安装隔板→支下弦板侧模→张拉预应力筋→绑扎下弦板非预应力筋→支上弦板模、绑筋→浇混凝土→预应力筋放张→拆模→细部处理。

1 圈梁加固及改造圈梁改造是为使其用作张拉墩而对截面稍加改动，具体措施是在其外侧增加U形钢筋混凝土槽用以支承预应力筋张拉时所用的20mm 厚锚板；圈梁加固措施是在外侧上角埋设L75×5角钢，并且将混凝土强度等级提高至C40。

2 搭设满堂架立杆纵横间距1．2m×l．2m，大横杆步距2．0m。

为保证整体稳定性，提前施工室内地面垫层。

3 下弦板底模铺设根据建设单位要求，下弦板底面要达到清水混凝土标准，为此采取如下措施：(1) 采用自制1 800mmX 600mm的大钢模，所有拼缝用单面胶带纸粘贝占；(2) 大钢模下铺150mmX40mm的木板保证拼装后的台面平整度，木板间距≤3501llin，钢模间用螺栓连接；(3) 为保证清水混凝土表面光洁，每块钢模板铺设预应力筋前用砂轮磨光机打磨出光泽，并均匀涂刷一层机油。

4 隔板预制隔板的预制应提前1个月完成，为保证混凝土的内实外光，采用角钢焊制定型模板，焊缝认真打磨光滑；并用小型平板振动器在混凝土面上均匀振捣。

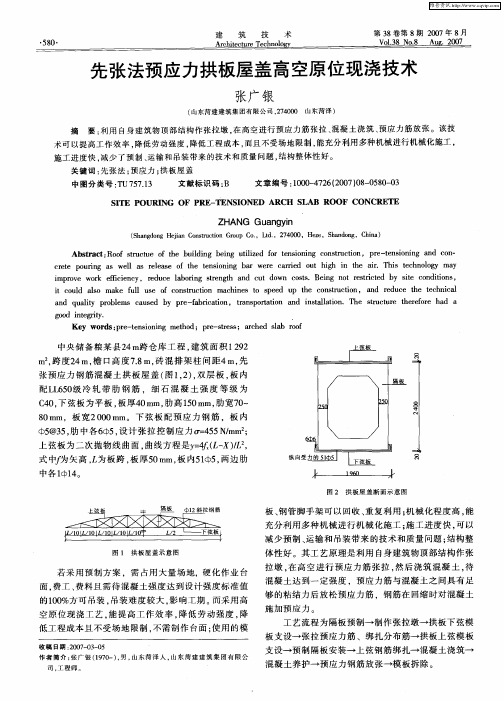

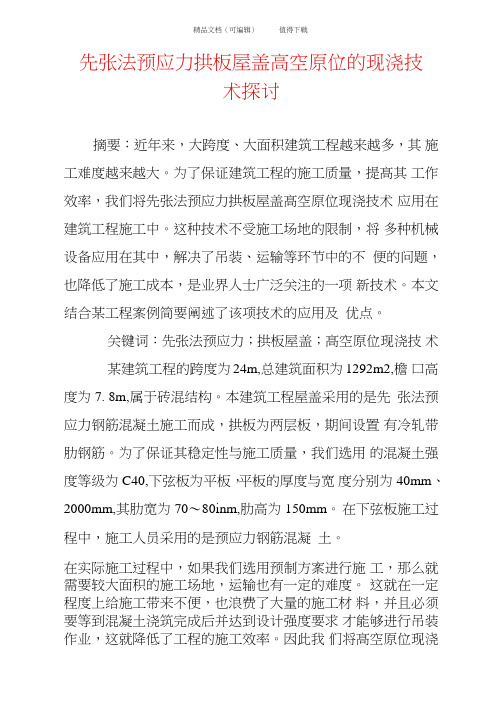

先张法预应力拱板屋盖高空原位的现浇技术探讨摘要：近年来，大跨度、大面积建筑工程越来越多，其施工难度越来越大。

为了保证建筑工程的施工质量，提髙其工作效率，我们将先张法预应力拱板屋盖髙空原位现浇技术应用在建筑工程施工中。

这种技术不受施工场地的限制，将多种机械设备应用在其中，解决了吊装、运输等环节中的不便的问题，也降低了施工成本，是业界人士广泛关注的一项新技术。

本文结合某工程案例简要阐述了该项技术的应用及优点。

关键词：先张法预应力；拱板屋盖；髙空原位现浇技术某建筑工程的跨度为24m,总建筑面积为1292m2,檐口高度为7. 8m,属于砖混结构。

本建筑工程屋盖采用的是先张法预应力钢筋混凝土施工而成，拱板为两层板，期间设置有冷轧带肋钢筋。

为了保证其稳定性与施工质量，我们选用的混凝土强度等级为C40,下弦板为平板，平板的厚度与宽度分别为40mm、2000mm,其肋宽为70〜80inm,肋高为150mm。

在下弦板施工过程中，施工人员采用的是预应力钢筋混凝土。

在实际施工过程中，如果我们选用预制方案进行施工，那么就需要较大面积的施工场地，运输也有一定的难度。

这就在一定程度上给施工带来不便，也浪费了大量的施工材料，并且必须要等到混凝土浇筑完成后并达到设计强度要求才能够进行吊装作业，这就降低了工程的施工效率。

因此我们将髙空原位现浇技术应用在其中，不仅不会受到施工现场的限制，还能够降低工程的施工难度与施工成本，具有非常多的优点。

本文对该项技术进行深入研究，以供相关技术人员参考。

一、先张法预应力拱板屋盖髙空原位现浇技术的施工顺序隔板预制f制作张拉墩f拱板下弦模板支设f张拉预应力筋、绑扎分布筋一拱板上弦模板支设f预制隔板安装 f上弦钢筋绑扎f混凝土浇筑f混凝土养护一预应力钢筋张拉f模板拆除。

二、具体施工技术1、隔板预制隔板预制是高空原位现浇技术中基础工作环节，在隔板预制之前，施工人员需要在施工部位制作一个砖砌底胎，面层抹水泥砂浆并且进行压光；在隔板侧模制作过程中，其内模可以采用角钢进行焊接而成，而外膜也就可以采用木模进行制作；根据相关规定要求选择合适的混凝土对隔板进行浇筑，为了避免在拆模过程中不造成混凝土的损坏，施工人员还应对隔板的上下表面进行划毛。

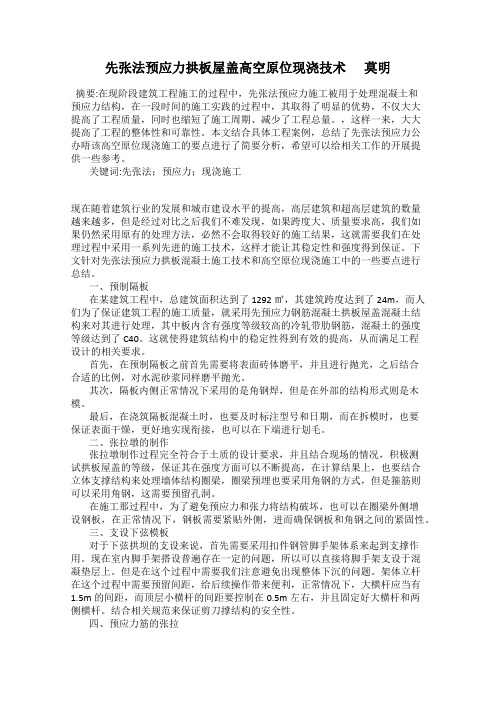

先张法预应力拱板屋盖高空原位现浇技术莫明摘要:在现阶段建筑工程施工的过程中，先张法预应力施工被用于处理混凝土和预应力结构，在一段时间的施工实践的过程中，其取得了明显的优势，不仅大大提高了工程质量，同时也缩短了施工周期、减少了工程总量。

，这样一来，大大提高了工程的整体性和可靠性。

本文结合具体工程案例，总结了先张法预应力公办唔该高空原位现浇施工的要点进行了简要分析，希望可以给相关工作的开展提供一些参考。

关键词:先张法；预应力；现浇施工现在随着建筑行业的发展和城市建设水平的提高，高层建筑和超高层建筑的数量越来越多，但是经过对比之后我们不难发现，如果跨度大、质量要求高，我们如果仍然采用原有的处理方法，必然不会取得较好的施工结果，这就需要我们在处理过程中采用一系列先进的施工技术，这样才能让其稳定性和强度得到保证。

下文针对先张法预应力拱板混凝土施工技术和高空原位现浇施工中的一些要点进行总结。

一、预制隔板在某建筑工程中，总建筑面积达到了1292㎡，其建筑跨度达到了24m，而人们为了保证建筑工程的施工质量，就采用先预应力钢筋混凝土拱板屋盖混凝土结构来对其进行处理，其中板内含有强度等级较高的冷轧带肋钢筋，混凝土的强度等级达到了C40。

这就使得建筑结构中的稳定性得到有效的提高，从而满足工程设计的相关要求。

首先，在预制隔板之前首先需要将表面砖体磨平，并且进行抛光，之后结合合适的比例，对水泥砂浆同样磨平抛光。

其次，隔板内侧正常情况下采用的是角钢焊，但是在外部的结构形式则是木模。

最后，在浇筑隔板混凝土时，也要及时标注型号和日期，而在拆模时，也要保证表面干燥，更好地实现衔接，也可以在下端进行划毛。

二、张拉墩的制作张拉墩制作过程完全符合于土质的设计要求，并且结合现场的情况，积极测试拱板屋盖的等级，保证其在强度方面可以不断提高，在计算结果上，也要结合立体支撑结构来处理墙体结构圈梁，圈梁预埋也要采用角钢的方式，但是箍筋则可以采用角钢，这需要预留孔洞。

先张法预应力拱板粮仓屋盖原位现浇施工技术摘要：拱板粮仓屋盖原位现浇筑施工属于高空作业，在施工期间质量与安全的保证是非常重要的。

先张法预应力现浇施工技术属于现代的新型技术，可以利用工程建筑结构本身的张力和预应力张拉技术、装置来完成高难度的高空混凝土结构现浇施工。

而施工技术的有效实现，需要对施工的各项环节进行有效的控制，规范各项技术应用标准性和专业性，本文对其施工方技术应用进行探究。

关键词：先张法；预应力；拱板；粮仓屋盖；原位现浇；施工技术1 先张法预应力拱板粮仓屋盖原位现浇施工技术特点1.1 具有简便性的特点在实际施工中，该法是在高空浇筑施工部位，构建先张法预应力现浇拱板屋盖的施工平台，直接在平台上完成混凝土浇筑施工，省略了运输、堆放、吊装等繁琐的环节，使施工流程更加简化，同时避免了在运输及吊装过程中造成的龟裂甚至断裂。

而且拱板粮仓屋盖结构较为特殊，下层是平板，上层是拱形结构，该施工技术是应用预先制备好的现浇模板，简化了施工的难度，使施工效率明显提升。

1.2施工安全度与施工质量较高先张法预应力拱板粮仓屋盖原位现浇施工技术是在粮库内搭设满堂脚手支架预制平台，搭建预应力张拉台座支撑结构，具有较强的稳定性。

整体搭建的预制平台经过科学的设计，充分考虑了力学平衡，现浇施工时的安全得到有效保障。

更重要的是，施工技术合理应用后，形成的现浇结构完全符合建筑工程建设的质量标准，也正是由于这些施工技术特点，才使其施工技术得到推广和发展。

2 先张法预应力拱板粮仓屋盖原位现浇施工技术具体应用2.1 隔板预制施工隔板预制施工要先将表面进行打磨，保持光滑平整的状态。

常用的隔板内部结构为焊接钢筋网片，模板可用采用方木或者角钢定型制作。

预制隔板时，需严格控制预制尺寸规格的精准性，保证隔板尺寸允许偏差控制图纸要求的范围内。

浇筑隔板时，需振捣密实，防止蜂窝、露筋等质量缺陷，制作好的隔板须做养护，起模时宜在左右侧先起，轻起轻放，为使隔板与拱板上下弦接触良好，隔板上下端应划毛。

先张法预应力混凝土空心梁板技术研讨近年来，绝大多数地区的机械制造技术和建筑施工技术在不断发展。

其中，先张法预应力混凝土空心梁板技术是其中一种发展较快的技术。

先张法预应力混凝土空心梁板技术是一种新型结构体系，它利用高强度线缆预加压，使已经组装的梁板的抗拉和抗压能力最大化。

先张法预应力混凝土空心梁板技术主要应用于地面构筑物、屋面构筑物和高层建筑等。

这种技术的主要优点有：①增加梁板的抗拉力。

先张法预应力混凝土空心梁板技术可以将结构的抗拉力比未采用预应力技术的梁板抗拉力提高很多，这是由于预应力线缆本身的抗拉性能很强；②增加梁板的抗压力。

先张法预应力混凝土空心梁板技术可以将结构的抗压力比未采用预应力技术的梁板抗压力提高很多，这是由于施加的预应力可以改变梁板的刚度曲线；③减小梁板的体积。

使用先张法预应力混凝土空心梁板技术可以将梁板的体积减小很多，这样可以减小梁板的重量；④可以用于结构的设计与施工。

先张法预应力混凝土空心梁板技术在施工中也面临一些困难。

其中，施工过程中常常需要改变预应力线缆的拉力，这对技术要求较高，很难控制；预应力线缆的应力损耗也非常显著；预应力线缆的缠绕也有可能造成局部支承失效；还有可能出现钢筋复合断裂等问题。

为了解决这些问题，开展先张法预应力混凝土空心梁板技术的研究就显得尤为重要。

首先，在设计阶段，应了解预应力线缆的参数，根据计算实验结果确定结构的几何形状和尺寸，选择合适的工艺流程，确定预应力施加的方式；在施工阶段，应采用最新的检测技术和预应力技术，以确保施工的质量；在工程的服务期，应建立健全的维护制度，及时发现梁板的病害，及时采取措施维护梁板，确保梁板的结构安全。

综上所述，先张法预应力混凝土空心梁板技术是当前新兴的结构体系，它可以提高梁板的抗拉抗压能力，减小梁板的体积，使设计与施工更加容易。

但是，出现的一些问题也需要科学家们开展深入的研究，以期可以更好地推广应用。

只有将所有因素考虑全面，把关紧密，才能保证施工质量和结构安全。

24m跨粮仓拱板屋架高空现浇、整体提升、成组滑移技术研究一、课题简介（一）工程概况本工程为扬州市1-6号粮食储备库24m×72m的拱板平房仓，其中预应力拱板由专业的南京东大现代预应力工程有限责任公司负责张拉。

24m×72m的拱板平房仓的屋盖有60块24m跨先张法预应力拱板屋架组成，实际长24720mm（两端各出轴线360mm），宽1190mm或1090mm，其下底板为平板，上顶板为抛物线型弧板，厚度均为40mm，上顶板和下底板的两侧均有肋梁，上顶板肋梁为100mm×120mm，下底板肋梁为100mm×200mm。

上下板间每隔2000mm用厚度为60mm的隔板相连。

预应力拱板的配筋为下底板40φ5，分布筋φ5@200mm;上顶板12φ6和4φ10,分布筋φ5@200。

拱板中下弦预应力筋采用800级冷轧带肋钢筋，fptk=800N/mm2，预应力张拉控制应力σcon=0.70×800=560N/mm2，设计要求下弦预应力钢筋需待砼强度达100%后方可放张。

拱板砼C35，圈梁砼C40，其余砼C25。

拱板上下弦均考虑0.5kN/m2的施工荷载。

每幢拱板平房仓需60榀拱板屋架，对于房仓屋架总体施工方案为：利用粮仓屋顶的圈梁作为预应力张拉固定台座，并在粮仓中部的廒墙处向两边分别搭设长18.0m的满堂钢管排架，在高空预制拱板屋架，60榀屋架分4批在8.0m高空预制，每次20榀，每边10榀，两榀隔榀预制，最后两榀整体提升、成组沿圈梁临时轨道滑移就位安装，如下图。

制表人：姚爱俊 日期：2009.8二、选题理由四、提出方案并确定最佳方案（一）、提出方案A 、采用满堂脚手架，满铺模板，常规浇筑屋面混凝土施工；B 、采用分段分片搭设脚手架浇筑屋面混凝土施工；C 、采用高空现浇混凝土、整体提升、成组滑移技术施工。

（二）、方案选的选定方案对比表制表人：日期：2009.9 五、制定对策QC小组成员通过学习和研究各类施工期刊和相关的技术标准，将有可能出现的问题归纳如下：制图人：王坤日期：2009.9通过上述问题假想归纳的原因，结合实际施工，小组成员经过研究讨论制定出相应的对策措施，具体见对策表。
