先张法预应力和后张法预应力的区别
- 格式:doc
- 大小:29.50 KB
- 文档页数:3
先张法预应力和后张法预应力的区别先张法预应力和后张法预应力是两种常见的预应力施工方法,它们在张拉的顺序和时间上有所不同。
1.先张法预应力:
●先张法预应力即在混凝土结构浇筑前进行预应力张拉的方法。
●预应力钢筋在混凝土未浇筑之前就被张拉,并通过锚固装置
固定在预定位置。
●在张拉完成后,混凝土浇筑填充预应力孔或预应力槽,形成
一个整体的预应力混凝土结构。
2.后张法预应力:
●后张法预应力即在混凝土已经浇筑完成后,再进行预应力张
拉的方法。
●预应力钢筋首先嵌入混凝土结构中,但在混凝土浇筑时未进
行张拉。
●在混凝土强度达到设计要求后,使用张拉设备对预应力钢筋
进行张拉,并通过锚固装置固定在预定位置。
区别:
一、张拉顺序:
1.先张法预应力在混凝土浇筑前进行张拉,预应力钢筋先张拉后锚固。
2.后张法预应力在混凝土浇筑后进行张拉,预应力钢筋先锚固后张拉。
二、控制预应力损失:
1.先张法预应力可以更好地控制预应力损失,因为预应力钢筋在混凝土初始的收缩和开裂阶段就已经张拉。
2.后张法预应力的预应力损失可能比较大,因为混凝土在浇筑过程中经历了收缩和开裂,对预应力的保护相对较差。
三、建筑施工便利性:
1.先张法预应力需要在混凝土未浇筑之前完成预应力张拉,施工过程较为复杂。
2.后张法预应力可以在混凝土的正常施工过程中进行预应力张拉,施工相对较为便利。
在选择先张法预应力还是后张法预应力时,需要根据具体的工程要求、项目特点和施工条件进行综合考虑,并遵循相关设计规范和施工规程进行操作。

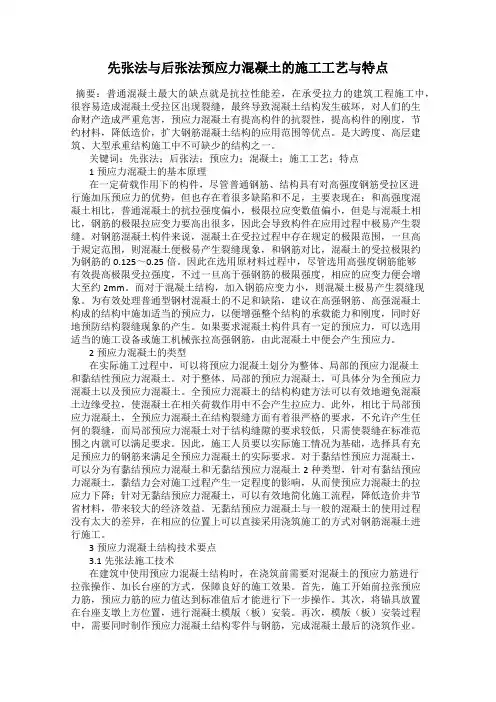

先张法与后张法预应力混凝土的施工工艺与特点摘要:普通混凝土最大的缺点就是抗拉性能差,在承受拉力的建筑工程施工中,很容易造成混凝土受拉区出现裂缝,最终导致混凝土结构发生破坏,对人们的生命财产造成严重危害,预应力混凝土有提高构件的抗裂性,提高构件的刚度,节约材料,降低造价,扩大钢筋混凝土结构的应用范围等优点。
是大跨度、高层建筑、大型承重结构施工中不可缺少的结构之一。
关键词:先张法;后张法;预应力;混凝土;施工工艺;特点1预应力混凝土的基本原理在一定荷载作用下的构件,尽管普通钢筋、结构具有对高强度钢筋受拉区进行施加压预应力的优势,但也存在着很多缺陷和不足,主要表现在:和高强度混凝土相比,普通混凝土的抗拉强度偏小,极限拉应变数值偏小,但是与混凝土相比,钢筋的极限拉应变力要高出很多,因此会导致构件在应用过程中极易产生裂缝。
对钢筋混凝土构件来说,混凝土在受拉过程中存在规定的极限范围,一旦高于規定范围,则混凝土便极易产生裂缝现象,和钢筋对比,混凝土的受拉极限约为钢筋的0.125~0.25倍。
因此在选用原材料过程中,尽管选用高强度钢筋能够有效提高极限受拉强度,不过一旦高于强钢筋的极限强度,相应的应变力便会增大至约2mm。
而对于混凝土结构,加入钢筋应变力小,则混凝土极易产生裂缝现象。
为有效处理普通型钢材混凝土的不足和缺陷,建议在高强钢筋、高强混凝土构成的结构中施加适当的预应力,以便增强整个结构的承载能力和刚度,同时好地预防结构裂缝现象的产生。
如果要求混凝土构件具有一定的预应力,可以选用适当的施工设备或施工机械张拉高强钢筋,由此混凝土中便会产生预应力。
2预应力混凝土的类型在实际施工过程中,可以将预应力混凝土划分为整体、局部的预应力混凝土和黏结性预应力混凝土。
对于整体、局部的预应力混凝土,可具体分为全预应力混凝土以及预应力混凝土。
全预应力混凝土的结构构建方法可以有效地避免混凝土边缘受拉,使混凝土在相关荷载作用中不会产生拉应力。
先张法预应力和后张法预应力的区别先张法预应力和后张法预应力的区别1. 引言预应力技术是一种通过施加预先施加的压力,增加材料的承载能力和使用性能的方法。
其应用范围广泛,涉及到多个领域,其中最常用的两种方式是先张法预应力和后张法预应力。
本文将对这两种预应力方式进行详细的介绍和比较。
2. 先张法预应力2.1 概述先张法预应力是在混凝土浇筑之前,将钢束或者钢筋等预应力材料进行张拉,并通过锚固设备锚固在混凝土结构中。
2.2 工艺步骤2.2.1 钢筋张拉通过专业设备对预应力钢筋进行拉力施加,使其发生塑性变形。
2.2.2 锚固通过预应力锚固设备将钢筋锚固在混凝土内,保持预应力的稳定。
2.3.1 施工简单先张法预应力的工艺比较简单,施工过程容易控制。
2.3.2 对混凝土结构要求较高由于预应力施加的时间早,对混凝土的强度要求较高。
2.3.3 应用范围广泛先张法预应力合用于各种混凝土结构,如桥梁、地下工程等。
3. 后张法预应力3.1 概述后张法预应力是在混凝土浇筑完成后,通过一部份混凝土破坏再进行预应力施加。
3.2 工艺步骤3.2.1 混凝土加固通过加固措施加固混凝土结构,以保证其能够承受预应力的作用。
3.2.2 钢筋张拉在混凝土加固完成后,对预应力钢筋进行张拉,即施加预应力。
通过锚具将预应力钢筋锚固在混凝土中,保持预应力的稳定。
3.3 特点3.3.1 对混凝土结构要求较低后张法预应力施加的时间较晚,对混凝土强度的要求相对较低。
3.3.2 钢筋处理较复杂需要对混凝土结构进行加固处理,处理工艺较为复杂。
3.3.3 合用范围局限后张法预应力合用于较大变形和较高应力要求的混凝土结构。
4. 比较4.1 工艺流程对照先张法预应力需要在混凝土浇筑前施加预应力,而后张法预应力需要在混凝土浇筑完成后施加。
4.2 对混凝土结构的要求先张法预应力对混凝土的强度要求较高,而后张法预应力要求相对较低。
4.3 应用范围先张法预应力合用于各种混凝土结构,后张法预应力合用于较大变形和较高应力要求的混凝土结构。
先张法与后张法的一个重要区别在于钢筋是否放张(1)先张法即先张拉钢筋后浇注混凝土.其主要张拉程序为:在台座上按设计要求将钢筋张拉到控制应力
→用锚具临时固定→浇注混凝土→待混凝土达到设计强度75%以上切断放松钢
筋.其传力途径是依靠钢筋与混凝土的粘结力阻止钢筋的弹性回弹,使截面混凝土
获得预压应力? 6.1.2 预加应力的方法先张法施工简单,靠粘结力自锚,不必耗费
特制锚具,临时锚具可以重复使用(一般称工具式锚具或夹具),大批量生产时经济,质量稳定.适用于中小型构件工厂化生产.? (2)后张法①有粘结预应力混凝土? 先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,如图6.2所示.这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土. 有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,所以应设法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工.? ②无粘结预应力混凝土? 其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固.? 施工时跟普通混凝土一样,将钢筋放入设计位置可以直接浇混凝土,不必预留孔洞,穿筋,灌浆,简化施工程序,由于无粘结预应力混凝土有效预压应力增大,降低造价,适用于跨度大的曲线配筋的梁体.。
预应力技术下面是下面给大家带来关于预应力技术的相关内容,以供参考。
1、技术内容预应力技术分为先张法预应力和后张法预应力,先张法预应力技术是指通过台座或模板的支撑张拉预应力筋,然后绑扎钢筋浇筑混凝土,待混凝土达到强度后放张预应力筋,从而给构件混凝土施加预应力的方法,该技术目前在构件厂中用于生产预制预应力混凝土构件;后张法预应力技术是先在构件截面内采用预埋预应力管道或配置无粘接、缓粘接预应力筋,再浇筑混凝土,在构件或结构混凝土达到强度后,在结构上直接张拉预应力筋从而对混凝土施加预应力的方法,后张法可以通过有粘结、无粘结、缓粘结等工艺技术实现,也可采用体外束预应力技术。
为发挥预应力技术高效的特点,可采用强度为1860MPa级以上的预应力筋,通过张拉建立初始应力,预应力筋设计强度可发挥到1000~1320MPa,该技术可显著节约材料、提高结构性能、减少结构挠度、控制结构裂缝并延长结构寿命。
先张法预应力混凝土构件,也常用1570MPa的预应力钢丝。
预应力技术内容主要包括材料、预应力计算与设计技术、安装及张拉技术、预应力筋及锚头保护技术等。
2、技术指标预应力技术用于混凝土结构楼盖,可实现较小的结构高度跨越较大跨度。
对平板及夹心板,其结构适用跨度为7~15m,高跨比为1/40~1/50;对密肋楼盖或扁梁楼盖,其适用跨度为8~18m,高跨比为1/20~1/30;对框架梁、连续梁结构,其适用跨度为12~40m,高跨比为1/18~1/25。
在高层或超高层建筑的楼盖结构中采用该技术可有效降低楼盖结构高度,实现大跨度,并在保证净高的条件下,降低建筑层高,降低总建筑高度;或在建筑总限高不变条件下,可有效增加建筑层数,具有节省材料和造价,提供灵活空间等优点。
在多层大跨度楼盖中采用该技术可提高结构性能、节省钢筋和混凝土材料、简化梁板施工工艺、加快施工速度、降低建筑造价。
目前常用预应力筋强度为1860MPa级钢绞线,施工张拉应力不超过预应力筋公称强度的0.75。

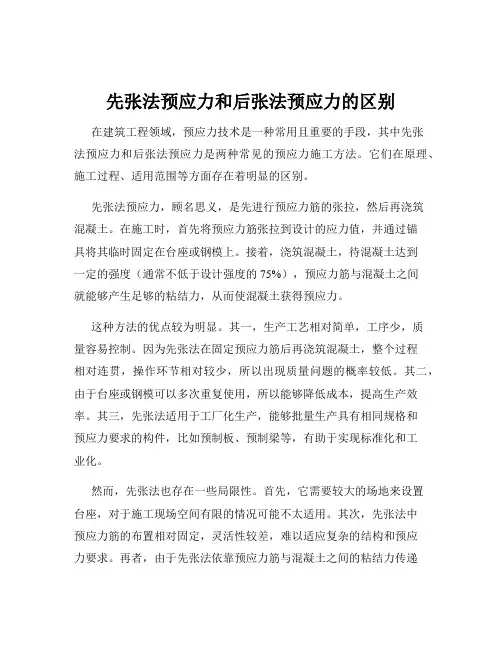

先张法预应力和后张法预应力的区别在建筑工程领域,预应力技术是一种常用且重要的手段,其中先张法预应力和后张法预应力是两种常见的预应力施工方法。
它们在原理、施工过程、适用范围等方面存在着明显的区别。
先张法预应力,顾名思义,是先进行预应力筋的张拉,然后再浇筑混凝土。
在施工时,首先将预应力筋张拉到设计的应力值,并通过锚具将其临时固定在台座或钢模上。
接着,浇筑混凝土,待混凝土达到一定的强度(通常不低于设计强度的 75%),预应力筋与混凝土之间就能够产生足够的粘结力,从而使混凝土获得预应力。
这种方法的优点较为明显。
其一,生产工艺相对简单,工序少,质量容易控制。
因为先张法在固定预应力筋后再浇筑混凝土,整个过程相对连贯,操作环节相对较少,所以出现质量问题的概率较低。
其二,由于台座或钢模可以多次重复使用,所以能够降低成本,提高生产效率。
其三,先张法适用于工厂化生产,能够批量生产具有相同规格和预应力要求的构件,比如预制板、预制梁等,有助于实现标准化和工业化。
然而,先张法也存在一些局限性。
首先,它需要较大的场地来设置台座,对于施工现场空间有限的情况可能不太适用。
其次,先张法中预应力筋的布置相对固定,灵活性较差,难以适应复杂的结构和预应力要求。
再者,由于先张法依靠预应力筋与混凝土之间的粘结力传递预应力,所以对于某些对粘结力要求较高的情况,可能存在一定的风险。
后张法预应力则是先浇筑混凝土,然后再对预应力筋进行张拉。
在浇筑混凝土之前,在构件中预留孔道。
待混凝土达到设计强度后,将预应力筋穿入孔道,然后通过千斤顶等设备对预应力筋进行张拉,并用锚具将其锚固在构件的端部。
后张法的优点在于其具有较高的灵活性。
由于是在混凝土浇筑成型后再进行预应力筋的张拉,所以可以根据实际需要调整预应力的大小和分布,能够更好地适应复杂的结构和受力要求。
此外,后张法不需要专门的台座,施工场地的限制较小,适用于现场施工和大跨度、重荷载的结构,比如大型桥梁、高层建筑等。
预应力先张法和后张法的区别范本一:正文:1. 引言本文将对预应力先张法和后张法进行详细的比较和分析,以探讨它们之间的区别。
2. 预应力先张法2.1 原理预应力先张法是一种在施工过程中先施加预应力,然后再浇筑混凝土的方法。
它的原理是利用预应力杆或索,在混凝土凝固前施加预应力,使混凝土抵抗预应力的作用,从而达到增加混凝土抗弯能力的目的。
2.2 施工过程2.2.1 预应力杆或索的布置在施工现场根据设计要求确定预应力杆或索的布置位置和数量,并进行固定。
2.2.2 预应力杆或索的拉伸在混凝土浇筑前,对预应力杆或索进行拉伸,施加预应力。
2.2.3 混凝土浇筑经过预应力杆或索拉伸后,进行混凝土的浇筑。
3. 预应力后张法3.1 原理预应力后张法是一种在混凝土凝固后施加预应力的方法。
它的原理是利用预应力杆或索,在混凝土凝固后施加预应力,使混凝土的抗弯能力得到增强。
3.2 施工过程3.2.1 预应力杆或索的布置在施工现场根据设计要求确定预应力杆或索的布置位置和数量,并进行固定。
3.2.2 混凝土浇筑首先进行混凝土的浇筑,待混凝土凝固后。
3.2.3 预应力杆或索的拉伸在混凝土凝固后,对预应力杆或索进行拉伸,施加预应力。
4. 区别4.1 施工顺序预应力先张法在混凝土浇筑前施加预应力,而预应力后张法在混凝土凝固后施加预应力,这是两者最明显的区别。
4.2 单元构件预应力先张法适用于需要预应力杆或索穿过整个构件的情况,而预应力后张法适用于需要将预应力杆或索安装在构件侧面的情况。
4.3 经济性预应力先张法需要在混凝土浇筑前进行预应力拉伸工作,增加了施工难度和工期,而预应力后张法能够在混凝土凝固后再施加预应力,减少了施工难度和工期,从经济上更具优势。
附件:无法律名词及注释:1. 预应力:在混凝土中施加的预先计算好的压力,以提高混凝土的抗弯能力。
2. 先张法:先施加预应力,再浇筑混凝土的方法。
3. 后张法:混凝土凝固后施加预应力的方法。
预应力张拉中的先张和后张各是什么?有什么区别?
一、指代不同
1、先张:在浇灌混凝土之前张拉钢筋的制作方法。
2、后张:是先知浇筑混凝土,待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。
二、工艺不同
1、先张:在浇筑混凝土前张拉预应力筋,并将张拉的预应力筋临时锚固在台座或钢模上,然后浇筑混凝土,待混凝土养护达到不道低于混凝土设计强度值的75%,保证预应力筋与混凝土有足够的粘结时,放松预应力筋,借助于混凝土与预应力筋的粘结,对混凝土施加预应力的施工工艺。
2、后张:预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径,必须符合设计要求及国家标准,应有出厂质量证明书反复试报告。
三、施工方法不同
1、先张:可采用长线台座法,台座长度在50~150m之间,或在内钢模中机组流水法生产构件。
先张法生产构件,涉及到台座、张拉机具和夹具容及先张法张拉工艺。
2、后张:后张法施工预应力孔道灌浆,灌入法施工土路基的快速加固,设备基础、锚杆、道钉等的构件灌浆,同时也可用于混凝土疏松、孔洞灌浆等缺陷修补。
参考资料来源:百度百科-后张法
参考资料来源:百度百科-先张法。
预应力混凝土中先张法与后张法的区别
1)先张法
先张拉钢筋后浇筑混凝土,其张拉程序为:在台座上按设计要求将钢筋张拉到控制应力→用锚具临时固定→浇筑混凝土→待混凝土达到设计强度75%以上切断放松钢筋
其传力途径是依靠钢筋与混凝土的粘结力阻碍钢筋的弹性回弹使截面混凝土获得预压应力。
2)后张法
①有粘结预应力混凝土
先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束)。
其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈)及锚头处理。
其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土。
有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,所以应设法减少这种粘结。
这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工。
②无粘结预应力混凝土
其主要张拉程序为:预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固。
先张法及后张法预应力箱梁施工控制要点摘要:先张法和后张法在预应力箱梁施工中起到重要的控制作用。
通过施加适当的预应力,可以有效控制形变、裂缝和增强结构的承载能力和耐久性。
本文主要分析先张法及后张法预应力箱梁施工控制要点,以供参考。
关键词:路桥施工;预应力混凝土;箱梁;施工工艺;质量控制;1 先张法及后张法预应力箱梁施工控制作用先张法和后张法是预应力混凝土结构施工中常用的两种技术,它们在预应力箱梁施工中起到重要的控制作用。
先张法即“先张后浇”,是在箱梁浇筑施工之前,先张拉预应力刚束,再浇筑混凝土。
通过在预应力钢束两端施加预定的拉力,将预应力钢束与混凝土箱梁紧密地连接起来。
预应力钢束根据设计要求预制,并通过锚固设备固定在预制梁台座的两端。
在浇筑混凝土之前,使用张拉设备对钢束施加拉力,拉紧钢束两端,使其伸长一定距离。
在拉紧固定钢束后,浇筑混凝土,并进行一定时间的养护和固化,待预制箱梁混凝土达到适当强度后,切断预应力刚束,其失去了外界的张力会发生回缩,借助于混凝土与预应力刚束的粘结力(摩擦力),使混凝土产生预压应力,使混凝土受压,用以在使用阶段减小或抵消荷载引起的变形,提高结构刚度和稳定性。
预应力的引入可以减少混凝土结构中的裂缝,提高抗裂性能。
通过先张法施加预应力,可以增强箱梁的承载能力和耐久性,使其能够承受更大的荷载。
后张法即“先浇后张”,是先浇筑混凝土,再通过张拉预应力刚束,对箱梁内部施加预应力的一种方法。
混凝土浇筑之前预留预应力管道,预应力管道根据设计要求布置,并与构件钢筋可靠固定,待混凝土浇筑完成养护一定时间后,达到一定强度,再将预应力刚束放入管道内,施加预定的拉力拉紧钢束两端。
通常在箱梁两端分别固定锚具,使用张拉设备施加拉力。
在施加设计预应力后,固定锚具的锚固端把刚束固定在混凝土构件端部,将预应力传递到混凝土中,形成结构的预应力状态。
最后进行孔道压浆,并进行一定时间的养护和固化。
后张法可以在混凝土浇筑完成后施加预应力,对混凝土结构进行控制形变,提高结构刚度和稳定性。
管桩分为后张法预应力管桩和先张法预应力管桩,预应力混凝土管桩(PC管桩)和预应力混凝土薄壁管桩(PTC管桩)及高强度预应力混凝土管桩(PHC管桩).先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件,主要由圆筒形桩身、端头板和钢套箍等组成。
管桩按混凝土强度等级和壁厚分为预应力混凝土管桩、预应力高强混凝土管桩代号为PC,预应力高强混凝土管桩代号为PHC.薄壁管桩代号为PTC.PC桩的混凝土强度不得低于C50砼,薄壁管桩强度等级不得低于C60,PHC桩的混凝土强度等级不得低于C80。
PCS桩和PTC桩一般采用常压蒸汽养护,一般要经过28天才能施打。
而PHC桩,脱模后要进入高压釜蒸养,经10个大气压、180度左右的蒸压养护,混凝土强度等级达C80从成型到使用的最短时间只需三、四天。
管桩按外径分为300毫米、350毫米、400毫米、450毫米、500毫米、550毫米、600毫米、800毫米和1000毫米等规格,实际生产的管径以300毫米、400毫米、500毫米、600毫米为主钢材材料预应力混凝土用钢棒(pc 钢棒)预应力混凝土用钢棒,执行标准为YB/T111-1997,产品代号为SBPDL 1275/1420,主要规格有Ф7.1mm,ф9.0mm,ф10.7mm,ф12.6mm。
包装为盘卷。
主要特点:屈服强度高达1275 MPa,拉伸强度高达1422 MPa,延伸率良好(d8’5%);表面有周期性变化的刻痕(3~6头螺旋凹线),与混凝土有良好的握裹力,具有与7股钢绞线一样的粘结性能;由于采用的是低碳钢,具有良好的点焊性能。
使用PC钢棒编笼,可以很方便地采用自动混焊工艺生产混凝土管桩。
有良好的镦锻性能,应用于现场施工时,可以端部镦头和滚丝;当作为钢筋整体预张拉时,锚固极为方便。
PC钢棒成品卷起是在弹性范围内,故成品松卷后会自动伸直,而无需再矫直。
该产品经过各种严格的理化检验,是螺纹钢和建筑线材的替代产品。
先张法与后张法的一个重要区别在于钢筋是否放张
(1)先张法
即先张拉钢筋后浇注混凝土.其主要张拉程序为:在台座上按设计要求将钢筋张拉到控制应力→用锚具临时固定→浇注混凝土→待混凝土达到设计强度75%以上切断放松钢筋.其传力途径是依靠钢筋与混凝土的粘结力阻止钢筋的弹性回弹,使截面混凝土获得预压应力
6.1.2 预加应力的方法
先张法施工简单,靠粘结力自锚,不必耗费特制锚具,临时锚具可以重复使用(一般称工具式锚具或夹具),大批量生产时经济,质量稳定.适用于中小型构件工厂化生产.
(2)后张法
①有粘结预应力混凝土
先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面
混凝土获得预压应力,如图6.2所示.这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土.
有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,所以应设法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,
适用于大型构件的现场施工.
②无粘结预应力混凝土
其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固.
施工时跟普通混凝土一样,将钢筋放入设计位置可以直接浇混凝土,不必预留孔洞,穿筋,灌浆,简化施工程序,由于无粘结预应力混凝土有效预压应力增大,降低造价,适用于跨度大的曲线配筋的梁体.
9。
首先,你应该明白先张法与后张法的施工工艺。
先张法
1.先张拉钢筋,后浇灌混凝土构件。
2.先张法施工的3个阶段:
a、张拉钢筋;
b、浇灌混凝土和养护;
c、放松钢筋建立预应力。
后张法
1.先浇灌混凝土构件,后张拉钢筋
2.后张法施工的3个阶段:
a、构件制作和养护;
b、张拉钢筋建立预应力;
c、灌浆和锚头处理。
3.有粘结、无粘结
4.直线预应力筋、曲线预应力筋
5.纵向张拉、横向张拉
二、先张法与后张法只是在施工手段上有区别,而力学性质并无明显区别。
中、小型预应力构件一般采用先张法,大型预应力构件一般采用后张法。
唯一区别是先张法是将张拉后的预应力钢筋直接浇筑在混凝土内,依靠预应力钢筋与周围混凝土之间的粘结力来传递预应力。
而后张无粘结预应力混凝土的预应力钢筋完全依靠端头锚具来传递预压力。
如果忽略摩擦的影响,后张无粘结预应力混凝土中预应力钢筋的应力沿全长是相等的,在单一截面上与混凝土不存在应变协调关系,当截面混凝土开裂时对混凝土没有约束作用,裂缝疏而宽,挠度较大,需设置一定数量的非预应力钢筋以改善构件的受力性能。
是否容易产生裂缝只与预应力度有关即与预应力施加的大小有关,而与制作方法无关,但你要明白一点,一般来说,施加同样的张拉应力时,先张法要比后张法预应力损失大,因为先张法中混凝土有弹性回缩。
三、先张法与后张法的一个重要区别在于钢筋是否放张。
(1)先张法
即先张拉钢筋后浇注混凝土.其主要张拉程序为:在台座上按设计要求将钢筋张拉到控制应力→用锚具临时固定→浇注混凝土→待混凝土达到设计强度75%以上切断放松钢筋.其传力途径是依靠钢筋与混凝土的粘结力阻止钢筋的弹性回弹,使截面混凝土获得预压应力
6.1.2 预加应力的方法
先张法施工简单,靠粘结力自锚,不必耗费特制锚具,临时锚具可以重复使用(一般称工具式锚具或夹具),大批量生产时经济,质量稳定.适用于中小型构件工厂化生产.
(2)后张法
①有粘结预应力混凝土
先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,如图6.2所示.这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土.
有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,所以应设法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工.
②无粘结预应力混凝土
其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固.
施工时跟普通混凝土一样,将钢筋放入设计位置可以直接浇混凝土,不必预留孔洞,穿筋,灌浆,简化施工程序,由于无粘结预应力混凝土有效预压应力增大,降低造价,适用于跨度大的曲线配筋的梁体.
四、还有,锚具的重复使用与否,传递预应力的方式:粘结力和握裹力.
1.先张法是指先在台座上拉紧钢绞线,通过锚具(锚具是专门用于锚固钢绞线的夹具,由锚环和夹片等组成)将钢绞线锚固在台座上,然后浇筑混凝土,待混凝土达到规定强度时,卸掉锚具,放松钢绞线,和混凝土结合的那部分钢绞线的力量就传递到混凝土上。
2.后张法是指先浇筑混凝土后张拉,浇筑混凝土前预先留有孔道,待混凝土达到强度,在孔道内穿入钢绞线,然后张拉锚固,最后在孔道内注入水泥浆。
预应力筋的种类很多,除上面提到的钢绞线外,还有冷拔钢丝,螺纹钢等,所用锚具也不同。
