活塞连杆机构课程设计一、课程目标知识目标：1. 学生能够理解活塞连杆机构的基本结构及其在内燃机中的作用；2. 学生能够描述活塞连杆机构的运动规律和力学原理；3. 学生能够掌握活塞连杆机构的装配和调整方法。
技能目标：1. 学生能够运用图示和模型分析活塞连杆机构的工作原理；2. 学生能够通过实际操作，正确进行活塞连杆机构的拆装和组装；3. 学生能够运用所学知识解决活塞连杆机构在实际应用中遇到的问题。
情感态度价值观目标：1. 培养学生对机械结构和运动原理的兴趣，激发学习热情；2. 培养学生的团队协作意识，使其在合作中解决问题，共同完成任务；3. 增强学生的环保意识，了解活塞连杆机构在节能减排方面的应用和重要性。
课程性质：本课程为工程技术类课程，结合理论教学和实践操作，以提高学生的动手能力和解决实际问题的能力。
学生特点：学生处于中学阶段，具有一定的物理知识和动手能力，对机械结构有一定的好奇心。
教学要求：注重理论与实践相结合，强调学生的参与度和实践操作能力，培养学生在实际情境中发现问题、分析问题和解决问题的能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活和工作中。
二、教学内容1. 活塞连杆机构的基本概念与结构特点- 内燃机工作原理简介- 活塞连杆机构的作用及其在内燃机中的位置- 活塞、连杆、曲轴的结构及其相互关系2. 活塞连杆机构的运动规律与力学原理- 活塞的运动轨迹分析- 连杆的运动规律及其力学模型- 曲轴转动与活塞运动的转换关系3. 活塞连杆机构的装配与调整- 活塞连杆机构的拆装方法与步骤- 装配工艺要求及注意事项- 调整方法及常见问题处理4. 活塞连杆机构的实际应用与案例分析- 活塞连杆机构在各类内燃机中的应用- 节能减排技术在活塞连杆机构中的应用- 实际案例分析，提高学生解决问题的能力教学内容安排与进度：第一课时：活塞连杆机构基本概念与结构特点第二课时：活塞连杆机构的运动规律与力学原理第三课时：活塞连杆机构的装配与调整第四课时：活塞连杆机构的实际应用与案例分析教材章节关联：《工程技术基础》第三章第三节：内燃机的结构与原理《工程技术基础》第三章第四节：内燃机的装配与调整《工程技术案例》第二章：内燃机活塞连杆机构的应用与改进实例三、教学方法为了提高学生的学习兴趣和主动性，本章节将采用以下多样化的教学方法：1. 讲授法：- 对于活塞连杆机构的基本概念、结构特点以及运动规律等理论知识，采用讲授法进行教学，使学生在短时间内掌握课程核心内容。
活塞气动切断阀结构原理及常见故障处理摘要：以公司老区炼钢厂氧气切断阀为例，介绍了活塞气动切断阀的结构原理，针对常见故障，提出了处理方法和防范措施。
关键词：炼钢；结构原理；故障；处理方法；防范措施前言气动活塞切断阀具有结构简单、操作方便、使用可靠、快速关闭等特点，主要应用于无杂质，无颗粒的液体、气体介质，要求快速严密关闭、快速放空的自动控制系统中。
气动活塞切断阀是生产过程自动化控制系统中执行机构的一种，它与电磁阀、大功率减压阀等配套使用，可以对自动化控制系统中输送管道上的流动介质进行自动切断或安全放空。
公司老区炼钢厂氧气与氮气切断阀就是采用的这种阀，下面以氧气切断阀为例对其进行介绍。
1.型号、规格意义老区炼钢厂氧气切断阀型号为ZSPQ-40K，规格DN200，其型号意义如图1所示。
图1 切断阀型号意义2.结构特征2.1组成氧气切断阀主要由阀体、手动机构、弹簧、推拉杆、气缸、活塞、导向套、阀芯、底部导向肓板等组成。
2.2流向阀门介质流向为下进上出，安装时要注意方向，不可倒置。
2.3控制方式控制方式为单作用气开式，即打开是依靠控制气路的气压力，关闭是依靠弹簧弹力，此为安全工艺要求，因为氧气切断阀是控制氧气的打开与切断，当全场突然停电的情况下必须要确保氧气处于切断状态，否则可能造成重大设备、安全事故，因此切断阀的关闭不能依赖电能，故设计上采用了弹力势能来弥补电能的不足，这与“安全水塔”利用重力势能来应对停电道理是一样的。
2.4柔性阀杆阀杆没有设计成整体，而是分成三段采用销轴作活动连接，作用在于使阀芯与阀座接合时，自动找正贴平，确保密封效果。
2.5双导向在阀芯的定位导向方面，考虑到阀本身结构大，所控制的介质压力也大，故在阀杆上设计了双导向结构，即阀芯上部与底部都有导向结构，加强了阀芯的刚性，使阀芯工作平稳可靠。
2.6双阀芯氧气切断阀所控制的氧气设计额定工作压力达到1.6MPa，为了降低阀门开启阻力，减小冲击，此阀阀芯设计很有独到之处，采用了双阀芯结构，主阀芯上设计了6个均布的流道。
液压油缸工作原理图解讲解
给你简单的液压油缸工作原理的图解讲解如下：
首先，我们先来看一下液压油缸的组成结构。
液压油缸由活塞、缸体、活塞杆和油口等部分组成。
活塞可以在缸体内来回移动，而活塞杆则与外部机械装置连接，实现力的传递。
在液压油缸内部，填充有液体，通常是油，来实现力的传递和控制。
当我们施加外力或压力到液压油缸的油口时，液体会进入缸体内，推动活塞往外移动。
这是因为当外力或压力进入液压油缸时，压力会使得液体在缸体内的面积上产生差异。
由于活塞所受到的力是等于压力乘以活塞的面积，所以在高压作用下，活塞会受到更大的力，从而使得活塞往外移动。
当活塞移动到一定位置时，由于液体进入缸体内后形成的体积增大，压力减小。
此时，外部机械装置对活塞施加的力也会减小，活塞则会受到弹簧或其他装置的力推回原位。
当我们需要油缸内的活塞往内移动时，只需控制油口，让液体流出油缸即可。
这时，液体减少，活塞所受到的压力和力也减小，由于外部机械装置施加的力超过了此时活塞所受到的压力，活塞会受到外部机械装置的力推回原位。
总结一下，液压油缸的工作原理是通过施加外力或压力使液体进入缸体内，在高压作用下使活塞受到相应的力，从而实现活
塞的移动。
控制液体的流入和流出，可以控制活塞的运动方向和幅度，从而实现力的传递和控制。
活塞速度公式活塞速度公式是在物理学和机械工程领域中一个挺重要的概念。
咱们先来说说啥是活塞速度。
想象一下汽车发动机里的活塞，它在气缸里上上下下地运动，这个运动的快慢就用活塞速度来描述。
活塞速度的快慢可关系到发动机的性能好坏呢。
活塞速度公式其实就是用来计算活塞在单位时间内移动的距离。
公式是：活塞速度 = 2 ×行程 ×转速 ÷ 60 。
这里面的“行程”就是活塞从一端到另一端移动的距离，“转速”就是活塞每分钟上下运动的次数。
我记得有一次去汽车修理厂，看到师傅们在检修发动机。
他们就特别关注活塞速度这个指标。
当时有一辆车总是动力不足，师傅们就通过测量和计算活塞速度，来判断是不是活塞运动出了问题。
他们拿着工具，仔细测量行程，然后查看发动机的转速数据，最后代入活塞速度公式进行计算。
我在旁边看着，心里那叫一个好奇。
这个公式在实际应用中用处可大啦。
比如说在设计新的发动机时，工程师们就得根据想要达到的性能指标，利用这个公式来确定活塞的行程和转速等参数。
要是活塞速度太快，可能会加剧磨损，影响发动机寿命；要是太慢呢，又发挥不出发动机的最大功率。
而且不仅仅是汽车发动机，像一些其他的机械设备，只要有类似活塞运动的部件，都可能会用到这个公式来进行分析和优化。
再比如说，在一些工业生产线上，某些机器的运转也涉及到类似的原理。
通过控制类似活塞运动的部件的速度，来保证生产的效率和质量。
总之，活塞速度公式虽然看起来简单，就那么几个参数，但是它背后蕴含的原理和应用可是非常广泛和重要的。
无论是在机械制造、工业生产，还是在我们日常生活中接触到的各种设备中，都有着不可或缺的作用。
希望通过我这一番不太专业但还算通俗的讲解，能让您对活塞速度公式有个初步的了解和认识。
发动机活塞课程设计一、课程目标知识目标：1. 学生能理解发动机活塞的基本结构及其在发动机工作中的作用。
2. 学生能掌握活塞运动原理，了解活塞与连杆、曲轴之间的动力传递关系。
3. 学生能解释活塞环的作用，了解不同类型的活塞环及其适用范围。
技能目标：1. 学生能够运用所学知识，分析活塞在发动机中的运动过程，并绘制出简单示意图。
2. 学生能够通过实际操作，正确拆装发动机活塞，了解活塞的检查与维护方法。
3. 学生能够运用测量工具，对活塞相关尺寸进行测量，并判断其是否符合技术要求。
情感态度价值观目标：1. 学生通过学习发动机活塞，培养对汽车维修行业的兴趣，提高职业素养。
2. 学生在学习过程中，能够积极思考、主动探究，形成良好的学习习惯。
3. 学生能够认识到发动机活塞在汽车性能中的重要性，增强环保意识和责任感。
课程性质：本课程为汽车运用与维修专业课程，侧重于发动机活塞的结构、原理与维护。
学生特点：学生为中职一年级学生，具备一定的汽车基础知识，但对发动机活塞的了解较少。
教学要求：课程以理论与实践相结合的方式进行，注重培养学生的动手能力和实际操作技能。
教学过程中，教师应引导学生主动参与，激发学生的学习兴趣。
通过本课程的学习，使学生能够达到上述课程目标，为后续课程打下坚实基础。
二、教学内容1. 发动机活塞结构认知- 活塞的组成部分及功能- 活塞裙、活塞销、活塞头的结构特点- 活塞环的类型及安装位置2. 活塞运动原理- 活塞在发动机工作循环中的运动过程- 活塞与连杆、曲轴之间的动力传递关系- 活塞行程与发动机性能的关系3. 活塞环的作用与选型- 活塞环的密封作用- 活塞环的材料与结构- 活塞环的选型原则4. 活塞的拆装与检查- 活塞拆装工具的使用方法- 活塞的拆装步骤及注意事项- 活塞及活塞环的检查方法5. 活塞的测量与判定- 活塞直径、活塞行程的测量方法- 活塞磨损、划伤的判定标准- 活塞修理与更换的依据本教学内容根据课程目标进行选择和组织，注重科学性和系统性。

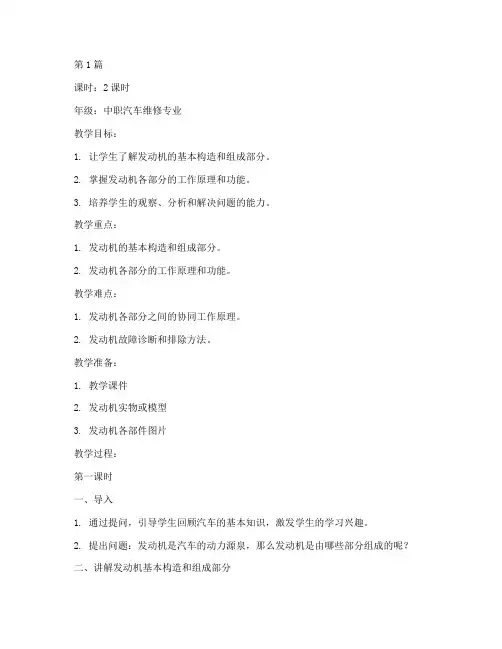

第1篇课时：2课时年级：中职汽车维修专业教学目标：1. 让学生了解发动机的基本构造和组成部分。
2. 掌握发动机各部分的工作原理和功能。
3. 培养学生的观察、分析和解决问题的能力。
教学重点：1. 发动机的基本构造和组成部分。
2. 发动机各部分的工作原理和功能。
教学难点：1. 发动机各部分之间的协同工作原理。
2. 发动机故障诊断和排除方法。
教学准备：1. 教学课件2. 发动机实物或模型3. 发动机各部件图片教学过程：第一课时一、导入1. 通过提问，引导学生回顾汽车的基本知识，激发学生的学习兴趣。
2. 提出问题：发动机是汽车的动力源泉，那么发动机是由哪些部分组成的呢？二、讲解发动机基本构造和组成部分1. 发动机的分类：汽油发动机、柴油发动机、混合动力发动机等。
2. 发动机的组成部分：气缸体、气缸盖、曲轴箱、曲轴、连杆、活塞、进气系统、排气系统、润滑系统、冷却系统等。
三、讲解发动机各部分的工作原理和功能1. 气缸体和气缸盖：承受气体压力，将热能转化为机械能。
2. 曲轴箱：容纳曲轴、连杆、活塞等运动部件，提供润滑和冷却。
3. 曲轴和连杆：将活塞的往复运动转化为旋转运动。
4. 活塞：承受气体压力，实现能量转换。
5. 进气系统：将新鲜空气和燃油混合，为燃烧提供条件。
6. 排气系统：将燃烧后的废气排出，减少排放污染。
7. 润滑系统：为发动机各部件提供润滑，减少磨损。
8. 冷却系统：将发动机产生的热量带走，保持发动机温度稳定。
四、课堂练习1. 请学生根据课件内容，绘制发动机基本构造图。
2. 请学生举例说明发动机各部分的功能。
第二课时一、复习导入1. 回顾上节课所学内容，提问学生发动机的基本构造和组成部分。
2. 提出问题：发动机各部分之间是如何协同工作的？二、讲解发动机各部分之间的协同工作原理1. 气缸体、气缸盖、活塞等部件的协同工作，实现能量转换。
2. 进气系统、排气系统、润滑系统、冷却系统的协同工作，保证发动机正常运转。

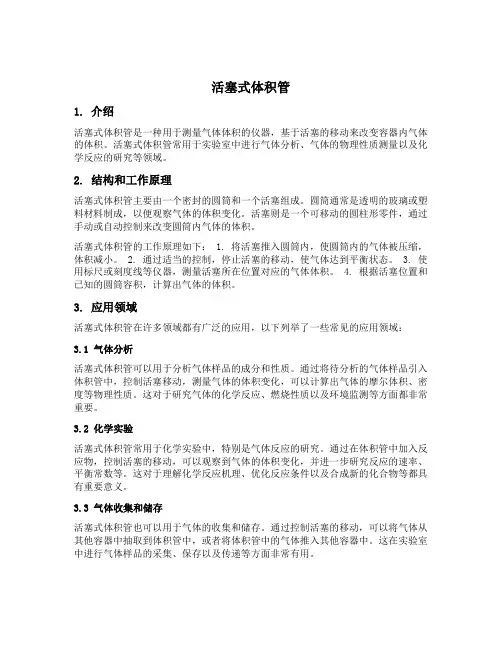

活塞式体积管1. 介绍活塞式体积管是一种用于测量气体体积的仪器，基于活塞的移动来改变容器内气体的体积。
活塞式体积管常用于实验室中进行气体分析、气体的物理性质测量以及化学反应的研究等领域。
2. 结构和工作原理活塞式体积管主要由一个密封的圆筒和一个活塞组成。
圆筒通常是透明的玻璃或塑料材料制成，以便观察气体的体积变化。
活塞则是一个可移动的圆柱形零件，通过手动或自动控制来改变圆筒内气体的体积。
活塞式体积管的工作原理如下： 1. 将活塞推入圆筒内，使圆筒内的气体被压缩，体积减小。
2. 通过适当的控制，停止活塞的移动，使气体达到平衡状态。
3. 使用标尺或刻度线等仪器，测量活塞所在位置对应的气体体积。
4. 根据活塞位置和已知的圆筒容积，计算出气体的体积。
3. 应用领域活塞式体积管在许多领域都有广泛的应用，以下列举了一些常见的应用领域：3.1 气体分析活塞式体积管可以用于分析气体样品的成分和性质。
通过将待分析的气体样品引入体积管中，控制活塞移动，测量气体的体积变化，可以计算出气体的摩尔体积、密度等物理性质。
这对于研究气体的化学反应、燃烧性质以及环境监测等方面都非常重要。
3.2 化学实验活塞式体积管常用于化学实验中，特别是气体反应的研究。
通过在体积管中加入反应物，控制活塞的移动，可以观察到气体的体积变化，并进一步研究反应的速率、平衡常数等。
这对于理解化学反应机理、优化反应条件以及合成新的化合物等都具有重要意义。
3.3 气体收集和储存活塞式体积管也可以用于气体的收集和储存。
通过控制活塞的移动，可以将气体从其他容器中抽取到体积管中，或者将体积管中的气体推入其他容器中。
这在实验室中进行气体样品的采集、保存以及传递等方面非常有用。
3.4 教学和科普活塞式体积管是物理和化学教学中常用的实验仪器之一。
通过进行相关实验，学生可以直观地观察到气体体积的变化，并理解活塞式体积管的工作原理和应用。
活塞式体积管也常用于科普活动中，向公众介绍气体的性质和实验方法。

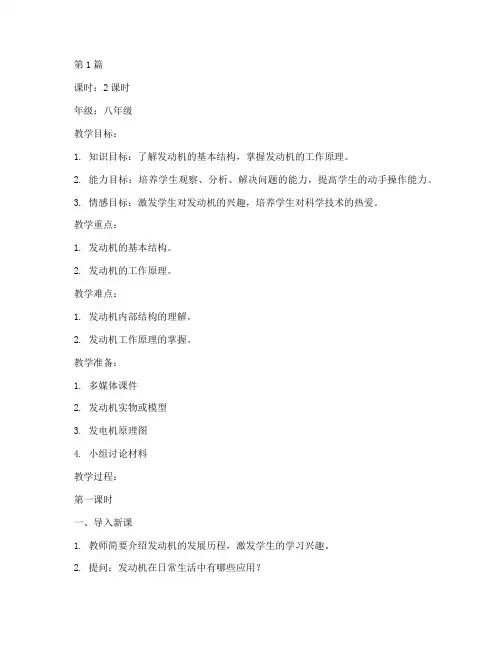

第1篇课时：2课时年级：八年级教学目标：1. 知识目标：了解发动机的基本结构，掌握发动机的工作原理。
2. 能力目标：培养学生观察、分析、解决问题的能力，提高学生的动手操作能力。
3. 情感目标：激发学生对发动机的兴趣，培养学生对科学技术的热爱。
教学重点：1. 发动机的基本结构。
2. 发动机的工作原理。
教学难点：1. 发动机内部结构的理解。
2. 发动机工作原理的掌握。
教学准备：1. 多媒体课件2. 发动机实物或模型3. 发电机原理图4. 小组讨论材料教学过程：第一课时一、导入新课1. 教师简要介绍发动机的发展历程，激发学生的学习兴趣。
2. 提问：发动机在日常生活中有哪些应用？二、新课讲授1. 发动机的基本结构a. 教师展示发动机实物或模型，引导学生观察并描述其结构。
b. 学生分组讨论，总结发动机的基本结构。
c. 教师总结：发动机主要由气缸、活塞、曲轴、凸轮轴、气门、点火系统等部分组成。
2. 发动机的工作原理a. 教师展示发电机原理图，讲解发动机的工作原理。
b. 学生分组讨论，分析发动机的工作过程。
c. 教师总结：发动机通过燃烧燃料，使活塞在气缸内做往复运动，进而带动曲轴旋转，产生动力。
三、课堂练习1. 教师提问：发动机的哪些部件对发动机性能有重要影响？2. 学生分组讨论，回答问题。
四、课堂小结1. 教师总结本节课所学内容，强调发动机的基本结构和工作原理。
2. 学生分享学习心得。
第二课时一、复习导入1. 教师提问：上节课我们学习了什么内容？2. 学生回答，教师进行补充。
二、新课讲授1. 发动机的类型a. 教师介绍不同类型的发动机，如汽油发动机、柴油发动机等。
b. 学生分组讨论，了解不同类型发动机的特点。
2. 发动机的优缺点a. 教师列举发动机的优缺点，如高效、环保、噪音等。
b. 学生分组讨论，总结发动机的优缺点。
三、课堂练习1. 教师提问：如何提高发动机的效率？2. 学生分组讨论，回答问题。
四、课堂小结1. 教师总结本节课所学内容，强调发动机的类型和优缺点。
