《电风扇工作原》课件

《电风扇工作原》课件
用。
扇叶的设计对风流的方向和速度 有直接影响，从而影响电风扇的
冷却效果。
控制系统的原理
控制系统是电风扇的重要组成部分，用于调节风速和摇头。
控制系统通常包括调速开关、摇头开关和定时器等部件。
通过调节调速开关，可以改变电机输入的电压或电流，从而改变电风扇的风速。摇 头开关则用于控制电风扇的摇头功能。
安全保护装置的原理
01
02
03
19世纪
电风扇的构思诞生，但技 术尚未成熟。
20世纪
电风扇开始进入家庭，并 逐渐普及。
21世纪
随着技术的进步，电风扇 的性能和外观得到提升， 智能化和节能化成为发展 趋势。
电风扇的应用场景
家用
家庭中用于调节室内温度 和空气流通。
办公
办公室、会议室等场所用 于改善工作环境。
公共场所
商场、图书馆、医院等公 共场所用于提高舒适度和 空气质量。
05
总结与展望
电风扇的重要地位
家庭常用电器
电风扇是家庭中常用的电器之一，尤其在夏季，是人们降温消暑 的重要工具。
工业应用
在工业生产中，电风扇也广泛应用，如工厂、仓库等场所，用于通 风和散热。
环保节能
与空调等高能耗电器相比，电风扇的能耗较低，有利于节能减排和 环境保护。
电风扇的未来发展方向
智能化
扇叶不转
检查电机是否正常，清 理扇叶上的灰尘或杂物 ，检查电源线是否松动
。
摇头失灵
检查传动系统是否正常 ，清理轴承部分的灰尘 和杂物，检查电源线是
否松动。
噪音过大
检查扇叶是否松动或变 形，清理电机和轴承部
分的灰尘和杂物。
漏电
检查电源线是否破损或 老化，确保接地线完好

电风扇工作原理.ppt

电风扇工作原理.ppt
重庆礼品公司

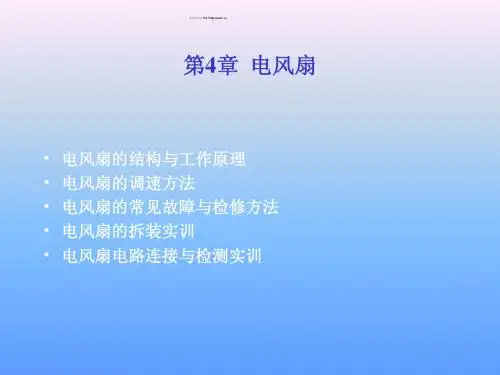

第4章 电风扇
• • • • •
电风扇的结构与工作原理 电风扇的调速方法 电风扇的常见故障与检修方法 电风扇的拆装实训 电风扇电路连接与检测实训
4.1 概述
4.1.1 电风扇的类型 1. 按自动化程度分类 可分为普通电风扇和高档电风扇。
2.按使用电源分类
可分为交流电风扇、直流电风扇和交直流电风扇。 3.按电动机的形式分类 可分为单相交流罩极式、单相交流电容式及交直 流两用的串激式电风扇。 4.按结构特征及用途分类 可分为台扇、吊扇、落地扇、排气扇、箱扇的基本结构： 扇叶 底座
网罩 控制部分
扇头
1.扇头 单相交流电动机 摇头机构 前后端盖
1.芯片MH8822 M118822为28脚双列直插式 CMOS集成电路，其内部是四 位单片机及特别编制的程序， 能实现各种控制功能。芯片管 脚功能如图所示。
2.电路功能分析
• (1)风量方式控制 • 1)风速控制键 :芯片MH8822的l2 、13、14脚为高 电平，分别使相应的晶闸管触发导通，这样便可得 到可供选择的3种风速，按强风—中风—弱风顺序循 环变换,并且指示相应档位的发光二极管LED发光。 • 2)仿自然风控制键：从中断方式 (即不仿自然风方 式 ) 起，按动 — 次则变换一种方式 , 按强周期 — 弱周 期 —睡眠周期的顺序循环变换，并且相应的 LED发 光,在强或弱周期自然风下运转时,如果按动仿自然风 控制键，则变为低速运转。在睡眠周期自然风下运 行时，如果按仿自然风键，则变为弱风速长期运行。
1）电动机
2）摇头机构
减速器 四连杆机构 控制机构 保护装置
定子、转子、轴承、端盖
2.扇叶：由叶片、叶架和 叶片罩组成。 3.网罩；保证安全。 4.升降机构与底座

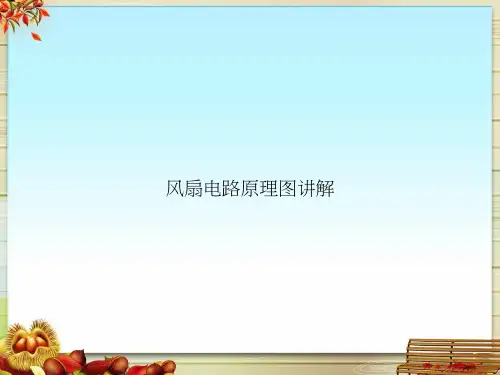

风扇电路原理图讲解PPT课件

风扇电路原理图讲解PPT课件

1
2
3
4
D1 VCC
DIODE
C1
C4
CAP
CAP
D
D
+
1
CON1
VCC
L1
-
PGND 14 13 12 11 10 9 8
1
CON1
無4. ，C7的容值大小決定AUTOSTART起動關閉時間的長短；
1
導無致，風 CL1 7扇的起容動值轉大距小小決於定摩AU擦T轉OS距T致AR死T起角動；關閉時間的長短IC1；
GNDVIN
C以結Z導D8構致30,2設 風CZO51ND1P計扇4W峰不起M值合動機濾理轉種L除1：距為，小例對於I摩C起擦保轉護距作致用死。角；
4
H+ H-
2
PGNDPGND OUT2OUT1
SGND VCC RMI6VRECGT VTH CPWM
IN-
FG
HB
IN+ RD
IC2 LB11961
F/R C
R1 R2
23,.StaLto2 r Coil
HALL SENSOR
RES1 RES1
PGND 1 2 3 4 5 6 7
3
5H.allICCO1N感1 應靈敏度L2 不夠或不良；
軸 R4承,R壓3不入良高或度焊過接低不，良導同致樣扇會葉導卡致死全致速死或角不；轉現象；
C2
L2
FPGCB/RAFD/R與信定號子由組IC立11時96，1直PC接B輸板出焊，接無不此貼信面號導則致為變I高C或變R低1與9/R磁18條不摩良擦；； CAP
基本的電路原理圖
D1 L L 41 4 8
C 1 (2 )
R1
0 .4 7 u F

电风扇的结构与工作原理 ppt课件

电风扇的结构与工作原理 ppt课件

ppt课件
22
• (4)蜂鸣器控制
•当芯片MH8822每接收一次有效指令，2脚输出高电平时，三极管 VT31、VT33工作,经电阻R16的正反馈作用构成振荡，使压电片BC 发声,当2脚输出低电平时无效。 •(5)显示电路
•当芯片相应端子输出高电平时，对应的发光二极管发光，显示电 风扇当前的工作状态。
定子、转子、轴承、端盖
ppt课件
6
2.扇叶：由叶片、叶架和 叶片罩组成。
3.网罩；保证安全。
4.升降机构与底座
ppt课件
7
5.控制部分
1）调速开关 互锁 自锁 联动
ppt课件
8
2）定时器
ppt课件
9
4.2 电风扇的调速方法及原理
4.2.1 电抗器法
电容式电动机串联电抗器的调
速原理图
ppt课件
能实现各种控制功能。芯片管 脚功能如图所示。
ppt课件
20
2.电路功能分析
• (1)风量方式控制 • 1)风速控制键:芯片MH8822的l2、13、14脚为高
电平，分别使相应的晶闸管触发导通，这样便可得 到可供选择的3种风速，按强风—中风—弱风顺序循 环变换,并且指示相应档位的发光二极管LED发光。 • 2)仿自然风控制键：从中断方式(即不仿自然风方 式)起，按动—次则变换一种方式,按强周期—弱周 期—睡眠周期的顺序循环变换，并且相应的LED发 光,在强或弱周期自然风下运转时,如果按动仿自然风 控制键，则变为低速运转。在睡眠周期自然风下运 行时，如果按仿自然风键，则变为弱风速长期运行。
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”

风扇电路原理图讲解

风扇电路原理图讲解
R14,R15，R16不良或焊接不良同樣會導致全速或不轉現象； 無，C7的容值大小決定AUTOSTART起動關閉時間的長 短； ZD3,ZD4峰值濾除，對IC起保護作用。其一開路電路無明 顯變化， 短路或燒死也可單邊工作； FG/RD信號由IC11961直接輸出，無此信號則為IC或 R19/R18不良； 風扇不轉 ：1. D1不良或被擊穿；
常見電路不良分析及其發生原因：
無PWM信號一般為三極管Q1被擊穿或元件腳有虛焊現象，還有組 成 信號的元件不良或焊接不良其也常會造成全速，不轉，半速；
R4,R3不良或焊接不良同樣會導致全速或不轉現象； 無AUTOSTART功能，起動不良一般為C3不良或ICLB11961不良， C3的容值大小決定AUTOSTART起動關閉時間的長短； ZD1,ZD2峰值濾除，對IC起保護作用。其一開路電路無明顯變化， 短路或燒死 也可單邊工作； FG/RD信號由IC11961直接輸出，無此信號則為IC或R7/R8不良； 風扇不轉 ：1. D1不良或被擊穿；
不良原因分析：
1. 無PWM功能：
<1> Q1,Q2不良或被擊穿； <2> 組成其電路的電氣元件不良或焊接不良； <3> R14,R15,R16設置不當，使得磲輸出電壓不穩定； <4> Q1,Q2規格不當，使得驅動放大能力不夠。 2. 波形不良： <1> PCBA與定子組立時，PCB板未焊接貼面； <2> 調機不當，壓入馬達不到位，使得IC感應不良致異常； <3> ICLB11961不良； <4> 霍爾IC不良或已受損； <5> 扇葉充磁不良或充磁方式不當； <6> 線圈不良； <7> 貼片元件錯貼、本體不良； <8> 貼片電容有漏電、放電現象； <9> PCB設計不良。

【精品课件】电风扇基本原理与几种常用风扇维修

【精品课件】电风扇基本原理与几种常用风扇维修

降温，是因为液态水汽化需要汽化热。
能提高湿度当然也是液态水汽化增加了室内的湿度。有增
湿效果。
2020/11/23
长江大学电信学院 龙从玉
12
3. 风扇电动机
3.1.电容式风扇电动机： 风扇电动机多用4极电容电动机 转速在1400转/分以下. 启动转矩(0.3-0.5)倍额定转矩， 最大转矩(1.1-1.5)倍额定转矩.
2. 单相电容转异步交流电动机
电容运转电动机无论在启动或运转时，其副绕组与电容器串联并接到电源两端 。这种运行方式，实质上是一台两相异步电动机，其两个绕组在空间相隔900电角 度，绕组中的电流在时间上也相差900相角。定子绕组在气隙中产生的磁场接近圆 形旋转磁场，使电动机的性能有较大的改善。这种电动机的功率因数、效率及过 载能力都比普通单相异步交流电动机高。由于电动机在运行时需要的电容比启动 时小，所以在电动机启动后，必须利用离心开关把多余的电容C1（起动电容）切 除，而另一电容C2（运行电容）仍与副绕组接通，如图1.36所示。
电风扇原理与几种 风扇维修
1 概述
电风扇都是电流通过电动机带动叶 片产生空气对流加速散热的
4.1.1 电风扇的类型
1. 按自动化程度分类
可分为普通电风扇和高档电风扇。 2.按使用电源分类
可分为交流电风扇、直流电风扇和交直流电风扇。 3.按电动机的形式分类
可分为单相交流罩极式、单相交流电容式及交直 流两用的串激式电风扇。
•
4 单相异步交流电动机的工作原理
单相异步交流电动机的工作绕组接通电源后，就会在气隙内产生一个大小相 等、方向相反的脉振磁场，当该磁场切割转子导条后，将在导条中感应出相应的 电势和电流，当转子电流与磁场作用时产生相应的电磁转矩。最终转矩等于零（ 即转子不转），必须借助起动绕组和电容器，来削弱其中一个方向的磁场，使在 起动时气隙中能够形成一个旋转磁场。从而驱动转子顺着增强磁场的旋转方向转 动。

电风扇基本原理与几种常用风扇维修 ppt课件

笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
电风扇原理与维修
风扇电动机
交流电动机 直流电动机
交直流两用 电动机
单相异步 电动机
三相电动机
串励式 电动机
并励式 电动机
复励式 电动机
5
电风扇原理与维修
1）单相电容式电动机
2）摇头机构
定子、转子、轴承、端盖
减速器 四连杆机构 控制机构 保护装置
9
电风扇原理与维修
8槽4极定子绕组排列
•
10
电风扇原理与维修
带抽头调速定子绕组排列
• P50
11
电风扇原理与维修
吊扇电机绕组展开图
12
电风扇原理与维修
• 5. 转子 • 单相异步交流电动机均采用鼠笼型转子，如图所
示，它包括转子铁心、转轴、鼠笼（转子绕组） 三部分。转子铁心与定子铁心材料相同，线槽形 状和位置不同，在圆柱外侧。转子铁心与转轴是 过盈配合。转子绕组是用铝锭熔化后，采用离心 浇铸，形成鼠笼。由于单相异步交流电动机无起 动转矩，所以不能自行起动。除了电动机装有起 动绕组外，还需要借助电容器、起动继电器和离 心开关完成起动任务。 •
2.T型抽头法
30
电风扇原理与维修 鸿运扇电机
接线方法： 红色：快 白色：中 兰色：慢 黄色：电容 黑色：公共线
31Βιβλιοθήκη 电风扇原理与维修电风扇的使用和保养
电风扇清洗可用湿软布擦洗，但要注意 插头要脱离电源，绕组内绝对不能进水。 风扇轴承要定期加油，防止阻力增大。 吊扇风叶拆装和保存时应避免外力，防 止变形，产生噪音。
电风扇原理与维修风扇电动机交流电动机直流电动机交直流两用电动机电动机单相异步电动机三相电动机电风扇原理与维修1单相电容式电动机定子转子轴承端盖2摇头机构减速器四连杆机构控制机构保护装置电风扇原理与维修单相异步交流电动机的结构单相异步交流电动机由前端盖后端盖轴承定子铁心定子绕组转子起动元件等部分组成其结构如图所示

电风扇的结构与工作原理.-22页PPT资料


定子、转子、轴承、端盖
2.扇叶：由叶片、叶架和 叶片罩组成。
3.网罩；保证安全。
4.升降机构与底座
5.控制部分
1）调速开关 互锁 自锁 联动
2）定时器
4.2 电风扇的调速方法及原理
4.2.1 电抗器法
电容式电动机串联电抗器的调 速原理图
4.2.2 抽头法 1.L型抽头法
2.T型抽头法
无级调速一般采用双向晶 闸管作为风扇电动机的开 关．利用晶闸管的可控特性， 通过改变晶闸管的控制角α ， 使晶闸管输出电压发生改变， 达到调节电动机转速的目的。 在电源电压每个半周起始部分， 双向晶闸管VS为阻断状态，电 源电压通过电位器RP，电阻R 向电容C充电，当电容C上的充 电电压达到双向触发二极管VD 的触发电压时，VD导通，C通 过VD向VS的控制极放电，使VS 导通，有电流流过电机绕组。 通过调节电位器RP的阻值大小， 可调节电容C的充电时间常数， 也就调节了双向晶闸管VS的控 制角α ，RP越大，控制角α 越 大，负载电动机M上电压变小， 转速变慢。
Thank you
该电风扇设有强、中、弱3挡风速控制。定时器选择分3种： 60、120、240min;或30、60、120min；或60、120min。还具有 仿自然风3档：强、弱、睡周期。另外还具有风扇扇头摇头和照 明、遥控输入等其他功能。每项操作皆有对应LED显示，按键 时有音响。
1.芯片MH8822 M118822为28脚双列直插式 CMOS集成电路，其内部是四 位单片机及特别编制的程序，
功能分析
• (1)风量方式控制 • 1)风速控制键:芯片MH8822的l2、13、14脚为高
电平，分别使相应的晶闸管触发导通，这样便可得 到可供选择的3种风速，按强风—中风—弱风顺序循 环变换,并且指示相应档位的发光二极管LED发光。 • 2)仿自然风控制键：从中断方式(即不仿自然风方 式)起，按动—次则变换一种方式,按强周期—弱周 期—睡眠周期的顺序循环变换，并且相应的LED发 光,在强或弱周期自然风下运转时,如果按动仿自然风 控制键，则变为低速运转。在睡眠周期自然风下运 行时，如果按仿自然风键，则变为弱风速长期运行。

风扇电路原理图讲解

2. 線圈斷線； 3. 霍爾IC不良（其內部二極管被擊穿）； 4. IC11961本體不良，被擊穿或焊接不良（有虛焊或連 錫）； 5. ZD1,ZD2均被擊穿或本體不良； 6. 焊三腳不良。
死腳不良分析：
1.扇葉充磁不良或各極充磁不均；
2.HallIC感應靈敏度不夠或不良；
3.HallIC感應位置發生偏移；
Magnet
Brushless DC Motor Controlled Hall Element
管制文件 嚴禁複印
Brushless DC Motor Controlled
Driver IC
管制文件 嚴禁複印
風扇工作原理概述
風扇的工作原理同馬達的一樣，都是根據安 培右手定則：導體內（即線圈）通過變化的 電流，線圈周圍產生變化的電場，變化的電 場產生變化的磁場，在定子（即矽鋼片）四 機產生變化的磁場，感應IC即霍爾IC通過切 換磁場方向使定子產生交變磁場，通過電磁 感應而產生感生電動勢，感生電動勢驅動導 體做切割磁力線運動產生電場力：F=B*I*L， 當電場力與磁場力的合力大於風扇的靜摩擦 力時，風扇就運轉工作起來。
工作原理
當風扇通電時，電流流經D1傳送到ICLB11961 2PINVCC 端，IC11961輸出端1（OUT2),14(OUT1)輸出電壓給 導體（線圈），線圈內變化的電流使得線圈周圍產生 變化的電場，變化的電場產生變化的磁場，在定子 （矽鋼片）四極產生變化的磁場，其與已磁化的物質 （磁條）產生同極相斥，異極相吸的作用力。同時通 過霍爾IC切換磁場方向產生交變磁場改變磁極方向。 當吸斥力大於風扇的靜摩擦力時，扇葉就轉動起來。
各功能模塊的組成： 1. PWM功能模塊由R8,R9,R10,R11,R12,R13,R19,Q1,Q2組成； 2. PWM輸出電壓即VTH端電壓由R14,R15,R16進行電壓設置； 3. 感應模塊主要由IC2即霍爾IC組成：其起同步檢測作用，控制一組電 路，在一個周期內切換兩次，使兩組線圈繞組輪流工作；其通過霍爾效 應產生感生電動勢，通過ICLB11961控制線圈的導通； 4. 驅動模塊由IC111961組成，其具有單項兩極驅動，高效的PWM直接 驅動控制功能； 5. FG/RD功能模塊由IC11961和R19,R18直接輸出。
