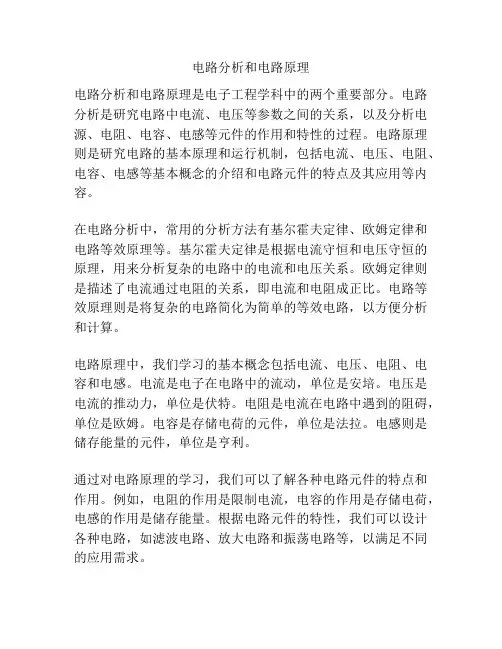

电路分析和电路原理
电路分析和电路原理是电子工程学科中的两个重要部分。
电路分析是研究电路中电流、电压等参数之间的关系,以及分析电源、电阻、电容、电感等元件的作用和特性的过程。
电路原理则是研究电路的基本原理和运行机制,包括电流、电压、电阻、电容、电感等基本概念的介绍和电路元件的特点及其应用等内容。
在电路分析中,常用的分析方法有基尔霍夫定律、欧姆定律和电路等效原理等。
基尔霍夫定律是根据电流守恒和电压守恒的原理,用来分析复杂的电路中的电流和电压关系。
欧姆定律则是描述了电流通过电阻的关系,即电流和电阻成正比。
电路等效原理则是将复杂的电路简化为简单的等效电路,以方便分析和计算。
电路原理中,我们学习的基本概念包括电流、电压、电阻、电容和电感。
电流是电子在电路中的流动,单位是安培。
电压是电流的推动力,单位是伏特。
电阻是电流在电路中遇到的阻碍,单位是欧姆。
电容是存储电荷的元件,单位是法拉。
电感则是储存能量的元件,单位是亨利。
通过对电路原理的学习,我们可以了解各种电路元件的特点和作用。
例如,电阻的作用是限制电流,电容的作用是存储电荷,电感的作用是储存能量。
根据电路元件的特性,我们可以设计各种电路,如滤波电路、放大电路和振荡电路等,以满足不同的应用需求。
总之,电路分析和电路原理是电子工程学科中的重要内容,通过对电路分析与原理的学习,我们可以了解电路中各种元件的特性和作用,以及电流、电压等参数之间的关系,从而实现对电路的分析和设计。
电路分析的基本原理电路分析是电子工程领域中的一项基本技能,它通过对电路中电流和电压的计算与分析,来解决电路设计、故障排除和电路性能评估等问题。
本文将介绍电路分析的基本原理,包括欧姆定律、基尔霍夫定律和戴维南定理。
一、欧姆定律(Ohm's Law)欧姆定律是电路分析的基石。
它说明了电流、电压和电阻之间的关系。
根据欧姆定律,电路中通过一个电阻的电流是该电阻两端的电压与电阻之比。
数学表达式如下:I = V / R其中,I代表电流(单位为安培),V代表电压(单位为伏特),R 代表电阻(单位为欧姆)。
基于欧姆定律,我们可以通过已知电流和电阻来计算电压,或者通过已知电压和电阻来计算电流。
这对于解决各种电路分析问题非常有用。
二、基尔霍夫定律(Kirchhoff's Laws)基尔霍夫定律是电路分析中另一个重要的原理。
它包括两个定律:基尔霍夫电流定律和基尔霍夫电压定律。
1. 基尔霍夫电流定律(Kirchhoff's Current Law,KCL)基尔霍夫电流定律指出,在任何一个节点上,进入该节点的电流等于离开该节点的电流之和。
换句话说,电流在一个节点上守恒。
这个定律可以表达为以下方程式:ΣI_in= ΣI_out其中,ΣI_in代表进入节点的电流之和,ΣI_out代表离开节点的电流之和。
基尔霍夫电流定律在解决电路中复杂的电流分配问题时非常有用。
2. 基尔霍夫电压定律(Kirchhoff's Voltage Law,KVL)基尔霍夫电压定律指出,闭合电路中沿着任意闭合回路的总电压之和等于零。
换句话说,电压在一个闭合回路中守恒。
这个定律可以表达为以下方程式:ΣV_loop = 0其中,ΣV_loop代表闭合回路中各个电压源和电阻的电压之和。
基尔霍夫电压定律在解决电路中复杂的电压分配问题时非常有用。
三、戴维南定理(Thevenin's Theorem)戴维南定理是电路分析中一种简化电路的方法。
电路原理是什么
电路原理是描述电流在电路中流动的规律和关系的理论基础。
它通过研究电子元件的特性、连接方式以及电源的作用等因素,揭示了电路中各个部分的相互作用和能量转换的过程。
电路原理包括基本电路定律(如欧姆定律、基尔霍夫定律等)、电路分析方法(如串并联法、节点电压法等)、电源的分类和特性等内容。
电路原理的核心在于揭示电路中电流流动的规律以及元件间电压和电流的关系。
根据欧姆定律,电路中的电压和电流满足线性关系,而基尔霍夫定律描述了电流在节点间的守恒规律。
通过运用这些定律和原理,可以分析电路中的电流、电压、功率等各种参数,并推导出电路中元件之间的关联关系。
在电路原理中,电路分析方法起着重要的作用。
串并联法是一种常用的简化电路分析的方法,通过将串联或并联的元件视为等效的电阻进行计算。
节点电压法则是另一种常用的电路分析方法,通过建立节点方程并求解节点电压,从而得到电路中各个元件的电压值。
这些分析方法使得电路的计算和设计更加简便和高效。
此外,电路原理还包括了电源的分类和特性的研究。
电源是为电路提供能量的设备,可以分为直流电源和交流电源。
电源的特性包括输出电压、电流稳定性、噪声等方面的性能参数,这些特性对于电路的正常工作和稳定性至关重要。
总之,电路原理是电路学科的基础理论,通过揭示电流的规律
和元件之间的关系,为电路的分析和设计提供了重要的理论依据。
掌握电路原理可以帮助我们更好地理解和应用电路技术。
电路原理知识讲解电路原理是电子学的基础知识,主要包括电流、电压、电阻、功率以及电路的基本元件等内容。
下面将对这些内容进行详细的讲解。
首先是电流。
电流是电荷的流动,单位是安培(A)。
根据欧姆定律,电流与电压和电阻之间有直接关系。
欧姆定律的数学表达式为I=U/R,其中I表示电流,U 表示电压,R表示电阻。
通过这个公式,我们可以得出在给定电压和电阻下的电流大小。
接下来是电压。
电压也叫做电势差,单位是伏特(V)。
电压是电路中的电能转化为其他形式能量的度量。
通过电压,电荷可以在电路中产生电流流动。
电压的测量工具是电压表。
电压的大小决定了电流的大小。
然后是电阻。
电阻是指电流在通过导体时所受到的阻碍,单位是欧姆(Ω)。
电阻的大小取决于导体的材料、截面积、长度以及温度等因素。
根据欧姆定律,电流与电压和电阻之间有直接关系。
通过改变电阻的大小,我们可以调节电路中的电流大小。
功率是电路中的能量转化速率,单位是瓦特(W)。
功率的计算公式为P=UI,其中P表示功率,U表示电压,I表示电流。
功率的大小取决于电压和电流的乘积。
功率的测量工具是功率计。
电路的基本元件包括电源、电阻、电容、电感和开关等。
电源是提供电压的设备,如电池或电源适配器。
电阻是用来限制电流流动的元件。
电容是用来储存电荷的元件,能够在不同的电压下储存和释放电荷。
电感是用来储存磁场能量的元件,能够在电流变化时产生电动势。
开关用来控制电路的通断。
根据电路中元件的不同连接方式,电路可以分为串联电路、并联电路和混合电路。
串联电路是指元件按照线性顺序连接在一起,电流在元件之间按照顺序流动。
并联电路是指元件按照相同的电压连接在一起,电流在元件之间分流。
混合电路是指同时包含串联和并联元件的电路。
在电路中,还有一些特殊的元件,如二极管、晶体管和集成电路等。
二极管是一种具有单向导电性的元件,可以实现电流的整流功能。
晶体管是一种可以控制电流流动的元件,可以实现放大、开关和振荡等功能。
九年级上册物理电流和电路讲解九年级上册物理中,电流和电路这一章主要讲解了电学的基本概念和电路的组成及工作原理。
电流:电流是电荷的定向移动形成的。
在导体中,电荷的定向移动形成电流。
电路:电路是由电源、用电器、开关和导线组成的。
其中,电源提供电能,用电器消耗电能,开关控制电路的通断,导线则负责连接各个元件,形成电流的路径。
通路:当电路中的开关接通时,电流就会从电源流向用电器,使用电器工作。
这种状态称为通路。
断路:如果电路中的开关断开,电流就无法通过,导致电路无电流。
这种状态称为断路。
短路:如果导线不经过用电器而直接与电源两端连接,就会形成短路。
短路时,电路中的电阻很小,电流很大,可能会导致电路发热甚至引起火灾。
串联电路和并联电路:串联电路是指元件逐个顺次连接的电路;并联电路是指元件并列连接的电路。
这两种电路在工作时有所不同,需要根据具体情况进行判断和选择。
电流的单位:安培(A)是电流的基本单位,它也可以表示为mA (毫安)或μA(微安)。
欧姆定律:欧姆定律是电路中电压、电流和电阻之间的关系。
对于同一导体而言,通过导体的电流与导体两端的电压成正比,与导体的电阻成反比。
电阻:电阻是导体对电流的阻碍作用,用符号R表示。
电阻的单位是欧姆(Ω)。
电路图:电路图是一种用图形符号表示电路元件和连接关系的图。
通过电路图可以更清晰地理解电路的组成和工作原理。
串联和并联电路的电压和电流关系:在串联电路中,电流处处相等,总电压等于各部分电压之和;在并联电路中,各支路电压相等,总电流等于各支路电流之和。
电源的内阻:电源内阻是指电源内部电阻的大小。
内阻越大,对外输出的电压就越不稳定。
负载大小对电流的影响:当负载增大时,电流会减小;当负载减小时,电流会增大。
交流电和直流电:交流电是指电流方向随时间作周期性变化的电流;直流电是指电流方向不随时间作周期性变化的电流。
电源的电动势:电动势是表示电源把其他形式的能转化为电能的本领大小的物理量。
电路原理图分析电路原理图是电子电路设计的重要工具,通过分析原理图可以深入理解电路的工作原理和性能特点。
本文将从电路原理图的基本结构、分析方法和应用实例三个方面进行详细介绍。
一、电路原理图的基本结构。
电路原理图通常由电源、电阻、电容、电感、晶体管、集成电路等元件组成。
其中电源是电路的能量来源,电阻用于限制电流,电容用于储存电荷,电感用于储存能量,晶体管和集成电路用于控制电流和信号处理。
这些元件通过连线和连接点相互连接,形成一个完整的电路原理图。
二、电路原理图的分析方法。
1. 逐级分解法。
逐级分解法是分析复杂电路原理图的常用方法。
首先将整个电路分解为若干个子电路,然后逐个子电路进行分析,最后将各个子电路的分析结果综合得出整个电路的性能特点。
这种方法能够有效地简化复杂电路的分析过程,提高分析的准确性和效率。
2. 等效电路法。
等效电路法是通过将电路原理图中的复杂元件或子电路用简单的等效电路替代,从而简化电路的分析。
例如,将电容和电感用等效电路替代,可以将复杂的交流电路转化为简单的直流电路进行分析。
这种方法能够有效地简化电路的分析过程,提高分析的准确性和效率。
3. 网孔分析法。
网孔分析法是通过构建网孔方程组,利用基尔霍夫电流定律和基尔霍夫电压定律进行电路分析的方法。
通过网孔分析法可以方便地求解电路中各个支路的电流和电压,从而深入理解电路的工作原理和性能特点。
三、电路原理图的应用实例。
以放大电路为例,通过分析放大电路的原理图可以深入理解放大器的工作原理和性能特点。
放大电路通常由输入端、输出端和放大元件组成,通过分析输入信号和输出信号之间的关系,可以确定放大器的增益、带宽、失真等性能指标,从而指导放大器的设计和优化。
另外,电源管理电路也是电路原理图的重要应用领域。
通过分析电源管理电路的原理图可以深入理解开关电源、线性稳压器、电池管理等电路的工作原理和性能特点,从而指导电源管理电路的设计和优化。
综上所述,电路原理图是电子电路设计的重要工具,通过分析原理图可以深入理解电路的工作原理和性能特点。
常见的电路分析讲解电路中常用电路分析方法主要有支路电流法、回路电流法、节点电压法、电源等效变换法、叠加定理、戴维南定理和诺顿定理等,每种电路分析方法的原理及其适用范围是不同的,本文主要对几种常用电路分析方法的原理、解题步骤和适用范围进行总结与分析。
一支路电流法1、什么是支路电流法以支路电流为未知量、应用基尔霍夫定律(KCL、KVL)列方程组进行求解。
2、支路电流法的解题步骤(1)确定电路中支路、节点、网孔的数目。
其中,支路个数用b表示、节点个数用n表示、网孔个数用m表示;(2)在图中标出各支路电流的参考方向,对选定的回路标出回路循行方向;(3)应用KCL对结点列出(n-1)个独立的节点电流方程;(4)应用KVL对回路列出b-(n-1)个独立的回路电压方程(通常可取网孔列出);(5)联立求解b个方程,求出各支路电流。
3、支路电流法的适用范围如果用手工进行计算时,一般适用于支路个数不大于3的情况下,用手工计算方程组比较方便,如果支路个数大于3的情况下用手工计算就比较麻烦了。
支路个数较多的情况下可以用矩阵结合matlab进行计算。
二节点电压法采用回路电流法。
对于b个支路,n个节点的电路,只需列出[b-(n-1)]个方程,即网孔m个数方程,就可以解出各个支路电流,比支路电流法要方便的多。
但是有时存在这样的电路,即支路较多而节点较少的电路。
如下图电路中,有5条支路,2个节点,若用回路电流法求解,也需列出4个独立方程式,如果采用节点电压法则更加方便求解。
1、什么是节点电压法以基尔霍夫电流定律为基础,先求出各节点与参考点之间的电压,然后运用欧姆定律求出各支路电流的方法。
2、节点电压法计算步骤本文主要讨论两节点电路,节点电压法计算步骤如下。
(1)选定电路中一个节点为参考节点用接地符号表示,另一个节点的节点电位作为电路变量。
(2)列写关于节点电位的节点电压方程,如下式所示。
式中,分子表示电源的电流的代数和,电源电流有两部分构成,一部分是电压源的输出的电流等于电压源的数值除以其串联的电阻;另一部分电流源输出的电流。

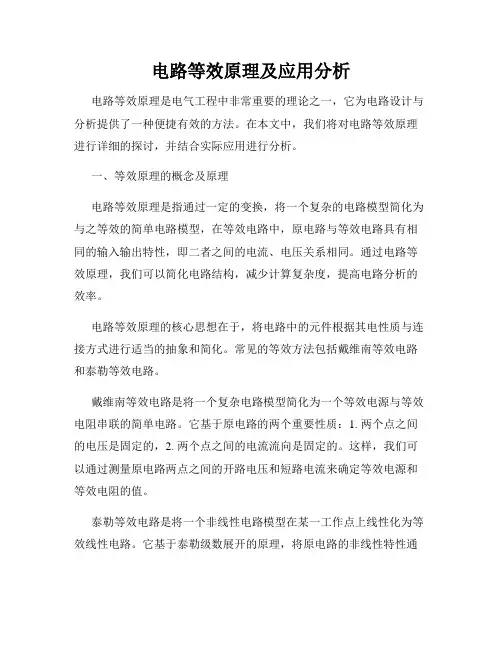

电路等效原理及应用分析电路等效原理是电气工程中非常重要的理论之一,它为电路设计与分析提供了一种便捷有效的方法。
在本文中,我们将对电路等效原理进行详细的探讨,并结合实际应用进行分析。
一、等效原理的概念及原理电路等效原理是指通过一定的变换,将一个复杂的电路模型简化为与之等效的简单电路模型,在等效电路中,原电路与等效电路具有相同的输入输出特性,即二者之间的电流、电压关系相同。
通过电路等效原理,我们可以简化电路结构,减少计算复杂度,提高电路分析的效率。
电路等效原理的核心思想在于,将电路中的元件根据其电性质与连接方式进行适当的抽象和简化。
常见的等效方法包括戴维南等效电路和泰勒等效电路。
戴维南等效电路是将一个复杂电路模型简化为一个等效电源与等效电阻串联的简单电路。
它基于原电路的两个重要性质:1. 两个点之间的电压是固定的,2. 两个点之间的电流流向是固定的。
这样,我们可以通过测量原电路两点之间的开路电压和短路电流来确定等效电源和等效电阻的值。
泰勒等效电路是将一个非线性电路模型在某一工作点上线性化为等效线性电路。
它基于泰勒级数展开的原理,将原电路的非线性特性通过线性元件进行近似表示。
通过选择合适的工作点和一阶导数,可以得到与原电路在该点附近非常接近的等效线性电路。
二、电路等效原理的应用电路等效原理在实际工程中有广泛的应用,主要包括以下几个方面:1. 电路设计与优化在电路设计过程中,通过等效原理可以将复杂的电路模型转化为简单的等效电路,从而更好地评估不同设计方案的性能指标。
例如,在放大电路设计中,我们可以通过等效原理将复杂的放大电路模型简化为简单的等效电路,从而更好地估计放大器的增益、频率响应等性能。
2. 电路分析与计算对于复杂电路的分析与计算往往会耗费大量的时间与计算资源。
而通过等效原理,我们可以将复杂电路转化为简单等效电路进行分析,大大简化了分析的过程。
例如,在交流电路分析中,通过泰勒等效电路的方法,我们可以将非线性负载电路模型线性化为等效电阻,从而方便地进行交流特性计算。

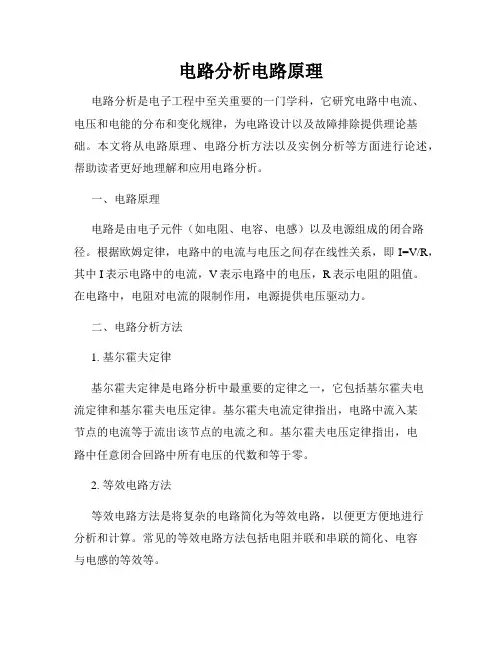

电路分析电路原理电路分析是电子工程中至关重要的一门学科,它研究电路中电流、电压和电能的分布和变化规律,为电路设计以及故障排除提供理论基础。
本文将从电路原理、电路分析方法以及实例分析等方面进行论述,帮助读者更好地理解和应用电路分析。
一、电路原理电路是由电子元件(如电阻、电容、电感)以及电源组成的闭合路径。
根据欧姆定律,电路中的电流与电压之间存在线性关系,即I=V/R,其中I表示电路中的电流,V表示电路中的电压,R表示电阻的阻值。
在电路中,电阻对电流的限制作用,电源提供电压驱动力。
二、电路分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中最重要的定律之一,它包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出,电路中流入某节点的电流等于流出该节点的电流之和。
基尔霍夫电压定律指出,电路中任意闭合回路中所有电压的代数和等于零。
2. 等效电路方法等效电路方法是将复杂的电路简化为等效电路,以便更方便地进行分析和计算。
常见的等效电路方法包括电阻并联和串联的简化、电容与电感的等效等。
3. 直流电路和交流电路直流电路中电流和电压恒定不变,而交流电路中电流和电压随时间变化。
对于直流电路,通过欧姆定律和基尔霍夫定律可以方便地进行分析。
而交流电路则需要结合复数分析和频率响应等方法进行分析,例如用复数和相量表示电流和电压。
三、电路分析实例为了更好地理解电路分析的方法和应用,以下以一个简单的电路实例进行分析。
假设有一个由一个电压源和两个电阻串联而成的电路。
电压源的电压为V1,第一个电阻的阻值为R1,第二个电阻的阻值为R2。
根据基尔霍夫电压定律,可以得到以下方程:V1 = I * R1 + I * R2其中I为电路中的电流。
根据欧姆定律,电流I可以表示为:I = V1 / (R1 + R2)将上述电流I代入方程中,可以得到:V1 = (V1 / (R1 + R2)) * R1 + (V1 / (R1 + R2)) * R2整理方程可以得到最终结果:V1 = V1通过此实例分析可知,该电路中的电压V1等于供电电压V1,即电压没有发生变化。
电路原理图分析电路原理图是电子工程师在设计和分析电路时经常使用的重要工具。
通过对电路原理图的分析,我们可以深入了解电路的结构和工作原理,为电路设计和故障排除提供重要参考。
本文将从电路原理图的基本元素、分析方法和应用实例等方面进行介绍和讨论,希望能够帮助读者更好地理解和运用电路原理图。
1. 电路原理图的基本元素。
电路原理图由电路符号、连线和标注等基本元素组成。
其中,电路符号代表了电子元件的种类和性质,如电阻、电容、电感、二极管、晶体管等;连线则表示了电子元件之间的连接关系;标注则用于标明电路元件的参数数值、型号等信息。
通过这些基本元素的组合和排列,我们可以清晰地看到电路的结构和工作原理,为后续的分析和设计奠定基础。
2. 电路原理图的分析方法。
在进行电路原理图的分析时,我们可以采用以下几种方法:(1)逐步分解法,将复杂的电路原理图逐步分解为简单的子电路,然后分别进行分析,最后再将各个子电路的分析结果进行综合,得出整个电路的工作原理。
(2)等效替换法,将电路中的复杂元件或子电路用等效的简单元件或子电路替换,从而简化电路的分析和计算。
(3)参数标定法,通过对电路中各个元件的参数进行标定和测量,得出实际的参数数值,从而进行更为精确的电路分析。
3. 应用实例。
下面我们通过一个简单的应用实例来说明电路原理图的分析方法。
如图所示,这是一个由电源、电阻和电容组成的简单RC电路。
在这个电路中,我们可以首先利用逐步分解法,将电源、电阻和电容分别进行分析。
电源提供电压,电阻限制电流,电容则能够存储电荷。
通过对这些基本元件的分析,我们可以得出整个RC电路的充放电过程,以及电压、电流随时间的变化规律。
另外,我们还可以利用等效替换法,将电容用等效的电阻替换,从而将RC电路简化为一个纯电阻电路。
这样可以更方便地进行分析和计算。
通过以上实例,我们可以看到,电路原理图的分析并不是一件复杂的事情,只要掌握了基本的分析方法和技巧,就能够轻松地理解和分析各种类型的电路。
电路原理讲解
电路原理是指描述电流在电路中的流动规律的理论基础。
在电路中,电流是指电子在导体中的流动,而电子的流动又是由电压驱动的。
电路原理主要包括三个基本元素:电压源、电阻和导线。
电压源是电路中的能量提供者,它可以提供电流的驱动力。
常见的电压源有电池和整流器。
电压源通常用符号"V"表示,其单位是伏特(V)。
电阻是电路中的阻碍电流流动的元件。
电阻可以根据其阻力大小分为不同的类型,如固定电阻、可变电阻和短路等。
电阻通常用符号"R"表示,其单位是欧姆(Ω)。
导线是用来连接不同电路元件的材料,它具有低电阻的特性,可以让电流流通。
导线通常用直线表示。
在电路中,电压、电流和电阻之间存在一定的关系,可以用欧姆定律来描述。
欧姆定律表示为:"电流等于电压与电阻的比值",即I = V/R。
其中,I代表电流,V代表电压,R代表电阻。
此外,电路中还存在着串联和并联的概念。
串联是指将多个电阻依次连接在一起,形成一个路径,电流从一个电阻流过后再流向下一个电阻。
并联是指将多个电阻的一端连接在一起,另一端连接在一起,形成一个节点,电流在节点处分流。
通过对电路原理的理解,我们可以分析电路中的电流、电压和电阻之间的关系,从而设计出符合实际需求的电路。
为了确保电路的正常工作以及安全,我们需要合理选择电压源、电阻的大小和导线的质量,以及合理进行电路的连接。
电路工作原理分析
电路工作原理分析不同于标题,主要通过对电路元件的功能和作用进行解释和分析。
以下是一个关于电路工作原理的示例文本,其中没有重复的标题相同的文字。
电路工作原理分析:
电路是由电子元件和导线组成的网络,它可以提供电流流动路径,实现各种电气设备的功能。
电路的工作原理要考虑电子元件的特性以及它们在电路中的连接方式。
电路中最基本的元件是电源,它提供电流。
电源可以是直流电源或交流电源。
直流电源通常由电池提供,而交流电源通常来自电网。
在电路中,元件可以有不同的作用。
例如,电阻是一种阻碍电流流动的元件,它可以调节电路中的电流大小。
电容是一种能够储存电荷的元件,它可以在电路中存储和释放电能。
电感是一种具有较强阻碍电流变化的能力的元件,它可以在电路中储存和释放磁能。
半导体元件如二极管和晶体管可以控制电流流动和电压变化。
在电路中,这些元件的连接方式非常重要。
串联连接是将元件依次连接在一起,电流要通过它们所有来完成电路,同时电压也会按照元件的特性分配。
并联连接是将元件并排连接,电流可以选择不同的路径,从而实现电路分流。
这种连接方式可以增加电路的效率和容错能力。
电路工作原理分析的关键在于对电路中各个元件的作用和连接方式的理解。
通过分析元件的特性和性能,可以推导出电路在不同工况下的工作状态。
这对于电路设计、故障排除和性能优化都非常重要。
为了更好地理解电路工作原理,我们可以通过实际的电路实验和仿真来验证和观察电路的行为。
电路原理1电路原理是电子工程中的基础知识,它涉及到电流、电压、电阻等基本概念,是理解和设计电子设备的重要基础。
本文将介绍电路原理的基本概念和相关知识,帮助读者建立起对电路原理的全面理解。
首先,我们来介绍电路的基本组成。
电路由电源、负载和导线组成。
电源提供电流,负载消耗电流,导线连接电源和负载。
在电路中,电流沿着闭合回路流动,同时伴随着电压的变化。
电压是电荷在电路中流动时的能量变化,是电路中的重要参数之一。
在电路中,电阻是另一个重要的参数。
电阻是指电流在电路中受到阻碍的程度,它的大小决定了电路的阻抗。
电阻的单位是欧姆,通常用Ω来表示。
在电路中,电阻可以是固定的,也可以是可变的。
电路中的电阻可以通过串联和并联的方式进行连接,从而改变电路的总阻抗。
另外,电路中还存在着电容和电感。
电容是一种储存电荷的装置,它可以在电路中储存和释放能量。
电感是一种储存磁场能量的装置,它可以在电路中产生感应电动势。
电容和电感在电路中起着重要的作用,它们可以用来滤波、调节电压和电流等。
在电路分析中,基尔霍夫定律是非常重要的原理。
基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出,电路中任意节点的电流代数和为零。
基尔霍夫电压定律指出,电路中任意闭合回路的电压代数和为零。
基尔霍夫定律可以帮助我们分析复杂的电路,找到电流和电压的关系,从而解决问题。
最后,我们来介绍一些常见的电路。
直流电路是电流方向不变的电路,它通常由直流电源和负载组成。
交流电路是电流方向周期性变化的电路,它通常由交流电源、变压器和负载组成。
数字电路是用数字信号进行信息处理的电路,它通常由逻辑门、触发器和寄存器组成。
这些电路在电子工程中应用广泛,是电子设备的重要组成部分。
总之,电路原理是电子工程中的基础知识,它涉及到电流、电压、电阻、电容和电感等基本概念。
通过对电路原理的学习,我们可以更好地理解和设计电子设备,为电子工程领域的发展做出贡献。
希望本文的介绍能够帮助读者建立起对电路原理的全面理解,进一步深入学习和应用电子工程知识。
电路中的功率原理讲解
电路中的功率原理是指电流通过导体时所消耗的能量。
根据欧姆定律,电流通过导体时会产生电阻损耗,即电能转化为热能。
功率可以用以下公式表示:
功率= 电压×电流
其中,功率单位为瓦特(W),电压单位为伏特(V),电流单位为安培(A)。
电路中的功率原理可以进一步分为以下两种情况:
1. 直流电路中的功率原理:
直流电路中,电流方向始终保持一致,因此功率计算较为简单。
例如,如果一个电阻器的电压为10伏特,电流为2安培,则功率为:
功率= 10伏特×2安培= 20瓦特
2. 交流电路中的功率原理:
交流电路中,电流方向会周期性地反转。
在这种情况下,功率的计算稍微复杂一些。
功率可以分为有功功率和无功功率两部分。
有功功率是指电流通过导体产生的有用功率,也就是能够做功的能量。
有功功率的计算可以通过欧姆定律的功率公式来进行。
无功功率是指电流通过导体后所产生的不做功的能量。
它通常由电感、电容器等元件引起,表现为能量的存储和释放,而不是能够对外做功。
无功功率的计算相对复杂,涉及到电流和电压之间的相位差等因素。
总的功率就是有功功率和无功功率的叠加。
在交流电路中,通常使用功率因数来描述有功功率和总功率之间的关系。
功率因数是有功功率与总功率之比,其取值范围在0到1之间。
总的来说,电路中的功率原理是指电流通过导体时所消耗的能量,可以通过电压和电流的乘积来计算。
在直流电路中,功率计算较为简单;而在交流电路中,功率的计算则涉及到有功功率、无功功率和功率因数等因素。
电路基础原理理解电路中的电势分析与电场分析在电路学中,电势分析与电场分析是理解电路基础原理的重要工具。
电势分析是研究电路中电势分布的方法,而电场分析则是分析电路中电场的分布情况。
本文将从电势分析和电场分析两个方面来探讨电路基础原理的理解。
一、电势分析电势是描述电场中两点之间电势能差的物理量,其本质是带电粒子在电场中的势能。
电势分析是通过计算不同位置的电势来研究电路中电势分布的方法。
在电势分析中,我们通常使用电位器来测量电势差。
首先,需要选择一个参考点,将其定义为零电势点,这样可以简化电路的计算。
然后,我们可以通过测量不同位置的电势差,确定电势的分布情况。
电路中的电势分布受许多因素影响,例如电源电压、电阻、电容等。
通过电势分析,我们可以了解不同元件之间、电源与元件之间的电势分布情况,从而更好地理解电路的工作原理。
二、电场分析电场是描述电荷对周围空间产生的作用力的物理量。
电场分析是通过计算电场强度来研究电路中电场的分布情况的方法。
在电场分析中,我们使用电场线来描述电场的强度和方向。
例如,正电荷会产生从正电荷指向负电荷的电场线。
通过观察电场线的分布情况,我们可以了解电场的强度和方向。
电场分布对电路的性能和行为有着重要影响。
例如,在电容中,电场线密集的区域表示电场强度大,而电场线稀疏的区域表示电场强度小。
通过电场分析,我们可以了解元件中电场分布情况,揭示电路中电场的特性。
三、电势分析与电场分析的关系电势分析和电场分析是相辅相成的。
通过电势分析,我们可以得到电势的分布情况,而电场分析则可以帮助我们了解电场强度和方向的分布情况。
在电势分析中,我们可以利用电势差推导电场强度。
通过计算不同位置的电势差,我们可以确定电场强度的分布情况。
而在电场分析中,我们可以利用电场线推导电势分布。
通过观察电场线的分布,我们可以了解不同位置的电势差。
电势分析和电场分析的组合可以帮助我们更全面地了解电路的特性。
通过电势分析和电场分析,我们可以揭示电路中电势和电场的分布情况,从而深入理解电路的工作原理。
电路基础原理介绍并分析电桥的工作原理电路是电子学的基础,它涉及到电流、电压和电阻等基本量。
在实际应用中,电路的工作原理扮演着重要的角色。
本文将介绍电路的基础原理,并分析电桥的工作原理。
电路基础原理主要围绕三个基本元件展开:电流源、电压源和电阻器。
电流源是一个能够提供恒定电流的装置,而电压源则提供恒定电压。
电阻器则是用来控制电流和电压的元件,它能够根据欧姆定律的关系来决定电流的大小。
在电路中,电流是电子在电路中的流动,而电压则是电子在电路中受到的推动力。
电流和电压是相互关联的,它们之间的关系由欧姆定律描述。
欧姆定律指出,电流和电压之间的关系可以用以下公式表示:I = V/R,其中I代表电流,V代表电压,R代表电阻。
电桥则是一种基于电阻的电路,它利用四个电阻器来测量未知电阻的值。
电桥通常由一个电压源、一个电流源和四个电阻器组成。
其中两个电阻器构成一个比例电桥,另外两个则构成一个被测电阻的比例电桥。
电桥的工作原理基于电流和电压的平衡,即桥路中两侧的电流和电压相等。
当桥平衡时,可以通过测量电路中的电流和电压来计算未知电阻的值。
电桥工作的关键在于通过调整电桥中的电阻,使得两侧的电流和电压平衡。
在具体操作中,可以利用可变电阻来调整电桥中的电阻。
通过改变电桥中的电阻,可以观察到电流和电压的变化。
当电桥平衡时,可以通过读取电桥中的电流和电压来计算未知电阻的值。
电桥的应用非常广泛。
它可以用来测量电阻、电感和电容器的值,以及检测电路中的故障。
电桥在电子工程和实验中是一个重要的工具,它能够提供准确的电阻测量,并帮助工程师诊断和解决问题。
总结起来,电路基础原理涉及到电流、电压和电阻等基本量的概念和关系。
电桥作为电路的一种应用形式,通过测量电阻的值来实现对电路的分析和判断。
通过调整电桥中的电阻来达到电流和电压的平衡,从而计算未知电阻的值。
电桥的应用范围广泛,对于电子工程师来说是一个重要的工具。
通过本文的介绍和分析,读者可以对电路的基础原理有一个更加深入的理解,并了解到电桥的工作原理及其应用。
电路基础原理简介电路的稳定性和极点分析电路基础原理简介——电路的稳定性和极点分析电路是电子学的基础,它由各种元器件和电子元件组成,用于处理和传输电信号。
在电路的设计和分析过程中,稳定性和极点分析是非常重要的概念。
本文将介绍电路的基础原理,并深入探讨电路的稳定性和极点分析。
一、电路的基础原理电路是由各种电子元件组成的,例如电阻、电容和电感等。
其中,电阻用于控制电流的大小,电容用于储存电荷,电感用于储存能量。
电路中的电子元件之间通过金属导线连接起来,形成一个完整的回路。
根据电流的方向,电路可以分为直流电路和交流电路。
在直流电路中,电流的方向是恒定不变的;而在交流电路中,电流的方向会随着时间的变化而变化。
二、电路的稳定性分析电路的稳定性是指电路在不同条件下的运行是否稳定。
为了分析电路的稳定性,我们需要了解电路的传输函数和极点。
传输函数是描述电路输入与输出之间关系的函数,通常用频率来表示。
极点是传输函数在频率域中的位置,它对电路的稳定性有着重要影响。
在电路的稳定性分析中,我们可以使用极点分析方法来确定电路的稳定性。
极点分析是通过求解电路的传输函数的极点来判断电路的稳定性。
当传输函数的极点全部位于左半平面时,电路是稳定的;当存在极点位于右半平面时,电路是不稳定的。
因此,极点分析可以帮助我们预测电路在不同条件下的运行情况。
三、电路的极点分析对于复杂的电路,通过手工计算极点可能会很困难,因此我们通常借助计算机软件来进行极点分析。
在电路设计软件中,我们可以输入电路的拓扑结构和元件参数,然后通过数值计算的方法求解电路的传输函数和极点。
极点的位置与电路的稳定性密切相关。
如果电路的传输函数存在极点位于右半平面,那么电路可能会产生不稳定振荡。
为了保证电路的稳定性,我们需要通过合适的方法来调整电路的参数或结构。
例如,可以增加反馈电路、改变电阻或频率补偿等方式,以达到稳定效果。
四、电路的稳定性和实际应用电路的稳定性分析在电子产品设计中至关重要。
电源电路一、电源电路的功能和组成:每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把 220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
( 1 )半波整流半波整流电路只需一个二极管,见图 2 ( a )。
在交流电正半周时 VD 导通,负半周时 VD 截止,负载 R 上得到的是脉动的直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图 2 ( b )。
负载 R L 上得到的是脉动的全波整流电流,输出电压比半波整流电路高。
( 3 )全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器,见图2 ( c )。
负载上的电流波形和输出电压值与全波整流电路相同。
( 4 )倍压整流用多个二极管和电容器可以获得较高的直流电压。
图 2 ( d )是一个二倍压整流电路。
当 U2 为负半周时 VD1 导通, C1 被充电, C1 上最高电压可接近1.4U2 ;当 U2 正半周时 VD2 导通, C1 上的电压和 U2 叠加在一起对 C2 充电,使 C2 上电压接近 2.8U2 ,是 C1 上电压的 2 倍,所以叫倍压整流电路。
三、滤波电路整流后得到的是脉动直流电,如果加上滤波电路滤除脉动直流电中的交流成分,就可得到平滑的直流电。
( 1 )电容滤波把电容器和负载并联,如图 3 ( a ),正半周时电容被充电,负半周时电容放电,就可使负载上得到平滑的直流电。
( 2 )电感滤波把电感和负载串联起来,如图 3 ( b ),也能滤除脉动电流中的交流成分。
( 3 ) L 、 C 滤波用 1 个电感和 1 个电容组成的滤波电路因为象一个倒写的字母“ L ”,被称为 L 型,见图 3 ( c )。
用 1 个电感和 2 个电容的滤波电路因为象字母“π”,被称为π型,见图 3 ( d ),这是滤波效果较好的电路。
( 4 ) RC 滤波电感器的成本高、体积大,所以在电流不太大的电子电路中常用电阻器取代电感器而组成 RC 滤波电路。
同样,它也有 L 型,见图 3 ( e );π型,见图 3 ( f )。
四、稳压电路交流电网电压的波动和负载电流的变化都会使整流电源的输出电压和电流随之变动,因此要求较高的电子电路必须使用稳压电源。
(1 )稳压管并联稳压电路用一个稳压管和负载并联的电路是最简单的稳压电路,见图 4 ( a )。
图中 R 是限流电阻。
这个电路的输出电流很小,它的输出电压等于稳压管的稳定电压值 V Z 。
(2 )串联型稳压电路有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。
它的电路和框图见图 4 ( b )、( c )。
它是从取样电路( R3 、 R4 )中检测出输出电压的变动,与基准电压( V Z )比较并经放大器( VT2 )放大后加到调整管( VT1 )上,使调整管两端的电压随着变化。
如果输出电压下降,就使调整管管压降也降低,于是输出电压被提升;如果输出电压上升,就使调整管管压降也上升,于是输出电压被压低,结果就使输出电压基本不变。
在这个电路的基础上发展成很多变型电路或增加一些辅助电路,如用复合管作调整管,输出电压可调的电路,用运算放大器作比较放大的电路,以及增加辅助电源和过流保护电路等。
( 3 )开关型稳压电路近年来广泛应用的新型稳压电源是开关型稳压电源。
它的调整管工作在开关状态,本身功耗很小,所以有效率高、体积小等优点,但电路比较复杂。
开关稳压电源从原理上分有很多种。
它的基本原理框图见图 4 ( d )。
图中电感 L 和电容 C 是储能和滤波元件,二极管 VD 是调整管在关断状态时为L 、 C 滤波器提供电流通路的续流二极管。
开关稳压电源的开关频率都很高,一般为几~几十千赫,所以电感器的体积不很大,输出电压中的高次谐波也不多。
它的基本工作原理是 : 从取样电路( R3 、 R4 )中检测出取样电压经比较放大后去控制一个矩形波发生器。
矩形波发生器的输出脉冲是控制调整管( VT )的导通和截止时间的。
如果输出电压 U 0 因为电网电压或负载电流的变动而降低,就会使矩形波发生器的输出脉冲变宽,于是调整管导通时间增大,使 L 、 C 储能电路得到更多的能量,结果是使输出电压 U 0 被提升,达到了稳定输出电压的目的。
( 4 )集成化稳压电路近年来已有大量集成稳压器产品问世,品种很多,结构也各不相同。
目前用得较多的有三端集成稳压器,有输出正电压的 CW7800 系列和输出负电压的CW7900 系列等产品。
输出电流从 0.1A ~ 3A ,输出电压有 5V 、 6V 、 9V 、12V 、 15V 、 18V 、 24V 等多种。
这种集成稳压器只有三个端子,稳压电路的所有部分包括大功率调整管以及保护电路等都已集成在芯片内。
使用时只要加上散热片后接到整流滤波电路后面就行了。
外围元件少,稳压精度高,工作可靠,一般不需调试。
图 4 ( e )是一个三端稳压器电路。
图中 C 是主滤波电容, C1 、 C2 是消除寄生振荡的电容 ,VD 是为防止输入短路烧坏集成块而使用的保护二极管。
五、电源电路读图要点和举例电源电路是电子电路中比较简单然而却是应用最广的电路。
拿到一张电源电路图时,应该:①先按“整流—滤波—稳压”的次序把整个电源电路分解开来,逐级细细分析。
②逐级分析时要分清主电路和辅助电路、主要元件和次要元件,弄清它们的作用和参数要求等。
例如开关稳压电源中,电感电容和续流二极管就是它的关键元件。
③因为晶体管有 NPN 和 PNP 型两类,某些集成电路要求双电源供电,所以一个电源电路往往包括有不同极性不同电压值和好几组输出。
读图时必须分清各组输出电压的数值和极性。
在组装和维修时也要仔细分清晶体管和电解电容的极性,防止出错。
④熟悉某些习惯画法和简化画法。
⑤最后把整个电源电路从前到后全面综合贯通起来。
这张电源电路图也就读懂了。
例 1 电热毯控温电路图 5 是一个电热毯电路。
开关在“ 1 ”的位臵是低温档。
220 伏市电经二极管后接到电热毯,因为是半波整流,电热毯两端所加的是约 100 伏的脉动直流电,发热不高,所以是保温或低温状态。
开关扳到“ 2 ”的位臵, 220 伏市电直接接到电热毯上,所以是高温档。
例 2 高压电子灭蚊蝇器图 6 是利用倍压整流原理得到小电流直流高压电的灭蚊蝇器。
220 伏交流经过四倍压整流后输出电压可达1100 伏,把这个直流高压加到平行的金属丝网上。
网下放诱饵,当苍蝇停在网上时造成短路,电容器上的高压通过苍蝇身体放电把蝇击毙。
苍蝇尸体落下后,电容器又被充电,电网又恢复高压。
这个高压电网电流很小,因此对人无害。
由于昆虫夜间有趋光性,因此如在这电网后面放一个 3 瓦荧光灯或小型黑光灯,就可以诱杀蚊虫和有害昆虫。
例 3 实用稳压电源图 7 是一个实用的稳压电源。
输出电压 3 ~ 9 伏可调,输出电流最大 100 毫安。
这个电路就是串联型稳压电源电路。
要注意的是 :①整流桥的画法和图 2 ( c )不同,实际上它就是桥式整流电路。
②这个电路使用 PNP 型锗管,所以输出是负电压,正极接地。
③用两个普通二极管代替稳压管。
任何二极管的正向压降都是基本不变的,因此可用二极管代替稳压管。
2AP 型二极管的正向压降约是 0.3 伏, 2CP 型约是 0.7 伏, 2CZ 型约是 1 伏。
图中用了两个 2CZ 二极管作基准电压。
④取样电阻是一个电位器,所以输出电压是可调的。
能够把微弱的信号放大的电路叫做放大电路或放大器。
例如助听器里的关键部件就是一个放大器。
放大电路的用途和组成放大器有交流放大器和直流放大器。
交流放大器又可按频率分为低频、中源和高频;接输出信号强弱分成电压放大、功率放大等。
此外还有用集成运算放大器和特殊晶体管作器件的放大器。
它是电子电路中最复杂多变的电路。
但初学者经常遇到的也只是少数几种较为典型的放大电路。
读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。
首先把整个放大电路按输入、输出逐级分开,然后逐级抓住关键进行分析弄通原理。
放大电路有它本身的特点:一是有静态和动态两种工作状态,所以有时往往要画出它的直流通路和交流通路才能进行分析;二是电路往往加有负反馈,这种反馈有时在本级内,有时是从后级反馈到前级,所以在分析这一级时还要能“瞻前顾后”。
在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。
下面我们介绍几种常见的放大电路。
低频电压放大器低频电压放大器是指工作频率在 20 赫~ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
( 1 )共发射极放大电路图 1 ( a )是共发射极放大电路。
C1 是输入电容, C2 是输出电容,三极管 VT 就是起放大作用的器件,RB 是基极偏臵电阻 ,RC 是集电极负载电阻。
1 、 3 端是输入, 2 、 3 端是输出。
3 端是公共点,通常是接地的,也称“地”端。
静态时的直流通路见图 1 ( b ),动态时交流通路见图 1 ( c )。
电路的特点是电压放大倍数从十几到一百多,输出电压的相位和输入电压是相反的,性能不够稳定,可用于一般场合。
( 2 )分压式偏臵共发射极放大电路图 2 比图 1 多用 3 个元件。
基极电压是由 RB1 和 RB2 分压取得的,所以称为分压偏臵。
发射极中增加电阻 RE 和电容 CE , CE 称交流旁路电容,对交流是短路的;RE 则有直流负反馈作用。
所谓反馈是指把输出的变化通过某种方式送到输入端,作为输入的一部分。
如果送回部分和原来的输入部分是相减的,就是负反馈。
图中基极真正的输入电压是 RB2 上电压和 RE 上电压的差值,所以是负反馈。
由于采取了上面两个措施,使电路工作稳定性能提高,是应用最广的放大电路。
( 3 )射极输出器图 3 ( a )是一个射极输出器。
它的输出电压是从射极输出的。
图 3 ( b )是它的交流通路图,可以看到它是共集电极放大电路。
