三极管放大电路工作原理及功能分析

三极管放大电路的基本工作原理三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。

分成NPN和PNP两种。

我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。

下面的分析仅对于NPN型硅三极管。

如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流Ic。

这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。

三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。

如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。

如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。

我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

三极管在实际的放大电路中使用时，还需要加合适的偏置电路。

这有几个原因。

首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压大到一定程度后才能产生（对于硅管，常取0.7V）。

当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。

但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。

如果我们事先在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。

三极管放大电路原理一、放大电路的组成与各元件的作用Rb和Rc：提供适合偏置--发射结正偏，集电结反偏。

C1、C2是隔直(耦合)电容，隔直流通交流。

共射放大电路Vs ，Rs：信号源电压与内阻； RL：负载电阻，将集电极电流的变化△ic转换为集电极与发射极间的电压变化△VCE二、放大电路的基本工作原理静态(Vi=0,假设工作在放大状态) 分析，又称直流分析，计算三极管的电流和极间电压值，应采用直流通路(电容开路)。

基极电流：IB=IBQ=(VCC-VBEQ)/Rb集电极电流：IC=ICQ=βIBQ集-射间电压：VCE=VCEQ=VCC-ICQRc 动态(vi≠0)分析：，，，，其中。

放大电路对信号的放大作用是利用三极管的电流控制作用来实现，其实质上是一种能量转换器。

三、构成放大电路的基本原则放大电路必须有合适的静态工作点：直流电源的极性与三极管的类型相配合，电阻的设置要与电源相配合，以确保器件工作在放大区。

输入信号能有效地加到放大器件的输入端，使三极管输入端的电流或电压跟随输入信号成比例变化，经三极管放大后的输出信号(如ic =β*ib)应能有效地转变为负载上的输出电压信号。

电压传输特性和静态工作点一、单管放大电路的电压传输特性图解分析法：输出回路方程：输出特性曲线：AB段：截止区，对应于输出特性曲线中iB＜0的部分。

BCDEFG段：放大区GHI段：饱和区作为放大应用时：Q点应置于E处(放大区中心)。

若Q点设置C处，易引起载止失真。

若Q 点设置F处，易引起饱和失真。

用于开关控制场合：工作在截止区和饱和区上。

二、单管放大电路静态工作点(公式法计算)单电源固定偏置电路：选择合适的Rb，Rc，使电路工作在放大状态。

工作点稳定的偏置电路：该方法为近似估算法。

分压式偏置电路：稳定工作点的另一种解释：温度T↑→IC↑→IE↑→VE↑(=IERe)↓(VB固定) ，则IC↓IB↓ V BE↓ (=VB-VE)。

在静态情况下，温度上升引起IC增加，由于基极电位VB基本固定，该电流增量通过Re产生负反馈，迫使IC自动下降,使Q点保持稳定。

三极管放大电路实验结论三极管放大电路实验结论在电子学中，三极管是一种重要的电子元件，常用于放大电路中。

三极管放大电路的实验是电子学教学中的基础实验之一。

通过该实验，我们可以深入了解三极管的工作原理以及其在放大电路中的应用。

本次实验中，我们使用了一种常见的三极管放大电路——共射极放大电路。

该电路由三极管、输入电阻、输出电阻、耦合电容等元件组成。

实验中，我们通过改变输入信号的幅度和频率，观察输出信号的变化，从而得出以下结论。

首先，三极管放大电路具有放大功能。

当输入信号的幅度较小时，输出信号的幅度也较小，但是随着输入信号幅度的增大，输出信号的幅度也随之增大，呈线性关系。

这表明三极管放大电路能够将输入信号放大到更大的幅度，实现信号的放大功能。

其次，三极管放大电路具有频率选择性。

在实验中，我们改变了输入信号的频率，观察到输出信号的变化。

当输入信号的频率较低时，输出信号的幅度较大；而当输入信号的频率超过一定范围时，输出信号的幅度会显著减小。

这说明三极管放大电路对于不同频率的输入信号有不同的放大效果，具有一定的频率选择性。

此外，三极管放大电路还具有非线性失真现象。

在实验中，我们观察到当输入信号的幅度较大时，输出信号会出现失真现象，即输出信号的波形发生畸变。

这是由于三极管工作在非线性区域时，引起了非线性失真。

因此，在实际应用中，我们需要注意控制输入信号的幅度，避免出现过大的失真。

此外，在本次实验中我们还发现了一些其他现象。

例如，当输入信号的幅度较小时，输出信号存在一定的噪声；而当输入信号的频率较高时，输出信号存在一定的畸变。

这些现象可能与实验条件、元件参数等因素有关，需要进一步研究和分析。

综上所述，通过本次三极管放大电路实验，我们深入了解了三极管的工作原理以及其在放大电路中的应用。

我们得出了三极管放大电路具有放大功能、频率选择性和非线性失真等特点的结论。

这些结论对于我们理解和应用三极管放大电路具有重要意义，并为进一步研究和应用提供了基础。

测判三极管的口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c 极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

三极管的作用和工作原理首先，我们来了解一下三极管的结构。

三极管由三个掺杂不同的半导体材料层叠而成，分别是发射极（E）、基极（B）和集电极（C）。

发射极连接一个P型半导体，基极连接一个N型半导体，而集电极连接一个P型半导体。

这种结构决定了三极管的放大、开关和稳压等特性。

三极管的作用主要体现在放大和开关两个方面。

在放大电路中，三极管可以放大微弱的信号，使其具有足够的能量驱动负载。

在开关电路中，三极管可以控制电路的通断，实现数字信号的处理和控制。

这两种作用使得三极管在电子技术中扮演着至关重要的角色。

接下来，我们来详细了解三极管的工作原理。

在正常工作状态下，三极管有三种工作状态，分别是放大状态、截止状态和饱和状态。

在放大状态下，通过控制基极电流，可以使得集电极电流的变化成倍放大，从而实现信号的放大。

在截止状态下，通过控制基极电流，可以使得集电极电流截断，实现开关功能。

在饱和状态下，通过控制基极电流，可以使得集电极电流达到最大值，实现信号的稳压。

三极管的工作原理可以用电子的输运和控制来解释。

当外加电压使得发射结和集电结正向偏置时，发射结注入少数载流子，集电结收集少数载流子，形成电流放大。

当外加电压使得发射结和集电结反向偏置时，少数载流子被阻挡，电流截断。

这种输运和控制的机制决定了三极管的放大和开关特性。

总的来说，三极管的作用和工作原理是非常复杂的，但是通过对其结构和工作原理的了解，我们可以更好地应用它于电子技术中。

三极管的放大和开关功能使得它成为电子技术中不可或缺的器件，其工作原理也为我们理解电子技术提供了重要的基础。

希望通过本文的介绍，能够让大家对三极管有一个更深入的了解。

工作在放大区的pnp三极管，三个级的电位解释说明1. 引言1.1 概述工作在放大区的pnp三极管是一种常见的电子器件，它在电子电路中具有重要的应用。

该器件通过控制输入信号，可以放大输出信号，并且具有较高的增益和频率响应特性。

本文将详细介绍工作在放大区的pnp三极管的工作原理、放大区工作条件以及其优点与应用。

1.2 文章结构本文共分为五个部分：引言、工作在放大区的pnp三极管、三个级的电位解释说明、实验结果与分析以及结论与展望。

在引言部分，我们将介绍文章涉及到的主题，并对整篇文章进行简要概述。

接下来，在第二部分，我们将详细讨论工作在放大区的pnp三极管的工作原理，包括其内部结构和基本工作方式。

此外，我们还会探讨该器件所需满足的放大区工作条件，并解释为什么这些条件是必要的。

第三部分将着重介绍三个级别（即第一级、第二级和第三级）电位解释说明。

我们会详细阐述各个级别所代表的意义以及它们之间相互影响的关系。

接下来，第四部分将介绍实验的设计和步骤，并对数据进行收集和处理。

最后，我们将分析实验结果，并进行讨论。

最后，在第五部分，我们将总结文章中的主要结论，并提出该领域研究的局限性和未来发展方向。

1.3 目的本文的目的是全面解释工作在放大区的pnp三极管以及三个级别电位之间的关系。

通过深入探讨该主题，希望可以增进读者对该器件的理解，并为相关领域的研究和应用提供有价值的参考。

同时，本文也旨在鼓励进一步研究和探索该领域未知问题。

2. 工作在放大区的pnp三极管2.1 工作原理PnP三极管是一种双极型晶体管，由一对P型半导体夹在中间的N型半导体构成。

工作原理基于PN结和两个接触点之间形成的二极管效应。

当正向偏置施加到基结处时，电子从发射极流入基端，同时集电极流入基端。

这个过程涉及电荷转移和电流放大。

2.2 放大区工作条件放大器是以三个不同级别工作的多级放大器来实现信号增益。

它使用放大区工作状态，即把PnP三极管调整为放大模式。

三极管放大电路工作原理引言：三极管放大电路是现代电子设备中常见的一种电路配置，它可以将输入信号的幅度放大，从而实现信号的增强和放大。

本文将介绍三极管放大电路的工作原理，包括三极管的基本结构、工作方式以及放大原理等内容。

一、三极管的基本结构和工作方式三极管是一种半导体器件，由三个控制电极构成，分别是发射极(Emitter)、基极(Base)和集电极(Collector)。

它的工作方式是通过控制基极电流来控制集电极电流的大小。

当基极电流变化时，集电极电流也相应变化。

二、三极管放大电路的基本原理三极管放大电路的基本原理是利用三极管的放大特性，将输入信号的小幅度变化转化为集电极电流的大幅度变化。

具体来说，输入信号通过耦合电容或变压器等方式与三极管的基极相连，当输入信号的幅度变化时，基极电流也随之变化。

而三极管的集电极电流与基极电流之间存在一定的倍数关系，从而实现信号的放大。

三、三极管放大电路的工作过程1. 输入信号通过耦合电容与三极管的基极相连，进而控制基极电流的大小。

2. 当输入信号为正半周时，基极电流增大，导致集电极电流也增大。

3. 集电极电流的增大又通过负载电阻和电源电压的作用，使输出信号的幅度增大。

4. 当输入信号为负半周时，基极电流减小，导致集电极电流也减小。

5. 集电极电流的减小又通过负载电阻和电源电压的作用，使输出信号的幅度减小。

四、三极管放大电路的放大原理三极管放大电路的放大原理是基于三极管的非线性特性。

具体来说，当三极管的基极电流变化时，集电极电流的变化不是线性的，而是指数级的。

这种非线性特性使得输入信号的小变化可以通过三极管的放大作用转化为集电极电流的大变化，从而实现信号的放大。

五、三极管放大电路的应用领域三极管放大电路广泛应用于各种电子设备中，如放大器、收音机、电视机等。

它可以将微弱的信号放大到足够的幅度，以便实现信号的传输和处理。

六、三极管放大电路的优缺点三极管放大电路的优点是结构简单、成本低廉、工作稳定可靠，并且能够实现较大的电压放大倍数。

三极管电流分配及放大作用三极管是一种常用的电子元件，其应用广泛，尤其在放大电路中起到重要作用。

本文将详细介绍三极管的电流分配原理和放大作用。

一、三极管的电流分配原理三极管是由三个控制极、基极和集电极组成的。

其中，基极与集电极之间被夹在一个PN结的两侧，控制极与基极之间被夹在另一个PN结的两侧。

三极管的工作原理是通过控制极与基极之间的电流来控制集电极与发射极之间的电流。

在三极管的工作过程中，通常将三极管划分为三个工作区域：放大区、饱和区和截止区。

1.放大区：当控制极与基极之间的电压为正且适当大小时，控制极与基极间的PN结正向偏置，基极与发射极间的PN结反向偏置。

此时，少量的基极电流可以通过PN结进入发射极，并被集电极吸收。

由于发射极与基极之间的PN结反向偏置，使得发射极几乎无法吸收电子，因此整个三极管的电流主要通过控制极和集电极之间的PN结。

2.饱和区：当控制极与基极之间的电压增大到一定程度时，三极管进入饱和区。

此时，基极与发射极之间的PN结也开始反向偏置。

由于饱和区的电流增加，集电极的电流增大，从而增大了三极管的放大效果。

3.截止区：当在控制极与基极之间的电压为负时，三极管进入截止区。

此时，控制极与基极之间的PN结反向偏置增大，使得几乎没有电流通过。

根据以上原理，可以看出，三极管的电流分配是通过控制极与基极之间的电流来控制集电极与发射极之间的电流。

因此，在使用三极管时，需要合理控制控制极与基极之间的电压和电流，以实现合适的电流分配。

二、三极管的放大作用三极管在放大电路中常被用来放大电压或电流信号。

其放大作用主要有以下几个方面。

1.电压放大：由于输入信号的电压很小，不足以驱动负载电阻，因此需要通过放大器放大输入信号的电压。

三极管可以根据输入信号的电压变化，通过控制极与基极之间的电流分配，从而放大输出信号的电压。

2.电流放大：三极管的放大作用不仅限于电压，还可以放大电流信号。

当输入信号的电流很小，不足以驱动负载电阻时，可以通过三极管的电流放大作用，使得输出信号的电流增大。

三极管基本共射极放大电路的工作原理当ui＝0时，称放大电路处于静态。

放大电路要设置合适的静态工作点，使信号的整个周期内晶体管始终工作在放大状态，输出信号才不会产生失真。

共射放大电路的波形分析、放大电路的组成原则直流电源要设置合适静态工作点，并做为输出的能源。

对于晶体管放大电路，电源的极性和大小应使晶体管基极与发射极之间处于正向偏置；而集电极与基极之间处于反向偏置；即保证晶体管工作在放大区。

电阻取值得当，与电源配合，使放大管有合适的静态工作电流。

输入信号必须能够作用于放大管的输入回路。

当负载接入时，必须保证放大管输出回路的动态电流能够作用于负载，从而使负载获得比输入信号大得多的信号电流或信号电压。

直流耦合共射放大电路共地：在实用放大电路中，为防止干扰，常要求输入信号、直流电源、输出信号均有一端接在公共端，即“地”端，称为“共地”。

直接耦合：信号源与放大电路，放大电路与负载电阻均直接相连，故称为“直接耦合”。

静态工作点的求法：阻容耦合共射放大电路耦合电容：电容C1用于连接信号源与放大电路，电容C2用于连接放大电路与负载，这种在电路中起连接作用的电容称为耦合电容。

阻容耦合：利用电容连接电路称为阻容耦合。

下面是赠送的团队管理名言学习，不需要的朋友可以编辑删除谢谢1、沟通是管理的浓缩。

2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力；“艺术”是因为管理是实践和应用。

3、管理得好的工厂，总是单调乏味，没有任何激动人心的事件发生。

4、管理工作中最重要的是：人正确的事，而不是正确的做事。

5、管理就是沟通、沟通再沟通。

6、管理就是界定企业的使命，并激励和组织人力资源去实现这个使命。

界定使命是企业家的任务，而激励与组织人力资源是领导力的范畴，二者的结合就是管理。

7、管理是一种实践，其本质不在于“知”而在于“行”；其验证不在于逻辑，而在于成果；其唯一权威就是成就。

8、管理者的最基本能力：有效沟通。

三级管常用应用电路及分析三极管是一种广泛应用于电子和通信领域的半导体器件。

它具有放大、开关、稳压等多种功能，在各种电路和设备中都有广泛的应用。

本文将介绍三极管的常用应用电路及分析。

1. 放大电路放大电路是三极管最常见的应用之一。

放大电路可以将一个微弱的信号放大到足以驱动扬声器或其他负载的强信号。

三极管的放大电路通常有两种类型：共射放大电路和共基放大电路。

共射放大电路是最常见的放大电路类型，它的工作原理是当输入信号加到基极时，三极管会将电流从集电极转移到接地。

因此，集电极电流就相当于输入信号放大的信号，并将其输出到负载（扬声器、电阻、电容等）上。

共射放大电路具有放大系数高、功率大、输出阻抗低等优点，因此在音频功放、遥控器等电子产品中应用广泛。

共基放大电路是另一种常见的放大电路类型，它的工作原理是当输入信号加到基极时，三极管将信号放大并将其输出到射极。

由于负载与输出引脚之间没有直接的电流路径，因此输出电压大于输入电压。

共基放大电路具有输入电阻低、输出电阻高等特点，因此在调制放大器、高频放大器等领域得到广泛应用。

2. 开关电路另一种常见的三极管应用是开关电路。

开关电路可以将小电流信号转换为大电流信号，以控制高功率负载的开关状态，如电机、灯光、加热器、风扇等。

三极管开关电路主要由两种类型：共射开关电路和共集开关电路。

共射开关电路的工作原理是三极管的基极输入信号控制电流流过三极管的集电极和负载。

这种电路可以使三极管在开启状态下靠近通道电阻，有效地控制电流流动。

共射开关电路常用于低功率应用，如开关电源和继电器。

共集开关电路的工作原理是三极管的集电极输入信号控制电子流经过三极管的射极和负载。

这种电路可以使三极管在关闭状态下透过通道电阻，有效地控制电流流动。

共集开关电路通常用于高功率应用，如电机驱动、加热器、电子气体放电管控制等。

3. 器件保护电路三极管的应用还可以用于保护电路。

在有些电路中，输入电压或不良电流能够损坏先前的电路或其它元件。

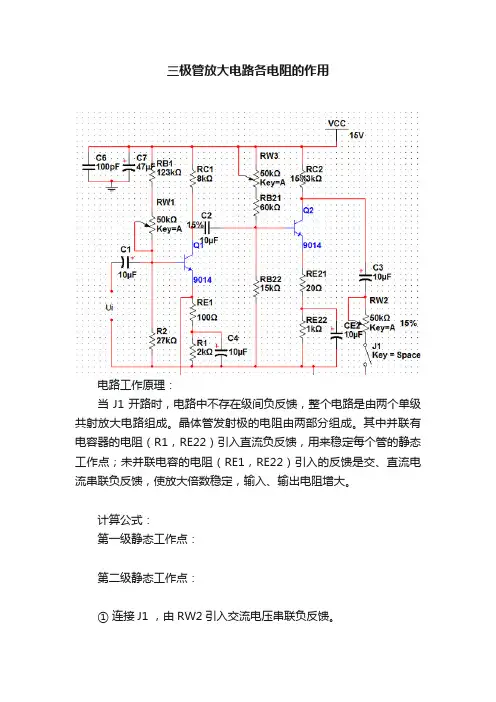

三极管放大电路各电阻的作用
电路工作原理：
当J1开路时，电路中不存在级间负反馈，整个电路是由两个单级共射放大电路组成。

晶体管发射极的电阻由两部分组成。

其中并联有电容器的电阻（R1，RE22）引入直流负反馈，用来稳定每个管的静态工作点；未并联电容的电阻（RE1，RE22）引入的反馈是交、直流电流串联负反馈，使放大倍数稳定，输入、输出电阻增大。

计算公式：
第一级静态工作点：
第二级静态工作点：
① 连接J1 ，由RW2引入交流电压串联负反馈。

该反馈经C3隔直之后引出，无直流信号反馈，所以是交流反馈；用瞬时极性法判别是负反馈； Uf取自Uo端，是电压反馈；
Uf与Ui不在输入级的同一点迭加，是串联反馈。

三极管放大电路的基本工作原理三极管放大电路是一种常用的电子放大器。

它由三个电极组成，包括一个发射极（E）、一个基极（B）和一个集电极（C）。

三极管放大电路的基本工作原理是通过在基极和发射极之间加上适当的电压，控制集电极与发射极之间的电流，从而实现信号的放大。

输入阶段：在输入阶段，输入信号被加到基极上，它控制着基极和发射极之间的电流。

当输入信号为正时，基极电压增大，导致发射极电流增加。

而当输入信号为负时，基极电压减小，导致发射极电流减小。

因此，输入信号的变化会引发基极和发射极之间电流的变化。

放大器阶段：在放大器阶段，三极管会放大输入信号。

由于输入阶段中的电流变化，集电极电流也会发生相应的变化。

这是因为三极管是一种双极型晶体管，可以放大电流。

此时，集电极电流的变化会导致输出信号的变化。

因此，通过适当的电路设计和电压的调整，放大器可以放大输入信号，使其幅度增加。

输出阶段：在输出阶段，放大器的输出信号被传送到负载上。

输出阶段的作用是将放大的信号传送到需要的地方，如扬声器或其他装置。

在输出阶段，适当的电路设计可以确保放大的信号能够有效地传播到负载。

三极管放大电路的工作原理是基于其材料特性和结构特点。

三极管使用半导体材料（如硅或锗）制成，其中一种类型的半导体是有“P”型材料和“N”型材料组成的。

P型材料富含空穴，而N型材料富含电子。

当P 型和N型材料靠近时，它们之间形成一个P-N结。

这个P-N结在正向偏置时，电流会流动，而在反向偏置时，电流会被阻断。

三极管放大电路的工作原理可以用以下方式概括：当在基极和发射极之间施加适当的电压时，基极和发射极之间就形成了一个P-N结。

在这个结中，一小部分电子会被基极区域的电场排斥，并进入发射区域。

这些电子会形成与基极电流成比例的电流。

通过调整基极电压，可以控制基极电流的大小。

这样，当一个小信号输入到基极时，它会控制基极电流的变化。

这个基极电流的变化会引发集电极电流的变化，从而实现信号的放大。

三极管方波放大电路引言：三极管是一种常用的电子元件，广泛应用于各种电路中。

其中，三极管方波放大电路是一种常见的电路结构，能够实现方波信号的放大功能。

本文将对三极管方波放大电路进行详细介绍，包括电路原理、工作方式以及应用场景等。

一、电路原理三极管方波放大电路由三极管、电阻和电容等元件组成。

其基本原理是利用三极管的放大作用，将输入的方波信号进行放大，得到输出的放大方波信号。

二、工作方式三极管方波放大电路的工作方式如下：1. 输入信号：将方波信号作为输入信号，通过电容耦合方式输入到三极管的基极。

方波信号可以是周期性的高低电平变化。

2. 放大作用：当输入信号的高电平时，三极管的基极电压较高，使得三极管进入饱和区。

此时，三极管的集电极电流较大，输出电压较低，实现了对高电平的放大。

当输入信号的低电平时，三极管的基极电压较低，使得三极管进入截止区。

此时，三极管的集电极电流较小，输出电压较高，实现了对低电平的放大。

3. 输出信号：经过放大作用后，输入信号的高低电平得到放大，并输出为放大后的方波信号。

三、应用场景三极管方波放大电路在实际应用中有着广泛的用途，主要包括以下几个方面：1. 音频放大：三极管方波放大电路可以用于音频放大，将音频信号放大到合适的电平，以驱动扬声器等音频设备。

2. 信号处理：三极管方波放大电路可以用于信号处理，如信号幅度调节、滤波等，以满足不同信号处理需求。

3. 脉冲发生器：三极管方波放大电路可以用于脉冲发生器的设计，生成各种频率的脉冲信号，广泛应用于计时、测量等领域。

4. 数字电路接口：三极管方波放大电路可以用于数字电路和模拟电路之间的接口，将数字信号转换为模拟信号或将模拟信号转换为数字信号。

四、注意事项在设计和应用三极管方波放大电路时，需要注意以下几点：1. 电路稳定性：三极管方波放大电路的稳定性对于输出信号的质量至关重要，因此需要合理选择元件参数，尽量避免温度、电源变化等因素对电路的影响。

电路中三极管、场效应管放大功能的区别
三极管和场效应管都是常见的放大器件，但它们的工作原理和放大功能有所区别。

1. 工作原理:
三极管是一种双极型半导体器件，通过控制少数载流子对多数载流子的注入和流动，实现电流放大。

三极管的放大功能依赖于基极电流控制集电极电流的特性。

场效应管是一种单极型半导体器件，通过控制栅极电压调节通道中的电子浓度和电导率，实现电流放大。

场效应管的放大功能依赖于栅极电压控制漏极电流的特性。

2. 调节方式:
三极管中，放大比例通常是通过改变基极电流实现的。

基极电流的小幅度变化能够导致较大范围的集电极电流变化，实现对信号的放大。

场效应管中，放大比例主要是通过改变栅极电压实现的。

栅极电压的变化会调节漏极电流，从而实现对信号的放大。

3. 运行电压:
三极管通常需要一个较高的工作电压，如数十伏甚至上百伏的电压，以使其工作在适当的工作区间。

场效应管相比之下，通常可以在较低的电压下工作。

4. 输入电阻:
三极管的输入电阻较低，对输入信号的衰减较小，适用于输入信号比较弱的情况。

场效应管的输入电阻较高，对输入信号的影响较小，适用于输入信号比较强的情况。

总的来说，三极管和场效应管在放大功能上虽然有所区别，但它们都可以实现电流或电压的放大。

具体使用哪种放大器件，需要根据具体的应用和设计要求来选择。
