无源滤波器1讲解

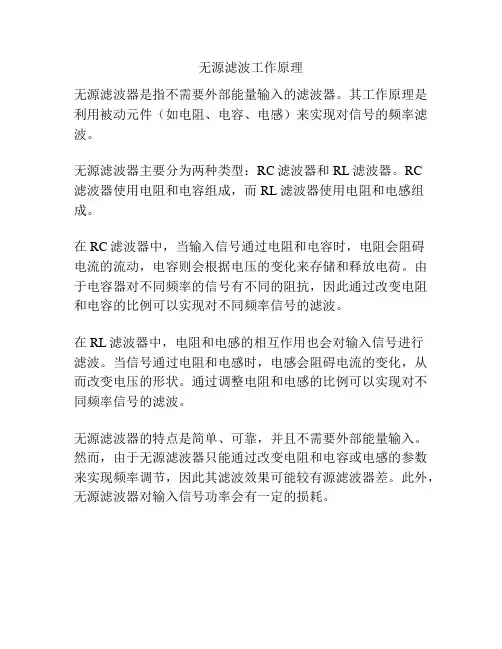

无源滤波工作原理
无源滤波器是指不需要外部能量输入的滤波器。

其工作原理是利用被动元件（如电阻、电容、电感）来实现对信号的频率滤波。

无源滤波器主要分为两种类型：RC滤波器和RL滤波器。

RC
滤波器使用电阻和电容组成，而RL滤波器使用电阻和电感组成。

在RC滤波器中，当输入信号通过电阻和电容时，电阻会阻碍
电流的流动，电容则会根据电压的变化来存储和释放电荷。

由于电容器对不同频率的信号有不同的阻抗，因此通过改变电阻和电容的比例可以实现对不同频率信号的滤波。

在RL滤波器中，电阻和电感的相互作用也会对输入信号进行
滤波。

当信号通过电阻和电感时，电感会阻碍电流的变化，从而改变电压的形状。

通过调整电阻和电感的比例可以实现对不同频率信号的滤波。

无源滤波器的特点是简单、可靠，并且不需要外部能量输入。

然而，由于无源滤波器只能通过改变电阻和电容或电感的参数来实现频率调节，因此其滤波效果可能较有源滤波器差。

此外，无源滤波器对输入信号功率会有一定的损耗。

无源滤波器与有源滤波器的区别滤波器是一种电子设备，用于从信号中选择性地滤除或放大特定频率的部分。

根据滤波器的结构和特性，可以将其分为两大类：无源滤波器和有源滤波器。

本文将探讨无源滤波器与有源滤波器之间的区别。

一、无源滤波器简介无源滤波器是一种由被动器件（如电阻、电容、电感）组成的电路，不需要外部电源进行工作。

无源滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型，根据其滤波特性选择适合的滤波器类型。

无源滤波器的特点如下：1.通过无源组件实现滤波功能，不需要额外的功率供应。

2.无源滤波器的频率响应通常有固定的衰减特性，无法对输入信号进行放大。

3.无源滤波器的设计相对简单，成本低廉。

4.无源滤波器对信号源的影响较小，适用于对输入信号幅度要求不高的场合。

二、有源滤波器简介有源滤波器是一种使用有源器件（如运放、晶体管）的电路，在滤波器中引入了额外的电源。

有源滤波器可以实现更为复杂的滤波功能，包括低通、高通、带通、带阻和全通等滤波方式。

有源滤波器的特点如下：1.通过有源器件实现滤波功能，可以实现信号的放大和滤波。

2.有源滤波器的频率响应可以调整和调节，使其更加灵活适应不同的应用需求。

3.有源滤波器的设计相对复杂，需要引入额外的电源和相关电路，成本较高。

4.有源滤波器对信号源的影响较大，适用于对输入信号幅度要求较高的场合。

三、无源滤波器和有源滤波器虽然都可以实现滤波功能，但在结构和特性上存在一些区别：1.电源需求：无源滤波器不需要外部电源供电，而有源滤波器需要引入外部电源以提供功率。

2.信号放大：无源滤波器无法对信号进行放大，只能对特定频率的信号进行滤波；而有源滤波器可以实现信号的放大和滤波。

3.频率响应：无源滤波器的频率响应通常具有固定的衰减特性，而有源滤波器的频率响应可以调整和调节，更加灵活。

4.设计复杂度：无源滤波器的设计相对简单，成本较低；而有源滤波器的设计相对复杂，需要引入额外的电源和相关电路，成本较高。

无源低通滤波器的设计与仿真解析1.无源低通滤波器的基本原理-RC低通滤波器：RC电路由一个电阻R和一个电容C组成，输入信号通过电容进入电路，通过电阻输出。

该电路对高频信号的传递具有阻碍作用，使高频信号通过电容时被短路，从而被滤除。

-RLC低通滤波器：RLC电路由一个电阻R、一个电感L和一个电容C组成，输入信号通过电容进入电路，通过电感和电阻输出。

该电路除了对高频信号的阻碍作用外，还可以通过电感的电流变化来抵消与电阻上产生的电势降。

2.无源低通滤波器的设计步骤- 确定所需的截止频率（Cut-off frequency）：截止频率是滤波器的重要参数，决定了滤波器对输入信号的滤波效果。

根据所需的滤波效果，选择适当的截止频率。

-计算电阻、电容和电感的数值：根据所选的截止频率和电压源的数值，使用以下公式计算电阻、电容和电感的数值：- RC低通滤波器：R = 1 / (2πfc)，C = 1/ (2πfR)- RLC低通滤波器：R = 1 / (2πfc)，L = R / (2πfQ)，C = 1 / (2πfR)其中，f为截止频率，c为电容，l为电感，Q为无损品质因数。

-选择合适的电阻、电容和电感的数值：根据所计算出的数值，选择能满足要求的最接近的标准数值。

-进行电路连接：根据所选择的电阻、电容和电感的数值，将它们连接成相应的电路。

3.无源低通滤波器的仿真解析- 使用软件进行仿真：使用一些电子电路仿真软件如Multisim、PSpice等，将设计好的低通滤波器电路进行仿真。

-输入信号：选择一个合适的输入信号作为仿真的输入，例如正弦波、方波等。

-输出信号：观察滤波器电路的输出信号，并与输入信号进行对比分析，判断滤波器对输入信号的滤波效果。

-优化设计：根据仿真结果，可以对电阻、电容和电感的数值进行微调，以达到更好的滤波效果。

4.总结通过设计和仿真无源低通滤波器，我们可以滤除高频信号，保留低频信号。

设计无源低通滤波器的步骤包括确定截止频率、计算电阻、电容和电感的数值、选择标准数值和进行电路连接。

rc 元器件组成的无源滤波器和有源滤波器的工作原理无源滤波器和有源滤波器是电子电路中常见的两种滤波器，它们利用不同的元器件和工作原理来实现对特定频率信号的滤波。

其中，无源滤波器是由无源元件（如电阻和电容）组成的滤波器，而有源滤波器则是由有源元件（如放大器）与无源元件组成的滤波器。

本文将从深度和广度两个方面探讨这两种滤波器的工作原理，以帮助读者更好地理解它们在电子电路中的应用。

一、无源滤波器的工作原理1. 无源滤波器的基本结构无源滤波器由电容和电感组成，通常包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

其中，电容和电感分别对应频率响应的不同特性，通过它们的组合可以实现对不同频率信号的滤波。

2. 无源滤波器的工作原理在无源滤波器中，由于没有放大器或其他有源元件来提供能量，因此滤波器的输出信号不能比输入信号的幅度更大。

它们的工作原理是基于电容和电感的频率特性，利用不同频率信号在电容和电感上的响应来实现滤波效果。

在低通滤波器中，高频信号通过电容而被阻断，而低频信号可以通过电感并输出。

3. 无源滤波器的优点和局限性无源滤波器可以实现简单的电路结构和低成本的滤波效果，但也存在着频率范围受限、无法增益信号和难以调节的局限性。

二、有源滤波器的工作原理1. 有源滤波器的基本结构有源滤波器在无源滤波器的基础上加入了放大器或其他有源元件，使得滤波器不仅能够对信号进行滤波，还能够对信号进行放大或衰减。

常见的有源滤波器包括运算放大器滤波器、晶体管滤波器和集成电路滤波器等。

2. 有源滤波器的工作原理有源滤波器利用放大器的放大和反馈作用来实现对信号的滤波效果。

在有源滤波器中，放大器提供了增益，并利用反馈网络来调节放大器的频率响应，从而实现对特定频率信号的滤波。

3. 有源滤波器的优点和局限性有源滤波器具有灵活的频率范围、可调的增益和滤波效果好等优点，但也存在着电路结构复杂、成本较高和对放大器性能要求较高的局限性。

总结回顾通过本文的介绍，我们可以更全面、深刻地理解无源滤波器和有源滤波器的工作原理。

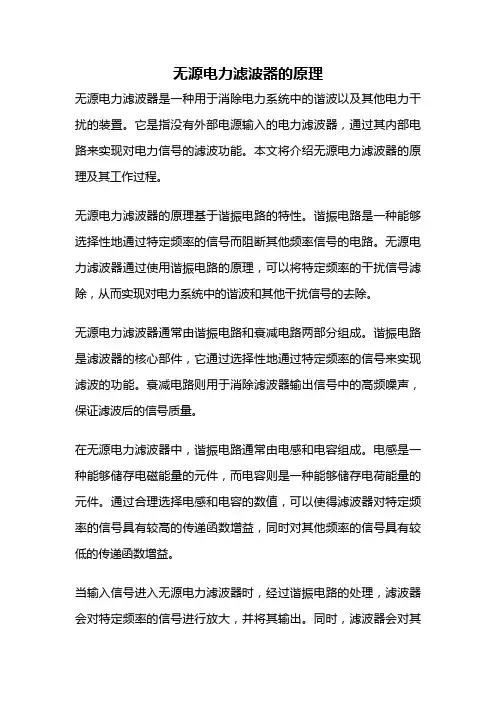

无源电力滤波器的原理无源电力滤波器是一种用于消除电力系统中的谐波以及其他电力干扰的装置。

它是指没有外部电源输入的电力滤波器，通过其内部电路来实现对电力信号的滤波功能。

本文将介绍无源电力滤波器的原理及其工作过程。

无源电力滤波器的原理基于谐振电路的特性。

谐振电路是一种能够选择性地通过特定频率的信号而阻断其他频率信号的电路。

无源电力滤波器通过使用谐振电路的原理，可以将特定频率的干扰信号滤除，从而实现对电力系统中的谐波和其他干扰信号的去除。

无源电力滤波器通常由谐振电路和衰减电路两部分组成。

谐振电路是滤波器的核心部件，它通过选择性地通过特定频率的信号来实现滤波的功能。

衰减电路则用于消除滤波器输出信号中的高频噪声，保证滤波后的信号质量。

在无源电力滤波器中，谐振电路通常由电感和电容组成。

电感是一种能够储存电磁能量的元件，而电容则是一种能够储存电荷能量的元件。

通过合理选择电感和电容的数值，可以使得滤波器对特定频率的信号具有较高的传递函数增益，同时对其他频率的信号具有较低的传递函数增益。

当输入信号进入无源电力滤波器时，经过谐振电路的处理，滤波器会对特定频率的信号进行放大，并将其输出。

同时，滤波器会对其他频率的信号进行衰减，以保证输出信号的纯净性。

衰减电路则进一步消除输出信号中的高频噪声，使得输出信号更加稳定。

无源电力滤波器的工作原理可以通过电路的频率响应来解释。

频率响应是指电路对不同频率信号的响应情况。

在无源电力滤波器中，频率响应曲线通常呈现出一个带通滤波器的特点，即对特定频率范围内的信号具有较高的增益，而对其他频率的信号具有较低的增益。

通过调整无源电力滤波器的电感和电容数值，可以实现对不同频率范围内的信号进行滤波。

例如，如果需要滤除50Hz的电力系统中的谐波，可以选择适当的电感和电容数值，使得滤波器在50Hz附近具有较高的增益，从而滤除该频率范围内的谐波信号。

无源电力滤波器是一种通过谐振电路的原理实现对特定频率信号滤波的装置。

（实验二）无源和有源滤波器实验目的：1.了解无源滤波器和有源滤波器的基本原理2.熟练掌握RC、RL、RCL、LPF、HPF、BPF、BSF等滤波器的设计与实现3.通过实验掌握电容和电感的电气特性及其滤波器的设计和制作实验仪器：示波器、信号发生器、电容测试仪、电阻测试仪、电感测试仪实验内容：一、无源滤波器1.RC滤波器（1）低通滤波器：从信号发生器输出的正弦波接到电路的输入端，同时连接示波器探头，把探头分别接到电容器C和电阻R两端，调整信号发生器的频率，观察示波器上正弦波的振幅与频率变化，得到RC滤波器的减频特性曲线。

（2）高通滤波器：同样连接电路并调整信号发生器频率，示波器上高通滤波器输出电压的振幅随着频率的变化而发生变化，得到高通滤波器的增频特性曲线。

2.RL滤波器仿照RC滤波器的示范，再借助于电感L，设计和实现一个低通RL滤波器，同样测试示波器的输出特性曲线。

3.RCL滤波器结合RC和RL滤波器的经验，接入电容C和电感L以及电阻R，基本组合形式有π型/△型/串联型/并联型。

并分别实现和调试它们的滤波器特性。

二、有源滤波器1.甲类和乙类滤波器分别设计和实现比较典型的甲类和乙类无源滤波器。

将信号发生器的正弦波接入有源滤波器的输入端，选择并连接合适的电容和电阻，再选择一个适当的放大器反馈电路，经过放大器的功率放大和滤波器的频谱滤波，输出筛选后的高清正弦波到示波器。

2.低通/高通/带通/带阻滤波器设计从理论上推导出差分放大器电路的频率响应函数，根据函数形式选择合适的电容和电阻，设计并制作差分放大器，最后通过实测数据检验其频率响应的有效性和准确性。

3.低通/高通/带通/带阻滤波器实验在购买好的AD623差分放大器芯片的基础上，结合理论计算和模拟仿真结果，选择合适的电容和电阻参数，将芯片安装在面包板上，经过电阻电容网络的选取和调试，制作出低通/高通/带通/带阻滤波器，逐一测试滤波器的性质和曲线特性。

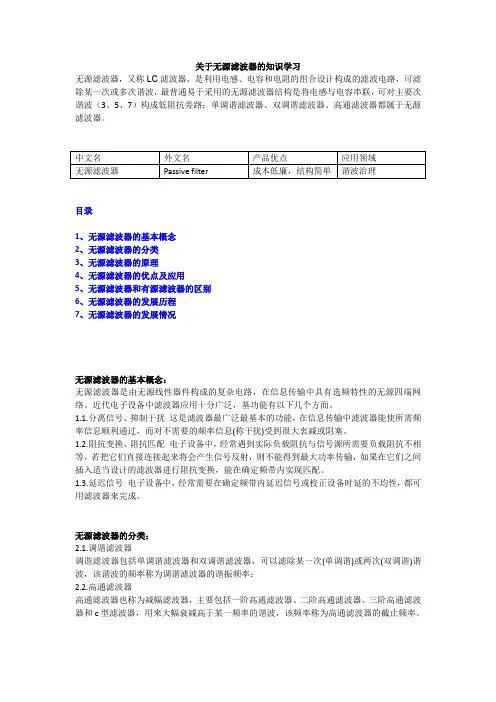

关于无源滤波器的知识学习无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。

目录1、无源滤波器的基本概念2、无源滤波器的分类3、无源滤波器的原理4、无源滤波器的优点及应用5、无源滤波器和有源滤波器的区别6、无源滤波器的发展历程7、无源滤波器的发展情况无源滤波器的基本概念：无源滤波器是由无源线性器件构成的复杂电路，在信息传输中具有选频特性的无源四端网络。

近代电子设备中滤波器应用十分广泛，基功能有以下几个方面。

1.1.分离信号、抑制干扰这是滤波器最广泛最基本的功能，在信息传输中滤波器能使所需频率信息顺利通过，而对不需要的频率信息(称干扰)受到很大衷减或阻塞。

1.2.阻抗变换、阻抗匹配电子设备中，经常遇到实际负载阻抗与信号源所需要负载阻抗不相等，若把它们直接连接起来将会产生信号反射，则不能得到最大功率传输，如果在它们之间插入适当设计的滤波器进行阻抗变换，能在确定频带内实现匹配。

1.3.延迟信号电子设备中，经常需要在确定频带内延迟信号或校正设备时延的不均性，都可用滤波器来完成。

无源滤波器的分类：2.1.调谐滤波器调谐滤波器包括单调谐滤波器和双调谐滤波器，可以滤除某一次(单调谐)或两次(双调谐)谐波，该谐波的频率称为调谐滤波器的谐振频率；2.2.高通滤波器高通滤波器也称为减幅滤波器，主要包括一阶高通滤波器、二阶高通滤波器、三阶高通滤波器和c型滤波器，用来大幅衰减高于某一频率的谐波，该频率称为高通滤波器的截止频率。

无源滤波器的原理：无源滤波器由LC等被动元件组成，将其设计为某频率下极低阻抗，对相应频率谐波电流进行分流，其行为模式为提供被动式谐波电流旁路通道;而有源滤波器由电力电子元件和DSP 等构成的电能变换设备，检测负载谐波电流并主动提供对应的补偿电流，补偿后的源电流几乎为纯正弦波，其行为模式为主动式电流源输出。

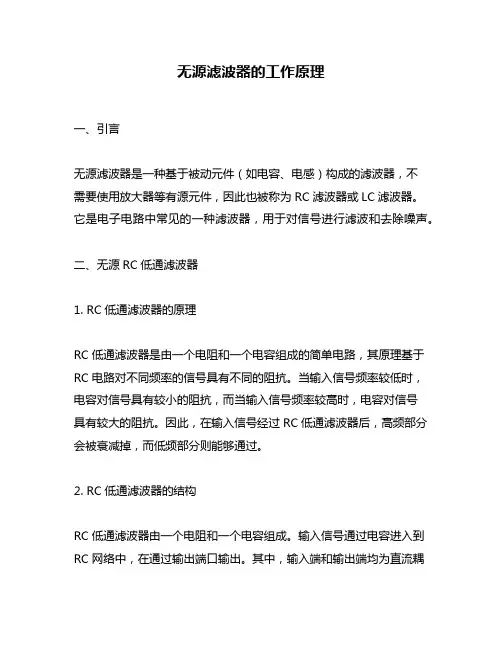

无源滤波器的工作原理一、引言无源滤波器是一种基于被动元件（如电容、电感）构成的滤波器，不需要使用放大器等有源元件，因此也被称为RC滤波器或LC滤波器。

它是电子电路中常见的一种滤波器，用于对信号进行滤波和去除噪声。

二、无源RC低通滤波器1. RC低通滤波器的原理RC低通滤波器是由一个电阻和一个电容组成的简单电路，其原理基于RC电路对不同频率的信号具有不同的阻抗。

当输入信号频率较低时，电容对信号具有较小的阻抗，而当输入信号频率较高时，电容对信号具有较大的阻抗。

因此，在输入信号经过RC低通滤波器后，高频部分会被衰减掉，而低频部分则能够通过。

2. RC低通滤波器的结构RC低通滤波器由一个电阻和一个电容组成。

输入信号通过电容进入到RC网络中，在通过输出端口输出。

其中，输入端和输出端均为直流耦合。

3. RC低通滤波器的公式推导根据Kirchhoff定律，可以得到RC低通滤波器的输出电压公式：Vout = Vin * 1 / (1 + jwRC)。

其中，Vin为输入电压，Vout为输出电压，w为角频率，R为电阻值，C为电容值。

4. RC低通滤波器的特点（1）简单易用：RC低通滤波器由两个被动元件组成，结构简单、易于使用。

（2）频率响应平坦：RC低通滤波器的频率响应平坦，在截止频率附近有一个较小的过渡带宽。

（3）相位变化小：RC低通滤波器的相位变化小，在截止频率附近相位变化最大。

三、无源LC高通滤波器1. LC高通滤波器的原理LC高通滤波器是由一个电感和一个电容组成的简单电路，其原理基于LC共振电路对不同频率的信号具有不同的阻抗。

当输入信号频率较高时，电感对信号具有较小的阻抗，而当输入信号频率较低时，电感对信号具有较大的阻抗。

因此，在输入信号经过LC高通滤波器后，低频部分会被衰减掉，而高频部分则能够通过。

2. LC高通滤波器的结构LC高通滤波器由一个电感和一个电容组成。

输入信号通过电感进入到LC网络中，在通过输出端口输出。

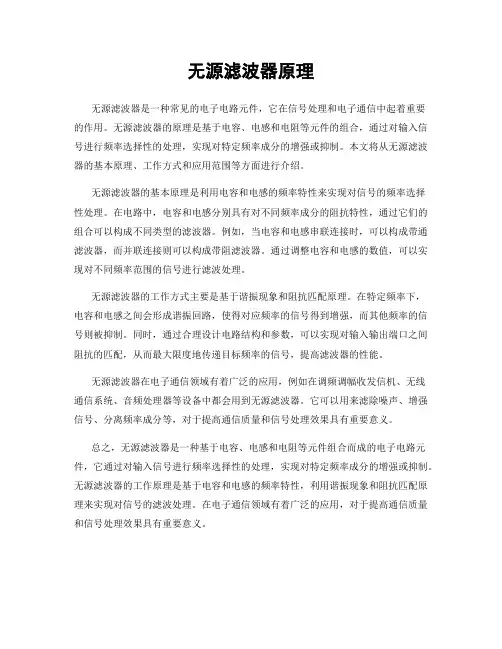

无源滤波器原理无源滤波器是一种常见的电子电路元件，它在信号处理和电子通信中起着重要的作用。

无源滤波器的原理是基于电容、电感和电阻等元件的组合，通过对输入信号进行频率选择性的处理，实现对特定频率成分的增强或抑制。

本文将从无源滤波器的基本原理、工作方式和应用范围等方面进行介绍。

无源滤波器的基本原理是利用电容和电感的频率特性来实现对信号的频率选择性处理。

在电路中，电容和电感分别具有对不同频率成分的阻抗特性，通过它们的组合可以构成不同类型的滤波器。

例如，当电容和电感串联连接时，可以构成带通滤波器，而并联连接则可以构成带阻滤波器。

通过调整电容和电感的数值，可以实现对不同频率范围的信号进行滤波处理。

无源滤波器的工作方式主要是基于谐振现象和阻抗匹配原理。

在特定频率下，电容和电感之间会形成谐振回路，使得对应频率的信号得到增强，而其他频率的信号则被抑制。

同时，通过合理设计电路结构和参数，可以实现对输入输出端口之间阻抗的匹配，从而最大限度地传递目标频率的信号，提高滤波器的性能。

无源滤波器在电子通信领域有着广泛的应用，例如在调频调幅收发信机、无线通信系统、音频处理器等设备中都会用到无源滤波器。

它可以用来滤除噪声、增强信号、分离频率成分等，对于提高通信质量和信号处理效果具有重要意义。

总之，无源滤波器是一种基于电容、电感和电阻等元件组合而成的电子电路元件，它通过对输入信号进行频率选择性的处理，实现对特定频率成分的增强或抑制。

无源滤波器的工作原理是基于电容和电感的频率特性，利用谐振现象和阻抗匹配原理来实现对信号的滤波处理。

在电子通信领域有着广泛的应用，对于提高通信质量和信号处理效果具有重要意义。

无源RC滤波器原理及应用作为一个电子硬件方面的工作者,怎么能不认识滤波器呢？那么到底什么是滤波？分享一篇科普文~了解一下电阻 - 电容（RC）低通滤波器是什么以及在何处使用它们能让你更好的掌握高端的电路设计实战。

本文将介绍了滤波的概念，并详细说明了电阻 - 电容（RC）低通滤波器的用途和特性。

时域和频域当您在示波器上查看电信号时，您会看到一条线，表示电压随时间的变化。

在任何特定时刻，信号只有一个电压值。

您在示波器上看到的是信号的时域表示。

典型的示波器跟踪显示非常直观，但也有一定的限制性，因为它不直接显示信号的频率内容。

而与时域表示相反就是频域，其中一个时刻仅对应于一个电压值，频域表示（也称为频谱）通过识别同时存在的各种频率分量来传达关于信号的信息。

1正弦波（顶部）和方波（底部）的时域表示。

正弦波（顶部）和方波（底部）的频域表示。

什么是滤波器？滤波器是一个电路，其去除，或“过滤掉”的频率分量的特定范围。

换句话说，它将信号的频谱分离为将要通过的频率分量和将被阻隔的频率分量。

如果您对频域分析没有太多经验，您可能仍然不确定这些频率成分是什么以及它们如何在不能同时具有多个电压值的信号中共存，让我们看一个有助于澄清这个概念的简短例子。

假设我们有一个由完美的 5 kHz 正弦波组成的音频信号。

我们知道时域中的正弦波是什么样的，在频域中我们只能看到 5 kHz 的频率“尖峰”。

现在让我们假设我们激活一个 500 kHz 振荡器，将高频噪声引入音频信号。

在示波器上看到的信号仍然只是一个电压序列，每个时刻有一个值，但信号看起来会有所不同，因为它的时域变化现在必须反映 5 kHz 正弦波和高频噪音波动。

2然而，在频域中，正弦波和噪声是在该一个信号中同时存在的单独的频率分量。

正弦波和噪声占据了信号频域表示的不同部分（如下图所示），这意味着我们可以通过将信号引导通过低频并阻挡高频的电路来滤除噪声。

滤波器的类型滤波器可以放在与滤波器频率响应的一般特征相对应的广泛类别中。

RC无源滤波器电路及其原理一、低通滤波器原理：低通滤波器(RC高通滤波器)可以通过传递低于截止频率的信号，并将高于截止频率的信号过滤掉。

低通滤波器电路是通过将电容器连接在输入信号和输出信号的路径上，通过对高频信号的衰减实现滤波。

RC低通滤波器的电路原理图如下：```Rinput ，/\/\/\/\，— outputC```电容C起到隔直阻交，在频率较低时阻抗高，电流难通过；而频率较高时阻抗低，电流容易通过。

当信号的频率较低时，经过电容的阻碍作用，导致电阻R处的电压下降；而当信号的频率较高时，电容的阻碍作用降低，电阻R处的电压保持稳定。

当频率为无穷大时，电容器变成短路，整个电压都被电阻消耗，输出电压为0；当频率为0时，电容器变成开路，输入信号全部通过。

所以，RC低通滤波器的截止频率定义为当输出电压下降到输入电压的70.7%时对应的频率。

在RC低通滤波器中，RC的值越小，截止频率越高；RC的值越大，截止频率越低。

通过改变RC的数值，可以实现对不同频率的信号进行滤波。

二、高通滤波器原理：高通滤波器(RC低通滤波器)可以通过传递高于截止频率的信号，并将低于截止频率的信号过滤掉。

高通滤波器电路是通过将电容器连接在输入信号和输出信号的路径上，通过对低频信号的衰减实现滤波。

RC高通滤波器的电路原理图如下：```Rinput ，—/\/\/\/\，— outputC```电容C起到隔直阻交，在频率较高时阻抗高，电流难通过；而频率较低时阻抗低，电流容易通过。

当信号的频率较高时，经过电容的阻碍作用，导致电阻R处的电压下降；而当信号的频率较低时，电容的阻碍作用降低，电阻R处的电压保持稳定。

当频率为无穷大时，电容器变成短路，输入信号全部通过；当频率为0时，电容器变成开路，整个电压都被电阻消耗，输出电压为0。

所以，RC高通滤波器的截止频率定义为当输出电压下降到输入电压的70.7%时对应的频率。

在RC高通滤波器中，RC的值越小，截止频率越高；RC的值越大，截止频率越低。

无源滤波器的原理
无源滤波器是一种基于被动组件（如电阻、电容、电感等）构成的滤波电路，其工作原理是利用被动元件对信号进行阻抗匹配和频率选择，从而实现对特定频率范围内信号的增益或衰减。

在无源滤波器中，电阻、电容和电感是最常用的被动元件。

通过合理地串联和并联这些元件，可以构建出低通、高通、带通、带阻等不同类型的滤波器。

无源低通滤波器的原理是利用电容的阻抗特性，将高频信号绕过，使得低频信号通过，从而实现对高频信号的滤除。

通过改变电容的数值，可以调节滤波器的截止频率，实现对不同频率的滤波效果。

无源高通滤波器则是利用电感的阻抗特性，将低频信号绕过，使得高频信号通过，从而实现对低频信号的滤除。

通过改变电感的数值，可以调节滤波器的截止频率，实现对不同频率的滤波效果。

在带通滤波器中，通过串联低通和高通滤波器，可以实现特定频率范围内信号的增益。

带阻滤波器则是通过将信号分成两路，分别经过低通和高通滤波器，然后将两路信号相减或相加，实现对特定频率范围内信号的衰减。

总之，无源滤波器的基本原理是利用被动元件构成电路，通过改变元件数值和连接方式，实现对特定频率范围内信号的增益或衰减，从而实现信号的滤波效果。

无源滤波器工作原理无源滤波器是一种电子滤波器，它能够对信号进行滤波处理，而不需要外部电源或能量源。

它的工作原理是基于电阻、电容和电感元件的组合，通过调整这些元件的数值来实现对特定频率范围内信号的衰减或放大。

无源滤波器常用于音频处理、通信系统、无线电设备等领域，其设计和应用都需要对信号的频率、幅度响应、群延迟等参数有所了解。

下面将从无源滤波器的两种基本类型（RC滤波器和RL滤波器）以及它们的工作原理进行介绍。

1. RC滤波器的工作原理RC滤波器由电阻和电容组成，常见的有低通滤波器、高通滤波器和带通滤波器。

低通滤波器允许低频信号通过，而抑制高频信号；高通滤波器则相反，允许高频信号通过，而抑制低频信号；带通滤波器则只允许某个频率范围内的信号通过。

RC滤波器的工作原理是基于电容器对信号的频率响应。

电容器在低频时具有较大的阻抗，而在高频时则具有较小的阻抗。

当输入信号的频率较低时，电容器的阻抗较大，信号会通过电阻引流，从而实现低频信号的衰减。

而当输入信号的频率较高时，电容器的阻抗较小，信号会通过电容器直接流过，从而实现高频信号的放大。

2. RL滤波器的工作原理RL滤波器由电阻和电感组成，同样有低通滤波器、高通滤波器和带通滤波器。

与RC滤波器不同的是，RL滤波器是通过电感对信号的频率响应来实现滤波的。

电感在低频时具有较小的阻抗，而在高频时则具有较大的阻抗。

当输入信号的频率较低时，电感的小阻抗会使信号通过电阻流过，从而实现低频信号的放大。

而当输入信号的频率较高时，电感的大阻抗会使信号流向地，从而实现高频信号的衰减。

3. 无源滤波器的特点无源滤波器相比于有源滤波器具有以下几个特点：(1) 不需要外部电源或能量源，节省了电能消耗和电路复杂度；(2) 可以用较少的元件实现滤波，减小了电路的体积和成本；(3) 无源滤波器的响应频率范围受到电阻、电容和电感元件的限制，需要根据具体的应用需求进行选择和设计。

无源滤波器是一种基于电阻、电容和电感元件的滤波器，它的工作原理是通过调整这些元件的数值以实现对特定频率范围内信号的衰减或放大。

无源滤波原理
无源滤波是指在滤波电路中不使用任何源元件（如电压源、电流源）的一种滤波方法。

它通过改变电路中的元件参数以实现信号的滤波效果。

无源滤波的原理基于电路中的元件特性和组合，通过调整电阻、电容、电感等参数来改变电路的频率响应特性。

这样就可以实现对特定频率的信号进行滤波，从而去除或降低其他频率的干扰信号。

在无源滤波中，最常用的元件是电容和电感。

电容具有对频率的依赖性，对高频信号有较低的阻抗，而对低频信号有较高的阻抗。

因此，可以通过串联或并联电容来实现对特定频率的信号滤波。

电感则是对频率变化敏感的元件，具有对低频信号有较低的阻抗，而对高频信号有较高的阻抗。

可以通过串联或并联电感来实现对特定频率的信号滤波。

通过调整无源滤波电路中电容和电感的数值和组合方式，可以实现不同类型的滤波效果。

比如，如果将一个电容和一个电感串联，可以实现一个低通滤波器，用于去除高频信号；将一个电容和一个电感并联，则可以实现一个高通滤波器，用于去除低频信号。

无源滤波原理的优点是结构简单、成本低廉，适用于一些对性能要求不高的滤波应用。

但由于没有源元件的放大作用，滤波
效果有限。

因此，在一些对滤波性能要求较高的应用中，可能需要使用有源滤波器或者其他滤波方法来实现更精确的滤波效果。
