无源带通滤波器

无源滤波器与有源滤波器的区别滤波器是一种电子设备，用于从信号中选择性地滤除或放大特定频率的部分。

根据滤波器的结构和特性，可以将其分为两大类：无源滤波器和有源滤波器。

本文将探讨无源滤波器与有源滤波器之间的区别。

一、无源滤波器简介无源滤波器是一种由被动器件（如电阻、电容、电感）组成的电路，不需要外部电源进行工作。

无源滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型，根据其滤波特性选择适合的滤波器类型。

无源滤波器的特点如下：1.通过无源组件实现滤波功能，不需要额外的功率供应。

2.无源滤波器的频率响应通常有固定的衰减特性，无法对输入信号进行放大。

3.无源滤波器的设计相对简单，成本低廉。

4.无源滤波器对信号源的影响较小，适用于对输入信号幅度要求不高的场合。

二、有源滤波器简介有源滤波器是一种使用有源器件（如运放、晶体管）的电路，在滤波器中引入了额外的电源。

有源滤波器可以实现更为复杂的滤波功能，包括低通、高通、带通、带阻和全通等滤波方式。

有源滤波器的特点如下：1.通过有源器件实现滤波功能，可以实现信号的放大和滤波。

2.有源滤波器的频率响应可以调整和调节，使其更加灵活适应不同的应用需求。

3.有源滤波器的设计相对复杂，需要引入额外的电源和相关电路，成本较高。

4.有源滤波器对信号源的影响较大，适用于对输入信号幅度要求较高的场合。

三、无源滤波器和有源滤波器虽然都可以实现滤波功能，但在结构和特性上存在一些区别：1.电源需求：无源滤波器不需要外部电源供电，而有源滤波器需要引入外部电源以提供功率。

2.信号放大：无源滤波器无法对信号进行放大，只能对特定频率的信号进行滤波；而有源滤波器可以实现信号的放大和滤波。

3.频率响应：无源滤波器的频率响应通常具有固定的衰减特性，而有源滤波器的频率响应可以调整和调节，更加灵活。

4.设计复杂度：无源滤波器的设计相对简单，成本较低；而有源滤波器的设计相对复杂，需要引入额外的电源和相关电路，成本较高。

rc 元器件组成的无源滤波器和有源滤波器的工作原理无源滤波器和有源滤波器是电子电路中常见的两种滤波器，它们利用不同的元器件和工作原理来实现对特定频率信号的滤波。

其中，无源滤波器是由无源元件（如电阻和电容）组成的滤波器，而有源滤波器则是由有源元件（如放大器）与无源元件组成的滤波器。

本文将从深度和广度两个方面探讨这两种滤波器的工作原理，以帮助读者更好地理解它们在电子电路中的应用。

一、无源滤波器的工作原理1. 无源滤波器的基本结构无源滤波器由电容和电感组成，通常包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

其中，电容和电感分别对应频率响应的不同特性，通过它们的组合可以实现对不同频率信号的滤波。

2. 无源滤波器的工作原理在无源滤波器中，由于没有放大器或其他有源元件来提供能量，因此滤波器的输出信号不能比输入信号的幅度更大。

它们的工作原理是基于电容和电感的频率特性，利用不同频率信号在电容和电感上的响应来实现滤波效果。

在低通滤波器中，高频信号通过电容而被阻断，而低频信号可以通过电感并输出。

3. 无源滤波器的优点和局限性无源滤波器可以实现简单的电路结构和低成本的滤波效果，但也存在着频率范围受限、无法增益信号和难以调节的局限性。

二、有源滤波器的工作原理1. 有源滤波器的基本结构有源滤波器在无源滤波器的基础上加入了放大器或其他有源元件，使得滤波器不仅能够对信号进行滤波，还能够对信号进行放大或衰减。

常见的有源滤波器包括运算放大器滤波器、晶体管滤波器和集成电路滤波器等。

2. 有源滤波器的工作原理有源滤波器利用放大器的放大和反馈作用来实现对信号的滤波效果。

在有源滤波器中，放大器提供了增益，并利用反馈网络来调节放大器的频率响应，从而实现对特定频率信号的滤波。

3. 有源滤波器的优点和局限性有源滤波器具有灵活的频率范围、可调的增益和滤波效果好等优点，但也存在着电路结构复杂、成本较高和对放大器性能要求较高的局限性。

总结回顾通过本文的介绍，我们可以更全面、深刻地理解无源滤波器和有源滤波器的工作原理。

无源电力滤波器的原理无源电力滤波器是一种用于消除电力系统中的谐波以及其他电力干扰的装置。

它是指没有外部电源输入的电力滤波器，通过其内部电路来实现对电力信号的滤波功能。

本文将介绍无源电力滤波器的原理及其工作过程。

无源电力滤波器的原理基于谐振电路的特性。

谐振电路是一种能够选择性地通过特定频率的信号而阻断其他频率信号的电路。

无源电力滤波器通过使用谐振电路的原理，可以将特定频率的干扰信号滤除，从而实现对电力系统中的谐波和其他干扰信号的去除。

无源电力滤波器通常由谐振电路和衰减电路两部分组成。

谐振电路是滤波器的核心部件，它通过选择性地通过特定频率的信号来实现滤波的功能。

衰减电路则用于消除滤波器输出信号中的高频噪声，保证滤波后的信号质量。

在无源电力滤波器中，谐振电路通常由电感和电容组成。

电感是一种能够储存电磁能量的元件，而电容则是一种能够储存电荷能量的元件。

通过合理选择电感和电容的数值，可以使得滤波器对特定频率的信号具有较高的传递函数增益，同时对其他频率的信号具有较低的传递函数增益。

当输入信号进入无源电力滤波器时，经过谐振电路的处理，滤波器会对特定频率的信号进行放大，并将其输出。

同时，滤波器会对其他频率的信号进行衰减，以保证输出信号的纯净性。

衰减电路则进一步消除输出信号中的高频噪声，使得输出信号更加稳定。

无源电力滤波器的工作原理可以通过电路的频率响应来解释。

频率响应是指电路对不同频率信号的响应情况。

在无源电力滤波器中，频率响应曲线通常呈现出一个带通滤波器的特点，即对特定频率范围内的信号具有较高的增益，而对其他频率的信号具有较低的增益。

通过调整无源电力滤波器的电感和电容数值，可以实现对不同频率范围内的信号进行滤波。

例如，如果需要滤除50Hz的电力系统中的谐波，可以选择适当的电感和电容数值，使得滤波器在50Hz附近具有较高的增益，从而滤除该频率范围内的谐波信号。

无源电力滤波器是一种通过谐振电路的原理实现对特定频率信号滤波的装置。

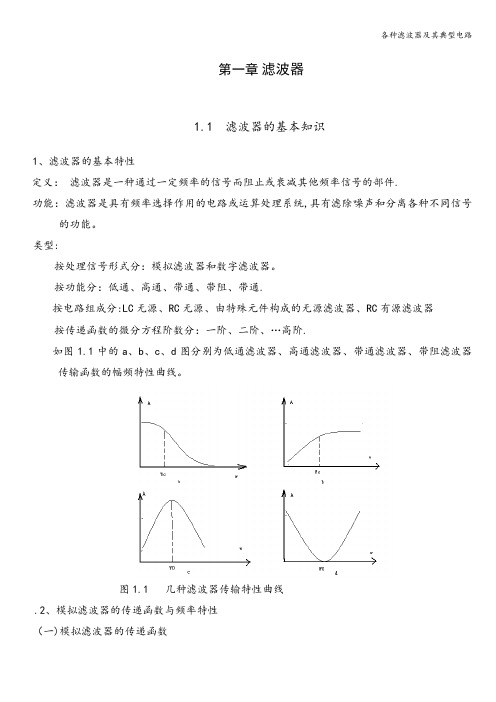

第一章滤波器1.1 滤波器的基本知识1、滤波器的基本特性定义：滤波器是一种通过一定频率的信号而阻止或衰减其他频率信号的部件.功能：滤波器是具有频率选择作用的电路或运算处理系统,具有滤除噪声和分离各种不同信号的功能。

类型:按处理信号形式分：模拟滤波器和数字滤波器。

按功能分：低通、高通、带通、带阻、带通.按电路组成分:LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器按传递函数的微分方程阶数分：一阶、二阶、…高阶.如图1.1中的a、b、c、d图分别为低通滤波器、高通滤波器、带通滤波器、带阻滤波器传输函数的幅频特性曲线。

图1.1 几种滤波器传输特性曲线.2、模拟滤波器的传递函数与频率特性（一)模拟滤波器的传递函数模拟滤波电路的特性可由传递函数来描述。

传递函数是输出与输入信号电压或电流拉氏变换之比。

经分析,任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。

这样，任何复杂的滤波网络,可由若干简单的一阶与二阶滤波电路级联构成。

（二)模拟滤波器的频率特性模拟滤波器的传递函数H（s)表达了滤波器的输入与输出间的传递关系.若滤波器的输入信号Ui是角频率为w的单位信号,滤波器的输出Uo（jw）=H(jw)表达了在单位信号输入情况下的输出信号随频率变化的关系，称为滤波器的频率特性函数，简称频率特性。

频率特性H（jw)是一个复函数,其幅值A（w)称为幅频特性，其幅角∮(w）表示输出信号的相位相对于输入信号相位的变化，称为相频特性(三）滤波器的主要特性指标1、特征频率：（1）通带截止频f p=wp/(2)为通带与过渡带边界点的频率,在该点信号增益下降到一个人为规定的下限。

(2)阻带截止频f r=wr/（2)为阻带与过渡带边界点的频率,在该点信号衰耗（增益的倒数）下降到一人为规定的下限。

（3）转折频率f c=wc/(2)为信号功率衰减到1/2（约3dB)时的频率,在很多情况下,常以fc作为通带或阻带截频。

滤波器的分类
————————————————————————————————作者：————————————————————————————————日期：
滤波器的分类
按所处理的信号分为模拟滤波器和数字滤波器两种。

按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。

1.低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声；
2.高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量；
3.带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声；
4.带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。

按所采用的元器件分为无源和有源滤波器两种。

（实验二）无源和有源滤波器实验目的：1.了解无源滤波器和有源滤波器的基本原理2.熟练掌握RC、RL、RCL、LPF、HPF、BPF、BSF等滤波器的设计与实现3.通过实验掌握电容和电感的电气特性及其滤波器的设计和制作实验仪器：示波器、信号发生器、电容测试仪、电阻测试仪、电感测试仪实验内容：一、无源滤波器1.RC滤波器（1）低通滤波器：从信号发生器输出的正弦波接到电路的输入端，同时连接示波器探头，把探头分别接到电容器C和电阻R两端，调整信号发生器的频率，观察示波器上正弦波的振幅与频率变化，得到RC滤波器的减频特性曲线。

（2）高通滤波器：同样连接电路并调整信号发生器频率，示波器上高通滤波器输出电压的振幅随着频率的变化而发生变化，得到高通滤波器的增频特性曲线。

2.RL滤波器仿照RC滤波器的示范，再借助于电感L，设计和实现一个低通RL滤波器，同样测试示波器的输出特性曲线。

3.RCL滤波器结合RC和RL滤波器的经验，接入电容C和电感L以及电阻R，基本组合形式有π型/△型/串联型/并联型。

并分别实现和调试它们的滤波器特性。

二、有源滤波器1.甲类和乙类滤波器分别设计和实现比较典型的甲类和乙类无源滤波器。

将信号发生器的正弦波接入有源滤波器的输入端，选择并连接合适的电容和电阻，再选择一个适当的放大器反馈电路，经过放大器的功率放大和滤波器的频谱滤波，输出筛选后的高清正弦波到示波器。

2.低通/高通/带通/带阻滤波器设计从理论上推导出差分放大器电路的频率响应函数，根据函数形式选择合适的电容和电阻，设计并制作差分放大器，最后通过实测数据检验其频率响应的有效性和准确性。

3.低通/高通/带通/带阻滤波器实验在购买好的AD623差分放大器芯片的基础上，结合理论计算和模拟仿真结果，选择合适的电容和电阻参数，将芯片安装在面包板上，经过电阻电容网络的选取和调试，制作出低通/高通/带通/带阻滤波器，逐一测试滤波器的性质和曲线特性。

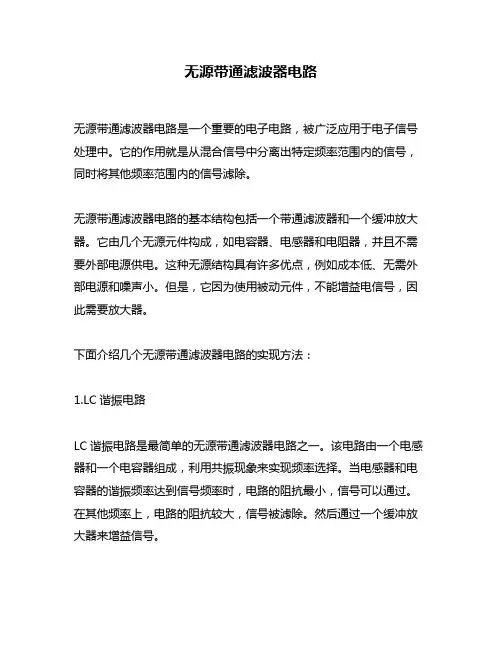

无源带通滤波器电路无源带通滤波器电路是一个重要的电子电路，被广泛应用于电子信号处理中。

它的作用就是从混合信号中分离出特定频率范围内的信号，同时将其他频率范围内的信号滤除。

无源带通滤波器电路的基本结构包括一个带通滤波器和一个缓冲放大器。

它由几个无源元件构成，如电容器、电感器和电阻器，并且不需要外部电源供电。

这种无源结构具有许多优点，例如成本低、无需外部电源和噪声小。

但是，它因为使用被动元件，不能增益电信号，因此需要放大器。

下面介绍几个无源带通滤波器电路的实现方法：1.LC谐振电路LC谐振电路是最简单的无源带通滤波器电路之一。

该电路由一个电感器和一个电容器组成，利用共振现象来实现频率选择。

当电感器和电容器的谐振频率达到信号频率时，电路的阻抗最小，信号可以通过。

在其他频率上，电路的阻抗较大，信号被滤除。

然后通过一个缓冲放大器来增益信号。

2.RC三角波发生器RC三角波发生器是用于产生三角波信号的电路。

它由一个RC滤波器和一个反相比较器组成。

当反相比较器的输出波形为方波时，RC滤波器的输出波形为一个带通滤波器频率响应，并且放大器将输入信号放大到正确的水平。

因此，RC三角波发生器实际上是一个带通滤波器电路。

3.T型网络T型网络是由两个并联的电容器和一个串联的电感器组成的。

该网络的阻抗变化与频率有关，因此可以被用作带通滤波器电路。

然后通过一个缓冲放大器来实现增益。

4.双TF网络双TF网络是由两个T型网络组成的，中间由一个电阻器连接。

该电路具有二阶滤波特性，因此可以被用作带通滤波器电路。

然后通过一个缓冲放大器来实现增益。

总之，无源带通滤波器电路可以用于许多电子电路中。

它主要具有成本低、无需外部电源和噪声小等优点。

但是需要注意的是，由于其无法增益电信号，因此需要结合缓冲放大器来使用，从而获得更好的性能。

7实验五 带通滤波器（有源、无源）一、实验目的1、熟悉带通滤波器构成及其特性。

2、学会测量带通滤波器幅频特性的方法。

二、实验原理说明滤波器是一种能使有用频率信号通过而同时抑制（或大为衰减）无用频率信号的电子装置。

工程上常用它作信号处理、数据传送和抑制干扰等。

这里主要是讨论模拟滤波器。

以往这种滤波电路主要采用无源元件R 、L 和C 组成，60年代以来，集成运放获得了迅速发展，由它和R 、C 组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。

此外，由于集成运放的开环电压增益和输入阻抗均很高，输出阻抗又低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但是，集成运放的带宽有限，所以目前有源滤波电路的工作频率难以做得很高，这是它的不足之处。

2.1基本概念及初步定义滤波电路的一般结构如2—1所示。

图中的V i (t)表示输入信号，V 0（t ）为输出信号。

假设滤波器是一个线形时不变网络，则在复频域内其传递函数（系统函数）为A （s ）＝)()(0s V s V i式中A （s ）是滤波电路的电压传递函数，一般为复数。

对于频率来说（s=j ω）则有A （j ω）＝│A （j ω）│ej φ(ω)(2-1)这里│A （j ω）│为传递函数的模，φ(ω)为其相位角。

此外，在滤波电路中关心的另一个量是时延τ（ω），它定义为τ（ω）＝- (2-2)通常用幅频响应来表征一个滤波电路的特性，欲使信号通过滤波器的失真很小，则相位和时延响应亦需考虑。

当相位响应φ(ω)作线性变化，即时延响应τ（ω）为常数时，输出信号才可能避免失真。

2.2滤波电路的分类对于幅频响应，通常把能够通过的信号频率范围定义为通带，而把受阻或衰减的信号频率范围称为阻带，通带和阻带的界限频率叫做截止频率。

理想滤波电路在通带内应具有零衰减的幅频响应和线性的相位响应，而在阻带内应具有无限大的幅度衰减（│A （j ω）│＝０）。

通常通带和阻带的相互位置不同，滤波电路通常可分为以V i 图2-1 滤波电路的一般结构 )()(s d d ωωϕ实验二滤波器（有源、无源）下几类：低通滤波电路其幅频响应如图3-2a所示，图中A０表示低频增益│A│增益的幅值。

无源和有源低通、高通、带通、带阻滤波器实验一、实验目的1、熟悉RC 无源和有源滤波器的种类、基本结构及其特性2、学习滤波器的幅频特性的测试方法3、比较RC 无源滤波器和有源低通滤波器的幅频特性 二、仪器设备1、TKSS －C 型信号与系统实验箱2、双踪示波器 三、原理说明滤波器是对输入信号的频率具有选择性的一个二端口网络，它允许某些频率（通常是某个频带范围）的信号通过，而其它频率的信号受到衰减或抑制，工程上常用它作信号处理、数据传输和抑制干扰等。

这些网络可以是由RLC 元件或RC 元件构成的无源滤波器，也可以是由RC 元件和有源器件构成的有源滤波器。

根据幅频特性所表示的通过或阻止信号频率范围的不同，滤波器可分为低通滤波器（LPF ）、高通滤波器（HPF ）、带通滤波器（BPF ）和带阻滤波器（BEF ）四种。

无源低通滤波器（R1=R2=1k Ω，C1=C2=0.01uF ）图2-1(a) 无源低通滤波器它的增益或转移电压函数为020220311)(311)(ωωωωωωωj RC RC j V V j K S +−=−+==(2-1)式中RC 10=ω称为中心频率。

其幅频特性为20220222220)(9)1(1)3()1(1)()(ωωωωωωωω+−=+−===RC C R V V j K K S(2-2)低通滤波器的幅频特性如图2-1(b)所示，图中实线为理想低通滤器的幅频特性，虚线为实际低通滤波器的幅频特性。

图2-1(b) 低通滤波器的幅频特性有源低通滤波器图2-1（c ）所示为一个二阶有源低通滤波器。

它的增益或转移电压函数)(ωj K 可用节点法求得。

（R1=R2=1k Ω，C1=C2=0.01uF ）图2-1(c)020222220211211)1(1)(ωωωωωωωωj cRj R C CR j V V j K S+−=+−=+==&& (2-3)于是幅频特性20222022222224114)1(1)(ωωωωωωω+⎟⎟⎠⎞⎜⎜⎝⎛−=+−=R C C R K (2-4)比较式(2-2)与式(2-4)，可以看出，它们在形式上完全相同。
