ABB ACS800系列故障代码:ACS800 TEMP(4210)传动单元IGBT温度过高。
故障跳闸极限为100%。
ACS TEMP xx y(4210)并行连接的逆变器单元模块内部过温。
x=逆变器模块号,y=相。
AI<MIN FUNC(8110)(可编程的故障保护30.01)BACKUP ERROR 在恢复PC储存的传动参数备份时出错。
BC OVERHEAT(7114)制动斩波器过载BC SHORT CIR(7113)制动斩波器IGBT短路。
BRAKE ACKN(FF74)无法预料的制动确认信号状态。
BR BROKEN(7110)制动电阻器没有连接或已经损坏。
制动电阻器的电阻等级太高。
BR OVERHAT(7112)制动电阻器过载。
BR WIRING(7111)制动电阻连接错误。
CHOKE OTEMP(FF81)传动输出滤波器的温度过高,此监控功能用于升压传动。
COMM MODULE(7510)(可编程故障功能)传动单元和主机之间的周期性通讯丢失。
CTRL B TEMP(4110)控制板温度高于88度CURR MEAS(2211)输出电流测量回路出现电流互感器故障。
CUR UNBAL xx(2330)(可编程的故障保护功能30.17)在并行连接的逆变器模块中,传动检测到逆变器单元中过高的输出电流不平衡。
(xx 代表逆变器模块号)DC HING RUSH(FF80)传动电源电压过高。
当电源电压超过电压额定值的124%时,电机转速达到跳闸极限转速值(额定转数的40%)DC OVERVOLT(3210)中间电路直流电压过高。
直流过电压跳闸极限是1.3U,400V单元中间电路的实际电压是728VDC。
DC UNDERVOLT(3220)中间直流回路电压不足。
可能由于主电源缺相、保险丝烧坏或整流桥组内部损坏。
EARTH FAULT(2330)(可编程的故障保护功能30.17)传动检测到了负载不平衡。
一般是由于电机或电机电缆的接地故障造成的。
ABB ACS800系列故障代码:ACS800 TEMP(4210)传动单元IGBT温度过高。
故障跳闸极限为100%。
ACS TEMP xx y(4210)并行连接的逆变器单元模块内部过温。
x=逆变器模块号,y=相。
AI<MIN FUNC(8110)(可编程的故障保护30.01)BACKUP ERROR 在恢复PC储存的传动参数备份时出错。
BC OVERHEAT(7114)制动斩波器过载BC SHORT CIR(7113)制动斩波器IGBT短路。
BRAKE ACKN(FF74)无法预料的制动确认信号状态。
BR BROKEN(7110)制动电阻器没有连接或已经损坏。
制动电阻器的电阻等级太高。
BR OVERHAT(7112)制动电阻器过载。
BR WIRING(7111)制动电阻连接错误。
CHOKE OTEMP(FF81)传动输出滤波器的温度过高,此监控功能用于升压传动。
COMM MODULE(7510)(可编程故障功能)传动单元和主机之间的周期性通讯丢失。
CTRL B TEMP(4110)控制板温度高于88度CURR MEAS(2211)输出电流测量回路出现电流互感器故障。
CUR UNBAL xx(2330)(可编程的故障保护功能30.17)在并行连接的逆变器模块中,传动检测到逆变器单元中过高的输出电流不平衡。
(xx代表逆变器模块号)DC HING RUSH(FF80)传动电源电压过高。
当电源电压超过电压额定值的124%时,电机转速达到跳闸极限转速值(额定转数的40%)DC OVERVOLT(3210)中间电路直流电压过高。
直流过电压跳闸极限是1.3U,400V单元中间电路的实际电压是728VDC。
DC UNDERVOLT(3220)中间直流回路电压不足。
可能由于主电源缺相、保险丝烧坏或整流桥组内部损坏。
EARTH FAULT(2330)(可编程的故障保护功能30.17)传动检测到了负载不平衡。
一般是由于电机或电机电缆的接地故障造成的。

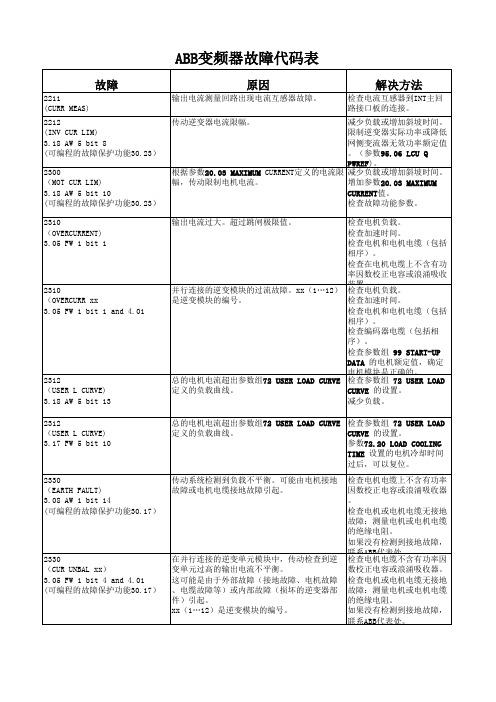

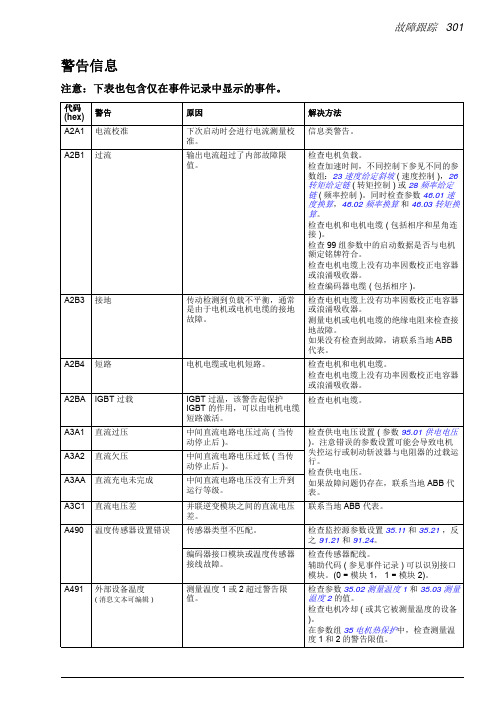

警告信息注意:下表也包含仅在事件记录中显示的事件。
代码(hex)警告原因解决方法A2A1电流校准下次启动时会进行电流测量校准。
信息类警告。
A2B1过流输出电流超过了内部故障限值。
检查电机负载。
检查加速时间,不同控制下参见不同的参数组:23 速度给定斜坡 (速度控制),26 转矩给定链 (转矩控制) 或28 频率给定链 (频率控制)。
同时检查参数46.01速度换算,46.02频率换算和46.03转矩换算。
检查电机和电机电缆 (包括相序和星角连接)。
检查99组参数中的启动数据是否与电机额定铭牌符合。
检查电机电缆上没有功率因数校正电容器或浪涌吸收器。
检查编码器电缆 (包括相序)。
A2B3接地传动检测到负载不平衡,通常是由于电机或电机电缆的接地故障。
检查电机电缆上没有功率因数校正电容器或浪涌吸收器。
测量电机或电机电缆的绝缘电阻来检查接地故障。
如果没有检查到故障,请联系当地ABB 代表。
A2B4短路电机电缆或电机短路。
检查电机和电机电缆。
检查电机电缆上没有功率因数校正电容器或浪涌吸收器。
A2BA IGBT 过载IGBT 过温,该警告起保护IGBT 的作用,可以由电机电缆短路激活。
检查电机电缆。
A3A1直流过压中间直流电路电压过高 (当传动停止后)。
检查供电电压设置 (参数95.01供电电压)。
注意错误的参数设置可能会导致电机失控运行或制动斩波器与电阻器的过载运行。
检查供电电压。
如果故障问题仍存在,联系当地ABB 代表。
A3A2直流欠压中间直流电路电压过低(当传动停止后)。
A3AA直流充电未完成中间直流电路电压没有上升到运行等级。
A3C1直流电压差并联逆变模块之间的直流电压差。
联系当地ABB 代表。
A490温度传感器设置错误传感器类型不匹配。
检查监控源参数设置35.11和35.21,反之91.21和91.24。
编码器接口模块或温度传感器接线故障。
检查传感器配线。
辅助代码 (参见事件记录) 可以识别接口模块。
慧博工程师根据多年ABB变频器维修的经验,尤其是对ACS800变频器维修的报警信息汇总,得出了以下的一些心得:ACS 800产生的警告信息警告原因解决方法ACS 800 TEM(4210)ACS 800部温度过高。
温度过高的警告信息在变频器模块温度超过115°C时产生。
检查环境条件;检查通风条件和风机运行状态。
检查散热器的散热片,清除灰尘。
检查电机功率是否合适。
< MIN FUNC(8110)模拟控制信号低于最小允许值。
可能原因:错误的信号标准;或控制电缆出错。
检查模拟控制信号标准。
检查控制电缆。
检查参数30.01。
BACKUP USED PC存储的传动参数备份文件正被下装使用。
等待,直到完成下装任务BRAKE ACKN(ff74)意外的制动器确认信号。
参见参数组42 BRAKE CONTROL.检查制动器确认信号。
BR OVERHEAT(7112)制动电阻器过载。
停止传动,让电阻器冷却下来。
检查电阻器过载保护功能的参数设置(参见参数组27 BRAKE CHOPPER)。
检查制动周期满足允许围。
CALIBRA REQ要求校正输出电流互感器。
如果传动在标量控制模式(参数99.04)或标量启动性能处于开状态(参数21.08),在启动时就显示这一信息。
校正自动开始。
等一阵时间。
CALIBRA DONE对输出电流互感器的校正完毕。
继续正常操作。
CHOKE OTEMP(ff82)传动输出滤波器的温度过高。
在启动传动单元过程中使用监控。
停止传动,让它冷却。
检查环境温度。
检查滤波器风机的旋转方向以及通风条件。
COMM MODULE(7510)传动单元和主机之间失去通讯检查现场总线的通讯状态。
参见“现场总线控制”章,或现场总线适配器手册。
检查参数设置:-组51 (用于现场总线适配器)-组52 (用于标准Modbus总线)检查电缆连接。
检查总线主控是否配置不当,或不发送/接收信息。
DC OVERVOLT(3210)中间电路直流电压过高。
警告信息注意:下表也包含仅在事件记录中显示的事件。
代码(hex)警告原因解决方法A2A1电流校准下次启动时会进行电流测量校准。
信息类警告。
A2B1过流输出电流超过了内部故障限值。
检查电机负载。
检查加速时间,不同控制下参见不同的参数组:23 速度给定斜坡 (速度控制),26 转矩给定链 (转矩控制) 或28 频率给定链 (频率控制)。
同时检查参数46.01速度换算,46.02频率换算和46.03转矩换算。
检查电机和电机电缆 (包括相序和星角连接)。
检查99组参数中的启动数据是否与电机额定铭牌符合。
检查电机电缆上没有功率因数校正电容器或浪涌吸收器。
检查编码器电缆 (包括相序)。
A2B3接地传动检测到负载不平衡,通常是由于电机或电机电缆的接地故障。
检查电机电缆上没有功率因数校正电容器或浪涌吸收器。
测量电机或电机电缆的绝缘电阻来检查接地故障。
如果没有检查到故障,请联系当地ABB 代表。
A2B4短路电机电缆或电机短路。
检查电机和电机电缆。
检查电机电缆上没有功率因数校正电容器或浪涌吸收器。
A2BA IGBT 过载IGBT 过温,该警告起保护IGBT 的作用,可以由电机电缆短路激活。
检查电机电缆。
A3A1直流过压中间直流电路电压过高 (当传动停止后)。
检查供电电压设置 (参数95.01供电电压)。
注意错误的参数设置可能会导致电机失控运行或制动斩波器与电阻器的过载运行。
检查供电电压。
如果故障问题仍存在,联系当地ABB 代表。
A3A2直流欠压中间直流电路电压过低(当传动停止后)。
A3AA直流充电未完成中间直流电路电压没有上升到运行等级。
A3C1直流电压差并联逆变模块之间的直流电压差。
联系当地ABB 代表。
A490温度传感器设置错误传感器类型不匹配。
检查监控源参数设置35.11和35.21,反之91.21和91.24。
编码器接口模块或温度传感器接线故障。
检查传感器配线。
辅助代码 (参见事件记录) 可以识别接口模块。
ABB ACS800故障一览表(7.x系列版本)ACS 800 产生的警告信息1 ACS 800 TEMP (4210报警) ACS 800内部温度过高。
2 AI < MIN FUNC (8110报警) 模拟控制信号低于最小允许值3 BACKUP USED PC 存储的传动参数备份文件正被下装使用4 BRAKE ACKN (ff74报警) 意外的制动器确认信号5 BR OVERHEAT (7112报警) 制动电阻器过载6 CALIBRA REQ 要求校正输出电流互感器7 CALIBRA DONE 对输出电流互感器的校正完毕8 CHOKE OTEMP(ff82报警) 传动输出滤波器的温度过高。
9 COMM MODULE (7510报警) 传动单元和主机之间失去通讯。
10 DC OVERVOLT (3210报警) 中间电路直流电压过高11 EARTH FAULT (2330报警) 主机系统的负载失去平衡。
12 ENCODER A<>B (7302报警) 脉冲编码器相位错误13 ENCODER ERR (7301报警) 脉冲编码器和脉冲编码器接口模块之间通讯出现故障14 ID DONE ACS 800已经执行了电机励磁识别,并准备进行运行。
15 ID MAGN 电机励磁识别功能启用16 ID MAGN REQ 需要对电机进行识别17 ID N CHANGED 传动单元的ID 号码从1起被修改18 ID RUN SEL 选择电机识别运行,传动单元准备启动IDRun。
19 IO CONFIG 一个可选I/O 扩展模块的输入或输出在应用程序中被选作信号接口20 MACRO CHANGE 宏正在恢复或正在存储用户宏21 MOTOR STALL (7121报警) 电机堵转22 MOTOR STARTS 等待,直到传动单元显示电机识别已经完成23 MOTOR TEMP (4310报警) 电机过温24 MOTOR 1 TEMP (4312报警) 电机温度测量值超过参数25 MOTOR 2 TEMP (4313报警) 电机测量温度超过了参数26 PANEL LOSS (5300报警) 被选为传动单元控制地的控制盘通讯失败27 REPLACE FAN 变频器冷却风机的运行时间超过了估计的寿命28 POINTER ERROR 源选择(指针)参数指向不存在的参数索引29 SHORT CIRC (2340报警) 电机电缆或电机短路30 SLEEP MODE 休眠功能进入休眠模式31 SYNCRO SPEED 参数99.08额定电机转速设置不正确32 THERMISTOR (4311报警) 电机温度过热33 UNDERLOAD (ff6a报警) 电机负载太低。
慧博工程师根据多年ABB变频器维修的经验,尤其是对ACS800变频器维修的报警信息汇总,得出了以下的一些心得:ACS 800产生的警告信息警告?原因 ?解决方法ACS 800 TEM(4210)ACS 800内部温度过高。
温度过高的警告信息在变频器模块温度超过115°C时产生。
检查环境条件;检查通风条件和风机运行状态。
检查散热器的散热片,清除灰尘。
检查电机功率是否合适。
< MIN FUNC(8110)模拟控制信号低于最小允许值。
可能原因:错误的信号标准;或控制电缆出错。
检查模拟控制信号标准。
检查控制电缆。
检查参数。
BACKUP USED PC存储的传动参数备份文件正被下装使用。
等待,直到完成下装任务BRAKE ACKN(ff74)意外的制动器确认信号。
参见参数组42 BRAKE CONTROL.检查制动器确认信号。
BR OVERHEAT(7112)制动电阻器过载。
停止传动,让电阻器冷却下来。
检查电阻器过载保护功能的参数设置(参见参数组27 BRAKE CHOPPER)。
检查制动周期满足允许范围。
CALIBRA REQ要求校正输出电流互感器。
如果传动在标量控制模式(参数或标量启动性能处于开状态(参数,在启动时就显示这一信息。
校正自动开始。
等一阵时间。
CALIBRA DONE对输出电流互感器的校正完毕。
继续正常操作。
CHOKE OTEMP(ff82)传动输出滤波器的温度过高。
在启动传动单元过程中使用监控。
停止传动,让它冷却。
检查环境温度。
检查滤波器风机的旋转方向以及通风条件。
COMM MODULE(7510)传动单元和主机之间失去通讯检查现场总线的通讯状态。
参见“现场总线控制”章,或现场总线适配器手册。
检查参数设置:-组51 (用于现场总线适配器)-组52 (用于标准Modbus总线链接)检查电缆连接。
检查总线主控是否配置不当,或不发送/接收信息。
DC OVERVOLT(3210)中间电路直流电压过高。
226ACS800 TEMP100%AP [message]PCAPBUS3 S3627 BRAKE CHOPPER42 BRAKE CONTROL27 BRAKE CHOPPER (99.04(21.08227 COMM MODULE-51 COMM MODULE DATA 30.19-52 STANDARD MODBUS ModbusEARTH FAULT-ABB50ENCODER MODULE POWEROFF!ACS 800228ID MAGN REQ Start (99.10IDStartID Run(95.06 LCU Q PW REFASFC-0x,95.10I/O OPTION MODULESMACRO CHANGE229 MOD CHOKE T16.0120.03 MAXIMUM CURRENT MOTOR STALL MOTOR STARTSID Run… 30.0920.1120.12P GENERATING LIMMOT TORQ LIM20.1320.14.20.13MAX TORQ SELLIMIT WORD 1MOTOR LIMDATAID230PANEL LOSS 30.02INTRMIOABBxxINT PPCC PBU ( 1 PBU INT103.19ABB(0.1%DTC99.08231TEMP DIF xx yxx(1...12y(U, V, W15°C20°CTHERMISTOR… 30.05USER L CURVELOAD CURVE232DOWNLOADING ( ABB RESET33.02ABB233 ACS 800 TEMP100%xx(1...12y(U, V, WAP [message]PC27 BRAKE CHOPPER27 BRAKE CHOPPER"+D150"234CHOKE OTEMP30.19-51 COMM MOD DATA -52 STANDARD MODBUS ModbusINT((xx (1...12-ABB(415, 500 690 V124%( 40%1.3 ·1.35 ·U1max U1max400 V, U1max 415 V500 VU1max 500 V400 V728 VDC, 500 V 877 VDC,690V 425VDC 20.05 ((235DC UNDERVOLT0.6 ·1.35· U1minU1min400 V 500 V U1min380 V690 V U1min 525V400 V 500 V307VDC690 V 425VDC-ABB50 ENCODERMODULE30.03 EXTERNAL FAULT FORCED TRIPX (1...12 R8iID Run(80%FAULT INFO95.03 INT CONFIGUSER236 INV DISABLED (3200 03.17 FW 5 bit 7(3200 95.02 OFF 40°C ASFC-0x INV OVERTEMP (4290 3.17 FW 5 bit 13 ( 95.10 I/O COMM ERR (7000 3.06 FW 2 bit 6 CH1 CH1 CH1( I/O LINE CONV (FF51 (IGBT 3ABD00015407 MOD BOARD T (FF88 MOD CHOKE T (FF89 R8i AINT MOTOR PHASE (FF56 3.06 FW 2 bit 15 ( 30.16 ( ( MOTOR STALL (7121 3.06 FW 2 bit 14 ( … 30.12 30.10237 MOTOR TEMP (4310 3.05 FW 1 bit 6 ( ( … 30.09 MOTOR 1 TEMP (4312 3.15 FW 4 bit 1 30.04 35.03 MOTOR 2 TEMP (4313 3.15 FW 4 bit 2 35.06 NO MOT DATA (FF52 3.06 FW 2 bit 1 99.04 ~ 99.09 OVERCURR xx (2310 3.05 FW 1 bit 1 and 4.01 xx (1...12 ( ( 99 START-UP DATA OVERCURRENT (2310 3.05 FW 1 bit 1( ( OVERFREQ (7123 3.05 FW 1 bit 9 ( 40 Hz 20.01 20.02 (DTC 20.07 20.08( ( ( DATA ID run 99 START-UP OVER SWFREQ (FF55 3.06 FW 2 bit 9238 PANEL LOSS (5300 3.06 FW 2 bit 13 Drives Window 800 30.02 ACS ACS 800 ( ( DrivesWindow PARAM CRC (6320 CRC ( POWERFAIL (3381 3.17 FW 5 bit 9 INT INT POW INT POWERF INV xx (3381 3.17 FW 5 bit 9 and 4.01 INT xx ( (12)INT POW INT PPCC LINK (5210 3.06 FW 2 bit 11 INT RMIO R2-R6 16.09 CTRL BOARD SUPPLY 03.19 PPCC LINK xx (5210 3.06 FW 2 bit 11 and 4.01 03.19 ABB INT PPCC 1 03.19 ABB ( INT xx PBU PBU INT1 03.19 PP OVERLOAD (5482 3.17 FW 5 bit 6 IGBT IGBT(s RUN ENABLED (FF8E 3.06 FW 2 bit 4 16.01 SC INV xx y (2340 3.05 FW 1 bit 0, 4.01 and 4.02 xx (1...12 y (U, V, W (IGBT SHORT CIRC (2340 3.05 FW 1 bit 0 and 4.02 ABB SLOT OVERLAP (FF8A 98 OPTION MODULES239 START INHIBI (FF7A 3.03 bit 8 SUPPLY PHASE (3130 3.06 FW 2 bit 0 (AGPS 13% TEMP DIF xx y (4380 3.17 FW 5 bit 8 and 4.01 xx (1...12 15°C 20°C y (U, V, W THERMAL MODE (FF50 THERMISTOR (4311 3.05 FW 1 bit 5 30.05 DTC THERMISTOR DI6 30.04 ( … 30.05 UNDERLOAD (FF6A 3.05 FW 1 bit 8 ( … 30.15 USER L CURVE (2312 3.17 FW 5 bit 10 30.13 72 USER LOAD CURVE 72.20 LOAD COOLING TIME User Macro( 72 USER LOAD CURVE USER MACRO (FFA1 3.07 SFW bit 1。
慧博工程师根据多年ABB变频器维修的经验,尤其是对ACS800变频器维修的报警信息汇总,得出了以下的一些心得:ACS 800产生的警告信息警告原因解决方法ACS 800 TEM(4210)ACS 800内部温度过高。
温度过高的警告信息在变频器模块温度超过115°C时产生。
检查环境条件;检查通风条件和风机运行状态。
检查散热器的散热片,清除灰尘。
检查电机功率是否合适。
< MIN FUNC(8110)模拟控制信号低于最小允许值。
可能原因:错误的信号标准;或控制电缆出错。
检查模拟控制信号标准。
检查控制电缆。
检查参数30.01。
BACKUP USED PC存储的传动参数备份文件正被下装使用。
等待,直到完成下装任务BRAKE ACKN(ff74)意外的制动器确认信号。
参见参数组42 BRAKE CONTROL.检查制动器确认信号。
BR OVERHEAT(7112)制动电阻器过载。
停止传动,让电阻器冷却下来。
检查电阻器过载保护功能的参数设置(参见参数组27 BRAKE CHOPPER)。
检查制动周期满足允许范围。
CALIBRA REQ要求校正输出电流互感器。
如果传动在标量控制模式(参数99.04)或标量启动性能处于开状态(参数21.08),在启动时就显示这一信息。
校正自动开始。
等一阵时间。
CALIBRA DONE对输出电流互感器的校正完毕。
继续正常操作。
CHOKE OTEMP(ff82)传动输出滤波器的温度过高。
在启动传动单元过程中使用监控。
停止传动,让它冷却。
检查环境温度。
检查滤波器风机的旋转方向以及通风条件。
COMM MODULE(7510)传动单元和主机之间失去通讯检查现场总线的通讯状态。
参见“现场总线控制”章,或现场总线适配器手册。
检查参数设置:-组51 (用于现场总线适配器)-组52 (用于标准Modbus总线链接)检查电缆连接。
检查总线主控是否配置不当,或不发送/接收信息。
DC OVERVOLT(3210)中间电路直流电压过高。
A B B a c s800故障信息慧博工程师根据多年ABB变频器维修的经验,尤其是对ACS800变频器维修的报警信息汇总,得出了以下的一些心得:ACS 800产生的警告信息警告原因解决方法ACS 800 TEM(4210)ACS 800内部温度过高。
温度过高的警告信息在变频器模块温度超过115°C时产生。
检查环境条件;检查通风条件和风机运行状态。
检查散热器的散热片,清除灰尘。
检查电机功率是否合适。
< MIN FUNC(8110)模拟控制信号低于最小允许值。
可能原因:错误的信号标准;或控制电缆出错。
检查模拟控制信号标准。
检查控制电缆。
检查参数30.01。
BACKUP USED PC存储的传动参数备份文件正被下装使用。
等待,直到完成下装任务BRAKE ACKN(ff74)意外的制动器确认信号。
参见参数组42 BRAKE CONTROL.检查制动器确认信号。
BR OVERHEAT(7112)制动电阻器过载。
停止传动,让电阻器冷却下来。
检查电阻器过载保护功能的参数设置(参见参数组27 BRAKE CHOPPER)。
检查制动周期满足允许范围。
CALIBRA REQ要求校正输出电流互感器。
如果传动在标量控制模式(参数99.04)或标量启动性能处于开状态(参数21.08),在启动时就显示这一信息。
校正自动开始。
等一阵时间。
CALIBRA DONE对输出电流互感器的校正完毕。
继续正常操作。
CHOKE OTEMP(ff82)传动输出滤波器的温度过高。
在启动传动单元过程中使用监控。
停止传动,让它冷却。
检查环境温度。
检查滤波器风机的旋转方向以及通风条件。
COMM MODULE(7510)传动单元和主机之间失去通讯检查现场总线的通讯状态。
参见“现场总线控制”章,或现场总线适配器手册。
检查参数设置:-组51 (用于现场总线适配器)-组52 (用于标准Modbus总线链接)检查电缆连接。
检查总线主控是否配置不当,或不发送/接收信息。
