ACS800变频器常见故障处理

ABB变频器的常见故障及维修对策摘要：ABB变频器ACS800系列具备较为复杂的结构，一旦出现故障问题需要较长的维修与保养时间，甚至还会导致设备长时间停车。

分析ABB变频器ACS800系列常见的故障问题，指出相应的维修与保养方法，以期为此后的变频器故障维修工作提供更多的借鉴依据，确保设备的正常运行。

关键词：ABB变频器；ACS800系列；常见故障；维护前言：ABB变频器进入中国的市场并不长，从小功率的ACS300变频器，到标准型的ACS500变频器，再到采用DTC控制方法的ACS600高端变频器。

随着产品的不断更新，现在推出了产品ACS800。

与ACS600相比，除了保持DTC控制方式以及原有的一切功能之外，ACS800最明显的功能变化就是增加了建议PLC功能，不需要专门的工具和变成语言，用户可以自定义变成达15个模块，并能将程序绘制在功能模板上来存储该程序。

本文主要从ABB变频器ACS800的基本原理下手，通过今年维修变频器的经验，总结了变频器常见故障及维修思路。

1 ACS800变频器基本原理及硬件组成图1为ACS800交-直-交变频器主电路原理简图，从中可以看出变频器由以下几部分组成：电源输入、电源输入保护回路、整流、逆变、充电电容、电阻能耗。

它与安川变频器最大的区别是在变频器的充电电阻上。

ACS800变频器充电电阻是与1个二极管串联，通过二极管的单向导电性来实现启动电阻的切换的，而安川变频器是通过充电电阻与1个接触器并联，通过接触器来实现电阻的切换，认识到这一点是至关重要的。

图1：ACS800交-直-交变频器主电路2常见故障及处理方法2.1充电电阻烧坏及处理方法充电电阻主要作用就是充电电容刚开始充电的时候，由于充电电流过大，串上电阻，起到限流的作用。

当充电电阻被烧坏后，变频器会失去电源，手操器不会显示。

且日常使用过程中，能耗电阻接地、短路等均属于电阻损坏的主要原因。

同时，因能耗电阻问题引起的电阻损坏情况也较多。

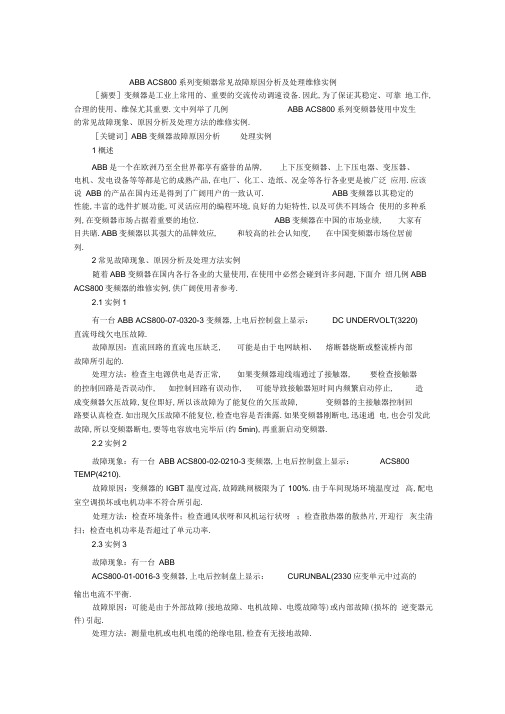

ABB ACS800系列变频器常见故障原因分析及处理维修实例［摘要］变频器是工业上常用的、重要的交流传动调速设备.因此,为了保证其稳定、可靠地工作,合理的使用、维保尤其重要.文中列举了几例ABB ACS800系列变频器使用中发生的常见故障现象、原因分析及处理方法的维修实例.［关键词］ABB变频器故障原因分析处理实例1概述ABB是一个在欧洲乃至全世界都享有盛誉的品牌, 上下压变频器、上下压电器、变压器、电机、发电设备等等都是它的成熟产品,在电厂、化工、造纸、况金等各行各业更是被广泛应用.应该说ABB的产品在国内还是得到了广阔用户的一致认可. ABB变频器以其稳定的性能,丰富的选件扩展功能,可灵活应用的编程环境,良好的力矩特性,以及可供不同场合使用的多种系列,在变频器市场占据着重要的地位. ABB变频器在中国的市场业绩, 大家有目共睹.ABB变频器以其强大的品牌效应, 和较高的社会认知度, 在中国变频器市场位居前列.2常见故障现象、原因分析及处理方法实例随着ABB变频器在国内各行各业的大量使用,在使用中必然会碰到许多问题,下面介绍几例ABB ACS800变频器的维修实例,供广阔使用者参考.2.1实例1有一台ABB ACS800-07-0320-3 变频器,上电后控制盘上显示：DC UNDERVOLT(3220)直流母线欠电压故障.故障原因：直流回路的直流电压缺乏, 可能是由于电网缺相、熔断器烧断或整流桥内部故障所引起的.处理方法：检查主电源供电是否正常, 如果变频器迎线端通过了接触器, 要检查接触器的控制回路是否误动作, 如控制回路有误动作, 可能导致接触器短时间内频繁启动停止, 造成变频器欠压故障,复位即好,所以该故障为了能复位的欠压故障, 变频器的主接触器控制回路要认真检查.如出现欠压故障不能复位,检查电容是否泄露.如果变频器刚断电,迅速通电,也会引发此故障,所以变频器断电,要等电容放电完毕后(约5min),再重新启动变频器.2.2实例2故障现象：有一台ABB ACS800-02-0210-3变频器,上电后控制盘上显示：ACS800 TEMP(4210).故障原因：变频器的IGBT温度过高,故障跳闸极限为了100%.由于车间现场环境温度过高,配电室空调损坏或电机功率不符合所引起.处理方法：检查环境条件；检查通风状呀和风机运行状呀；检查散热器的散热片,开迎行灰尘清扫；检查电机功率是否超过了单元功率.2.3实例3故障现象：有一台ABBACS800-01-0016-3变频器,上电后控制盘上显示：CURUNBAL(2330应变单元中过高的输出电流不平衡.故障原因：可能是由于外部故障(接地故障、电机故障、电缆故障等)或内部故障(损坏的逆变器元件)引起.处理方法：测量电机或电机电缆的绝缘电阻,检查有无接地故障.2.4实例4故障现象：有一台ABB ACS800-01-0100-3变频器,上电后控制盘上显示：BRWIRING(7111).故障原因：制动电阻器连接错误.处理方法：检查电阻器的连接,查看是否安装了内置的制动斩波器,变频器型号标签中是否有" +D150〞；检查确认制动电阻器未损坏.2.5实例5故障现象：有一台ABB ACS800-02-0260-3变频器,上电后控制盘上显示：SCNINV(2340).故障原因：开行连接的逆变模块单元短路.处理方法：检查电机和电机电缆.检查逆变器模块中的IGBT.2.6实例6故障现象：有一台ABB ACS800-02-0140-3变频器,上电后控制盘上显示：SHORTCIRC(2340> 故障原因：电机电缆或电机短路；逆变器单元的输出桥故障.处理方法：检查电机；检查电机电缆；检查电机电缆不含有功率因数校正电容器或浪涌吸收器;联系ABB公司售后效劳.2.7实例7故障现象：有一台ABB ACS800-01-0030-3变频器一上电就跳闸,控制盘上显示：OVERCURRENT(231Ot出电流过大,且变频器不能复位.主要原因：模块损坏；驱动电路损坏；电流检测电路损坏,导致输出电流过大,超过软件的过流跳闸极限值.处理方法：首先检查逆变模块是否有问题. 其次检查驱动电路是否异常现象. 最后检查过流信号处理元件电路传感器是否已坏.然后更换损坏的电子元器件.2.8实例8故障现象：有一台ABB ACS800-02-0210-3变频器重新启动时,一升速就跳闸,控制盘上显示：OVERCURRENT(2310)这是过电流十分严重的现象.主要原因：负载短路；机械部位有卡住；逆变模块损坏；电动机的转矩过小等原因引起.处理方法：检查电机负载是否短路；检查机械传动装置是否卡住；检查逆变模块是否发生短路;检查启动转矩是否太小；如果使用了编码器,检查编码器传递数据是否准确(可从参数里先把编码器去掉,再运行,查看电流是否正常).2.9实例9故障现象：有一台ABB ACS800-07-0120-3变频器重新启动时,开不立即跳闸,而是在加速时跳闸,控制盘上显示：OVERCURRENT(231额出电流过大.主要原因：加速时间是否设置太短.电流上限设置是否太小.设置参数组22ACCEL DECEL 检测逆变器半导体元件、电流互感器和驱动板回路.处理方法：检查加速时间和减速时间参数设定是否太短,将变频器设置参数2202 ACCELER TIME^速时间)和2203 DECELER TIME减速时间)重新迎行放大设定.更换损坏的逆变模块IGBT和驱动板.3结束语在变频器的常见故障中,由其外围电路引起的故障所占比例较大,在日常维保时,应注意检查电网电压,改善变频器、电机及线路的周边环境条件,定期去除变频器内部灰尘, 通过增强设备管理最大限度地降低变频器的故障率. 同时经过多年的使用,针对其存在的问题阐述了ABB ACS800变频器使用中常见故障的处理方法, 从而有效确实保ABB变频器的正常运行,发挥其应有的性能,表达其优越性.达对于其它单位使用同种型号的变频器的故障处理有一定的借鉴作用.ABB变频器维修中,客户经常会提供一些故障代码, 但是工程师搞不懂这些故障代码出现时,应该怎样处理检查,所以要判定机器故障,首先我们就要知道ABB变频器ACS800报故障代码的含义,这样才能够更快更准的判断其故障, 急时解决问题,防止更多的损失.以下基本是所有可能引起过流的原因了,具体要结合现场的实际工艺、设备和环境情呀分析.ABB变频器ACS800报故障2310处理方法：一、1忽然的负载改变或堵转.［1］检查负载、电机电流和系统的机械局部.2. 闭合输出接触器. |［1］如果使用了输出接触器,那么应先停止变频器的调制,再断开接触器.注意：SCALAR模式下无此限制.3. 电机连接错误.（星角连接）［1］检查电机铭牌上的电机电压与连接方式,开与99组参数相比拟.4. 过短的斜坡时间,以至于过流控制器没有足够的控制时间.［1］检查负载开增加斜坡时间.5. 电机的速度或转矩振荡.［1］由速度给定引起：检查速度给定值是否振荡.［2］由转矩给定引起：检查转矩给定是否振荡.［3］由速度响应的过补偿引起：检查速度调节器的参数设定. （在某些情呀下,自整定不一定能带来令人满意的结果.）匚二［4］由过高的反应滤波时间引起.［5］由错误的脉冲编码器值引起：检查脉冲编码器的波形开且检查脉冲数.［6］由电机模型引起：从电机铭牌获得正确的电机数据开且对照99组参数.6. 输出短路：损坏的电机电缆或电机.［1］检查电机和电机电缆的绝缘.［2］分断电机电缆与变频器的连接,在标量模式下运行变频器,如果变频器不跳闸,那么说明变频器是好的.7. 接地电网中的输出接地故障.［1］检查开用高阻表或绝缘表测量电机和电机电缆.8. 错误的电机和传动选型.［1］检查电机额定电流值是否位于. ［注意DTC模式下1/6~2;标量模式下0~2］.［2］检查输出电流、转矩和极限字.9. 功率因数校正电容器和浪涌吸收器.［1］确认电机电缆上没有功率因数校正电容器和浪涌吸收器.10. 脉冲编码器连接.检查脉冲编码器、脉冲编码器接线（包含相序）和xTAC模块.11. 不正确的电机数据.［1］根据电机铭牌检查开校正电机数据.12. 不正确的逆变器类型.［1］比拟传动的铭牌与软件参数.13. RMI.板与RINT/AINT及AGDR板之间无通讯.［1］检查开更换光纤.［2］检查扁平电缆.14. 标量控制模式下的过流［1］检查开更换电流互感器.［2］检查输出电流、转矩和极限字.15. 内部故障.[1] 检查开更换电流传感器.[2] 更换xINT板.[3] 确认扁平电缆是否正确连接.[4] 更换INTs板和xPBU板之间的所有光纤.（开行连接的情呀下）16、ACS800的变频器报2310是过流故障,检查电机电缆是否破损,电机是否不转, 2310和变频器的关系不大,根本肯定是电机和电缆的问题.。

ABB 变频器（ ACS800）维修故障原因及解决方法更新时间： 2013-09-09 10:31:31??本源：变频器维修技术ABB变频器（ ACS800）维修故障原因及解决方法以下：故障代码AI < MIN FUNC (8110) (programmableFault Function 30.01)BACKUP ERROR 故障原因解决方法模拟控制信号低于最小同意值。

检查模拟控制信号的传输标准可否一致。

可能由于不正确的信号标准或控制电缆检查控制电缆的连接。

出现故障。

检查 Fault Function 参数。

在恢复 PC 积蓄的传动参数备份时出错。

重试。

检查连接。

检查参数与传动单元可否般配。

检查电阻过载保护功能的参数设置( 拜会参数组27BC OVERHEAT制动斩波器过载。

停止传动，冷却斩波。

BRAKE CHOPPER)(7113)器。

检查制动周期可否满足同意值。

检查传动单元的交流供电电源未超载。

CTRL B TEMP(4110)控制板温度低于 -5 ~ 0 °C 或高出 +73~检查通风细风机运转状况。

BRAKE ACKN(ff74) BR BROKEN(7111)BR OVERHEAT (7112)BC SHORT CIR (7113)BR WIRING (7111)82 C°的范围。

拜会参数组 42 BRAKE CONTROL。

无法猜想的制动确认信号状态。

检查制动确认信号的连接。

制动电阻器的电阻等级太高。

制动电阻器没有连接或已经损坏检查电阻器和电阻器的连接。

制动电阻器的电阻等级太高。

检查电阻等级可否满足规定，拜会《BrakeChopper User'sManual (code: 3AFE64273507 【英文】 )》。

检查电阻过载保护功能的参数设置( 拜会参数组 27制动电阻器过载。

停止传动，冷却电阻BRAKE CHOPPER)。

器。

检查制动周期可否满足同意值。

ABB ACS800变频器调试及故障处理【摘要】ACS800变频器广泛应用于港口设备的起升机构，然而由于其结构复杂，内部硬件排列紧密，体积大，重量大，委外维修价格昂贵，且维修周期长，为日常维修和更换带来了许多难题。

以往我们都是提前购买一台变频器作为备用，然而随着设备使用年限的增加，故障率不断增加，单依靠一台备用变频器和单依靠委外维修，已不能满足当前现场作业的设备使用要求。

一旦出现故障，将造成设备长时间停车，严重影响一线船舶作业。

因此，对变频器冲熟知变频器的内部硬件及参数，掌握其调试及常见故障的处理方法是及其重要的。

【关键词】ACS800变频器原理；故障处理；调试；参数修改1 引言ACS800变频器主要用在我港口场桥的起升机构，仅场桥就有20台，随着使用年限的增长，在运行过程中，变频器内部出现一些故障。

由于其价格昂贵，购买周期长，严重影响设备的正常使用及现场生产的正常进行。

当变频器出现大的故障时，不能单依靠送厂家维修，而是在提高自己技术水平的前提下，实现变频器不离开设备，对变频器进行现场拆检、维修及调试，这样即节约了委外维修的费用，又消除了更换变频器过程中存在的安全隐患，而且节约宝贵的时间，因此，熟知变频器的内部结构及常见故障的处理方法是非常必要的。

维修调试变频器，必须要对这种类型的变频器控制原理及硬件构成控制原理做到心中有数，这样，在维修过程中才能做到得心应手，井然有序。

ACS800变频器由以下几部分组成：电源输入、电源输入保护回路、整流、逆变、充电电容、电阻能耗。

它与安川变频器最大的区别是在变频器的充电电阻上。

这里需要特备注意的是ACS800变频器充电电阻是与一个二极管串联，通过二极管的单向导电性来实现启动电阻的切换的，而安川变频器是通过充电电阻与一个接触器并联，通过接触器来实现电阻的切换，认识到这一点是至关重要的。

如果忽略这一点将会造成，在测量整流桥IGBT好坏时，由于测量这一相与其他两相测量值不平衡，使我们误认为这相IGBT已损坏，影响我们的维修思路，浪费宝贵时间。

产业科技创新　Industrial Technology Innovation 28Vol.1　No.23产业科技创新　2019，1（23）：28~29Industrial Technology Innovation ABB ACS800系列变频器常见故障原因分析及处理维修探讨仇　鑫（南京高精齿轮集团有限公司，江苏　南京　210000）摘要：变频器是工业生产中广泛应用的一种交流传动调速设备，其结构复杂，部件较多，若是出现故障需要投入大量的时间进行维修，影响到生产工作的正常开展。

因此为了保障其持续稳定的运行，需要加强对变频器故障的分析研究，掌握其原因。

本文将以ABB ACS800系列变频器为例，结合实际案例对其常见故障原因以及维修处理措施进行探讨，并进一步阐述设备维护保养的措施。

关键词：变频器；故障处理；原因；维护保养中图分类号：TM921.51　文献标识码：A 文章编号：2096-6164（2019）23-0028-02在工业生产作业中，ABB ACS800系列变频器经过长期的运行之后不可避免的会出现一些故障问题，考虑到设备价格昂贵且更换不便，因此通常会采取维修和保养措施使其恢复正常运行。

因此对于广大企业而言，应加强对变频器故障维修工作的重视，以先进技术为支撑，做好现场检修工作，促进生产效率的提升。

1　ABB ACS800系列变频器的常见故障及其原因分析ABB ACS800系列变频器的主电路是由电源输入、电源输入保护电路、逆变、充电电容、电阻能耗以及整流等部分构成的。

其充电电阻与二极管相串联，实现单向导电以启动电阻。

如下图所示为变频器充电电阻。

图1　充电电阻在实际生产中，ABB ACS800系列变频器的常见故障主要有以下几种：其一，充电电阻烧坏。

在变频器运行的过程中，充电电阻所发挥的作用是限流。

当电源接通之后，充电电容会开始充电，若限制电流过大就可能会导致充电电阻被烧坏。

除此之外，能耗电阻接地或是短路也会导致充电电阻损坏。

摘要：本集团热电分厂许多重要设备都使用了abb acs800变频器，合理的使用和维护变频器对于电气检修人员来说至关重要。

为不影响安全生产，防患于未然，对abb 800变频器的故障原因分析及处理分析显得尤为重要。

关键词：abb 变频器；故障现象；原因分析；处理方法一、abb 800变频器的故障原因分析（一）变频器外部引起的故障1.变频器的工作环境温度是影响电子器件寿命及可靠性的重要因素，可安装散热装置并避免日光直射；振动是对电子器件造成机械损伤的主要原因，可安装在振动冲击较小的部位或者采用橡胶等避振措施；潮湿、腐蚀性气体及尘埃等会造成电子器件生锈、接触不良、绝缘降低而形成短路，可对控制柜进行防腐防尘处理，并采用封闭式结构。

定期进行清灰、除尘工作，有条件可装设空调，进行除湿降温。

2.电磁感应干扰3. 电源异常电源异常大致分以下3种，即缺相、低电压、停电，有时也出现它们的混合形式。

如果附近有直接起动电动机和电磁炉等设备，应和变频器供电系统分离，减小相互影响。

对于要求瞬时停电后仍能继续运行的场合，除选择合适价格的变频器外，还应预先考虑负载电机的降速比例。

对于要求不能停止运行的设备，要对变频器加装自动切换的不停电电源装置。

4. 雷击、感应雷电雷击或感应雷击形成的冲击电压有时也能造成变频器的损坏。

此外，当电源系统一次侧带有真空断路器时，断路器开闭也能产生较高的冲击电压。

为防止因冲击电压造成过电压损坏，通常需要在变频器的输入端加压敏电阻等吸收器件，保证输入电压不高于变频器主回路期间所允许的最大电压。

5. 振动、噪声（二）变频器内部引起的故障1.参数设置引起的故障应多注意电动机参数、变频器控制方式和启动方式的设定等，若发生参数设置故障，可根据故障代码或产品说明书进行参数修改，必要时可恢复出厂值，重新设置。

2. 过电流和过载如果变频器一上电就报过流故障，可能是整流桥或逆变管损坏，需予以更换；若去掉电动机不再报警，可能是变频器和电机间存在断路；若运行中，出现机械卡死、重载、加速时间设置过短或负载突变也有可能引起过流，应从上述可能性逐一排查。

ACS800-67变频器的常见故障原因及处理办法故障名称故障原因解决办法AC OVERVOLTAGE电网电压的测量值太高1，检查参数30.05: AC OVERVOLT TRIP 设置是否过低，经验设定值约为770V；2，检查参数99.27: MAX MEAS FLUX [Wb]的设置是否过大，默认固定值为2.44。

3，用万用表测量电网电压真实值是否过高。

AC UNDERVOLTAGE电网电压的测量值太低1，检查参数 30.06AC UNDERVOLT TRIP 的设定值是否过高，经验设定值约为600V。

2，检查参数99.27: MAX MEAS FLUX [Wb]的设置是否过小，默认固定值为2.44。

3，用万用表测量电网电压真实值是否过低。

4，如果此故障是伴随STATOROVERCURRENT同时发生，应该是由于电流互感器线缆端子S1和S2接反造成的。

CH0 COMM FAULT 或是 COMM MODULE FAULT 传动单元和连接到通道0的外部控制系统间的通讯丢失。

1，检查参数98.02: COMM MODULE 是否设置为FBA DSET 10。

2，检查51参数设置是否正确，参数51.06: DATASET INDEX也应设置为FBA DSET 10。

3，检查光纤通讯链路上的硬件连接是否有插反，虚接的情况存在，以及通讯链路上的硬件是否有损坏，24V直流电源是否正常供给。

4，按现场总线模块的复位按钮（或断控制电）进行复位一次。

5，当上位控制器正常，仍报此故障，需要检查TOGGLE BIT.因为在参数70.25/70.26设定了一个TOGGLE位，70.25缺省为701（控制字），70.26缺省为15。

所以当上位程序发的控制字没有写15位，就会一直报此故障。

如果参数7.01（二进制）第15位不是等频率的0，1变化，把参数70.26改为0，即变频器不再监控上位机！CH1 COM FAULT I/O 通讯故障或检测到通道CH1 的通讯故障 1，检查INU控制板（NDCU-33C）中 NIOC I/O 板和AM33C 板的光纤连接是否正常。

慧博工程师根据多年ABB变频器维修的经验，尤其是对ACS800变频器维修的报警信息汇总，得出了以下的一些心得：ACS 800产生的警告信息警告原因解决方法ACS 800 TEM(4210)ACS 800部温度过高。

温度过高的警告信息在变频器模块温度超过115°C时产生。

检查环境条件；检查通风条件和风机运行状态。

检查散热器的散热片，清除灰尘。

检查电机功率是否合适。

< MIN FUNC(8110)模拟控制信号低于最小允许值。

可能原因：错误的信号标准；或控制电缆出错。

检查模拟控制信号标准。

检查控制电缆。

检查参数30.01。

BACKUP USED PC存储的传动参数备份文件正被下装使用。

等待，直到完成下装任务BRAKE ACKN(ff74)意外的制动器确认信号。

参见参数组42 BRAKE CONTROL.检查制动器确认信号。

BR OVERHEAT(7112)制动电阻器过载。

停止传动，让电阻器冷却下来。

检查电阻器过载保护功能的参数设置(参见参数组27 BRAKE CHOPPER)。

检查制动周期满足允许围。

CALIBRA REQ要求校正输出电流互感器。

如果传动在标量控制模式(参数99.04)或标量启动性能处于开状态(参数21.08)，在启动时就显示这一信息。

校正自动开始。

等一阵时间。

CALIBRA DONE对输出电流互感器的校正完毕。

继续正常操作。

CHOKE OTEMP(ff82)传动输出滤波器的温度过高。

在启动传动单元过程中使用监控。

停止传动，让它冷却。

检查环境温度。

检查滤波器风机的旋转方向以及通风条件。

COMM MODULE(7510)传动单元和主机之间失去通讯检查现场总线的通讯状态。

参见“现场总线控制”章，或现场总线适配器手册。

检查参数设置：-组51 (用于现场总线适配器)-组52 (用于标准Modbus总线)检查电缆连接。

检查总线主控是否配置不当，或不发送/接收信息。

DC OVERVOLT(3210)中间电路直流电压过高。

ABB变频器ACS800系列常见故障与维护分析摘要：ABB变频器ACS800系列较多的应用于起升机构当中，但是随着使用时间的不断延长，在运行过程中会出现各种故障，维修和保养需要耗费较长的时间，甚至可能会造成设备长时间处于停车状态。

本文对ABB变频器ACS800系列较为多见的故障进行分析，对维修和养护方法进行阐述，希望为变频器的安全高效利用提供参考。

关键词：ABB变频器；ACS800系列；常见故障；维护变频器是一种集合了电力电子、计算机、自动化控制等不同学科技术的电气装置，主要的功能是对交流电动机的速度进行调节和控制，其在速度调节范围、动态静态品质、系统功能保护、过程自动控制等方面具有显著的优势，因此在工业生产的各个领域获得了广泛的应用。

但是由于其结构相对复杂，故障处理难度较高，需要技术人员熟练掌握常见故障的处理方法，从而避免出现长时间的停车问题。

一、ACS800系列变频器的硬件构成和工作原理ACS800系列变频器主要由电源输入、保护回路、整流、逆变、充电电容等几个部分构成，其核心控制原理是直接转矩，指的是在变频器内部以交流异步电动机为基础进行软件数学模型的搭建，结合实际测定的直流母线电压、电流等计算获得电机转矩以及定子的磁通值，并将所得参数数值引入到控制单元的开关状态当中。

变频器需要单独设定开关状态，说明能够获得处于最佳状态的开关组合，并结合负载的改变行程快速动态的扭矩响应，完成对电动机转动速度和转矩的动态管理。

二、常见故障和处理（一）充电电阻烧坏当变频器充电电容处于充电状态时，电流如果太大，就需要充电电阻发挥作用，起到限流的目的。

相较于安川变频器，ACS800系列变频器充电电阻的硬件回路具有一定的特殊性，主要是利用电阻跟二极管在W相上进行串联，而安川变频器是在母线上利用电阻和接触器进行并联，但是在作用上是相同的[1]。

当充电电阻被烧坏以后，电路板将会失去电力供应，手操器会处于黑屏状态，主要的电阻烧坏原因包括能耗电阻短路或者接地、IGBT短路、逆变单元短路等，其中，能耗电阻出现问题的概率较高，因此在变频器日常使用中，要安排工作人员定期对其进行检查和除尘。

ABB变频器ACS800系列常见故障与维护对策摘要：变频器（Variable-frequency Drive，VFD）采用到了微电子技术与变频技术，它通过改变电机工作电源频率这一方式来精确控制交流电动机电力控制设备，一台完整的变频器中应该包括了交流变直流（整流）、直流变交流（逆变）、滤波、制动单元、检测单元、制动单元、微处理单元等等源部件以及模块单元。

变频器在降低电机启动过程中所造成的冲击载荷，有效控制电机速度，拉长启动时间，将电流转化平缓等等方面是具有突出作用的。

本文中所探讨的是ABB变频器中的ACS800系列，深入了解了它的生产工作基本原理与硬件组成结构，并着重对它的常见故障、维修方法与维护保养对策进行一一阐释。

关键词：ABB变频器；基本工作原理；硬件组成结构；常见故障；维修；保养ABB变频器是由美国ABB集团所研发、生产和销售的知名品牌变频器。

它主要用于控制、调节三相交流异步电机速度，整体性能表现稳定，组合功能丰富，拥有高性能的矢量控制技术与低速高转矩输出技术做支撑，且它的过载能力与动态特性表现也非常突出。

一、关于ACS800系列变频器（一）ACS800系列变频器的基本概述ACS800系列变频器是ABB公司在2015年所研发的一款优秀调速变频器，该系列变频器产品在全功率范围内统一使用了相同的控制技术，例如它的启动向导、DTC控制、自定义编程、通用接口、通用备件等等技术应用就非常优秀灵活。

同时它还能应用于选型、调试与维护操作，是经典的通用软件工具。

ACS800变频器拥有核心技术—DTC（Direct Torque Control），即直接转矩控制，该技术目前被认为是行业领域中最为先进的交流异步电机控制技术方法，它拥有ABB公司专利，可为变频技术应用流程提高较高精度的动静态速度与转矩控制，也可建立启动力矩较长的电机电缆生产运营体系。

ACS800变频器未采用编码器，但它依然能够在负载突变、输入电源突变影响状况下保持优秀的控制精度，所以说整体看来DTC的性能表现相当稳定，这也让ACS800系列变频器广泛应用于不同工业生产领域中。

ACS800型变频器存在的问题及解决方法摘要:本文结合通辽发电总厂生产运行与检修实践，对生产运行过程中变频器常见的一些故障及处理方法做初步的分析与探讨。

关键词：变频器电动机输出信号一、引言目前，变频器以其智能化、数字化、网络化等优点越来越受到人们的青睐。

随着变频器在我厂的使用，近几年来暴露出来的问题也越来越多，在2011年1号炉大修中，将给煤机富士变频器更换成ABB公司生产的ACS800型变频器，本文针对变频器所发生的缺陷，进行了仔细研究，对如何处理类似问题进行了分析，希望对运行和检修人员判断和处理故障有所帮助。

二、谐波问题及其对策变频器的输出电压中确实含有除基波以外的其他谐波。

较低次谐波通常对电机负载影响较大，引起转矩脉动，而较高的谐波又使变频器输出电缆的漏电流增加，使电机出力不足，故变频器输出的高低次谐波都必须抑制。

由于变频器的整流部分采用二极管不可控桥式整流电路，中间滤波部分采用大电容作为滤波器，所以整流器的输入电流实际上是电容器的充电电流，呈较为陡峻的脉冲波，其谐波分量较大。

为了消除谐波，可采用以下对策:（1）增加变频器供电电源内阻抗通常情况下，电源设备的内阻抗可以起到缓冲变频器直流滤波电容的无功功率的作用。

这种内阻抗就是变压器的短路阻抗。

当电源容量相对变频器容量越小时，则内阻抗值相对越大，谐波含量越小；电源容量相对变频器容量越大时，则内阻抗值相对越大，谐波含量越大。

所以选择变频器供电电源变压器时，最好选择短路阻抗大的变压器。

（2）安装电抗器安装电抗器实际上从外部增加变频器供电电源的内阻抗。

在变频器的交流侧安装交流电抗器或在变频器的直流侧安装直流电抗器，或同时安装，抑制谐波电流。

（3）专用滤波器该专用滤波器用于检测变频器谐波电流的幅值和相位，并产生一个与谐波电流幅值相同且相位正好相反的电流，通到变频器中，从而可以非常有效地吸收谐波电流。

三、发热问题及其对策变频器的发热是由内部的损耗产生的。

由于ABB变频器在中国市场还是有一个十分庞大的销售量，包括一些早期使用的ACS510,ACS530,ACS550, ACS580，ACS800也已进人故障多发期，在使用中必然会碰到许多问题，接下来我们就举例介绍一下ACS800常见故障。

一、诊断显示1，红灯亮-故障传动监测到一个严重的问题或故障之后，可能会作出下列反应：（1）点这传动单元上的红色LED指示灯（LED亮或闪烁）。

（2）在故障字参数（0305到0307）里设置对应位。

（3）控制盘显示故障代码。

（4）电机停止（如果正在运行）。

控制盘上的故障代码显示是暂时的，按下列任何一键可清除故障信息：MENU（菜单）、ENTER（进入）、UP（上）或DOWN（下）。

如果故障依然存在，故障信息会在几秒钟后再次出现。

2、绿灯闪烁-报警不太严重的错误，称为报警，诊断显示是建议性的。

出现不太严重的错误时，传动单元通常用下列方式报告发现异常：（1）传动单元上绿LED指示灯闪烁（不适用于来自于控制盘操作错误引起的报警）。

（2）报警字参数（0308或0309）的相应位。

（3）利用控制盘查看报警代码和信息。

几秒钟后报警信号会从控制盘上消失。

但是只要报警情况存在，报警信息将周期性的返回到控制盘上。

二、故障排除1、过流输出电流过大。

检查和排除：电机过载；加速时间过短；电机故障，电机电缆故障或接线错误。

2、过温散热器过温。

温度达到或超过极限值：检查和排除①风扇故障②空气流通受阻③散热器积尘④环境温度过高⑤电机负载过大。

3、短路短路故障。

检查和排除：①电机电缆或电机短路。

②供电电源扰动。

4、IGBT过载原因：IGBT与外壳温度计接点过多。

该警告可以保护IGBT，可在电机电缆短路时激活。

措施：①检查电机电缆。

②检查环境条件。

③检查气流和风机的运转。

④检查散热器片，除去其中沉积的灰尘。

⑤对比传动功率检查电机功率。

机器其它故障问题还请详细咨询杭州联凯机电工程有限公司成立于2011年，是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。

ACS800常见故障1、参数Par1.04是MOTOR SPEED(电机转速)。

2、需要查看逆变器软件版本应查询(Par 4.01)。

3、查看ABB ACS800的主控制字应该查询(Par7.01)。

4、ACS800系统程序中数字量输⼊位于第（10）参数组。

5、在ACS800系统程序中，关于电机启停⽅式的设定是在第21参数组，通过（Par21.01）选择电机的启停⽅法，如果需要⽐较⾼的启动转矩应选择（DC MAGN）启动⽅式。

6、在ACS800系统程序中，如何定义加减速时间？在第22参数组中，通过设定Par22.01（加速时间）、Par22.02（减速时间）和Par22.03（加减速乘法器）来定义加减速时间。

7、在ACS800系统程序中如何将加减速斜坡的形状由线型斜坡改为S型斜坡？将参数Par22.05(SHAPE TIME)由0.00s改为0.01s…1000.00s之间的任何⼀个数据即可将加减速斜坡的形状由线型斜坡改为S型斜坡。

8、在ACS800系统软件中如何激活速度控制器的⾃动调节功能？将参数Par24.01(PI TUME)设置为1即可激活激活速度控制器的⾃动调节功能。

9、在ACS800系统软件中激活速度控制器⾃动调节后更新哪些参数？由于该调节给予机械时间常数的估计值，激活速度控制器⾃动调节后将更新Par24.03 KPS（速度控制器的相对增益）,Par24.09 TIS（速度控制器的积分时间）和Par24.15 ACC COMP DER TIME（加速度补偿的滤波时间）。

10、在ACS800系统软件中，如果已经激活电机电缆热保护功能，在何种情况下会出现CABLE TEMP报警和故障信号？如果电缆温升超过102%，系统会给出⼀个CABLE TEMP 报警信号；如果温升超过106%，传动将给出CABLE TEMP故障信号。

11、在ACS800系统软件中，第51参数组的名称和功能分别是什么？第51参数组是MASTER ADAPTER,即现场总线适配器设置，该组参数定义了现场适配器模块的通信参数。
