下载文档原格式

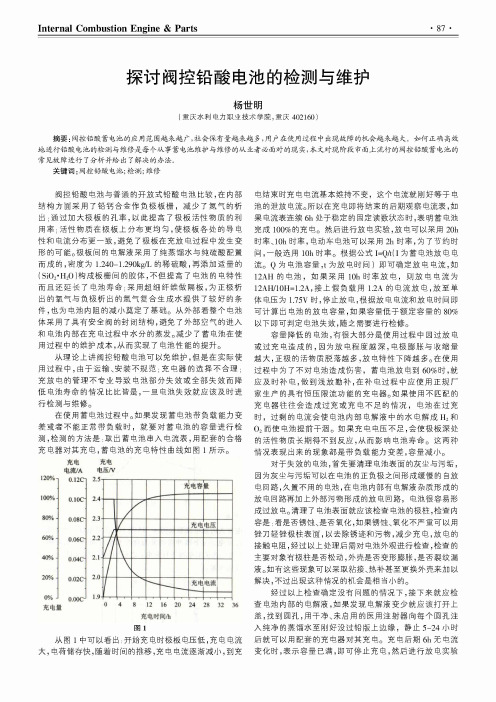

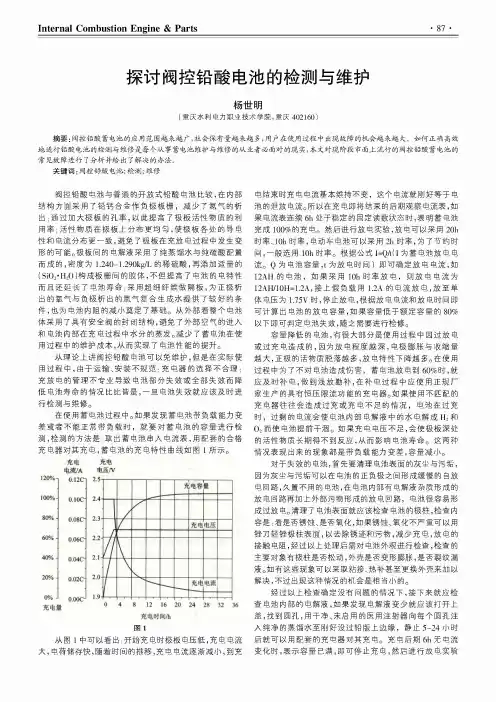

Internal Combustion Engine & Parts• 87•探讨阀控铅酸电池的检测与维护杨世明(重庆水利电力职业技术学院，重庆402160)摘要：阀控铅酸蓄电池的应用范围越来越广，社会保有量越来越多，用户在使用过程中出现故障的机会越来越大。
如何正确高效 地进行铅酸电池的检测与维修是每个从事蓄电池维护与维修的从业者必面对的现实，本文对现阶段市面上流行的阀控铅酸蓄电池的 常见故障进行了分析并给出了解决的办法。
关键词：阀控铅酸电池;检测；维修阀控铅酸电池与普通的开放式铅酸电池比较，在内部结构方面采用了铅钙合金作负极板栅，减少了氢气的析出；通过加大极板的孔率，以此提高了极板活性物质的利用率；活性物质在极板上分布更均匀，使极板各处的导电性和电流分布更一致，避免了极板在充放电过程中发生变形的可能。
极板间的电解液采用了纯蒸馏水与纯硫酸配置而成的，密度为1.240-1.290kg/L的稀硫酸，再添加适量的(SiO2*氏0 )构成板栅间的胶体，不但提高了电池的电特性而且还延长了电池寿命；采用超细纤维做隔板，为正极析出的氧气与负极析出的氢气复合生成水提供了较好的条件，也为电池内阻的减小奠定了基础。
从外部看整个电池体采用了具有安全阀的封闭结构，避免了外部空气的进入和电池内部在充电过程中水分的蒸发。
减少了蓄电池在使用过程中的维护成本，从而实现了电池性能的提升。
从理论上讲阀控铅酸电池可以免维护，但是在实际使用过程中，由于运输、安装不规范；充电器的选择不合理；充放电的管理不专业导致电池部分失效或全部失效而降低电池寿命的情况比比皆是，一旦电池失效就应该及时进行检测与维修。
在使用蓄电池过程中。
如果发现蓄电池带负载能力变差或者不能正常带负载时，就要对蓄电池的容量进行检测，检测的方法是：取出蓄电池串入电流表，用配套的合格充电器对其充电，蓄电池的充电特性曲线如图1所示。
从图1中可以看出：开始充电时极板电压低，充电电流大，电荷储存快，随着时间的推移，充电电流逐渐减小，到充电结束时充电电流基本维持不变，这个电流就刚好等于电 池的泄放电流。

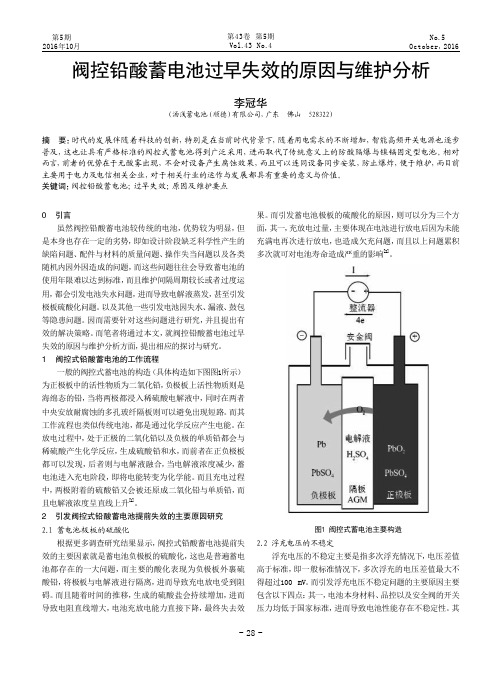

第5期2016年10月No.5October，2016第43卷 第5期Vol.43 No.40 引言虽然阀控铅酸蓄电池较传统的电池，优势较为明显，但是本身也存在一定的劣势，即如设计阶段缺乏科学性产生的缺陷问题、配件与材料的质量问题、操作失当问题以及各类随机内因外因造成的问题，而这些问题往往会导致蓄电池的使用年限难以达到标准，而且维护间隔周期较长或者过度运用，都会引发电池失水问题，进而导致电解液蒸发，甚至引发极板硫酸化问题。
以及其他一些引发电池因失水、漏液、鼓包等隐患问题。
因而需要针对这些问题进行研究，并且提出有效的解决策略。
而笔者将通过本文，就阀控铅酸蓄电池过早失效的原因与维护分析方面，提出相应的探讨与研究。
1 阀控式铅酸蓄电池的工作流程一般的阀控式蓄电池的构造（具体构造如下图图1所示）为正极板中的活性物质为二氧化铅，负极板上活性物质则是海绵态的铅，当将两极都浸入稀硫酸电解液中，同时在两者中央安放耐腐蚀的多孔玻纤隔板则可以避免出现短路。
而其工作流程也类似传统电池，都是通过化学反应产生电能。
在放电过程中，处于正极的二氧化铅以及负极的单质铅都会与稀硫酸产生化学反应，生成硫酸铅和水，而前者在正负极板都可以发现，后者则与电解液融合，当电解液浓度减少，蓄电池进入充电阶段，即将电能转变为化学能。
而且充电过程中，两极附着的硫酸铅又会被还原成二氧化铅与单质铅，而且电解液浓度呈直线上升[1]。
2 引发阀控式铅酸蓄电池提前失效的主要原因研究2.1 蓄电池极板的硫酸化根据更多调查研究结果显示，阀控式铅酸蓄电池提前失效的主要因素就是蓄电池负极板的硫酸化，这也是普遍蓄电池都存在的一大问题，而主要的酸化表现为负极板外裹硫酸铅，将极板与电解液进行隔离，进而导致充电放电受到阻碍。
而且随着时间的推移，生成的硫酸盐会持续增加，进而导致电阻直线增大，电池充放电能力直接下降，最终失去效果。
而引发蓄电池极板的硫酸化的原因，则可以分为三个方面，其一，充放电过量，主要体现在电池进行放电后因为未能充满电再次进行放电，也造成欠充问题，而且以上问题累积多次就可对电池寿命造成严重的影响[2]。
浅谈阀控密封型铅酸蓄电池的维护保养本文分析了直流系统特点、直流系统的维护现状、维护保养常见问题以及蓄电池维护措施，阐述阀了控式蓄电池的日常运行及维护中容易忽视的问题，提出要按照行业标准规定的测试方法定期对蓄电池进行检测和运行维护，保证直流系统安全稳定运行，从而保障电力系统的安全运行。
标签：阀控蓄电池；充放电；维护保养引言：直流电源是变电站运行的重要组成部分，供给控制、信号、保护、自动装置、交流不停电电源及事故照明等的直流用电。
它在变电站中是一个独立的电源，不受交流的影响，在全站失电的情况下，仍能保证控制、信号、保护、自动装置等电源以及事故处理工作。
因此它的可靠性直接影响到变电站的安全运行，直流系统及安装质量对直流电源特别是蓄电池的可靠运行影响很大。
一、直流系统特点蓄电池是一种储能装置，它能把电能转化为化学能储存起来，又能把储存的化学能转化为电能。
这种可逆的转换过程是通过充、放电循环来完成的，而且可以多次循环使用，使用方便，且有较大的容量。
早期的电力直流系统受当时技术条件的限制，变电站直流设备为硅整流电容补偿直流电源，电池为开口式防酸蓄电池。
投运较早、运行时间较长的变电站直流设备老化严重，给变电站的安全、可靠运行带来了严重的威胁。
有的变电站以前因直流电源发生过事故，因直流系统经常发生问题，缺陷较多，有的缺陷无法处理，致使直流系统长期处于“带病”运行状态，存在许多不安全隐患。
近几年，工业发达国家新建或改造电厂和变电站已全部采用高频开关电源，其蓄电池亦全部采用免维护蓄电池。
免维护密封铅酸蓄电池，简称阀控蓄电池或VRLA电池，开始得到广泛应用。
二、直流系统的维护现状当电网发生事故时，必然使交流输入电压下降，当充电模块不能正常工作时，就由蓄电池无间断的向直流母线送电，不影响直流电源屏的对外功能，保证二次设备和断路器的正确动作，确保电网的安全运行。
而作为最后保障的蓄电池，其容量的不足将会产生严重后果。
所以，蓄电池的重要性就就可想而之了，其维护一直是大家最为关心的问题。

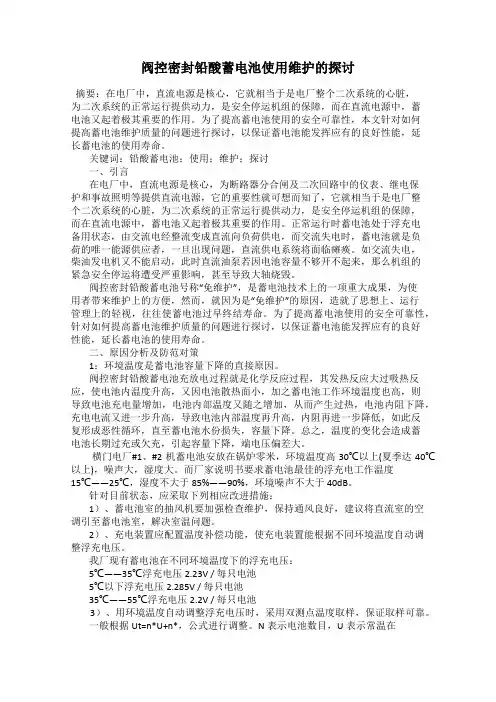

阀控密封铅酸蓄电池使用维护的探讨摘要：在电厂中，直流电源是核心，它就相当于是电厂整个二次系统的心脏，为二次系统的正常运行提供动力，是安全停运机组的保障，而在直流电源中，蓄电池又起着极其重要的作用。
为了提高蓄电池使用的安全可靠性，本文针对如何提高蓄电池维护质量的问题进行探讨，以保证蓄电池能发挥应有的良好性能，延长蓄电池的使用寿命。
关键词：铅酸蓄电池；使用；维护；探讨一、引言在电厂中，直流电源是核心，为断路器分合闸及二次回路中的仪表、继电保护和事故照明等提供直流电源，它的重要性就可想而知了，它就相当于是电厂整个二次系统的心脏，为二次系统的正常运行提供动力，是安全停运机组的保障，而在直流电源中，蓄电池又起着极其重要的作用。
正常运行时蓄电池处于浮充电备用状态，由交流电经整流变成直流向负荷供电，而交流失电时，蓄电池就是负荷的唯一能源供应者，一旦出现问题，直流供电系统将面临瘫痪。
如交流失电，柴油发电机又不能启动，此时直流油泵若因电池容量不够开不起来，那么机组的紧急安全停运将遭受严重影响，甚至导致大轴烧毁。
阀控密封铅酸蓄电池号称“免维护”，是蓄电池技术上的一项重大成果，为使用者带来维护上的方便，然而，就因为是“免维护”的原因，造就了思想上、运行管理上的轻视，往往使蓄电池过早终结寿命。
为了提高蓄电池使用的安全可靠性，针对如何提高蓄电池维护质量的问题进行探讨，以保证蓄电池能发挥应有的良好性能，延长蓄电池的使用寿命。
二、原因分析及防范对策1：环境温度是蓄电池容量下降的直接原因。
阀控密封铅酸蓄电池充放电过程就是化学反应过程，其发热反应大过吸热反应，使电池内温度升高，又因电池散热面小，加之蓄电池工作环境温度也高，则导致电池充电量增加，电池内部温度又随之增加，从而产生过热，电池内阻下降，充电电流又进一步升高，导致电池内部温度再升高，内阻再进一步降低，如此反复形成恶性循环，直至蓄电池水份损失，容量下降。
总之，温度的变化会造成蓄电池长期过充或欠充，引起容量下降，端电压偏差大。
阀控式密封铅酸蓄电池的工作原理和维护工作原理：阀控式密封铅酸蓄电池的工作原理基于铅酸电池的化学反应。
在充电状态下，电池内的负极板（铅）上生成二氧化铅，正极板（二氧化铅）还原为铅，同时，在电解液中形成硫酸铅。
而在放电状态下，正负极板之间的化学反应反转，二氧化铅还原为铅，同时电池释放出电能。
然而，阀控式密封铅酸蓄电池与普通铅酸蓄电池的区别在于，它具有自密封的特点。
密封结构可以控制气体的扩散和液体的蒸发，使得电池能够保持足够的电解液，同时阻止外部空气进入电池内部。
这使得阀控式密封铅酸蓄电池具有更长的寿命和更高的安全性能。
维护：1.温度控制：电池的工作温度应在20℃-25℃范围内，避免过高或过低的温度。
高温会加速电解液的蒸发，降低电池的寿命，低温则会降低电池的容量和输出功率。
2.充电状态：尽量保持电池处于充满状态，可以通过定期充电或充电器进行维护充电来实现。
如果长时间不充电，电池内的自放电会导致电池电量逐渐减少。
3.清洁维护：定期检查电池表面的污物，如有必要可以用湿布或软刷进行清洁。
同时检查电池连接器和线缆的接触是否良好，如有松动或腐蚀应及时修复或更换。
4.定期检查电池状态：通过测量电池的开路电压、内阻、容量等参数，可以了解电池的健康状态。
如果发现电池存在异常，如充电时间延长、容量下降等，应及时进行维修或更换。
5.安全措施：在维护电池时应注意安全，及时清理电池周围的杂物和易燃物，避免因外界因素引起的安全问题。
同时，正确使用充电器以防止过度充电或过度放电。
总之，阀控式密封铅酸蓄电池以其自密封、阀控和免维护的特点，成为一种非常理想的蓄电池选择。
通过了解其工作原理和维护要点，可以更好地使用和保护阀控式密封铅酸蓄电池，延长其使用寿命，提高电池系统的可靠性和安全性。
海上平台阀控式铅酸蓄电池使用寿命探讨及维护发布时间：2022-02-16T07:01:50.969Z 来源：《科技新时代》2021年12期作者：郝永林高阳[导读] 阀控式铅酸蓄电池以其高性价比的优势广泛用于海上平台，作为关键设备的备用电源，其可靠性直接影响了设施的安全生产。
在海上石油平台的供配电系统中，蓄电池为柴油发电机启动、UPS后备电池、通信设备和各类控制系统提供后备电源。
中海石油（中国）有限公司深圳分公司广东省深圳市 518000摘要：阀控式铅酸蓄电池以其高性价比的优势广泛用于海上平台，作为关键设备的备用电源，其可靠性直接影响了海上平台的安全生产。
阐述了阀控式铅酸蓄电池的工作原理及结构特点，分析了环境温度、欠电压和过电压充电对阀控式铅酸电池使用寿命的影响，提出了海上平台延长阀控式铅酸蓄电池使用寿命的维护建议和具体的方法。
关键词：海洋石油阀控式铅酸蓄电池使用寿命维护保养0 引言阀控式铅酸蓄电池以其高性价比的优势广泛用于海上平台，作为关键设备的备用电源，其可靠性直接影响了设施的安全生产。
在海上石油平台的供配电系统中，蓄电池为柴油发电机启动、UPS后备电池、通信设备和各类控制系统提供后备电源。
正常情况下蓄电池组处于浮充热备用状态，当主电源失电后，蓄电池直接向这些关键设备提供应急电源。
因此，蓄电池的可靠性和在放电过程中能给用电设备输送的实际容量，对关键设备的安全运行，乃至海上平台的安全都具有十分重要的意义。
由于阀控式铅酸蓄电池在整个使用寿命期内，无需添加蒸馏水、电解液等维护工作，相对于传统的铅酸或镍铬蓄电池具有“免维护”的优点，再加上其自身的高性价比的优势，所以广泛应用于海上石油平台。
正常情况下，阀控式铅酸蓄电池的使用寿命可达6年以上。
但是大部分平台的铅酸蓄电池没有达到6年，有些甚至2~3年就失效了，或者容量下降严重，只能维持较短的后备时间。
基于此，针对海上平台后备电池使用状况，进行了深入调研，排查造成这种局面的原因，从而探讨在海上石油平台铅酸蓄电池的有效维护和延长使用寿命的方法。
浅析变电站阀控式密封铅酸蓄电池的运行与维护摘要：该文章对阀控式密封铅酸蓄电池的运行维护作一介绍，并对阀控蓄电池的失效机理进行分析，在实践工作中要做好对阀控式密封铅酸蓄电池的运行维护管理，以确保直流系统可靠稳定的运行。
关键词：阀控式密封铅酸蓄电池巡视维护失效机理直流系统是保证电力系统安全可靠运行的重要系统，它为其保护、控制、操作、综合自动化、远动通信等设备提供电源。
蓄电池是直流系统中不可缺少的设备，广泛应用于变电站中。
正常时直流系统中的蓄电池组处于浮充电备用状态，当交流电失电时，蓄电池迅速向事故性负荷提供能量。
如各类直流泵、事故照明、交流不停电电源、事故停电、断路器跳合闸等，同时也必须为事故停电时的控制、信号、自动装置、保护装置及通信等负荷提供电力。
显然在交流失电的事故状态下，蓄电池应作为变电站的备用能源。
1、阀控密封式铅酸蓄电池的运行与维护1.1阀控密封式铅酸蓄电池日常巡视检查1.1.1阀控密封式铅酸蓄电池日常巡视与检查的要求（1）为了保证阀控密封式铅酸蓄电池正常运行，变电站应采用变电站值班员对蓄电池的巡视检查与直流专业人员的定期检查相结合的方式，对蓄电池进行定期巡视检查维护。
主要巡视与检查范围包括充电装置、蓄电池组、微机监控装置、绝缘检查装置、馈电屏、蓄电池通风、调温和照明情况等。
（2）有人值班变电站应由变电站运行值班人员负责，结合变电站设备日常巡视，每天对直流电源系统进行日常检查。
无人值班变电站应有操作队巡检人员负责，至少一周一次对无人值班变电站直流系统进行检查。
直流专业人员应4到6个月对变电站直流系统进行定期检查。
1.1.2阀控密封式铅酸蓄电池日常巡视检查项目（1）变电站运行人员检查项目表1-1 有人值班变电站运行值班人员日常检查项目无人值班变电站直流电源系统中，操作队巡检人员日常检查和有人值班变电站检查相同，其检查项目同表1-1。
（2）直流专业巡检人员定期检查项目表1-2 直流专业检修维护人员对变电站直流电源设备定期检查项目1.1.3日常维护操作时的注意事项（1）进行维护检修时，应使用绝缘手套绝缘鞋等保护用品。
阀控式铅酸蓄电池维护方法探析华电新疆发电有限公司红雁池电厂吴洪锐【摘要】针对阀控式铅酸蓄电池的使用情况，介绍几种维护方法，并进行可行性探讨。
【关键词】蓄电池维护1 前言发电厂、变电站的直流系统是继电保护、自动装置和断路器正确动作的基本保证，其稳定运行对防止系统破坏性事故扩大和设备严重损坏至为重要。
以前，应用较为普遍的有镉镍蓄电池和铅酸蓄电池两种,但这两种蓄电池存在维护工作量大，不利于安全运行。
阀控密封式铅酸蓄电池是上世纪末发展起来的升级换代产品，具有体积小、重量轻、自放电小、寿命长、使用方便、安全可靠等优点，目前已广泛应用于电力系统。
阀控式铅酸蓄电池采用阀控式密封结构，不需要加酸、加水维护，因此对这类蓄电池维护方法和手段不同于传统的铅酸蓄电池。
本文总结了电力用阀控密封式铅酸蓄电池几种维护方法，以供大家参考。
2电力用阀控密封式铅酸蓄电池维护免维护蓄电池不能认为是投入运行后就不需要人员来维护，只是相对其它蓄电池不需要加酸、加水，减少了维护量。
运行中还是需要监视其运行状态的。
我厂#2机就发生一次，由于电池寿命已到，在定期启动#2直流油泵时，直流油泵启动电流过大，蓄电池性能降低造成开路，使充电机过流跳闸，导致#2机直流电源全部消失的事故。
所幸是当时#2机设备没有故障，否则将造成严重后果。
恢复充电机运行后，对该蓄电池拆除换新，将原电池拆除后发现该电池首先重量变轻，撬击电池本体，声音沉闷，推断该电池电解液严重不足，测量电池电压无，电阻无穷大。
调出该电池的记录发现最后一次测试中，该电池电压较低，直阻偏大，下面就蓄电池的维护方法进行探讨。
2.1 充电电压的整定阀控密封式铅酸蓄电池一般采用恒压限流充电法，对充电电压要求较严格，如果电压过高，会使电池过充而失水，从而造成电池永久性失效；如果电压过低会使其电池充电不足，从而减低电池容量和缩短电池使用寿命，因而充电电压的设定至关重要。
充电电压的整定要考虑以下几个因素：（1）直流系统允许的运行电压。
220V直流电源系统要求直流母线到负载线路上的压降损耗，充电器正常直流输出的整定电压为230V，允许有1—2V波动。
（2）蓄电池单体充电电压。
电力用阀控密封式铅酸蓄电池单体额定电压为2V，在环境温度25℃时，阀控密封式铅酸蓄电池的要求单体电池浮充电压为2.25±0.02V，单体电池充电电压为2.35±0.02V。
（3）蓄电池的个数。
由于蓄电池组长期在充电器和直流母线上浮充运行，因而充电电压的整定跟电池组蓄电池数量有很大关系，常用电池组充电电压（环境温度25℃）如表1所示。
从表1看出有些蓄电池组需要的充电电压超过了母线上限报警电压（242V），这将不利于设备正常运行。
蓄电池组的电池个数多，要满足蓄电池组充电电压，势必要抬高充电器输出电压，对整个直流系统不利；若按直线母线运行条件整定，充电电压偏低造成电池欠充，影响蓄电池寿命。
表1蓄电池数量（只）蓄电池组标称电压（V）浮冲电压（V）均冲电压（V）单个电压电池组电压单个电压电池组电压102 204 2.25 229.5 2.35 239.7103 206 2.25 231.75 2.35 242.05104 208 2.25 234 2.35 244.4105 210 2.25 236.25 2.35 246.75106 212 2.25 238.5 2.35 249.5107 214 2.25 240.75 2.35 251.45108 216 2.25 243 2.35 253.8 基于上述原因，建议选择103只电池的蓄电池组比较合适，它比102只电池的蓄电池组多一个备用电池，且充电电压接近直流系统运行电压。
其浮充电压整定为231V，为了不超过母线报警电压，均充电压整定为239V。
2.2环境温度对充电电压的影响阀控密封式铅酸蓄电池的运行电压对环境比较敏感，温度每升高10℃，若不调整浮充、均充电压，其电池使用寿命将缩短一半。
我厂网控蓄电池就出现过一次，冬天由于暖气较热，正好碰在过年期间，无人巡视，造成蓄电池室温度达到35℃以上，结果有个别蓄电池漏液，只有进行更换。
最后我们采取措施将暖片减少，并增加温湿度仪，以保证蓄电池的室温。
温度一般厂家资料要求环境温度控制在25℃左右，电力用阀控密封式铅酸蓄电池由于个数多、体积较大，基本上放在专门的蓄电池室内，有的电池是敞开放置，有的是装在特制的电池屏内，蓄电池室有通风设施但一般没有控温设备，因此蓄电池受环境温度影响大。
目前我厂的充电机不具备自动温度补偿功能，只能靠人工调节浮充电压，如果严格按照厂家的要求根据温度系数调整充电电压，有些地方难以达到要求，维护人员操作起来不方便，而且使直流母线上电压经常变动不稳定，对设备运行不利。
综合这些因素，建议环境温度在5℃～35℃，单体电池浮充电压按2.25V整定；环境温度35℃～50℃，单体电池浮充电压按2.22V整定；5℃以下浮充电压按2.3V整定。
2.3 阀控密封式铅酸蓄电池的检测（1）定期对阀控密封式铅酸蓄电池进行检测，可以判定电池运行状况是否满足直流电源使用要求，检测过程在电池浮充下进行，不影响蓄电池正常运行，测量蓄电池组浮充状态的端电压和单体电压，是蓄电池维护一种常用手段。
当蓄电池在浮充状态时，用万用表的DC电压档进行测量，要求单体电压2.25±0.03V之间（环境温度25℃左右）。
运行状态良好的蓄电池呈现的单体电池浮充电压是均匀的，新出厂的电池在浮充电压下电压值一致性较差，一般浮充运行3～6个月，各单体电池的浮充电压将趋于均匀。
此方法简单方便，可做为变电站运行人员日常设备维护使用，但它只能粗略检查蓄电池运行状况，不能反映蓄电池的真实情况。
（2）测量蓄电池内阻阀控密封式铅酸蓄电池是全封闭结构，内部有何变化是看不出来的，如蓄电池内部故障、内部构造不良及连接处故障，在浮充状态是检测不出来的，通过检测蓄电池内阻可以发现上述问题，它是判断电池质量好坏的一个有效手段。
测量内阻，最好选用专用的蓄电池内阻测试仪，定期测试，做好记录，发现有电池内阻发生变化，应跟踪该电池，如变化超过20%时，应及时更换。
蓄电池的内阻随使用时间的变长，而逐渐增大，增大到多少电池寿命到头，本人一直在做观察研究。
2.4阀控密封式铅酸蓄电池的充放电维护对于长期浮充运行的阀控蓄电池，除了严格控制充电方式和充电电压外，还需采取一些必要维护手段。
过去有人认为阀控电池是免维护电池，因此在使用过程中也就不需要维护，可以听之任之，实际上这是对阀控电池的误解，其免维护主要指不加水和调节电解液密度的维护操作。
加强对蓄电池进行定期的充放电维护，可防止蓄电池故障发生、延长电池的使用寿命。
（1）蓄电池组50%容量放电检查检测蓄电池浮充电压和内阻是检验蓄电池性能良好的有效手段，不是最根本的手段，尤其是一些仪器发现不了的隐患，比如：蓄电池内部微短路、安全阀和外壳存在的问题等。
用这种检查方法即可以快速查找到有问题的蓄电池，同时又起到“治疗性”充放电维护作用，激活极板上的活性物质，延长蓄电池的寿命。
建议这种检查至少每年做一次，根据现场情况可采取两种方案：方案一将蓄电池组从直流母线上断开，蓄电池外接负载，在其回路中串接一个直流电流表，由蓄电池直接对负载放电，按10小时率制放电，即放电电流设置为0.1C10A，放电5个小时，放蓄电池容量的50%。
测量此时每个蓄电池的端电压。
可对照表2电池放出不同容量的标准电压值，如果发现有某只电池的端电压低于标准电压0.1V以上，将视为不合格电池，需立即更换修理。
测量完毕，立即恢复原系统接线，对蓄电池进行均衡充电，最大充电电流不大于0.25C10A，充电电量是放电量的110%～130%。
方案二这种方案比较适用于只有一套蓄电池组，蓄电池无法退出直流系统。
将厂用直流润滑油泵开启，通过直流电流表观察其放电电流，放出总容量的50%后，测量此时每个蓄电池的端电压，对照表2如果发现某只电池的端电压低于标准0.1V以上，将视为不合格电池，需立即更换修理。
测量完毕，立即对蓄电池进行均衡充电，最大充电电流不大于0.25C10A，充电量是放电量的110%～130%。
表2放电容量（%）放电时间（h ）单体电池电压（V ）10 1 2.03 20 2 2.01 30 3 1.99 40 4 1.97 50 5 1.95 60 6 1.93 70 7 1.89 80 8 1.87 90 9 1.85 100101.80（2）蓄电池容量检查容量检查就是检查蓄电池的实际容量，以确定电池能否满足直流电源系统的要求。
由于电池放电深度、放电次数直接关系到蓄电池的寿命，而阀控密封式铅酸蓄电池严禁过放电，故每次放电最好不超过电池容量的80%，容量检查一般为新安装后四年一次为好。
以后每年放到50%左右，检查电池电压是否合格，容量检查放电时间长，一般在大、小修中进行，放电时每小时测量一次电池的电压，通过计算电池放出容量，对照表2电池放出不同容量的标准电压值，可判断电池是否正常。
在相应放电容量下，若其单体电池电压实测值等于或大于相应电压值，即电池容量正常。
电池放出容量计算；电池组放电后，应立即转入均衡充电，充电采用恒压限流充电法，充电电流不大于0.25C10A ，一般为0.1C10A 充电，末期当电流降至0.006C10A 以下，且3h 不变，此时转入浮充电压进行浮充运行。
（3）正常运行中蓄电池的检查维护正常浮充运行时，是不需要均衡充电，如发现出现以下情况应进行均衡充电：a.正常浮充时，蓄电池单体电压偏差超过0.1V 。
b.个别单体电池电压低于2.18V 。
c.长期达不到浮充要求，每半年进行一次。
d. 放电后24小时之内未及时充电。
e.长期小电流深度放电。
f.过流放电（电流大于规定20%）和过量放电（超过额定容量10%应立即进行均衡充）。
g.蓄电池因单只容量不够需更换时，只能一次性全部更换，不能仅把性能指标不够的蓄电池单独更换下来，否则会因蓄电池的内阻不平衡而影响整组电池的发挥，缩短整组电池的使用寿命。
结束语）电池额定容量（）时间（）电流（放出容量Ah h A ⨯=经过几年的实际运行，和翻阅大量的资料文献，本人逐渐摸索出免维护蓄电池及充电设备运行使用维护的一些经验，对出现的问题能够进行处理和解决，保证了直流设备的安全运行。
同时根据实际取得的经验修编了蓄电池维护检规，使检修人员便于监护、维护好蓄电池，阀控密封式铅酸蓄电池目前正在发展中，无论在制造质量、使用质量还存在许多未被认识的东西；在制造方面、设计、工艺等的研究，改进还远远没有终结；在使用方面、使用知识、维护技术也有待深化与改进。
它替换传统铅酸蓄电池在电力系统广泛使用只有短短十几年时间，我们对它的认识还有许多不足之处，上面对这类蓄电池介绍的几种维护方法、手段，希望能为广大的电力用户提供帮助，以使这类新技术产品更好地服务于电力生产。
