泡沫混凝土配比表

泡沫混凝土配方和制作方法泡沫混凝土呀，可好玩儿啦。

先来说说配方哈。

一、配方。

1. 水泥。

- 水泥是泡沫混凝土的主要胶凝材料呢。

一般咱们可以选用普通硅酸盐水泥，标号嘛，32.5或者42.5的都可以。

就好像做饭要有米一样，水泥就是泡沫混凝土这个“大餐”的基础原料。

用量大概占整个干物料的30% - 50%左右哦。

2. 发泡剂。

- 这可是让混凝土能产生泡沫的神奇东西。

有植物性发泡剂和动物性发泡剂。

植物性发泡剂比较环保，像松香皂类的就不错。

发泡剂的用量可不能太多也不能太少，一般按照水泥等干物料重量的0.5% - 2%来添加。

太少了，发不出足够的泡，混凝土就不够轻；太多了呢，泡沫不稳定，容易塌。

3. 水。

- 水在这个配方里也很关键哦。

水灰比大概在0.4 - 0.6之间。

水太多了，混凝土太稀，强度上不去；水太少呢，和水泥搅和不均匀，也影响质量。

就像和面一样，水得恰到好处。

4. 添加剂（可选）- 有时候为了提高混凝土的某些性能，咱们可以加点添加剂。

比如早强剂，如果想让混凝土快点凝固，就可以加点氯化钙之类的早强剂，不过用量要按照说明书来，可不能乱放。

还有减水剂，如果想让混凝土更易搅拌、流动性更好，减水剂就派上用场啦。

二、制作方法。

1. 准备工作。

- 先把场地打扫干净呀，就像咱们做饭前要把厨房收拾整洁一样。

把要用的工具都准备好，像搅拌机、发泡机等。

然后按照配方称好各种材料，水泥、发泡剂、水，一样都不能少，这可马虎不得。

2. 搅拌水泥浆。

- 把水泥和水先放进搅拌机里搅拌均匀。

这时候搅拌机就像一个大力士，把水泥和水搅成均匀的浆体。

如果有加添加剂的话，也在这个时候一起加进去搅拌哦。

看着水泥浆在搅拌机里咕噜咕噜地转，还挺有趣的呢。

3. 发泡。

- 把发泡剂按照比例配好，然后用发泡机发泡。

发泡机就像一个魔法盒子，把发泡剂变成好多好多的小泡泡。

这些小泡泡白白胖胖的，可可爱爱。

4. 混合。

- 把发好的泡沫慢慢加到搅拌好的水泥浆里，然后再继续搅拌。

c30泡沫混凝土配合比C30泡沫混凝土配合比一、引言C30泡沫混凝土是一种轻质混凝土，具有较低的密度和良好的保温隔热性能。

在建筑领域中广泛应用于楼板、墙体和屋面等结构中。

本文将重点介绍C30泡沫混凝土的配合比，以及其在建筑中的应用。

二、C30泡沫混凝土配合比的设计原则在设计C30泡沫混凝土的配合比时，需要考虑以下几个因素：1.强度要求：C30表示泡沫混凝土的抗压强度为30MPa，因此，在配合比设计中需要确保混凝土的强度满足要求。

2.密度要求：泡沫混凝土的密度较低，一般在300kg/m³左右，通过调整配合比中的水灰比可以控制混凝土的密度。

3.流动性要求：由于泡沫混凝土中加入了泡沫剂，因此混凝土具有较好的流动性，便于施工。

三、C30泡沫混凝土配合比的组成C30泡沫混凝土的配合比主要由水泥、砂浆、骨料、水和泡沫剂组成。

具体配合比如下：1.水泥：使用普通硅酸盐水泥，按照质量比例计算，一般占混凝土总质量的10%~15%。

2.砂浆：使用细砂，按照质量比例计算，一般占混凝土总质量的40%~50%。

3.骨料：使用细骨料和粗骨料，按照质量比例计算，一般占混凝土总质量的40%~50%。

4.水：按照质量比例计算，一般占混凝土总质量的15%~20%。

5.泡沫剂：按照质量比例计算，一般占混凝土总质量的0.5%~1%。

四、C30泡沫混凝土的应用C30泡沫混凝土广泛应用于建筑领域中的楼板、墙体和屋面等结构中。

其主要应用如下：1.楼板：C30泡沫混凝土的轻质和保温隔热性能使其成为楼板材料的理想选择。

其低密度可以减少楼层荷载，提高楼层的承载能力，并且具有很好的隔热性能，可以减少能源消耗。

2.墙体：C30泡沫混凝土在墙体中的应用可以提高墙体的保温性能，减少墙体的自重，降低建筑物的整体负荷。

同时，泡沫混凝土具有较好的隔声性能，可以减少噪音的传递。

3.屋面：C30泡沫混凝土的轻质和保温隔热性能使其成为屋面材料的理想选择。

其低密度可以减轻屋面荷载，提高屋面的承载能力，并且具有很好的隔热性能，可以减少室内外温度差异。

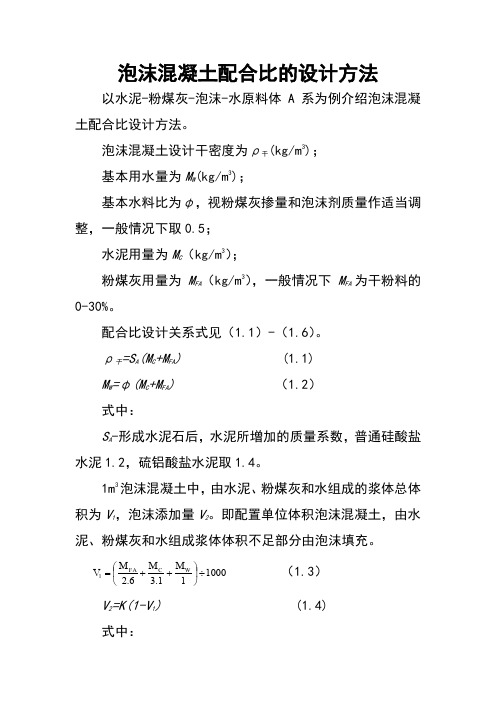

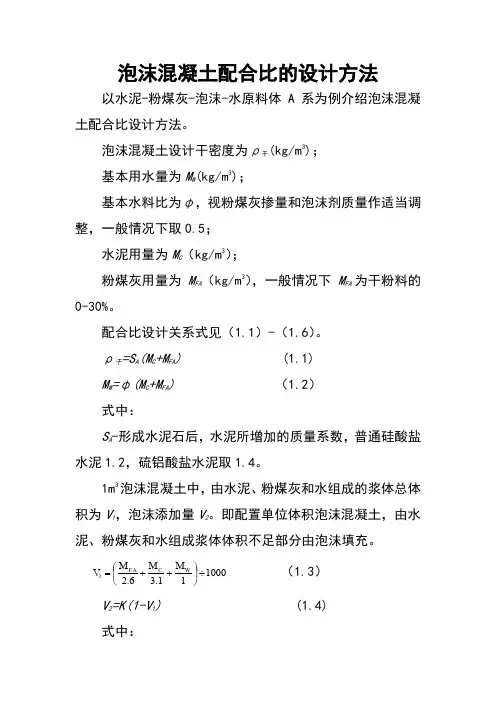

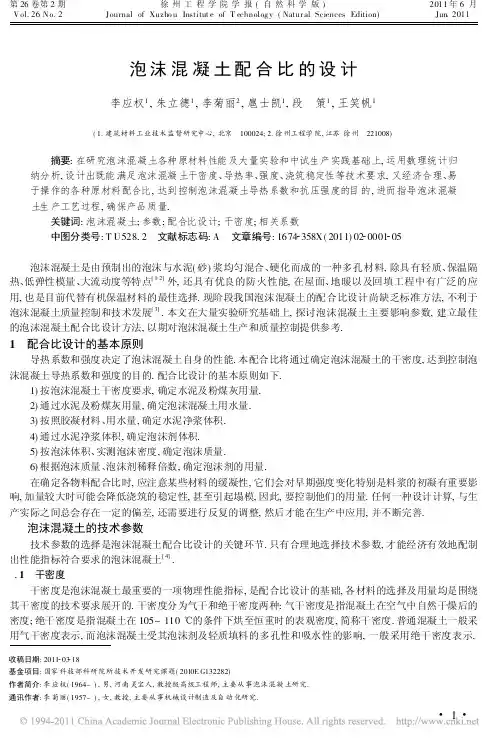

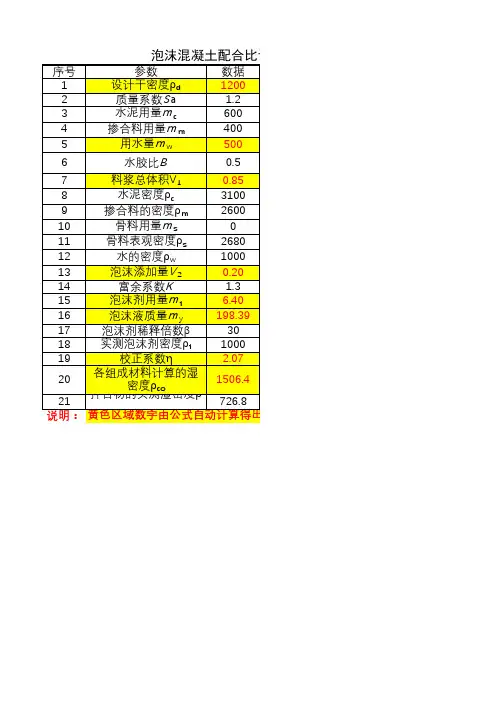

泡沫混凝土配合比的设计方法以水泥-粉煤灰-泡沫-水原料体A 系为例介绍泡沫混凝土配合比设计方法。

泡沫混凝土设计干密度为ρ干(kg/m 3)；基本用水量为M W (kg/m 3)；基本水料比为φ，视粉煤灰掺量和泡沫剂质量作适当调整，一般情况下取0.5；水泥用量为M C （kg/m 3）；粉煤灰用量为M FA （kg/m 3），一般情况下M FA 为干粉料的0-30%。

配合比设计关系式见（1.1）-（1.6）。

ρ干=S A (M C +M FA ) (1.1)M W =φ(M C +M FA ) （1.2）式中：S A -形成水泥石后，水泥所增加的质量系数，普通硅酸盐水泥1.2，硫铝酸盐水泥取1.4。

1m 3泡沫混凝土中，由水泥、粉煤灰和水组成的浆体总体积为V 1，泡沫添加量V 2。

即配置单位体积泡沫混凝土，由水泥、粉煤灰和水组成浆体体积不足部分由泡沫填充。

100011.36.21÷⎪⎭⎫ ⎝⎛++=W C FA M M M V （1.3） V 2=K(1-V 1) (1.4)式中：2.6为粉煤灰密度，3.1为水泥密度。

V1-加入泡沫前，水泥、粉煤灰和水组成的浆体总体积（m3）；V2-泡沫添加量（m3）；K-富余系数，通常大于1，视泡沫剂质量和制泡时间而定。

主要考虑泡沫加入到浆体中混合时的损失。

对于稳定性较好的泡沫剂，一般情况下取1.1-1.3。

M Y=V2ρ泡（1.5）M P=M Y/（β+1）（1.6）式中：M Y-形成的泡沫液质量（kg/m3）；ρ泡-实测泡沫密度（kg/m3）；M P-泡沫剂质量（kg）。

泡沫混凝土配合比及施工1 泡沫混凝土的应用泡沫混凝土也叫气泡混凝土它和普通混凝土有着很大的差别，泡沫混凝土中没有粗、细集料的骨架作用，由大量颗粒均匀细腻的气泡与适当水灰比的水泥浆进行混合，填充混凝土的空间，附在气泡表面的水泥经过水化后产生强度，有着一定的承载能力，它能很好的和其他结构相互接触，分散、传递建筑自身的荷载，适用于公路、桥涵台背回填，社会、经济效益明显。

2 材料的选用本文所用水泥为上虞海螺水泥XX公司生产的P.O42.5水泥，拟定水灰比为0.6 ，发泡剂是植物性高分子合成水泥发泡剂，稀释倍率为80。

植物性发泡剂是以松香和氢氧化钠等为主要原料经过皂化反应制取，具有较高的表面活性、产泡量大、稳定性好、吸水率低、可长时间不消泡，在制造泡沫混凝土中不产生结团絮凝、收缩、泌水、降沉现象。

发泡的基本原理，就是用气泵将空气引入发泡剂溶液中，气体分散于液体中，形成气泡，再由无数气泡组成气泡群。

配合比设计用一台发泡机，由气泵、抽水泵、气压表等连接组成。

3. 配合比设计⑴泡沫混凝土设计要求：湿容重6.0〜7.0KN/m3,流动度＞180mm 强度等级CF0.8，试配强度=0.8*1.15=0.92Mpa，使用混凝土拌合用水。

⑵发泡剂与水以1：80 比例稀释成发泡液，装至15L 水桶中，将抽水管放入水桶中，开动发泡机，气泵把空气引入到抽水泵吸进的发泡液中，从出泡管中吹出，待气泡群稳定流出时，用20L 容量筒接样，用刮刀一次刮平测其密度，经3 次平行结果测得气泡群密度约为68kg/m3。

⑶将水灰比=0.6 水泥净浆，加入不同数量的气泡群，直到湿容重及流动度符合设计要求时制取7 天、28天抗压强度试件，其试验结果如下表：表一、试配结果序号试拌材料用量（g）实测湿溶重（KN/m3）7 天强度（Mpa）28 天强度（Mpa）每方材料用量（Kg）换算体积（m3）消泡率（%）水泥水气泡群水泥水气泡群1 4000 2400 300 826 1.22 1.79 493 295 36 0.98 1.662 4000 2400 350 772 1.03 1.65 457 274 40 1.01 -0.973 4000 2400 380 740 0.97 1.58 436 261 41 1.00 -0.464 4000 2400 390 721 0.9 1.46 424 254 41 0.99 0.635 4000 2400 410 700 0.84 1.38 411 246 42 1.00 0.386 4000 2400 420 676 0.86 1.35 396 237 41 0.97 3.237 4000 2400 450 650 0.7 1.15 379 227 42 0.97 3.318 4000 2400 480 624 0.62 0.99 362 217 43 0.97 3.399 4000 2400 500 600 0.53 0.94 347 208 43 0.95 4.7710 4000 2400 550 564 0.46 0.77 324 194 44 0.95 5.44注：①上表阴影部分为选定的泡沫混凝土配合比。

.
部分内容来源于网络，有侵权请联系删除！泡沫混凝土配合比

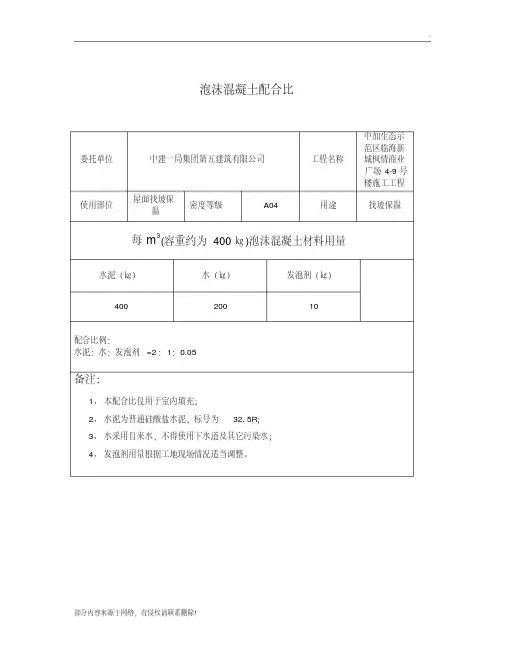

委托单位中建一局集团第五建筑有限公司工程名称中加生态示范区临海新城枫情商业
广场4-9号
楼施工工程
使用部位屋面找坡保
温
密度等级A04 用途找坡保温每m 3(容重约为400㎏)泡沫混凝土材料用量
水泥（㎏）水（㎏）发泡剂（㎏）
400 200 10
配合比例：
水泥：水：发泡剂=2 ：1：0.05
备注：
1、本配合比仅用于室内填充；
2、水泥为普通硅酸盐水泥，标号为32. 5R ；
3、水采用自来水，不得使用下水道及其它污染水；
4、发泡剂用量根据工地现场情况适当调整。

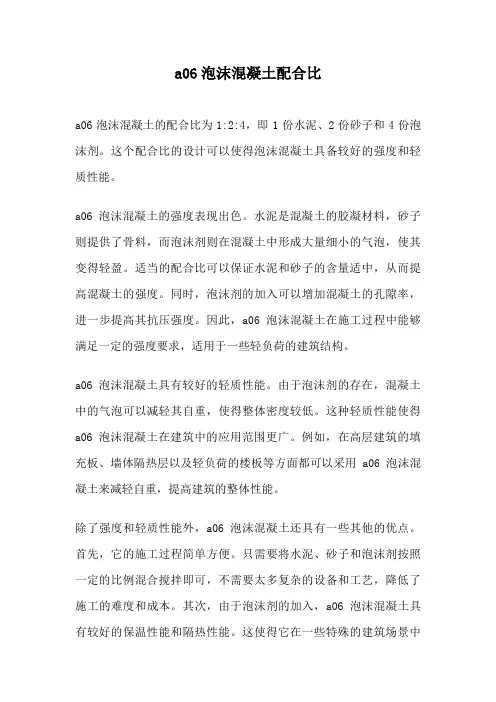

a06泡沫混凝土配合比a06泡沫混凝土的配合比为1:2:4，即1份水泥、2份砂子和4份泡沫剂。

这个配合比的设计可以使得泡沫混凝土具备较好的强度和轻质性能。

a06泡沫混凝土的强度表现出色。

水泥是混凝土的胶凝材料，砂子则提供了骨料，而泡沫剂则在混凝土中形成大量细小的气泡，使其变得轻盈。

适当的配合比可以保证水泥和砂子的含量适中，从而提高混凝土的强度。

同时，泡沫剂的加入可以增加混凝土的孔隙率，进一步提高其抗压强度。

因此，a06泡沫混凝土在施工过程中能够满足一定的强度要求，适用于一些轻负荷的建筑结构。

a06泡沫混凝土具有较好的轻质性能。

由于泡沫剂的存在，混凝土中的气泡可以减轻其自重，使得整体密度较低。

这种轻质性能使得a06泡沫混凝土在建筑中的应用范围更广。

例如，在高层建筑的填充板、墙体隔热层以及轻负荷的楼板等方面都可以采用a06泡沫混凝土来减轻自重，提高建筑的整体性能。

除了强度和轻质性能外，a06泡沫混凝土还具有一些其他的优点。

首先，它的施工过程简单方便。

只需要将水泥、砂子和泡沫剂按照一定的比例混合搅拌即可，不需要太多复杂的设备和工艺，降低了施工的难度和成本。

其次，由于泡沫剂的加入，a06泡沫混凝土具有较好的保温性能和隔热性能。

这使得它在一些特殊的建筑场景中得到了广泛的应用，例如冷库、大型储罐等需要保持稳定温度的场所。

然而，a06泡沫混凝土也有一些局限性。

首先，它的抗压强度相对较低，适用于一些轻负荷的结构，但在承受大荷载的情况下可能不太适用。

其次，由于泡沫剂的加入，泡沫混凝土的密实性较差，容易吸水，因此在一些湿润环境下需要进行防水处理。

a06泡沫混凝土配合比的选择是根据具体的工程要求和使用场景来确定的。

通过合理的配合比设计，a06泡沫混凝土可以兼顾强度和轻质性能，适用于一些轻负荷的建筑结构。

其施工简单方便、保温隔热性能优越，使得其在建筑行业中得到了广泛的应用。

当然，我们在使用a06泡沫混凝土时也要注意其一些局限性，确保其在特定的工程环境中能够发挥最佳的效果。
