泡沫混凝土配合比设计要求

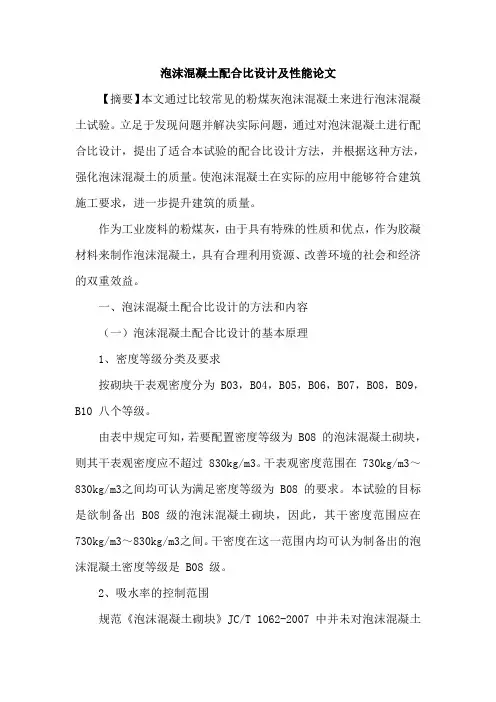

泡沫混凝土配合比设计及性能论文【摘要】本文通过比较常见的粉煤灰泡沫混凝土来进行泡沫混凝土试验。

立足于发现问题并解决实际问题，通过对泡沫混凝土进行配合比设计，提出了适合本试验的配合比设计方法，并根据这种方法，强化泡沫混凝土的质量。

使泡沫混凝土在实际的应用中能够符合建筑施工要求，进一步提升建筑的质量。

作为工业废料的粉煤灰，由于具有特殊的性质和优点，作为胶凝材料来制作泡沫混凝土，具有合理利用资源、改善环境的社会和经济的双重效益。

一、泡沫混凝土配合比设计的方法和内容（一）泡沫混凝土配合比设计的基本原理1、密度等级分类及要求按砌块干表观密度分为 B03，B04，B05，B06，B07，B08，B09，B10 八个等级。

由表中规定可知，若要配置密度等级为 B08 的泡沫混凝土砌块，则其干表观密度应不超过 830kg/m3。

干表观密度范围在 730kg/m3～830kg/m3之间均可认为满足密度等级为 B08 的要求。

本试验的目标是欲制备出 B08 级的泡沫混凝土砌块，因此，其干密度范围应在730kg/m3～830kg/m3之间。

干密度在这一范围内均可认为制备出的泡沫混凝土密度等级是 B08 级。

2、吸水率的控制范围规范《泡沫混凝土砌块》JC/T 1062-2007 中并未对泡沫混凝土的吸水率有较明确的规定，因此，只能根据试验的实际要求来控制和掌握其吸水率范围。

根据相关文献中的描述，结合实际需要及泡沫混凝土的特点，若是用于承重结构的泡沫混凝土，其吸水率允许范围可控制在 10%～25%之间；若是用于保温，则泡沫混凝土允许的吸水率可降低一些，在 5%～10%之间即可。

吸水率是泡沫混凝土配合比设计中应考虑到的一个因素。

泡沫混凝土内部有大量气孔，气孔若是连通的，则其吸水性就强；若气孔是封闭型的，则其吸水性相对来说就不会那么强，那么它的吸水率就不会很高。

根据以上所述，本试验将要制备出的 B08 级的泡沫混凝土，由于其密度等级较高，相对于其它级别的泡沫混凝土而言，其吸水率允许范围可在 10%～25%之间。

泡沫混凝土配合比引言泡沫混凝土是一种由水泥、细集料、泡沫剂和水组成的复合材料。

它具有轻质、绝热和隔声等优良特性，逐渐被广泛应用于建筑行业。

一个合适的泡沫混凝土配合比是确保该材料性能达到最佳的关键因素之一。

本文将介绍如何确定泡沫混凝土的配合比，以确保其在使用过程中具有良好的性能。

泡沫混凝土配合比的要求泡沫混凝土的配合比需满足以下几个要求：1. 抗压强度泡沫混凝土的抗压强度是衡量其承重能力的重要指标之一。

配合比需要确保泡沫混凝土在使用过程中具有足够的抗压强度，以满足工程需求。

2. 密度泡沫混凝土的密度决定了其重量和体积。

在使用过程中，较低的密度可以减轻结构负荷，降低建筑物整体重量。

3. 热导率泡沫混凝土的热导率表示了其绝热性能。

配合比需要使泡沫混凝土具有较低的热导率，以提高建筑物的隔热效果。

4. 稳定性泡沫混凝土的稳定性是确保其使用寿命和结构安全的重要因素之一。

配合比需要确保泡沫混凝土在长时间使用过程中不会发生显著的膨胀或收缩。

确定泡沫混凝土配合比的步骤以下是确定泡沫混凝土配合比的一般步骤：1. 根据工程需求确定性能指标首先，需要根据具体工程的需求确定泡沫混凝土的性能指标，包括抗压强度、密度、热导率和稳定性等。

2. 选择合适的材料根据所确定的性能指标，选择合适的水泥、细集料和泡沫剂等材料。

水泥应选用常规标号的水泥，细集料应选用颗粒形状良好、骨料粒径合适的材料，泡沫剂应选用具有良好稳定性和发泡性能的剂型。

3. 确定配合比比例根据所选择的材料，确定泡沫混凝土的配合比比例。

这包括水泥、细集料、泡沫剂和水的比例。

一般情况下，泡沫混凝土的配合比中水泥、细集料和泡沫剂的比例为1:2:0.5，水的比例为水泥用量的20%。

4. 测试和调整配合比在确定初始配合比后，需要进行实验室测试来验证所得结果是否满足设计要求。

根据实验结果，调整配合比中各材料的比例，直到得到满足设计要求的配合比。

5. 施工和质量控制在施工过程中，需要严格按照确定的配合比进行搅拌、浇注和养护等工艺操作。

泡沫混凝土配合比1. 简介泡沫混凝土是一种由水泡和混凝土组成的轻质建筑材料。

它的主要特点是密度低、导热系数小、吸水率低等。

在使用泡沫混凝土时，合理的配合比是确保材料质量和性能的关键因素之一。

本文将讨论泡沫混凝土的配合比设计。

2. 泡沫混凝土配合比的基本原则泡沫混凝土的配合比设计应遵循以下几个基本原则：2.1 确定混凝土的强度等级根据所需的工程要求和使用条件，确定泡沫混凝土的强度等级。

根据经验和实验数据，可以选择适当的混凝土配合比来满足这个强度等级。

2.2 确定水泡的用量水泡是泡沫混凝土的关键组成部分之一。

其用量的确定需要考虑到混凝土的性能需求以及泡沫混凝土的密度要求等因素。

一般来说，较低的水泡用量可以提高混凝土的强度，但会影响密度和导热系数等性能。

2.3 确定其他配合材料的比例除了水泡外，泡沫混凝土还包括水泥、骨料和掺合料等配合材料。

确定这些材料的比例需要考虑到混凝土的强度要求、密度要求以及其他性能要求等因素。

2.4 考虑施工工艺和经济性在设计泡沫混凝土的配合比时，还需要考虑到施工工艺的要求和材料的经济性。

例如，使用较高的水泡用量可以提高施工的可操作性，但会增加材料的成本。

3. 泡沫混凝土配合比设计方法泡沫混凝土的配合比设计可以通过试验与经验相结合的方法进行。

3.1 试验方法可以通过实验来确定泡沫混凝土的配合比。

首先，选择合适的材料比例进行试验制作。

然后，对试制的泡沫混凝土进行各项性能测试，如强度测试、密度测试、导热系数测试等。

根据试验结果，对配合比进行调整，直到达到所需的性能要求。

3.2 经验方法在设计泡沫混凝土配合比时，还可以参考已有的经验数据。

根据材料的特性和所需的性能要求，选择合适的配合比，并进行适当的调整。

经验方法虽然不如试验方法准确，但它可以提供一个更快速、更经济的设计结果。

4. 案例分析下面是一个针对某个工程项目的泡沫混凝土配合比的案例分析：4.1 工程要求某个工程项目要求使用强度等级为C20的泡沫混凝土，密度在600kg/m³左右。

c30泡沫混凝土配合比C30泡沫混凝土配合比一、引言C30泡沫混凝土是一种轻质混凝土，具有较低的密度和良好的保温隔热性能。

在建筑领域中广泛应用于楼板、墙体和屋面等结构中。

本文将重点介绍C30泡沫混凝土的配合比，以及其在建筑中的应用。

二、C30泡沫混凝土配合比的设计原则在设计C30泡沫混凝土的配合比时，需要考虑以下几个因素：1.强度要求：C30表示泡沫混凝土的抗压强度为30MPa，因此，在配合比设计中需要确保混凝土的强度满足要求。

2.密度要求：泡沫混凝土的密度较低，一般在300kg/m³左右，通过调整配合比中的水灰比可以控制混凝土的密度。

3.流动性要求：由于泡沫混凝土中加入了泡沫剂，因此混凝土具有较好的流动性，便于施工。

三、C30泡沫混凝土配合比的组成C30泡沫混凝土的配合比主要由水泥、砂浆、骨料、水和泡沫剂组成。

具体配合比如下：1.水泥：使用普通硅酸盐水泥，按照质量比例计算，一般占混凝土总质量的10%~15%。

2.砂浆：使用细砂，按照质量比例计算，一般占混凝土总质量的40%~50%。

3.骨料：使用细骨料和粗骨料，按照质量比例计算，一般占混凝土总质量的40%~50%。

4.水：按照质量比例计算，一般占混凝土总质量的15%~20%。

5.泡沫剂：按照质量比例计算，一般占混凝土总质量的0.5%~1%。

四、C30泡沫混凝土的应用C30泡沫混凝土广泛应用于建筑领域中的楼板、墙体和屋面等结构中。

其主要应用如下：1.楼板：C30泡沫混凝土的轻质和保温隔热性能使其成为楼板材料的理想选择。

其低密度可以减少楼层荷载，提高楼层的承载能力，并且具有很好的隔热性能，可以减少能源消耗。

2.墙体：C30泡沫混凝土在墙体中的应用可以提高墙体的保温性能，减少墙体的自重，降低建筑物的整体负荷。

同时，泡沫混凝土具有较好的隔声性能，可以减少噪音的传递。

3.屋面：C30泡沫混凝土的轻质和保温隔热性能使其成为屋面材料的理想选择。

其低密度可以减轻屋面荷载，提高屋面的承载能力，并且具有很好的隔热性能，可以减少室内外温度差异。

发泡混凝土配比标准发泡混凝土是一种轻质、高强、保温、隔音、阻燃、环保等综合性能较好的建筑材料，目前已广泛应用于工业建筑、住宅建筑、地下室、管道、隧道、桥梁等工程中。

发泡混凝土的配比是制备出高质量发泡混凝土的重要因素，正确的配比可以使得发泡混凝土具有更好的力学性能和工程性能。

1. 水泥：水泥是发泡混凝土中的主要胶凝材料，不仅能起到粘结材料的作用，而且能够固化形成材料的附着力。

正常情况下，水泥的用量为发泡混凝土总体积的10%~16%。

2. 沙子：沙子是发泡混凝土中的重要配料之一。

沙子的质量对发泡混凝土的性能和工程质量产生着重要的影响。

通常发泡混凝土中的沙子是细砂，细砂的用量一般在水泥用量的2.5~3倍。

3. 发泡剂：发泡剂是制备发泡混凝土的关键材料。

发泡剂的质量直接影响发泡效果和稳定性。

常用的发泡剂有机发泡剂和无机发泡剂。

发泡剂的用量一般在混合料体积的0.2%~1%之间。

4. 气泡剂：气泡剂是发泡混凝土的助剂，能够提高发泡混凝土的密度、强度、抗冻性等性能。

气泡剂的用量一般在水泥用量的0.2%~0.4%之间。

5. 石膏：石膏是一种较为常见的添加剂，能够改善发泡混凝土的工艺性能和力学性能，提高发泡混凝土的耐久性。

石膏的用量一般在水泥用量的1%~5%之间。

6. 骨料：骨料是发泡混凝土中的重要填充材料。

合适的骨料可以提高发泡混凝土的密度和强度，改善工艺性能。

骨料的用量一般在水泥用量的1.5~2.5倍。

发泡混凝土的配比应根据实际工程需要和材料性能来确定。

在配比时要注意控制各种材料的比例和质量，确保发泡混凝土材料的质量和性能。

应该根据实际情况合理选用添加剂和助剂，以提高材料的综合性能和工艺性能。

泡沫混凝土配合比设计中铁六局集团太原铁路建设有限公司山西省太原市 030000论文摘要：本论文以乐山至西昌高速公路黄丹联络线用轻质泡沫混凝土设计要求为前提，参考泡沫混凝土相关技术规范及论文，使用检测结果符合要求的原材料，选择合适的仪器设备，设计基础理论配合比并对基础理论配合比进行调整，按照规范要求对试件进行抗压强度、干密度试验，通过抗压强度、干密度试验结果的比较，对试验结果做出相应分析，最终选择满足要求且经济适用的理论配合比。

关键词：泡沫混凝土、配合比、抗压强度、干密度一、概述本文以乐西高速公路黄丹联络线既有道路扩宽为依托，黄丹联络线中浇筑泡沫混凝土路段工程地质简介：属于低山为谷地貌，位于沟岸斜坡地带，右侧为斜坡，左侧为里坪溪，地形起伏较大，斜坡一般自然坡度30~40°，局部斜坡发育为陡坎、陡牙。

拟新建公路基本与既有乡镇公路重叠、并行。

泡沫混凝土是通过把物理发泡产生的泡沫或者化学发泡剂加入到由水泥、粉煤灰等掺合料、水搅拌而成的浆体中，再将气泡和浆体混合后充分搅拌，使得气泡在浆体中均匀分布，浇筑完成后成型养护，形成的内部含有大量均匀分布空隙的多孔混凝土。

泡沫混凝土在浇筑时拥有较强的自立特性，固化完成能够实现垂直状态，没有侧压力值。

乐西高速施工三标黄丹联络线使用泡沫混凝土正是利用这一特点，将泡沫混凝土用于既有道路路基的拓宽，能够最大程度上减少对于河道的影响，减少土质路基施工及检测的繁琐程序，加快施工进度且达到更好的经济效益。

二、仪器设备的选择1、砂浆搅拌机：北京路工建仪器科技有限公司生产的HX-15型砂浆搅拌机，公称容量为15L。

2、电热鼓风干燥箱：上海树立仪器仪表有限公司生产的FX101-2型电热鼓风干燥箱。

3、水泥标准养护箱：北京路工建仪器科技有限公司生产的FHBS-100标准养护室全自动控温设备，可以控制温度在20±2℃，相对湿度控制在95%以上。

4、无油空气压缩机：永康市奥龙机械有限公司生产的 OTS-550 型无油空气压缩机，公称容积流量为40L/min，储气罐容积为 8L，作用为向发泡剂稀释液中充气，制作泡沫。

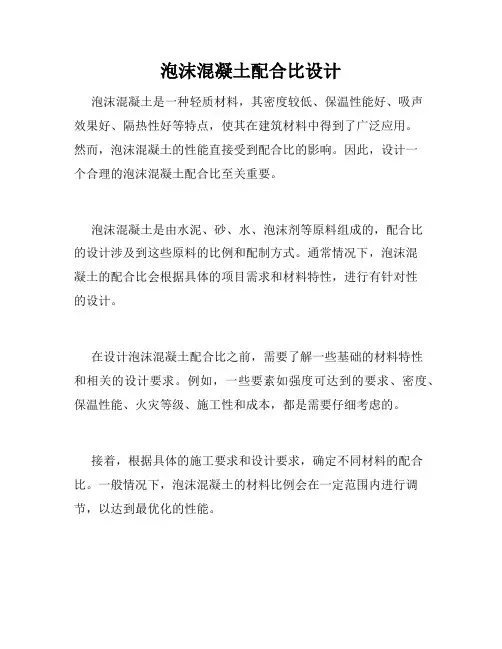

泡沫混凝土配合比设计
泡沫混凝土是一种轻质材料，其密度较低、保温性能好、吸声
效果好、隔热性好等特点，使其在建筑材料中得到了广泛应用。

然而，泡沫混凝土的性能直接受到配合比的影响。

因此，设计一
个合理的泡沫混凝土配合比至关重要。

泡沫混凝土是由水泥、砂、水、泡沫剂等原料组成的，配合比
的设计涉及到这些原料的比例和配制方式。

通常情况下，泡沫混
凝土的配合比会根据具体的项目需求和材料特性，进行有针对性
的设计。

在设计泡沫混凝土配合比之前，需要了解一些基础的材料特性
和相关的设计要求。

例如，一些要素如强度可达到的要求、密度、保温性能、火灾等级、施工性和成本，都是需要仔细考虑的。

接着，根据具体的施工要求和设计要求，确定不同材料的配合比。

一般情况下，泡沫混凝土的材料比例会在一定范围内进行调节，以达到最优化的性能。

其次，泡沫混凝土的配制方式也是影响配合比的一个因素。

不同的配制方式会对每个原料的使用量造成不同的影响，导致配合比也会有所不同。

因此，为了确保泡沫混凝土的性能和质量，不仅需要根据配合比来配制材料，同时也需要根据实际情况采取适当的配制方式。

最后，泡沫混凝土配合比设计后，需要进行实验验证。

通过实验，可以检验虚拟的配合比是否符合实际施工的要求。

并根据实验测试结果进行必要的调整和修正。

总之，在泡沫混凝土配合比设计过程中，需要考虑项目需求、材料特性、施工性等多方面因素。

合理的配合比设计不仅可以保证泡沫混凝土的性能和质量，还能够减少施工过程中的困难。

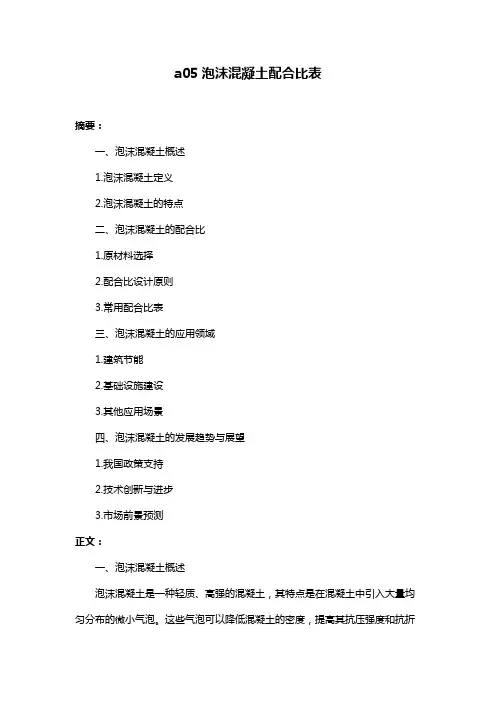

a05泡沫混凝土配合比表摘要：一、泡沫混凝土概述1.泡沫混凝土定义2.泡沫混凝土的特点二、泡沫混凝土的配合比1.原材料选择2.配合比设计原则3.常用配合比表三、泡沫混凝土的应用领域1.建筑节能2.基础设施建设3.其他应用场景四、泡沫混凝土的发展趋势与展望1.我国政策支持2.技术创新与进步3.市场前景预测正文：一、泡沫混凝土概述泡沫混凝土是一种轻质、高强的混凝土，其特点是在混凝土中引入大量均匀分布的微小气泡。

这些气泡可以降低混凝土的密度，提高其抗压强度和抗折强度，同时具有良好的隔热、吸音、抗震性能。

因此，泡沫混凝土广泛应用于建筑节能、基础设施建设等领域。

二、泡沫混凝土的配合比1.原材料选择泡沫混凝土的主要原材料包括水泥、砂、泡沫剂和适量的水。

其中，水泥和砂是泡沫混凝土的主要骨料，泡沫剂的种类和掺量直接影响泡沫混凝土的性能。

2.配合比设计原则泡沫混凝土的配合比设计应遵循以下原则：确保泡沫混凝土的强度和耐久性；充分发挥泡沫剂的效能；合理控制成本；符合环保要求。

3.常用配合比表根据不同的应用场景和性能要求，泡沫混凝土的配合比有多种选择。

以下是一种常用的泡沫混凝土配合比表：水泥：300-500kg/m砂：500-700kg/m泡沫剂：40-60kg/m水：150-250kg/m三、泡沫混凝土的应用领域1.建筑节能泡沫混凝土广泛应用于墙体、屋顶、地面等建筑部件，可显著提高建筑物的保温、隔热性能，降低能耗。

2.基础设施建设泡沫混凝土在桥梁、涵洞、路面等基础设施建设中具有广泛应用，可以减轻结构自重，提高抗震性能。

3.其他应用场景泡沫混凝土还应用于预制构件、管道、储罐等场景，具有轻质、高强、耐腐蚀等特点。

四、泡沫混凝土的发展趋势与展望1.我国政策支持近年来，我国政府出台了一系列政策，鼓励发展绿色建筑材料，泡沫混凝土作为具有优良性能的节能材料，得到了广泛关注和推广。

2.技术创新与进步随着科学技术的进步，泡沫混凝土的原材料、生产工艺和应用技术不断得到创新，使其性能更加优良，应用领域更加广泛。

泡沫混凝土配合比及施工1 泡沫混凝土的应用泡沫混凝土也叫气泡混凝土它和普通混凝土有着很大的差别，泡沫混凝土中没有粗、细集料的骨架作用，由大量颗粒均匀细腻的气泡与适当水灰比的水泥浆进行混合，填充混凝土的空间，附在气泡表面的水泥经过水化后产生强度，有着一定的承载能力，它能很好的和其他结构相互接触，分散、传递建筑自身的荷载，适用于公路、桥涵台背回填，社会、经济效益明显。

2 材料的选用本文所用水泥为上虞海螺水泥XX公司生产的P.O42.5水泥，拟定水灰比为0.6 ，发泡剂是植物性高分子合成水泥发泡剂，稀释倍率为80。

植物性发泡剂是以松香和氢氧化钠等为主要原料经过皂化反应制取，具有较高的表面活性、产泡量大、稳定性好、吸水率低、可长时间不消泡，在制造泡沫混凝土中不产生结团絮凝、收缩、泌水、降沉现象。

发泡的基本原理，就是用气泵将空气引入发泡剂溶液中，气体分散于液体中，形成气泡，再由无数气泡组成气泡群。

配合比设计用一台发泡机，由气泵、抽水泵、气压表等连接组成。

3. 配合比设计⑴泡沫混凝土设计要求：湿容重6.0〜7.0KN/m3,流动度＞180mm 强度等级CF0.8，试配强度=0.8*1.15=0.92Mpa，使用混凝土拌合用水。

⑵发泡剂与水以1：80 比例稀释成发泡液，装至15L 水桶中，将抽水管放入水桶中，开动发泡机，气泵把空气引入到抽水泵吸进的发泡液中，从出泡管中吹出，待气泡群稳定流出时，用20L 容量筒接样，用刮刀一次刮平测其密度，经3 次平行结果测得气泡群密度约为68kg/m3。

⑶将水灰比=0.6 水泥净浆，加入不同数量的气泡群，直到湿容重及流动度符合设计要求时制取7 天、28天抗压强度试件，其试验结果如下表：表一、试配结果序号试拌材料用量（g）实测湿溶重（KN/m3）7 天强度（Mpa）28 天强度（Mpa）每方材料用量（Kg）换算体积（m3）消泡率（%）水泥水气泡群水泥水气泡群1 4000 2400 300 826 1.22 1.79 493 295 36 0.98 1.662 4000 2400 350 772 1.03 1.65 457 274 40 1.01 -0.973 4000 2400 380 740 0.97 1.58 436 261 41 1.00 -0.464 4000 2400 390 721 0.9 1.46 424 254 41 0.99 0.635 4000 2400 410 700 0.84 1.38 411 246 42 1.00 0.386 4000 2400 420 676 0.86 1.35 396 237 41 0.97 3.237 4000 2400 450 650 0.7 1.15 379 227 42 0.97 3.318 4000 2400 480 624 0.62 0.99 362 217 43 0.97 3.399 4000 2400 500 600 0.53 0.94 347 208 43 0.95 4.7710 4000 2400 550 564 0.46 0.77 324 194 44 0.95 5.44注：①上表阴影部分为选定的泡沫混凝土配合比。

泡沫混凝土的配比与强度1. 引言泡沫混凝土是一种轻质、多孔的材料，由水泥、砂子、水和稳定剂混合而成。

它具有低密度、良好的保温性能和隔音性能，因此在建筑和工程领域得到了广泛应用。

本文将详细介绍泡沫混凝土的配比与强度，从而帮助读者了解如何正确选择配比以及如何提高泡沫混凝土的强度。

2. 泡沫混凝土的配比2.1 水泥和砂子的配比水泥和砂子是泡沫混凝土中主要的固体成分，它们的配比直接影响到混凝土的强度。

一般来说，水泥和砂子的配比为1:3到1:5之间。

如果需要更高强度的泡沫混凝土，可以适当增加水泥和砂子的比例。

2.2 水与固体材料的配比水是调节泡沫混凝土流动性和硬化时间的关键因素。

通常情况下，水的用量为固体材料质量的15%到20%。

如果需要更高流动性的泡沫混凝土，可以适当增加水的用量。

2.3 稳定剂的使用稳定剂是用来控制泡沫混凝土中气泡稳定性和分布均匀性的添加剂。

常见的稳定剂有蛋白质、表面活性剂等。

稳定剂的使用量一般为固体材料质量的0.1%到0.3%。

3. 泡沫混凝土的强度3.1 强度测试方法泡沫混凝土的强度可以通过压缩试验和抗拉试验来进行测试。

压缩试验是将样品置于压力机上进行垂直加载，测得最大压力值即为抗压强度。

抗拉试验则是通过在样品上施加拉力来测得抗拉强度。

3.2 影响泡沫混凝土强度的因素3.2.1 固体材料配比如前所述，固体材料配比直接影响到泡沫混凝土的强度。

较高比例的水泥和砂子可以提高混凝土的强度。

3.2.2 稳定剂的选择与使用稳定剂的选择和使用对泡沫混凝土的强度也有一定影响。

选用合适的稳定剂，能够使气泡分布均匀，从而提高泡沫混凝土的强度。

3.2.3 浇筑与养护条件浇筑和养护条件对泡沫混凝土的强度同样非常重要。

合理控制浇筑过程中的温度、湿度和时间，以及养护过程中的温湿度，能够有效提高泡沫混凝土的强度。

3.3 提高泡沫混凝土强度的方法3.3.1 添加增强材料在泡沫混凝土中添加一些增强材料，如纤维素纤维等，可以显著提高其强度。

泡沫混凝土配合比引言泡沫混凝土是一种由水泥、沙子、水和稳定剂混合制成的轻质混凝土。

它具有低密度、良好的保温性能和抗压强度等优点，因此广泛应用于建筑和工程领域。

泡沫混凝土的配合比是制备高质量泡沫混凝土的关键因素之一。

本文将介绍泡沫混凝土配合比的基本原则和常用设计方法。

一、配合比基本原则泡沫混凝土配合比的设计需要考虑以下几个基本原则：1.正确选择水泥、沙子和稳定剂的配比比例。

水泥是泡沫混凝土的主要胶凝材料，沙子作为骨料填充空隙，稳定剂用于控制泡沫的稳定性。

合理的配比比例可以保证混凝土的强度和稳定性。

2.确定合适的水泥用量。

水泥用量对泡沫混凝土的强度和密度有着重要影响。

过多的水泥会导致混凝土过于致密，而过少的水泥则会影响混凝土的强度。

3.控制泡沫用量。

泡沫是泡沫混凝土的主要原料之一，其用量的多少会影响混凝土的密度和轻质性能。

过多的泡沫会导致混凝土质量下降，而过少的泡沫则会影响混凝土的轻质性能。

4.稳定剂控制。

稳定剂的使用可以提高泡沫的稳定性和保持性能，确保混凝土的质量。

适量的稳定剂可以有效控制泡沫的消散和均匀分布。

二、配合比设计方法泡沫混凝土的配合比设计可以根据实际工程需求和材料性能进行适当调整。

以下介绍几种常用的配合比设计方法：1. 经验法经验法是一种简单快速的配合比设计方法，适用于一般工程。

根据经验公式计算水泥、沙子和水的用量，并根据具体情况调整泡沫和稳定剂用量。

经验法的计算公式如下：水泥用量（kg/m³）= 料与胶凝材料体积比 x 气凝胶用量（kg/m³）沙子用量（kg/m³）= 料与胶凝材料体积比 x 空隙率 x 水泥用量（kg/m³）水用量（kg/m³）= 料与胶凝材料体积比 x 水泥用量（kg/m³）泡沫用量（kg/m³）= 料与胶凝材料体积比 x 泡沫的体积2. 材料比例法材料比例法是一种根据材料特性选择合适比例的配合比设计方法。

配合比设计要求1.要满足轻质泡沫混凝土结构设计的强度(标号)要求，2.要使轻质泡沫混凝土混合物具有适应施工条件的流动性(坍落度) 与良好的和易性，3.在某些特殊工程中，轻质泡沫混凝土还应满足抗冻、抗渗和坑侵蚀等耐久性的要求，4.要做到节约水泥和降低轻质泡沫混凝土成本。

配合比设什—体积法(一)确定水PE比水灰比W/C的选定必须从轻质泡沫混凝土的强度和耐久性两方面同时考虑。

1.棍凝土试配强度的确定考虑到现场实际施工条件的变异。

2.根据已选定的水泥标号、粗骨料种类及所要求的轻质泡沫混凝土试配强度，用经验公式计算出水灰比。

对于出厂期超过三个月或存放条件不良的变质水泥，应重新鉴定其标号，并按实际强度进行计算。

3.按耐久性要求复核水灰比按强度要求计算出的水灰比，应满足表根据耐久性要求规定的最大水灰比，即计算所得的水灰比如果大于表规定的水灰比值时，则应按表中规定的最大水灰比值选取。

表所列水灰比指水与水泥(包括外接混合材料)用最之比，一雄小水泥用量(包括外掺混合材料)当用人工妈实时，应增加25kg/ m8;标号为100号(1oMPa)的轻质泡沫混凝土，最大水灰比和最小水泥用最可不受表的限祝，寒冷地区指最冷月份的月平均温度在一5 -15.0之间，严寒地区指最寒冷月份的月平均沮度低于一15,0,(二)确定用水量轻质泡沫混凝土配合比设计时，应力求采用最小单位用水是。

用水全的多少，主要根据所要求轻质泡沫混凝土塌落度及所用集料粗细、表面光滑粗糙等因素来决定。

如无经脸时，可按不同工程及施工条件先选用适宜的塌落度。

泡沫混凝土厂家的泡沫混凝土绝热性能一向很好，尤其是在常温的情况下，它的绝热性能要比其他的保温板绝热性好很多。

此外，岩棉的隔音效果也是相当好，被欧洲以及北美地区广发应用。

但是在泡沫混凝土厂家施工的时候要注意以下几点：1、需保温的设施以及管道应没有任何泄漏，表面干燥，无油脂，无锈蚀在桔柑些条件下，为利于防腐，可采取适当涂层。

泡沫混凝土配合比设计技术参数发布者：北京中科亚信发布时间：2009-5-18 阅读：997次泡沫混凝土配合比设计技术参数（1）体积密度泡沫混凝土的体积密度（原称容重）是最重要的一项物理性能指标。

体积密度是配合比设计的基础。

各材料的选用及用量均是围绕密度的技术要求展开的。

因此，体积密度设计是配合比计算的基本依据之一。

它反映所设计的泡沫混凝土在完成养护之后，单位体积理论干燥重量。

即包括各基本组成材料的干物料总量和制品中非蒸发水总量（其中包括化学结合水和凝胶水）。

泡沫混凝土的体积密度与制品的含水量有关。

一般，体积密度是指养护后产品的绝干体积密度，而不是在自然状态下存放时，产品的含水因空气温度的相对稳定而达到的相对平衡的自然状态体积密度。

体积密度的设计应按照产品的技术要求为出发点，其密度应为绝干体积密度。

在密度设计时，要考虑现有材料、工艺、设备大致能达到的水平，不能脱离具体的技术实际。

（2）强度强度是体积密度之外另一项重要的物理性理指标。

泡沫混凝土的强度包括抗压强度、抗折强度、抗冲击强度三项。

大多数承重产品主要强调抗压强度，对抗折及抗冲击强度则可以不予重点考虑；而一些板材制品则应突出抗折强度及抗冲击强度。

每一种产品的强度设计注重于那项指标，应根据产品的不同品种及技术要求而定。

在强度设计时，应以体积密度为基础。

在保证体积密度的情况下来设计符合产品技术要求的强度值。

不同的密度，其强度值是不同的。

在设计强度时需要注意的是，其强度应以满足这一密度等级产品的使用性能为标准，而不能以密实混凝土为参照去追求不必要的高强度。

泡沫混凝土本身就是一种强度较低的材料，要求它高强度是不切实际也没有必要的。

例如地暖用泡沫混凝土0.6MPa的抗压强度就已经满足了使用要求，外墙外保温系统用泡沫混凝土0.4MPa的抗压强度也已符合技术要求，屋面保温用泡沫混凝土0.8MPa的抗压强度也可以达到使用要求。

如此等等，我们就不能要求这些混凝土去和路面砖的20～30MPa的抗压强度去相比，也是根本不需要的。

泡沫混凝土配合比泡沫混凝土是一种轻质材料，其配合比是制作泡沫混凝土时所使用各种原材料的比例。

正确的配合比能够确保泡沫混凝土具有良好的性能和稳定的品质。

本文将介绍泡沫混凝土的配合比及其影响因素。

一、泡沫混凝土的配合比泡沫混凝土的配合比主要包括水泥、砂、水、泡沫剂等原材料的比例。

一般来说，泡沫混凝土的配合比为水泥：砂：水：泡沫剂=1：1：0.4-0.6：0.2-0.4。

其中，水泥和砂是泡沫混凝土的主要固化材料，水是调节混凝土流动性的介质，而泡沫剂则是制造泡沫混凝土的关键。

1.强度要求：不同的工程对泡沫混凝土的强度要求不同，因此配合比也会有所不同。

一般来说，强度要求高的工程需要增加水泥和砂的比例，以提高混凝土的强度。

2.密度要求：泡沫混凝土的密度与配合比有直接关系。

一般来说，密度要求较低的工程可以增加泡沫剂的用量，以降低混凝土的密度。

3.流动性要求：某些工程对泡沫混凝土的流动性要求较高，这时可以适量增加水的用量，以提高混凝土的流动性。

4.耐久性要求：一些特殊工程对泡沫混凝土的耐久性要求较高，这时可以适量增加水泥的用量，以提高混凝土的耐久性。

5.施工条件：不同的施工条件对配合比也会有一定影响。

例如，施工温度较高时，可以适量减少水的用量，以防止混凝土过于液态。

三、泡沫混凝土配合比的优化1.根据工程要求确定泡沫混凝土的配合比，包括强度要求、密度要求、流动性要求和耐久性要求等。

2.合理选择原材料，确保原材料的质量稳定。

水泥和砂应符合国家标准，泡沫剂应选择质量可靠的产品。

3.按照配合比准确称取原材料，并进行充分搅拌，确保各组分充分混合。

4.控制水泥的用量，避免水泥用量过高或过低。

过高的水泥用量会增加成本，过低的水泥用量会影响混凝土的强度和耐久性。

5.控制水的用量，避免过多或过少。

过多的水会导致混凝土流动性过高，过少的水会影响混凝土的流动性和强度。

6.控制泡沫剂的用量，避免过多或过少。

过多的泡沫剂会导致混凝土密度过低，过少的泡沫剂会影响混凝土的强度和密度。

强度c3泡沫混凝土配比标准强度C3泡沫混凝土是一种轻质、多孔的建筑材料，广泛应用于建筑、道路、桥梁和隧道等工程中。

它具有低密度、良好的保温隔热性能和较高的抗压强度。

以下是关于强度C3泡沫混凝土配比标准的相关参考内容。

1. 基本原理配比设计是根据泡沫混凝土需求的强度、密度、抗压强度和施工工艺来确定的。

设计配比应满足结构设计要求和工程特点，确保混凝土的质量和性能。

2. 材料选择2.1 水泥：可选用普通硅酸盐水泥、硫铝酸盐水泥和粉煤灰掺和水泥，根据工程条件和需求选择合适的品种和等级。

2.2 粉煤灰：掺入适量的粉煤灰可以提高泡沫混凝土的抗压强度和耐久性。

2.3 砂：选用细砂或中砂，砂的粒径应均匀，否则会影响混凝土的密实性和抗压强度。

2.4 骨料：常用的骨料包括碎石、膨胀珍珠岩、轻骨料等，骨料的选择应根据混凝土强度和密度要求进行合理调配。

2.5 泡沫剂：根据配比要求选择优质的泡沫剂，泡沫剂的用量直接影响泡沫混凝土的密度和性能。

3. 配比设计3.1 水胶比：水泥用量和水胶比是控制强度C3泡沫混凝土抗压强度的关键因素。

水胶比一般控制在0.3-0.4之间，同时还要考虑骨料的吸水性和粉煤灰的含量。

3.2 混凝土配合比：混凝土配合比应根据实际情况进行确定，通常按照水泥适量、砂石比例、骨料掺量以及泡沫剂用量来配比。

3.3 泡沫率：根据混凝土的密度要求和泡沫剂的性能，确定合适的泡沫率。

泡沫率过高会导致混凝土密度降低，影响抗压强度和耐久性；泡沫率过低则会增加混凝土的密实度，提高抗压强度，但也会降低保温隔热性能。

3.4 添加剂选用：可以适量添加缓凝剂、减水剂等辅助剂，提高混凝土的工艺性能和机械性能。

4. 施工工艺4.1 搅拌方法：强度C3泡沫混凝土可采用机械搅拌或手工搅拌的方式进行制备。

机械搅拌效果更好，可以保证混凝土的均一性和稳定性。

4.2 浇注方式：根据施工场地和结构形式选择合适的浇注方式，包括平板浇注、模板浇注等。

4.3 养护方法：施工完成后，要进行适当的水养护，保持泡沫混凝土的湿度，促进混凝土的水化反应，提高强度和耐久性。

泡沫混凝土配合比设计的基本原则导热系数和强度决定了泡沫混凝土自身的性能.本配合比将通过确定泡沫混凝土的干密度,达到控制泡沫混凝土导热系数和强度的目的.配合比设计的基本原则如下.1)按泡沫混凝土干密度要求,确定水泥及粉煤灰用量.2)通过水泥及粉煤灰用量,确定泡沫混凝土用水量.3)按照胶凝材料、用水量,确定水泥净浆体积.4)通过水泥净浆体积,确定泡沫剂体积.5)按泡沫体积、实测泡沫密度,确定泡沫质量.6)根据泡沫质量、泡沫剂稀释倍数,确定泡沫剂的用量.在确定各物料配合比时,应注意某些材料的缓凝性,它们会对早期强度变化特别是料浆的初凝有重要影响,加量较大时可能会降低浇筑的稳定性,甚至引起塌模,因此,要控制他们的用量.任何一种设计计算,与生产实际之间总会存在一定的偏差,还需要进行反复的调整,然后才能在生产中应用,并不断完善.水泥—粉煤灰—泡沫—水原料体系的泡沫混凝土配合比设计关系式为ρ干= Sa(Mc+Mfa),(1)Mw=φ(Mc+Mfa),(2)式中:ρ干为泡沫混凝土设计干密度(kg/m3);Sa为泡沫混凝土养护28 d后,各基本组成材料的干物料总量和制品中非蒸发物总量所确定的质量系数,普通硅酸盐水泥取1.2,硫铝酸盐水泥取1.4;Mc为1 m3泡沫混凝土的水泥用量(kg);Mfa为1 m3泡沫混凝土的粉煤灰用量(kg),一般情况下Mfa为干粉料的0~30%;Mw为1 m3泡沫混凝土的基本用水量(kg);φ为基本水料比,视施工和易性,可作适当调整,一般情况下取0.5.1 m3泡沫混凝土中,由水泥、粉煤灰和水组成的浆体总体积为V1,按式(3)计算,泡沫添加量V2按式(4)计算.即配制单位体积泡沫混凝土,由水泥、粉煤灰和水组成浆体体积不足部分由泡沫填充. V1=Mfaρfa+Mcρc+Mwρw,(3)V2= K(1-V1),(4)式中:ρfa为粉煤灰密度,取2 600 kg/m3;ρc为水泥密度,取3 100 kg/m3;ρw为水的密度,取1 000 kg/m3;V1为加入泡沫前,水泥、粉煤灰和水组成的浆体总体积(m3);V2为泡沫添加量(m3);K为富余系数,通常大于1,视泡沫剂质量和制泡时间而定,主要应考虑泡沫加入到浆体中再混合时的损失,对于稳定性较好的泡沫剂,一般情况下取1.1~1.3.泡沫剂的用量Mp按下式计算My= V2ρ泡,(5)Mp= My/(β+1),(6)式中:My为形成的泡沫液质量(kg);ρ泡为实测泡沫密度(kg/m);Mp为1 m泡沫混凝土的泡沫剂质量(kg);β为泡沫剂稀释倍数.为便于理解泡沫混凝土配合比设计方法,特举实例计算如下.1)在无粉煤灰情况下,生产1 m3干密度为300 kg/m3的泡沫混凝土的配比计算.普通水泥质量Mc=300/1.2=250 kg.用水量Mw=0.5×250=125 kg.净浆体积V1=250/3 100+125/1 000=0.206 m3.泡沫体积(假设富余系数K取1.1)V2=1.1×(1-0.206)=0.873 m3.如泡沫密度实测为34 kg/m3,泡沫剂使用时稀释倍数为20倍,则泡沫液质量My=0.873×34=29.68 kg.泡沫剂质量Mp=29.68/(20+1)=1.41 kg.从而可以计算出生产1 m3干密度为300 kg/m3的泡沫混凝土需要普通水泥250 kg,水125 kg,泡沫剂1.41kg。

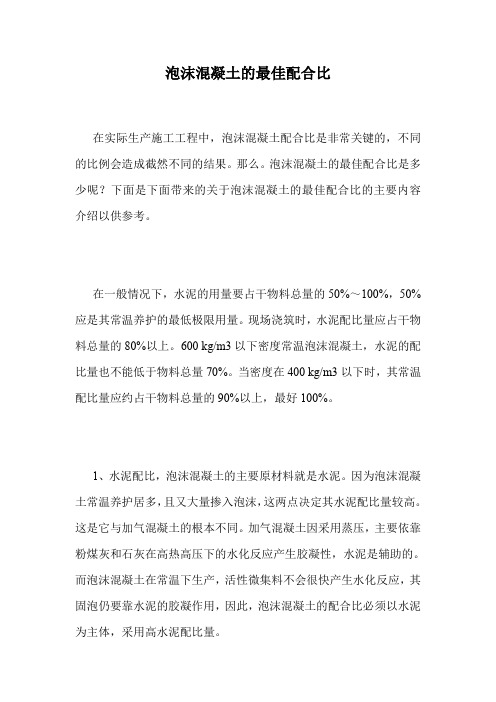

泡沫混凝土的最佳配合比在实际生产施工工程中，泡沫混凝土配合比是非常关键的，不同的比例会造成截然不同的结果。

那么。

泡沫混凝土的最佳配合比是多少呢？下面是下面带来的关于泡沫混凝土的最佳配合比的主要内容介绍以供参考。

在一般情况下，水泥的用量要占干物料总量的50%～100%，50%应是其常温养护的最低极限用量。

现场浇筑时，水泥配比量应占干物料总量的80%以上。

600 kg/m3以下密度常温泡沫混凝土，水泥的配比量也不能低于物料总量70%。

当密度在400 kg/m3以下时，其常温配比量应约占干物料总量的90%以上，最好100%。

1、水泥配比，泡沫混凝土的主要原材料就是水泥。

因为泡沫混凝土常温养护居多，且又大量掺入泡沫，这两点决定其水泥配比量较高。

这是它与加气混凝土的根本不同。

加气混凝土因采用蒸压，主要依靠粉煤灰和石灰在高热高压下的水化反应产生胶凝性，水泥是辅助的。

而泡沫混凝土在常温下生产，活性微集料不会很快产生水化反应，其固泡仍要靠水泥的胶凝作用，因此，泡沫混凝土的配合比必须以水泥为主体，采用高水泥配比量。

2、低水泥配比必须以保证产品强度为前提，在满足产品性能的基础上来降低水泥配比量，能降多少就降多少，并应考虑浇注时的稳定性，过低的水泥用量是会造成塌模的。

不能脱离技术要求去降低水泥配比量。

3、水泥配比量设计，应考虑以下几个因素：①水泥的品种。

早期和后期强度均高的水泥品种可适当降低配比量，后期强度低或早期强度低的水泥品种应提高水泥配比量；②水泥的强度等级。

高强度等级的水泥可降低配比量，低强度等级的水泥应提高其配比量；③水泥的质量状况。

大厂名牌新型干法回转窑水泥，配比量可适当降低，而小厂立窑水泥或混合材掺量大的水泥应适当提高配比量；④产品的密度和强度要求。

低密度或强度要求较高的应提高水泥配比量，高密度或强度要求较低的可降低水泥配比量；⑤初养温度。

在浇注后的初养温度较低，可适当降低其配比量。

若采用蒸养或蒸压，还强以再降低水泥的配比量；⑥活性微集料的品种和活性。

水泥发泡混凝土的配比规范1. 引言水泥发泡混凝土（以下简称发泡混凝土）是一种轻质高强度材料，广泛应用于建筑、道路和土木工程等领域。

发泡混凝土的配比是制备高性能发泡混凝土的前提，合理的配比能够保证混凝土的力学性能和使用寿命。

本文将介绍水泥发泡混凝土的配比规范，帮助读者了解如何进行合理的配比设计。

2. 要求发泡混凝土的配比设计应满足以下要求：•强度要求：根据工程需要确定发泡混凝土的强度等级，配比设计应保证混凝土的强度符合相应标准要求。

•密度要求：根据工程要求确定发泡混凝土的密度，配比设计应保证混凝土的密度符合要求。

•耐久性要求：发泡混凝土在各种环境条件下应具有良好的耐久性，配比设计应考虑混凝土的抗渗性、耐久性和减水剂的使用。

3. 配比设计方法发泡混凝土的配比设计一般包括以下步骤：3.1 确定材料比例根据所需的混凝土强度和密度要求，确定水泥、砂子、骨料、水和发泡剂等材料的比例。

常用的材料比例如下：•水泥：一般水泥用量为总配重的10%~20%。

•砂子：砂子用量为总配重的40%~50%。

•骨料：骨料用量为总配重的30%~40%。

•水：水用量为总配重的10%~15%。

•发泡剂：发泡剂用量根据需要进行调整。

3.2 确定配合比根据以上材料比例确定发泡混凝土的配合比。

配合比是指各种材料按一定比例混合后形成的混合材料的比例关系。

常用的配合比为1:2:4，表示水泥：砂子：骨料的体积或质量比。

3.3 调整和优化配比根据实际情况和试验结果，对配比进行调整和优化。

在保证混凝土强度和密度的前提下，可以考虑添加一些掺合料、添加剂和化学添加剂等，以改善混凝土的性能。

4. 配比规范发泡混凝土的配比应符合以下规范：4.1 强度等级和密度根据工程需要确定发泡混凝土的强度等级和密度要求，参考国家标准进行配比设计。

4.2 水泥和砂子水泥和砂子是发泡混凝土中的主要材料，应选择质量稳定、符合标准要求的产品。

4.3 骨料骨料是发泡混凝土中的骨干组成部分，应选择坚固、无毒、无害的天然或人工骨料。
