《LM358正弦波、方波、三角波产生电路设计与应用》一、引言在电子领域中，波形发生器是一种非常重要的电路，它可以产生各种不同的波形信号，包括正弦波、方波和三角波等。
LM358作为一款宽幅增益带宽产品电压反馈运算放大器，被广泛应用于波形发生器电路中。
本文将探讨如何利用LM358设计正弦波、方波和三角波产生电路，并简要介绍其应用。
二、LM358正弦波产生电路设计1. 基本原理LM358正弦波产生电路的基本原理是利用振荡电路产生稳定的正弦波信号。
通过LM358的高增益和频率特性，结合RC滤波电路，可以实现较为稳定的正弦波输出。
2. 电路设计（1）LM358引脚连接。
将LM358的引脚2和3分别与电容C1和C2相连，形成反馈电路，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。
（2）RC滤波电路。
在LM358的输出端接入RC滤波电路，通过调节电阻和电容的数值，可以实现所需的正弦波频率和幅值。
3. 电路测试连接电源并接入示波器进行测试，调节RC滤波电路的参数，可以观察到稳定的正弦波信号输出。
三、LM358方波产生电路设计1. 基本原理LM358方波产生电路的基本原理是通过LM358的高增益和高速响应特性，结合反相输入和正向输入，实现对方波信号的产生。
2. 电路设计（1）LM358引脚连接。
将LM358的引脚2和3分别与电阻R1和R2相连，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。
（2）反相输入和正向输入。
通过R1和R2的分压作用，实现LM358反相输入和正向输入，从而产生方波输出。
3. 电路测试连接电源并接入示波器进行测试，调节R1和R2的数值，可以观察到稳定的方波信号输出。
四、LM358三角波产生电路设计1. 基本原理LM358三角波产生电路的基本原理是通过LM358的反相输入和正向输入结合，实现对三角波信号的产生。
2. 电路设计（1）LM358引脚连接。
将LM358的引脚2和3分别与电容C1和C2相连，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。

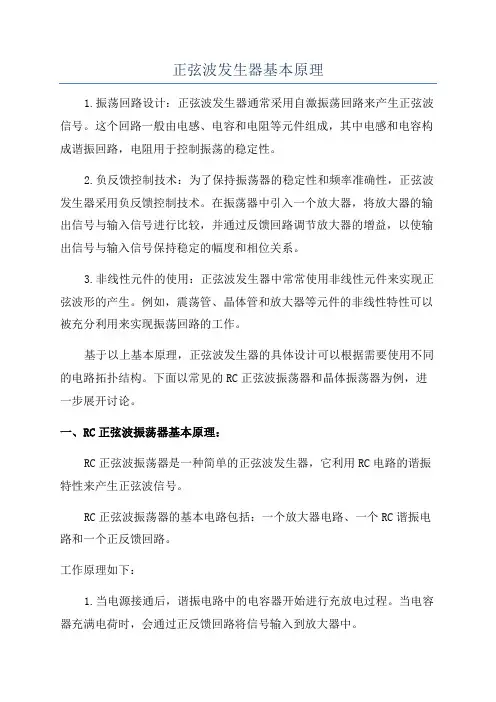

正弦波发生器基本原理1.振荡回路设计：正弦波发生器通常采用自激振荡回路来产生正弦波信号。
这个回路一般由电感、电容和电阻等元件组成，其中电感和电容构成谐振回路，电阻用于控制振荡的稳定性。
2.负反馈控制技术：为了保持振荡器的稳定性和频率准确性，正弦波发生器采用负反馈控制技术。
在振荡器中引入一个放大器，将放大器的输出信号与输入信号进行比较，并通过反馈回路调节放大器的增益，以使输出信号与输入信号保持稳定的幅度和相位关系。
3.非线性元件的使用：正弦波发生器中常常使用非线性元件来实现正弦波形的产生。
例如，震荡管、晶体管和放大器等元件的非线性特性可以被充分利用来实现振荡回路的工作。
基于以上基本原理，正弦波发生器的具体设计可以根据需要使用不同的电路拓扑结构。
下面以常见的RC正弦波振荡器和晶体振荡器为例，进一步展开讨论。
一、RC正弦波振荡器基本原理：RC正弦波振荡器是一种简单的正弦波发生器，它利用RC电路的谐振特性来产生正弦波信号。
RC正弦波振荡器的基本电路包括：一个放大器电路、一个RC谐振电路和一个正反馈回路。
工作原理如下：1.当电源接通后，谐振电路中的电容器开始进行充放电过程。
当电容器充满电荷时，会通过正反馈回路将信号输入到放大器中。
2.放大器对输入信号进行放大，将其输出到谐振电路中。
3.谐振电路根据输入信号的频率和谐振频率选择性地传输放大器的输出信号。
4.正反馈回路将放大器输出信号再次输入到输入端，形成一个闭环反馈。
5.通过调整电容器的值，可以调整正弦波的频率，实现正弦波发生器的频率调节。
二、晶体振荡器基本原理：晶体振荡器是一种高稳定性、高频率准确性的正弦波发生器，常用于射频和通信系统等应用。
晶体振荡器的基本电路包括：一个振荡电路和一个放大器电路。
工作原理如下：1.晶体在振荡电路中起到谐振的作用，当加上一定的电压后，晶体会以其特有的谐振频率振荡。
2.放大器将振荡器的输出信号放大。
3.输出信号经过滤波电路进行谐振频率的选择性放大。
1KHZ正弦波产生电路(文氏电桥振荡器)电路原理：TR1 结型场效应管在这里充当压控可变电阻，它与R3、R4一起构成文氏振荡器的负反馈回路，TR1的电阻越大，负反馈越强。
D2、D3、R8、R9、R10与IC（2/2）对输出振荡电压进行全波整流，在IC的1脚产生负的整流输出电压，经过D1与R7、C4滤波后获得一个负的直流电压，该电压与振荡输出的幅值差不多相等。
这个负电压加在TR1的G极，控制着TR1的D-S极之间的电阻值。
振荡输出幅度增大，TR1的G极电压就越负，TR1的D-S极间阻值变大，负反馈增强，使得振荡幅度减小。
通过以上的自动调节，使振荡幅度保持稳定，避免放大器进入非线性区域，从而获得良好的正弦波形。
文氏振荡器常见的一种稳幅措施是在负反馈回路中加入二极管（见下图）：目的也是在输出幅度增大时使负反馈增强，但由于二极管的非线性，会使输出波形发生少许畸变。
而提供的这个电路的负反馈回路中不含有非线性元件，因而能获得高质量的正弦波形。
正弦波产生电路作者：佚名来源：爱华发布时间：2008-5-23 9:44:39 [收藏] [评论]一：产生正弦振荡的条件正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波，我们一般是在放大电路中引入正反馈，并创造条件，使其产生稳定可靠的振荡。
正弦波产生电路的基本结构是：引入正反馈的反馈网络和放大电路。
其中：接入正反馈是产生振荡的首要条件，它又被称为相位条件；产生振荡必须满足幅度条件；要保证输出波形为单一频率的正弦波，必须具有选频特性；同时它还应具有稳幅特性。
因此，正弦波产生电路一般包括：放大电路；反馈网络；选频网络；稳幅电路四个部分。
我们在分析正弦振荡电路时，先要判断电路是否振荡。
方法是：（重点）是否满足相位条件，即电路是否是正反馈，只有满足相位条件才可能产生振荡；放大电路的结构是否合理，有无放大能力，静态工作是否合适；是否满足幅度条件，检验，若：(1)则不可能振荡；(2)振荡，但输出波形明显失真；(3)产生振荡。
555定时器产生正弦波电路
555定时器本身无法直接产生正弦波，但可以通过一些电路设计实现这一目标。
以下是使用555定时器产生正弦波的一种方法：
1.由555定时器组成的多谐振荡器产生方波。
当电容C1被充电时，2和6引脚的电压都上升，此时二极管D1导通，接通+12V电源后，电容C1被充电，Vc上升，当Vc上升到2Vcc/3时，触发器被复位，同时放电BJT T导通，此时输出电平Vo为低电平，电容C1通过R2和T放电，使Vc下降。
当Vc下降到Vcc/3时，触发器又被置位，Vo翻转为高电平。
2.然后，通过积分电路将方波转化为三角波。
3.最后，使用另一个积分器将三角波进一步转化为正弦波。
请注意，这种方法产生的正弦波可能并不完美，可能需要进行一些调整和优化以达到所需的效果。
同时，电路的具体设计和元件参数的选择也会影响到最终产生的正弦波的质量。

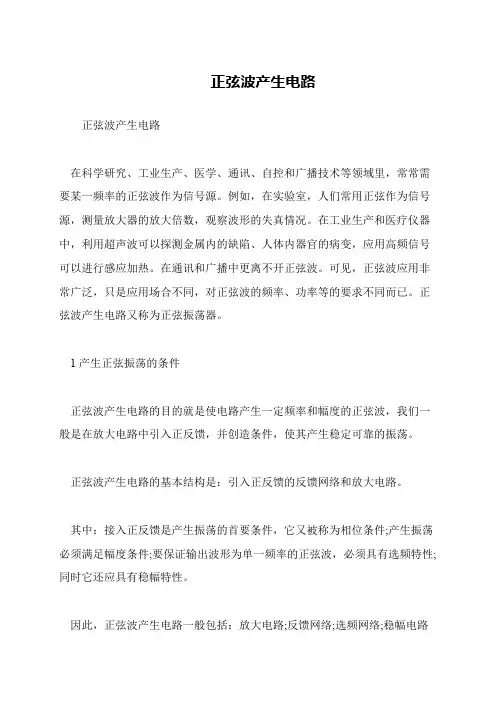

正弦波产生电路
正弦波产生电路
在科学研究、工业生产、医学、通讯、自控和广播技术等领域里，常常需要某一频率的正弦波作为信号源。
例如，在实验室，人们常用正弦作为信号源，测量放大器的放大倍数，观察波形的失真情况。
在工业生产和医疗仪器中，利用超声波可以探测金属内的缺陷、人体内器官的病变，应用高频信号可以进行感应加热。
在通讯和广播中更离不开正弦波。
可见，正弦波应用非常广泛，只是应用场合不同，对正弦波的频率、功率等的要求不同而已。
正弦波产生电路又称为正弦振荡器。
1产生正弦振荡的条件
正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波，我们一般是在放大电路中引入正反馈，并创造条件，使其产生稳定可靠的振荡。
正弦波产生电路的基本结构是：引入正反馈的反馈网络和放大电路。
其中：接入正反馈是产生振荡的首要条件，它又被称为相位条件;产生振荡必须满足幅度条件;要保证输出波形为单一频率的正弦波，必须具有选频特性;同时它还应具有稳幅特性。
因此，正弦波产生电路一般包括：放大电路;反馈网络;选频网络;稳幅电路。
lm358正弦波方波三角波产生电路LM358是一种双通道运算放大器，具有低功耗和宽电源电压范围等特点，非常适合用于信号处理、滤波以及波形生成电路。
在本文中，我们将针对LM358正弦波、方波和三角波产生电路展开探讨，并提供详细的电路设计原理和实现步骤。
1. LM358正弦波产生电路正弦波产生电路是一种基本的波形生成电路，能够产生具有稳定幅值和频率的正弦波信号。
使用LM358运算放大器和一些基本的无源元件，我们可以设计出简单而稳定的正弦波产生电路。
我们需要通过一个RC 网络将运算放大器配置为反馈振荡电路。
通过调整RC网络的参数，可以实现所需频率的正弦波输出。
需要注意的是，为了稳定输出的幅值和频率，我们需要精心选择和调整电阻和电容的数值。
2. LM358方波产生电路方波产生电路是一种能够生成具有固定占空比和频率的方波信号的电路。
使用LM358运算放大器和几个简单的元件，我们可以设计出稳定的方波产生电路。
我们可以将LM358配置为比较器，通过设置阈值电压和反馈电阻，可以实现所需频率和占空比的方波输出。
需要注意的是，选择合适的电阻和电容数值，可以使得方波输出的上升和下降沿更加陡峭。
3. LM358三角波产生电路与正弦波和方波不同，三角波产生电路能够生成具有线性变化斜率的三角波信号。
同样地，我们可以利用LM358运算放大器和几个简单的元件设计出稳定的三角波产生电路。
我们可以将LM358配置为积分放大器，通过输入一个方波信号，并将其积分，可以得到具有线性变化斜率的三角波输出。
调整输入方波的频率和幅值，可以进一步调整三角波输出的频率和幅值。
总结回顾通过对LM358正弦波、方波和三角波产生电路的探讨，我们可以看到LM358作为运算放大器在波形生成电路中的灵活性和高性能。
通过精心设计和调整，我们可以实现稳定、精确和灵活的波形输出。
值得一提的是，LM358产生的波形信号可以应用于各种信号处理和波形调制电路中，具有广泛的应用前景。
audium designer 正弦波发生电路Audium Designer是一种用于创建音频演示和实时音频处理的软件工具。
在音频处理中，正弦波发生电路是一种常见的电路，用于生成稳定的正弦波信号。
正弦波是一种周期性的波形，在音频处理和信号处理中经常使用。
它具有恒定的频率、振幅和相位特性，可以用来模拟各种音频信号。
正弦波发生电路能够根据一些基本参数生成这种稳定的正弦波信号。
正弦波的频率是指波形振动的速度，通常以赫兹（Hz）为单位。
而幅度是指波形的振动强度，可以通过波形的峰值振幅或者基峰值之间的差值来表示。
相位是指波形在时间轴上的偏移量，可以通过将波形与参考信号进行比较来确定。
在Audium Designer中，创建正弦波发生电路的步骤如下：步骤1：打开Audium Designer软件并新建项目。
在软件界面的顶部菜单栏中选择“File”（文件）-> “New”（新建）。
步骤2：在项目中添加一个电路模块。
在软件界面的左侧菜单栏中选择“Components”（组件），然后从组件库中选择一个合适的电路模块并将其拖放到项目中。
步骤3：配置电路模块的参数。
通过双击电路模块或右键单击并选择“Properties”（属性）来打开参数设置窗口。
在窗口中，可以设置正弦波的频率、振幅和相位等参数。
步骤4：连接电路模块。
使用鼠标将电路模块的输出端口与其他模块的输入端口进行连线，以构建音频处理的信号流程图。
可以通过拖动和连接线将电路模块连接到其他模块。
步骤5：调试和测试。
在完成电路连接后，可以对整个信号流程进行调试和测试。
可以使用Audium Designer提供的虚拟音频设备或外部音频接口来进行实时音频处理，并观察正弦波的生成情况。
通过以上步骤，我们可以在Audium Designer中创建一个正弦波发生电路，并生成稳定的正弦波信号。
根据需要，可以调整正弦波的频率、振幅和相位等参数，以满足特定音频处理任务的要求。
正弦波信号发生电路正弦波信号发生电路是一种电路，它可以将直流电转换为正弦波交流电。
正弦波信号是一种周期性的波形，它在电子学中有着广泛的应用。
正弦波信号发生电路可以用于音频放大器、无线电发射器、电子钟等电子设备中。
正弦波信号发生电路的基本原理是利用振荡电路产生正弦波信号。
振荡电路是一种能够自行产生周期性信号的电路。
振荡电路由放大器、反馈电路和滤波电路组成。
放大器将输入信号放大，反馈电路将一部分输出信号反馈到放大器的输入端，滤波电路则用于滤除非正弦波信号的干扰。
正弦波信号发生电路的核心部件是振荡电路。
振荡电路有多种类型，其中最常见的是RC振荡电路和LC振荡电路。
RC振荡电路由一个电容和一个电阻组成，LC振荡电路由一个电感和一个电容组成。
RC 振荡电路和LC振荡电路都可以产生正弦波信号，但它们的频率和波形略有不同。
在RC振荡电路中，电容和电阻的数值决定了振荡电路的频率。
当电容和电阻的数值确定后，振荡电路就会自行产生周期性的正弦波信号。
LC振荡电路则是利用电感和电容的共振来产生正弦波信号。
当电感和电容的数值确定后，振荡电路就会自行产生共振频率的正弦波信号。
正弦波信号发生电路在电子学中有着广泛的应用。
它可以用于音频放大器中，将低频信号转换为高频正弦波信号，从而实现音频信号的放大。
它还可以用于无线电发射器中，将音频信号转换为高频正弦波信号，从而实现无线电信号的发射。
此外，正弦波信号发生电路还可以用于电子钟中，产生精确的时间基准信号。
正弦波信号发生电路是一种重要的电子电路，它可以将直流电转换为正弦波交流电。
正弦波信号发生电路的核心部件是振荡电路，它可以产生周期性的正弦波信号。
正弦波信号发生电路在电子学中有着广泛的应用，它可以用于音频放大器、无线电发射器、电子钟等电子设备中。
正弦波稳幅电路正弦波稳幅电路是一种常见的电路，用于产生稳定幅度的正弦波信号。
它在通信、音频处理、音乐演奏等领域有着广泛的应用。
本文将介绍正弦波稳幅电路的工作原理、设计要点以及应用场景。
我们来了解一下正弦波稳幅电路的工作原理。
正弦波稳幅电路主要由振荡器、放大器和反馈回路组成。
振荡器产生一个频率稳定的正弦波信号，放大器将该信号放大到所需的幅度，然后通过反馈回路将放大后的信号反馈给振荡器，使其保持在稳定的幅度。
在设计正弦波稳幅电路时，需要考虑以下几个要点。
首先是选择合适的振荡器。
常见的振荡器有RC振荡器、LC振荡器和晶体振荡器等，选择合适的振荡器能够确保正弦波的频率稳定性。
其次是选择合适的放大器。
放大器的增益和线性度对信号的幅度稳定性有着重要影响，应根据具体需求选择合适的放大器。
最后是设计合适的反馈回路。
反馈回路能够稳定振荡器的幅度，应根据具体情况选择适当的反馈方式。
正弦波稳幅电路在通信领域有着广泛的应用。
在无线通信系统中，正弦波稳幅电路常用于频率合成器中，生成稳定的射频信号。
在有线通信系统中，正弦波稳幅电路常用于模拟信号的处理和调制解调器中。
此外，正弦波稳幅电路还广泛应用于音频处理领域。
在音响设备中，正弦波稳幅电路能够产生高质量的音频信号，提高音质和音量。
除了通信和音频处理领域，正弦波稳幅电路还有其他一些应用场景。
在科研实验中，正弦波稳幅电路常用于实验仪器的信号源。
在音乐演奏中，正弦波稳幅电路常用于乐器的声音合成和音色调节。
在工业控制系统中，正弦波稳幅电路常用于模拟信号的生成和处理。
总结起来，正弦波稳幅电路是一种常见的电路，用于产生稳定幅度的正弦波信号。
它在通信、音频处理、音乐演奏等领域有着广泛的应用。
在设计正弦波稳幅电路时，需要考虑振荡器、放大器和反馈回路的选择和设计。
正弦波稳幅电路能够提供稳定的信号源，保证通信系统和音频设备的正常工作。
它不仅在科研、工业和音乐领域发挥重要作用，也对我们日常生活产生了深远的影响。
