正弦信号产生电路

《LM358正弦波、方波、三角波产生电路设计与应用》一、引言在电子领域中，波形发生器是一种非常重要的电路，它可以产生各种不同的波形信号，包括正弦波、方波和三角波等。

LM358作为一款宽幅增益带宽产品电压反馈运算放大器，被广泛应用于波形发生器电路中。

本文将探讨如何利用LM358设计正弦波、方波和三角波产生电路，并简要介绍其应用。

二、LM358正弦波产生电路设计1. 基本原理LM358正弦波产生电路的基本原理是利用振荡电路产生稳定的正弦波信号。

通过LM358的高增益和频率特性，结合RC滤波电路，可以实现较为稳定的正弦波输出。

2. 电路设计（1）LM358引脚连接。

将LM358的引脚2和3分别与电容C1和C2相连，形成反馈电路，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。

（2）RC滤波电路。

在LM358的输出端接入RC滤波电路，通过调节电阻和电容的数值，可以实现所需的正弦波频率和幅值。

3. 电路测试连接电源并接入示波器进行测试，调节RC滤波电路的参数，可以观察到稳定的正弦波信号输出。

三、LM358方波产生电路设计1. 基本原理LM358方波产生电路的基本原理是通过LM358的高增益和高速响应特性，结合反相输入和正向输入，实现对方波信号的产生。

2. 电路设计（1）LM358引脚连接。

将LM358的引脚2和3分别与电阻R1和R2相连，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。

（2）反相输入和正向输入。

通过R1和R2的分压作用，实现LM358反相输入和正向输入，从而产生方波输出。

3. 电路测试连接电源并接入示波器进行测试，调节R1和R2的数值，可以观察到稳定的方波信号输出。

四、LM358三角波产生电路设计1. 基本原理LM358三角波产生电路的基本原理是通过LM358的反相输入和正向输入结合，实现对三角波信号的产生。

2. 电路设计（1）LM358引脚连接。

将LM358的引脚2和3分别与电容C1和C2相连，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。

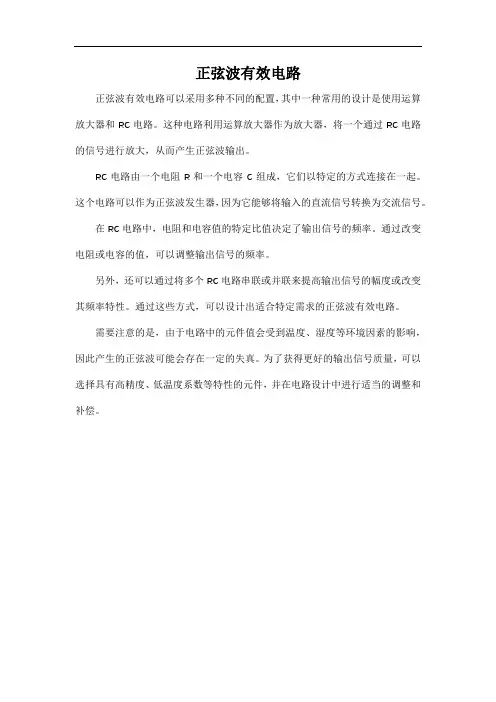

正弦波有效电路
正弦波有效电路可以采用多种不同的配置，其中一种常用的设计是使用运算放大器和RC电路。

这种电路利用运算放大器作为放大器，将一个通过RC电路的信号进行放大，从而产生正弦波输出。

RC电路由一个电阻R和一个电容C组成，它们以特定的方式连接在一起。

这个电路可以作为正弦波发生器，因为它能够将输入的直流信号转换为交流信号。

在RC电路中，电阻和电容值的特定比值决定了输出信号的频率。

通过改变电阻或电容的值，可以调整输出信号的频率。

另外，还可以通过将多个RC电路串联或并联来提高输出信号的幅度或改变其频率特性。

通过这些方式，可以设计出适合特定需求的正弦波有效电路。

需要注意的是，由于电路中的元件值会受到温度、湿度等环境因素的影响，因此产生的正弦波可能会存在一定的失真。

为了获得更好的输出信号质量，可以选择具有高精度、低温度系数等特性的元件，并在电路设计中进行适当的调整和补偿。

1KHZ正弦波产生电路(文氏电桥振荡器)电路原理：TR1 结型场效应管在这里充当压控可变电阻，它与R3、R4一起构成文氏振荡器的负反馈回路，TR1的电阻越大，负反馈越强。

D2、D3、R8、R9、R10与IC（2/2）对输出振荡电压进行全波整流，在IC的1脚产生负的整流输出电压，经过D1与R7、C4滤波后获得一个负的直流电压，该电压与振荡输出的幅值差不多相等。

这个负电压加在TR1的G极，控制着TR1的D-S极之间的电阻值。

振荡输出幅度增大，TR1的G极电压就越负，TR1的D-S极间阻值变大，负反馈增强，使得振荡幅度减小。

通过以上的自动调节，使振荡幅度保持稳定，避免放大器进入非线性区域，从而获得良好的正弦波形。

文氏振荡器常见的一种稳幅措施是在负反馈回路中加入二极管（见下图）：目的也是在输出幅度增大时使负反馈增强，但由于二极管的非线性，会使输出波形发生少许畸变。

而提供的这个电路的负反馈回路中不含有非线性元件，因而能获得高质量的正弦波形。

正弦波产生电路作者：佚名来源：爱华发布时间：2008-5-23 9:44:39 [收藏] [评论]一：产生正弦振荡的条件正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波，我们一般是在放大电路中引入正反馈，并创造条件，使其产生稳定可靠的振荡。

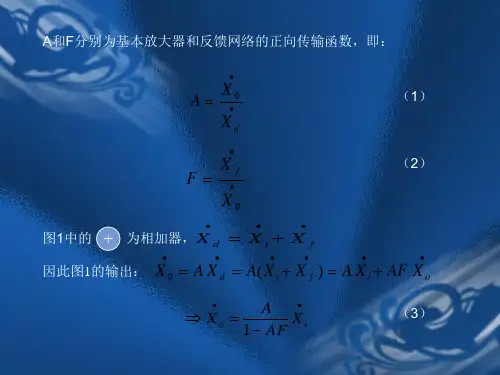

正弦波产生电路的基本结构是：引入正反馈的反馈网络和放大电路。

其中：接入正反馈是产生振荡的首要条件，它又被称为相位条件；产生振荡必须满足幅度条件；要保证输出波形为单一频率的正弦波，必须具有选频特性；同时它还应具有稳幅特性。

因此，正弦波产生电路一般包括：放大电路；反馈网络；选频网络；稳幅电路四个部分。

我们在分析正弦振荡电路时，先要判断电路是否振荡。

方法是：（重点）是否满足相位条件，即电路是否是正反馈，只有满足相位条件才可能产生振荡；放大电路的结构是否合理，有无放大能力，静态工作是否合适；是否满足幅度条件，检验，若：(1)则不可能振荡；(2)振荡，但输出波形明显失真；(3)产生振荡。

正弦信号发生器原理
正弦信号发生器主要由振荡电路、放大电路和输出电路三部分组成。

振荡电路是实现正弦信号的关键部分，通过在电路中引入反馈机制，产生自激振荡。

其中，通常采用的是RC振荡电路或LC振荡电路。

在RC振荡电路中，通过调节电容和电阻的数值，可以调整正弦信号的频率。

而在LC振荡电路中，则通过调节电感和电容的数值来控制频率。

振荡电路输出的信号较小，需要经过放大电路进行放大。

放大电路通常采用集成运算放大器（OP-AMP）作为基础组件，通过调整电阻、电容的数值和配置方式，可以进一步增大振荡电路输出的信号幅度。

最后，正弦信号经过输出电路进行整形，使其具有合适的输出特性。

输出电路中通常包括滤波电路，用来去除掉信号中的高频杂散成分，以及输出阻抗匹配电路，使其能够与外部设备连接。

总结起来，正弦信号发生器通过振荡电路产生基准信号，经过放大电路增大信号幅度，最后经过输出电路整形并输出。

通过调节振荡电路的参数，可以得到不同频率的正弦信号。

555定时器产生正弦波电路
555定时器本身无法直接产生正弦波，但可以通过一些电路设计实现这一目标。

以下是使用555定时器产生正弦波的一种方法：
1.由555定时器组成的多谐振荡器产生方波。

当电容C1被充电时，2和6引脚的电压都上升，此时二极管D1导通，接通+12V电源后，电容C1被充电，Vc上升，当Vc上升到2Vcc/3时，触发器被复位，同时放电BJT T导通，此时输出电平Vo为低电平，电容C1通过R2和T放电，使Vc下降。

当Vc下降到Vcc/3时，触发器又被置位，Vo翻转为高电平。

2.然后，通过积分电路将方波转化为三角波。

3.最后，使用另一个积分器将三角波进一步转化为正弦波。

请注意，这种方法产生的正弦波可能并不完美，可能需要进行一些调整和优化以达到所需的效果。

同时，电路的具体设计和元件参数的选择也会影响到最终产生的正弦波的质量。
