绝热设计说明说明工程名称:内蒙古三维煤化科技有限公司新建空分装置工序名称:12000Nm3空分制氧装置项目图号:CH201388-73-2001-3编制:校核:审核:四川省化工设计院2014年10月一、保温设计规定1.1范围此规定适用于内蒙古三维煤化科技有限公司新建空分装置项目12000Nm3空分制氧装置项目设备和管道保温及人身防护保温要求。
1.2设计引用标准GB4272-2008 设备及管道保温技术通则GB8175-2008 设备及管道保温设计导则GB50264-2013工业设备及管道绝热工程设计规范GB50185-2010 工业设备及管道绝热工程质量检验评定标准GB50126-2008 工业设备及管道绝热工程施工规范1.3保温范围1.3.1具有下列工况之一的设备管道及其附件必须保温:1)介质温度高于323K(50℃);2)介质温度低于323K(50℃)时,工艺生产需减少介质温度降低或介质凝结;3)介质温度高于333K(60℃),工艺生产不需保温,但需经常操作维护而无法采取其它措施防止烫伤的部位(距离地面或工作平台的高度小于2.1m,靠近操作平台距离小于0.75m);1.3.2具有下列工况之一的设备管道及其附件不需保温:1)要求散热或必需裸露;2)要求及时发现泄漏的设备和管道上的连接法兰;3)要求经常监测防止发生损坏的部位;4)工艺生产中排气放空等不需保温的设备和管道;1.4保温厚度1.4.1设备和管道的保温厚度根据当地自然环境条件、介质温度和保温材料的性能,按“允许最大散热损失”方法计算保温层厚度。
1.4.2防止烫伤的保温层厚度按表面温度计算,保温层外表面温度不超过333K(60℃)。
1.4.3所有上述条款规定的保温层厚度计算公式及参数均按GB 50264-2013 《工业设备及管道绝热工程设计规范》第4章“绝热计算”的规定进行1.5保温代号工程设计文件中,采用以下字母代表不同的绝热类型。
H -工艺保温 P 防烫(人身防护保温)A 防冻1.6保温结构1.6.1保温结构一般由保温层和保护层组成。
保温绝热设计规范书空冷凝汽器/空冷岛基本设计(60000Nm3/h(O2)空分装置配套)目录1.概述................................................................................................................错误!未定义书签。
2.引用原则.........................................................................................................错误!未定义书签。
3.合用范畴.........................................................................................................错误!未定义书签。
4.一般规定.........................................................................................................错误!未定义书签。
5.材料................................................................................................................错误!未定义书签。
5.1 保温用材料:.............................................................................................................. 错误!未定义书签。
5.2 保护层用材料:铝皮................................................................................................... 错误!未定义书签。
工业设备及管道绝热(保温、保冷)工程设计规范要求随着工业领域的快速发展,工业设备及管道的绝热(包含保温、保冷)是非常重要的,不仅是为了满足生产工艺要求,而且还能够达到节能降耗的效果。
在《工业设备及管道绝热工程设计规范GB 50264-2013》中明确指出:一、具有下列情况之一的设备,管道及其附件,应进行保温:(1)外表面温度高于50℃(环境温度为25℃时)且工艺需要减少散热损失者。
(2)外表面温度低于或等于50℃且工艺需要减少介质的温度降低或延迟介质凝结着。
二、具有下列情况之一的设备,管道及其附件,应进行保冷:(1)外表面温度低于环境温度且需减少冷介质在生产和输送过程中冷损失量者。
(2)需减少冷介质在生产和输送过程中温度升高或气化者。
(3)为防止常温以下、0℃以上设备及管道外壁表面凝露者。
(4)与保冷设备或管道相连的仪表及其附件。
三、绝热材料选择(1)材料性能:绝热材料应具有良好的保温、保冷性能,同时应具备较高的机械强度、耐腐蚀性、抗老化性和防火性能。
(2)环保要求:绝热材料应符合国家环保标准,减少对环境的影响。
优先选择可回收、可降解的环保型绝热材料。
可拆卸保温套(又称“可拆卸工业保温衣”)能够有效满足生产工艺及节能减排的要求,改善劳动条件,提高经济效益。
可拆卸工业保温套(衣)的独特的优势,体现在以下几方面:1、导热效率低,保温隔热效果明显2、耐高低温,耐酸碱,保温套表面易擦洗3、柔性可拆卸保温套,与设备贴合度高,安装后美观不掉档次4、能够频繁拆卸,适合经常检修的设备使用5、安装简单、拆卸便捷,节省人工成本6、可拆卸保温套憎水性能好,满足室外场所的使用需求可拆卸设备保温套应用范围:管道,容器,循环油管,循环水管,挤出机,造粒机,硫化机,橡胶成型机,锅炉,热工设备,涡轮增压器,蒸汽管道,蒸汽管道,风管加热,锅炉耐高温,涡轮保温隔热罩,管道耐高温,反应釜,不同种类的阀门等。
工业设备及管道绝热工程设计是确保工业生产高效、安全、节能的重要环节。
工业设备及管道绝热工程设计规范一、简介工业设备及管道绝热工程设计是指针对工业生产中的设备和管道进行保温隔热设计,以保障设备正常运行和生产效率的稳定。
本规范旨在规范工业设备及管道绝热工程设计的各项内容,确保设计的科学性、合理性和可行性。
二、工业设备及管道绝热工程设计的基本原则1.符合国家相关标准和规范要求。
2.物料选用经济合理,性能稳定的绝热材料。
3.设计考虑设备和管道的功能要求和工艺特点。
4.保证设备及管道的绝热层具有较好的耐久性和安全性。
三、工业设备及管道绝热工程设计的技术要求1.设备及管道的绝热层设计应考虑防火、防腐蚀和环保要求。
2.绝热材料的选用应符合设备和管道的绝热性能要求。
3.考虑绝热材料的导热系数和吸水率等物理性能指标。
4.考虑设备及管道的操作温度和工作环境要求,确保绝热设计的有效性。
5.考虑绝热层对设备和管道维护、检修的影响,便于设备的管理和使用。
四、工业设备及管道绝热工程设计的具体内容1.设备和管道的绝热材料选用(1)绝热材料应具有良好的绝热性能和耐久性,可选用聚氨酯、硅酸铝纤维毡等材料。
(2)绝热材料应符合建筑材料的环保要求,不得对生产环境和操作人员造成污染。
(3)绝热材料的密度、厚度和导热系数应根据设备和管道的工艺参数进行合理选择。
2.设备和管道的绝热层结构设计(1)绝热层的设计应考虑设备和管道的外观形状和尺寸,保证绝热层与设备管道表面的密合度。
(2)绝热层的结构设计应便于安装和维护,保证设备和管道的正常操作和维修。
(3)绝热层的表面处理应符合防腐蚀和防火的要求,可采用铝板、镀锌板等材料进行包覆。
3.设备和管道的绝热工程施工技术(1)对绝热材料的施工要求,包括切割、粘接和包覆等工艺操作。
(2)对绝热层的施工工艺要求,包括绝热层的结构组装、固定和密封处理等相关工艺。
(3)对绝热层的施工质量要求,包括密实性、平整度和外观要求等。
4.设备和管道的绝热工程验收标准(1)绝热层的厚度和导热系数应符合设计要求,可进行抽检和测试。
工业设备及管道绝热工程设计规范一、绝热工程设计的基本原则1.1热工设计基本原则绝热工程设计是工业设备及管道设计中的重要环节,其基本原则是确保设备及管道在运行过程中能够保持内部所需温度,防止热能的损失和外界的热影响。
热工设计的基本原则包括:合理选择绝热材料、确保材料的完好无损、保证绝热层的厚度和密封性、减少热桥的产生等。
1.2节能设计原则在绝热工程设计中,节能是一个重要的方面。
节能设计原则是在绝热工程设计中,要考虑如何提高绝热层的保温性能,减少传热损失,有效降低设备及管道运行中的能耗。
1.3安全设计原则绝热工程设计中,安全是首要考虑的因素。
安全设计原则包括:选择符合安全标准的绝热材料、合理考虑使用环境的特点,确保绝热工程的安全可靠等。
1.4经济设计原则在绝热工程设计中,经济性是一个重要的指标。
经济设计原则包括:选择价格适中的绝热材料、合理考虑绝热层的厚度、减少材料的浪费等。
二、绝热工程设计的基本流程2.1设计前期准备在进行绝热工程设计前,需要进行充分的准备工作。
包括:对设备及管道的结构和运行条件进行充分了解、确定绝热层的厚度和材料、选择合适的绝热施工方案和技术方案。
2.2绝热材料选择绝热材料的选择是绝热工程设计中的重要环节。
绝热材料的选择需要考虑材料的导热系数、耐热性能、防水性能、耐腐蚀性能等因素。
常见的绝热材料包括:硅酸铝纤维毡、岩棉、硅酸钙板、聚氨酯泡沫板等。
2.3绝热层厚度确定绝热层的厚度是保证设备及管道绝热效果的重要因素。
绝热层的厚度需根据设备及管道的运行条件和环境条件来确定,一般情况下,绝热层的厚度越大,保温效果越好。
2.4绝热施工方案确定绝热施工方案的确定是绝热工程设计中的关键环节。
合理的绝热施工方案能够确保绝热层的密实和完整,保证设备及管道的绝热效果。
常见的绝热施工方案包括:预制绝热块、喷涂绝热、穿管绝热等。
2.5绝热工程实施在绝热工程设计确定后,需要进行绝热工程的实施。
实施过程中需要严格按照绝热施工方案进行,确保绝热层的质量和工程的安全。
绝热设计1. 说明绝热设计规定了保温和保冷的设计的基本原则要求、绝热材料的选择、绝热层厚度的计算、绝热计算主要数据选取原则及绝热结构。
2. 术语、符号2.1 术语2.0.1 绝热thermal insulation, insulation保温与保冷的统称。
2.0.2 保温heat insulation为减少设备、管道及其附件向周围环境散热,在其外表面采取的包覆措施。
2.0.3 保冷cold insulation为减少周围环境中的热量传入低温设备和管道内部,防止低温设备和管道外壁表面凝露,在其外表面采取的包覆措施。
2.0.4 绝热层thermal insulation layer对维护介质温度稳定起主要作用的绝热材料及其制品。
2.0.5 绝热结构thermal insulation construction由绝热层、防潮层、保护层等组成的结构综合体。
2.0.6 经济厚度economic thickness绝热后,年散热损失所花费的费用和绝热工程投资的年摊销费用之和为最小值时的计算厚度。
2.0.7 设计使用年限design service years在计算经济厚度时所选取的计算年数(n),或绝热工程正常使用年数。
2.0.8 绝热材料的允许使用温度allow service temperatrue forinsulation materials绝热材料及其制品在长期运行时,材料没有变形、熔化、焦化、疏脆、松散、失强等现象的温度。
2.0.9 冷桥cold bridge埋在保冷层中,导热系数很大,以致引起冷量大量流失的部件。
2.0.10 绝热材料的平均温度mean temperatrue of insulationmaterials绝热材料在使用环境下,其绝热层内表面温度与绝热层外表面温度的平均值。
2.1 符号条号符号涵 义2.2.1C介质热容2.2.2C P管材热容2.2.3D N公称直径2.2.4D管道内径2.2.5D0设备或管道外径2.2.6D1内层绝热层外径2.2.7D2外层绝热层外径2.2.8F费税系数2.2.9i年利率(复利率)2.2.10K保冷厚度修正系数2.2.11K r管道通过吊架处的热损失附加系数2.2.12n计息年数或折旧年限2.2.13P E能量价格,热价与冷价的统称2.2.14P H热价2.2.15P c冷价2.2.16P c1(T a~-39℃)时冷价2.2.17P c2(-40~-196℃)时冷价2.2.18P1绝热层材料单价2.2.19P5防潮层材料单价2.2.20P9保护层材料单价2.2.21P T绝热结构的单位造价2.2.22q以每米长管道或每米长设备表示的散热损失2.2.23[q]以每米长管道或每米长设备表示的“最大允许”散热损失量2.2.24Q以每平方米绝热层外表面表示的散热损失量2.2.25[Q]以每平方米绝热层外表面表示的“最大允许”散热损失量2.2.26S绝热工程投资贷款分摊率,按复利计息。
工业设备及管道绝热工程设计规范一、绝热工程的概念1.1绝热工程的定义绝热工程是指为了防止工业设备和管道热量的损失,提高其工作效率从而节约能源的一种工程设计和施工工艺。
其目的是通过采用隔热材料和技术手段,减少热能的传导和散失,使得设备和管道在运行过程中能够保持稳定的温度。
1.2绝热工程的意义绝热工程在工业生产中具有重要的意义。
首先,它可以保护设备和管道,延长其使用寿命,降低维护成本。
其次,绝热工程可以提高设备的工作效率,节约能源,减少生产成本。
同时,绝热工程还能减少对环境的热污染,降低对生态环境的影响。
二、绝热材料的选择2.1隔热材料的种类绝热材料主要包括有机隔热材料(如聚苯乙烯、聚氨酯等)和无机隔热材料(如岩棉、玻璃棉等)。
根据不同的工作条件和要求,选择合适的隔热材料对绝热工程的效果至关重要。
2.2隔热材料的性能指标在选择隔热材料时,需要考虑其导热系数、吸水率、耐火性、耐久性等性能指标。
优质的隔热材料应具有低导热系数、较低的吸水率以及良好的耐火性和耐久性,以确保绝热效果和使用寿命。
2.3隔热材料的施工要求在使用隔热材料进行绝热工程时,需要严格按照材料的施工要求进行操作,包括粘接、拼接、密封等工艺,以确保隔热材料的完整性和隔热效果。
三、绝热工程设计的主要内容3.1设备和管道的绝热保温设计绝热保温设计是绝热工程设计的核心内容,包括设备和管道的隔热层厚度、隔热材料的选择、绝热结构的处理等方面。
针对不同的设备和管道,需要进行综合分析和设计,确保绝热效果和使用安全。
3.2绝热结构的处理绝热结构的处理主要包括绝热材料的覆盖和保护层的设置。
绝热材料的覆盖应保证其完整性和稳定性,保护层的设置能够提高隔热材料的耐久性和抗风化能力。
3.3绝热工程的节能性设计在绝热工程的设计过程中,需要充分考虑其节能性,采取合理的隔热材料和隔热结构设计,降低热能的损失,提高设备和管道的能源利用率。
四、绝热工程设计的施工要求4.1施工现场的准备在进行绝热工程设计的施工前,需要对施工现场进行准备工作,包括清除杂物、平整基础、搭建脚手架等。
专业资料保温绝热设计规范书空冷凝汽器/空冷岛基础设计(60000Nm3/h(O2)空分装置配套)空冷凝汽器/空冷岛保温绝热设计规范书目录1.概述 (3)2.引用标准 (3)3.适用范围 (3)4.一般要求 (3)5.材料 (4)5.1 保温用材料: (4)5.2 保护层用材料:铝皮 (5)5.3 防锈层用材料 (5)5.3.1 保温设备和管道的防腐见《涂漆与防腐设计规定》中有关规定。
(5)5.4 其它材料 (5)6.隔热等级 (5)6.1 保温等级代号 (5)7.隔热结构 (6)8.施工要求 (6)9.隔热结构图见SHT 3010-2013《石油化工设备和管道隔热技术规范》的要求。
(6)10.抽真空管道及凝结水管道需隔热。
(6)11.附表:隔热厚度表 (6)空冷凝汽器/空冷岛保温绝热设计规范书1.概述1.1 本工程规定给出了设备、管道的绝热、防烫、防噪声等( 通称绝热 ) 用途的适用范围、一般要求、材料、厚度、结构、施工及验收等方面的要求。
2.引用标准GB/T 4272-2008 《设备和管道保温技术通则》GB/T 8175-2008 《设备和管道保温设计导则》GB 50264-2013 《工业设备及管道绝热工程设计规范》GB 50235-2011 《工业管道工程施工及验收规范》GBJ 126-89 《工业设备及管道绝热工程施工及验收规范》SHT 3010-2013 《石油化工设备和管道隔热技术规范》3.适用范围3.1工艺生产中外表面温度高于333 K( 60℃),需要维持其操作温度的设备和管道及其附件,根据工艺需要设置保温。
3.2工艺生产中为了维持介质的温度和保持介质温度在结晶凝固点以上的设备和管道及其附件必须保温。
3.3其外表面温度高于 333 K( 60℃), 而工艺生产中不需要隔热的设备、管道及附件, 为了防止操作人员发生烫伤事故, 应对操作人员可能触及的高度( 2.1 米以下) 和范围( 760 毫米以内) 的设备和管系进行防烫保温。
施工规范中的建筑绝热与保温要求为了提高建筑物的能源效率和舒适性,建筑绝热与保温要求在施工规范中起到至关重要的作用。
本文将介绍建筑绝热与保温的基本概念和要求,并分析其在建筑施工中的应用。
一、建筑绝热与保温的概念建筑绝热是指通过阻挡热传导、对流和辐射等方式,减少建筑物内外热量交换的过程。
它的目的是保持室内温度稳定,减少冷热空气流动,从而降低能源消耗。
建筑保温则是指在绝热的基础上,通过添加绝热层和保温材料,进一步增加建筑物的保温性能。
二、建筑绝热与保温的要求1. 建筑物外立面的绝热要求建筑物的外立面是热量最容易流失的部位,因此,对于外墙保温的要求相对较高。
建筑施工中应采用高性能的保温材料,并确保其良好的安装质量。
同时,还需要考虑外墙细节处的热桥问题,避免热量传导引发的能量损失。
2. 地板及屋顶的绝热要求地板和屋顶是建筑物中另外两个重要的热量传导区域。
在施工中,需要使用符合规范的绝热材料,如聚氨酯发泡板、岩棉等,保证地板和屋顶的隔热性能。
另外,还需要注意防潮和通风的要求,以避免墙体受潮,影响建筑的使用寿命。
3. 隔墙、隔音和防火的要求除了保持热量的稳定,绝热与保温还需兼顾隔墙、隔音和防火的要求。
在施工中,需要根据不同的要求选择合适的材料和技术,保证建筑物的结构安全和环境舒适。
三、建筑绝热与保温的应用1. 核心材料的选择在选择绝热与保温材料时,应从性能、环保、耐久性和施工方便性等多个方面进行综合考虑。
常用的材料有聚苯乙烯泡沫板、玻璃棉、岩棉等。
根据不同的施工需求,可以灵活应用这些材料进行建筑绝热与保温。
2. 施工工艺的控制施工过程中,需要确保保温材料的安装质量。
应控制保温材料的水分含量,避免施工后的质量问题。
此外,还需要注意保温材料与建筑结构的适配性,确保保温层的连续性和完整性,以减少热桥和能量损失。
3. 工程验收与维护管理在建筑施工完成后,还需要进行工程验收和维护管理。
要对建筑物的绝热与保温性能进行测量和评估,确保其符合规范要求。

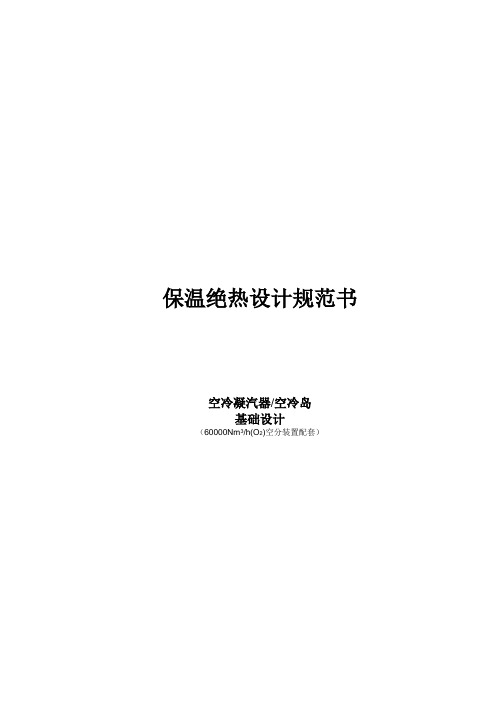

保温绝热设计规范书
空冷凝汽器/空冷岛
基础设计
(60000Nm3/h(O2)空分装置配套)
目录
1. ........................................................................... 概述3
2. ....................................................................... 引用标准3
3. ....................................................................... 适用范围3
4. ....................................................................... 一般要求3
5. ........................................................................... 材料4 5.1 保温用材料: (4)
5.2 保护层用材料:铝皮 (4)
5.3 防锈层用材料 (4)
5.3.1 保温设备和管道的防腐见《涂漆与防腐设计规定》中有关规定。
(4)
5.4 其它材料 (4)
6. ....................................................................... 隔热等级4 6.1 保温等级代号 (4)
7. ....................................................................... 隔热结构5
8. ....................................................................... 施工要求5
9. ............. 隔热结构图见SHT 3010-2013《石油化工设备和管道隔热技术规范》的要求。
5
10. ................................................ 抽真空管道及凝结水管道需隔热。
5
11. .............................................................. 附表:隔热厚度表5
1.1 本工程规定给出了设备、管道的绝热、防烫、防噪声等( 通称绝热 ) 用途的适用范围、一
般要求、材料、厚度、结构、施工及验收等方面的要求。
2.引用标准
GB/T 4272-2008 《设备和管道保温技术通则》
GB/T 8175-2008 《设备和管道保温设计导则》
GB 50264-2013 《工业设备及管道绝热工程设计规范》
GB 50235-2011 《工业管道工程施工及验收规范》
GBJ 126-89 《工业设备及管道绝热工程施工及验收规范》
SHT 3010-2013 《石油化工设备和管道隔热技术规范》
3.适用范围
3.1工艺生产中外表面温度高于333 K( 60℃),需要维持其操作温度的设备和管道及其附件,根
据工艺需要设置保温。
3.2工艺生产中为了维持介质的温度和保持介质温度在结晶凝固点以上的设备和管道及其附件必
须保温。
3.3其外表面温度高于 333 K( 60℃), 而工艺生产中不需要隔热的设备、管道及附件, 为了防
止操作人员发生烫伤事故, 应对操作人员可能触及的高度( 2.1 米以下) 和范围( 760 毫米以内) 的设备和管系进行防烫保温。
3.4 对于发出噪音超过85分贝的设备或管线,要进行控制噪音的特殊保温。
3.5 对于需要防火的设备应进行防火的特殊保温。
4.一般要求
4.1 选用的隔热材料应为国内常用的隔热材料,隔热材料一定要有制造厂的产品合格证,各项指
标要符合设计要求。
隔热材料受潮后严禁使用。
4.2 设备和管系的隔热层厚度可根据管径、设备尺寸和设备、管道的表面温度,查阅本规定的隔
热层厚度表。
4.3 当保温层厚度超过100mm, 应采用双层结构,各层厚度宜相近,且内外层缝隙彼此错开。
4.4 对带蒸汽伴管和夹套保温的情况,当介质温度低于蒸汽温度时, 应按蒸汽温度为表面温度选
取保温层厚度。
4.5 对阀门、法兰等经常维修的地方可采用拆卸式的结构进行保温和外保护。
4.6 设备支架、裙座、管道支架、鞍形支座,管道上不要求隔热的支架以及其它从隔热层内伸出
的金属附件,都要求有一段距离的隔热层,其长度按下述规定:当保温时为保温层厚度的3倍。
4.7 在现场严禁动火的诸如高压不锈钢之类的需隔热设备, 设备的隔热支承件, 在设备设计中应
予以考虑,并在设备制造厂焊好。
5.1 保温用材料:
5.2 保护层用材料:铝皮
0.5mm 厚:用于所有保温的设备和管道
十字槽盘头自攻螺钉 GB/T845-85
A3.2× 20 管道用
A5 × 20 设备用
5.3 防锈层用材料
5.3.1 保温设备和管道的防腐见《涂漆与防腐设计规定》中有关规定。
5.4 其它材料
隔热材料捆扎用电镀锌铁丝或钢带。
外径 DN < 850 mm 的用18 #铁丝 GB/T343-94
外径 DN ≥ 850 mm 的用规格 20 X 0.5的钢带 GB/T716-91
6.隔热等级
6.1 保温等级代号
蒸气伴管:ST 蒸气夹套:SJ 电伴热:ET
7.隔热结构
防锈层、保温层、保护层、防腐蚀及识别层。
对于需要保温的埋地管道,其隔热结构为防锈层、保温层、保护层及防腐层。
保护层材料为无碱平纹玻璃布包缠,外涂沥青漆作为防腐蚀层。
8.施工要求
8.1隔热施工的技术要求必须符合GB/T4272-2008《设备及管道保温技术通则》、GB/T8175-
2008《设备及管道保温设计导则》和GB50185-2010《工业设备及管道绝热工程施工及验收规
范》、SHT 3010-2013《石油化工设备和管道隔热技术规范》和GB50235-2011第九章的有关规定。
8.2隔热施工应在设备和管道按规定试压、除锈、刷防锈漆、固定支撑等验收合格后再
进行。
8.3室外的隔热施工, 应在晴好天气进行, 若在阴天施工, 一定要有良好的防雨措施。
8.4隔热设备上的阀门、法兰、人孔、和隔热管道上的法兰、阀门、管件、端盖等都应按规定
进行隔热, 对需进行可拆卸结构施工的阀门、法兰等应在管道安装图上注明。
8.5对于隔热材料制造厂有其他施工要求时,应按照制造厂的要求执行。
9.隔热结构图见SHT 3010-2013《石油化工设备和管道隔热技术规范》的要求。
10.抽真空管道及凝结水管道需隔热。
11.附表:隔热厚度表
附表3:保温厚度表
附表3:防烫厚度表
2. 温度大于500℃时采用硅酸铝纤维。
