海瑞克土压平衡式盾构机分析

海瑞克土压平衡式盾构机分析盾构机的工作原理1．盾构机的掘进液压马达驱动刀盘旋转，同时开启盾构机推进油缸，将盾构机向前推进，随着推进油缸的向前推进，刀盘持续旋转，被切削下来的碴土充满泥土仓，此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上，后由皮带输送机运输至渣土车的土箱中，再通过竖井运至地面。

2．掘进中控制排土量与排土速度当泥土仓和螺旋输送机中的碴土积累到一定数量时，开挖面被切下的渣土经刀槽进入泥土仓的阻力增大，当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时，开挖面就能保持稳定，开挖面对应的地面部分也不致坍坍或隆起，这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时，开挖工作就能顺利进行。

3.管片拼装盾构机掘进一环的距离后，拼装机操作手操作拼装机拼装单层衬砌管片，使隧道—次成型。

盾构机的组成及各组成部分在施工中的作用盾构机的最大直径为6.28m，总长65m，其中盾体长8.5m，后配套设备长56.5m，总重量约406t，总配置功率1577kW，最大掘进扭矩5300kN•m，最大推进力为36400kN，最陕掘进速度可达8cm／min。

盾构机主要由9大部分组成，他们分别是盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。

1.盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。

前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。

承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。

前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这30个千斤顶按上下左右被分成A、B、c、D四组，掘进过程中，在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。

海瑞克盾构介绍

呼吸器
回油滤清器
铰接密封集中润滑点
铰接油缸控制阀
马达制动换档阀
马达制动蓄能器
排污泵
设备桥与拖车间接头
油脂泵
主驱动泵
主驱动补油蓄能器
主驱动伺服阀
主驱动梭阀
主油箱冷却泵
主油箱油位传感器主轴承齿轮油润滑ຫໍສະໝຸດ 步马达主轴承内圈集中润滑点
盾构机的监造及验收
国外监造盾构（样本）国内验收方案（样本）
盾构施工技术及安全讲座盾构施工技术及安全讲座入门篇入门篇中铁十一局城市轨道工程公司中铁十一局城市轨道工程公司盾构演示盾构演示一关于盾构机一关于盾构机盾构技术进展状况盾构机全貌盾构机全貌空气压缩系统空气压缩系统变速箱油位指示变速箱油位指示推进缸推进缸aabb组控制阀组控制阀超挖刀系统超挖刀系统管片安装机水平及倾斜缸管片安装机水平及倾斜缸管片输送小车链条拖动缸管片输送小车链条拖动缸呼吸器呼吸器回油滤清器回油滤清器铰接密封集中润滑点铰接密封集中润滑点铰接油缸控制阀铰接油缸控制阀马达制动换档阀马达制动换档阀马达制动蓄能器马达制动蓄能器排污泵排污泵设备桥与拖车间接头设备桥与拖车间接头油脂泵油脂泵主驱动泵主驱动泵主驱动补油蓄能器主驱动补油蓄能器主驱动伺服阀主驱动伺服阀主驱动梭阀主驱动梭阀主油箱冷却泵主油箱冷却泵主油箱油位传感器主油箱油位传感器主轴承齿轮油润滑同步马达主轴承齿轮油润滑同步马达主轴承内圈集中润滑点主轴承内圈集中润滑点盾构机的监造及验收盾构机的监造及验收国外监造盾构样本国外监造盾构样本国内验收方案样本国内验收方案样本盾构作业盾构作业施工前的准备施工前的准备盾构机现场组装顺序盾构机现场组装顺序盾构人员配备参考盾构人员配备参考盾构机始发准备盾构机始发准备盾构机始发技术盾构机始发技术盾构机的推进工作盾构机的推进工作盾构隧道衬砌盾构隧道衬砌盾构施工监测盾构施工监测盾构辅助施工方法盾构辅助施工方法盾构隧道的验收盾构隧道的验收盾构隧道工程验收规范盾构隧道工程验收规范管片安装管片安装盾构掘进施工规范盾构掘进施工规范掘进部分掘进部分安全生产安全生产安全管理制度安全管理制度盾构机安全操作规程盾构机安全操作规程建筑业企业安全操作规程建筑业企业安全操作规程施工现场临时用电及安全防火措施施工现场临时用电及安全防火措施地铁深基坑施工中影响工程安全的常见问题地铁深基坑施工中影响工程安全的常见问题浅覆土盾构隧道施工及管线保护控制技术浅覆土盾构隧道施工及管线保护控制技术环境保护环境保护盾构事故案例盾构事故案例盾构常见事故盾构常见事故地铁事故汇编地铁事故汇编媒体报道媒体报道北京地铁五号线拢包北京地铁五号线拢包上海轨道四号线事故上海轨道四号线事故广州地铁三号线连续墙倒塌事故广州地铁三号线连续墙倒塌事故南京地铁隧道被水淹南京地铁隧道被水淹广州地铁管片开裂涌水塌陷广州地铁管片开裂涌水塌陷上海地铁九号线地面塌陷事故上海地铁九号线地面塌陷事故经验交流300吨

海瑞克盾构机

未知驱动探索，专注成就专业
海瑞克盾构机
海瑞克盾构机（Herrenknecht TBM），是由德国海瑞克（Herrenknecht）公司研发和生产的一种盾构机。

盾构机是一种用于隧道挖掘的工程设备，可以在地下挖掘出坚固的隧道。

海瑞克盾构机采用盾构技术，主要由刀盘、推进系统、支撑系统和泥浆处理系统等组成。

刀盘通过旋转刀片和耐磨材料，将地层土壤或岩石切削成碎块，然后通过螺旋输送器或皮带将碎块送至推进系统，推进系统利用液压装置推动盾构机前进。

支撑系统则用于支撑隧道壁，以保证施工的安全性。

海瑞克盾构机具有稳定性好、推进速度快、施工效率高等优点，被广泛应用于城市地铁、道路隧道、水利、矿山和能源工程等领域。

海瑞克公司是世界上最大的盾构机制造商之一，其盾构机设备在全球范围内有着广泛的应用。

1。

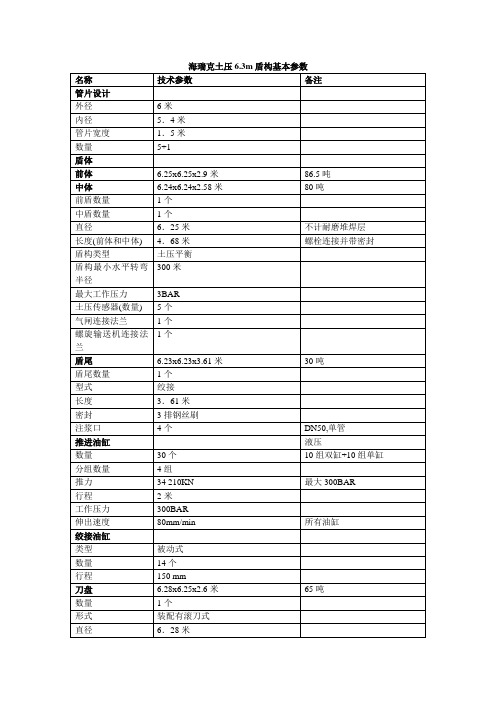

海瑞克盾构机基本参数
