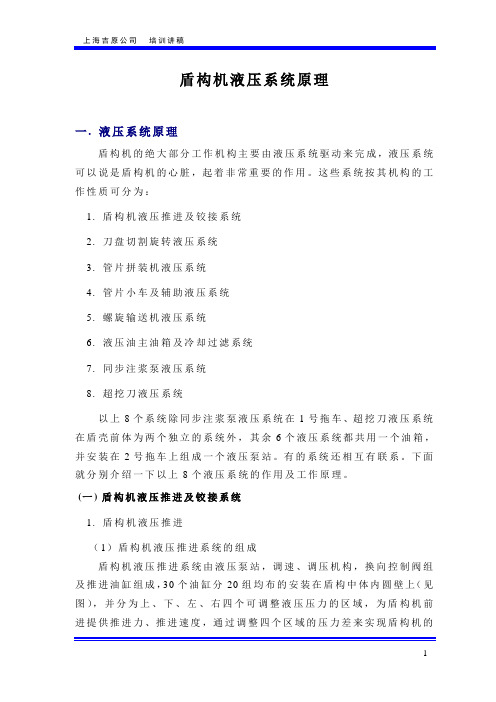

盾构机液压系统原理一.液压系统原理盾构机的绝大部分工作机构主要由液压系统驱动来完成，液压系统可以说是盾构机的心脏，起着非常重要的作用。
这些系统按其机构的工作性质可分为：1. 盾构机液压推进及铰接系统2. 刀盘切割旋转液压系统3. 管片拼装机液压系统4. 管片小车及辅助液压系统5. 螺旋输送机液压系统6. 液压油主油箱及冷却过滤系统7. 同步注浆泵液压系统8. 超挖刀液压系统以上8个系统除同步注浆泵液压系统在1号拖车、超挖刀液压系统在盾壳前体为两个独立的系统外，其余6个液压系统都共用一个油箱，并安装在2号拖车上组成一个液压泵站。
有的系统还相互有联系。
下面就分别介绍一下以上8个液压系统的作用及工作原理。
(一)盾构机液压推进及铰接系统1. 盾构机液压推进（1）盾构机液压推进系统的组成盾构机液压推进系统由液压泵站，调速、调压机构，换向控制阀组及推进油缸组成，30个油缸分20组均布的安装在盾构中体内圆壁上（见图），并分为上、下、左、右四个可调整液压压力的区域，为盾构机前进提供推进力、推进速度，通过调整四个区域的压力差来实现盾构机的转弯调向及纠偏功能。
铰接系统的主要作用是减小盾构机转弯或纠偏时的曲率半径上的直线段，从而减少盾尾与管片、盾体与围岩间的摩擦阻力。
（2）推进系统液压泵站：推进系统的液压泵站是由一恒压变量泵（1P001）和一定量泵（1P002）组成的双联泵，功率为75KW，恒压变量泵为盾构的前进提供恒定的动力。
恒压泵的压力可通过油泵上的电液比例溢流阀（A300）调整，流量在0-q ma x范围内变化时，调整后的泵供油压力保持恒定。
恒压式变量泵常用于阀控系统的恒压油源以避免溢流损失。
由恒压变量泵输出的高压油分别送达A、B、C、D四组并联的推进方向控制阀组，经过阀组的流量、压力调整和换向后再去控制推进油缸，从而使推进油缸的推进速度、推力大小及方向得到准确控制。
因每组油缸的控制原理都一样，下面就以B组中的第一个油缸控制为例，介绍其作用和工作原理。
盾构机使用及维护培训课件盾构机使用及维护培训课件一、引言盾构机是一种用于地下工程的特殊设备，广泛应用于隧道、地铁等工程中。
为了确保盾构机的正常运行和延长其使用寿命，对其使用和维护进行培训是非常必要的。
二、盾构机的基本原理盾构机是一种通过在地下推进的方式来完成隧道开挖的设备。
它由主体结构、推进系统、刀盘系统、控制系统等组成。
通过控制系统对刀盘的转动和推进系统的运作，盾构机可以在地下进行准确的开挖工作。
三、盾构机的使用注意事项1. 安全第一：在使用盾构机时，安全始终是最重要的。
操作人员需要经过专业培训，了解盾构机的操作规程和安全注意事项，并严格按照操作流程进行操作。
2. 环境适应：在使用盾构机时，需要根据具体地质条件和环境要求进行调整。
例如，在软土层中使用盾构机时，需要采取相应的支护措施，以防止地面塌陷。
3. 维护保养：定期对盾构机进行维护保养是确保其正常运行的关键。
包括润滑系统的检查和维护、刀盘的更换和修复、控制系统的检测等。
四、盾构机的维护方法1. 润滑系统的维护：盾构机的润滑系统需要定期检查润滑油的量和质量，确保润滑油的正常供应。
同时，需要清洁润滑系统的滤芯，以防止杂质进入系统。
2. 刀盘的更换和修复：刀盘是盾构机中最重要的部件之一，需要定期检查其磨损情况。
当刀盘磨损严重时，需要及时更换；而当刀盘出现小范围的磨损时，可以进行修复。
3. 控制系统的检测：盾构机的控制系统需要定期进行检测，以确保其正常工作。
包括检查传感器的灵敏度、控制器的运行状态等。
五、盾构机的故障排除在使用盾构机的过程中，可能会遇到各种故障。
常见的故障包括刀盘卡住、推进系统失灵等。
对于这些故障，操作人员需要及时采取相应的措施，如停机检修、清理刀盘等，以保证盾构机的正常运行。
六、结语盾构机是现代地下工程中不可或缺的设备，对其使用和维护进行培训是非常重要的。
通过本课件的学习，希望能够让操作人员更好地掌握盾构机的使用和维护方法，确保地下工程的安全和顺利进行。
